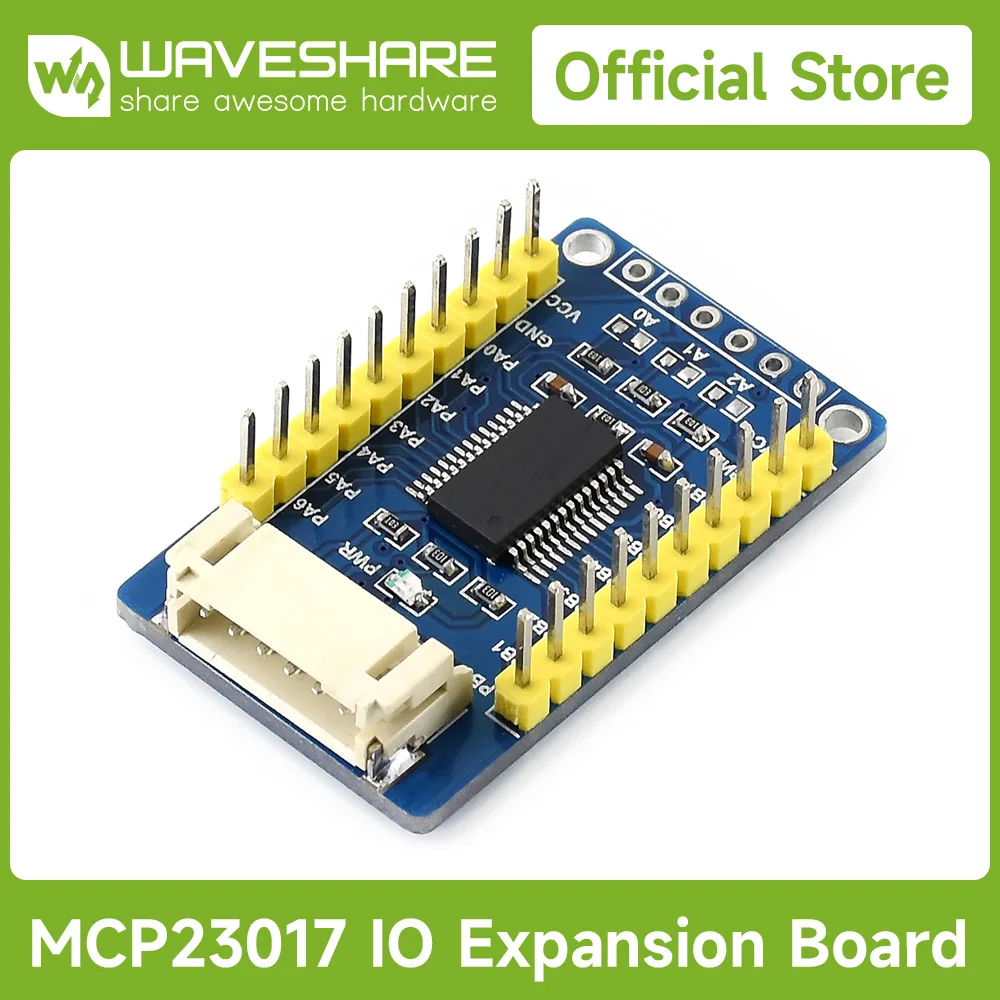

Placa de expansión Waveshare MCP23017 IO interfaz I2C expande pines 16I/O compatibles con Raspberry Pi/micro:bit/Arduino/STM32

DESCRIPCIÓN

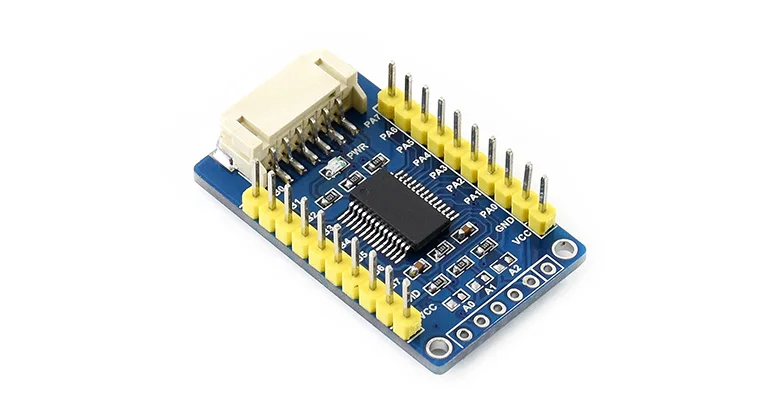

Placa de expansión IO MCP23017, interfaz I2C, expande 16 pines de E/S

Descripción general

ElPlaca de expansión IO MCP23017amplía 2 pines de señal como 16 pines de E/S basados en el bus I2C, hasta 8Placa de expansión IO MCP23017Se puede utilizar al mismo tiempo, proporcionando hasta 128 pines de E/S, es compatible con niveles de 3,3 V y 5 V.

Características

• Controlado por I2C, expande 2 pines de señal como 16 pines de E/S

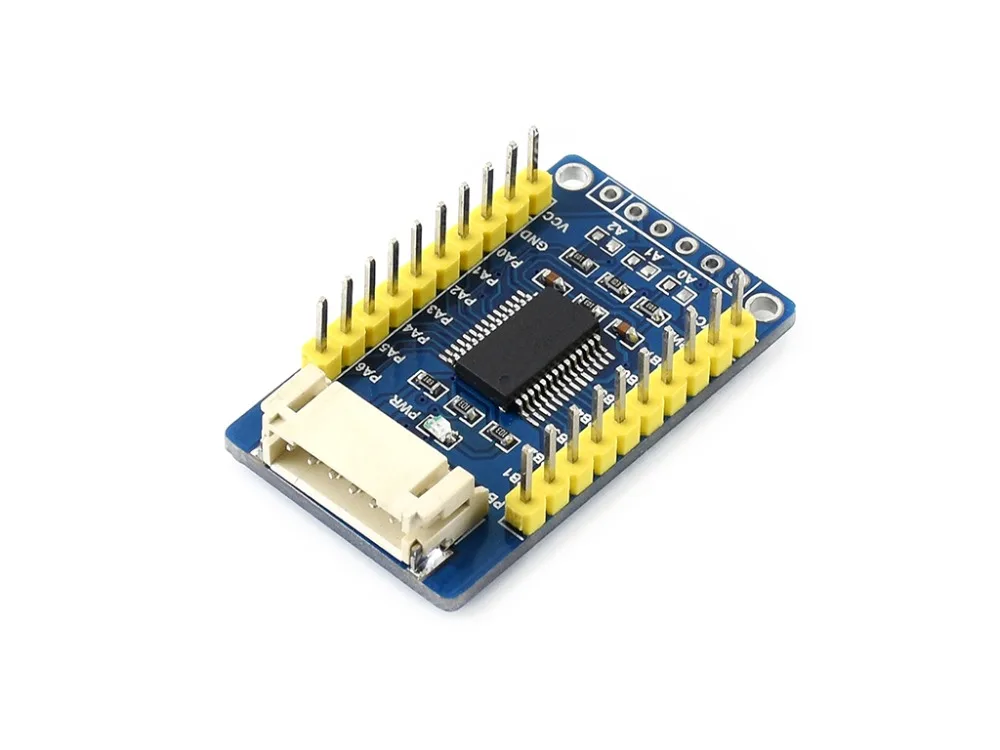

• Dirección I2C configurable acortando los puentes A0/A1/A2

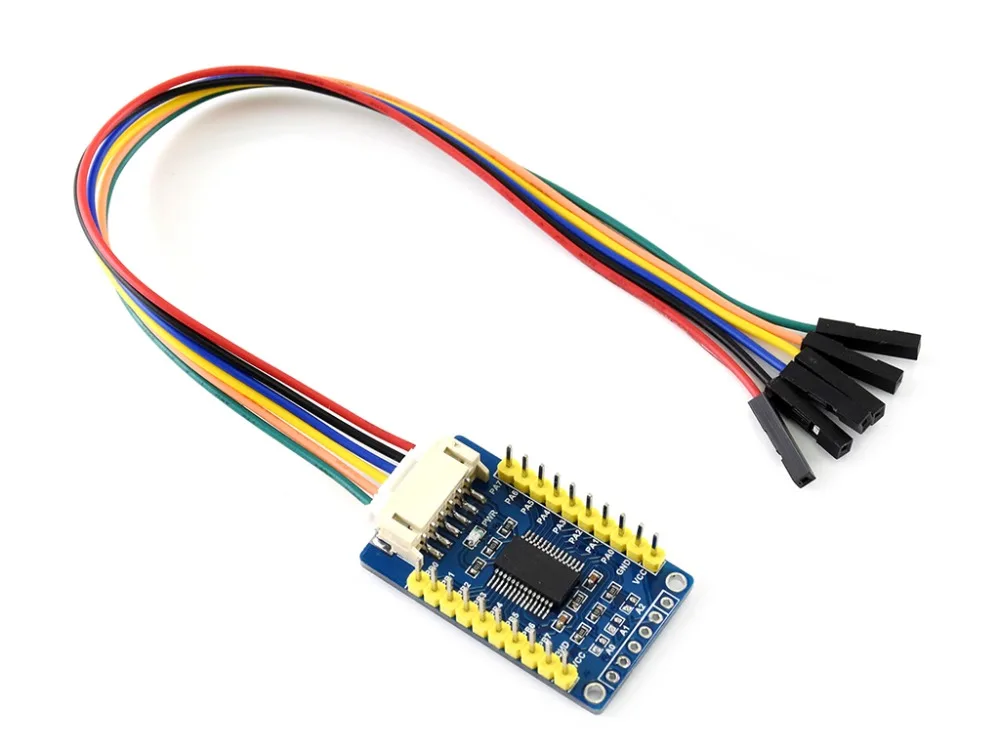

• Proporciona dos opciones de conector: terminal PH2.0 y/o almohadillas de soldadura, permite apilar múltiples módulos I2C

• Traductor de voltaje integrado, compatible con nivel de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / micro:bit / Arduino / STM32)

Especificaciones

• Voltaje de funcionamiento: 5V/3,3V

• Interfaz: I2C

• Pines de interrupción: INTA, INTB

• E/S de expansión: 16

• Dimensión: 38 mm × 23 mm

• Tamaño del orificio de montaje: 2,0 mm

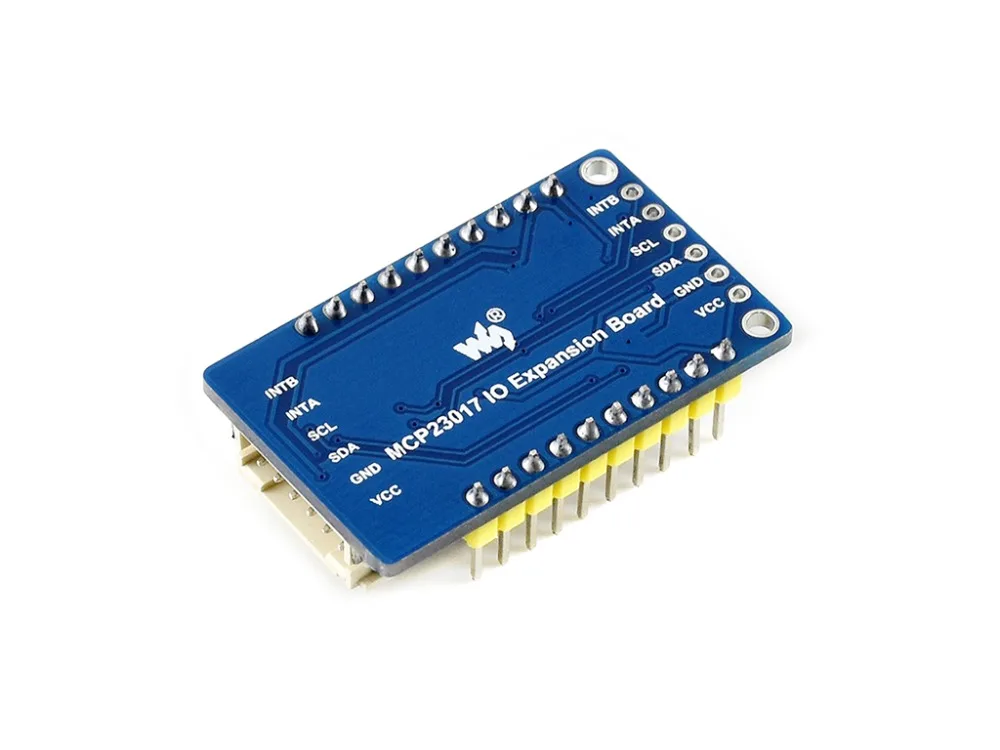

Definición de interfaz

PIN

I2C

VCC

Fuente de alimentación, 3,3 V/5 V

TIÑO

Tierra

SDA

Línea de datos I2C

SCL

Línea de reloj I2C

INTA

Salida de interrupción del grupo PA

INTB

Salida de interrupción del grupo PB

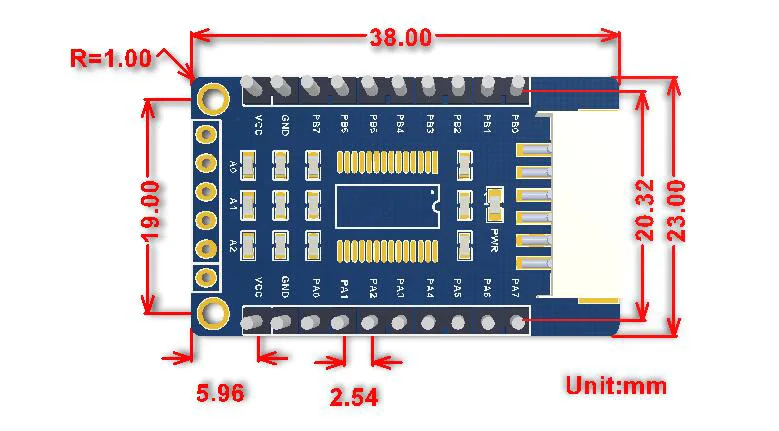

Dimensiones

Recursos de desarrollo

Wiki :
