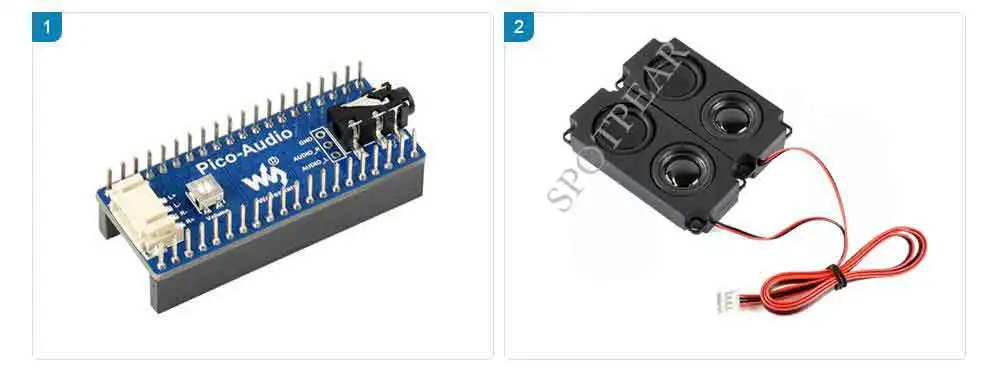

Bundle (Pack)
Descripción
Módulo de audio de expansión Raspberry Pico
El Módulo de audio basado en el diseño Pico utiliza un decodificador estéreo de baja potencia PCM5101A, interfaz I2S para transmitir audio, admite una amplia gama de frecuencias de muestreo de audio, y puede emitir auriculares y altavoces al mismo tiempo.
Interfaz Raspberry Pi Pico integrada, adecuada para placas base de la serie Raspberry Pi Pico
Conector de auriculares estándar de 3,5mm a bordo, puede reproducir audio a través de auriculares externos
Interfaz de altavoz de doble canal integrada, que puede conducir directamente altavoces
Soporta 8 ~ 384000Hz frecuencia de muestreo de audio
Soporta salida de sonido estéreo
Usando I2S de 3 hilos, reduciendo eficazmente EMI
Proporcionar Manual de Información de apoyo completo (proporcionar Programa de reproductor de audio Pico, Programa de tarjeta de sonido)
VOLTAJE RECARGA
5V
CHIP DECODIFICADOR DE AUDIO
PCM5101A
DAC
106 dB
Cabezal de PIN hembra integrado para fijación directa a Raspberry Pi Pico,
Cabezal de clavija macho para apilar otros módulos

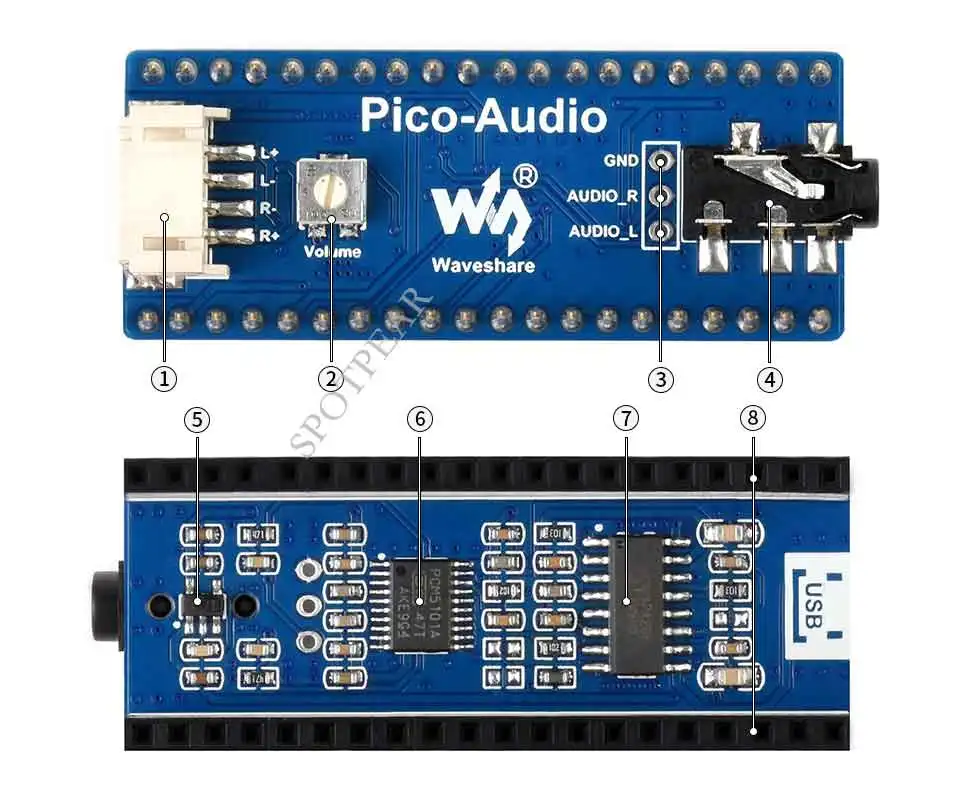

Qué hay a bordo
Interfaz de altavoz de 4 hilos de doble canal
Parche resistencia ajustable
Ajuste de volumen de salida del altavozPunto de observación de salida de chip de decodificación de audio
Interfaz de auriculares estándar de 3,5mm
Protección de batería li-po MOSRT9193-33
Chip regulador lineal de 3,3 VPCM5101A
Chip decodificador de audio, comunicación I2S de 3 líneas
7.APA2068
Chip amplificador de audio
8. Interfaz Raspberry Pi Pico

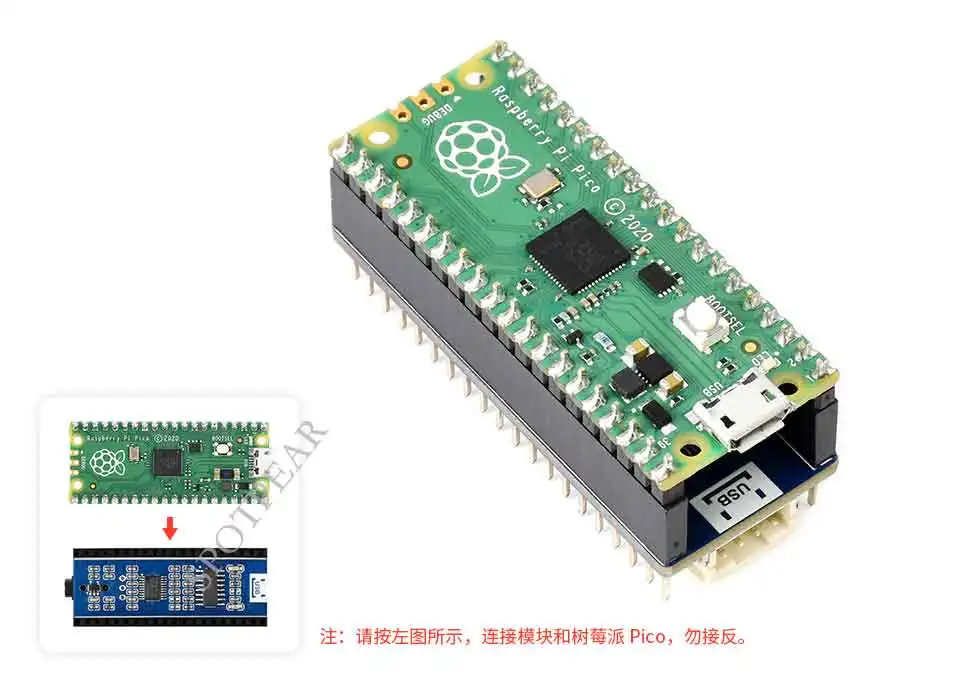

Acceso a la placa base Raspberry Pi Pico, compatible con superposición de otras placas de expansión

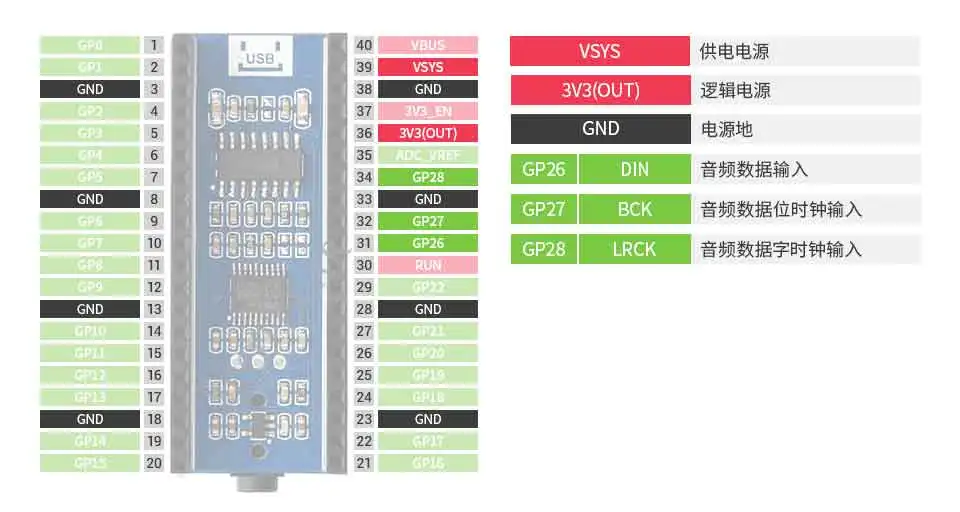

Definición Pinout

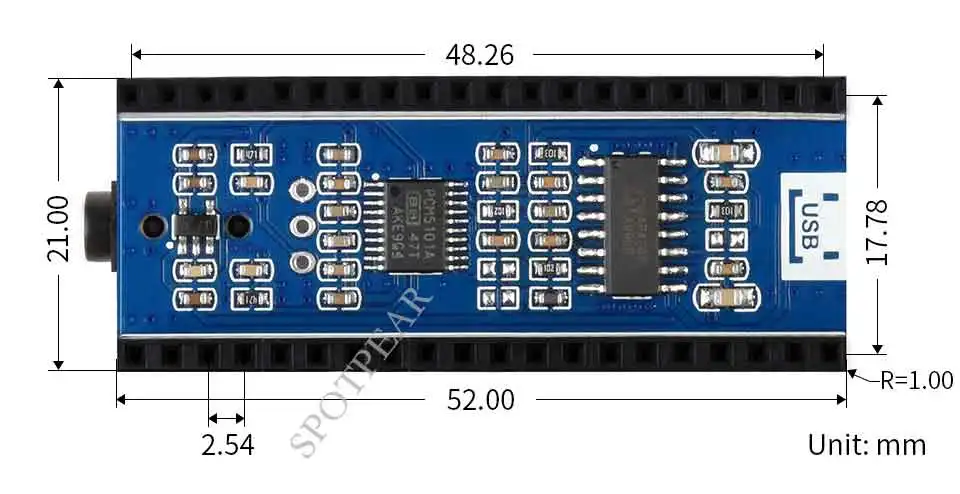

Dimensiones del contorno

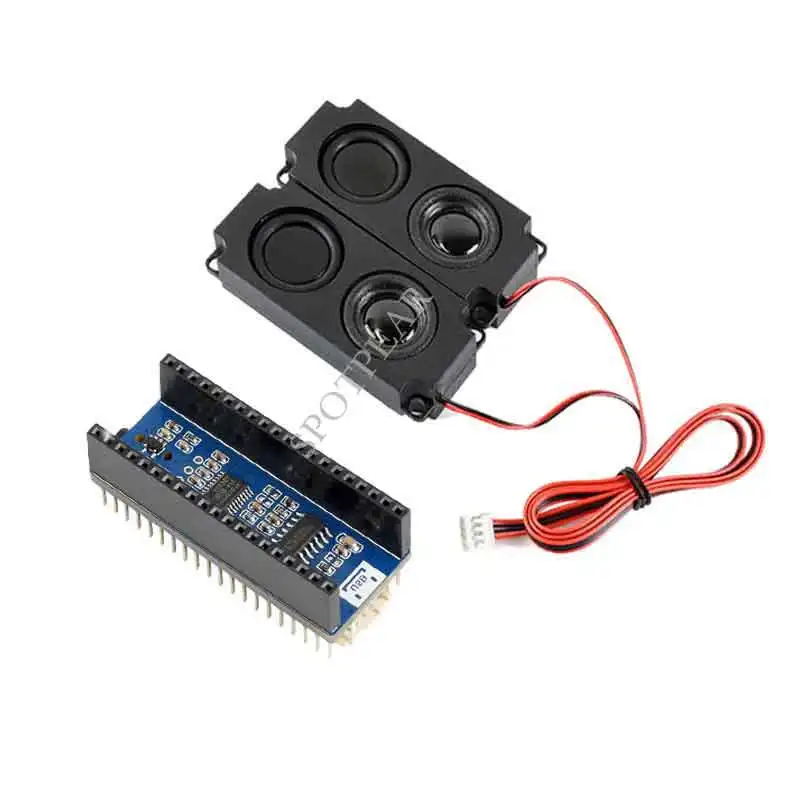

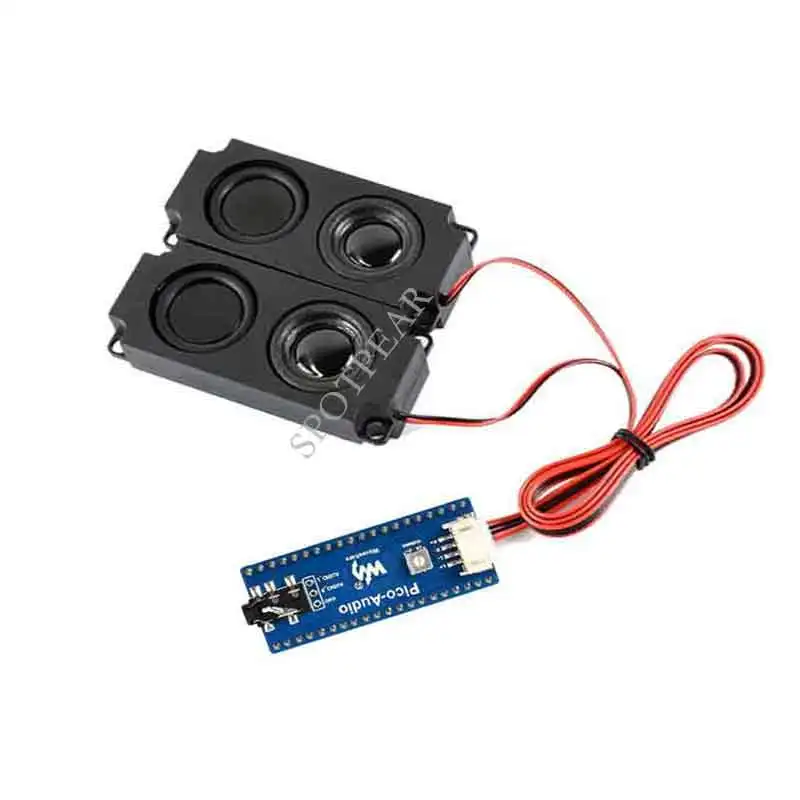

Pico-Audio X1
Altavoz 8 Ω 5W x 1
