Descripción
Compatible con el protocolo LoRaWAN, aplicable a EU868

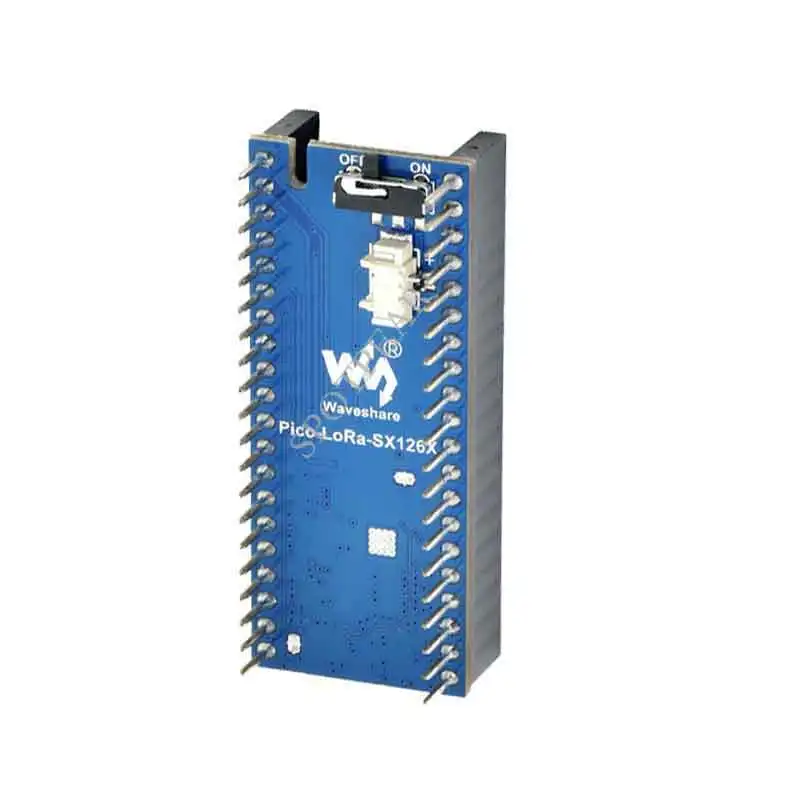

Este producto es una placa de expansión de nodo Raspberry Pi Pico LoRa basada en el módulo SX1262. Es compatible con el protocolo LoRaWAN y es adecuado para EU868. Combinado con la puerta de enlace LoRa, se puede conectar a servidores como TTN y TTS para verificar los servicios de la nube de la red LoRa de forma rápida y sencilla.
Interfaz Raspberry Pi Pico integrada, adecuada para placas base de la serie Raspberry Pi Pico
Compatible con el protocolo LoRaWAN, aplicable a EU868
Soporte de batería PH1.25 integrado e IC de carga, que se puede conectar a la batería de litio para cargar y descargar
2 luces indicadoras LED a bordo, fácil de comprobar el estado de funcionamiento del módulo
Proporcione manuales completos de información de apoyo (programas de muestra C y manuales de usuario, etc.)
Chip RF: SX1262
Frecuencia de trabajo: EU868 (863 ~ 870MHz)
Modulación de señal: LoRa/(G)FSK
Potencia de transmisión:
Voltaje de funcionamiento: 3,3 V
Consumo de corriente del módulo: Corriente de transmisión: 45mA @ 14dBm Corriente de recepción: 5.3mA @ 125KHz
Interfaz de comunicación: SPI
Temperatura de funcionamiento: -40 ~ 85 ℃
TAMAÑO: 21,00 × 52,00mm
Basado en la interfaz Raspberry Pi Pico
Diseño

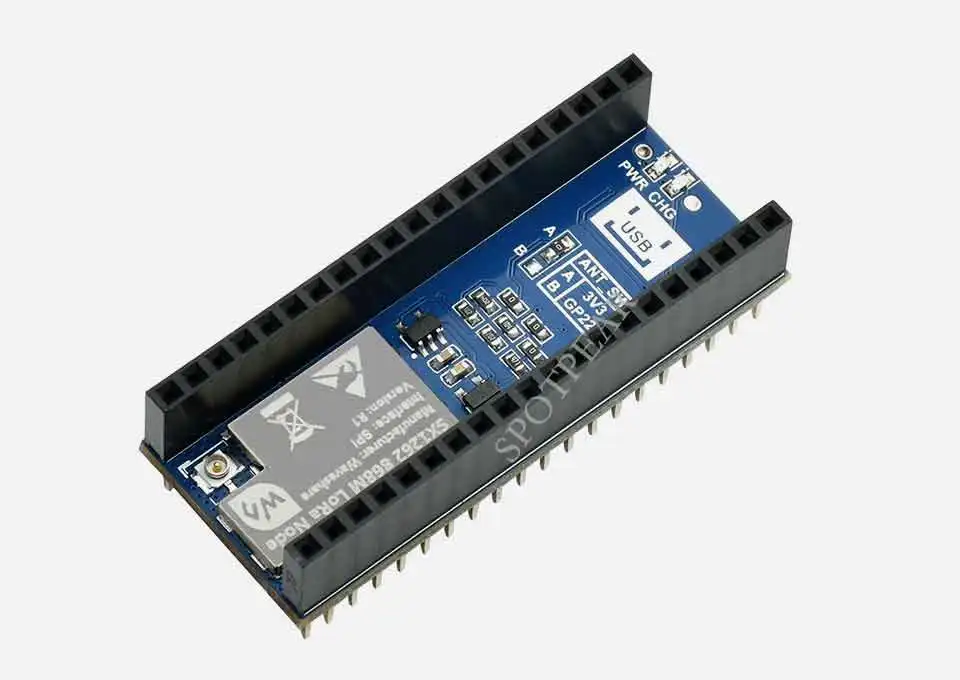

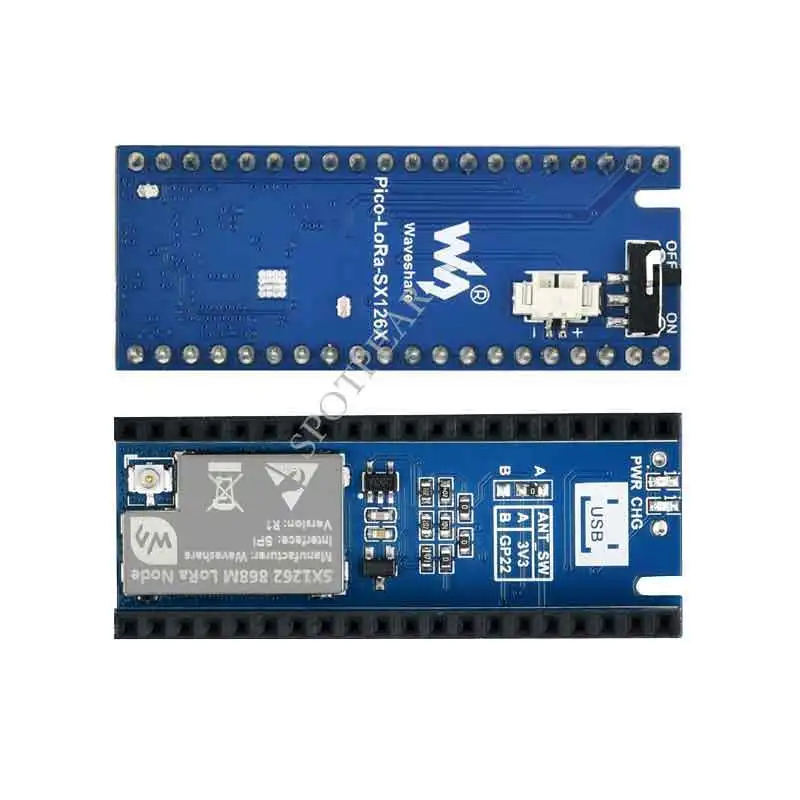

Introducción de recursos

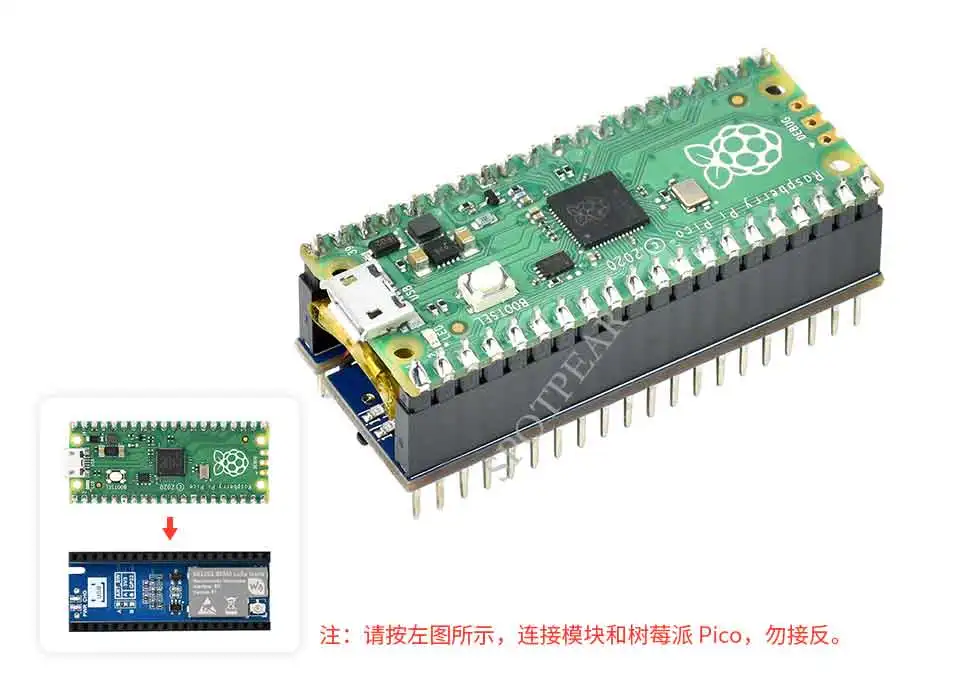

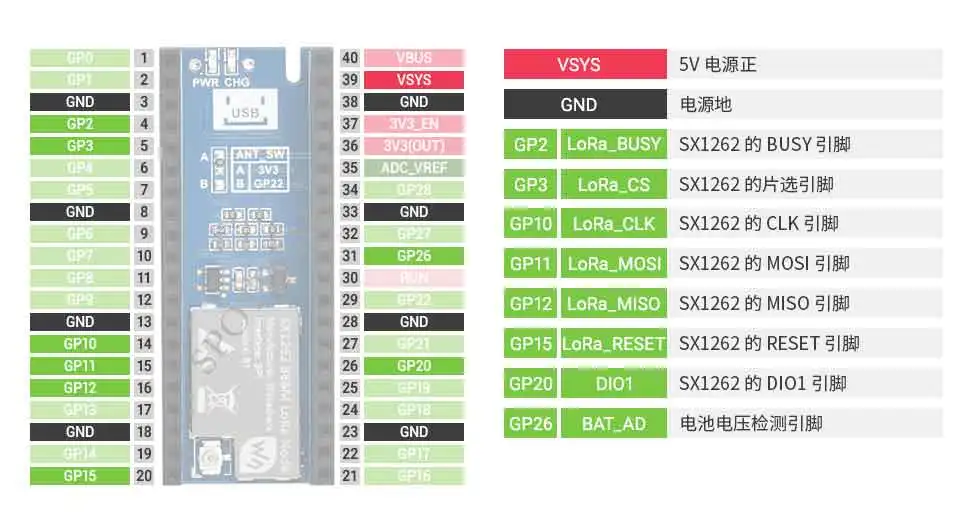

Interfaz Raspberry Pi Pico
--- Se puede conectar a la placa base Raspberry Pi PicoIndicador de Estado
--- PWR: Indicador de potencia
--- CHG: Indicador de cargaInterruptor de control RF
--- A: Use Control de alto nivel (predeterminado)
--- B: Utiliza GPIO22 para controlarMCP73831 IC de carga
Módulo SX1262
Interfaz de antena IPEX 1ª generación
Interruptor
Interfaz de batería PH1.25

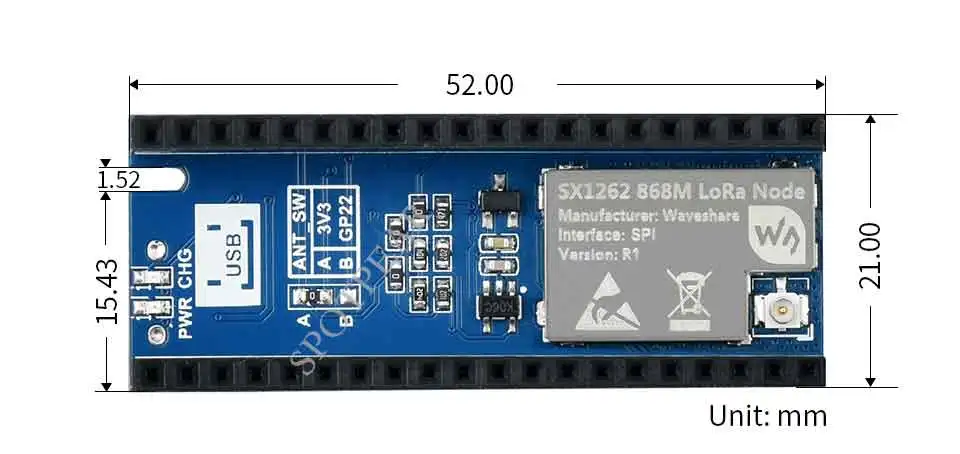

Dimensiones del contorno

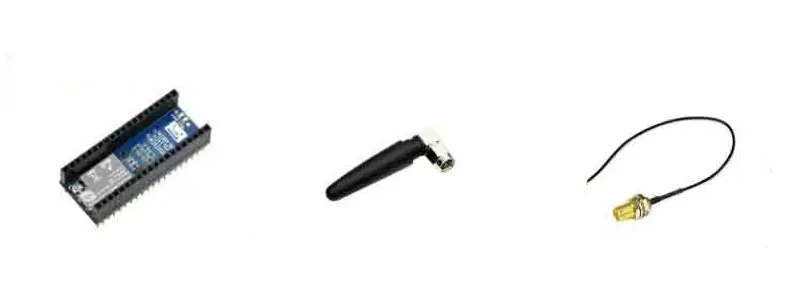

2. 1 X1

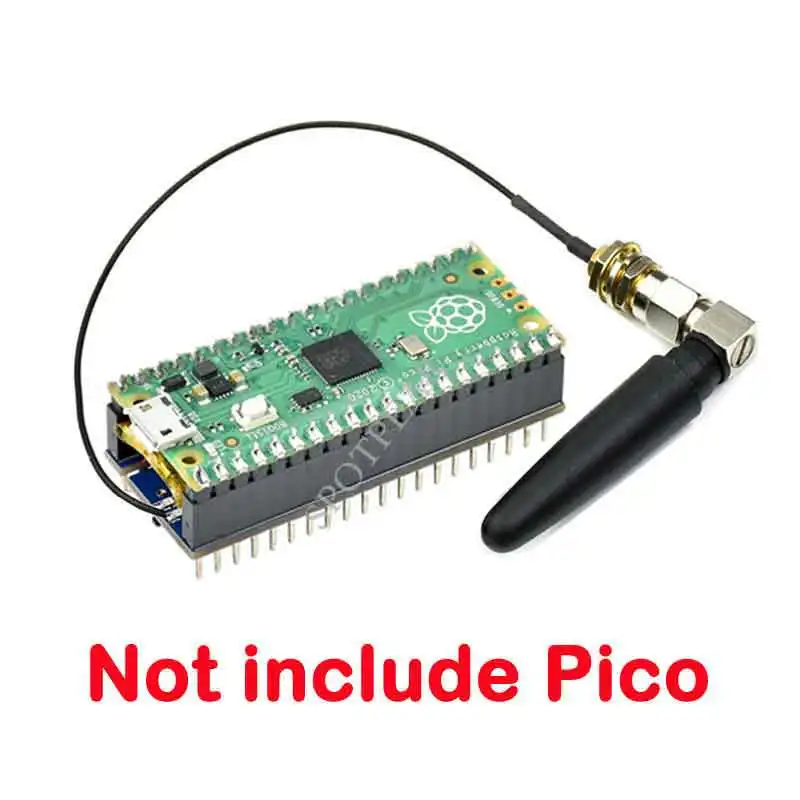

Antena pimienta pequeña X1
Generación IPEX1 a SMA X1
