Descripción
Lista de envío
Placa de expansión M.2 4G LTE x1
Aparejos hexagonales M2 x1
Tornillos M2 x2
Arandelas M2 x4
Manual de usuario x1
Especificación
Placa compatible: LattePanda IOTA únicamente
Interfaz de host: USB 2.0 (conectado a través de un conector de 4 pines de 2,54 mm a LattePanda IOTA)
Interfaz del módulo: ranura M.2 B-Key
Módulo compatible: Protocolo USB2.0, 3042 (304,0 mm × 42,0 mm)
Ranura para tarjeta SIM: Nano-SIM
Dimensiones del tablero: 52 mm × 32,5 mm
Método de montaje: fijación con tornillos + inserción del cabezal del pasador
Aplicaciones
Rover móvil conectado a 4G
Puerta de enlace IoT remota
Notación celular para sistemas críticos
Dashcam y rastreador GPS en el vehículo
Introducción

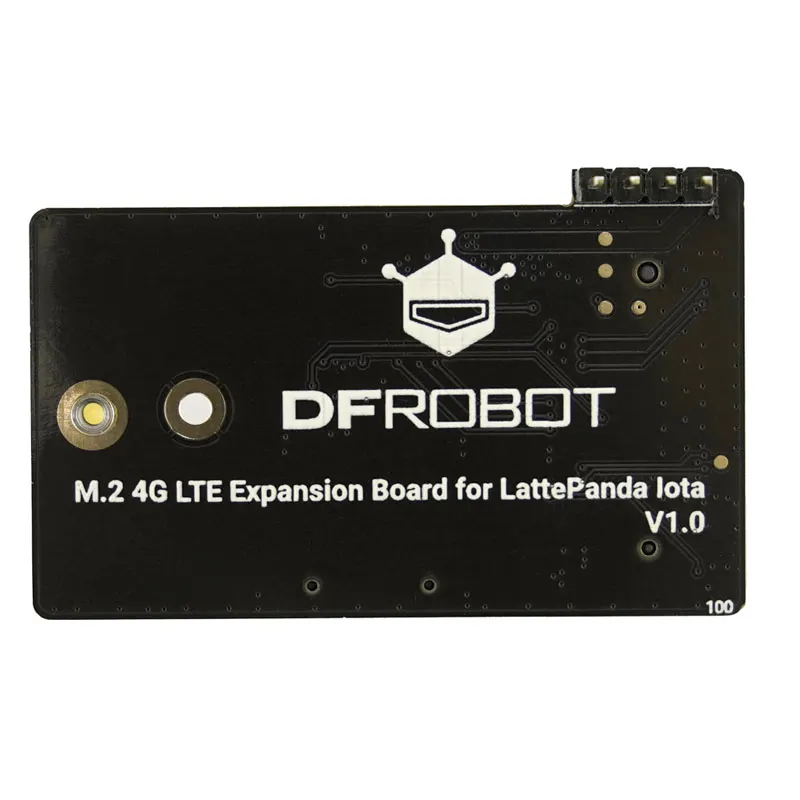

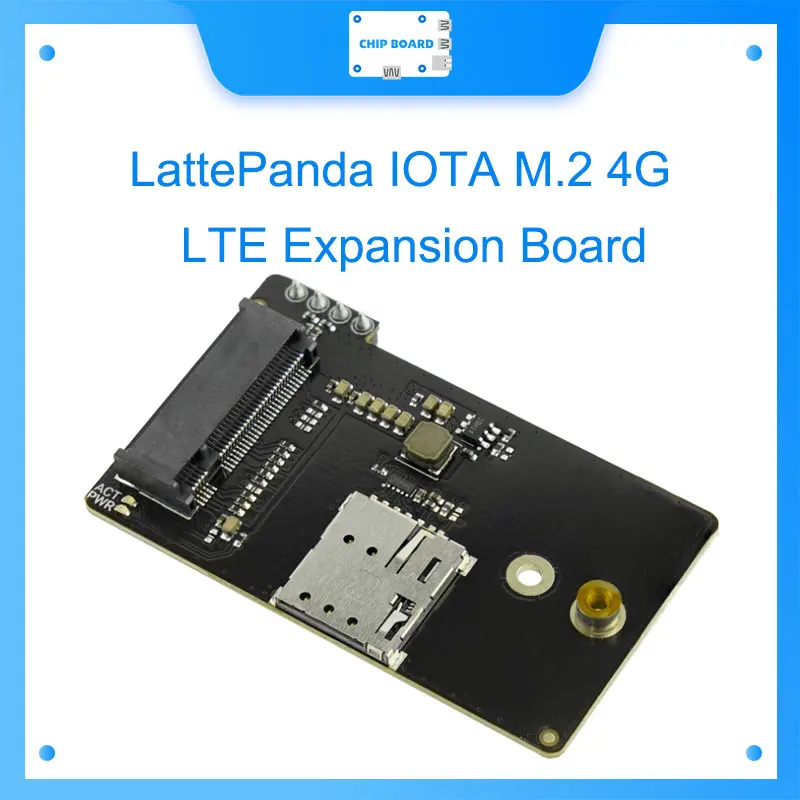

La placa de expansión LattePanda IOTA M.2 4G LTE es un adaptador de hardware exclusivo diseñado para integrar sin problemas capacidades de red móvil 4G LTE con el LattePanda IOTA computadora de placa única.Al proporcionar una interfaz M.2 B-Key estándar, permite la instalación de un módulo celular compatible, lo que permite una conectividad robusta y confiable en lugares sin acceso Wi-Fi.Las características clave incluyen su Diseño plug-and-play diseñado para LattePanda IOTA y amplia compatibilidad con módulos M.2 4G estándar de tamaño 30422. Este adaptador M.2 4G está diseñado para aplicaciones que requieren conectividad constante o remota, como robótica móvil, puertas de enlace IoT inteligentes y dispositivos en el vehículo.
Integración perfecta con LattePanda IOTA
Diseñado exclusivamente para LattePanda IOTA, este adaptador dedicado garantiza una perfecta compatibilidad eléctrica y física.El diseño utiliza una combinación de fijación con tornillos y una conexión directa de cabezal de 4 pines, creando una plataforma segura y estable que elimina cualquier necesidad de soldadura o modificaciones complejas.Esta integración optimizada permite la implementación rápida de un sistema de comunicación 4G completo en minutos, lo que garantiza un enlace de datos confiable entre el módulo celular y la placa host.
Soporte para módulos estándar M.2 B-Key 4G

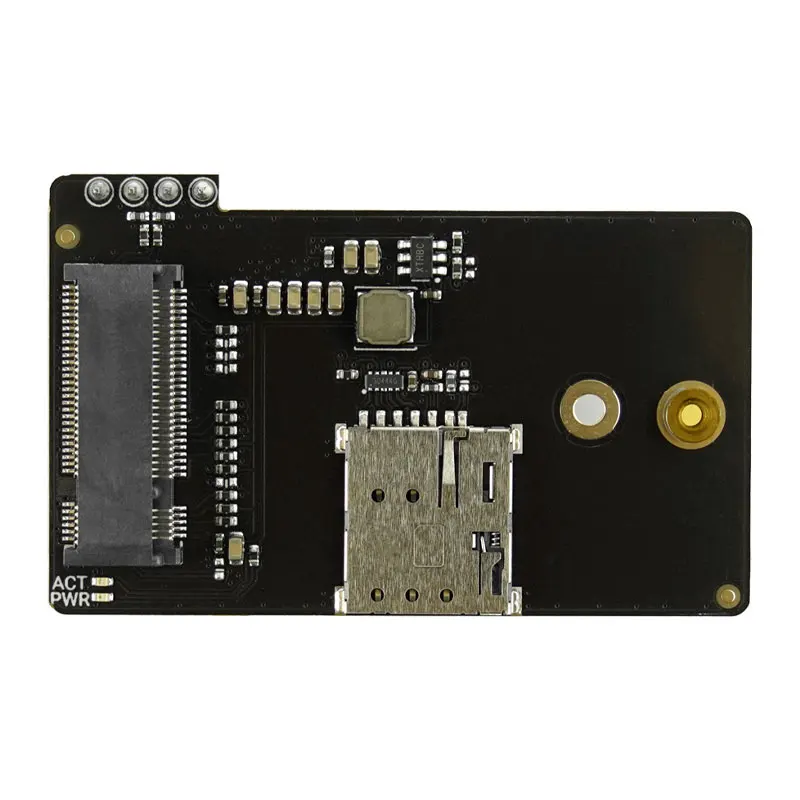

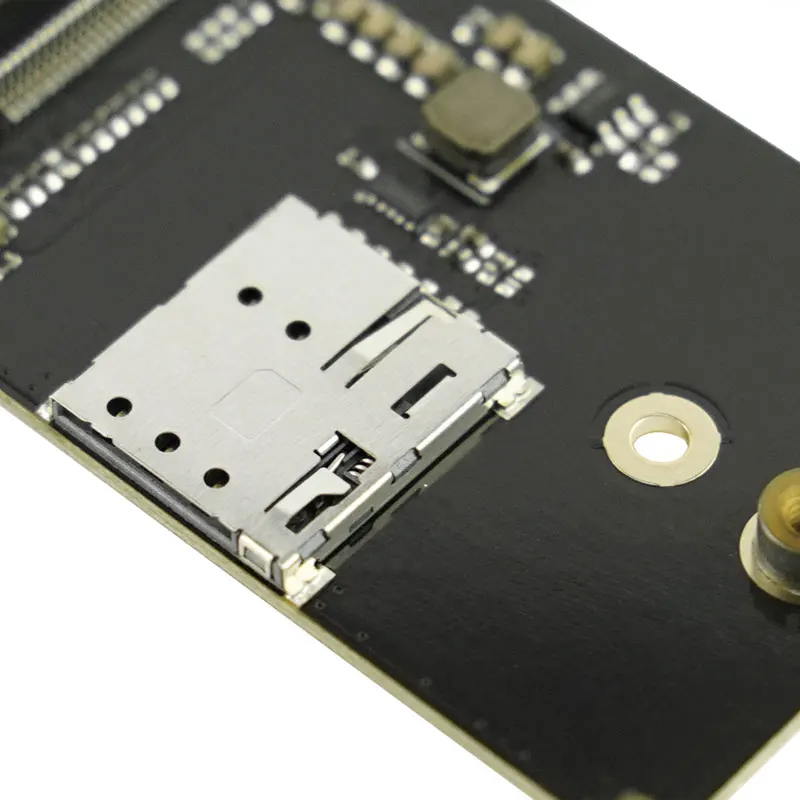

Equipado con una ranura M.2 B-Key estándar, el DFR1249 admite una amplia gama de módulos 4G LTE disponibles comercialmente.Este adaptador M.2 es específicamente compatible con módulos en el factor de forma 3042 (302,0 mm × 42,0 mm) que utilizan el protocolo de comunicación USB 2.0.Esta estandarización proporciona a los usuarios la flexibilidad de seleccionar un módulo que mejor se ajuste a su región geográfica específica, operador de red y requisitos de rendimiento.Una ranura para tarjeta Nano-SIM integrada simplifica aún más la configuración del hardware.
Notas:
La placa de expansión es solo una placa adaptadora de interfaz de hardware.No incluye módulo 4G LTE, tarjeta SIM ni antena.Los usuarios deben comprar e instalar por separado componentes que cumplan con los requisitos especificados para habilitar la funcionalidad 4G.
Compatibilidad: Diseñado SÓLO para LattePanda IOTA.NO utilizar con otras tablas.
Componentes necesarios (NO incluidos):
Módulo M.2 B-Key 4G LTE, admite protocolo USB 2.0 (tamaño 424)
Tarjeta Nano-SIM (compatible con red 4G/LTE)
Kit de antena 4G correspondiente (el tipo de antena depende del módulo seleccionado)
Módulos probados recomendados:
Quectel EM05-CE
Simcom SIM7600H-G-M2
