Placa de expansión GPIO Raspberry Pi con terminales atornillables

Análisis general del producto

He estado usando la placa de expansión GPIO con terminales de tornillo para Raspberry Pi como “capa de cableado” entre los pines del encabezado y mis prototipos. El objetivo en mi banco de pruebas es simple: cuando ajustas sensores, señales lógicas o haces pruebas rápidas, lo peor no es el código, sino la manipulación repetida de cables sueltos y conexiones que se aflojan con el mínimo movimiento.

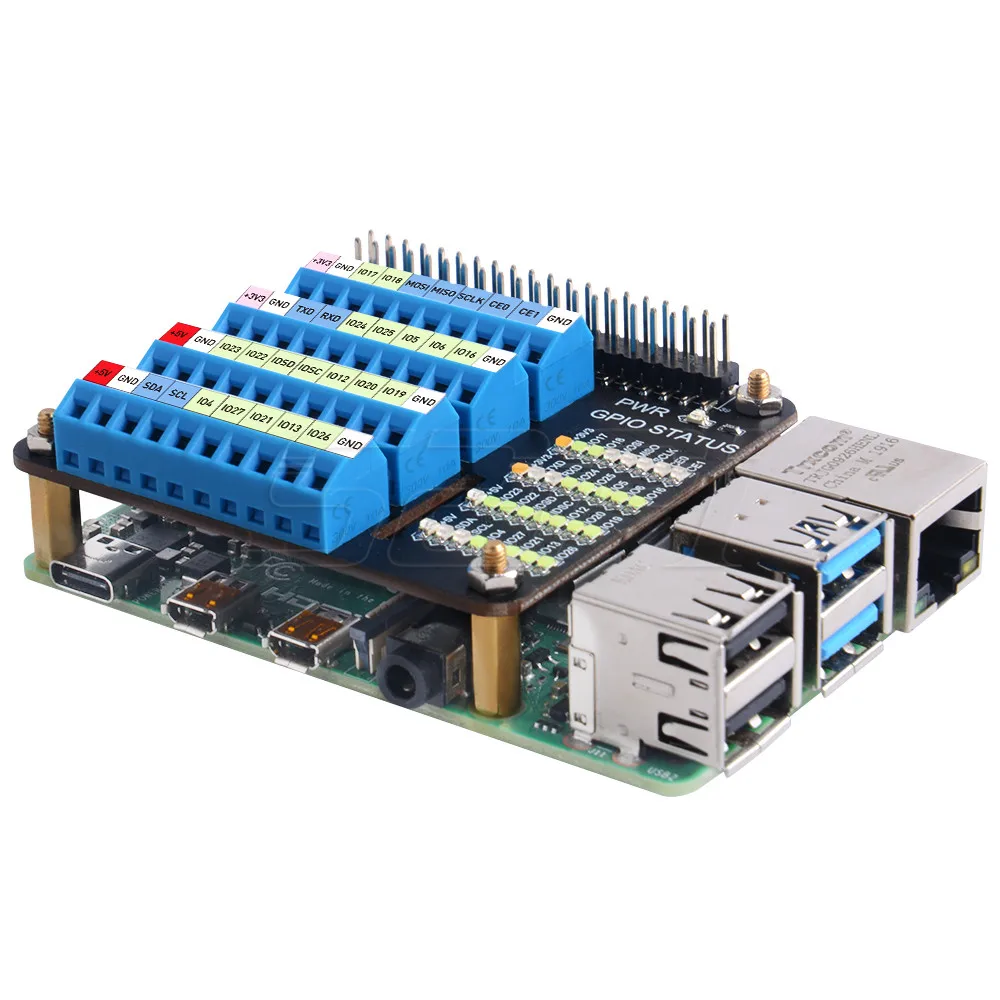

Esta placa convierte el GPIO en puntos de conexión con tornillo, lo que cambia por completo la experiencia de prototipado. Pasas de “meter y sacar” cables a una fijación mecánica más estable, con la ventaja adicional de que la matriz LED de estado te da una pista visual inmediata mientras depuras. En semanas de uso, la he integrado tanto en montajes de aprendizaje (LEDs, pulsadores, lectura de estados) como en pruebas de lógica y verificación de niveles antes de seguir con etapas más exigentes.

Calidad de construcción y materiales

La construcción se siente pensada para talleres y mesas donde se desmonta y monta a menudo. La placa apoya bien sobre el header, y los puntos de sujeción mediante tornillo aportan una sensación de “cierre” clara: al apretar, el conductor queda realmente sujeto y no se comporta como un contacto friccional. Eso se nota especialmente cuando mueves el cable o cuando el conjunto queda parcialmente fuera de plano.

En mi caso, uno de los problemas típicos en prototipado es la aparición de fallos intermitentes por microcontactos (o por cables que están “a medias” en conectores tipo pin). Aquí, el terminal de tornillo reduce ese margen de error: si aprietas bien al insertar el conductor, la conexión tiende a mantenerse consistente durante sesiones largas.

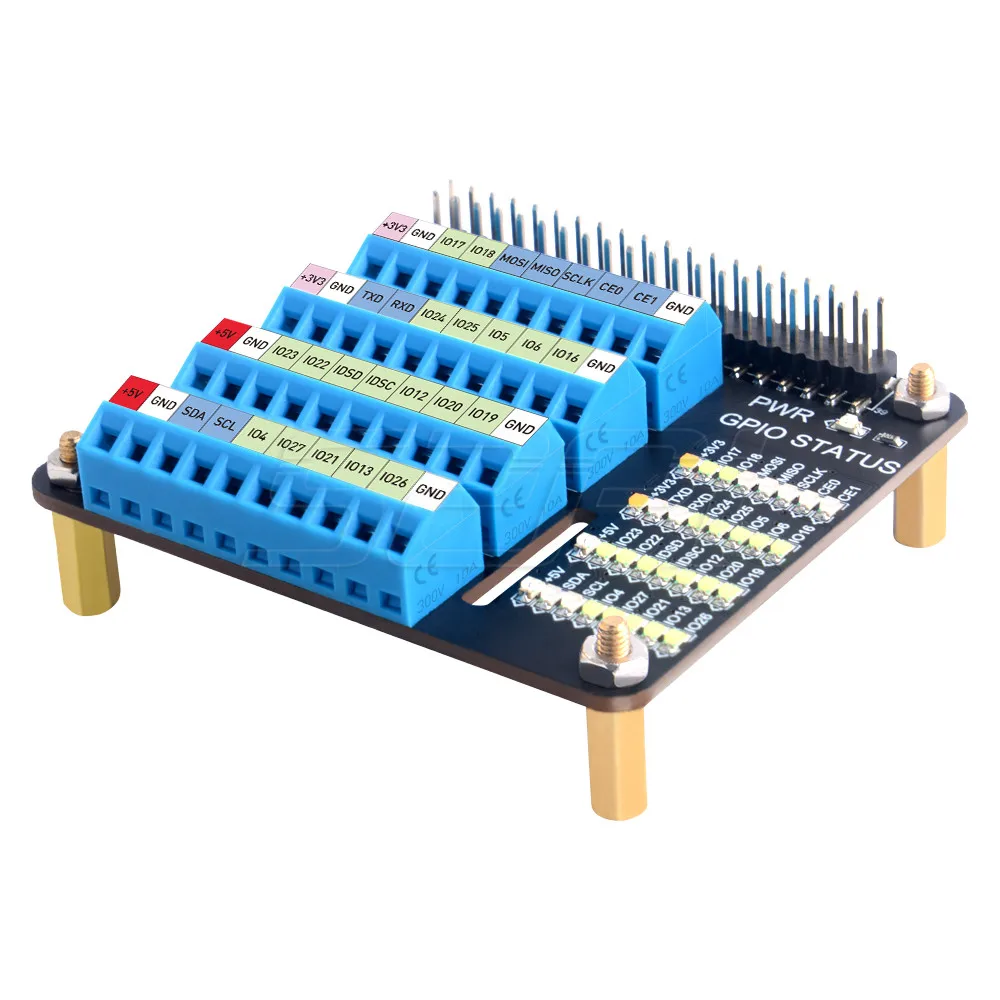

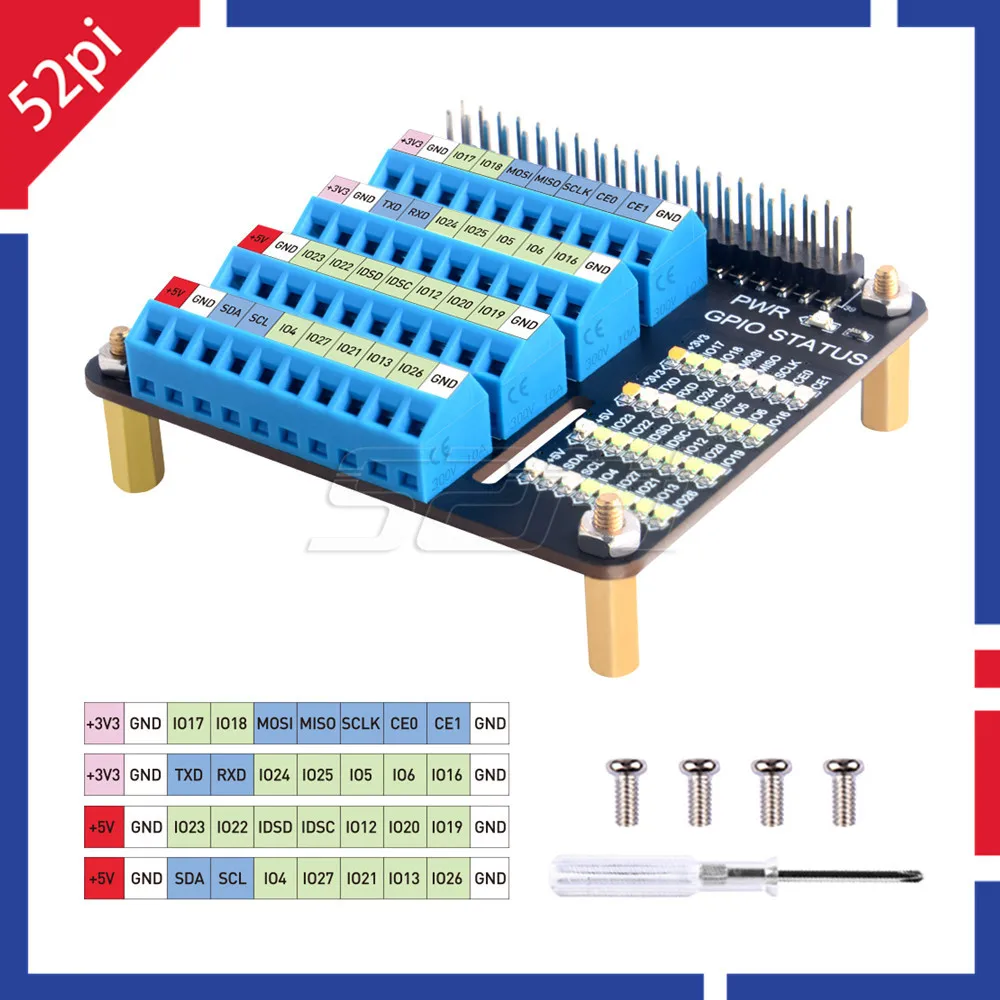

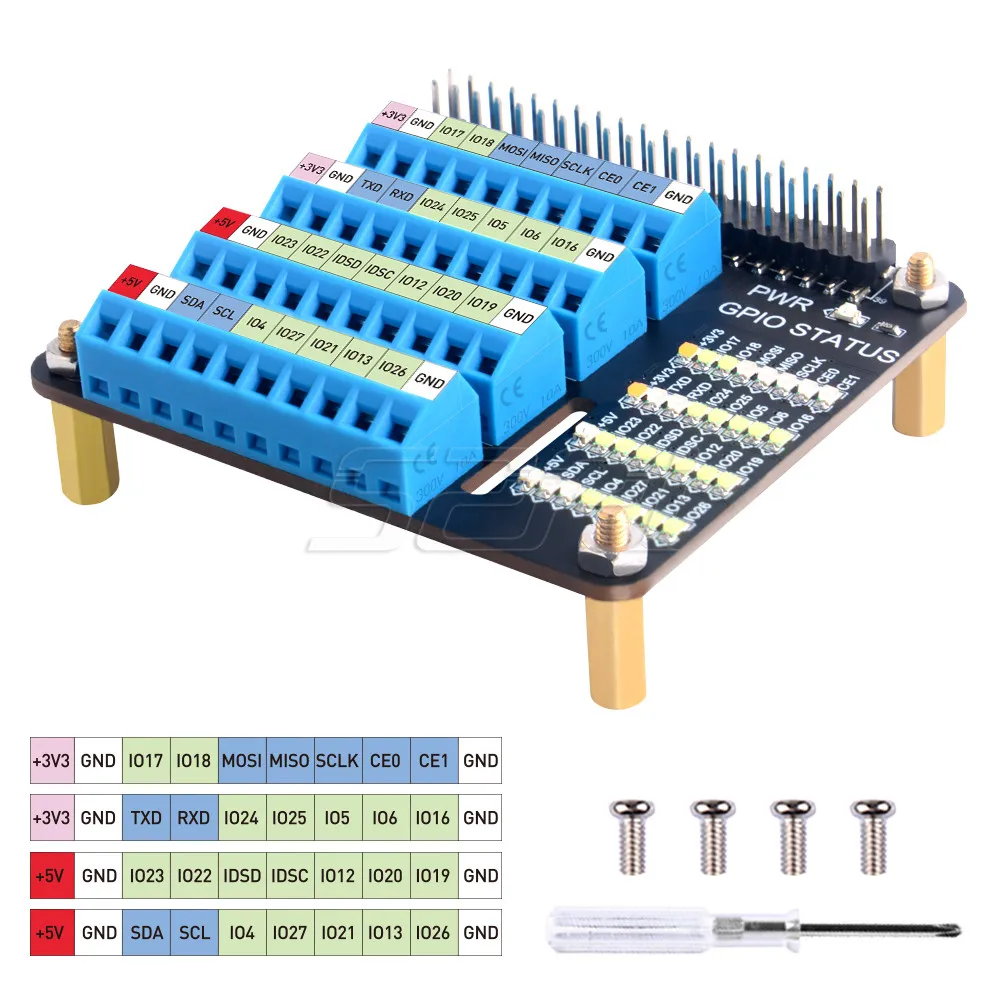

También valoro el kit de montaje que trae: los pilares de cobre y tornillos M2.5 permiten fijarla con rigidez, evitando holguras que podrían transferirse al header del Raspberry Pi. El destornillador incluido es suficiente para el montaje inicial, y la cinta de distribución de pines GPIO me ha servido como guía rápida para ordenar el cableado sin improvisar con marcas temporales.

Compatibilidad y rendimiento

La compatibilidad con Raspberry Pi 2B, 3B, 3B+, 4, 5, Zero y Zero W me ha permitido usarla en distintos entornos sin cambiar la estrategia de cableado. En los modelos más pequeños (Zero/Zero W) la ventaja es clara: con menos espacio disponible, cualquier conexión inestable complica la depuración. Aquí, al fijar los conductores con tornillo, el conjunto soporta mejor el “uso real”, con el movimiento inevitable al trabajar sobre la mesa.

En rendimiento, no es un componente “activo” que añada procesamiento ni compute; su impacto principal está en la integridad de la señal. Lo que he visto en la práctica es que reduce significativamente los síntomas que solemos confundir con errores de software: lecturas que cambian sin razón, señales que aparecen y desaparecen al tocar el cable, o estados que parecen “fantasmas”. Cuando todo está bien cableado mecánicamente, el tiempo que se ahorra en depuración suele ser enorme.

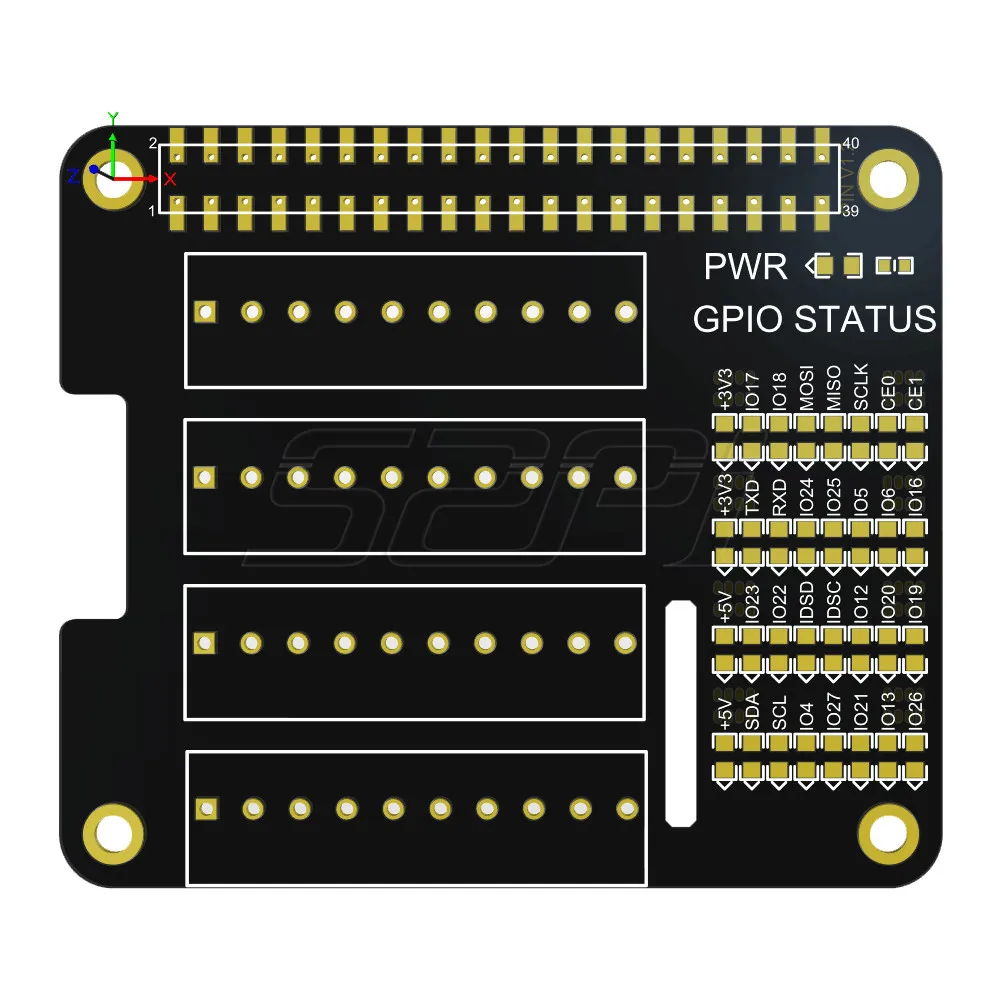

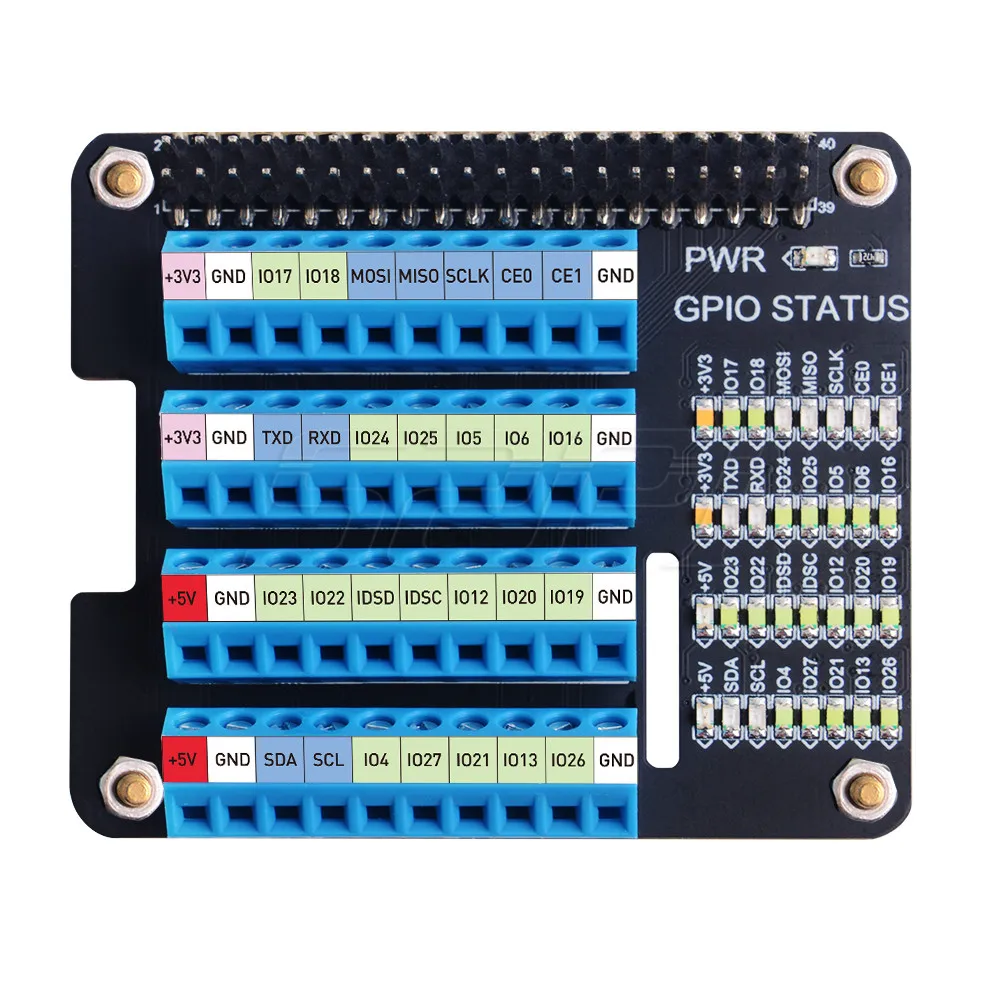

La matriz LED es un detalle muy práctico durante pruebas. Me ha ayudado a identificar rápidamente niveles de alimentación y distinguir categorías de pines (5 V, 3,3 V, funciones especiales y GPIO normal). Esto se traduce en una depuración más ordenada: por ejemplo, antes de arrancar pruebas más complejas, reviso visualmente qué zonas del montaje están recibiendo el nivel esperado y qué pines corresponden a señales normales frente a pines con función especial.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Fijación mecánica fiable: los terminales de tornillo minimizan los microdesplazamientos y los falsos contactos frente a soluciones basadas solo en encaje.
• Depuración visual con LED: la matriz permite confirmar estados de forma rápida sin tener que recurrir constantemente a medir con multímetro o a inspeccionar el mapeado a ciegas.
• Reutilización en prototipos: cuando iteras (cambias un sensor, reordenan señales, pruebas lógica), poder reconectar sin “sufrir” el cableado es un punto a favor.
• Montaje con pilares y tornillos: la placa queda más estable, y eso protege el conjunto en sesiones largas.

Aspectos mejorables

• Gestión del espacio y orden del cableado: al usar tornillería, conviene planificar el trenzado y el recorrido. Si dejas los cables con demasiada holgura, el conjunto puede quedar “abultado” y dificultar colocar todo plano.
• Compatibilidad física con tipos de cable: funciona bien con cables adecuados para terminales (y con buena preparación del extremo), pero si usas cables muy rígidos o con acabado irregular, el apretado puede ser menos consistente. En mi rutina, suelo pelar limpio y, cuando el cable es fino, apoyo con un pequeño remate para que el conductor quede bien formado.
• Necesidad de reapriete tras cambios frecuentes: aunque la conexión tiende a ser estable, en proyectos donde estás cambiando cables a menudo, es buena práctica revisar y reapretar ligeramente cuando terminas una sesión de cambios, sobre todo si notas cualquier comportamiento extraño.

Consejos prácticos que me han funcionado:

• Aprieta con el conductor bien asentado, sin dejar hebras fuera del área efectiva del tornillo.
• Evita estirar del cable cerca del punto de fijación; si el cable hace palanca, siempre acaba afectando a cualquier conexión.
• Organiza por colores y categorías (5 V/3,3 V/GPIO normal/función especial) apoyándote en la matriz LED para confirmar antes de ejecutar pruebas.
• Revisa tornillería tras ajustes y, si el montaje está en un entorno con vibración o movimientos, fija también el conjunto de cables para que el tirón no recaiga en el terminal.

Veredicto del experto

Para prototipado sobre Raspberry Pi, esta placa me parece una de esas piezas “de infraestructura” que realmente ahorran tiempo. Frente a opciones más simples, aporta una mejora tangible en estabilidad de conexión y en depuración gracias a los indicadores LED. Donde más brilla es en proyectos educativos, bancos de pruebas y desarrollo iterativo: cuando haces y rehaces cableado varias veces, la diferencia entre conexiones que se aflojan y conexiones que permanecen firmes se nota desde la primera sesión. Si tu prioridad es cablear rápido pero con fiabilidad mecánica, es una compra con lógica técnica clara.
