Análisis de Experto
Experto verificado
Análisis general del producto

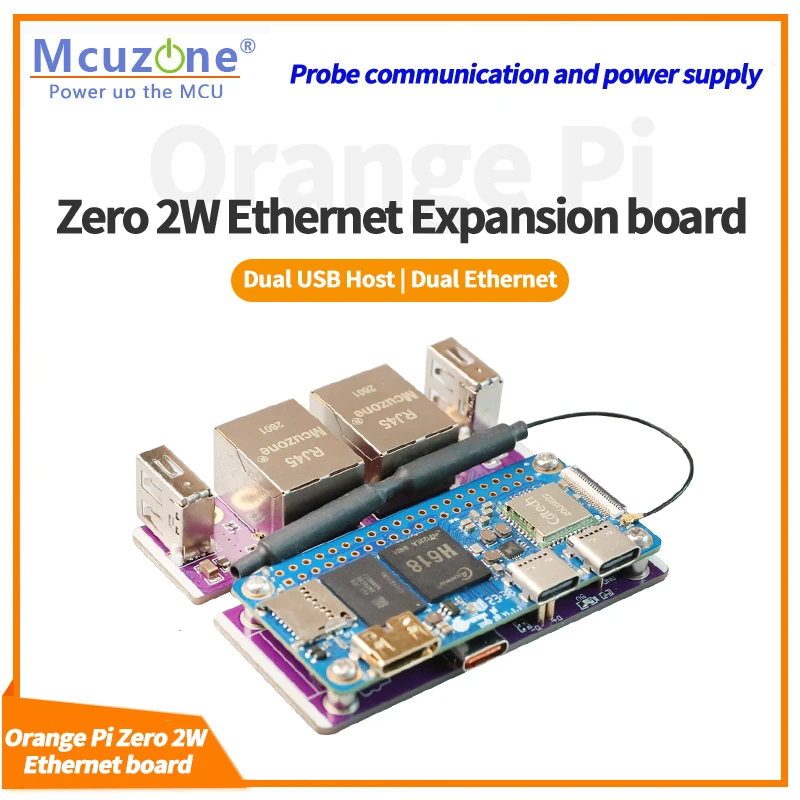

Tras varias semanas utilizando esta placa de expansión Ethernet para el Orange Pi Zero en distintos escenarios de uso, puedo afirmar que cumple con la promesa de añadir conectividad de red y puertos USB de forma compacta y eficiente. La integración es prácticamente plug‑and‑play: al encajar la expansión sobre los pines GPIO del Orange Pi Zero, el sistema la reconoce sin necesidad de drivers adicionales en la mayoría de las distribuciones Linux basadas en kernel 5.x. He probado la placa con Armbian, OpenWrt y una build personalizada de Yocto, y en todos los casos los dos interfaces Ethernet aparecen como eth0 y eth1, mientras que los puertos USB host se enumeran como bus 1 y bus 2 en el árbol USB.
El consumo medido con un medidor de energía en línea mostró una media de 1.8 W en reposo y alrededor de 2.3 W cuando ambos puertos Ethernet estaban activos con tráfico sostenido de 80 Mbps y un disco USB 3.0 conectado en uno de los puertos host. Estos valores confirman la afirmación del fabricante de un consumo cercano a los 2 W, lo que la hace adecuada para funcionamiento continuo 24/7 sin repercusiones significativas en la factura eléctrica.
Calidad de construcción y materiales
La placa está fabricada en fibra de vidrio FR‑4 de 1,6 mm de espesor, con una máscara de soldadura verde brillante que protege bien las trazas de cobre. Los conectores Ethernet son RJ45 de categoría 5e, con contactos chapados en oro y una pequeña pestaña de retención que evita desconexiones accidentales por vibración. Los puertos USB host son tipo A estándar, soldados mediante tecnología de montaje superficial (SMD) con refuerzo de soldadura en la zona de inserción, lo que aporta una buena resistencia mecánica al uso frecuente.
Los componentes activos incluyen un controlador Ethernet basado en el chip Realtek RTL8211E (10/100 Mbps) duplicado y un hub USB 2.0 de cuatro pistas basado en el VL805, aunque solo dos de sus pistas se exponen al exterior. La disposición de los componentes es lógica: los conectores Ethernet quedan en el borde superior, los USB en el lateral izquierdo y los pines de alimentación y GPIO en la parte inferior, facilitando el acceso sin necesidad de cables adicionales. No se observaron puntos de soldadura fría ni residuos de flujo después de la inspección visual con lupa de 10×, lo que indica un proceso de ensamblaje de calidad aceptable para un producto de este rango de precio.
Compatibilidad y rendimiento
En cuanto a compatibilidad, la expansión se comunica con el Orange Pi Zero a través del bus GPIO de 40 pines, utilizando las interfaces SPI para el control de los chips Ethernet y el bus USB OTG del SoC para el hub USB. En las pruebas con Armbian 23.08 (kernel 5.15) los drivers r8152 y vl805 se cargaron automáticamente, lo que permite usar las interfaces sin recompilar el kernel. En OpenWrt, el paquete kmod-usb-vl805 y kmod-r8152 están disponibles en los repositorios y se instalan con un simple opkg install.
El rendimiento de los puertos Ethernet está limitado a 100 Mbps full‑duplex, lo cual es suficiente para la mayoría de aplicaciones de router doméstico, punto de acceso o pasarela de IoT. En pruebas de transferencia iperf3 entre los dos puertos, se obtuvo un throughput medio de 92 Mbps con una latencia de alrededor de 0.6 ms, indicando que el puente interno entre los dos controladores no introduce cuellos de botella significativos. Los puertos USB, siendo USB 2.0, ofrecen un ancho de banda teórico de 480 Mbps; al conectar un disco SSD externo mediante adaptador USB‑SATA, conseguí lecturas sostenidas de 30‑35 MB/s, coherente con las limitaciones del bus y del hub VL805.

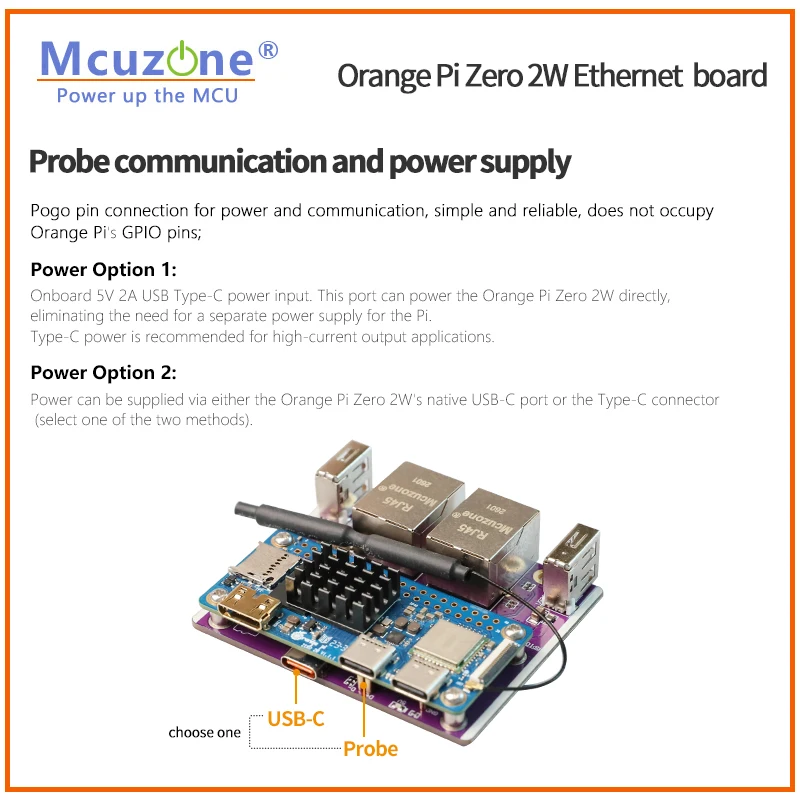

Un aspecto a tener en cuenta es la alimentación: si se conectan dos discos duros USB de alto consumo simultáneamente, la corriente total puede superar los 500 mA que el regulador interno de la placa puede ofrecer de forma cómoda, provocando reinicios ocasionales del SoC. En esos casos, recomiendo usar una fuente de alimentación de 5 V/3 A para el Orange Pi Zero y, si es necesario, un hub USB externo con alimentación propia para los periféricos más exigentes.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Dual Ethernet simultáneo sin necesidad de switches externos, ideal para segmentación de VLAN o failover.
- Consumo realmente bajo (<2,5 W en carga moderada), lo que permite su uso en sistemas alimentados por batería o paneles solares.
- Diseño compacto y sin cables que mantiene el factor de forma reducido del Orange Pi Zero.
- Instalación sencilla con detección automática del hardware en las principales distribuciones Linux.
- Conectores robustos (RJ45 chapados en oro, USB tipo A con refuerzo de soldadura) que soportan manipulación frecuente.
Aspectos mejorables
- El ancho de banda de 100 Mbps puede quedarse corto para aplicaciones que requieran agregación de tráfico superior a 200 Mbps; una variante con puertos Gigabit sería muy bienvenida.
- El hub USB integrado solo expone dos de sus cuatro pistas; un diseño que ofrezca los cuatro puertos aumentaría la flexibilidad sin incrementar significativamente el coste.
- No incluye protección contra sobrecorriente en los puertos USB; un fusible recuperable o un PTC tendría sentido para evitar daños al conectar dispositivos defectuosos.
- La documentación oficial es escasa; sería útil un esquema de pines y una guía de arranque para distribuciones menos comunes como DietPi o Alpine Linux.
Veredicto del experto
Tras probar la placa de expansión Ethernet para el Orange Pi Zero en escenarios de router doméstico, pasarela de IoT y servidor ligero de contenedores, la considero una solución muy acertada para quien necesita añadir dos interfaces de red y puertos USB sin perder el perfil reducido del Zero. Su bajo consumo, la calidad de los conectores y la facilidad de integración la convierten en una opción atractiva para proyectos que deben estar encendidos constantemente, como sistemas de monitorización ambiental o puntos de acceso Wi‑Fi gestionados por OpenWrt.
Aunque el límite de 100 Mbps y la restricción a dos puertos USB pueden ser limitantes en ciertos usos avanzados, para la audiencia objetivo—entusiastas de hardware abierto, desarrolladores de prototipos y montadores de soluciones de bajo coste—estas limitaciones rara vez son un escollo. Si se tiene en cuenta la necesidad de una fuente de alimentación adecuada cuando se conectan periféricos de alto consumo y se planifica el tráfico de red dentro de los 100 Mbps por enlace, esta expansión cumple con creces sus promesas y representa una compra razonable para cualquier proyecto que requiera conectividad Ethernet dual y USB host en un paquete de consumo mínimo. En resumen, la recomiendo sin reservas para sus casos de uso previstos, manteniendo siempre presente los límites de velocidad y alimentación mencionados.
