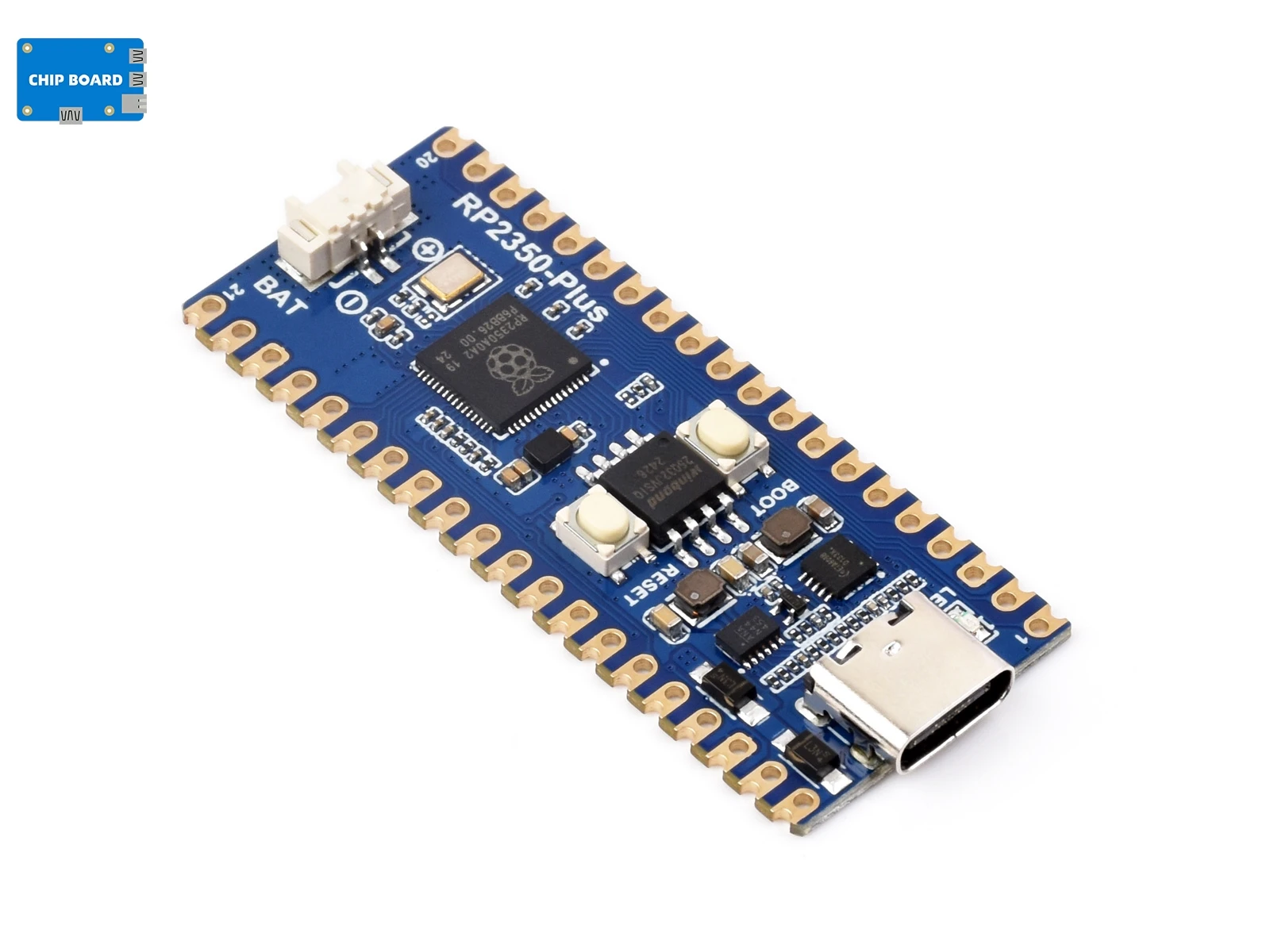

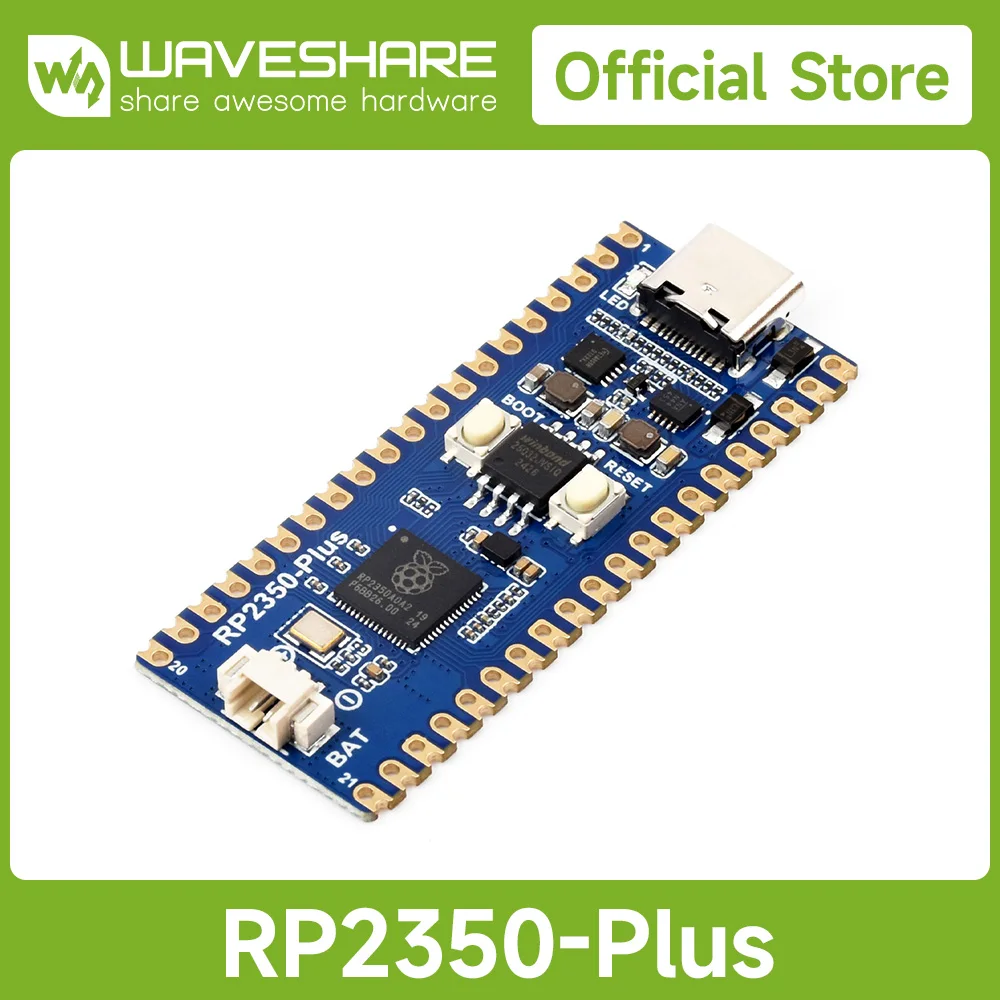

Placa de desarrollo Waveshare RP2350-Plus, una placa MCU tipo Pico de bajo costo y de alto rendimiento basada en Raspberry Pi RP2350A de doble núcleo

Plus

una placa MCU tipo Pico basada en Raspberry Pi RP2350A

Compatible con la mayoría de los módulos complementarios Raspberry Pi Pico

• Chip microcontrolador RP2350A diseñado por Raspberry Pi en el Reino Unido

• Adopta un diseño único de doble núcleo y arquitectura dual: procesador Arm Cortex-M33 de doble núcleo y procesador Hazard 3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

• 520 KB de SRAM y 4 MB de memoria Flash integrada

• Conector tipo C, lo mantiene actualizado, más fácil de usar

• Conector de recarga/descarga de batería de litio, adecuado para dispositivos móviles

• Chip DC-DC integrado MP28164, chip buck-boost DC-DC de alta eficiencia, corriente de carga máxima de 2A

• El módulo almenado permite soldar directamente a las placas portadoras.

• USB 1.1 con soporte para dispositivos y host

• Modos de suspensión y inactividad de bajo consumo

• Programación de arrastre y solte mediante almacenamiento masivo a través de USB

• 26 × pines GPIO multifunción

• 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 16 × canales PWM controlables

• Reloj y temporizador precisos en chip

• Sensor de temperatura

• Bibliotecas aceleradas de punto flotante en chip

• 12 × máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados

Opciones de pinheader

RP2350-Plus

RP2350-Plus-M

C/C++, soporte MicroPython

SDK completo, recursos de desarrollo, tutoriales para ayudarle a comenzar fácilmente

doble núcleo, doble arquitectura

Adopta un procesador Arm Cortex-M33 de doble núcleo y un procesador Hazard 3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

26 × pines GPIO multifunción

Función de pin configurable, permite un desarrollo e integración flexibles

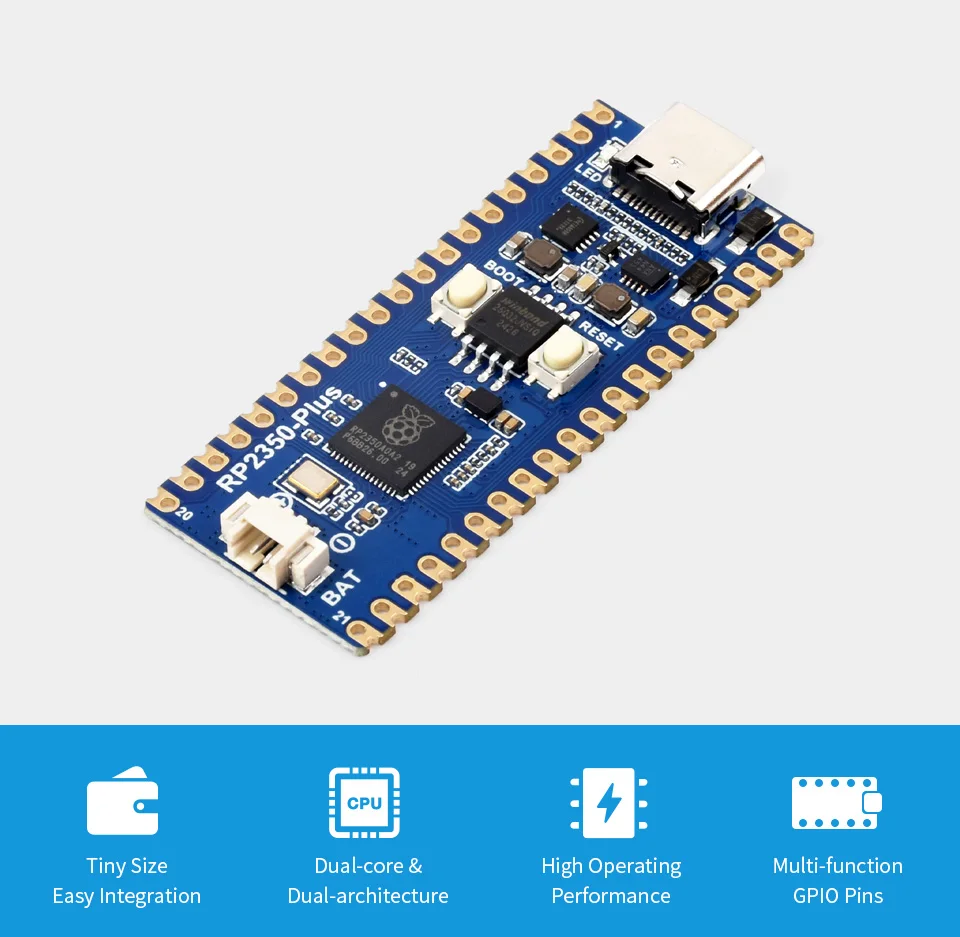

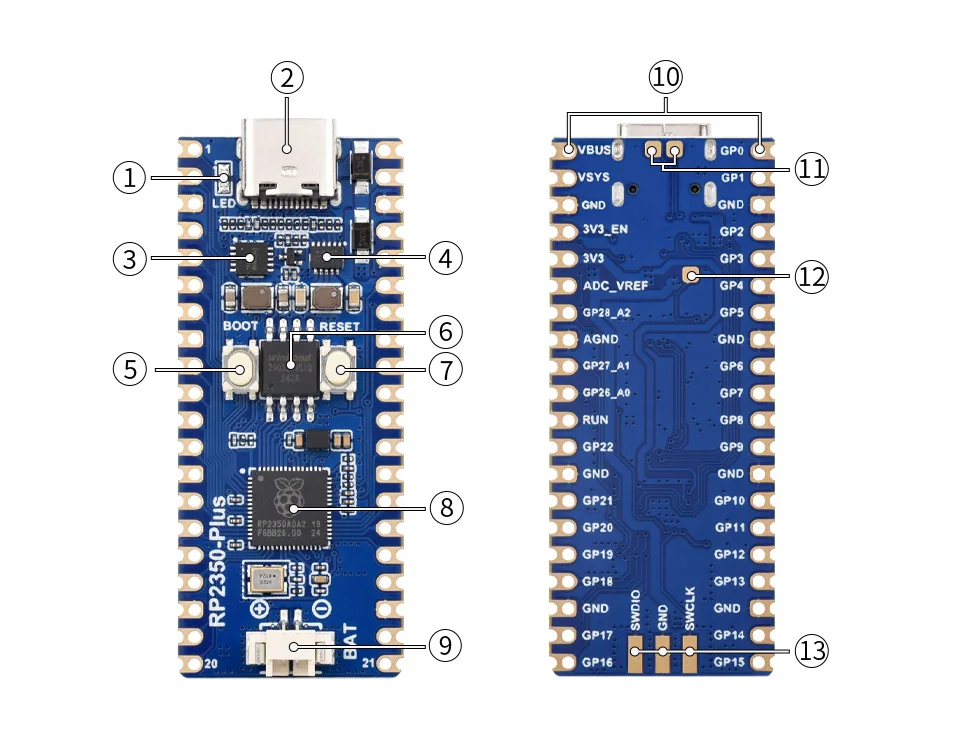

Qué hay a bordo

1. LED
   LED de usuario (no indicador de encendido)

2. Conector USB tipo C

3. ETA6096
   Gerente de recarga de batería de litio de alta eficiencia

4. MP28164
   Chip reductor DC-DC de alta eficiencia

5. Botón BOOT
   presiónelo cuando se reinicie para ingresar al modo de descarga

6. Memoria flash integrada
   4 MB: W25Q32JVSSIQ

7. Botón RESET

1. RP2350A
   Diseño de doble núcleo y doble arquitectura, frecuencia de funcionamiento de hasta 150 MHz

2. Conector de batería
   El encabezado MX1.25, para batería de litio de 3,7 V, permite recargar la batería y alimentar la placa al mismo tiempo

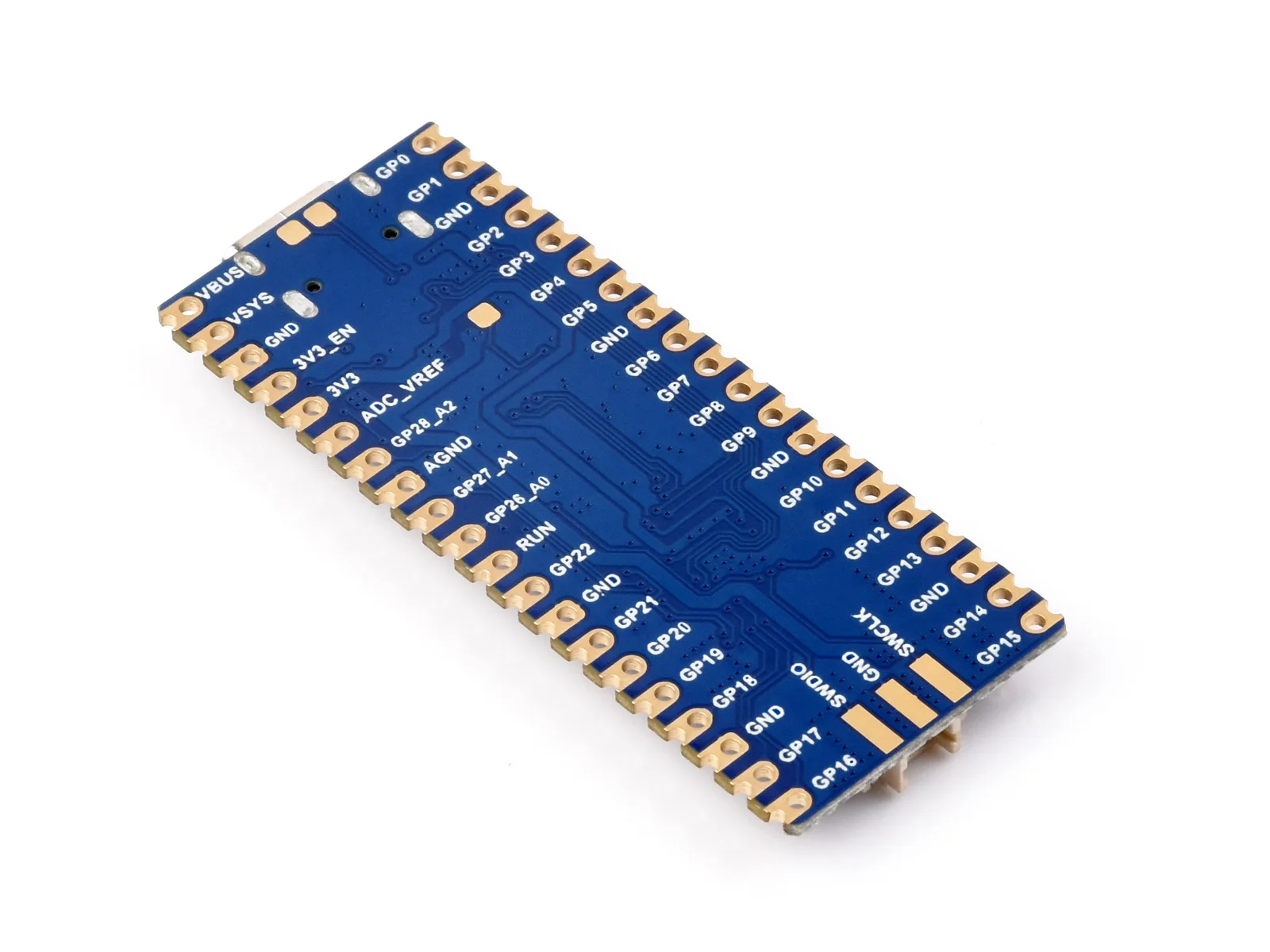

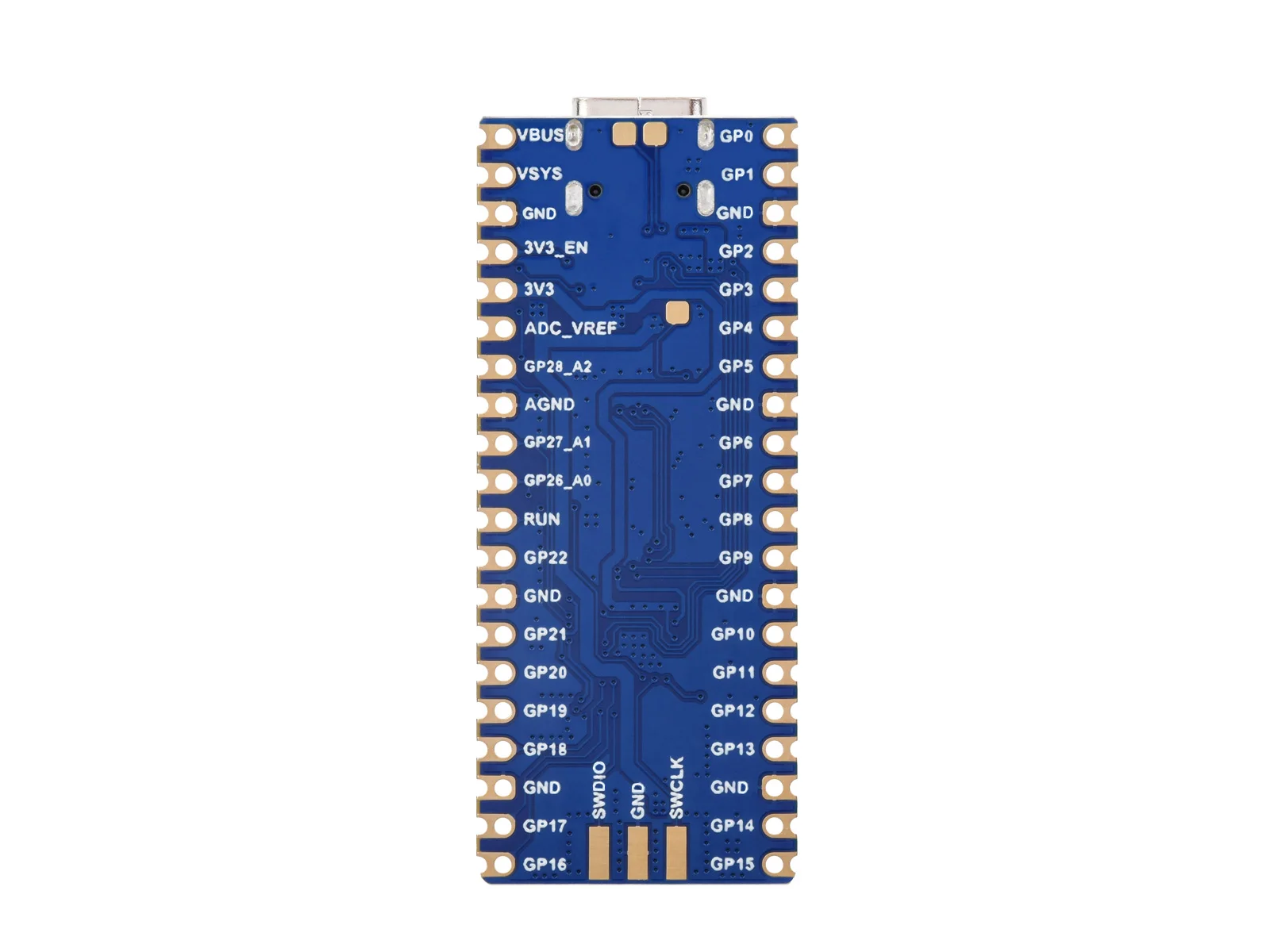

3. Pinout
   compatible con Raspberry Pi Pico 2

4. Puntos de prueba USB
   conexión a la interfaz USB

5. Punto de prueba BOOT
   conectando al botón BOOT

6. Puntos DEBUG

Recursos y servicios Wiki:

RP2350-Plus

RP2350-Plus x1

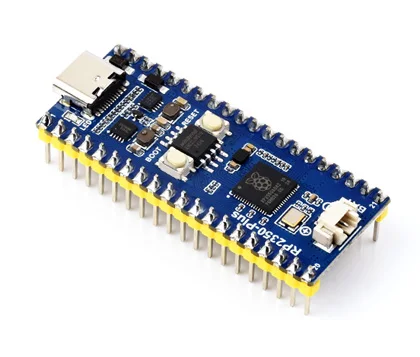

RP2350-Plus-M

RP2350-Plus con cabezal presoldado x1
