DESCRIPCIÓN

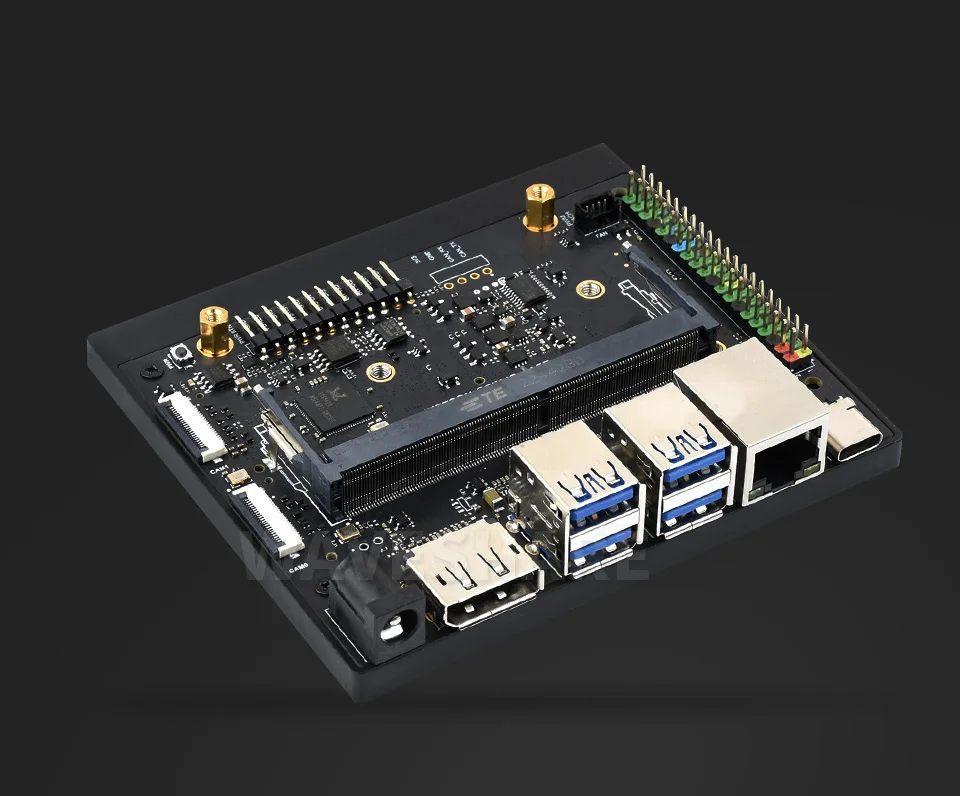

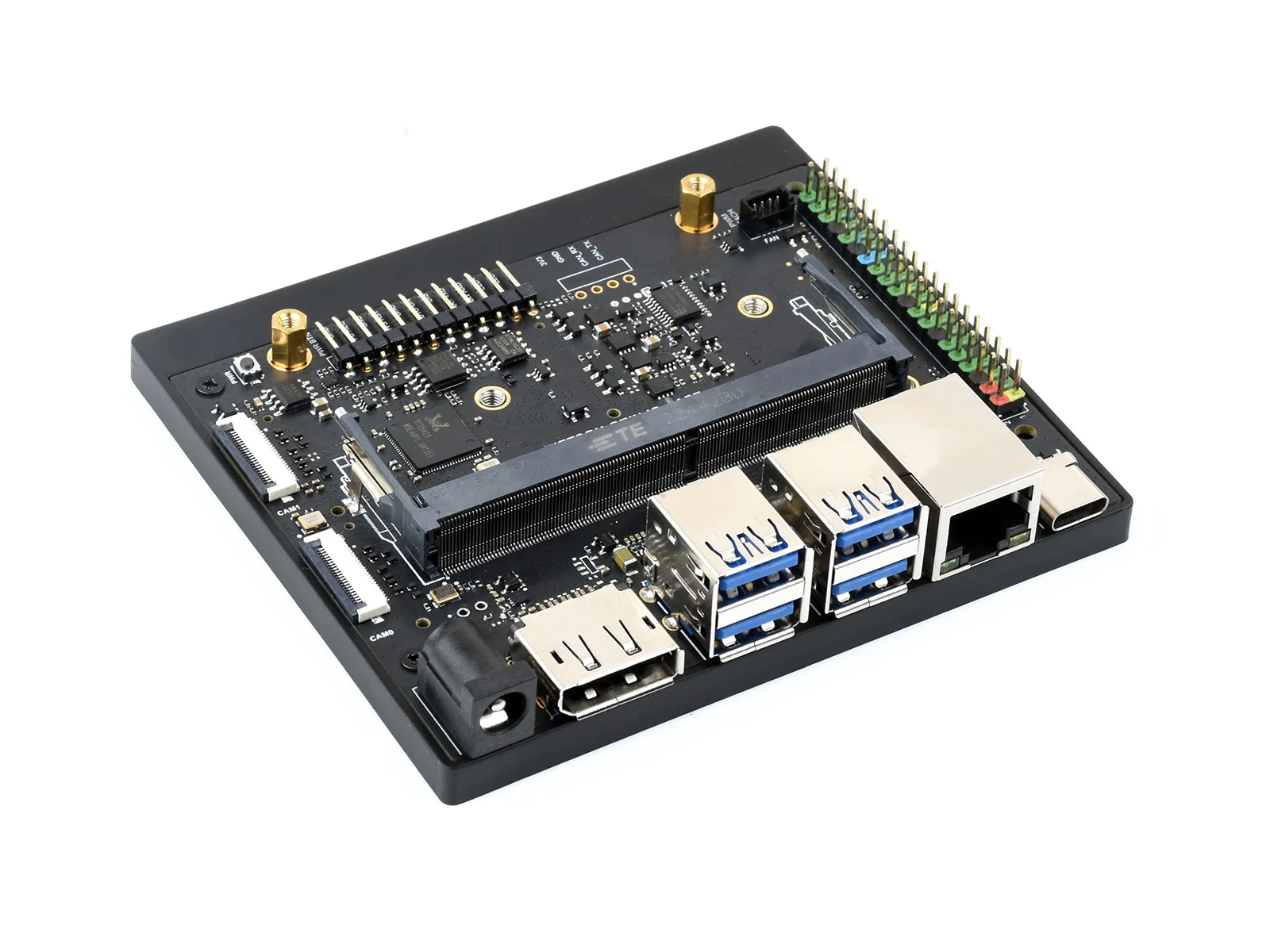

Placa de desarrollo Waveshare Jetson Orin Nano/NX
Basado en el módulo Jetson Orin Nano y Jetson Orin NX, proporciona casi las mismas interfaces periféricas, tamaño y grosor que elKit de desarrollo Jetson Orin Nano(Kit Orin Nano oficial), que es adecuado para que los usuarios desarrollen sus aplicaciones y se aplicen en varios proyectos de IA.

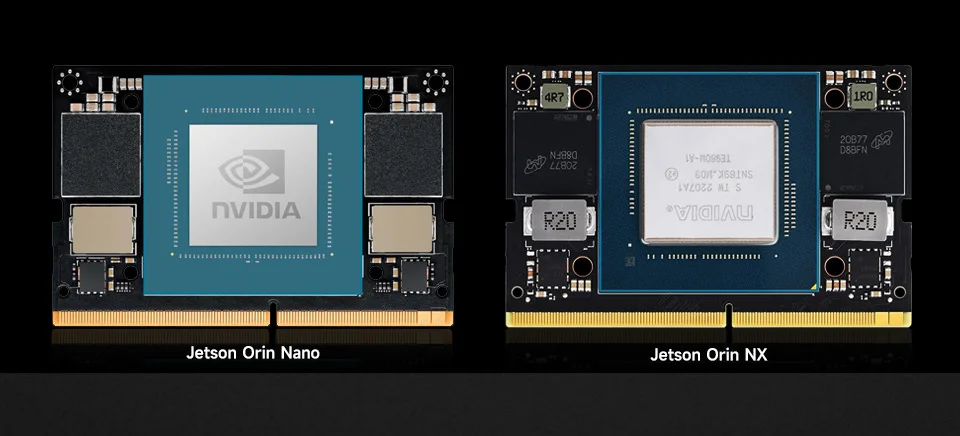

Admite la conexión aMódulo N-VIDIA Jetson Orin NanoYMódulo Jetson Orin NX
2 puertos de cámara CSI de 4 carriles para aplicaciones AI como reconocimiento facial, reconocimiento de señales de tráfico y reconocimiento de matrículas
* Nota: se requiere el cable adaptador para conectar la cámara.
4× Tyep-A + 1× Tyep-C

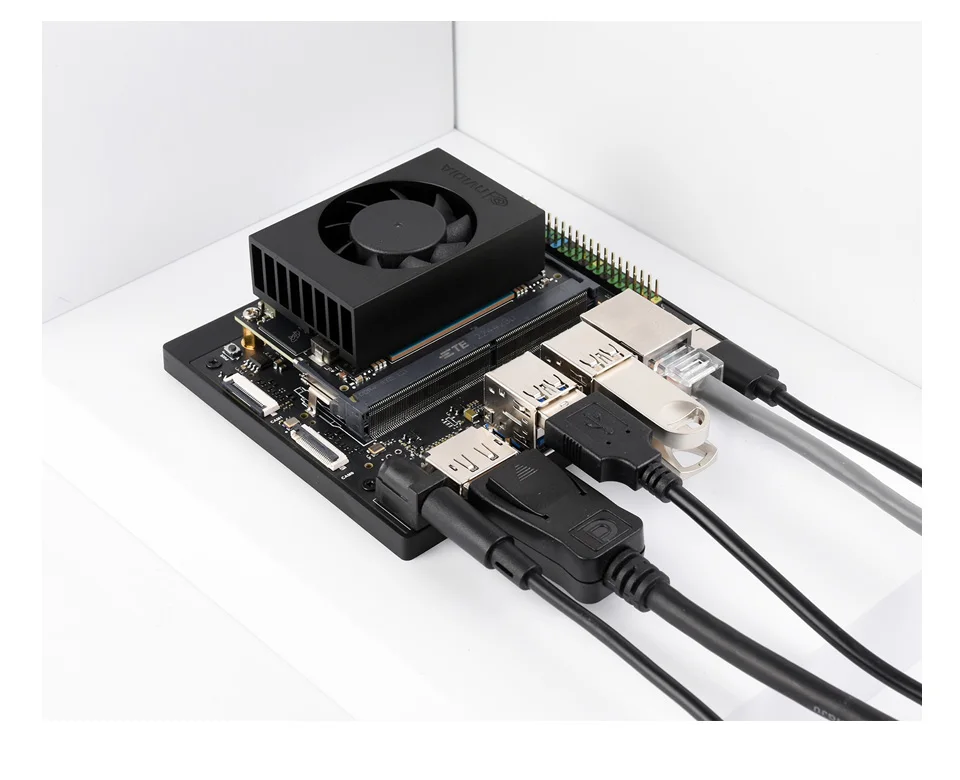

Admite la conexión a más periféricos, puertos USB 3.2 Gen 2 para transmisión de datos de hasta 10 Gbps y el puerto tipo C se puede usar para grabar el sistema

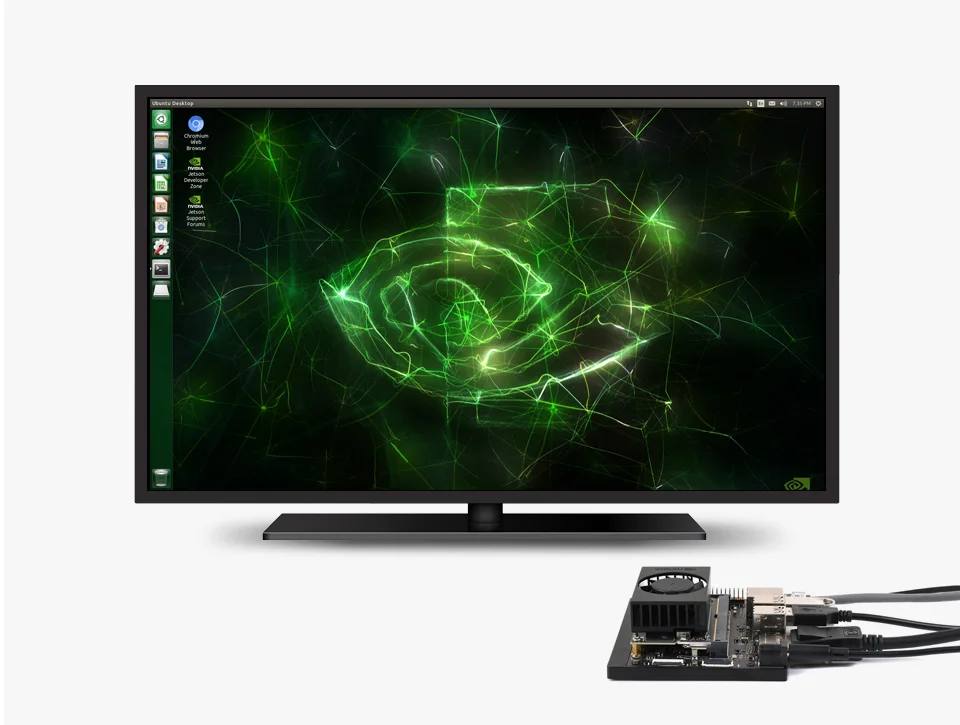

Admite puerto DP de alta definición

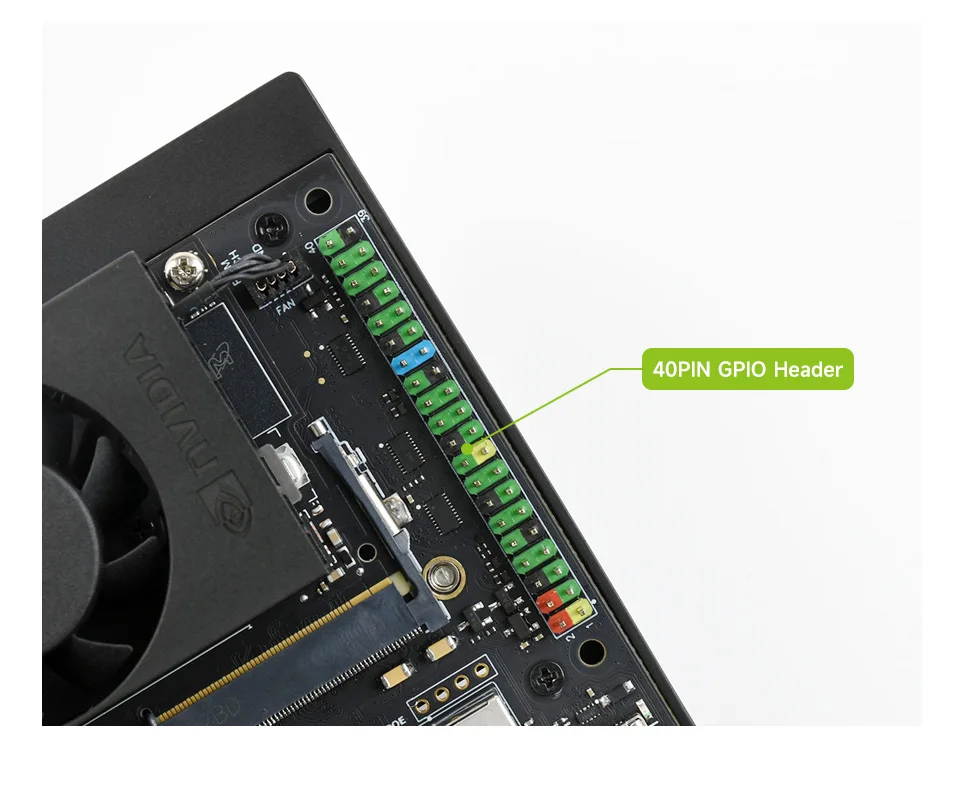

Pines de cabecera codificados por colores para diferenciar recursos IO como I2C, SPI, I2S, UART, GPIO, etc.

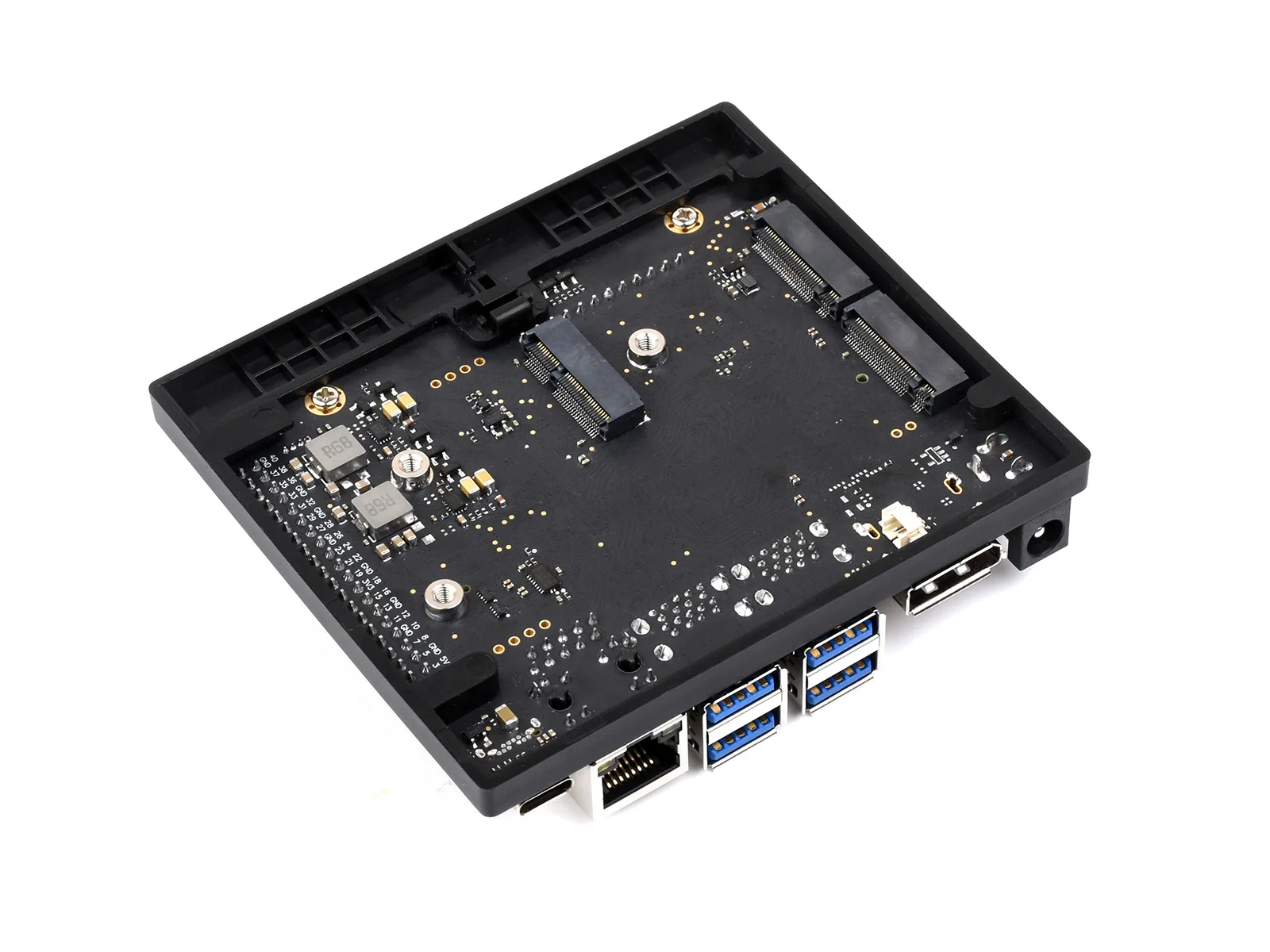

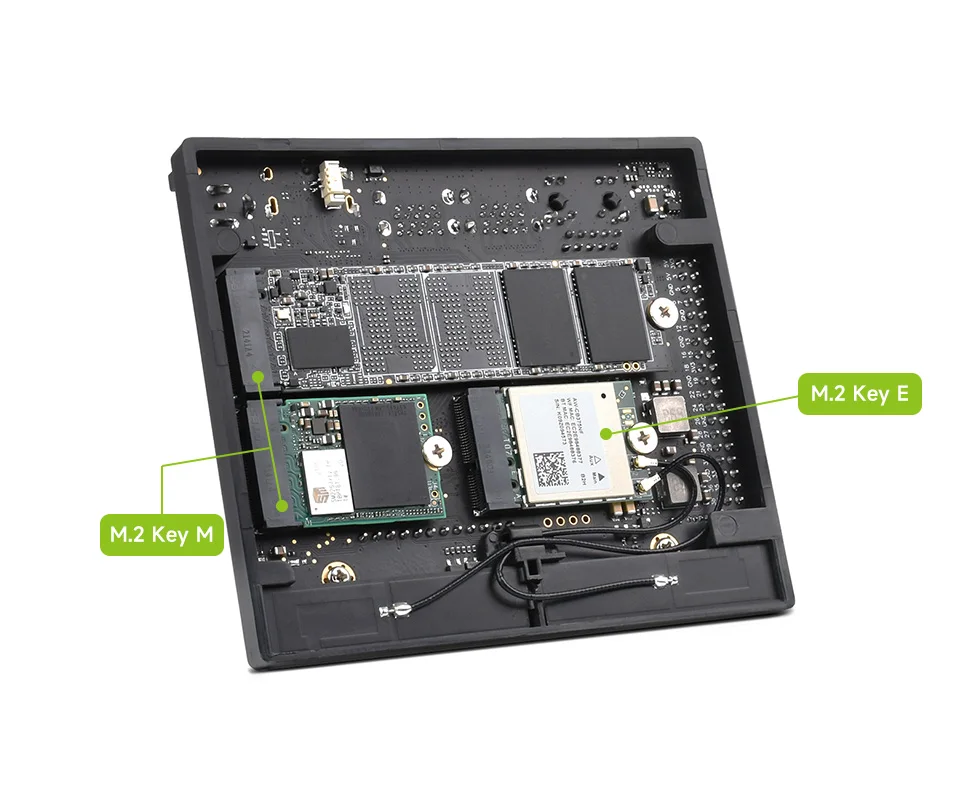

2 puertos M.2 Key M integrados para conectar fácilmente unidades de estado sólido y 1 interfaz M.2 Key E para conectar un NIC inalámbrico, que puede reducir la conexión del cable
*Solo como referencia, la unidad de estado sólido y la tarjeta de red inalámbrica NO están incluidas.

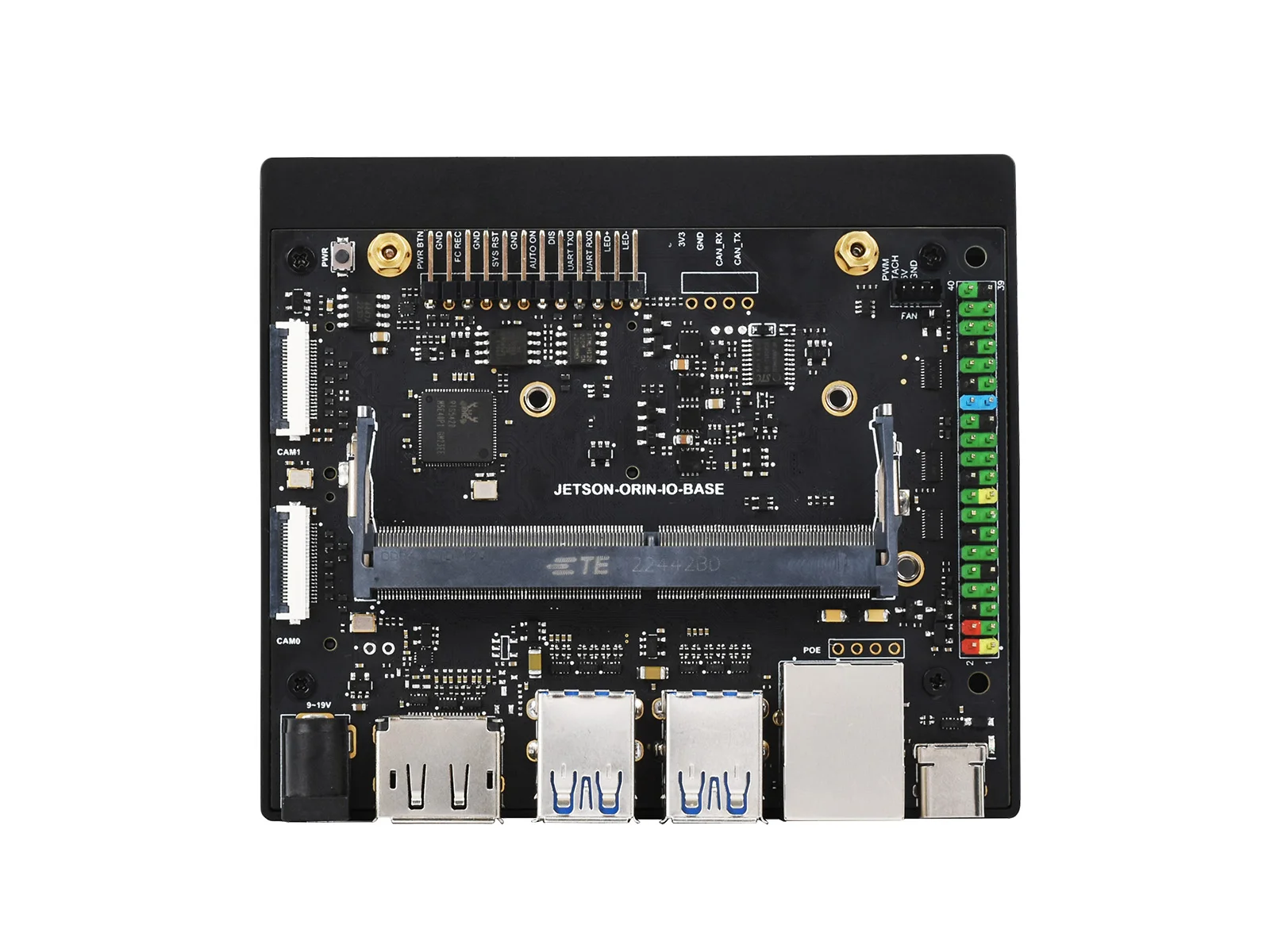

Zócalo DO-DIMM de 260 pines
para conectar el módulo Jetson Orin Nano/NXencabezado de 12 pines
Pines de adaptación para fuente de alimentación, botón de reinicio, configuración de recuperación de fuerza, depuración del puerto serie, habilitación de encendido automático y funciones de indicador de energía.Botón de encendido
2 conectores de cámara CSI de 22 pines
Conector de alimentación CC
Admite fuente de alimentación de amplio rango de 9 V ~ 19 V, compatible con enchufe macho de 5,5 × 2,4 mmConector DisplayPort
Soporta pantalla 4K4 puertos USB 3.2 Gen2 tipo A
Admite transmisión de datos de hasta 10 Gbps
Puerto RJ45 Gigabit Ethernet
Interfaz USB tipo C
para grabación del sistema y comunicación de datos.encabezado de 40PIN
Conector de ventilador PWM de 4 pines
M.2 Llave E
para conectar NIC inalámbrico2x M.2 Llave M
para conectar unidades de estado sólido NVMEConector de batería de respaldo RTC

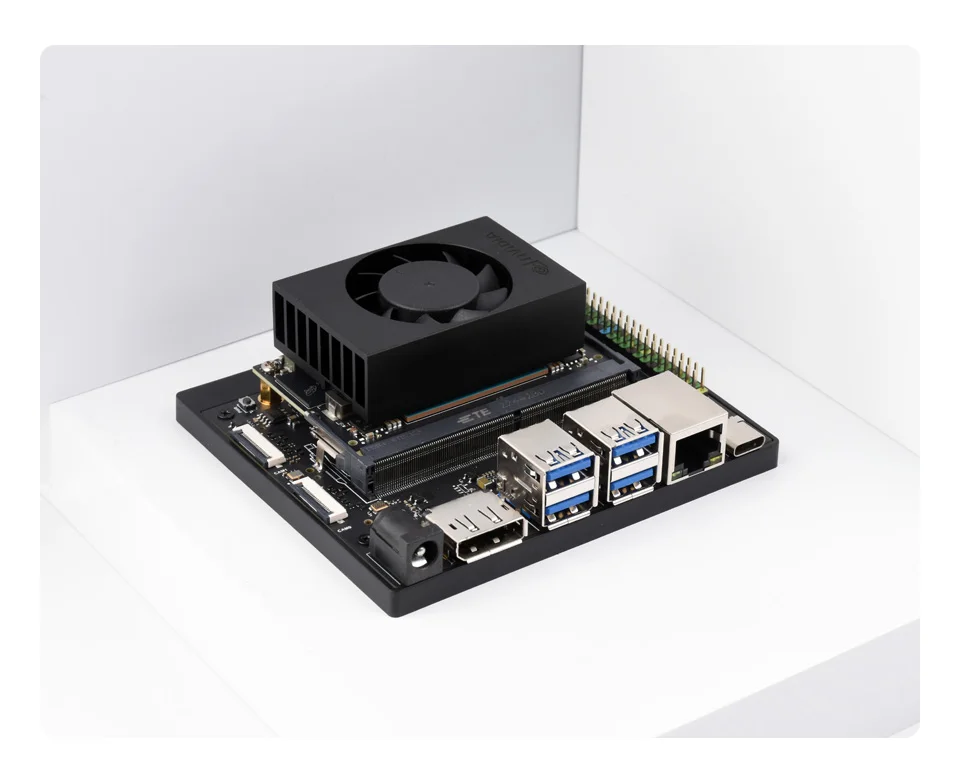

*Solo como referencia, el módulo Orin y el ventilador de refrigeración NO están incluidos.
Wiki:

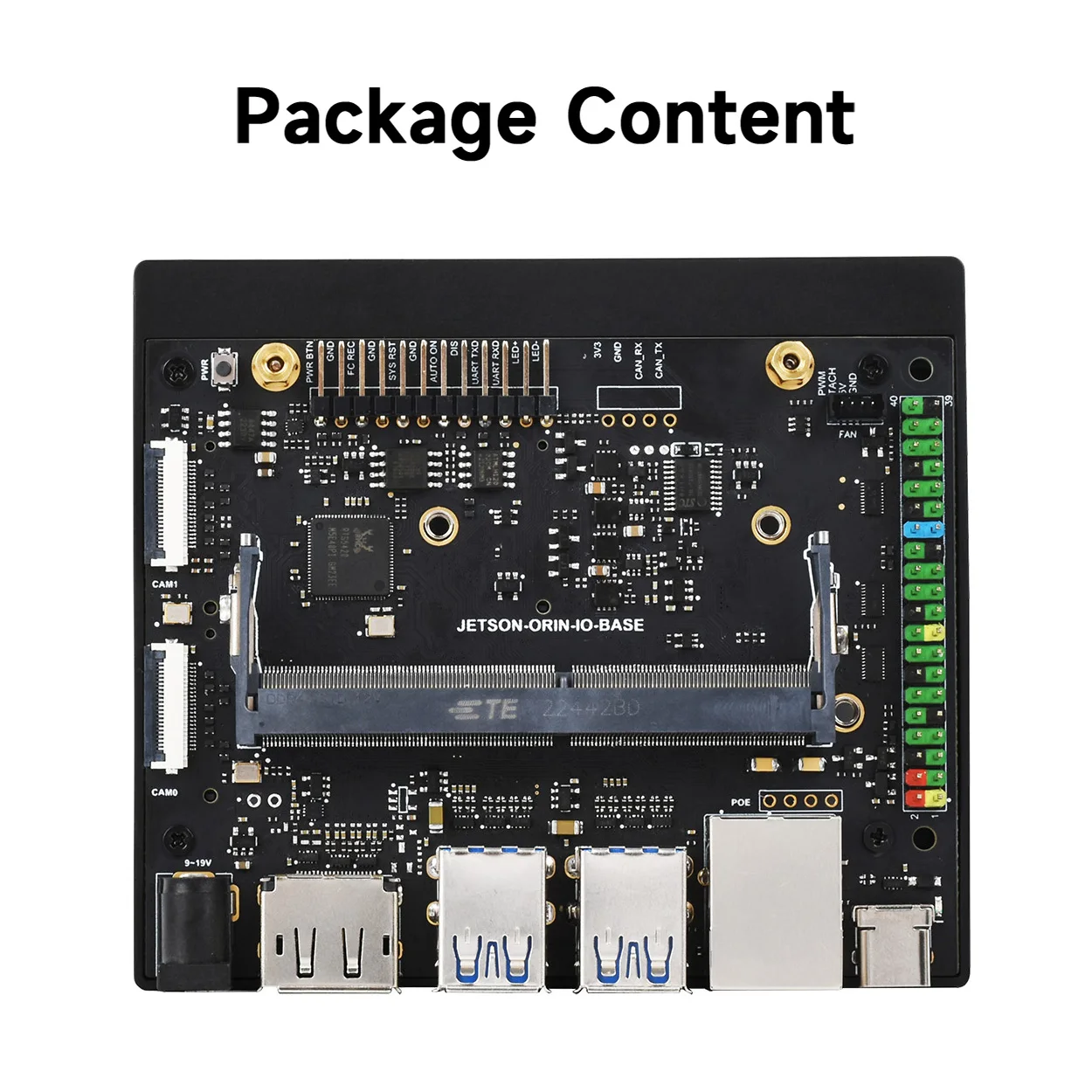

CONTENIDO DEL PAQUETE
Peso:0,082 kg
JETSON-ORIN-IO-BASE x1
