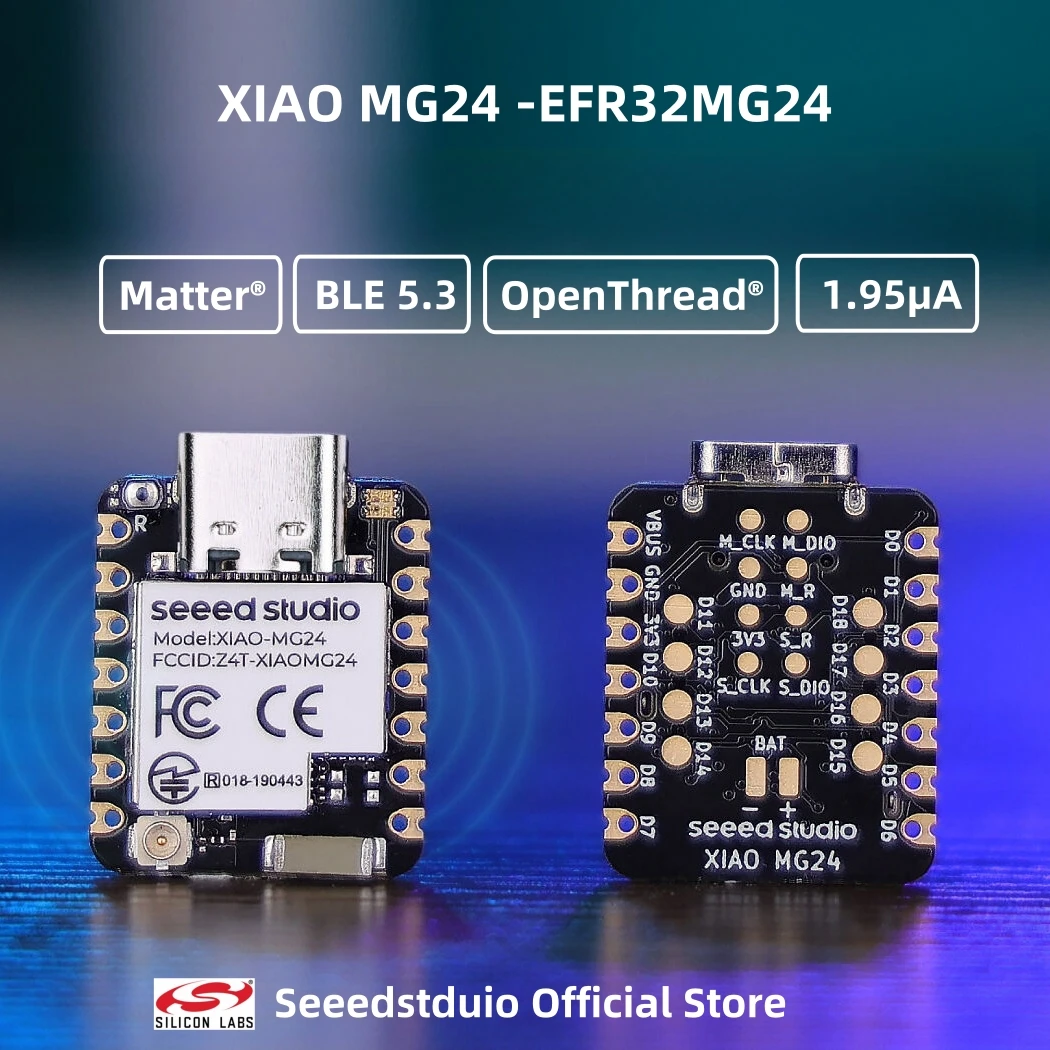

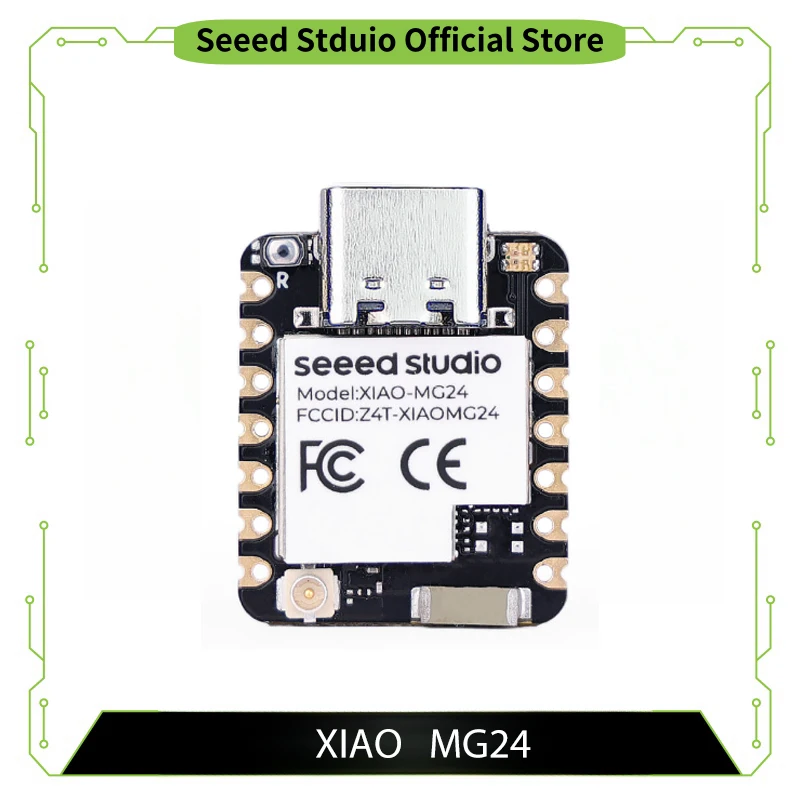

Placa de desarrollo Seeed Studio XIAO MG24 inalámbrica de potencia ultrabaja, rosca de materia BLE 5,3, EFR32MG24 SoC, Arduino, antena integrada

XIAO MG24 es una placa de desarrollo inalámbrico de consumo ultrabajo basada en el SoC EFR32MG24 de Silicon Labs, que presenta un ARM Cortex de 78 MHz de alto rendimiento®-Núcleo M33.eso importa® nativo sobre Thread® y Bluetooth® Bajo consumo de energía 5.3, todo compatible con Arduino® Núcleo.Con 4 MB de flash integrados, 19 GPIO, LED y circuito de carga, cuenta con modos de corriente de funcionamiento extremadamente baja y consumo ultrabajo, lo que lo convierte en una opción ideal para aplicaciones de IoT, especialmente proyectos que funcionan con baterías que utilizan Matter.® protocolos.

Característica

🌱MCU de alto rendimiento:SoC EFR32MG24 de Silicon Labs, ARM Cortex de 32 bits 78 MHz®-M33 con instrucción DSP

🌱Asuntos nativo:Compatible con materia® sobre hilo® y Bluetooth® Bajo consumo de energía 5.3, compatible con Arduino® Núcleo

🌱Excelente rendimiento de RF:Equipado con una antena integrada con alcance BLE de hasta 50 m en un lugar abierto sin interferencias de señal, reservando una interfaz para antena UFL externa

🌱Diseño de potencia súper baja:Consumo de energía inferior a 1,95 μA en modo de suspensión, ideal para proyectos que funcionan con baterías

🌱Ricos recursos integrados:Flash adicional de 4 MB a bordo, circuito de carga de batería a bordo, 19 GPIO, LED

🌱Seguridad cifrada en chip:Un motor seguro de hardware dedicado que contiene su propia CPU permite las funciones Secure Vault.

🌱Diseño clásico de XIAO:Sigue siendo el clásico diseño XIAO del factor de forma del tamaño del pulgar de 21 x 17,8 mm y el soporte de un solo lado, lo que lo hace perfecto para proyectos con espacio limitado, como dispositivos portátiles.

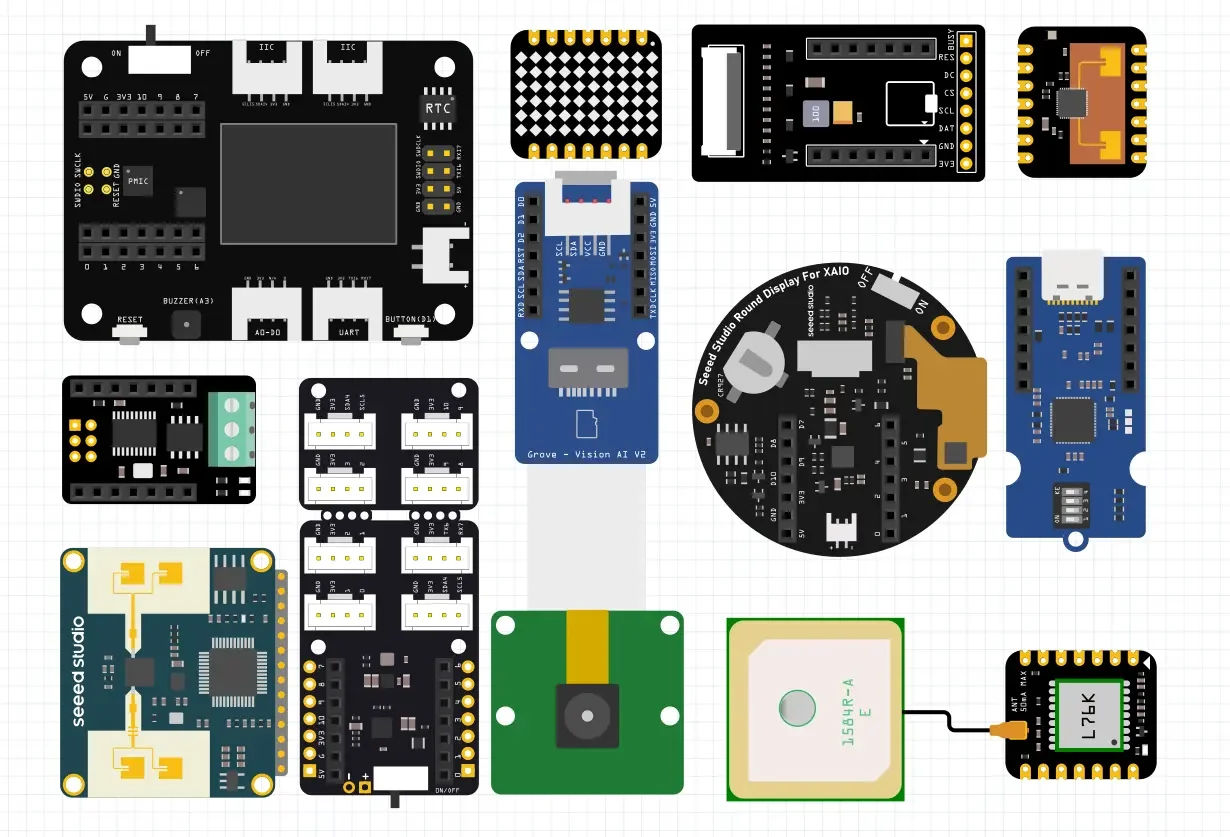

🌱Compatibilidad de kits y complementos de accesorios XIAO:Totalmente compatible con todos los complementos y kits de accesorios XIAO de expansión Grove, CAN-Bus, matriz LED, sensor Vision AI, pantalla redonda, módulo GSP, matriz de 2 micrófonos, pantalla ePaper, sensor mmWave, módulo LoRa y muchos más..

Al ser el 11o miembro de la familia Seeed Studio XIAO, el XIAO MG24 sigue siendo el clásico diseño XIAO (tamaño de pulgar, SMD, orificios para sellos).Todas estas características lo convierten en una opción perfecta para aplicaciones de automatización del hogar con espacio limitado o como una unidad lista para la producción para sus diseños de PCBA.(consulte nuestro Fusion Co-Create integrales prototipos, producción y promoción de servicios para explorar cómo ampliar sus diseños basados en XIAO).

Nota:

El manual de usuario XIAO SoM controla todos los materiales de hardware y software de XIAO, brindando pautas profesionales de diseño de productos para ayudarlo a acelerar ideas fuera del terreno, optimizar el diseño del producto y brindar una experiencia perfecta desde la selección de módulos hasta la producción en masa.Puedes consultar aquí más información.

Especificación

Producto

XIAO MG24

Sentido XIAO MG24

Procesador

Laboratorio de Silicona EFR32MG24

Laboratorio de Silicona EFR32MG24

ARM Cortex-M33 a 78MHz

ARM Cortex-M33 a 78MHz

RAM

256kB

256kB

Flash

1536 KB + 4 MB integrados

1536 KB + 4 MB integrados

LED

1LED de usuario, 1LED de alimentación

1LED de usuario, 1LED de alimentación

Sensores

-

Analógico integradoMicrófono

IMU integrada de 6 ejes

Interfaz

22Alfileres:

11x Analógico, 11x Digital,1xI2C,2x UART,2x SPI, todos los PWM

22Alfileres:

11x Analógico, 19x Digital, 2xI2C, 1x UART, 2x SPI, todos PWM

Botón

1 RESETBotón

1 RESETBotón

Seguridad

Aceleración criptográfica de hardware, verdadero generador de números aleatorios, ARM® TrustZone®, Bota segura, Desbloqueo de depuración seguro, etc.

Aceleración criptográfica de hardware, verdadero generador de números aleatorios, ARM® TrustZone®, Bota segura, Desbloqueo de depuración seguro, etc.

Baja potencia

1,95 μA

1,95 μA

Normal

6,71 mA

6,71 mA

Dormir

1,91 mA

1,91 mA

SoftwareCompatibilidad

ArduinoIDE

IDE de Arduino

Temperatura de trabajo

-20°C-70°C

-20°C-70°C

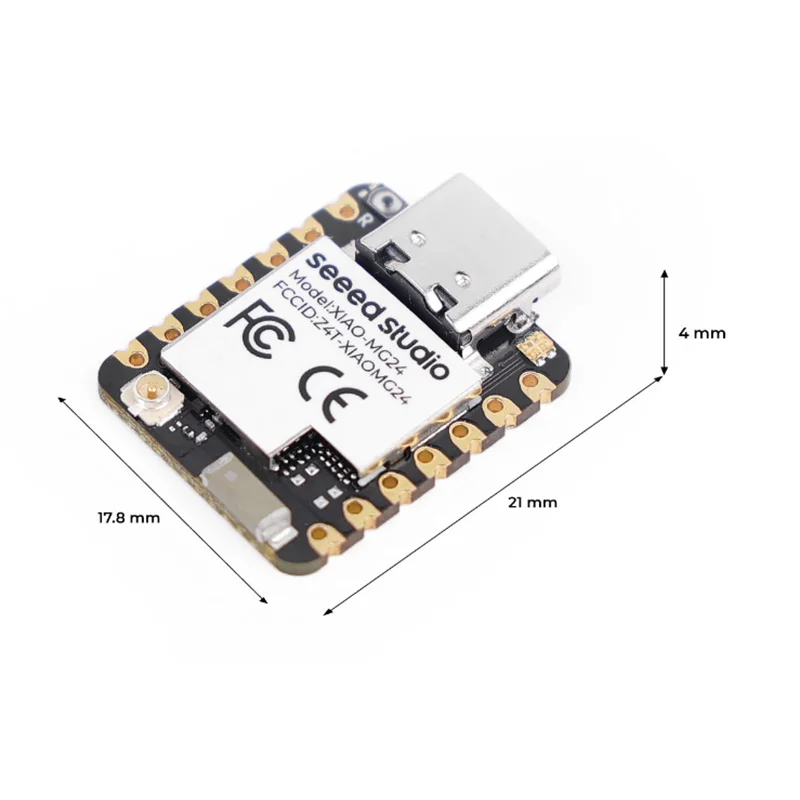

Dimensiones

21x17,8 mm

21x17,8 mm

Descripción general del hardware

• A bordo

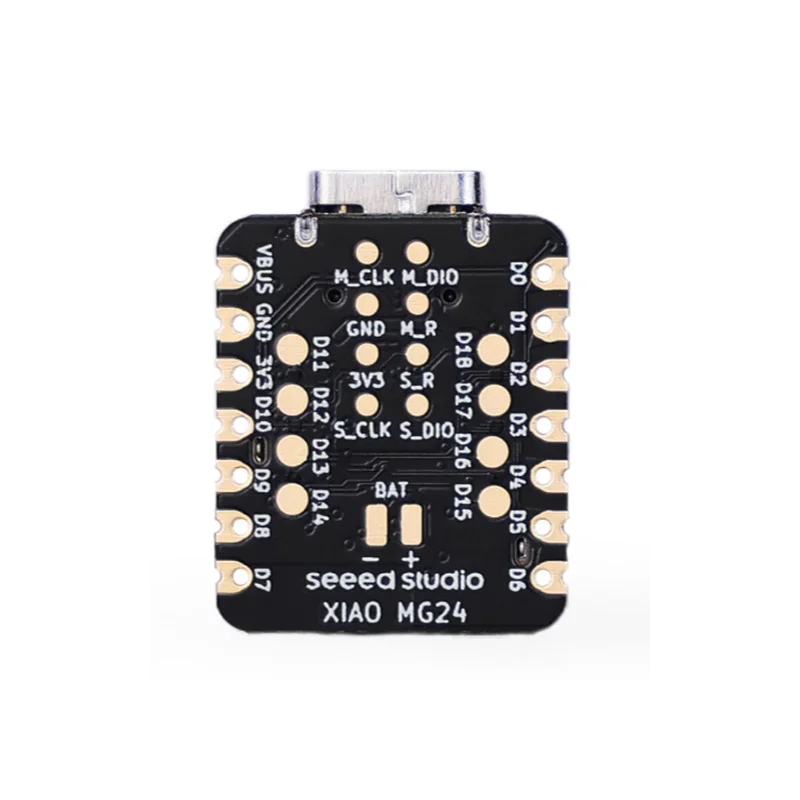

• PinOut

Aplicación

Es perfecto para Matter que funciona con baterías® proyectos en:

• Automatización del hogar inteligente: dispositivos como iluminación inteligente, termostatos y sistemas de seguridad que utilizan Matter.

• Detección y control remoto: Control inalámbrico de dispositivos en sistemas de automatización.

• Monitoreo ambiental: Sensores que funcionan con baterías para entornos interiores.

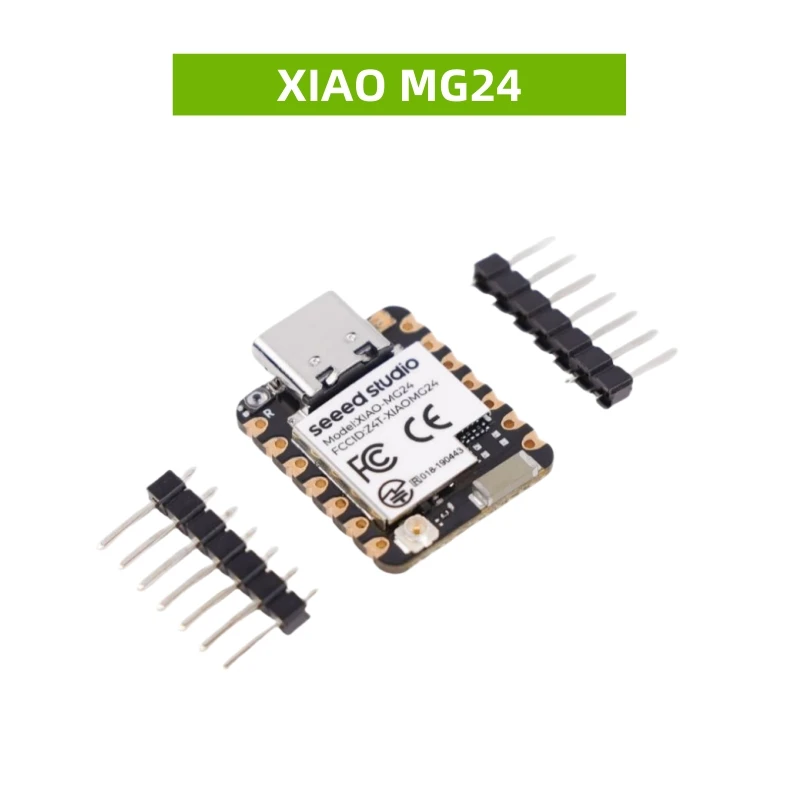

Lista de piezas

Ver Estudio XIAO MG24 x1

Cabezal de 7 pines x2
