Descripción
Característica
Nota:

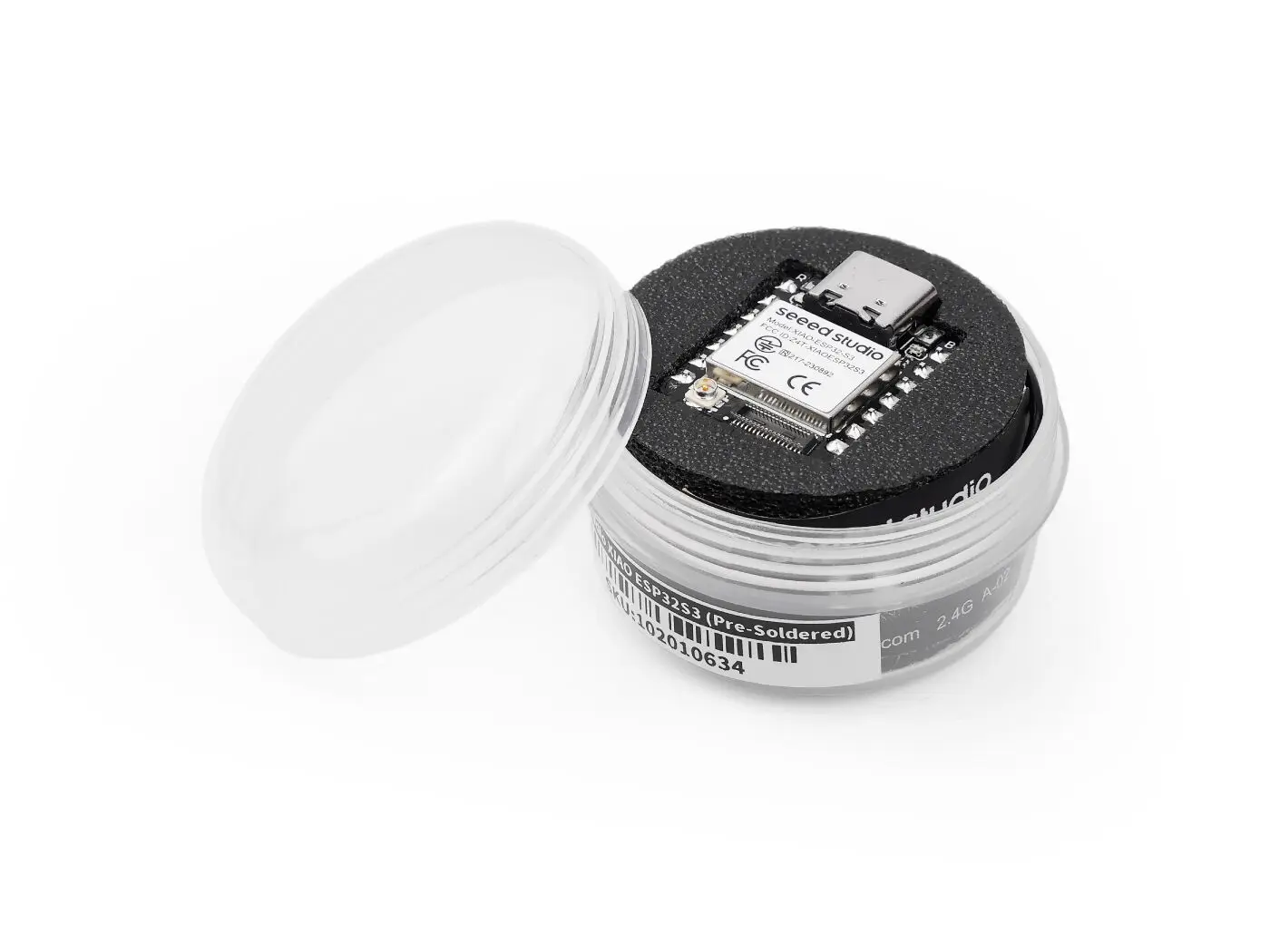

Estamos presentando unnuevo embalaje más duradero para todas las placas Seeed Studio XIAO (sin soldar, pre-soldar y más).Durante el período de transición, es posible que reciba placas XIAO en el embalaje actual o nuevo, mientras que la calidad del producto permanece.idéntico.Gracias por su comprensión.
Nota:

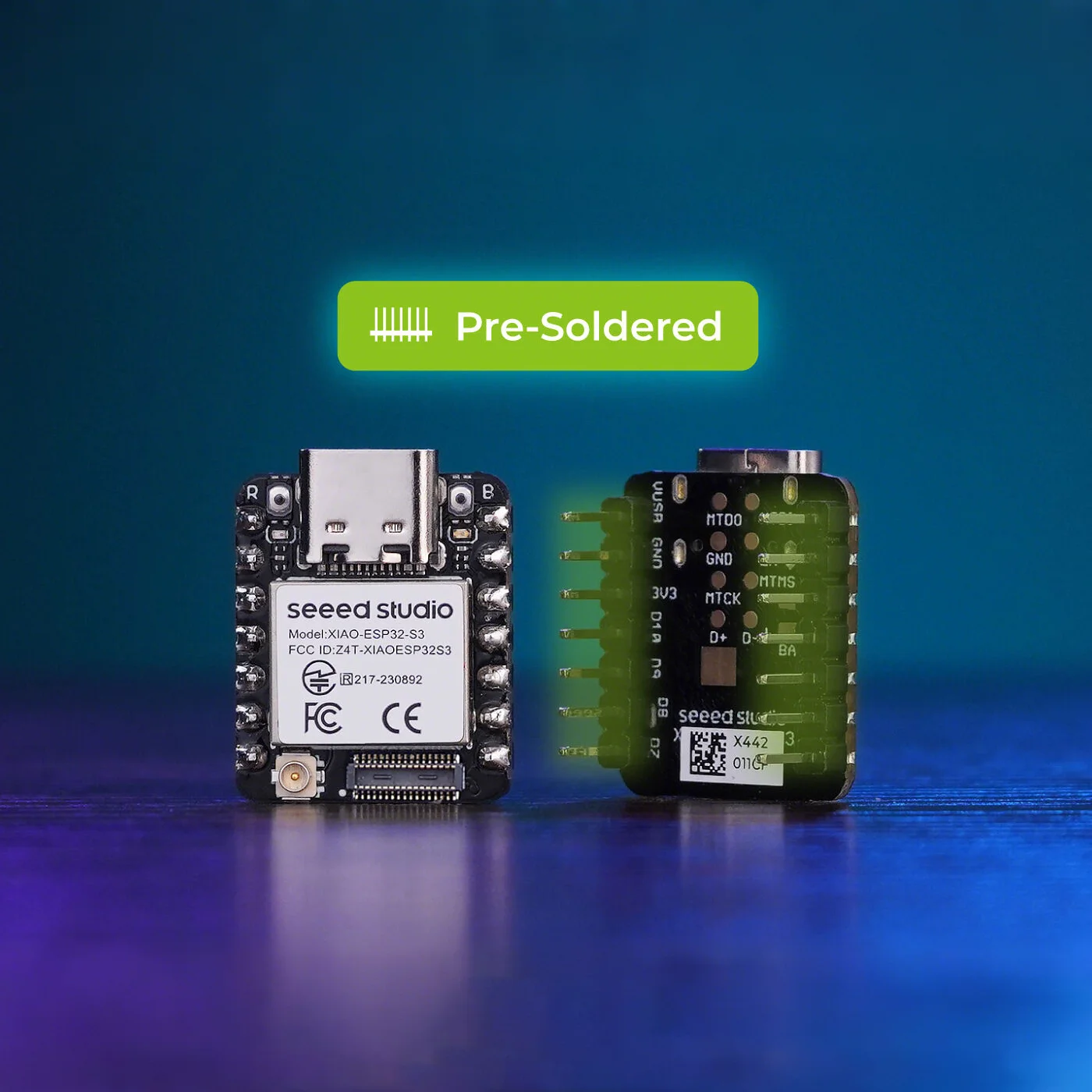

En respuesta a los requisitos del cliente: Recién fabricado 102010634, Seeed Studio XIAO ESP32S3 (pre-soldado) ahora cuenta con un conector B2B de 30 pines agregado.
Los envíos actuales pueden contener la versión anterior o actualizada de las unidades presoldadas, dependiendo del inventario del almacén regional, y una vez que se agote las existencias existentes, todo el futuro 102010634, Seeed Studio XIAO ESP32S3 (pre-solded) presentará el nuevo conector.
Potente placa MCU:Incorpora el procesador Xtensa de doble núcleo ESP32S3 de 32 bits que funciona hasta 240 MHz, monta múltiples puertos de desarrollo, compatible con Arduino/MicroPython
Excelente rendimiento de RF:Admite comunicación inalámbrica dual WiFi de 2,4 GHz y BLE 5.0, admite comunicación remota de más de 100 m cuando se conecta con la antena U.FL
Diseño de poder elaborado:Capacidad de gestión de carga de batería de litio, ofrece 4 modelos de consumo de energía que permiten el modo de suspensión profunda con un consumo de energía tan bajo como 14 μA
Diseño compacto del tamaño de un pulgar:21 x 17,8 mm, que adopta el factor de forma clásico de XIAO, adecuado para proyectos con espacio limitado como dispositivos portátiles
Perfecto para la producción:Diseño SMD y compatible con placa de pruebas, sin componentes en la parte posterior
Nota
El manual de usuario XIAO SoM controla todos los materiales de hardware y software de XIAO, brindando pautas profesionales de diseño de productos para ayudarlo a acelerar ideas fuera del terreno, optimizar el diseño del producto y brindar una experiencia perfecta desde la selección de módulos hasta la producción en masa.Puedes comprobaraquípara ver más información.
Kit de inicio con curso gratuito para todos los neofitos y entusiastas de la electrónica
Seeed Studio ha proporcionado laKit de inicio Grovejunto concursos libres y detalladospara que usted comience rápidamente con microcontroladores y dispositivos electrónicos, con respecto a todas las placas Seeed Studio XIAO, lo que le promete una excelente experiencia de aprendizaje.
No sólo se requiere programación sino también conocimientos en electrónica, lo que se le tomará paso a paso, desdecomprender los conceptos básicos para ejercitar los proyectos simples individualmente, finalmente poderConstruir proyectos complejos, interesantes y poniblespor tu cuenta, debido a unpráctico prototipo de producto electrónicodel curso.
Puedes tener acceso a laVer el ecosistema Studio Groveconectándolo al compatiblePlaca de expansión Seeed Studio XIAO.Hemos desarrollado más de400 módulos de bosque, cubriendo una amplia gama de aplicaciones que pueden satisfacer diversas necesidades.¡Comience y explore las infinitas posibilidades de la serie Seeed Studio XIAO!
Si está interesado en programar aprendizaje automático integrado, tenemosCodecraftprogramación visual que puede ayudarle a iniciar rápidamente su propio proyecto TinyML.Y hemos creado un#mismoCanal en nuestro servidor Discord, haga clic para unirse para crear, compartir, discutir y ayudarnos las 24 horas del día, los 7 días de la semana.
Ya tenemos 8 productos XIAO basados en diferentes soluciones de la familia XIAO,Para ayudarle a comprender mejor las diferencias y elegir la pieza más adecuada para sus proyectos, consulte laPágina ver de la serie Studio XIAO.
Parámetro
Ver Estudio XIAO ESP32S3
Procesador
ESP32-S3R8
Procesador Xtensa LX7 de doble núcleo y 32 bits que funciona hasta 240 MHz
Inalámbrico
Subsistema WiFi completo de 2,4 GHz
BLE: Bluetooth 5.0, malla Bluetooth
Memoria en chip
PSRAM de 8M y flash de 8MB
Interfaz
1x UART, 1x IIC, 1x IIS, 1x SPI,11x GPIO(PWM), 9x ADC, 1x LED de usuario, 1x LED de carga
1x botón Restablecer, 1x botón Inicio
Dimensiones
21x17,5 mm
Potencia
Voltaje de entrada (Tipo C): 5V
Voltaje de entrada (BAT): 4,2 V
Voltaje de funcionamiento del circuito (listo para funcionar):
- Tipo C: 5V@19mA
- BAT: 3,8 V a 22 mA
Corriente de carga de la batería: 100 mA
Modelo de bajo consumo de energía
(Energía de suministro: 3,8 V)
Modelo de suspensión de módem: ~ 25 mA
Modelo de suspensión ligera: ~ 2mA
Modelo de sueño profundo: ~ 14 μA
Consumo de energía habilitado para WiFi
Modelo activo: ~ 100 mA
Consumo de energía habilitado para BLE
Modelo activo: ~ 85 mA
Temperatura de trabajo
-40°C ~ 65°C
Descripción general del hardwareA bordo

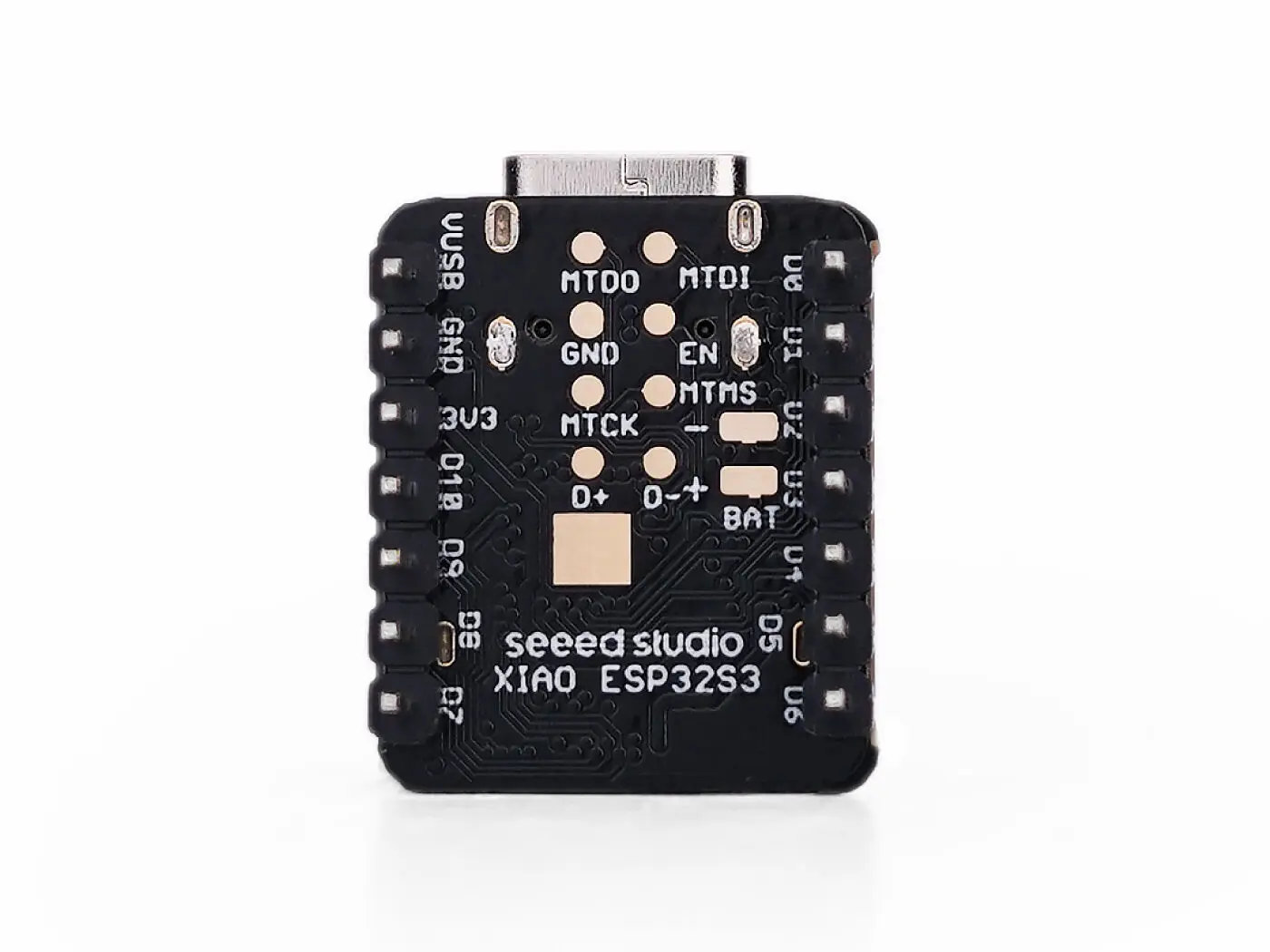

PinOut
Internet de las cosas
Dispositivos portátiles
Casas inteligentes
Robótica
Monitoreo de la salud
Educación
Redes de bajo consumo (LP)
Prototipos rápidos

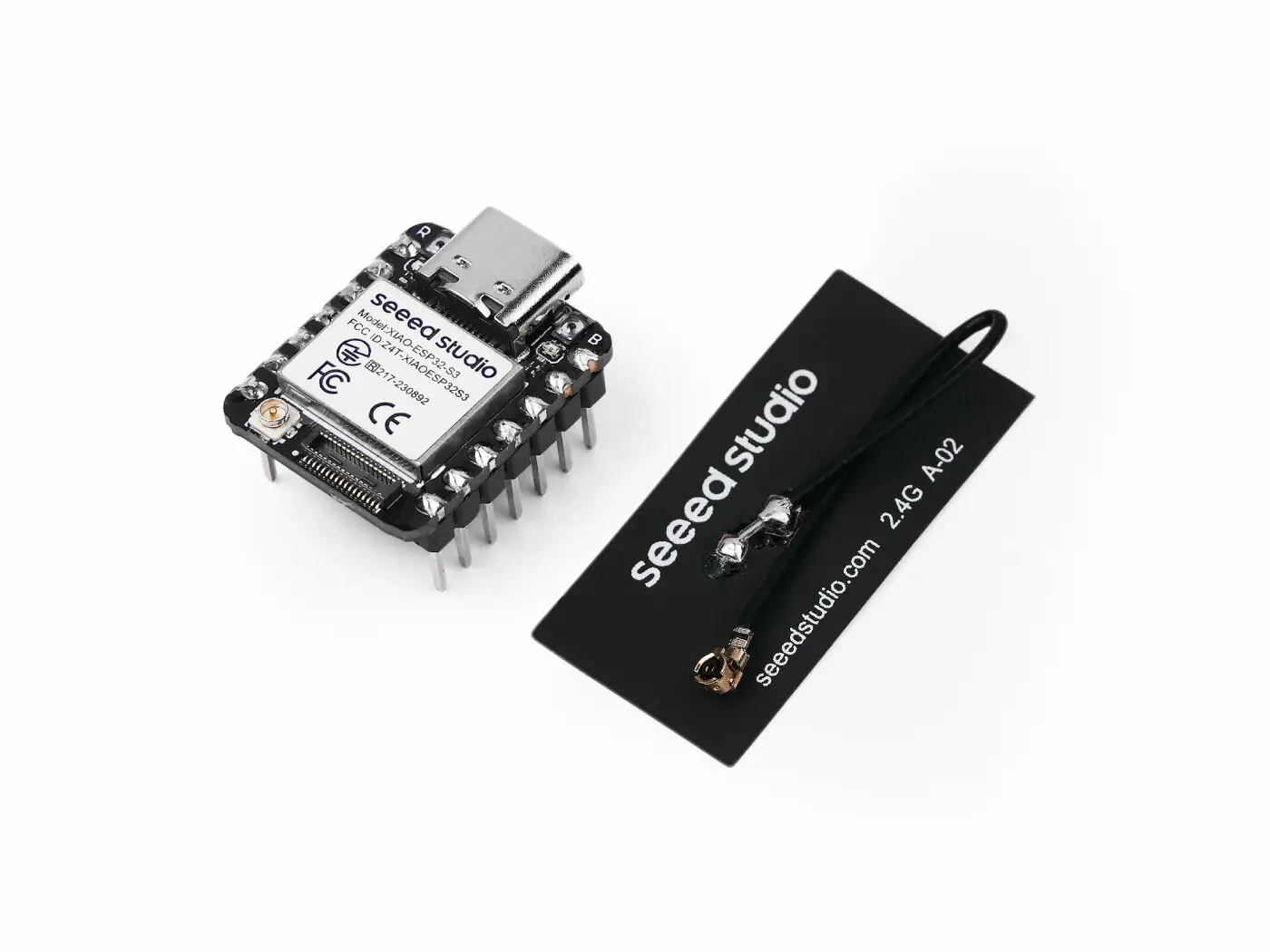

Vered Studio XIAO ESP32S3 (Precoldado)
1
Antena
1
