Placa de desarrollo RP2350 Plus, procesador de microcontrolador, procesador de arquitectura Dual Core Dual Type-C para Raspberry Pi RP2350A
Características del producto:
Adopta el chip microcontrolador RP2350A compatible con Raspberry Pi.
Doble núcleo único, doble arquitectura, equipado con doble núcleo
Procesador ARM Cortex-M33 y doble núcleo.
Procesador Hazard 3 RISC-V funcionando hasta 150MHz.
520 KB de SRAM integrados y 4 MB de Flash en chip.
Adopta la interfaz tipo C, manteniéndose al día con la tendencia de los tiempos,
No es necesario enredarse con la conexión hacia adelante y hacia atrás.
Interfaz de carga y descarga de batería de iones de litio integrada,
lo cual es favorable para que el producto se utilice en escenarios móviles.
Chip DC-DC integrado MP28164, un chip buck-boost [DC-DC de alta eficiencia,
Corriente de carga de hasta 2A.
Diseño de orificio para sello, se puede soldar directamente e integrar en
el propio diseño de la placa base del usuario.
Soporte de dispositivo y host USB1.1.
Admite modos de suspensión e hibernación de bajo consumo.
Se puede reconocer como almacenamiento masivo para descargar arrastrar y soltar a través de USB.
Hasta 26 pines GPIO versátiles.
2 SPI, 2 I2C, 2 UART, 4 ADC de 12 bits y 16 canales PWM controlables.
Reloj y temporizador de precisión en chip.
Sensor de temperatura incorporado.
Biblioteca de puntos flotantes acelerados en chip.
12 máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados.

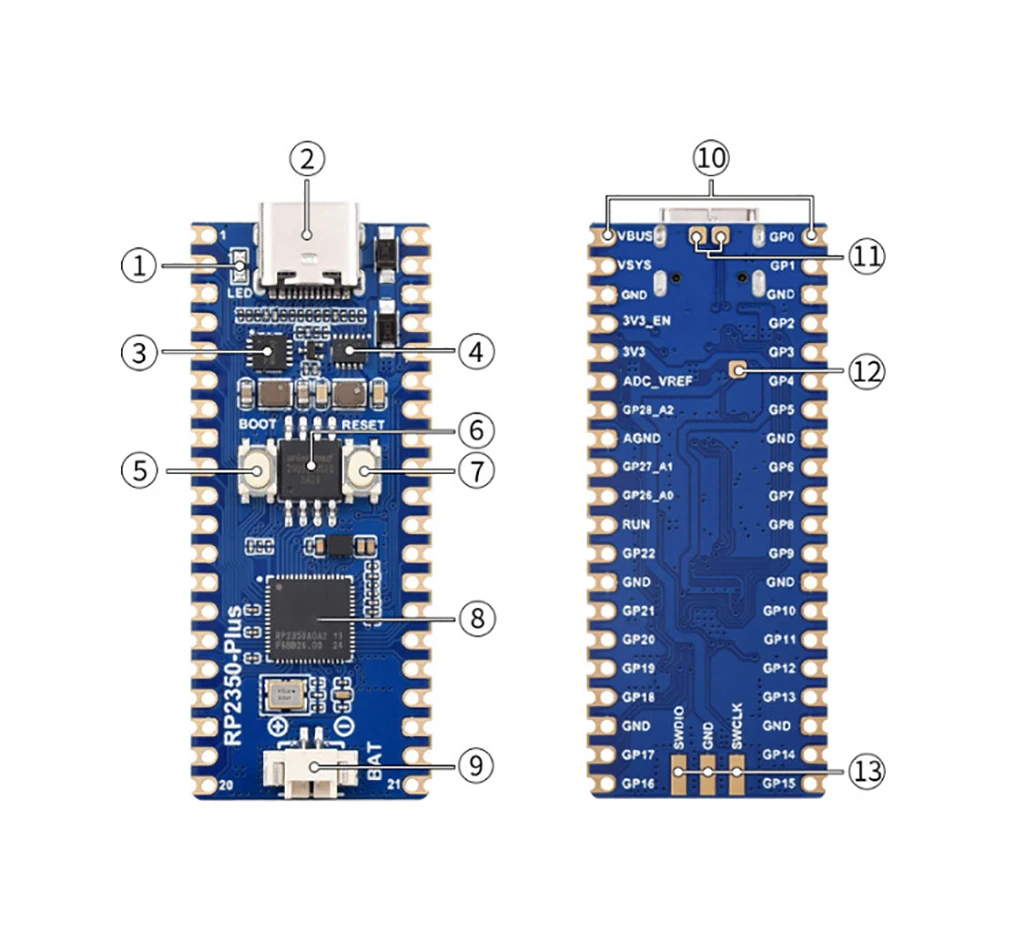

Introducción.
1.LED
LED de usuario (no LED de encendido)
2.Conector USB tipo C
3.ETA6096
Cargador de batería de iones de litio de alta eficiencia
4.Chip buck-boost DC-DC de alta eficiencia MP28164
5.Botón BOOT
Presiónelo cuando reinicie para ingresar al modo de descarga.
6.Chip Flash en chip
4 MB: W25Q32JVSSIQ
7.Botón RESET
Botón de reinicio
8.RP2350A
Procesador de doble núcleo, frecuencia de operación de hasta 150 MHz
9.Conector de batería
Conector MX1.25, se puede utilizar para acceder a la batería de litio de 3,7 V,
admite carga y descarga
10.Interfaz de pin
Compatible con la interfaz estándar Raspberry Pi Pico 2
11.Punto de prueba USB
Puede conducir a la interfaz USB
12.Punto de prueba BOOT
Conectado al botón BOOT
13. Interfaz de depuración
