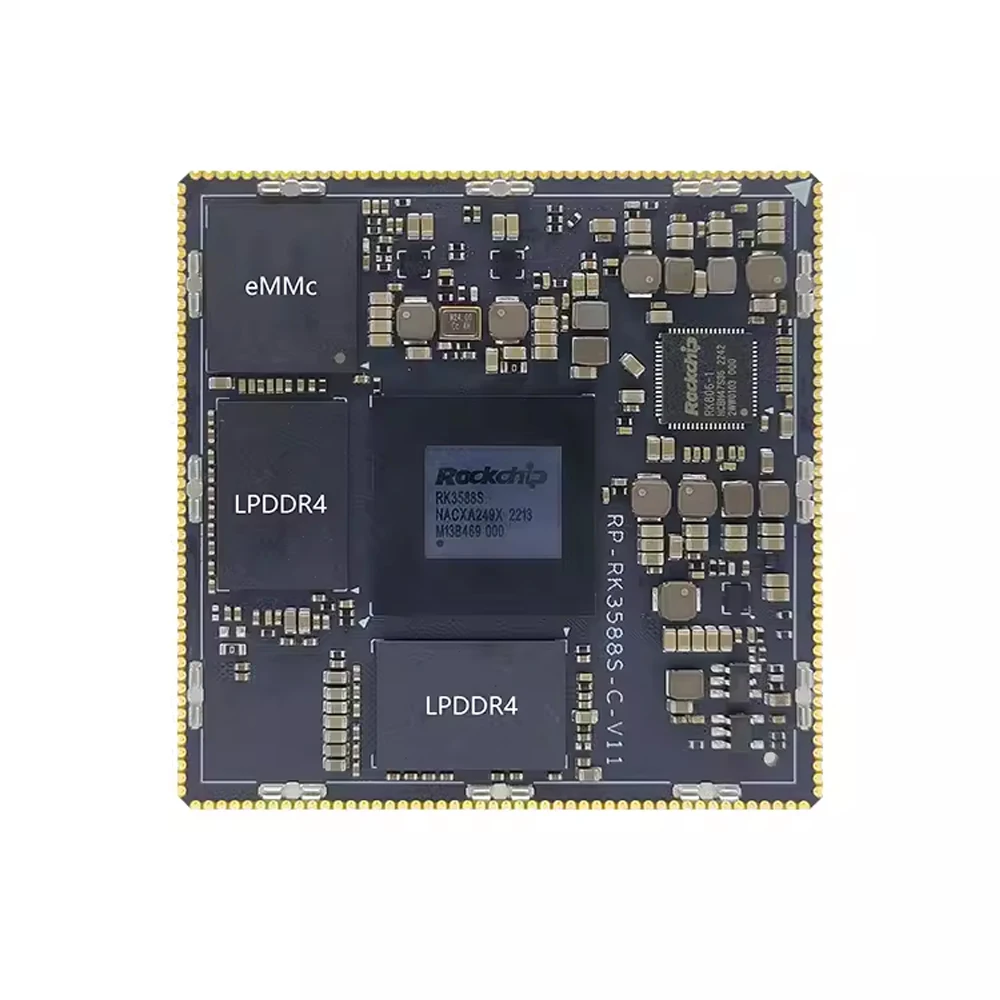

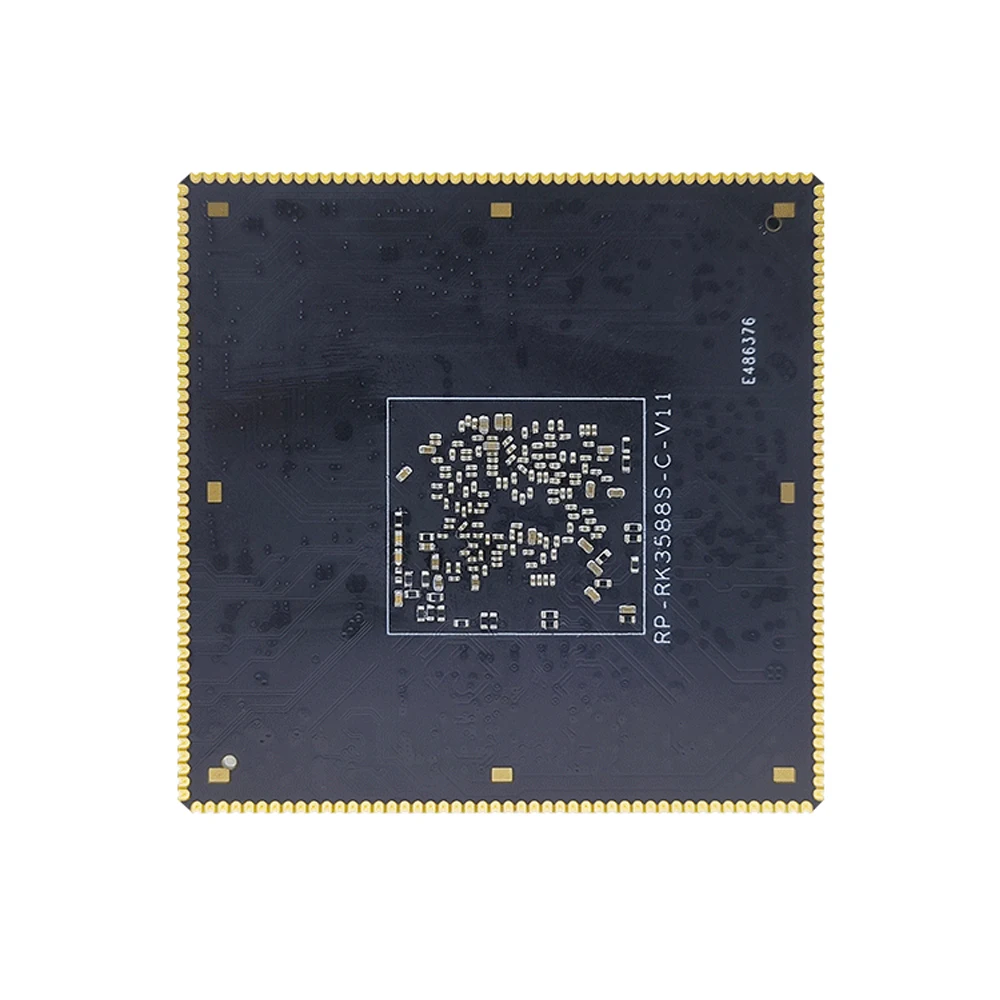

Placa de desarrollo Rockchip RK3588S RP-RK3588S placa central con orificio para sello Mali G610 MP4 compatible con Android12,ubuntu18.04
218,39 €
Selección del modelo
Bundle (Pack)
Color
Para descargar las herramientas, el controlador y el firmware utilice el siguiente enlace:

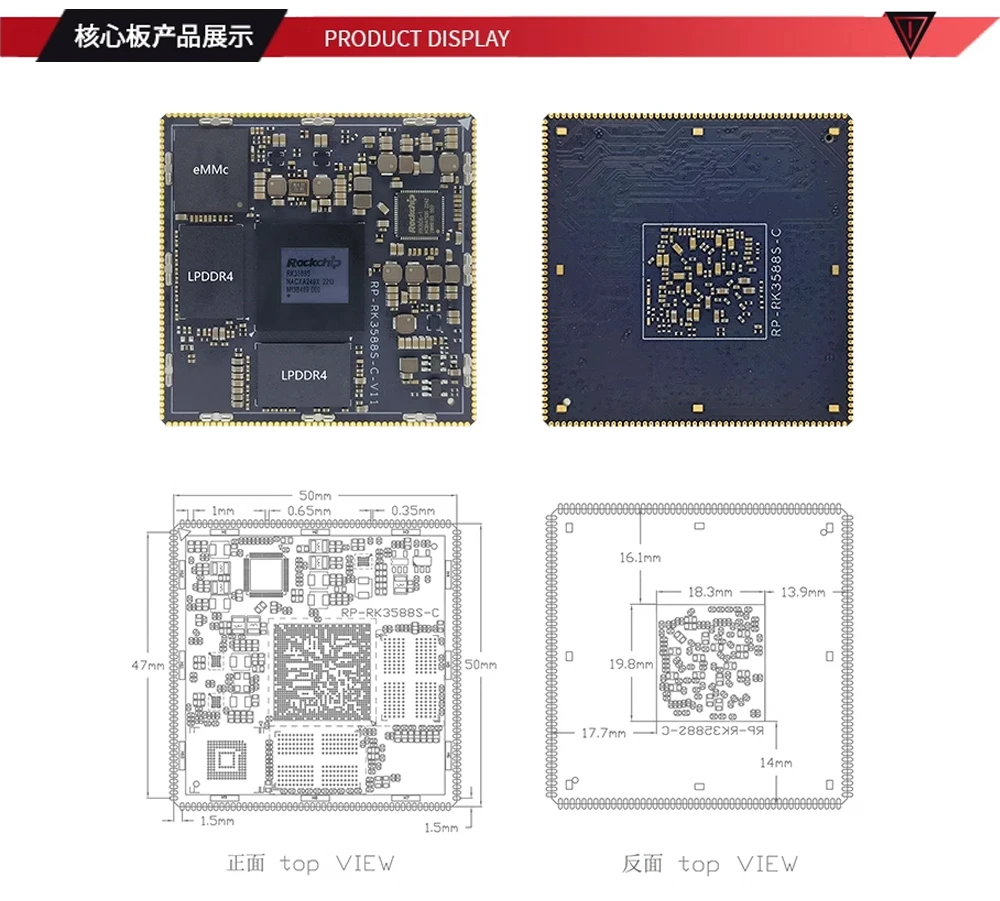

Principales indicadores de hardware
tamaño
50 mm de largo * 50 mm de ancho * 3 mm de alto
método de conexión
agujero para sello
CPU
ROCKCHIP RK3588S Octa-Core A76+A55
NPU
6T OPS
GPU
Mali G610 MP4
Memoria
LPDDR4x 4GB/8GB/16GB
memoria
Estándar EMMC 5.1 32G/64G/128G opcional 256G
gestión de energía
RK806
Voltaje de funcionamiento
3,4-5.5 V MÁX. 15 W
sistema de soporte
Android12/ubuntu18,04/Linux5.10+QT5.15/débian11
Temperatura de funcionamiento
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.
Interfaz común de la placa central
hdmi
La salida HDMI de alta definición de 1 canal admite una pantalla de hasta 4K
EDP
1 canal 4Lane eDP hasta 1080P
DP
DP de 4 carriles de 2 vías hasta 4K
MIPI DSI
MIPI DSI de 2 vías hasta 2K
MIPI CSI
Entrada CSI MIPI CAMERA de 1 vía
I2S
I2S de tres vías, 8 canales bidireccionales/2 canales unidireccionales
PCIe
PCIE2.0 de 2 vías x1
SATA
2 vías SATA3.0
USB2.0
USB2.0 independiente de 3 vías, una de las cuales es OTG
USB3.0
Interfaz USB 3.0 de 1 vía (compartida con DP)
ethernet
Interfaz Ethernet RGMII de 1 vía
UART
10 puertos serie
SPI
SPI de 4 vías
I2C
I2C de 7 vías
PWM
PWM de 13 vías
SDIO
2 interfaces SDIO, una para tarjeta TF y otra para SDIO WIFI
ALCANCE
Interfaz de entrada ADC analógica de 3 vías
CAN
3 bus CAN
GPIO
GPIO multiplexable hasta 102
actualización
Admite actualización local de tarjeta USB/TF
Tabla de parámetros actuales
proyecto
el más pequeño
típico
máximo
Parámetros de potencia
Voltaje
6.5
12V
15
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Con prueba de corriente de backplane
Corriente de arranque
165 mA
275 mA
652 mA
Corriente de reposo de escritorio
195 mA
medio ambiente
Humedad relativa
--
65%
estilo span="v

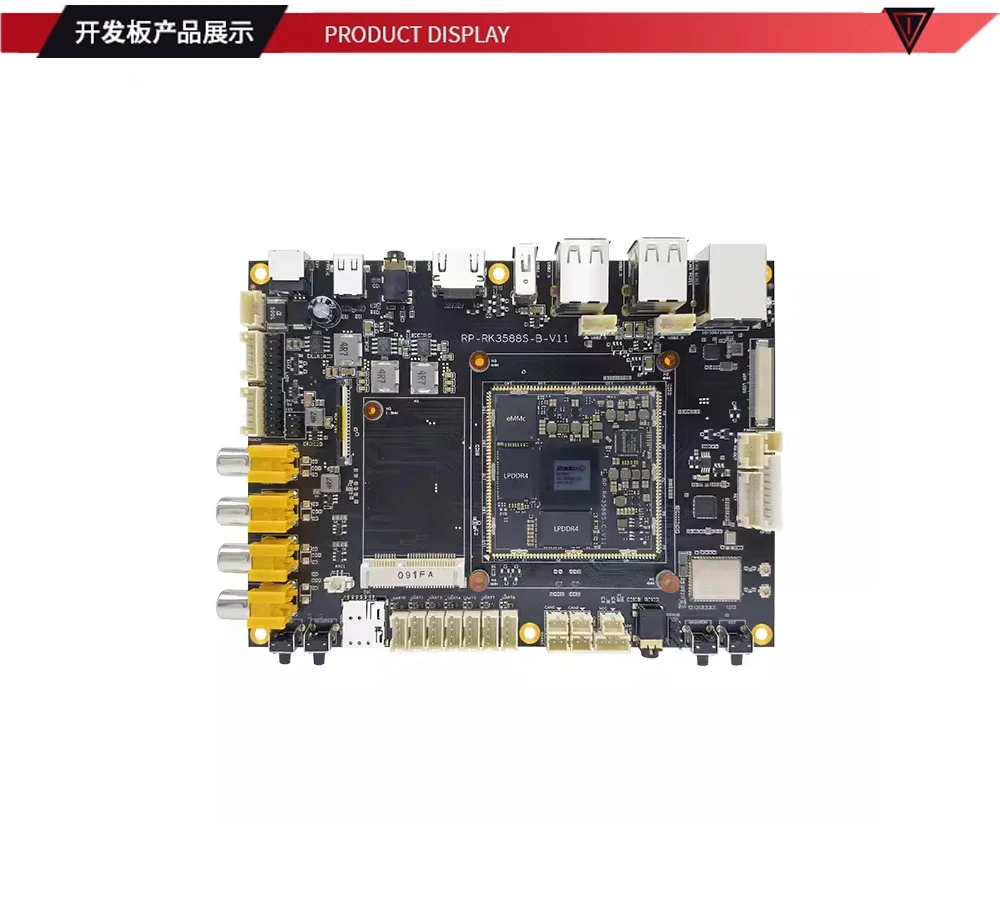

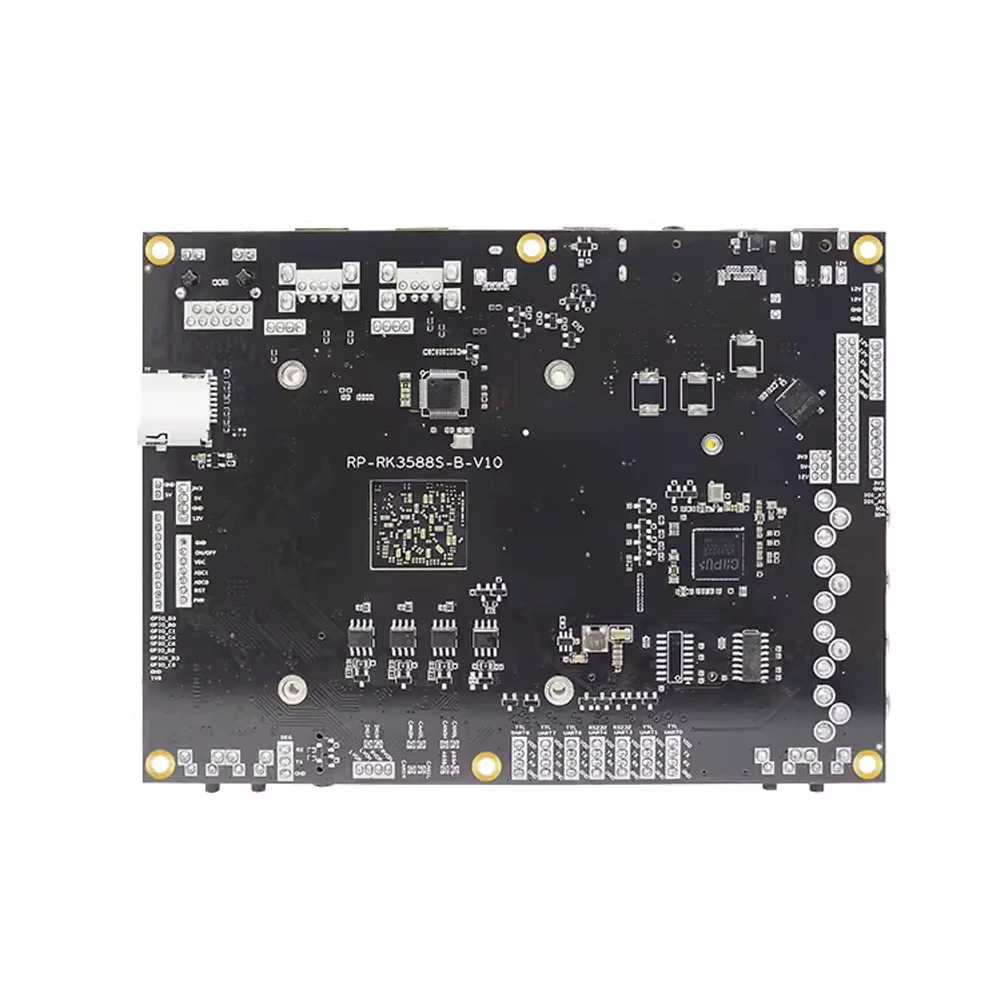

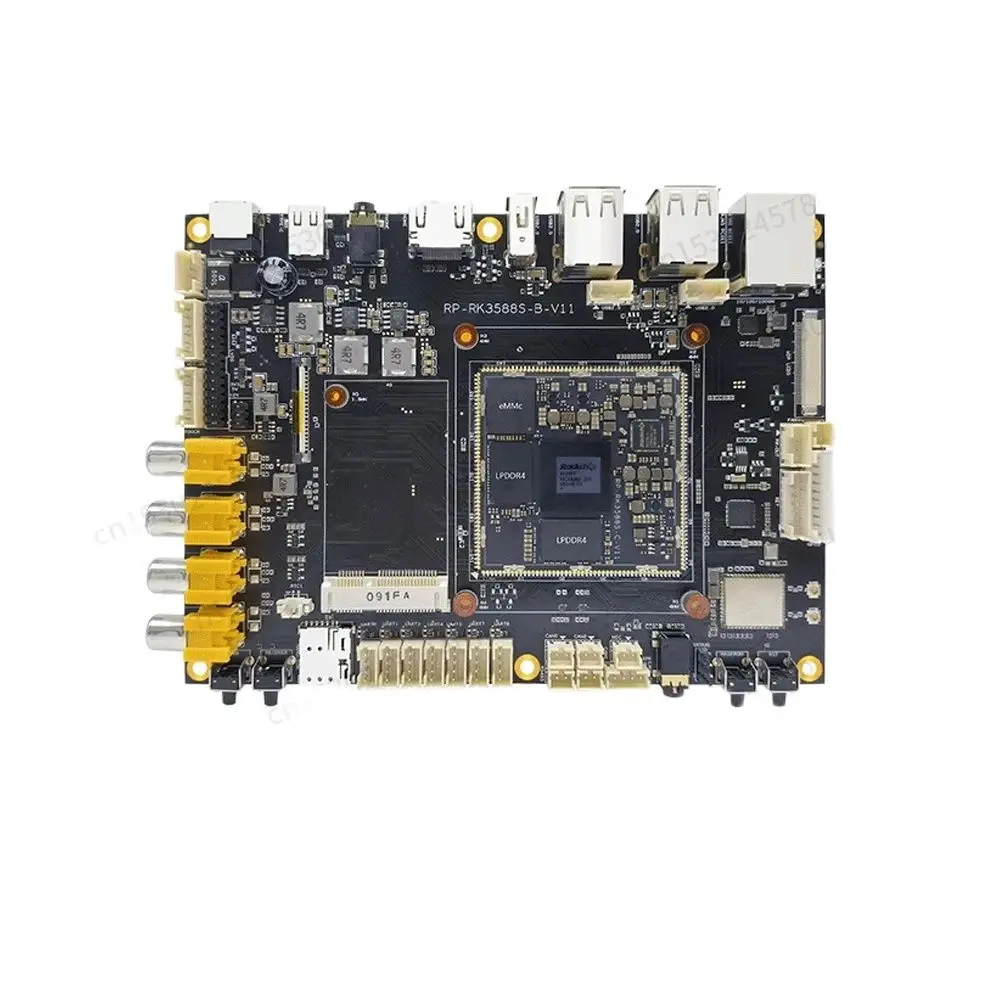

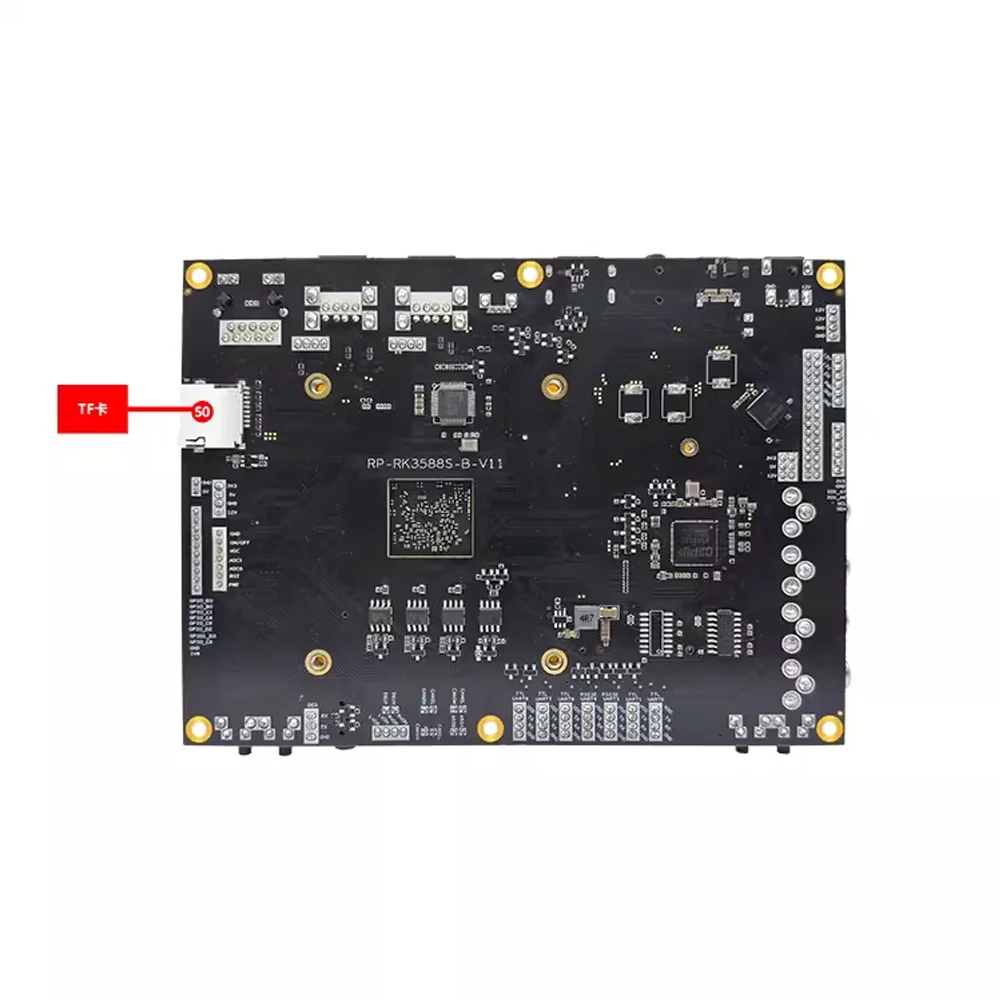

Principales parámetros de hardware

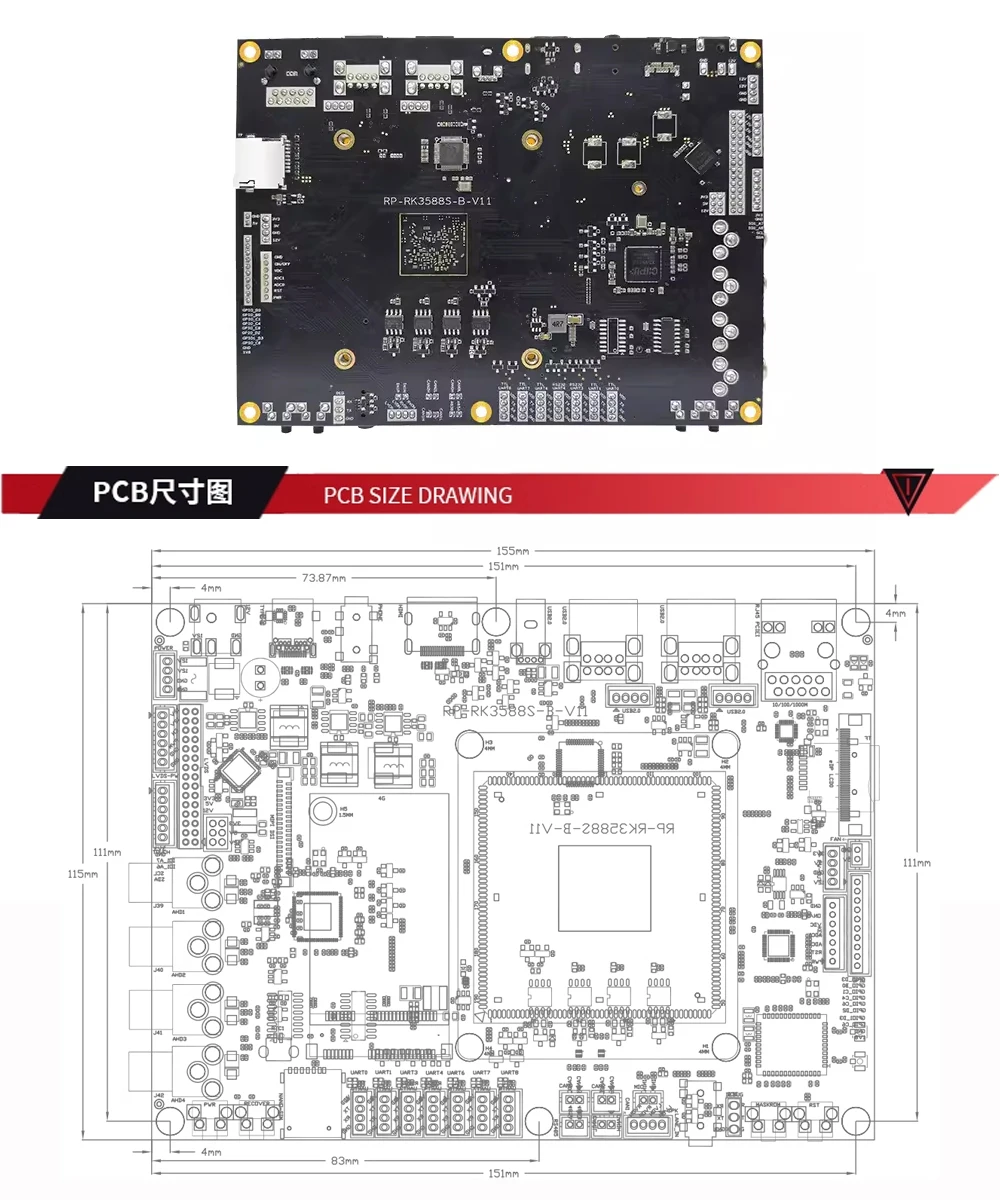

Tamaño de la placa base
155 mm de largo * 115 mm de ancho * 17 mm de alto
CPU
ROCKCHIP RK3588 Octa Core (A76+A55)
NPU
Unidad de red neuronal de potencia informática 6T
GPU
ARM G61 MP4
Memoria
LPDDR4x se puede configurar con 4GB/8GB/16GB
memoria
EMMC 5.1 se puede configurar con 32 GB/64 GB/128 GB
gestión de energía
RK809-1
Voltaje de funcionamiento
Por encima de 12V 2A
sistema de soporte
Andriod12/ubuntu18,04/Linux5.10+QT5.15/débianas11
temperatura de trabajo
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.

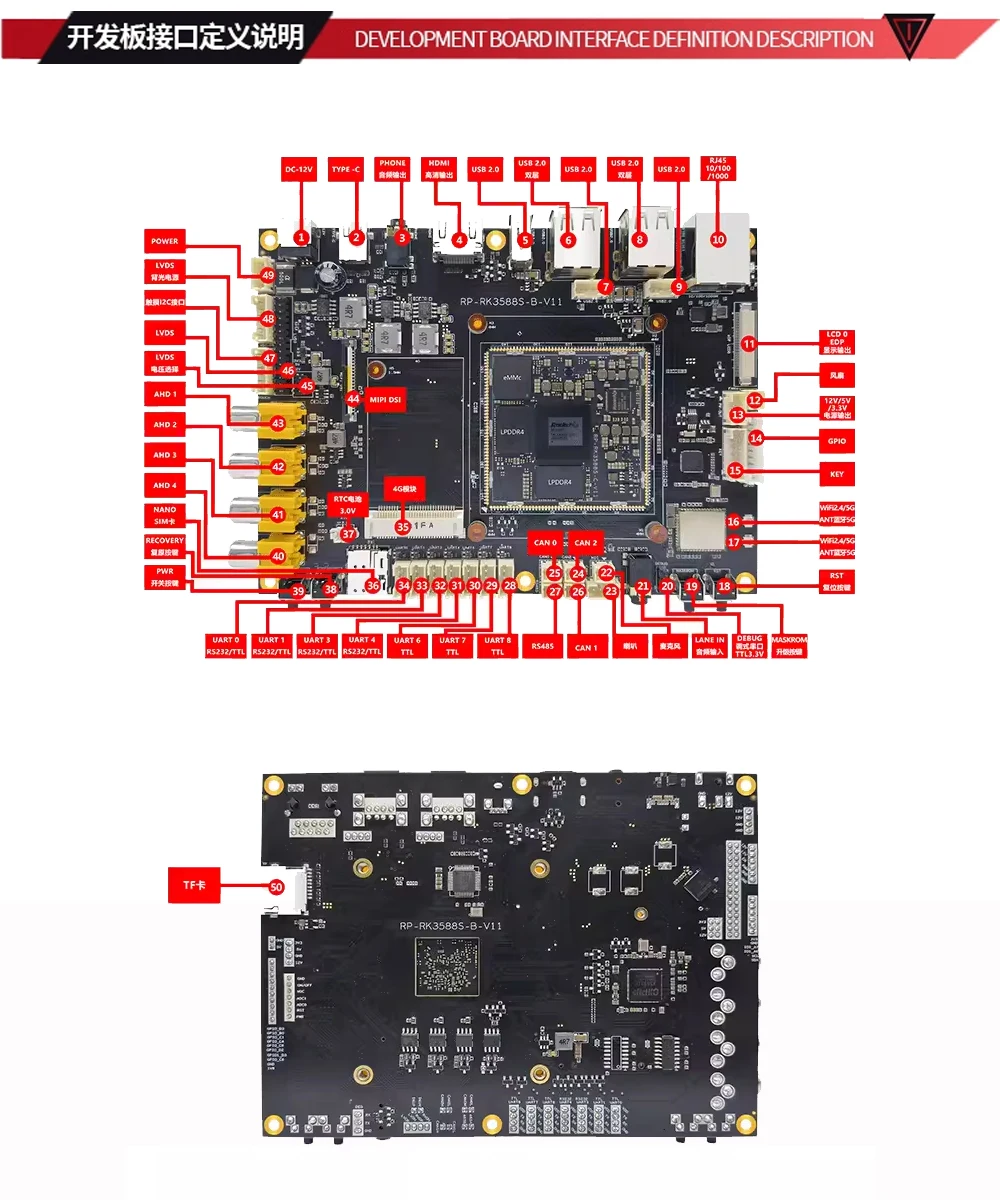

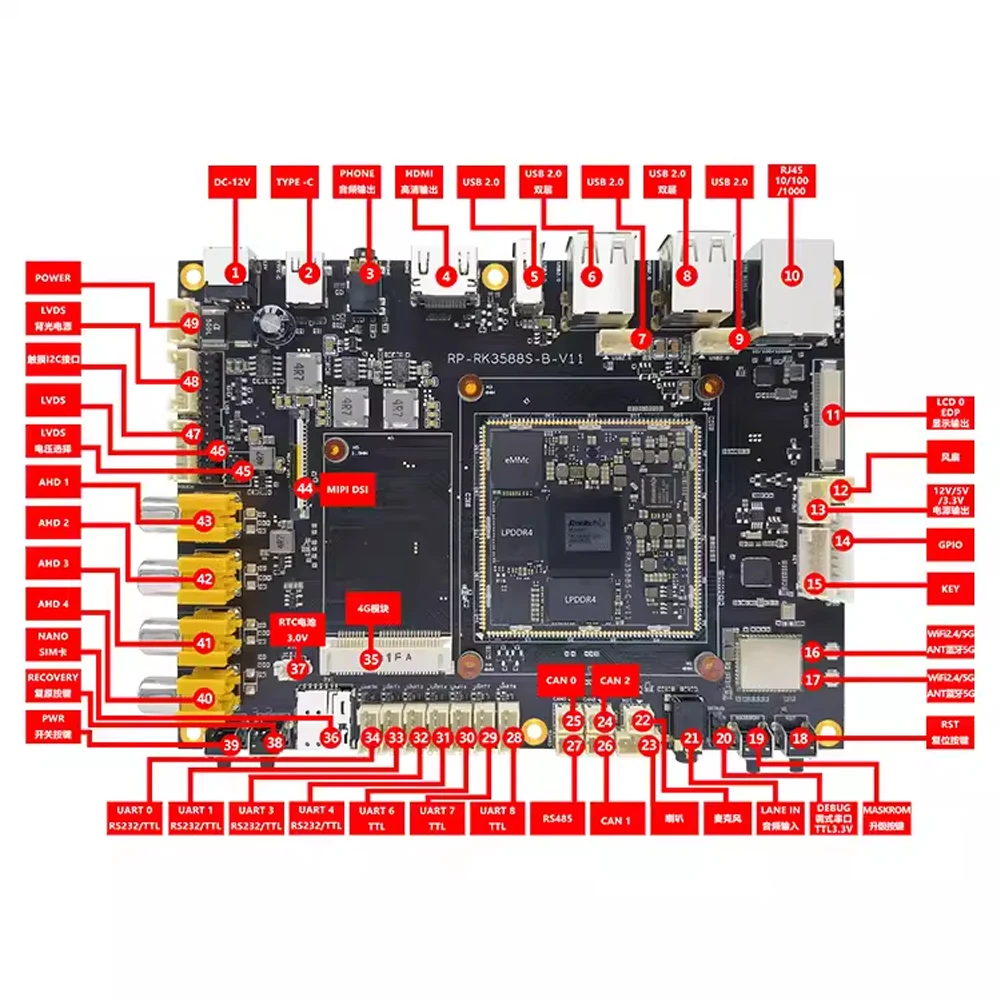

Interfaz común de la placa base
CORREO USB
8 puertos USB (5 externos, 2 internos, 1 TYPE-C)
puerto serie
7 puertos serie, 4 de los cuales se pueden configurar en RS232 o TTL, y uno de los cuales es depuración
I2C
I2C de 1 vía
CAN
Autobús CAN de 3 vías
RS485
1 canal RS485
GPIO
8 GPIO disponibles
Salida HDMI
1 salida HDMI, admite hasta 4K (multiplexada con eDP)
Entrada AHD
Admite entrada AHD 720P de 4 vías
Pantalla MIPI DSI
Admite pantalla MIPI DSI de 2 vías
pantalla eDP
Interfaz de pantalla eDP de 2 canales (multiplexada con HDMI)
Pantalla LVDS
Admite salida LVDS de doble canal de un solo canal, hasta 1920x1080
salida de voz
Salida de canal izquierdo y derecho de auriculares unidireccional, salida de altavoz de 2 vías 3W/8 ohmios
Entrada de voz
Entrada de micrófono unidireccional
Ethernet
Admite un Gigabit Ethernet (PCIE)
WIFI
Compatible con WIFI 6 (AP6275)
Bluetooth
1 canal 5,0G Bluetooth+BLE (AP6275)
RTC
El consumo de energía del chip RTC externo (HYM8563) es inferior a 0,2uA
4G
Módulo 4G incorporado, compatible con Quectel y Zhanrui
Tarjeta TF
Admite tarjeta TF
Reloj RTC en tiempo real
La batería de botón externa admite ahorro de tiempo de apagado (HYM8563) independiente)
Actualización del sistema
Admite actualización USB local
MESA DE PARÁMETRO CORRENTE
proyecto
mínimo
típico
máximo
Parámetros de potencia
Voltaje
6.5
12V
15
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Incluyendo prueba de corriente del backplane
Corriente de encendido
165 mA
275 mA
652 mA
Corriente de reposo de escritorio
195 mA
alrededor
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-10℃
--
75℃
temperatura de almacenamiento
-30℃
-0℃
100℃
