Descripción
Nombre de la lista de accesorios de la placa base RP-RK3568J
Número de pieza
configurar
Detalles
Precio de venta
impuesto incluido

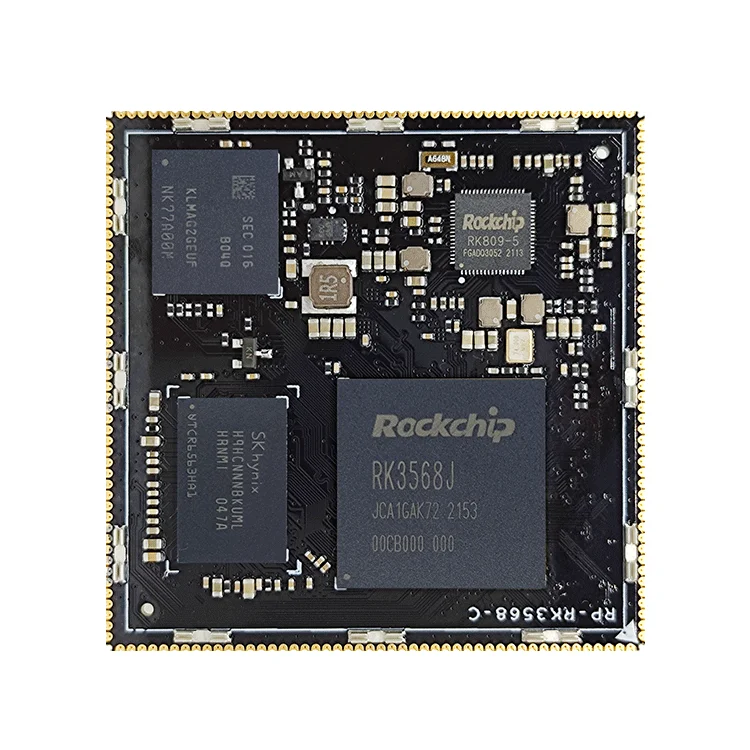

Placa central RP-RK3568J 2+16 de grado industrial, impuestos incluidos
C134
Orificio para sello/con cubierta protectora + almohadilla térmica
Estándar
$102
Placa base de prueba de soporte, póngase en contacto con el servicio al cliente
Configuración estándar: antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$157
Principales indicadores de hardware
tamaño

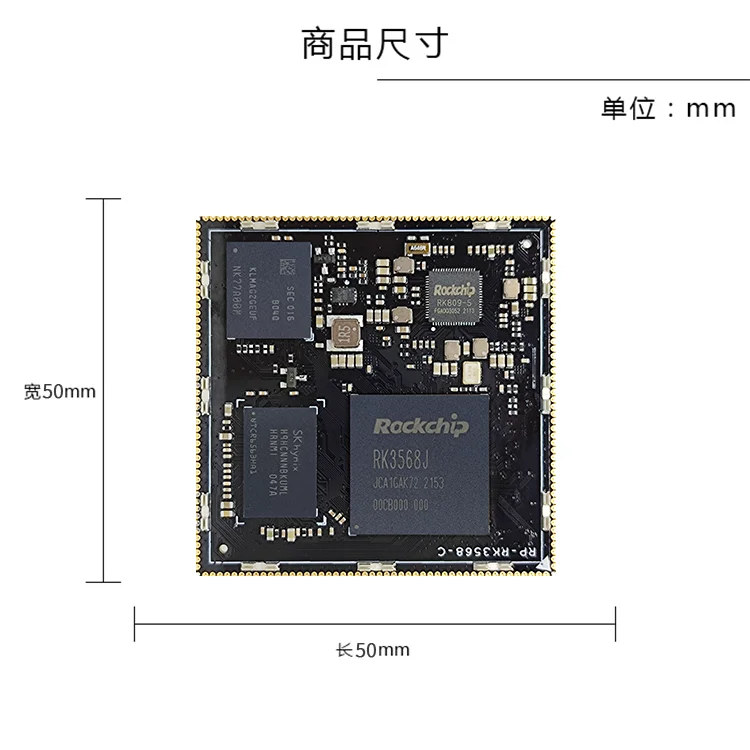

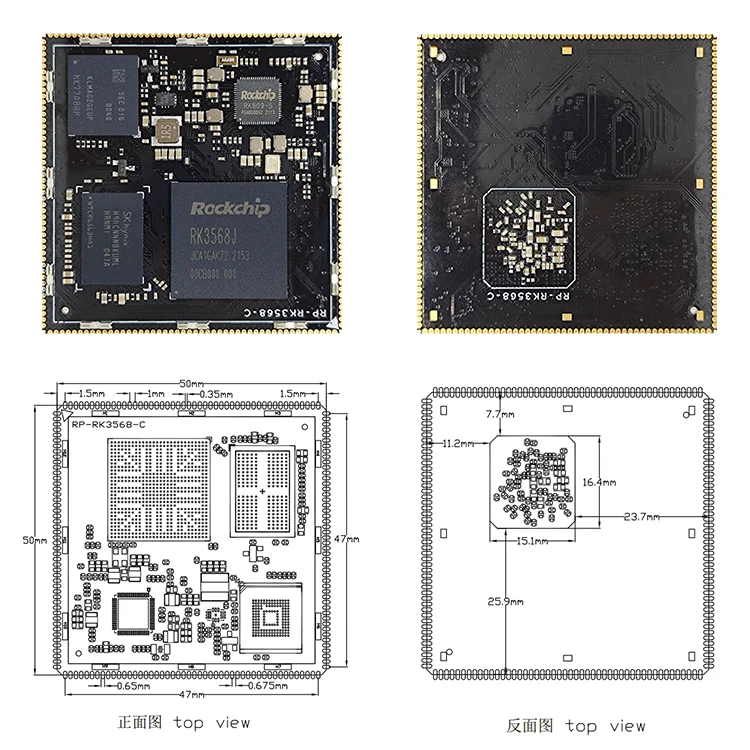

50 mm de largo * 50 mm de ancho * 3,2 mm de alto
Método de conexión
Conectores de placa a placa
CPU
ROCKCHIP RK3568J de cuatro núcleos A55
GPU
Mali G52
RAM
LPDDR4 Estándar 2GB Opcional 4G/8GB
memoria
EMMC 5.1 Estándar 8GB Opcional 16GB/32G/64G/128G
gestión de energía
RK809-5
Voltaje de funcionamiento
3,3 V 3 A y superior
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12
temperatura de trabajo
-40 a +85 grados
vida
La vida útil continua es de más de 5 años.

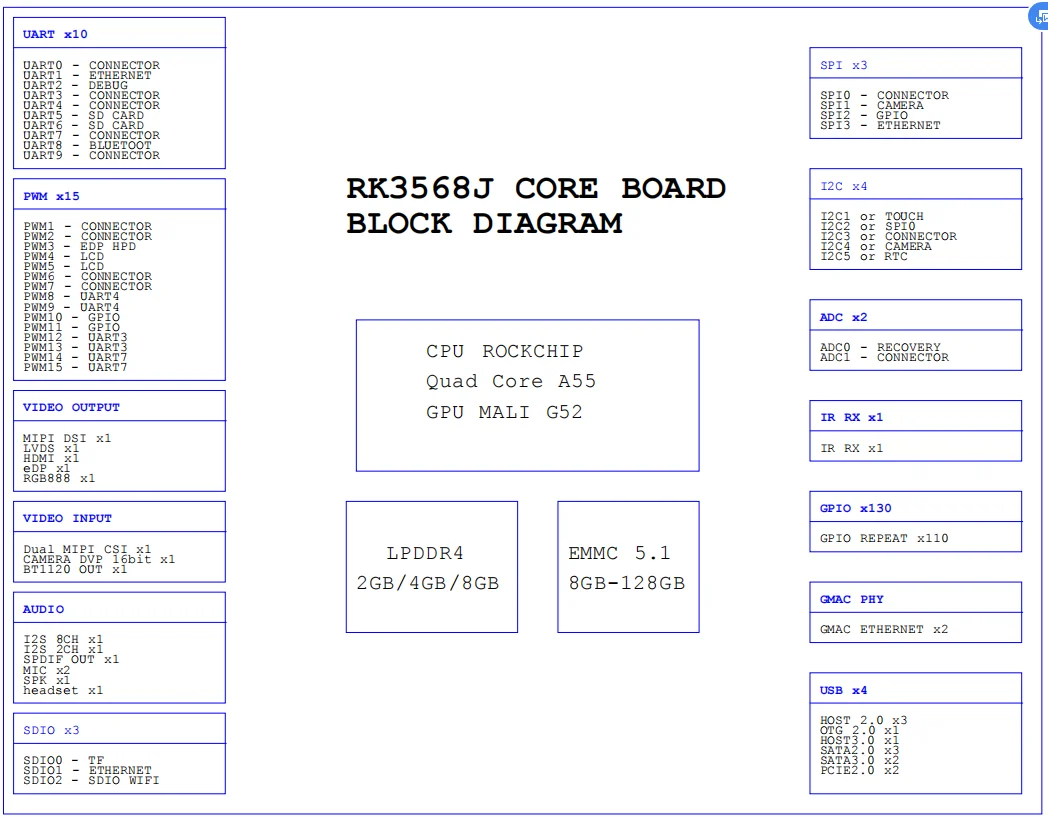

Interfaz común de la placa central
HDMI
La salida HDMI de alta definición admite pantalla 1080P
EDP
Admite eDP de 4 carriles hasta 1080P
LVDS
Admite salida de pantalla LVDS de un solo canal de hasta 1280x800
MIPI DSI
Soporta 4 carril hasta 1920x1200
RGB
Admite interfaz RGB888 de 24 bits
Cámara DVP
Admite entrada de cámara con interfaz DVP de 16 bits
MIPI CSI
CSI bidireccional admite hasta 800W
I2S
Dos canales I2S, un canal 8 canales/un canal 2 canales
PCIE
1 canal PCIE2.0 x1
SATA
1 vía SATA3.0, otra vía SATA2.0
USB2.0
Cuatro canales USB2.0 independientes, uno de los cuales es OTG
USB3.0
Interfaz USB 3.0 bidireccional
Ethernet
Interfaz Ethernet RGMII de 2 vías
UART
10 puertos serie
SPI
SPI de 3 vías
I2C
I2C de 4 vías
PWM
15 PWM
SDIO
Interfaz SDIO de 3 vías, una es tarjeta TF y la otra es WIFI
ALCANCE
Interfaz de entrada ADC analógica de 8 canales
GPIO
GPIO multiplexable hasta 130
Entrada de voz
Entrada de voz analógica bidireccional
salida de voz
Uno es la salida de auriculares y el otro es una potencia de salida de altavoz mono de 0,6 W.
actualización
Admite actualización local de tarjeta USB/TF
Función PRO-RK3568J y lista de soporte de controladores
Android 11.0
Linux4.19
Linux 4.19
Debian
Estrucción de Linux 4.19
QT5.14
Linux 4.19
Ubuntu18.04
función de hardware
Pantalla HDMI 1080P
√
√
√
√
Pantalla MIPI (5,5 pulgadas 720x1280 más conjunto táctil)
√
√
√
√
Pantalla MIPI (conjunto táctil de 5,5 pulgadas 1080x1920 más)
√
√
√
√
Pantalla MIPI (7 pulgadas 1024x600 más conjunto táctil)
√
√
√
√
Pantalla MIPI (7 pulgadas 1200x1920 más conjunto táctil)
√
√
√
√
Pantalla MIPI (8 pulgadas 800x1280 más conjunto táctil)
√
√
√
√
Pantalla MIPI (conjunto táctil de 10,1 pulgadas, 800x1280 más)
√
√
√
√
Pantalla MIPI (10,1 pulgadas, 1920x1200 más conjunto táctil)
√
√
√
√
Pantalla LVDS (conjunto táctil de 10,1 pulgadas 1024x600 más)
√
√
√
√
Pantalla eDP (conjunto táctil de 13,3 pulgadas, 1920x1080 más)
√
√
√
√
Luz LED (en el sistema de luz respiratoria)
√
√
√
√
Cámara MIPI Monocular GC2093 Amplia Dinámica de 200W
√
√
√
√
RTC (HYM8563 enchufable, ahorra tiempo de apagado)
√
√
√
√
Altavoz (la placa inferior se puede conectar a 5W/8 ohmios, reproduce sonido)
√
√
√
√
Auriculares (con función de detección de auriculares)
√
√
√
√
entrada de micrófono
√
√
√
√
Interfaz USB de cámara (binocular o monocular)
√
√
√
√
WIFI de doble banda 2,4G/5G (prueba iperf ap6256)
√
√
√
√
Bluetooth 2,4G/5G (AP6256 admite BLE y transfiere archivos entre sí)
√
√
√
Puerto USB3.0 OTG estándar A (conmutación de dispositivo principal y pesado, ADB/HOST)
√
√
√
√
Puerto A estándar USB3.0 HOST (disco 3.0/cámara USB 3,0)
√
√
√
√
Puerto A estándar USB2.0 HOST (disco 2.0U/cámara USB 2.0)
√
√
√
√
Conector de clavija HOST USB2.0 (disco 2.0U/cámara USB 2.0)
√
√
√
√
PCIE2.0
SATA2.0
√
√
√
√
Gigabit Ethernet 0 (indicador LED RTL8211F y prueba iperf)
√
√
√
√
Gigabit Ethernet 1 (indicador LED RTL8211F y prueba iperf)
√
√
√
√
Puerto serie de depuración (puede enviar y recibir, también se puede utilizar como un puerto serie común)
√
√
√
√
Puerto serie 0/3/4/7/9 (puede enviar y recibir datos normalmente)
√
√
√
√
Tarjeta TF (pruebe una tarjeta TF de 128G como máximo para transferir archivos entre sí)
√
√
√
√
Tecla de reinicio (función de reinicio del sistema)
√
√
√
√
Botón de actualización (mantenga presionado el encendido para ingresar al modo de programación)
√
√
√
√
Comunicación 4G (Quectel EC20 CAT1)
√
√
√
√
GPS+Beidou
√
El encabezado de pines ADC0/1/2/3/4/5/6/7 conduce a la lectura de datos
√
√
√
√
Recepción y transmisión SPI0/1
√
√
√
√
CAN1/2 recepción y transmisión
√
√
√
√
controlador de autobús
Controlador PCIE
√
√
√
√
Controlador SPI
√
√
√
√
Controlador ADC
√
√
√
√
Controlador I2C
√
√
√
√
Unidad PWM
√
√
√
√
Controlador SDIO
√
√
√
√
Controlador GPIO
√
√
√
√
Controlador USB
√
√
√
√
Función de software
.H264 codificación de vídeo 1080P 100fps
√
.Decodificación de vídeo H264 4K 60fps
√
.Codificación de vídeo H265 1080P 100fps
√
.Decodificación de vídeo H265 4K 60fps
√
Impresora USB
√
Actualización USB
√
√
√
√
Actualización de tarjeta TF
√
Actualización OTA
√
restablecer
√
número de serie
√
Dirección MAC
√
despertarse del sueño
√
proyecto
mínimo
típico
máximo
Parámetros de potencia
Voltaje
3,3 V
3,3 V
3,4 V
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Entrada de placa central 3,39 V
Prueba actual
Corriente de encendido
273 mA
345 mA
465 mA
Corriente de reposo de escritorio
325 mA
medio ambiente
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-40℃
--
85℃
temperatura de almacenamiento
-50℃
-0℃
100℃
