Color
Descripción
Nombre de la lista de accesorios de la placa principal PRO-RK3568J
número de pieza
configuración
detalle
precio de venta
Impuesto incluido

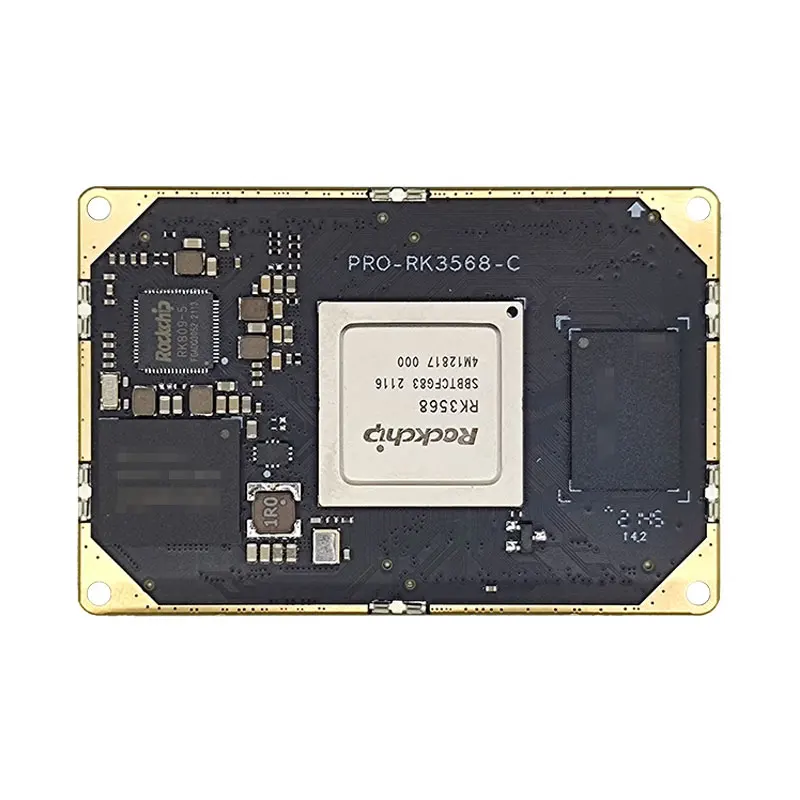

Tarjeta central Rk3568j de grado industrial, memoria de 2 g + almacenamiento de 16 g
C188
PRO-RK3568J-CID-1G8GA/tablero a bordo 60mm*40mm
(Solo apto para ejecutar Linux)
Estándar
$70
Tarjeta central Rk3568j de grado industrial, memoria de 2 g + almacenamiento de 16 g
C133
PRO-RK3568J-CIA-2G16GA/tablero a bordo 60mm*40mm
Estándar
$88
Tarjeta central de grado industrial Rk3568j Memoria 4G + almacenamiento 32G
C239
PRO-RK3568J-CID-4G32GB/tablero a tablero 60 mm * 40 mm
Estándar
$109

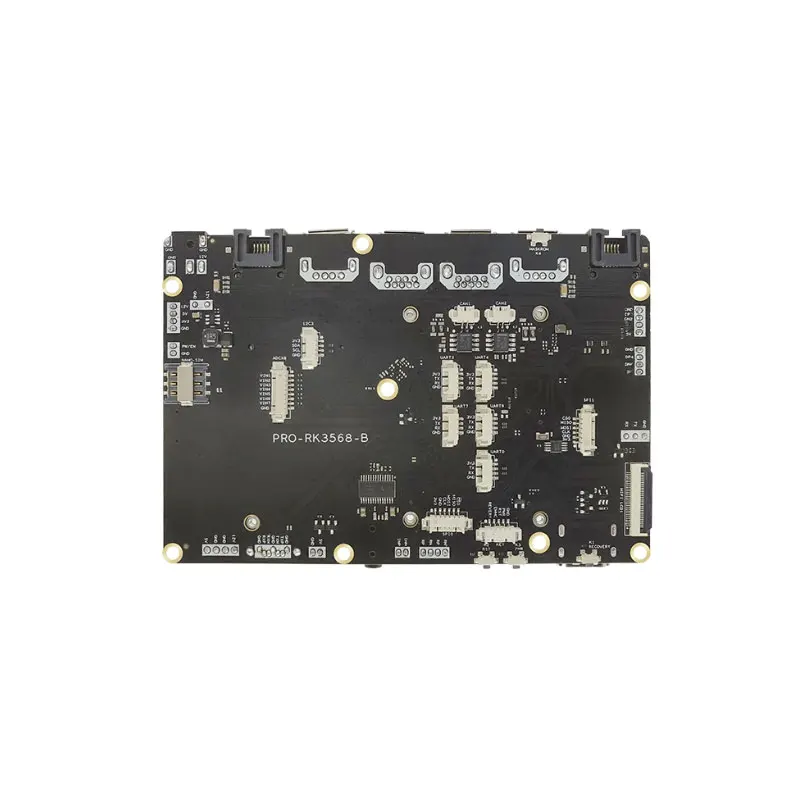

La placa inferior PRO-RK3568 (sin incluir la placa central) no se enviará un solo disparo
Bc356
PRO-RK3568-B (no incluye placa central, debe usarse con placa central)
Configuración estándar: cubierta protectora + ventilador de refrigeración + antena wifi + fuente de alimentación de 12v + batería RTC + cable USB + depuración del puerto serie
Estándar
$136
Unidad flash USB de datos SDK de 256 GB, impuestos incluidos
USDK003
Paquete comprimido SDK de disco de red correspondiente
opcional
$53
Montaje MIPI de 5 pulgadas 720x1280 con estructura de metal
LCDM026
Pantalla vertical/G + G táctil ajuste completo/500 brillo/tamaño externo 151 mm * 98 mm
Estándar: estructura de metal + placa giratoria 146 mm * 93,2 mm + cable FPC
opcional
$49
Conjunto LVDS 1024x600 de 7 pulgadas con estructura de metal
LCDM034
Pantalla horizontal/G + G táctil ajuste completo/500 brillo/tamaño externo 194 mm * 131 mm
Estándar: estructura de metal + placa giratoria 185,5 mm * 122 mm + cable FPC
opcional
$46
Montaje MIPI de 7 pulgadas 720x1280 con estructura de metal
LCDM027
Pantalla vertical/G + FF touch full fit/500 brillo/tamaño externo 194 mm * 131 mm
Estándar: estructura de metal + placa giratoria 185,5 mm * 122 mm + cable FPC
opcional
$56
Montaje MIPI de 8 pulgadas 800x1280 con estructura de metal
LCDM028
Pantalla vertical/G + G touch full fit/500 brillo/tamaño externo 207 mm * 142 mm
Estándar: estructura de metal + placa giratoria 198,2 mm * 133,6 mm + cable FPC
opcional
$60
Montaje MIPI de 8 pulgadas 1200x1920 con marco de metal
LCDM035
Pantalla vertical/G + G touch full fit/500 brillo/tamaño externo 207 mm * 142 mm
Estándar: estructura de metal + placa giratoria 198,2 mm * 133,6 mm + cable FPC
opcional
$67
Conjunto LVDS 1024x600 de 10,1 pulgadas con marco de metal
LCDM018
Pantalla horizontal/marco táctil G + G compatible con brillo 220/tamaño externo 263 mm * 163 mm
Estándar: estructura de metal + placa giratoria 158 mm * 15 mm + cable FPC
opcional
$74
Conjunto MIPI de 10,1 pulgadas 800x1280 con marco de metal
LCDM036
Pantalla vertical/G + G touch full fit/500 brillo/tamaño externo 261 mm * 175 mm
Estándar: estructura de metal + placa giratoria 252,3 mm * 166,8 mm + cable FPC
opcional
$76
Conjunto LVDS de 10,1 pulgadas 1280x800 con estructura de metal
LCDM041
Pantalla horizontal/G + G táctil ajuste completo/450 brillo/tamaño externo 261 mm * 175 mm
Estándar: estructura de metal + placa giratoria 252,3 mm * 166,8 mm + cable FPC
opcional
$85
Conjunto MIPI de 10,1 pulgadas 1200x1920 con estructura de metal
LCDM029
Pantalla vertical/G + FF touch full fit/450 brillo/tamaño externo 261 mm * 175 mm
Estándar: estructura de metal + placa giratoria 252,3 mm * 166,8 mm + cable FPC
opcional
$99
Conjunto MIPI de 10,1 pulgadas 1920x1200 con estructura de metal
LCDM019
Pantalla horizontal/G + G táctil ajuste completo/338 brillo/tamaño externo 263 mm * 163 mm
Estándar: estructura de metal + placa giratoria 249 mm * 15 mm + cable FPC30P de diferentes lados 20 cm
opcional
$99
Conjunto MIPI de 5 pulgadas 720x1280 con backplane
LCDM017
Pantalla vertical/marco táctil G + FF compatible con/350 brillo/tamaño externo 145 mm * 75 mm
Estándar: plano posterior 145 mm * 75 mm + cable FPC30P de diferentes lados 20 cm
opcional
$40
Conjunto MIPI 1024x600 de 7 pulgadas con backplane
LCDM021
Pantalla horizontal/marco táctil G + G ajuste/260 brillo/tamaño externo 180 mm * 106 mm
Estándar: placa posterior 180 mm * 106 mm + cable FPC30P de diferentes lados 20 cm
opcional
$39
Conjunto MIPI de 7 pulgadas 1200x1920 con backplane
LCDM014
Pantalla vertical/G + G táctil ajuste completo/320 brillo/tamaño externo 180 mm * 106 mm
Estándar: placa posterior 180 mm * 106 mm + cable FPC30P de diferentes lados 20 cm
opcional
$67
Conjunto MIPI de 5,5 pulgadas 720x1280
LCDM013
Pantalla vertical/G + FF touch full fit/380 brillo/tamaño externo 140 mm * 78 mm
Estándar: placa giratoria 63,5 mm * 41 mm + cable FPC30P de diferentes lados 20 cm
opcional
$44
Conjunto MIPI 1024x600 de 7 pulgadas
LCDM012
Pantalla horizontal/G + G táctil ajuste completo/320 brillo/tamaño externo 182 mm * 113 mm
Estándar: Placa giratoria 53 mm x 27,5 mm + cable FPC30P de diferentes lados 20 cm
opcional
$44
Conjunto MIPI de 8 pulgadas 800x1280
LCDM015
Pantalla vertical/marco táctil G + G compatible con brillo 250/tamaño externo 120 mm * 113 mm
Estándar: Placa giratoria 51mmx35mm + cable FPC30P de diferentes lados 20cm
opcional
$53
Conjunto MIPI de 10,1 pulgadas 800x1280
LCDM016
Pantalla vertical/marco táctil G + G compatible con/360 brillos/tamaño externo 240.5 mm * 159,3 mm
Estándar: placa giratoria 51mmx35mm + cable FPC 20cm
opcional
$67
Principales indicadores de hardware

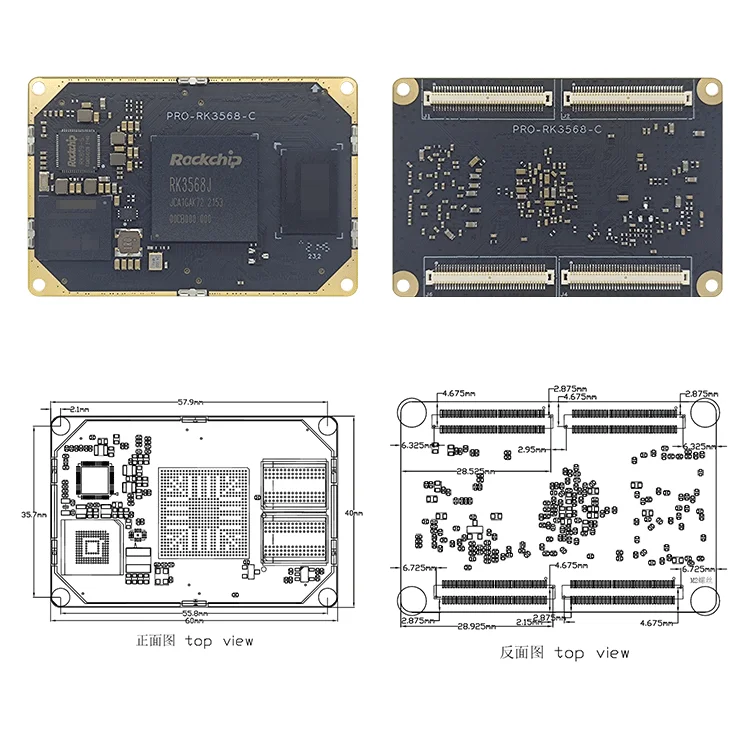

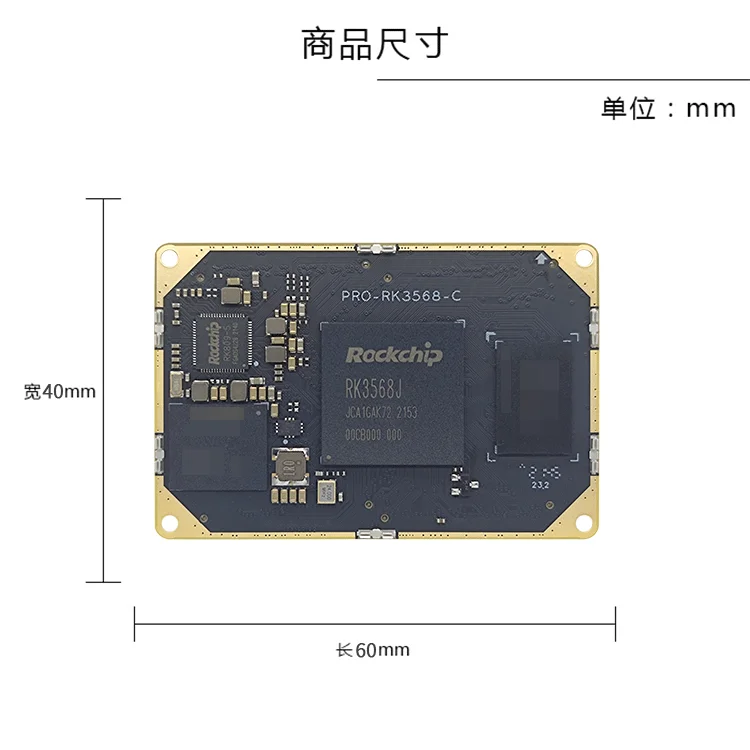

tamaño
60 mm de largo * 40 mm de ancho * 4,2 mm de alto
Método de conexión
Conectores de placa a placa

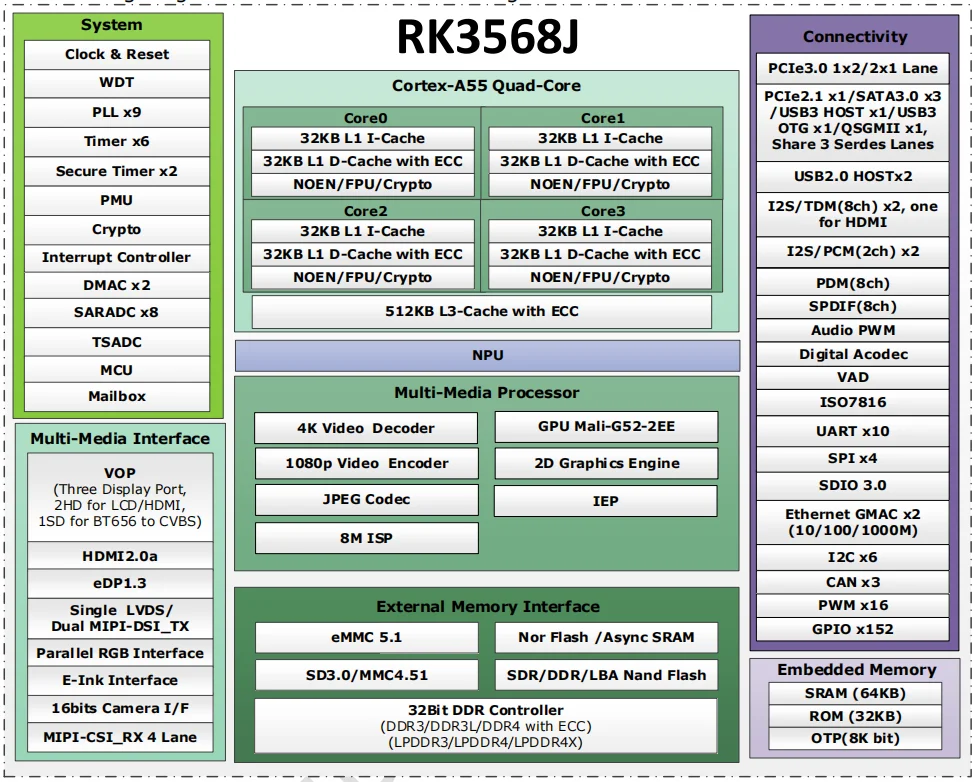

CPU
ROCKCHIP RK3568J de cuatro núcleos A55
GPU
Mali G52
RAM
LPDDR4 Estándar 2GB Opcional 4G
memoria
EMMC 5.1 Estándar 8GB Opcional 16GB/32G/64G/128G
gestión de energía
RK809-5
Voltaje de funcionamiento
3,3 V 3 A y superior
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12
temperatura de trabajo
-40 a +85 grados
vida
La vida útil continua es de más de 5 años.

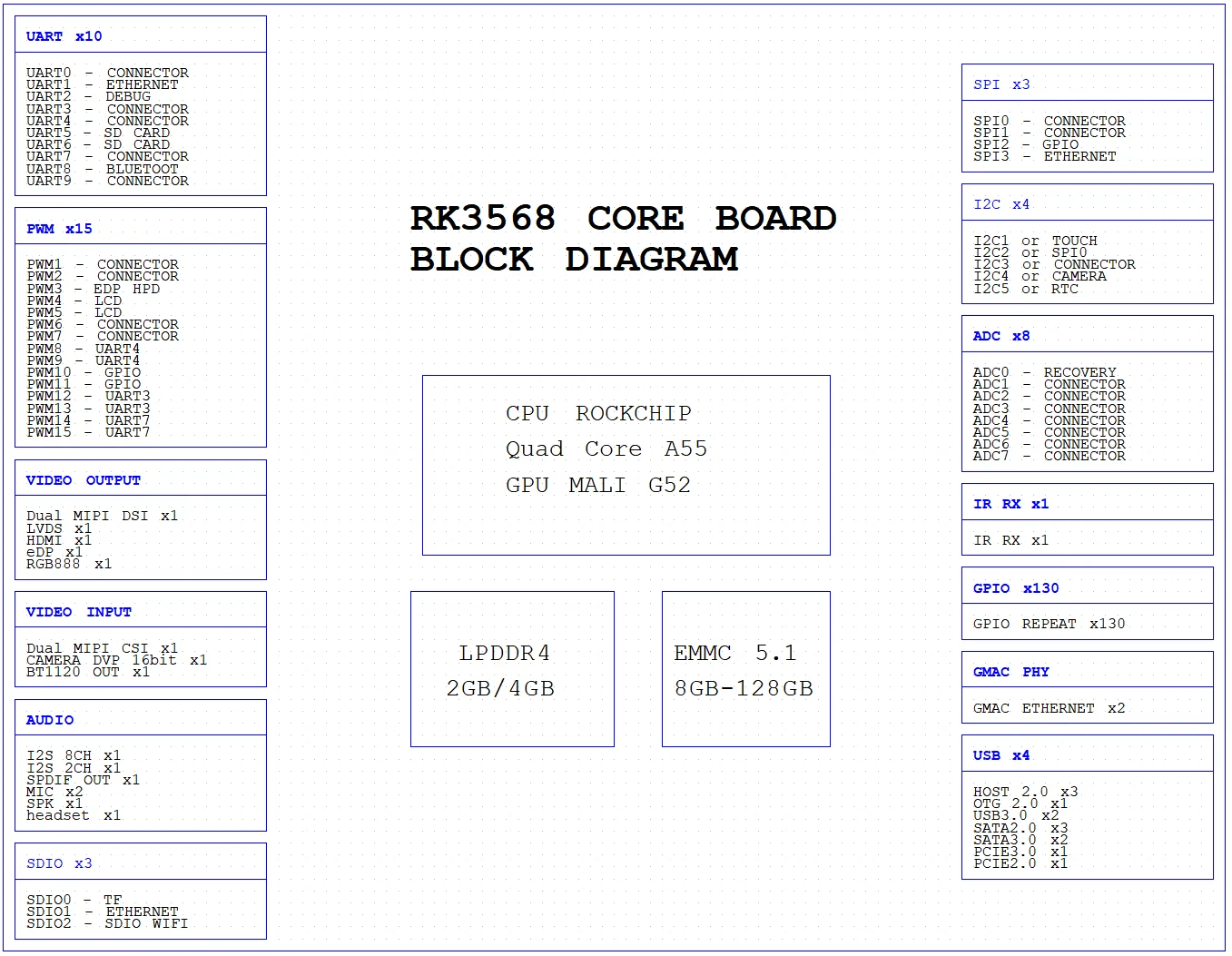

Interfaz común de la placa central
HDMI
La salida HDMI de alta definición admite pantalla 1080P
EDP
Admite eDP de 4 carriles hasta 1080P
LVDS
Admite salida de pantalla LVDS de un solo canal de hasta 1280x800
MIPI DSI
Soporta 8 carriles hasta 2K
RGB
Admite interfaz RGB888 de 24 bits
Cámara DVP
Admite entrada de cámara con interfaz DVP de 16 bits
MIPI CSI
CSI bidireccional admite hasta 800W
I2S
Dos canales I2S, un canal 8 canales/un canal 2 canales
PCIE
1 PCIE 3.0 x2, otro 1 PCIE2.0 x1
SATA
1 vía SATA3.0, otra vía SATA2.0
USB2.0
Cuatro canales USB2.0 independientes, uno de los cuales es OTG
USB3.0
Interfaz USB 3.0 bidireccional
Ethernet
Interfaz Ethernet RGMII de 2 vías
UART
10 puertos serie
SPI
SPI de 3 vías
I2C
I2C de 4 vías
PWM
15 PWM
SDIO
Interfaz SDIO de 3 vías, una es tarjeta TF y la otra es WIFI
ALCANCE
Interfaz de entrada ADC analógica de 8 canales
GPIO
GPIO multiplexable hasta 130
Entrada de voz
Entrada de voz analógica bidireccional
salida de voz
Uno es la salida de auriculares y el otro es una potencia de salida de altavoz mono de 0,6 W.
actualización
Admite actualización local de tarjeta USB/TF
Función PRO-RK3568J y lista de soporte de controladores
Android 11.0
Linux4.19
Linux 4.19
Debian
Estrucción de Linux 4.19
QT5.14
Linux 4.19
Ubuntu18.04
función de hardware
Pantalla HDMI 1080P
√
√
√
√
Pantalla MIPI (5,5 pulgadas 720x1280 más conjunto táctil)
√
√
√
√
Pantalla MIPI (conjunto táctil de 5,5 pulgadas 1080x1920 más)
√
√
√
√
Pantalla MIPI (7 pulgadas 1024x600 más conjunto táctil)
√
√
√
√
Pantalla MIPI (7 pulgadas 1200x1920 más conjunto táctil)
√
√
√
√
Pantalla MIPI (8 pulgadas 800x1280 más conjunto táctil)
√
√
√
√
Pantalla MIPI (conjunto táctil de 10,1 pulgadas, 800x1280 más)
√
√
√
√
Pantalla MIPI (10,1 pulgadas, 1920x1200 más conjunto táctil)
√
√
√
√
Pantalla LVDS (conjunto táctil de 10,1 pulgadas 1024x600 más)
√
√
√
√
Pantalla eDP (conjunto táctil de 13,3 pulgadas, 1920x1080 más)
√
√
√
√
Luz LED (en el sistema de luz respiratoria)
√
√
√
√
Cámara MIPI Monocular GC2093 Amplia Dinámica de 200W
√
√
√
√
RTC (HYM8563 enchufable, ahorra tiempo de apagado)
√
√
√
√
Altavoz (la placa inferior se puede conectar a 5W/8 ohmios, reproduce sonido)
√
√
√
√
Auriculares (con función de detección de auriculares)
√
√
√
√
entrada de micrófono
√
√
√
√
Interfaz USB de cámara (binocular o monocular)
√
√
√
√
WIFI de doble banda 2,4G/5G (prueba iperf ap6256)
√
√
√
√
Bluetooth 2,4G/5G (AP6256 admite BLE y transfiere archivos entre sí)
√
√
√
Puerto USB3.0 OTG estándar A (conmutación de dispositivo principal y pesado, ADB/HOST)
√
√
√
√
Puerto A estándar USB3.0 HOST (disco 3.0/cámara USB 3,0)
√
√
√
√
Puerto A estándar USB2.0 HOST (disco 2.0U/cámara USB 2.0)
√
√
√
√
Conector de clavija HOST USB2.0 (disco 2.0U/cámara USB 2.0)
√
√
√
√
PCIE3.0
PCIE2.0
SATA2.0
√
√
√
√
Gigabit Ethernet 0 (indicador LED RTL8211F y prueba iperf)
√
√
√
√
Gigabit Ethernet 1 (indicador LED RTL8211F y prueba iperf)
√
√
√
√
Puerto serie de depuración (puede enviar y recibir, también se puede utilizar como un puerto serie común)
√
√
√
√
Puerto serie 0/3/4/7/9 (puede enviar y recibir datos normalmente)
√
√
√
√
Tarjeta TF (pruebe una tarjeta TF de 128G como máximo para transferir archivos entre sí)
√
√
√
√
Tecla de reinicio (función de reinicio del sistema)
√
√
√
√
Botón de actualización (mantenga presionado el encendido para ingresar al modo de programación)
√
√
√
√
Comunicación 4G (Quectel EC20 CAT1)
√
√
√
√
GPS+Beidou
√
El encabezado de pines ADC0/1/2/3/4/5/6/7 conduce a la lectura de datos
√
√
√
√
Recepción y transmisión SPI0/1
√
√
√
√
CAN1/2 recepción y transmisión
√
√
√
√
controlador de autobús
Controlador PCIE
√
√
√
√
Controlador SPI
√
√
√
√
Controlador ADC
√
√
√
√
Controlador I2C
√
√
√
√
Unidad PWM
√
√
√
√
Controlador SDIO
√
√
√
√
Controlador GPIO
√
√
√
√
Controlador USB
√
√
√
√
Función de software
.H264 codificación de vídeo 1080P 100fps
√
.Decodificación de vídeo H264 4K 60fps
√
.Codificación de vídeo H265 1080P 100fps
√
.Decodificación de vídeo H265 4K 60fps
√
Impresora USB
√
Actualización USB
√
√
√
√
Actualización de tarjeta TF
√
Actualización OTA
√
restablecer
√
número de serie
√
Dirección MAC
√
despertarse del sueño
√
proyecto
mínimo
típico
máximo
Parámetros de potencia
Voltaje
3,3 V
3,3 V
3,4 V
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Entrada de placa central 3,39 V
Prueba actual
Corriente de encendido
273 mA
345 mA
465 mA
Corriente de reposo de escritorio
325 mA
medio ambiente
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-40℃
--
85℃
temperatura de almacenamiento
-50℃
-0℃
100℃
