Bundle (Pack)
Descripción
Nombre de la lista de piezas de la placa base RP-BOX-RK3568
Número de pieza
configuración
detalles
Precio de venta
Placa central RP-RK3568 2+8
C105
Configuración estándar del orificio del sello: con escudo + almohadilla térmica
Estándar
$80
Placa central RP-RK3568J 2+16 de grado industrial
C134
Configuración estándar del orificio del sello: con escudo + almohadilla térmica
Estándar
$103
Placa central industrial RP-RK3568J 4+32
C174
Orificio para sello/con escudo + almohadilla térmica
Estándar
$130
Placa de núcleos RP-RK3568 4+32
106
Configuración estándar del orificio del sello: con escudo + almohadilla térmica
Estándar
$98
Placa de núcleos RP-RK3568 8+32
C107
Configuración estándar del orificio del sello: con escudo + almohadilla térmica
Estándar
$127
Placa central RP-RK3568 8+64
C148
Orificio para sello/con escudo + almohadilla térmica
Estándar
$139
Placa central RP-RK3568B2 2+8
175
Orificio para sello/con escudo + almohadilla térmica
Estándar
$73
Placa central RP-RK3568B2 4+32
C176
Orificio para sello/con escudo + almohadilla térmica
Estándar
$92
Placa central RP-RK3568B2 8+64
177
Orificio para sello/con escudo + almohadilla térmica
Estándar
$133
Placa base RP-BOX-RK3568 2+8 (incluida la placa central)
Cuarzo089
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$119
Placa base RP-BOX-RK3568J 2+16 (incluida la placa central)
Cuarzo149
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$158
Placa base RP-BOX-RK3568J 4+32 (incluida la placa central)
Cuarzo195
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$185
Placa base RP-BOX-RK3568 4+32 (incluida la placa central)
CC099
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$138
Placa base RP-BOX-RK3568 8+32 (incluida la placa central)
BC100
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$166
Placa base RP-BOX-RK3568 8+64 (incluida la placa central)
Cuarzo196
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$179
Placa base RP-BOX-RK3568B2 2+8 (incluida la placa central)
Cuarzo197
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$113
Placa base RP-BOX-RK3568B2 4+32 (incluida la placa central)
Cuarzo198
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$131
Placa base RP-BOX-RK3568B2 8+64 (incluida la placa central)
BC199
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$172
USDK003
Paquete de compresión SDK del disco de red correspondiente
Opcional
$67
WK002
Dimensiones: 190x155x94x30
Opcional
$33
Módulo de comunicación 4G CAT1
4G005
Antena EC20+4G CAT1
Opcional
$39
Montaje de 5 pulgadas 720x1280 con estructura de metal
LCDM026
Pantalla vertical de 5 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$64
Montaje de 7 pulgadas 1024x600 con estructura de metal
LCDM034
Pantalla horizontal de 7 pulgadas 1024x600 500 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$61
Montaje de 7 pulgadas 720x1280 con estructura de metal
LCDM027
Pantalla vertical de 7 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$70
Montaje de 8 pulgadas 800x1280 con estructura de metal
LCDM028
Pantalla vertical de 8 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$73
Montaje de 8 pulgadas 1200x1920 con estructura de metal
LCDM035
Pantalla vertical de 8 pulgadas 1200x1920 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$80
Montaje de 10,1 pulgadas 800x1280 con marco de metal
LCDM036
Pantalla vertical de 10,1 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$88
Montaje de 10,1 pulgadas 1280x800 con estructura de metal
LCDM041
Pantalla horizontal de 10,1 pulgadas 1280x800 450 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$95
Montaje de 10,1 pulgadas 1200x1920 con marco de metal
LCDM029
Pantalla vertical de 10,1 pulgadas 1200x1920 450 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$108
Montaje de 13,3 pulgadas 1920x1080 con marco de metal.
LCDM037
Pantalla horizontal de 13,3 pulgadas 1920x1080 300 brillo eDP táctil de ajuste completo con marco de metal
Opcional
$161
Montaje de 15,6 pulgadas 1920x1080 con estructura de metal
LCDM033
15,6 pulgadas 1920x1080 pantalla horizontal 300 brillo eDP táctil de ajuste completo con marco de metal
Opcional
$193

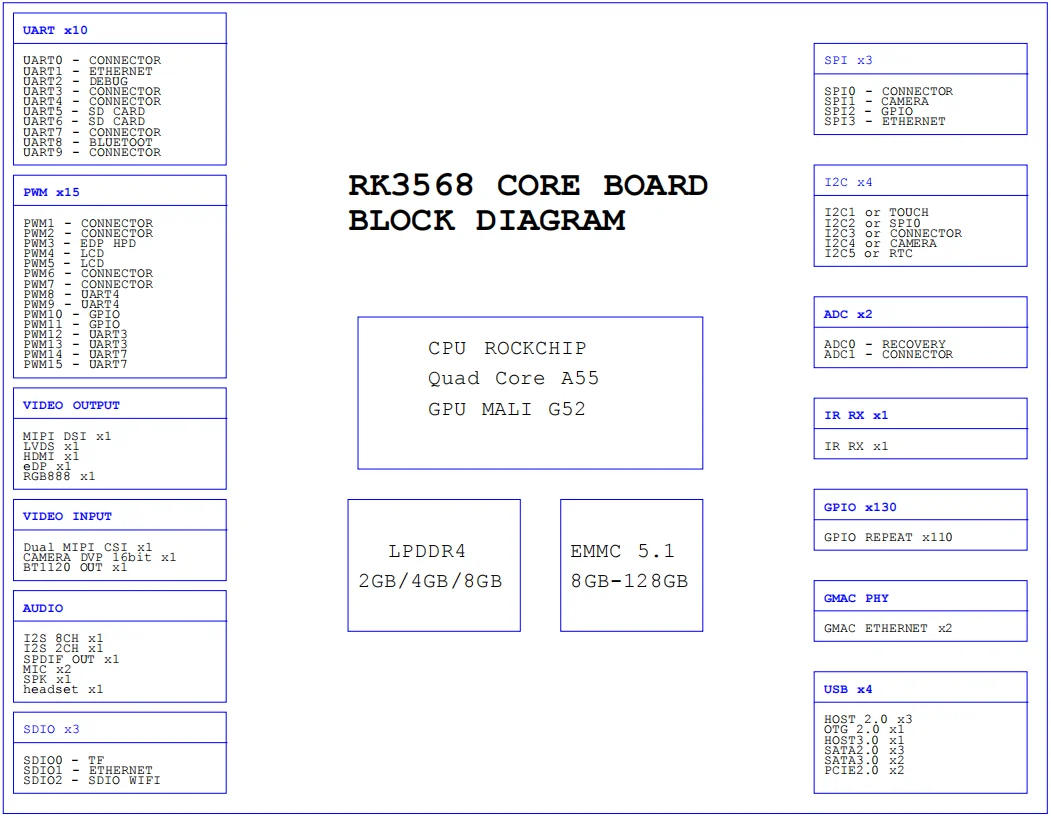

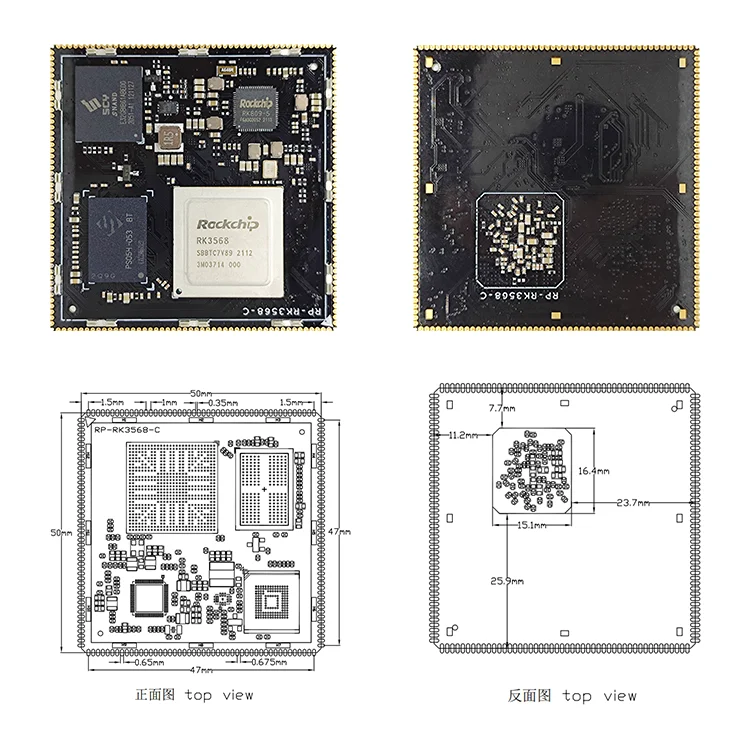

tamaño
50 mm de largo * 50 mm de ancho * 3,2 mm de alto
Método de conexión
Conector de placa a placa

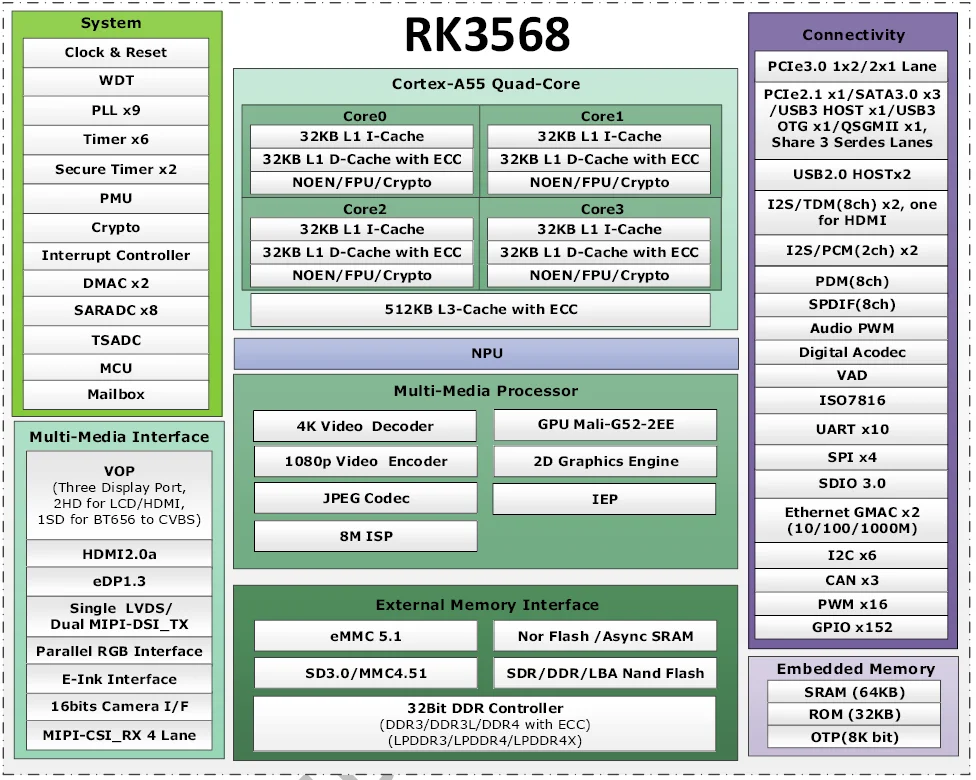

CPU
ROCKCHIP RK3568 cuatro núcleos A55
GPU
Mali G52
RAM
Estándar LPDDR4 2GB opcional 4G/8GB
Memoria
Estándar EMMC 5.1 8GB opcional 16GB/32G/64G/128G
Gestión de energía
RK809-5
Voltaje de funcionamiento
3,3 V 3 A o más
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12
Temperatura de funcionamiento
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.
HDMI
La salida HDMI HD admite pantalla de 1080P
EDP
Admite eDP de 4 carriles hasta 1080P
LVDS
Admite salida de pantalla LVDS de un solo canal de hasta 1280x800
MIPI DSI
Soporta 4Lane, hasta 1920x1200
RGB
Admite interfaz de número RGB888 de 24 bits
Cámara DVP
Admite entrada de cámara con interfaz DVP de 16 bits
MIPI CSI
CSI de dos canales admite hasta 800W
I2S
Dos canales de I2S, un canal con 8 canales/un canal con 2 canales
PCIE
1 PCIE2.0 x1
SATA
1 vía SATA3.0, otra vía SATA2.0
USB2.0
Cuatro USB2.0 independientes, uno de los cuales es OTG
USB3.0
Interfaz USB 3.0 bidireccional
Ethernet
Interfaz Ethernet RGMII de 2 vías
UART
10 puertos serie
SPI
SPI de 3 vías
I2C
I2C de 4 canales
PWM
PWM de 15 canales
SDIO
3 puertos SDIO, uno es tarjeta TF y el otro es WIFI
ALCANCE
Interfaz de entrada ADC analógica de 8 canales
GPIO
GPIO reutilizable hasta 130
Entrada de voz
Entrada de voz analógica bidireccional
Salida de voz
Una forma es la salida de los auriculares, la otra forma es la potencia de salida del altavoz mono de 0,6 W.
actualización
Admite actualización local de tarjeta USB/TF

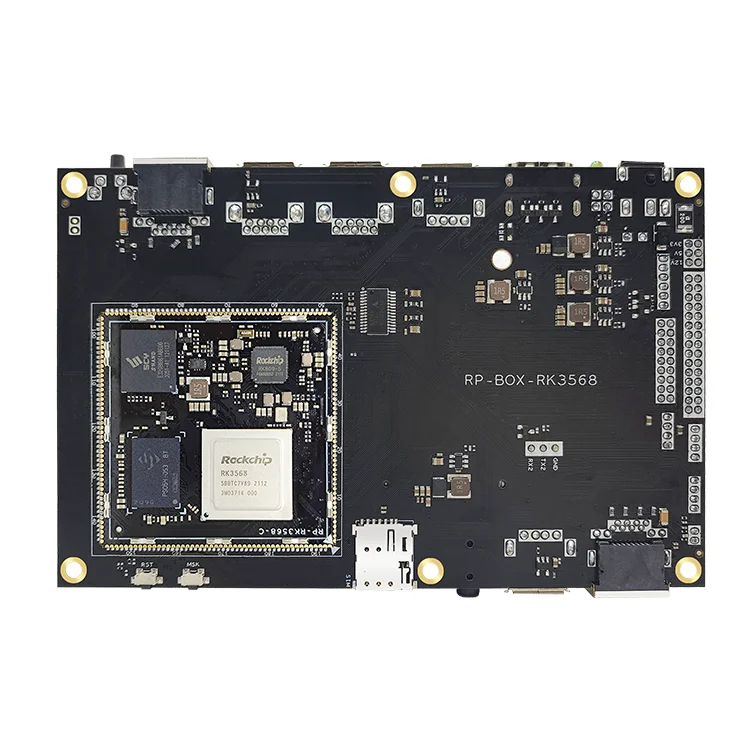

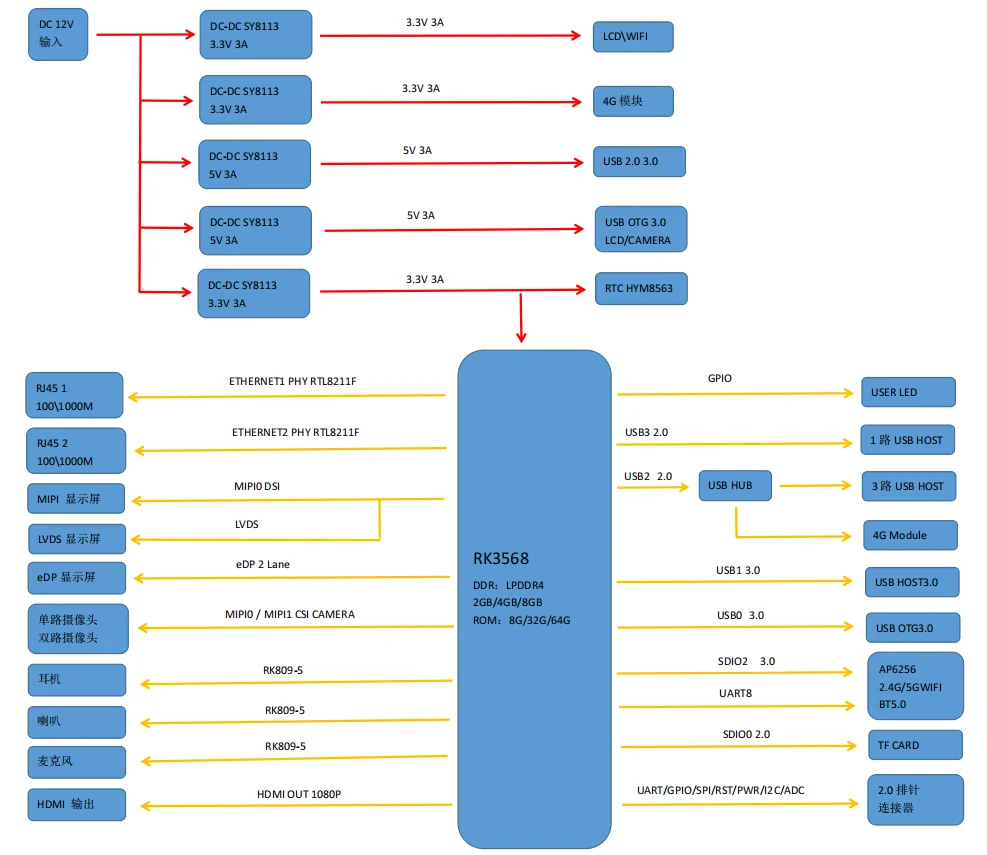

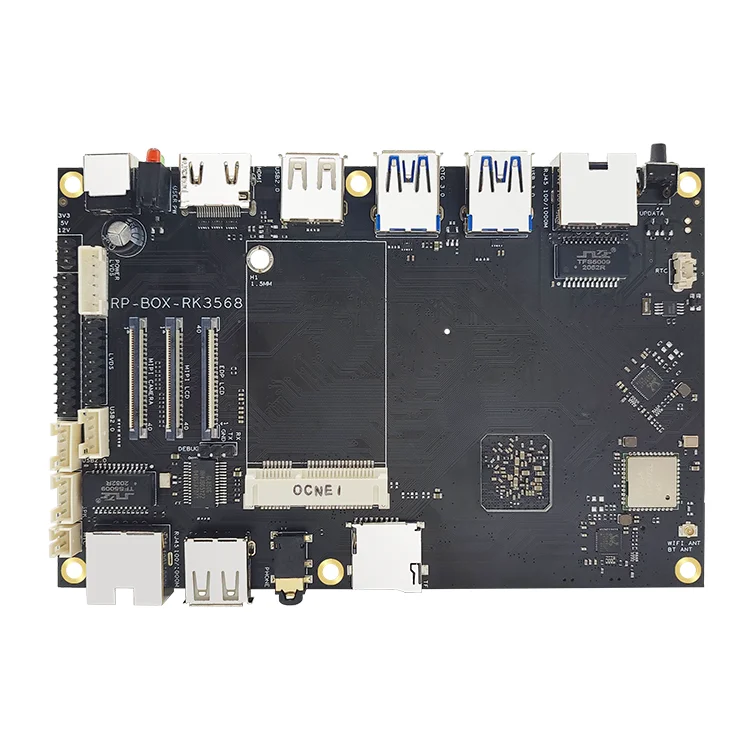

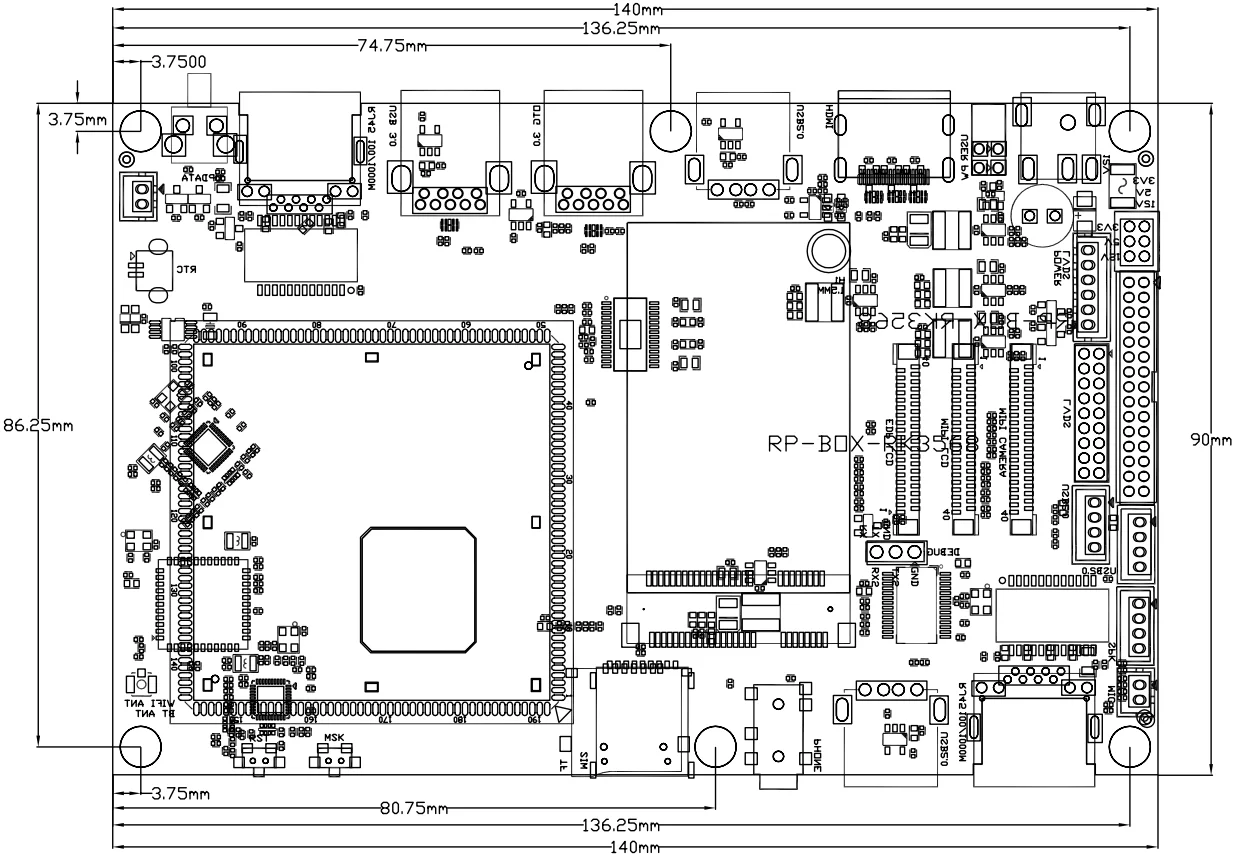

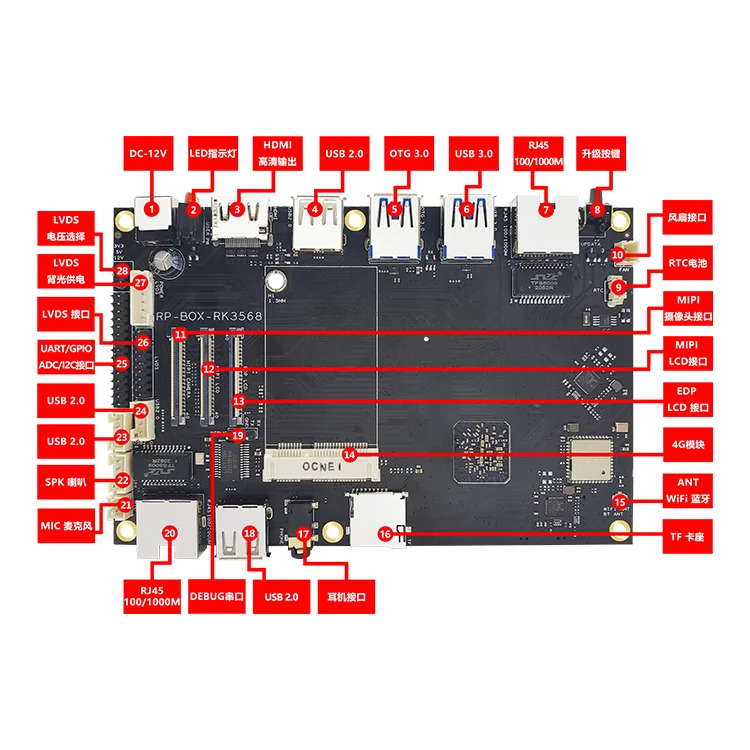

Tamaño de la placa base
140 mm de largo * 90 mm de ancho * 14 mm de alto
CPU
ROCKCHIP RK3568 cuatro núcleos A55
NPU
Unidad de red neuronal de potencia informática de 0,8T
GPU
ARM G52 2EE
RAM
Estándar LPDDR4 2GB opcional 4GB/8GB
Memoria
Estándar EMMC 5.1 8GB opcional 32GB/64GB
Gestión de energía
RK809-5
Voltaje de funcionamiento
12V 2A o más
sistema de soporte
Andriod 11/ Ubuntu1804/ Linux+QT5.14/Diban
Temperatura de funcionamiento
-10 a +75 grados
Esperanza de vida
La vida útil continua es de más de 5 años.
CORREO USB
6 puertos USB (4 externos, 2 enchufes internos), un USB 3.0 y el otro OTG3.0
Puerto serie
6 niveles TTL 3,3V
SPI
1 salpicadura aérea
I2C
1 canal I2C1
ALCANCE
2 puertos de entrada analógica ADC
Otras interfaces de expansión
IO de 15 canales (puerto serie multiplexado y SPI)
Salida HDMI
HDMI 2.0 (se puede mostrar de manera diferente con MIPI/EDP/LVDS)
Pantalla MIPI DSI
Admite interfaz de visualización de 4 carriles de hasta 1920x1200
pantalla eDP
2 carriles hasta 1920x1080
Pantalla LVDS
Admite salida LVDS de 6/8 bits de un solo canal de hasta 1280x800
Entrada MIPI CSI
2 cámaras pueden admitir entrada de datos sin procesar MIPI dual
Ethernet
Admite dos Gigabit Ethernet (RTL8211F x2)
Salida de voz
1 salida de canal izquierdo y derecho de auriculares, salida de 2 altavoces de 5W/8 ohmios
Entrada de voz
1 entrada de micrófono
WIFI
WIFI 2,4G/5G de doble banda (AP6256)
Bluetooth
1 canal 5.0G Bluetooth+BLE (AP6256)
RTC
El consumo de energía del chip RTC externo (HYM8563) es inferior a 0,2uA
3G/4G
Función 4G incorporada, Internet PCI-E 3G/4G
Tarjeta TF
Admite tarjeta TF
Reloj RTC en tiempo real
La batería de botón externa admite ahorro de tiempo de apagado (HYM8563) independiente)
Actualización del sistema
Admite actualización USB local
Artículo
El más pequeño
Típico
máximo
Parámetros de potencia
Voltaje
11V
12V
15V
Ondulación
--
50 mV
--
Consumo de energía RTC de 3V
0,9uA
Corriente de arranque
110 mA
223 mA
355 mA
Corriente de reposo del escritorio
135 mA
Corriente de encendido
245 mA
295 mA
498 mA
Corriente de reposo del escritorio
245 mA
medio ambiente
Humedad relativa
-
65%
75%
Temperatura de trabajo
-10℃
--
75℃
Temperatura de almacenamiento
-30℃
-0℃
100℃
