Paquete
Descripción
Nombre de la lista de piezas de la placa base PRO-RK3566
Número de pieza
configuración
detalles
Precio de venta
PRO-RK3566 Placa central 1+8
C178
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$64
Placa de núcleo PRO-RK3566 2+8
C093
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$67
Placa de núcleos PRO-RK3566 4+32
109
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$91
PRO-RK3566 Placa de 8+32 núcleos
C110
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$122
Placa base PRO-RK3566 1+8 (incluida la placa central)
BC211
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$111
Placa base PRO-RK3566 2+8 (incluida la placa central)
CC082
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$114
Placa base PRO-RK3566 4+32 (incluida la placa central)
Cuarzo091
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$138
Placa base PRO-RK3566 8+32 (incluida la placa central)
Cuarzo092
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$169
PRO-RK3566-V11 Placa central 2+8
C193
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$61
PRO-RK3566-V11 Placa central 4+32
194
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$84
Placa central PRO-RK3566-V11 8+64
195
Modo conector BDB/con escudo + almohadilla térmica
Estándar
$116
Placa base PRO-RK3566-V11 2+8 (incluida la placa central)
BC216
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$108
Placa base PRO-RK3566-V11 4+32 (incluida la placa central)
C0.217
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$131
Placa base PRO-RK3566-V11 8+64 (incluida la placa central)
BC218
Antena WIFI estándar + fuente de alimentación de 12V + batería RTC + cable USB + puerto serie de depuración
Estándar
$163
USDK003
Paquete de compresión SDK del disco de red correspondiente
Opcional
$67
1 juego para placa base del conector Panasonic
PJB004
(conector 4 piezas + parche 4 piezas + tornillo 4 piezas) un juego
Opcional
$24
Cámara Monocular GC2093 MIPI
CM025
200W WDR 650
Opcional
$39
Cámara monocular IMX415
CM029
Configuración estándar: cable 40P
Opcional
$44
Cámara monocular IMX334
CM030
Configuración estándar: cable 40P
Opcional
$59
Cámara Monocular GC2093 MIPI
CM025
200W WDR 650
Opcional
$39
Cámara USB 720P
CM007
Cámara USB enchufable
Opcional
$44
Módulo de comunicación 4G CAT1
4G005
Antena EC20+4G CAT1
Opcional
$39
GPS+ Módulo Beidou A
Modelo 004
Beidou+GPS
Opcional
$33
Montaje de 5 pulgadas 720x1280 con estructura de metal
LCDM026
Pantalla vertical de 5 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$64
Montaje de 7 pulgadas 1024x600 con estructura de metal
LCDM034
Pantalla horizontal de 7 pulgadas 1024x600 500 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$61
Montaje de 7 pulgadas 720x1280 con estructura de metal
LCDM027
Pantalla vertical de 7 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$70
Montaje de 8 pulgadas 800x1280 con estructura de metal
LCDM028
Pantalla vertical de 8 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$73
Montaje de 8 pulgadas 1200x1920 con estructura de metal
LCDM035
Pantalla vertical de 8 pulgadas 1200x1920 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$80
Montaje 1024x600 de 10,1 pulgadas con estructura de metal
LCDM018
Pantalla horizontal de 10,1 pulgadas, 1024x600, 280 brillos, marco LVDS que se ajusta al tacto con marco de metal
Opcional
$86
Montaje de 10,1 pulgadas 800x1280 con marco de metal
LCDM036
Pantalla vertical de 10,1 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$88
Montaje de 10,1 pulgadas 1280x800 con estructura de metal
LCDM041
Pantalla horizontal de 10,1 pulgadas 1280x800 450 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$95
Montaje de 10,1 pulgadas 1920x1200 con marco de metal
LCDM019
Pantalla horizontal de 10,1 pulgadas 1920x1200 338 brillo MIPI más táctil con marco
Opcional
$109
Montaje de 10,1 pulgadas 1200x1920 con marco de metal
LCDM029
Pantalla vertical de 10,1 pulgadas 1200x1920 450 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$108
Montaje de 5 pulgadas 720x1280
LCDM017
Pantalla vertical de 5 pulgadas 720x1280 350 brillo MIPI más conjunto de laminación completa táctil
Opcional
$56
Montaje de 5,5 pulgadas 720x1280
LCDM013
Pantalla vertical de 5,5 pulgadas 720x1280 MIPI de 380 brillo más conjunto de laminación completa táctil
Opcional
$59
Montaje de 5,5 pulgadas 1080x1920
LCDM024
Pantalla vertical de 5,5 pulgadas 1080x1920 MIPI de 400 brillos más conjunto de laminación completa táctil
Opcional
$67
Montaje de 7 pulgadas 1024x600
LCDM021
Pantalla horizontal de 7 pulgadas 1024x600 260 brillo MIPI más táctil con marco
Opcional
$55
Montaje de 8 pulgadas 800x1280
LCDM015
Pantalla vertical de 8 pulgadas 800X1280 250 brillo MIPI más conjunto táctil
Opcional
$67
Conjunto de 10,1 pulgadas 800x1280
LCDM016
Pantalla vertical de 10,1 pulgadas 800X1280 360 brillo MIPI más conjunto táctil
Opcional
$80

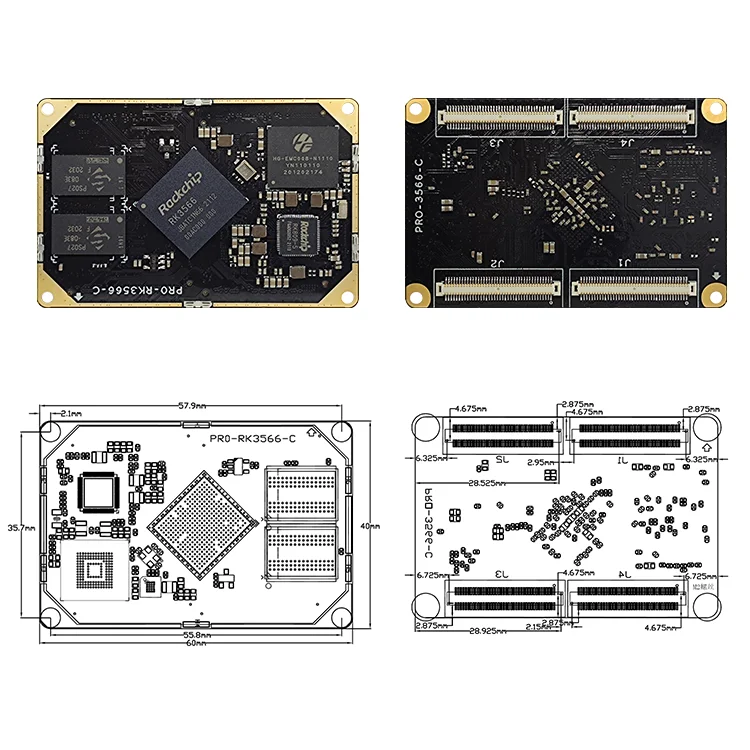

tamaño
60 mm de largo * 40 mm de ancho * 4,2 mm de alto
Método de conexión
Conector de placa a placa
CPU
ROCKCHIP RK3566 cuatro núcleos A55
GPU
Mali G52
RAM
Estándar DDR4 2GB opcional 4G
Memoria
Estándar EMMC 5.1 8GB opcional 16GB/32G/64G/128G
Gestión de energía
RK809-5
batería de litio
Detección de carga
Voltaje de funcionamiento
3,39 V 2 A o más
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12
Temperatura de funcionamiento
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.
HDMI
La salida HDMI HD admite pantalla de 1080P
EDP
Admite eDP de 4 carriles hasta 1080P
LVDS
Admite salida de pantalla LVDS de un solo canal de hasta 1280x800
MIPI DSI
Soporta 8 carriles, hasta 2K
Cámara DVP
Admite entrada de cámara con interfaz DVP de 16 bits
MIPI CSI
CSI de dos canales admite hasta 800W
I2S
Dos canales de I2S, un canal con 8 canales/un canal con 2 canales
PCIE
1 interfaz PCIE 2.0
SATA
Interfaz SATA3.0 de 1 vía
USB2.0
Cuatro USB2.0 independientes, uno de los cuales es OTG
USB3.0
Una interfaz USB 3.0
Ethernet
La interfaz PHY, la placa base y el chip PHY pueden expandir Ethernet 10/100/1000
UART
8 puertos serie
SPI
SP de 3 vías
I2C
I2C de 4 canales
PWM
PWM de 16 canales
SDIO
3 puertos SDIO, uno es tarjeta TF y el otro es WIFI
ALCANCE
Interfaz de entrada ADC analógica de 4 canales
GPIO
GPIO reutilizable hasta 98
Entrada de voz
Entrada de voz analógica bidireccional
Salida de voz
Una forma es la salida de los auriculares, la otra forma es la potencia de salida del altavoz mono de 0,6 W.
actualización
Admite actualización local de tarjeta USB/TF

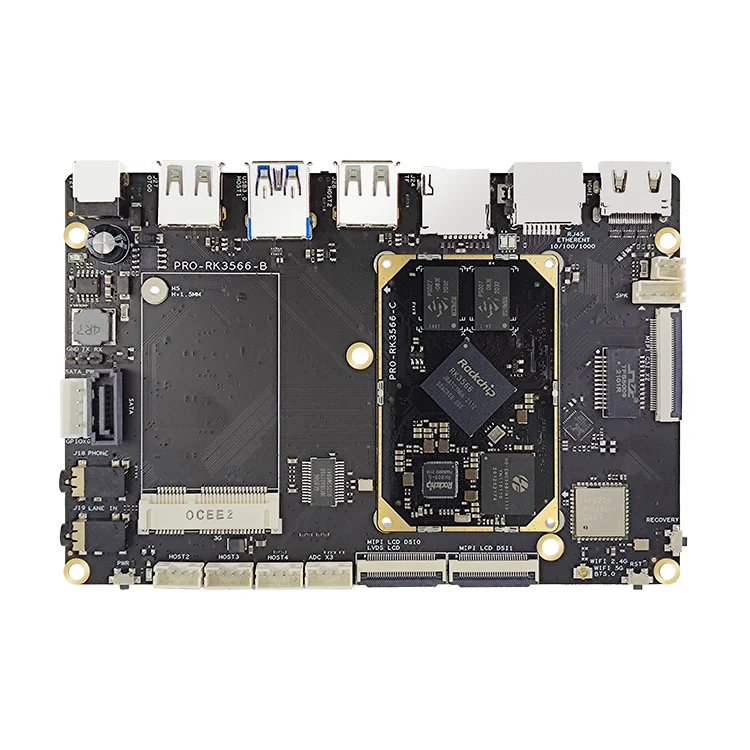

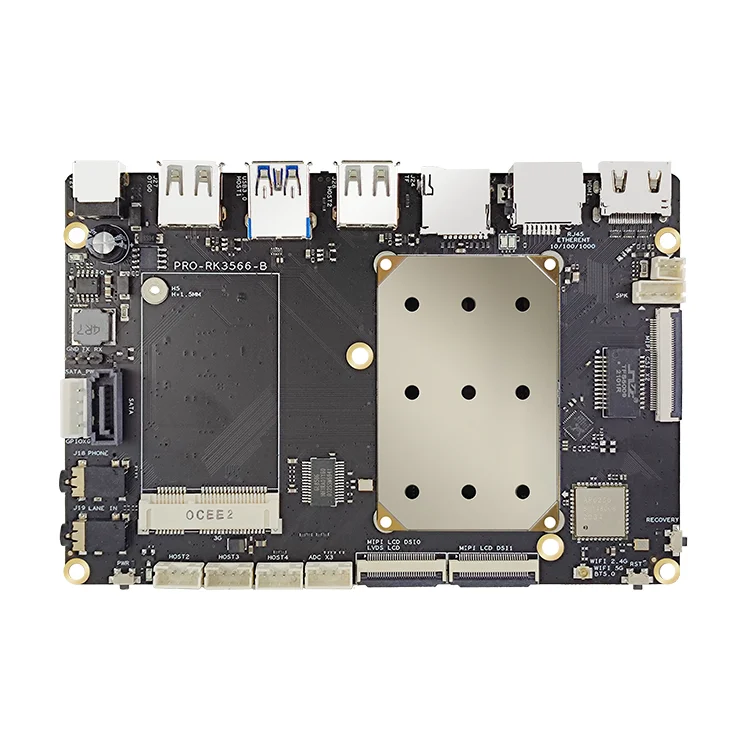

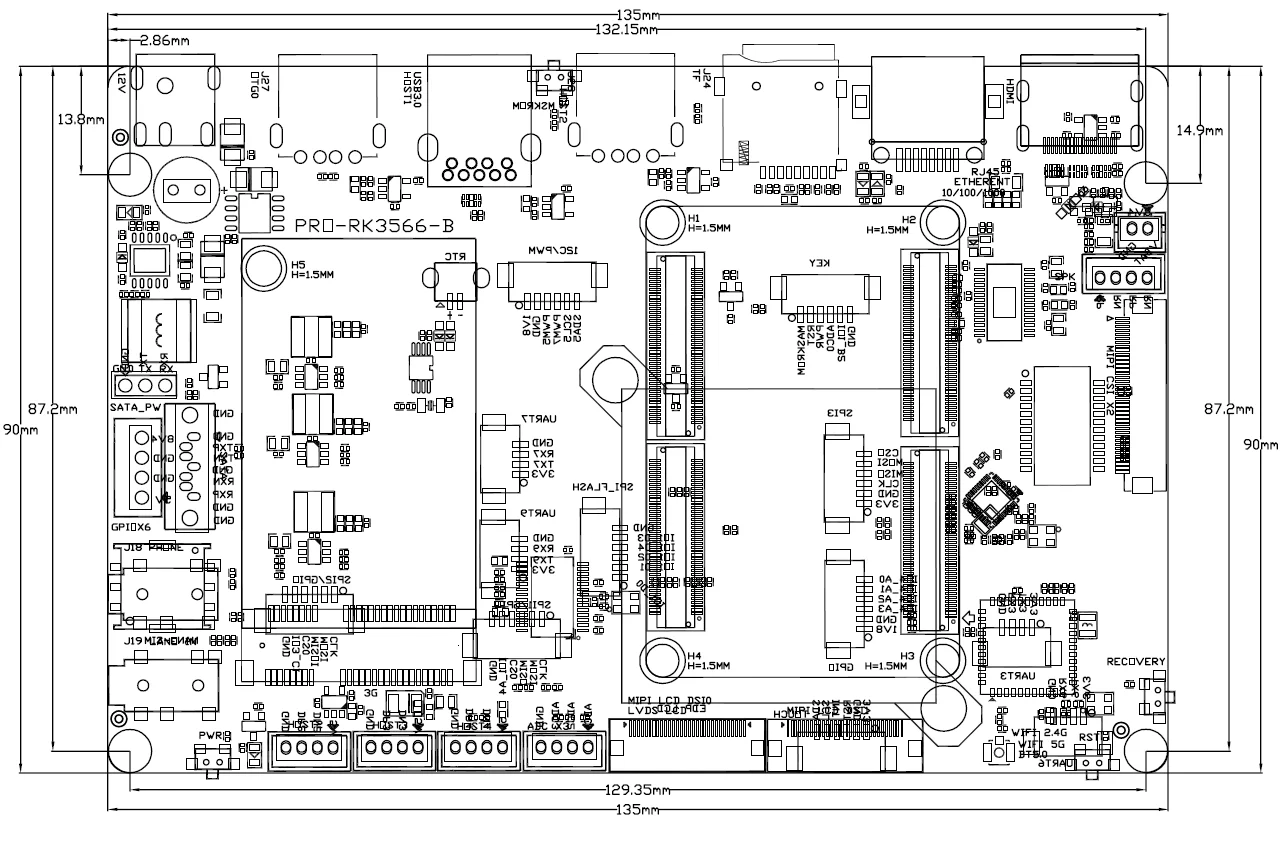

Tamaño
135 mm de largo * 90 mm de ancho * 14 mm de alto
Método de conexión
Conector de placa a placa
CPU
ROCKCHIP RK3566 cuatro núcleos A55
GPU
Mali G52
RAM
Estándar DDR4 2GB opcional 4G
Memoria
Estándar EMMC 5.1 8GB opcional 16GB/32G/64G
Gestión de energía
RK809-5
batería de litio
Detección de carga
Voltaje de funcionamiento
12V por encima de 1,5A
sistema de soporte
Andriod/Ubuntu/Linux
Temperatura de funcionamiento
-10 a +75 grados
Esperanza de vida
La vida útil continua es de más de 5 años.
USB HOST2.0
5 canales de USB, 2 canales de USB estándar externo, uno de los cuales es OTG, 3 canales de conexión interna
USB HOST3.0 1
Interfaz USB 3.0 estándar externa
Puerto serie
5 puertos serie TTL, uno de los cuales es DEBUG
Pantalla HDMI
Pantalla HDMI de 1 canal compatible con 1080P
Pantalla EDP
Admite salida de pantalla EDP de hasta 1080P
Pantalla LVDS
Admite salida de pantalla LVDS única de hasta 1280x800
Pantalla MIPI DSI
Salida de pantalla DSI de 2 canales de hasta 2K
Entrada MIPI CSI
Interfaz de cámara CSI MIPI de 2 vías
Ethernet
1 canal 10M/100M/1000M
Salida de voz
1 salida de canal izquierdo y derecho de auriculares, salida de 2 altavoces de 5W/8 ohmios
Entrada de voz
1 entrada LANE IN
SATA
Interfaz de disco duro SATA
Tarjeta TF
Interfaz de tarjeta TF máx. 128G
WIFI
AP6256 WIFI de doble banda 2,4G/5G
Bluetooth
AP6256 2,4G Bluetooth 5.0
SPI
Interfaz SPI de 3 vías
I2C
Interfaz I2C de 2 vías
PDM
Interfaz de micrófono de silicona PDM de 4 canales
GPIO
6 interfaces GPIO independientes
GPS
GPS externo (opcional)
ALCANCE
3 entradas ADC
3G/4G
Función 4G, Internet PCI-E 3G/4G
Reloj RTC en tiempo real
La batería de botón externa HYM8563 admite ahorro de tiempo de apagado
Actualización del sistema
Admite actualización USB local
Artículo
El más pequeño
Típico
máximo
Parámetros de potencia
Voltaje
11V
12V
15V
Ondulación
--
50 mV
--
Consumo de energía RTC de 3V
0,9uA
Prueba de corriente de la placa base
(Otros periféricos no conectados)
Corriente de arranque
92 mA
195 mA
325 mA
Corriente de reposo del escritorio
115 mA
Consumo de energía RTC
0,3uA
0,9uA
1,2uA
Prueba de corriente de la placa base
Conecte 7 pulgadas 1024x600
Corriente de encendido
205 mA
265 mA
468 mA
Corriente de reposo del escritorio
225 mA
alrededor
Humedad relativa
-
65%
75%
Temperatura de trabajo
-10℃
--
75℃
Temperatura de almacenamiento
-30℃
-0℃
100℃
