Descripción

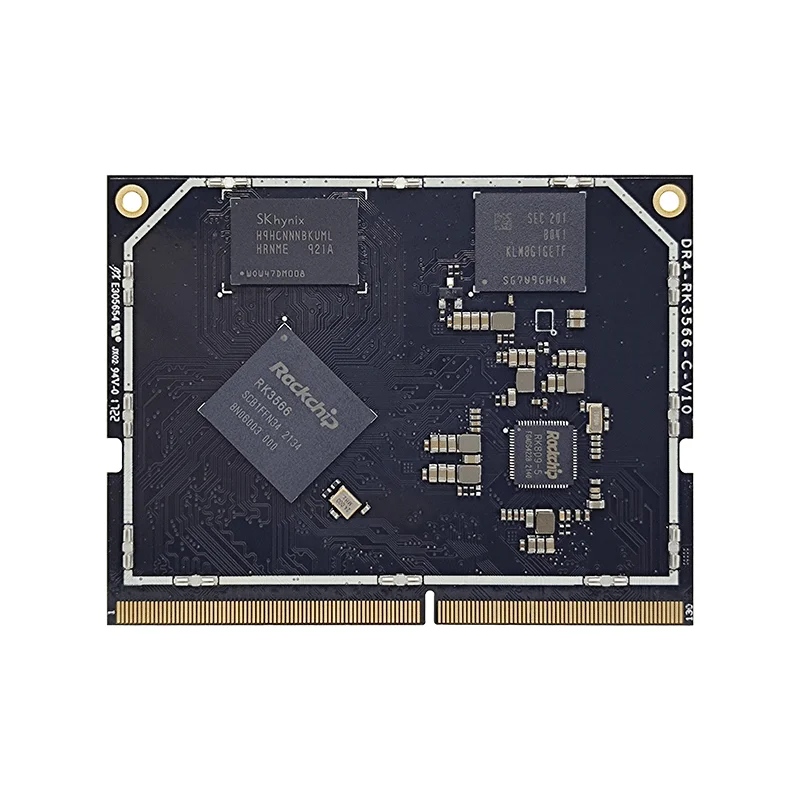

Principales indicadores de hardware

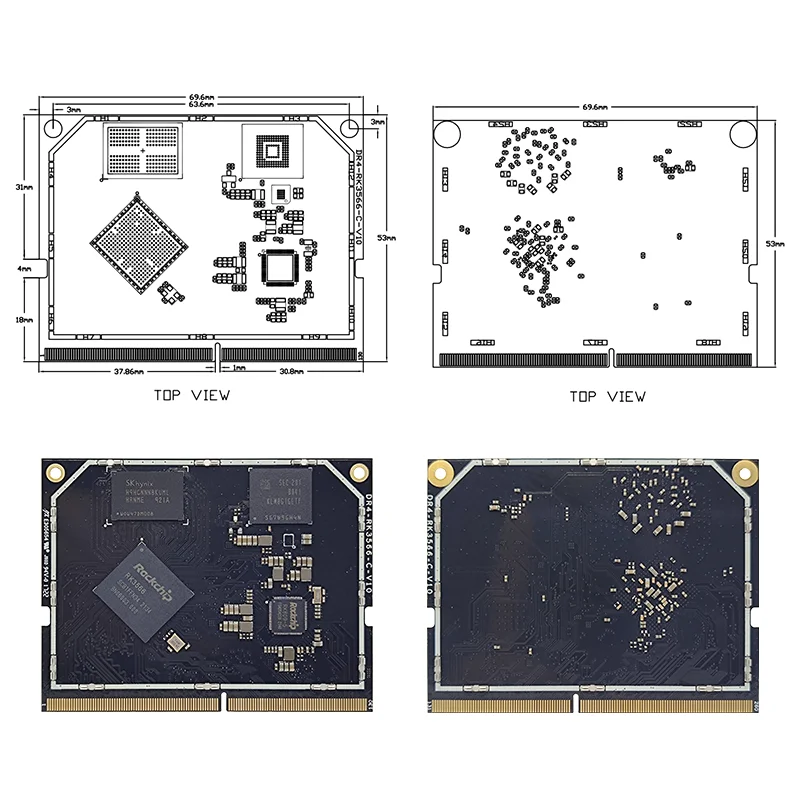

tamaño
69,9 mm de largo * 53 mm de ancho * 3 mm de alto
Método de conexión
Conexión de dedo dorado DDR4
CPU

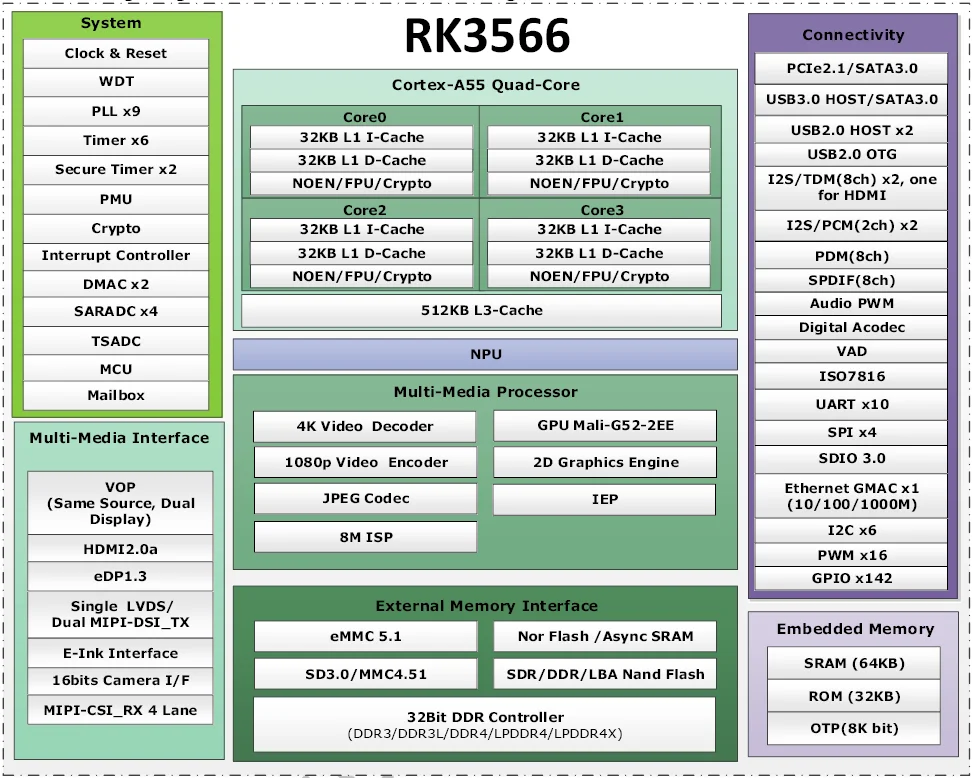

ROCKCHIP RK3566 de cuatro núcleos A55
GPU
Mali G52
RAM
LPDDR4 Estándar 2GB Opcional 4G/8G
memoria
EMMC 5.1 Estándar 8GB Opcional 16GB/32G/64G/128G
gestión de energía
RK809-5
batería de litio
Detección de carga
Voltaje de funcionamiento
3,39 V 2 A y superior
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18,04
temperatura de trabajo
-10 a +60 grados
vida
La vida útil continua es de más de 5 años.

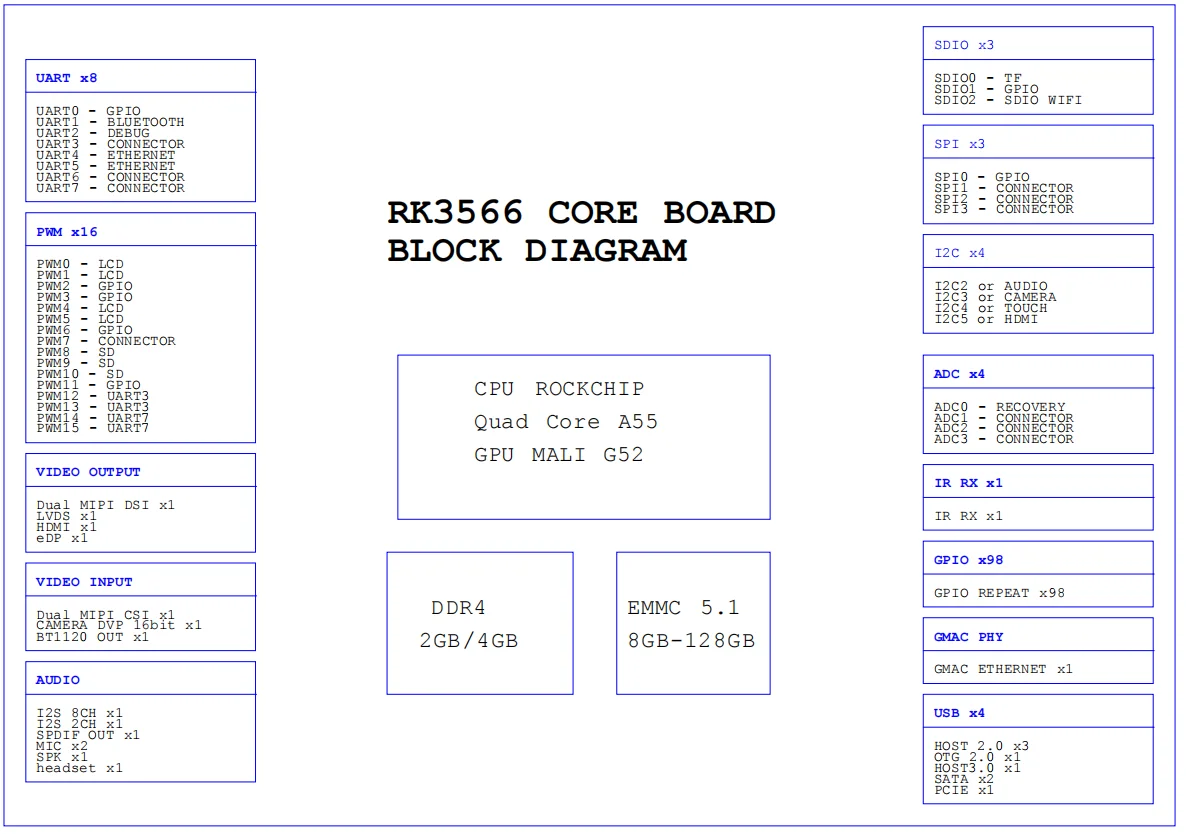

Interfaz común de la placa central
HDMI
La salida HDMI de alta definición admite pantalla 1080P
EDP
Admite eDP de 4 carriles hasta 1080P
LVDS
Admite salida de pantalla LVDS de un solo canal de hasta 1280x800
MIPI DSI
Soporta 8 carriles hasta 2K
Cámara DVP
Admite entrada de cámara con interfaz DVP de 16 bits
MIPI CSI
CSI bidireccional admite hasta 800W
I2S
Dos canales I2S, un canal 8 canales/un canal 2 canales
PCIE
1 interfaz PCIE 2.0
SATA
Interfaz SATA3.0 de 1 vía
USB2.0
Cuatro canales USB2.0 independientes, uno de los cuales es OTG
USB3.0
Una interfaz USB 3.0
Ethernet
La interfaz PHY, la placa base y el chip PHY pueden expandir Ethernet 10/100/1000
UART
8 puertos serie
SPI
SPI de 3 vías
I2C
I2C de 4 vías
PWM
PWM de 16 canales
SDIO
Interfaz SDIO de 3 vías, una es tarjeta TF y la otra es WIFI
ALCANCE
Interfaz de entrada ADC analógica de 4 canales
GPIO
GPIO multiplexable hasta 98
Entrada de voz
Entrada de voz analógica bidireccional
salida de voz
Uno es la salida de auriculares y el otro es una potencia de salida de altavoz mono de 0,6 W.
actualización
Admite actualización local de tarjeta USB/TF

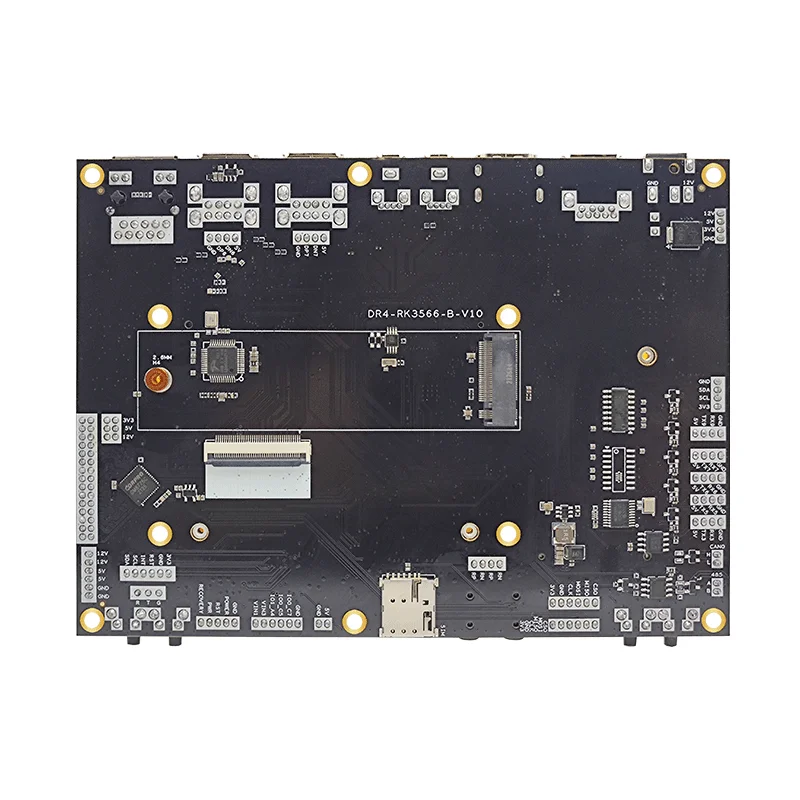

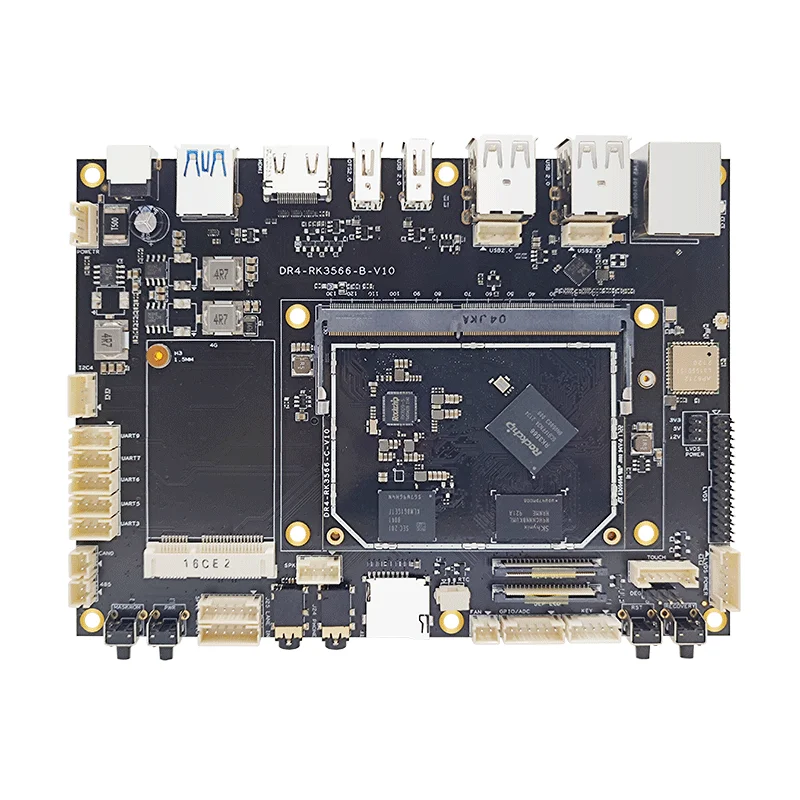

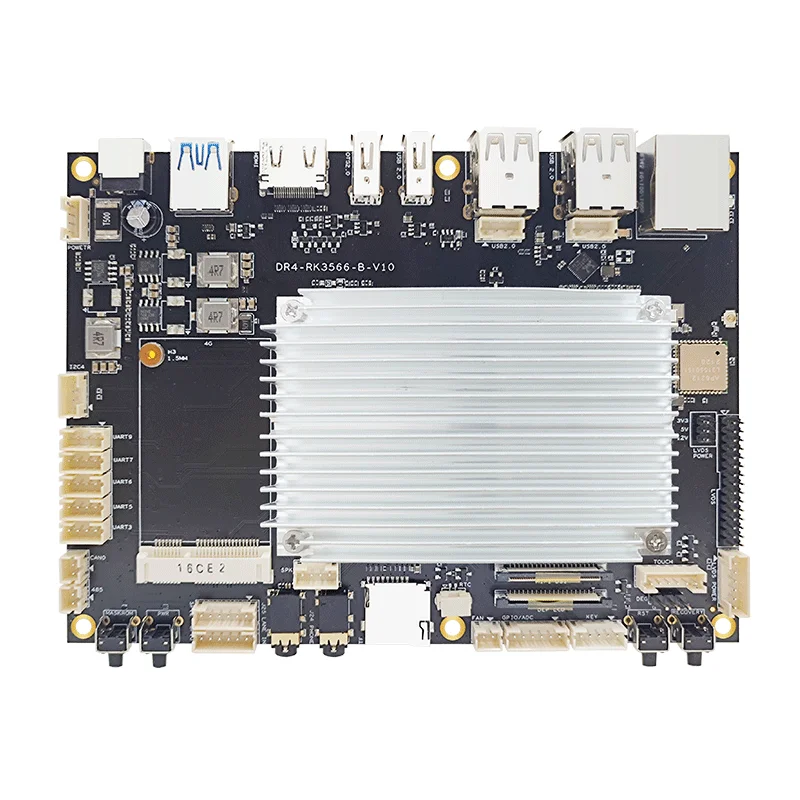

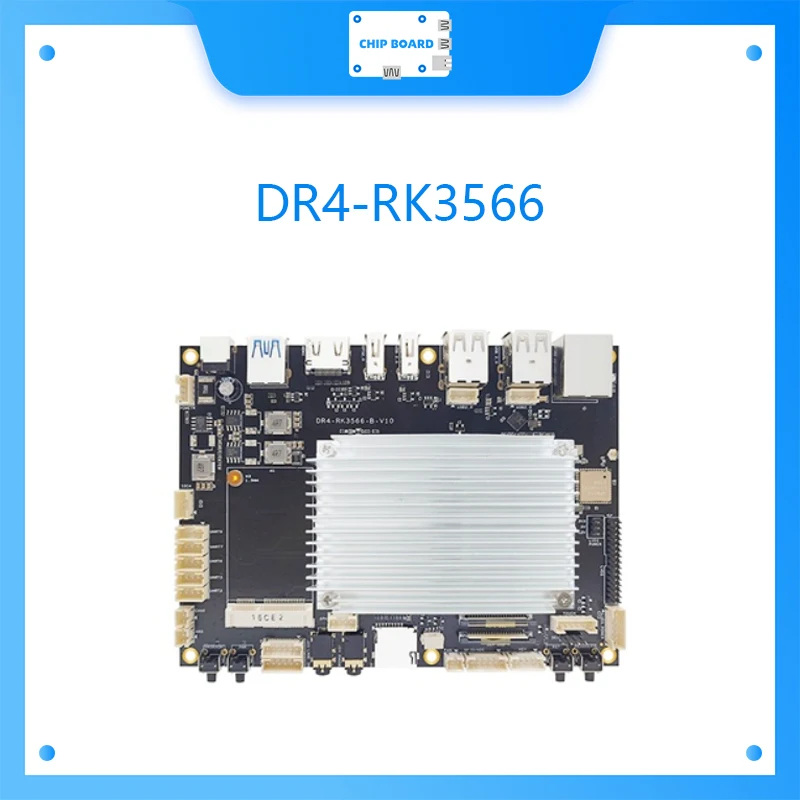

Principales parámetros de hardware
Tamaño de la placa base
155 mm de largo * 115 mm de ancho * 17 mm de alto
CPU
ROCKCHIP RK3566 de cuatro núcleos A55
NPU
Unidad de red neuronal de potencia informática de 0,8T
GPU
ARM G52 2EE
RAM
El estándar LPDDR4 de 2 GB se puede configurar con 4 GB/8 GB
memoria
EMMC 5.1 se puede configurar con 32 GB/64 GB/128 GB
gestión de energía
RK809-5
Voltaje de funcionamiento
Por encima de 12V 2A
sistema de soporte
Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18,04
temperatura de trabajo
-10 a +60 grados
vida
La vida útil continua es de más de 5 años.

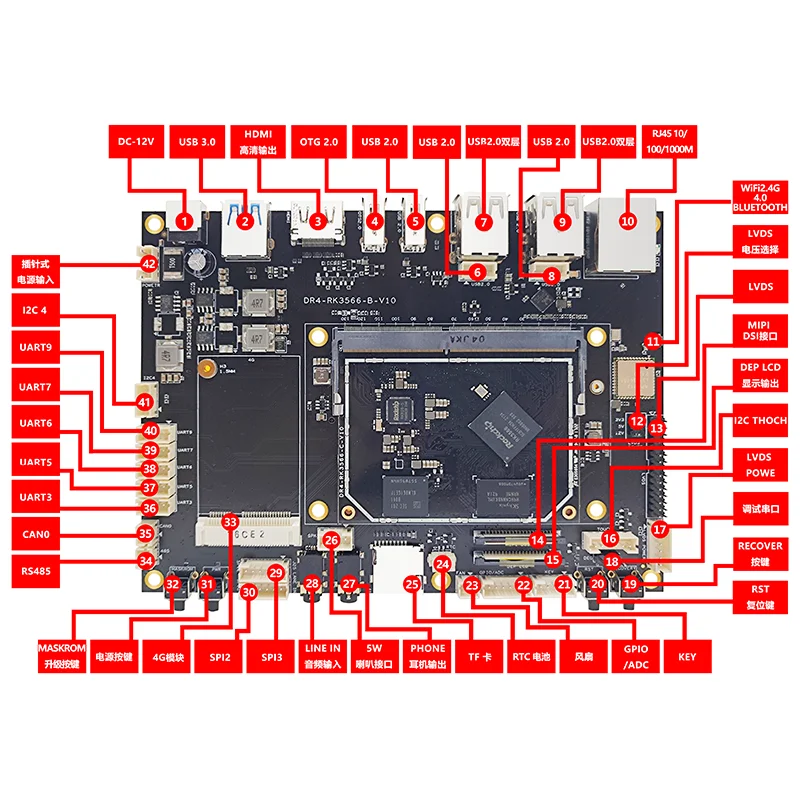

Interfaz común de la placa base
CORREO USB
9 puertos USB (7 externos, 2 internos, 1 USB3.0)
puerto serie
7 puertos serie, se pueden configurar en RS232 o TTL respectivamente, uno de los cuales es depuración
I2C
I2C de 2 vías
CAN
1 autobús CAN
RS485
1 canal RS485
GPIO
12 GPIO disponibles
SPI
Interfaz SPI de 2 vías
Salida HDMI
1 salida HDMI, máximo 1920x1080
Pantalla MIPI DSI
Admite pantalla MIPI DSI de 2 vías
pantalla eDP
Interfaz de pantalla eDP de 2 vías
Pantalla LVDS
Admite salida LVDS de doble canal de un solo canal, hasta 1920x1080
Entrada MIPI CSI
Admite entrada de cámara MIPI CSI de 2 vías
Ethernet
Admite un Gigabit Ethernet (RGMII)
salida de voz
Salida de canal izquierdo y derecho de auriculares de 1 canal, salida de altavoz de 2 canales 5W/8 ohmios
Entrada de voz
1 entrada LINE IN
WIFI
Compatible con WIFI 2,4G (AP6212)
Bluetooth
1 canal 4,0G Bluetooth+BLE (AP6212)
RTC
El consumo de energía del chip RTC externo (HYM8563) es inferior a 0,2uA
M.2
Admite un hardware de estado sólido con clave M
4G
Función 4G, acceso a Internet PCI-E 3G/4G
Tarjeta TF
Admite tarjeta TF
Reloj RTC en tiempo real
La batería de botón externa admite ahorro de tiempo de apagado (HYM8563) independiente)
Actualización del sistema
Admite actualización USB local
proyecto
mínimo
típico
máximo
Parámetros de potencia
Voltaje
6,5 V
12V
15V
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Conéctese a HDMI
Corriente de encendido
78 mA
195 mA
278 mA
Corriente de reposo de escritorio
105 mA
medio ambiente
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-10
--
60
temperatura de almacenamiento
-30
-0
