Bundle (Pack)
Descripción
Nombre de la lista de accesorios de la placa base RP-BOX-RK3399
Número de pieza
configurar
Detalles
Precio de venta
Placa central RP3399-D4 2+16
C113
Orificio para sello 2G+16G
Estándar
$95
Placa central de grado de temperatura amplio RP3399K 2+16
C130
Orificio para sello 2G+16G
Estándar
$119
Placa central RP3399-D4 4+16
C112
Orificio para sello 4G+16G
Estándar
$127
Placa central RP3399-D4 4+64
C111
Orificio para sello 4G+64G
Estándar
$146

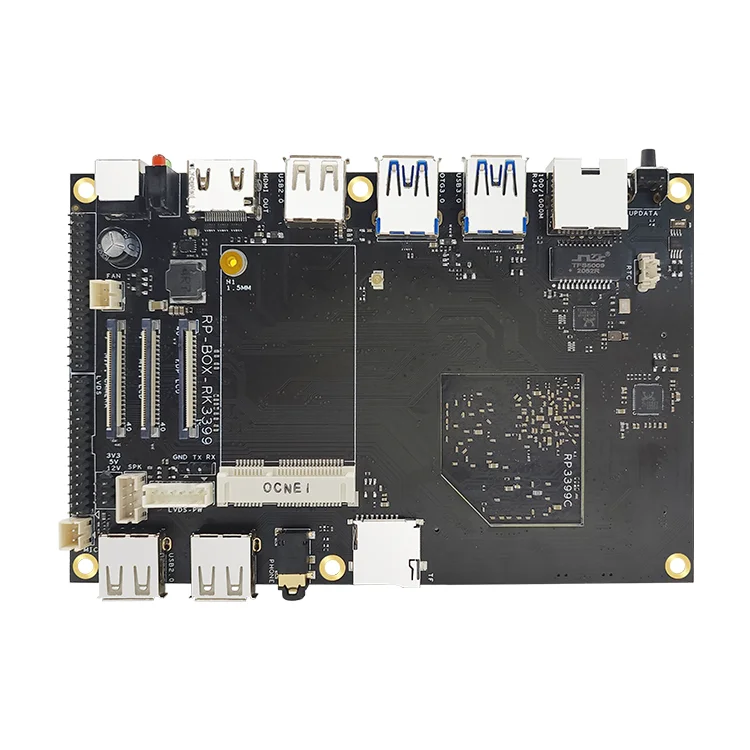

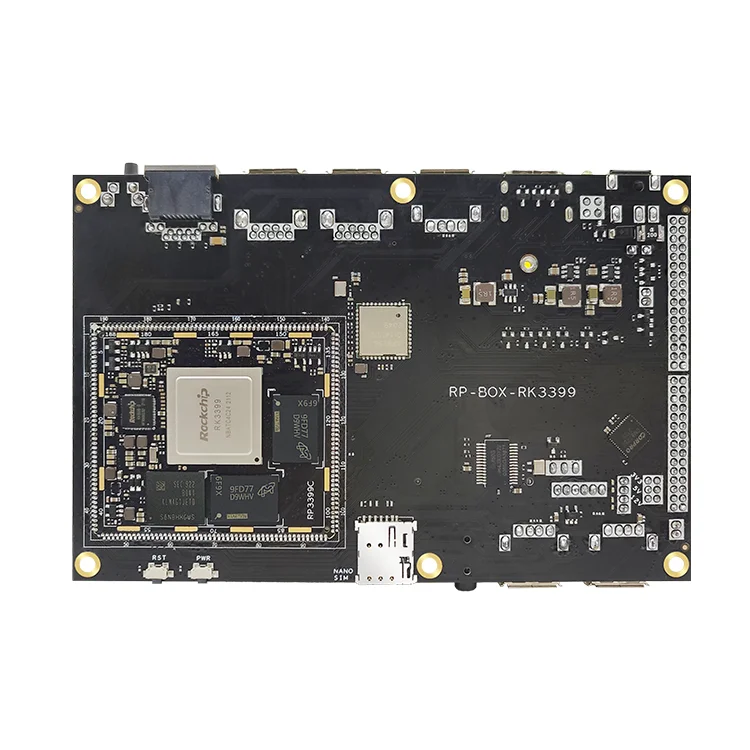

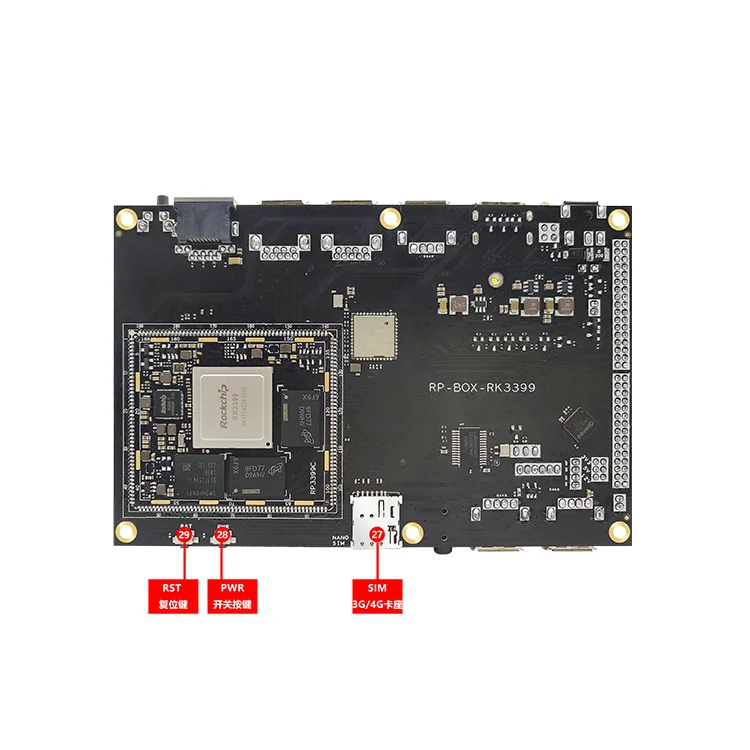

Placa base RP-BOX-RK3399 2+16 (incluida la placa central)
BC103
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$135
Placa base RP-BOX-RK3399K 2+16 (incluida la placa central)
Cuarzo147
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$158
Placa base RP-BOX-RK3399 4+16 (incluida la placa central)
BC104
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$166
Placa base RP-BOX-RK3399 4+64 (incluida la placa central)
BC105
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$185

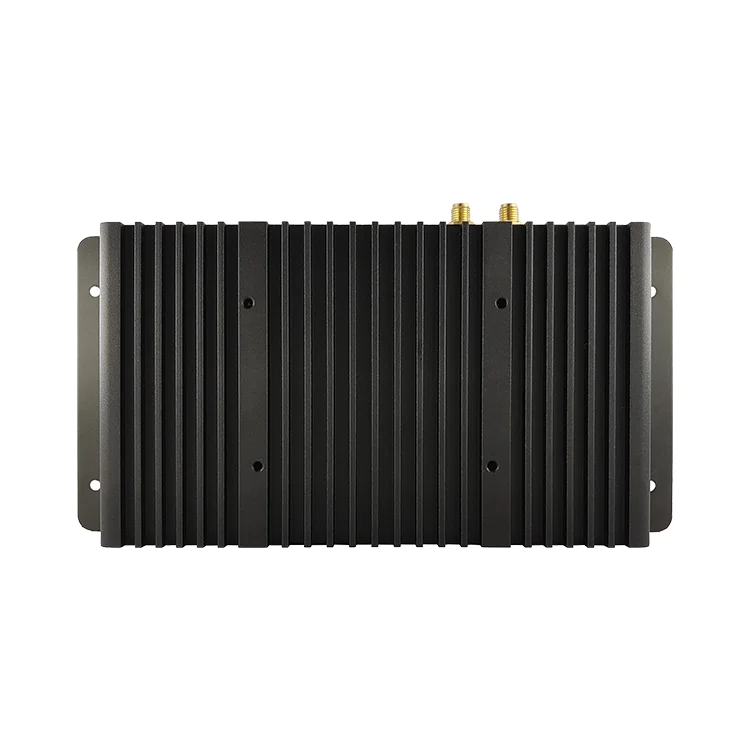

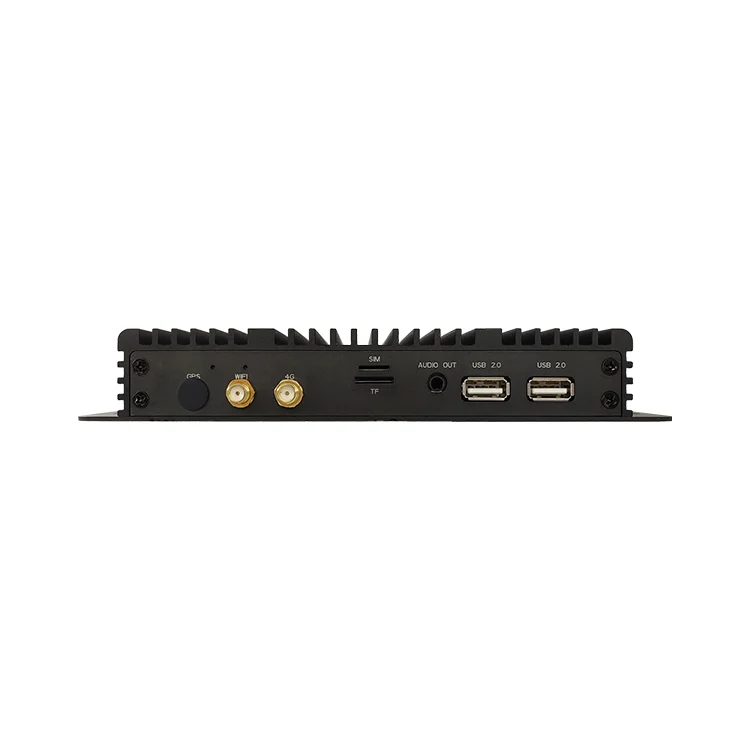

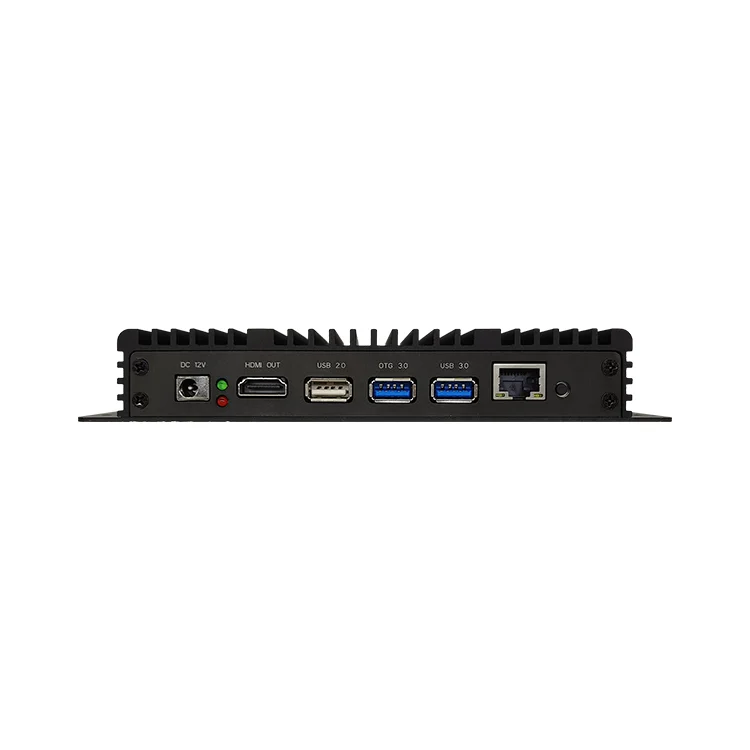

WK002
Dimensiones: 190x155x94x30
Opcional
$33
Módulo de comunicación 4G CAT1
4G005
Antena EC20+4G CAT1
Opcional
$39
USDK003
Correspondiente al paquete comprimido SDK del disco de red
Opcional
$67
Montaje de 5 pulgadas 720x1280 con estructura de metal
LCDM026
Pantalla vertical de 5 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$64
Montaje de 7 pulgadas 720x1280 con estructura de metal
LCDM027
Pantalla vertical de 7 pulgadas 720x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$70
Montaje de 8 pulgadas 800x1280 con estructura de metal
LCDM028
Pantalla vertical de 8 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$73
Montaje de 8 pulgadas 1200x1920 con estructura de metal
LCDM035
Pantalla vertical de 8 pulgadas 1200x1920 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$80
Montaje de 10,1 pulgadas 800x1280 con marco de metal
LCDM036
Pantalla vertical de 10,1 pulgadas 800x1280 500 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$88
Montaje de 10,1 pulgadas 1200x1920 con marco de metal
LCDM029
Pantalla vertical de 10,1 pulgadas 1200x1920 450 brillo MIPI táctil de ajuste completo con marco de metal
Opcional
$108
Montaje de 13,3 pulgadas 1920x1080 con marco de metal.
LCDM037
Pantalla horizontal de 13,3 pulgadas 1920x1080 300 brillo eDP ajuste completo táctil con marco de metal
Opcional
$161
Montaje de 15,6 pulgadas 1920x1080 con estructura de metal
LCDM033
Pantalla horizontal de 15,6 pulgadas 1920x1080 300 brillo eDP ajuste completo táctil con marco de metal
Opcional
$193

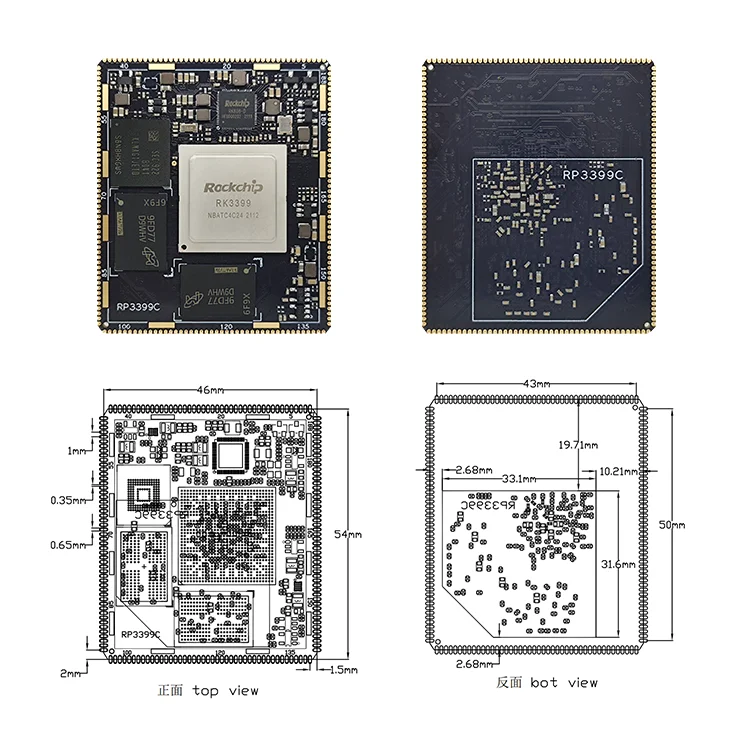

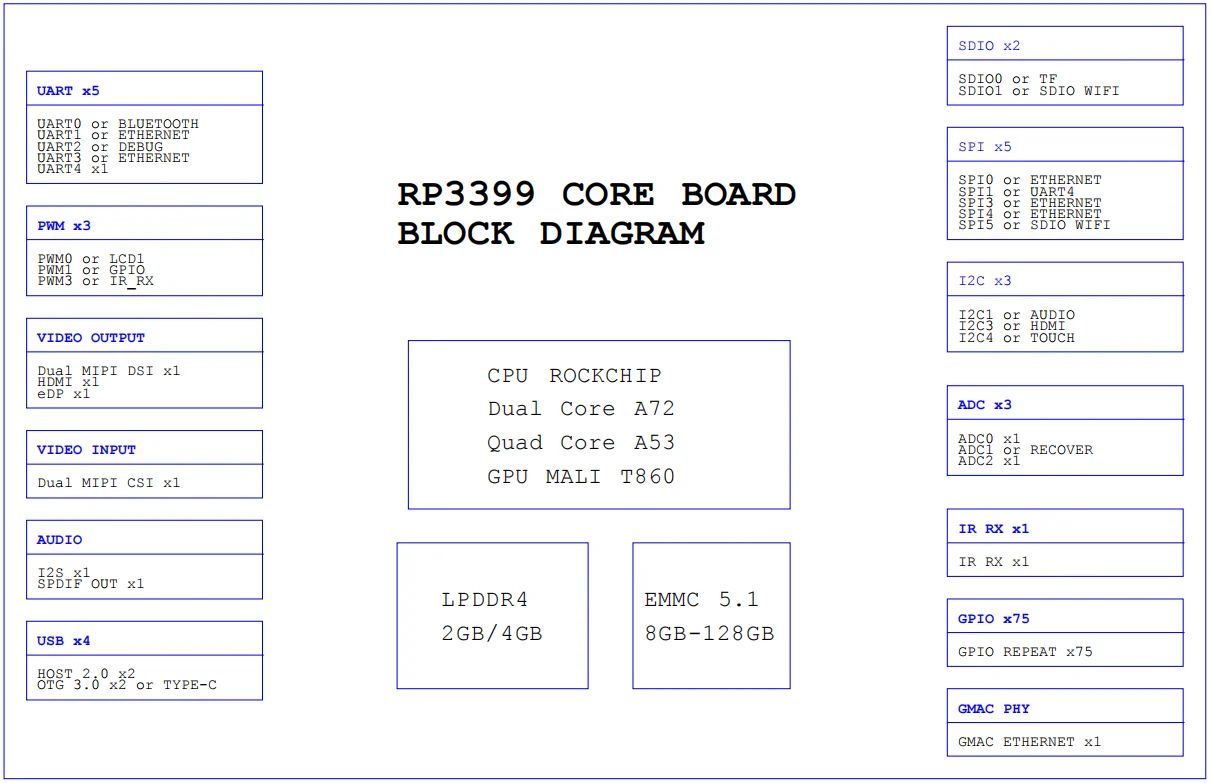

tamaño
54 mm de largo * 46 mm de ancho * 3,2 mm de alto

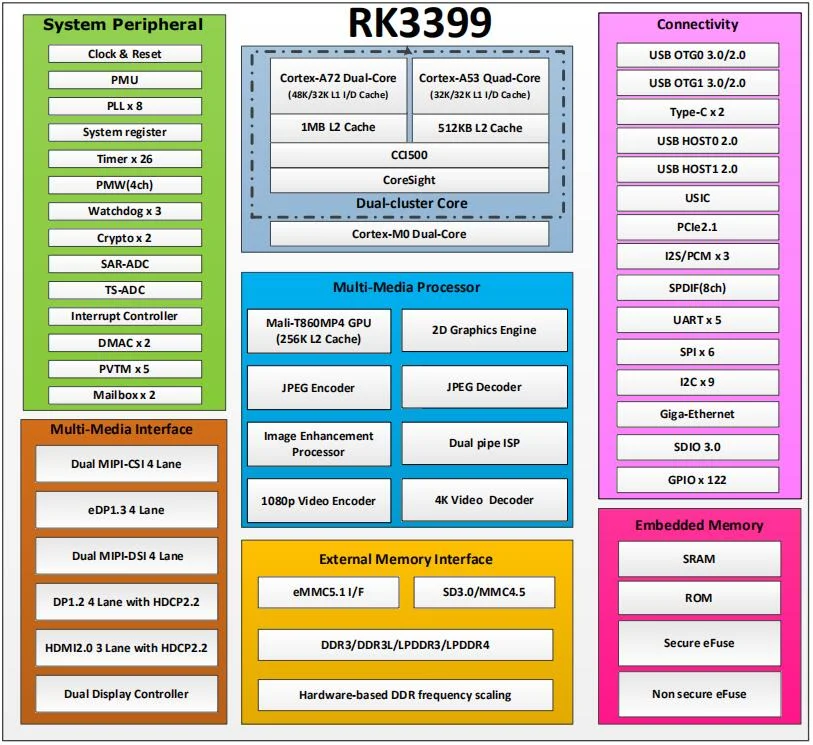

CPU
ROCKCHIP RK3399 A72 de seis núcleos doble + A53 cuatro
GPU
Mali T860 MP4
RAM
Estándar LPDDR4 2GB opcional 4GB
Memoria
Estándar EMMC 5.1 16 GB opcional 8 GB/32 GB/64 GB
Gestión de energía
RK808-D
batería de litio
ninguno
Voltaje de funcionamiento
5V 2A o más
sistema de soporte
Andriod7.1 / 8.1 / Ubuntu16.04 / Linux+QT
Temperatura de funcionamiento
-10 a +75 grados
vida
La vida útil continua es de más de 3 años.
HDMI
La salida HDMI HD admite pantalla 4K/1080P
MIPI DSI
Admite 8 carriles, hasta 2K/4K
MIPI CSI
CSI de dos canales admite hasta dos canales 1300W
I2S
Una interfaz I2S
USB2.0
USB2.0 bidireccional
USB3.0
Dos USB3.0 o uno TYPE-C
TIPO C
Todo el camino TYPE-C
Ethernet
La interfaz PHY, el zócalo más el chip PHY pueden expandir Ethernet 10/100/1000
UART
5 puertos serie
SPI
5 vías SP
I2C
I2C de 3 vías
PWM
PWM de 3 vías
TF
Tarjeta TF de 1 vía
SDIO
1 interfaz SDIO
GPIO
GPIO reutilizable hasta 75
ALCANCE
3 interfaz de entrada analógica ADC
actualización
Admite actualización local de tarjeta USB/TF

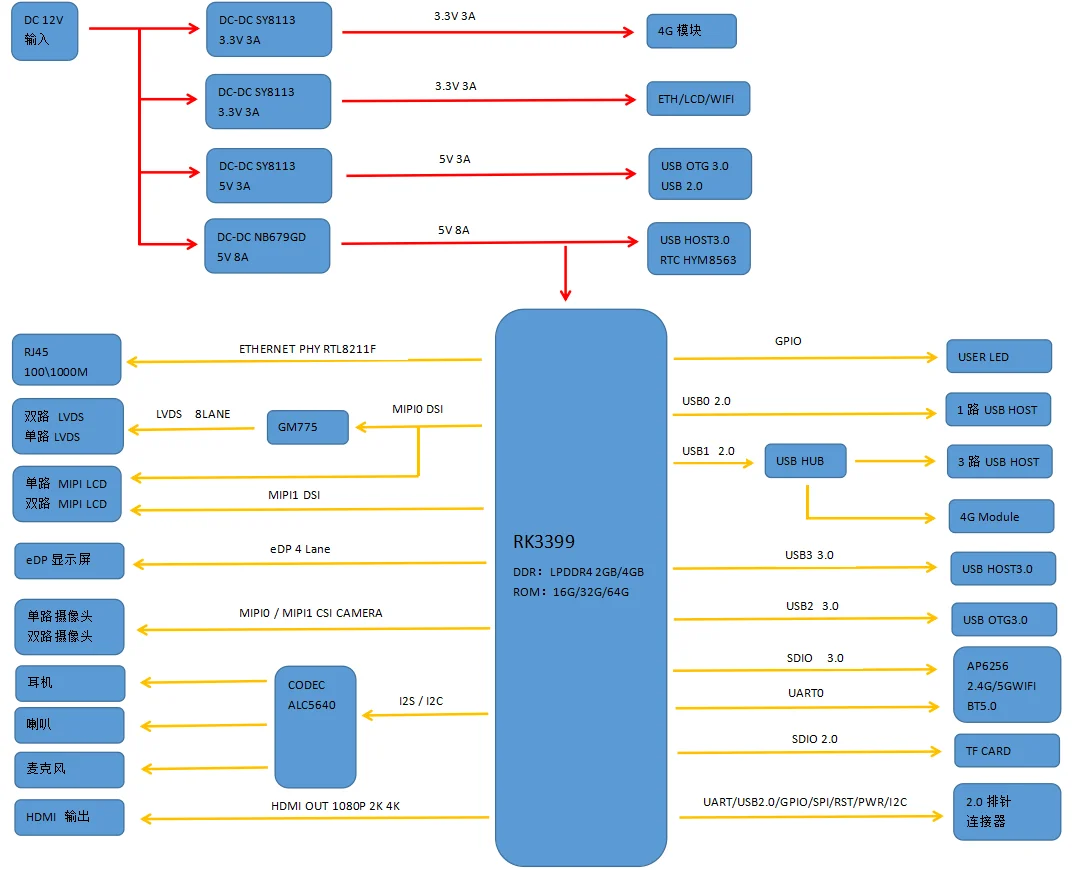

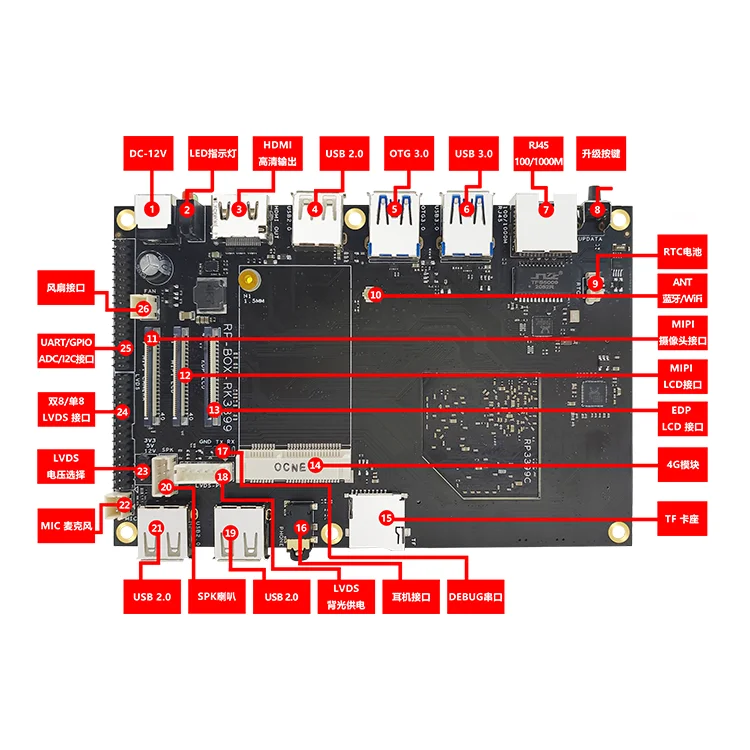

tamaño
140 mm de largo * 90 mm de ancho * 14 mm de alto
CPU
ROCKCHIP RK3399 A72 de seis núcleos doble + A53 cuatro
GPU
Mali T860
RAM
Estándar LPDDR4 2GB opcional 4GB
Memoria
Configuración estándar EMMC 5.1 16 GB, opcional 32 GB/64 GB
Gestión de energía
RK808-D
Voltaje de funcionamiento
12V 2A o más
sistema de soporte
Andriod 8.1/ Ubuntu1804+ROS/Linux+QT5.9/Debian9
Temperatura de funcionamiento
-10 a +75 grados
Esperanza de vida
La vida útil continua es de más de 5 años.
USB
HOST 6 puertos USB (5 externos, 1 enchufe interno), un USB 3.0 y el otro OTG3.0
Puerto serie
2 niveles TTL 3,3V
Otras interfaces de expansión
20 IO
Salida HDMI
HDMI 2.0 admite salida 4K (pantalla diferente con eDP o LVDS)
Pantalla MIPI DSI
Doble canal de 8 carriles hasta 2K
Pantalla LVDS
Admite salida LVDS dual/doble de hasta 1920x1080
pantalla eDP
4 carriles hasta 1920x1080
Entrada MIPI CSI
2 cámaras pueden admitir entrada de datos sin procesar MIPI dual
Ethernet
1 canal 10M/100M/1000M
Salida de voz
1 salida de canal izquierdo y derecho de auriculares, 2 salidas de altavoces 2W/8 ohmios
Entrada de voz
1 entrada de micrófono
WIFI
WIFI 2,4G/5G de doble banda (AP6256)
Bluetooth
1 canal 2.4G Bluetooth+BLE (AP6256)
3G/4G
Función 4G incorporada, Internet PCI-E 3G/4G
Tarjeta TF
Admite tarjeta TF
Reloj RTC en tiempo real
Ahorro de tiempo de apagado de la batería del botón externo (HYM8563) independiente el consumo de energía es inferior a 0,2 uA
Actualización del sistema
Admite actualización USB local
Artículo
mínimo
Típico
máximo
Parámetros de potencia
Voltaje
11V
12V
15V
Ondulación
--
50 mV
--
Consumo de energía RTC de 3V
0,9uA
Corriente de arranque (conectada a la pantalla 10.1)
225 mA
465 mA
928 mA
Reproducir sonido (conectar a la pantalla 10.1)
475 mA
623 mA
Conecte la corriente de arranque de la pantalla HMDI+
242 mA
535 mA
965 mA
Conéctese a la corriente de reposo de la pantalla HMDI+
515 mA
