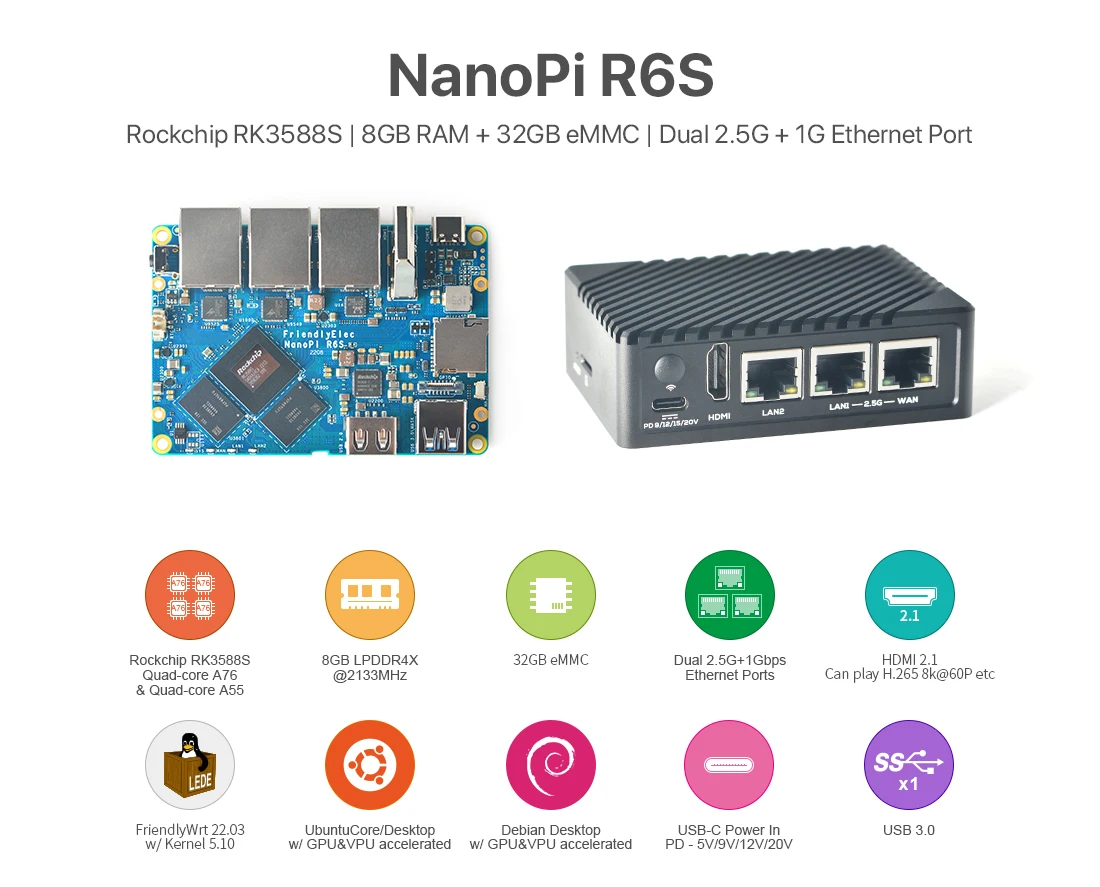

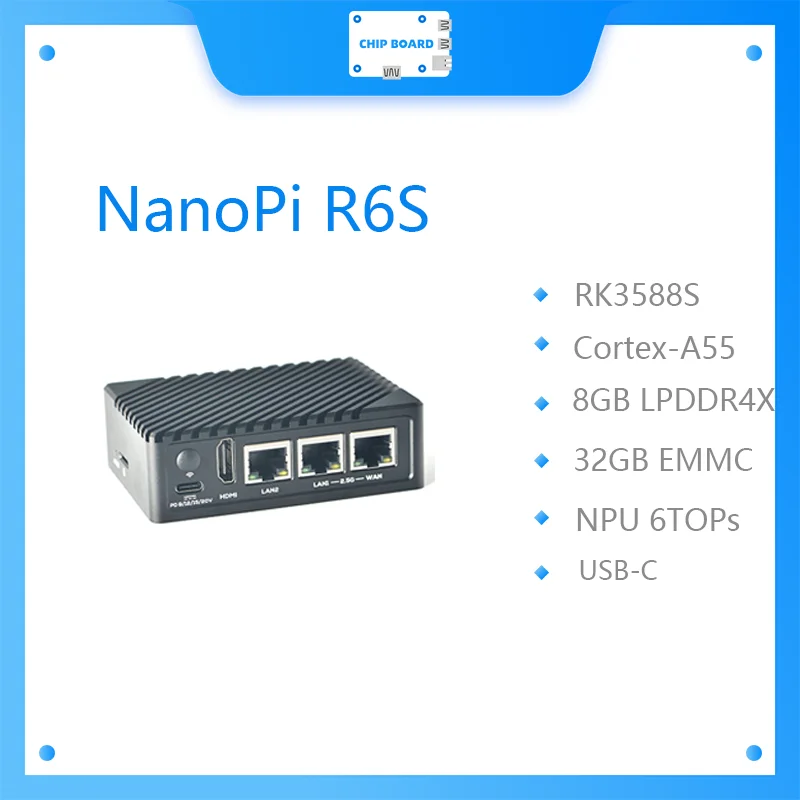

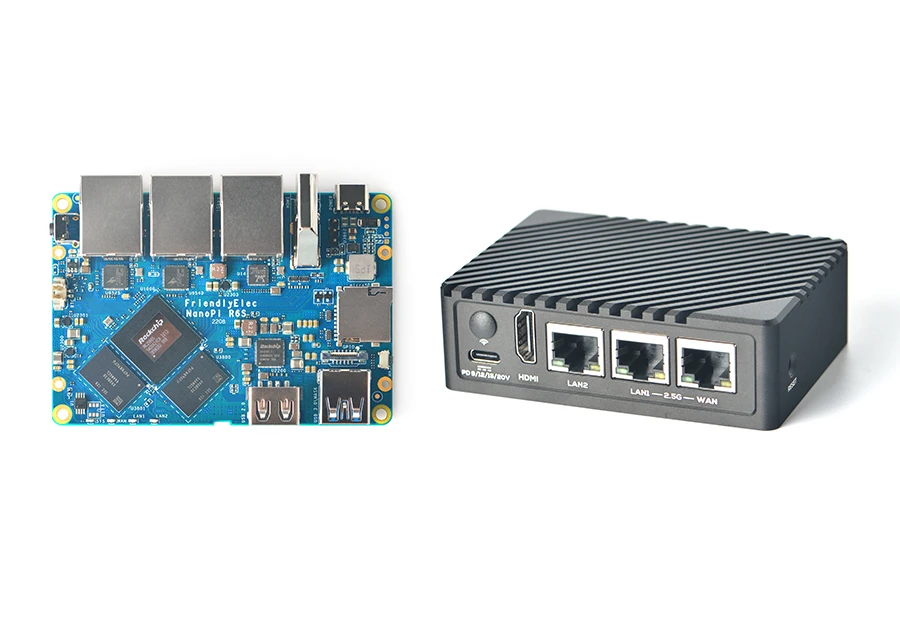

Placa de desarrollo Nanopi R6S amigable RK3588S puerto de red Gigabit Dual 2,5G cálculo de borde 8G32GB 8K60P

CPU

Modelo: Rockchip RK3588S
Número de núcleos: CPU ARM de cuádruple núcleo y CPU de cuádruple núcleo de 1 a 2.
Frecuencia: 4x2. 2 hasta 2,4 GHz y 4x2. 1 hasta 1,8 GHz.

GPU

2. MP4, compatible con OpenGLES 1,1, 2,0 y 3,2, OpenCL hasta 2,2 y Vulkan1.2

VPU

Decodificador 8K @ 60fps H.265 y VP9, decodificador 8K @ 30fps H.264, decodificador 4K @ 60fps AV1, codificador 8K @ 30fps H.264 y H.265

NPU

6TOPs, compatible con INT4/INT8/INT16/FP16

Memoria

RAM: 64-bit 8GB LPDDR4X a 2133MHz

Almacenamiento

Ranura MicroSD: MicroSD x1, admite hasta el modo SDR104
Flash: 32GB eMMC, en modo HS400

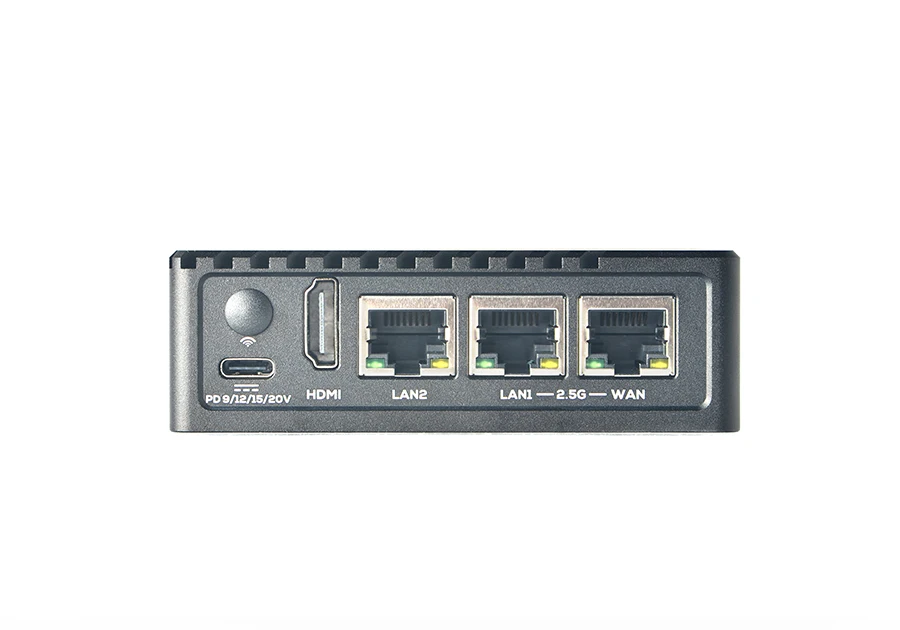

Conectividad

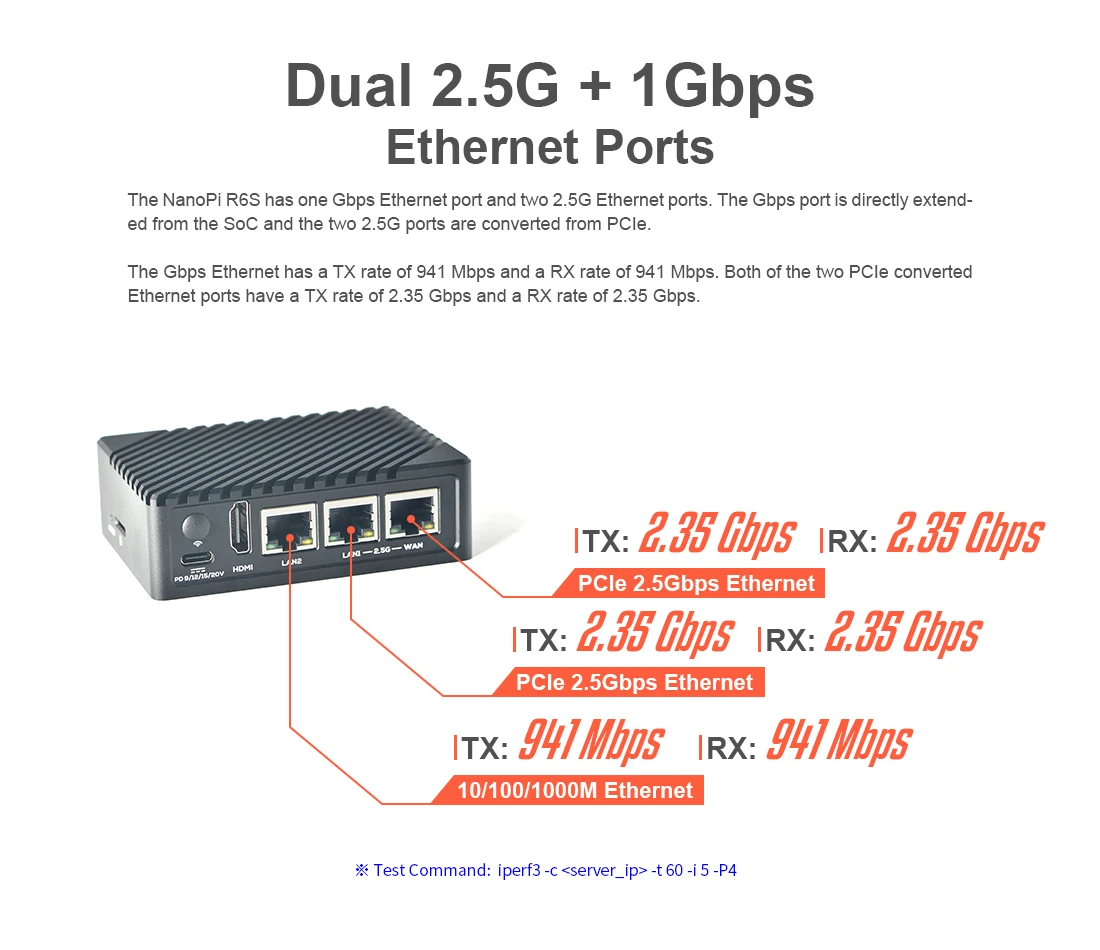

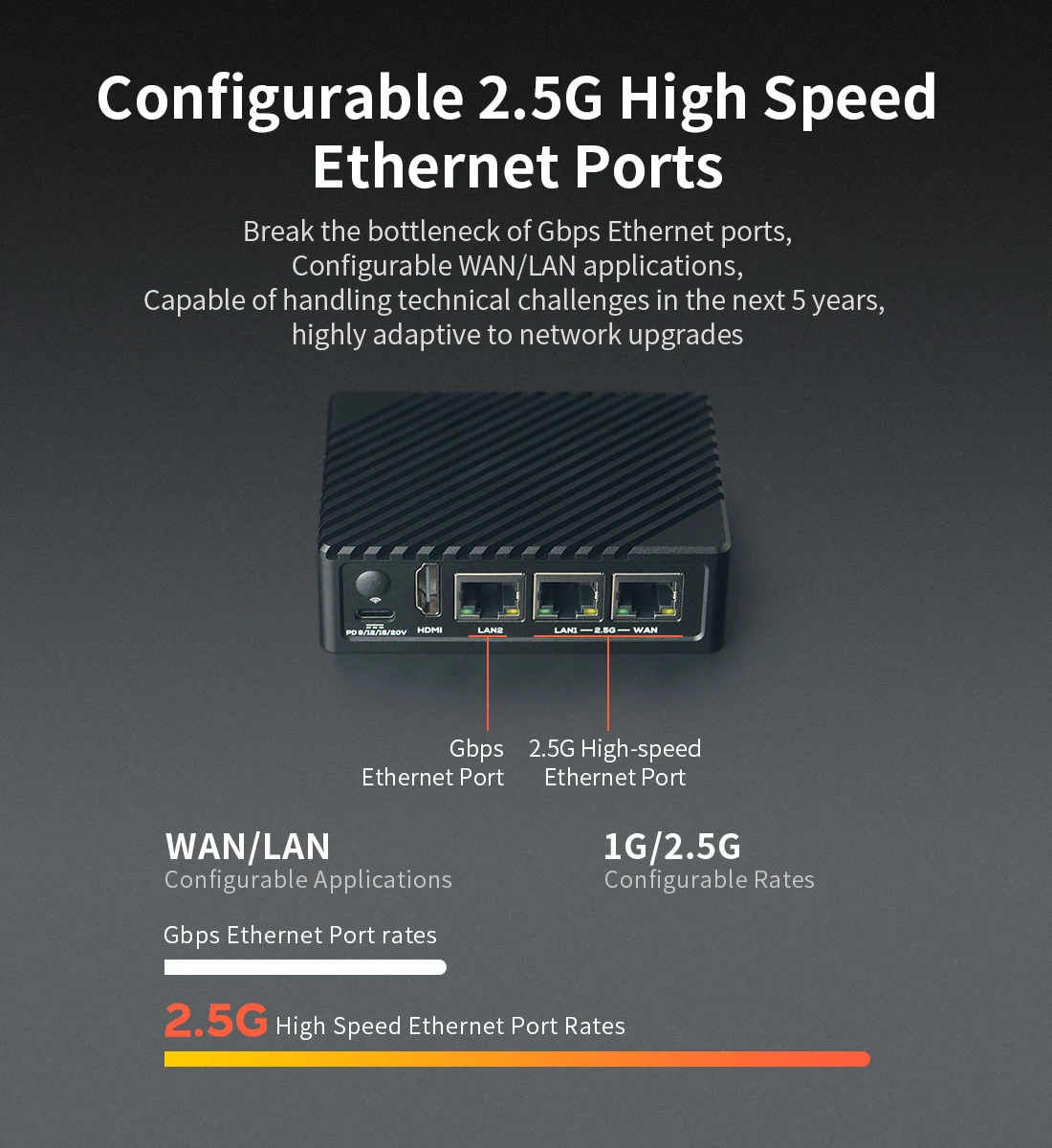

Ethernet: Gigabit Ethernet nativo x1, chip
PCIe 2,5G Ethernet x2, Chip RTL8125BG

Salida vídeo

HDMI: compatible con operación HDMI2.1, HDMI2.0 y HDMI1.4
Soporta hasta 7680x4320 a 60Hz
Admite el formato RGB/YUV (hasta 10 bits)

USB

Host USB 3,0 X1: USB tipo A
Host USB 2,0 x1: USB tipo A
1x1: entrada de energía (5V/9V/12V/20V), soporte PD.

Pin-encabezado

GPIO: conector FPC de 12 Pines de 0,5mm
Con hasta 1x SPI, hasta 3x UARTs, hasta 1x I2Cs, hasta 8x GPIOs
Depuración: depurar UART x1, cabezal de 3 pines de 2,54mm, nivel de 3V, 1500000bps

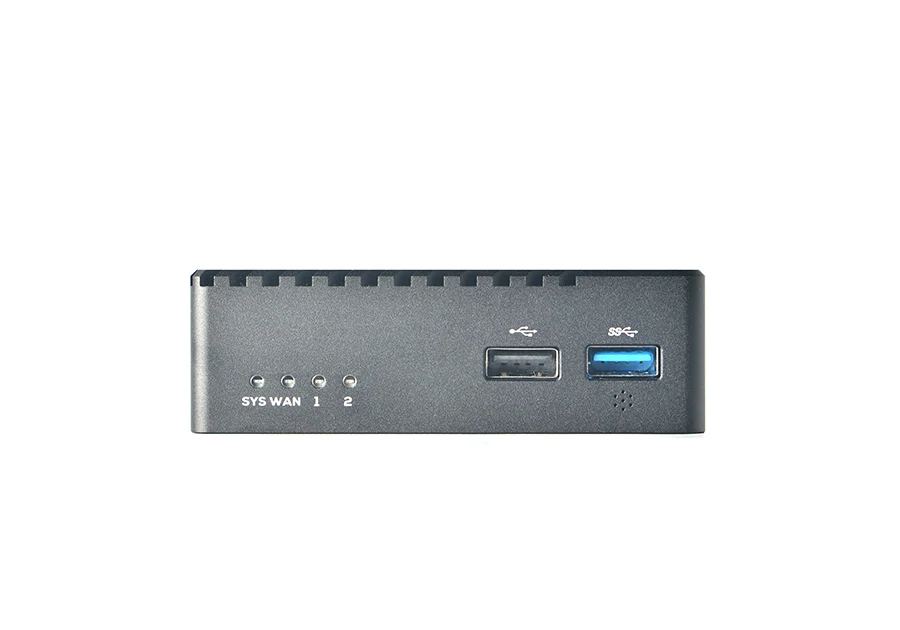

LED

SYS LED (rojo) x1
WAN LED (verde) x1
LAN1 LED (verde) x1
LAN2 LED (verde) x1

Botón

Botón MASK X1 para actualización eMMC
Botón usuario X1

Otros

Batería RTC: entrada de batería RTC de 2 pines 1,27/1,25mm
Conector para baja potencia RTC IC HYM8563TS
Receptor IR X1 y la frecuencia portadora es de 38Khz
Conector de ventilador () x1, 5V
Temperatura de trabajo: 0 ℃ a 70 ℃

Potencia

DC, soporte PD, entrada de 5V/9V/12V/20V

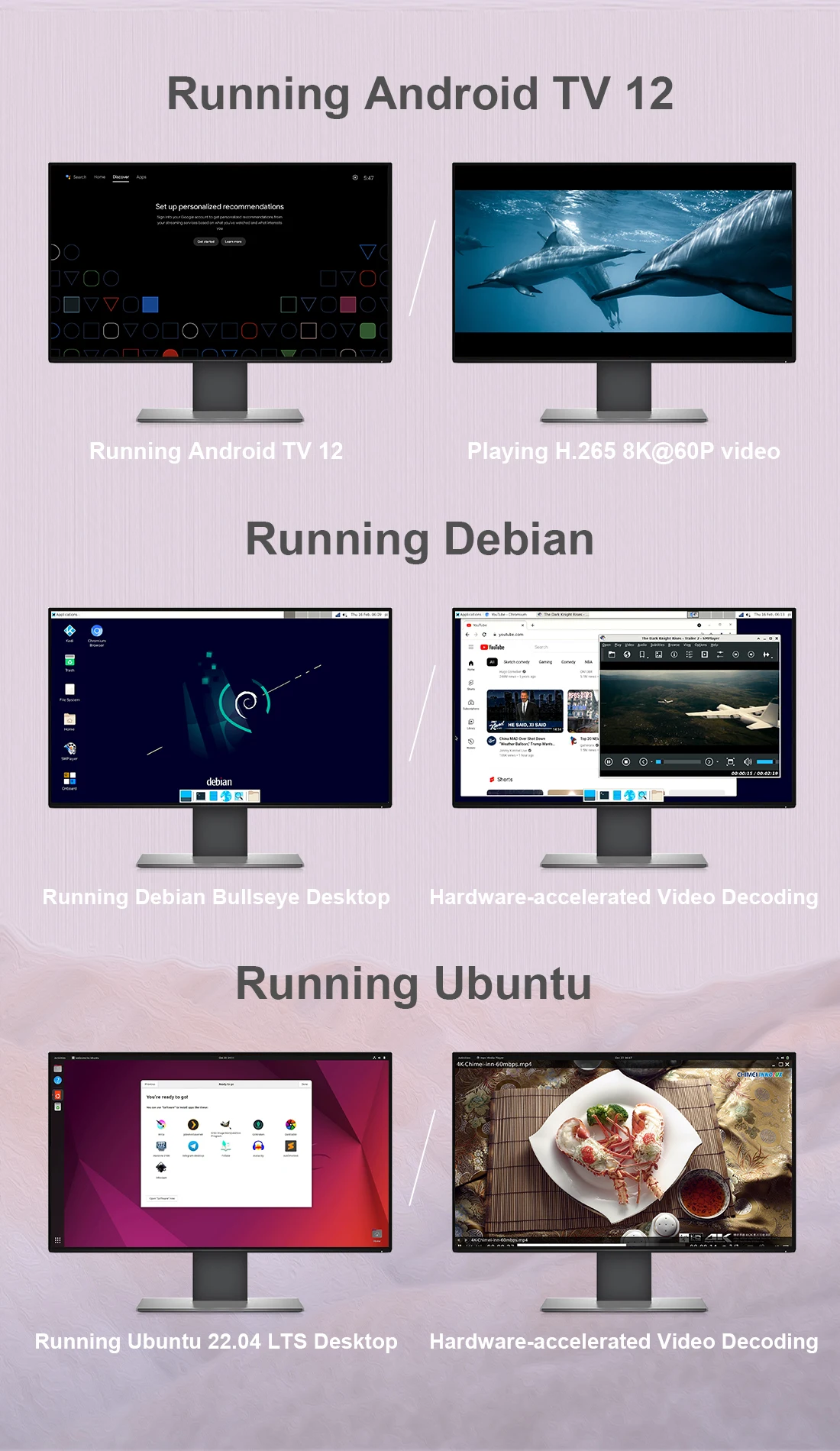

Soporte OS

Android TV 12
Escritorio Debian 10
Escritura amigable 22,03
Ubuntu 22,04 LTS Desktop (Próximamente)
FriendlyCore Focal Lite(Base en Ubuntu 20,04)

Versión kernel

Linux-5.10-LTS
U-boot-2017.09

PCB

8 capas

Peso

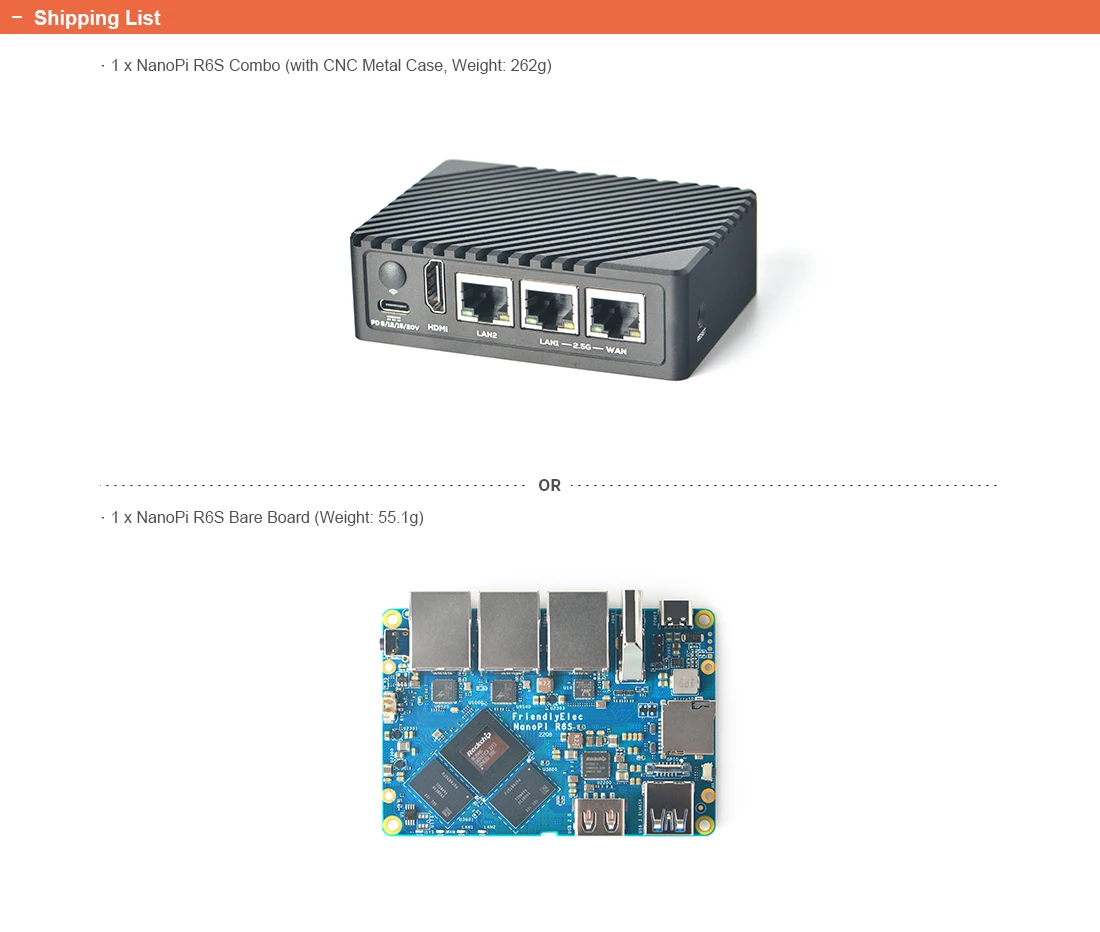

55,1G (sin estuche) / 262g (con estuche)

Dimensión

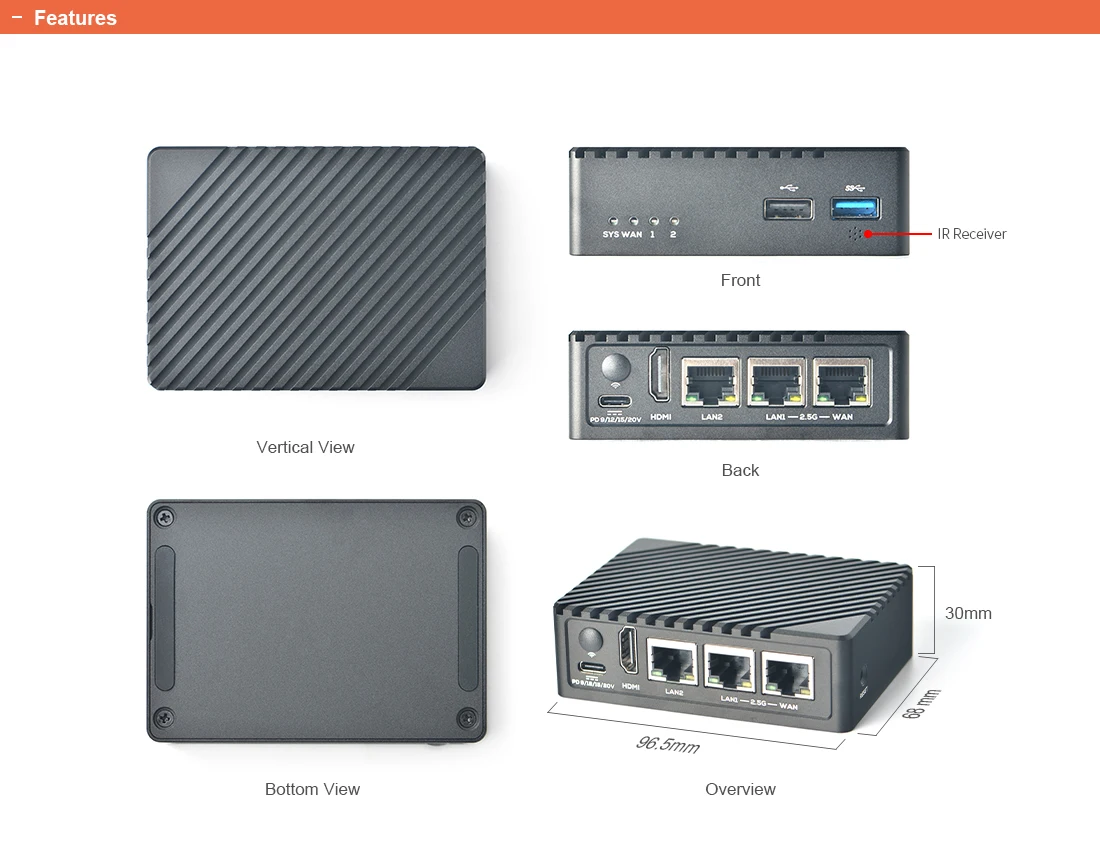

62x90x1,6mm (sin funda) / 68x94,5x30mm (con funda)
