Placa de desarrollo MYD-YT113X

ElConsiste en un módulo de CPU compactoY una placa base para proporcionarUna plataforma de evaluación completa paraALLWINNERProcesadores con característicasBrazo de doble núcleoCortex-A7Funcionando hasta 1,2 GHz,ConIncorporado128MBDDR3,Motor de códec de vídeo y DSP HiFi4 de un solo núcleo, dirigido a aplicaciones como HMI, automatización industrial, terminales de visualización y control.

ElSe rellena en la placa base de la MYD-YT113X a través de un paso de 1,0mm140 pinesInterfaz sello-agujero (castellado-agujero). Es un SoM altamente integrado que combina el procesador de 2, 4GB eMMC FLASH.O256MB Nand FLASH, Y32KB EEPROM. La placa base ha sacado periféricos ricosA través de conectores y cabezales como cuatro UARTPuertos,Un puerto de depuración, unoGigabit Ethernet, dos USB 2,0 HOST y un USB2,0 OTG, una ranura para tarjeta Micro SD, un enchufe M.2 para módulo 4G/5G LTE con dos soportes para tarjetas SIM, un módulo WiFi, un encabezado de extensión GPIO/I2C/UART/SPI/CAN,Una interfaz de visualización LVDS de un solo canal y una de doble canal LVDS, así comoSalida audioInterfaz.

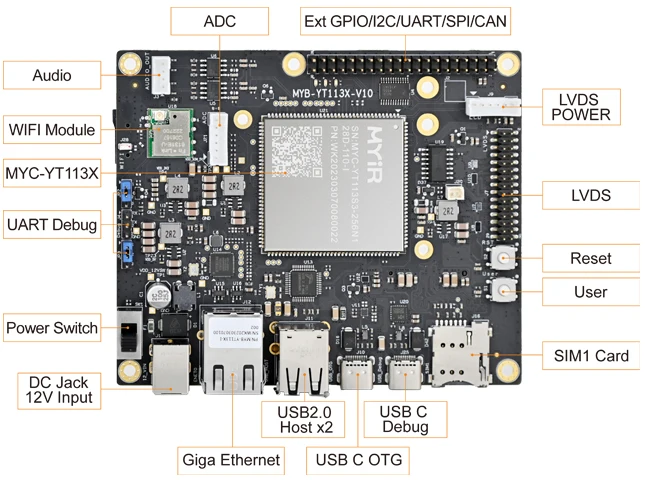

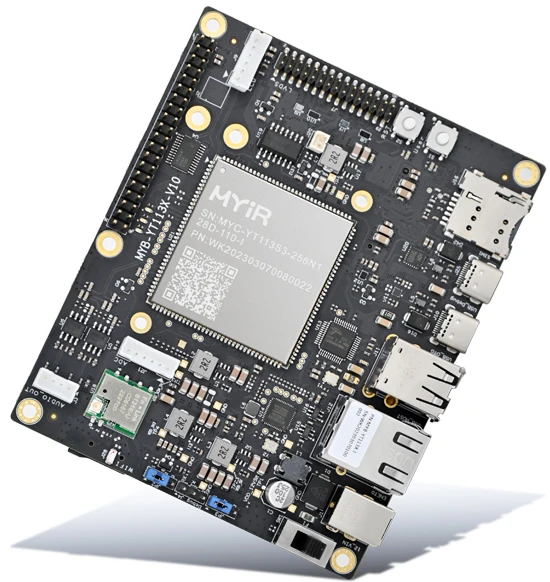

Vista superior de la placa de desarrollo de la MYD-YT113X

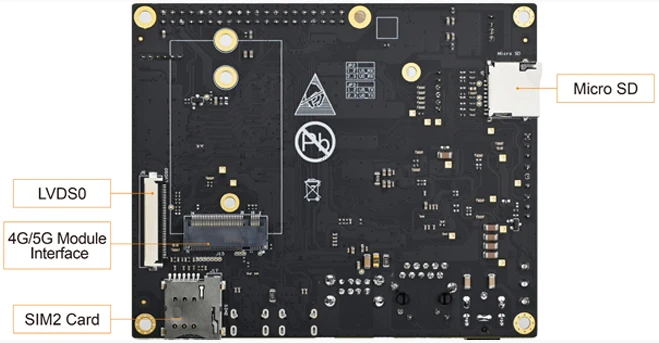

Vista inferior de la placa de desarrollo de la red,

ElEs capaz de ejecutar el sistema operativo Linux. MYIR proporciona abundantes recursos de software, incluidos archivos de imagen, código fuente del kernel y del controlador, demostraciones de aplicaciones y herramientas de compilación para permitir a los usuarios comenzar su desarrollo rápida y fácilmente. Se entrega con una guía de inicio rápido, un cable serie USB a TTL y un adaptador de corriente de 12V/2A. MYIR también ofrece(RS232/CAN) yComo opciones adicionales para el tablero.

Características

Parámetros mecánicos

• Dimensiones: 110mm x 90mm (placa base), 39mm x 37mm (módulo CPU)

• Capas de PCB: Diseño de 4 capas (placa base), diseño de 6 capas (módulo de CPU)

• Fuente de alimentación: 12V/2A (placa base), 5V/1A (módulo de CPU)

• Temperatura de trabajo: -40 ~ 85 Celsius (el módulo WiFi solo admite-20 ~ 70 Celsius)



La placa controladora ()

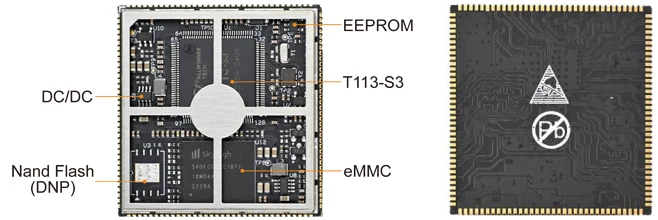

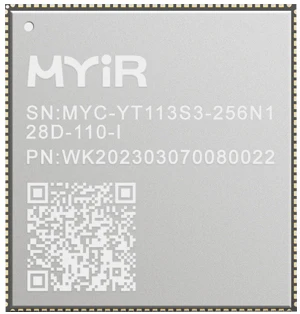

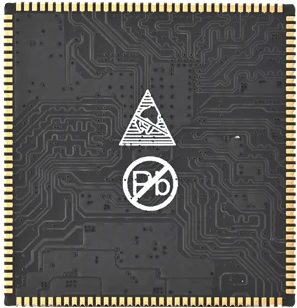

Módulo de CPU (Se entrega con cubierta shieldinig por defecto).

Procesador

• AllwinnerT113-S3Procesador
  - Brazo de doble núcleo de hasta 1,2 GHz con DDR3 de 128MB incorporado
  -
  Soporta H.265/H.264Decodificación de vídeo hasta1080p @ 60fpsY codificación de video JPEG/MJPEG hasta 1080p @ 60fps

Memoria

•


• 32KB EEPROM

Periféricos y señales enrutadas a Pines

• Paso de 1,0mm Interfaz de expansión de orificio de sello de 222 pines

  -
  -
  -
  -
  -
  -
  -
  -
  -
  -
  -
  -Hasta 59 GPIO

Nota: Las señales periféricas que se envían a la interfaz de expansión se enumeran en número máximo. Algunas señales se reutilizan. Consulte la hoja de datos del procesador y el archivo de descripción Pin-OUT del módulo de CPU.

Placa base de desarrollo, placa base,

• 1 interruptor de encendido

• Puertos serie
  -1 UART de depuración (TTL)
  - 4X puertos serie TTL

• USB
  -2 puertos USB 2,0
  -1 x USB2,0 Puerto OTG
  -1 módulo WiFi basado en USB
  -1 xBasado en USBEnchufe M.2 para módulo 4G/5G LTE

• 2 xRanuras para tarjetas SIM

•
  - 1 interfaz Ethernet de 10/100/1000 Mbps(RJ45)


• 1 xRanura para tarjeta Micro SD

• Salida vídeo

  Soporta MYIRCon pantalla táctil capacitiva a través de la interfaz LCD
  -1 x interfaz de pantalla LVDS de doble canal (LVDS, Conector de cabecera de paso de 30 Pines de 2,0mm)


• 1 x interfaz de salida de audio


•



  Soporta MYIRPara extender las funciones CAN y RS232

• 2 botones (uno para reinicio y otro para usuario)

Soporte OS

• Linux 5,4

Características

Descripción

CPU

-Brazo de doble núcleoCortex-A7

-32KB L1 I-cache + 32KB L1 D-cache por núcleo y 256KB L2 cache

DSP

-HiFi4 de un solo núcleo

-32KBI-cache +32KB D-cache

Memoria

-SIP 128MB DDR3

-SD3,0/eMMC 5,1,Flash SPI Nor/NAND

Motor de vídeo

Decodificación de vídeo

-H.265 hasta 1080p @ 60fps

-H.264 hasta 1080p @ 60fps

-H.263,/2/4,JPEG, Xvid,Sorenson Spark, hasta 1080p a 60fps

Codificación de vídeo

-JPEG/MJPEG hasta 1080p @ 60fps

-Admite escalador de imagen de entrada arriba/abajo

Pantalla de motor

-Procesamiento posterior Allwinner SmartColor2.0 para una excelente experiencia de visualización

-Soporta desentrelazado (DI) hasta 1080p @ 60fps

-Admite Acelerador de hardware G2D que incluye rotación, mezclador, descompresión LBC

Vídeo FUERA

-Salida CVBSInterfaz, compatible con formato NTSC y PAL

-Interfaz de salida LCD RGB hasta 1920x1080 a 60FPS

-DualEnlace interfaz LVDS hasta 1920x1080 a 60FPS

-Interfaz MIPI DSI de 4 carriles hasta 1920x1080 a 60FPS

Vídeo IN

-CSI paralelo de 8 bitsInterfaz

-Interfaz CVBS IN, compatible con formatos NTSC y PAL

Audio

-2 y 3 DAC ADC

-Interfaces de audio analógico: MICIN3P/N, LINEINL/R, FMINL/R, HPOUTL/R

-Interfaces de audio digital: 12S/PCM, DMIC, OWA

Sistema de seguridad

-Algoritmos de cifrado y descifrado AES, DES, 3DES

-Algoritmo de verificación de firma RSA

-Prueba de manipulación MD5/SHA y HMAC

-Generador de números aleatorios de hardware

-Espacio de almacenamiento integrado 2Kbits OTP

Conectividad

-USB2.0 0TG,Anfitrión USB2.0

-SDIO 3,0, SPI x 2,UART x 6, TWI x 4, CAN x 2

-PWM (8 canales),GPADC (1 canales), TPADC (4 canales), IR TX y RX

-10/100/1000M EMAC con RMIIY RGMIIInterfaces

Paquete

EOFP128, 14mm x 14mm

Características del procesador de

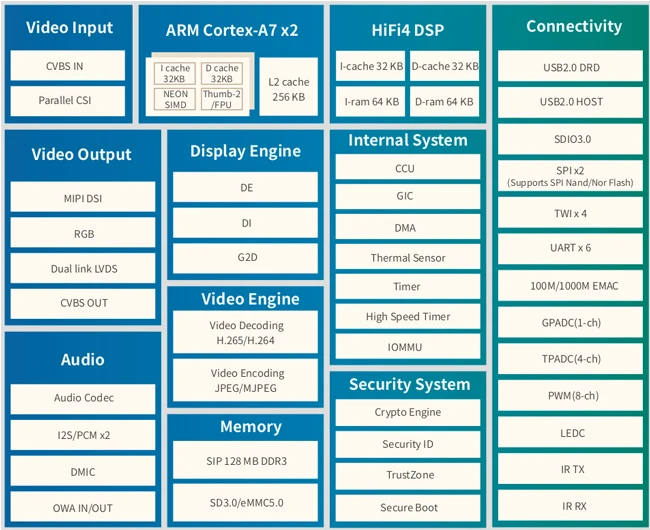

AllwinnerT113-S3BCerraduraDIagram

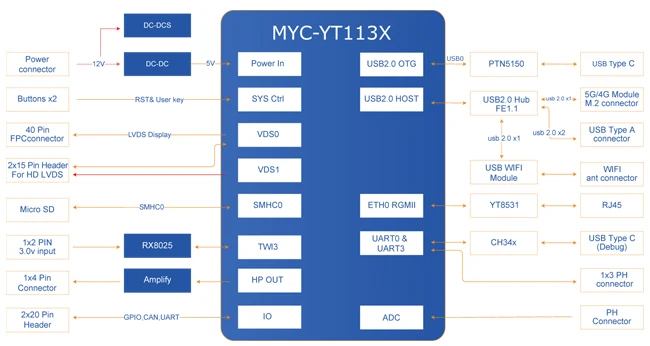

Diagrama de bloques de funciones,

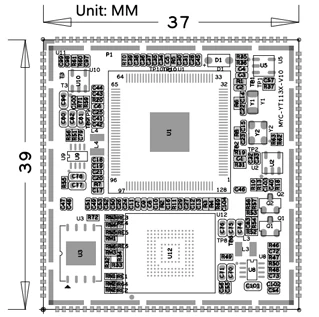

Dimensiones DE LA MYC-YT113X
