Descripción

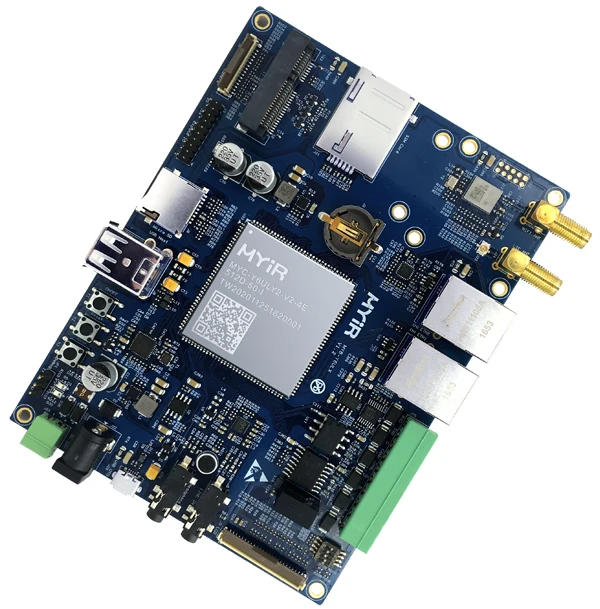

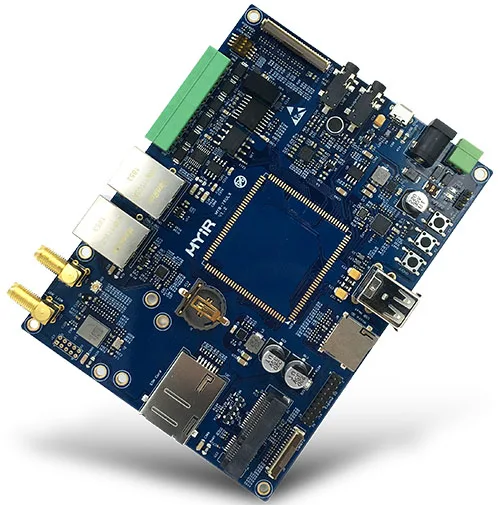

ElPlaca de desarrollo,Es un módulo de evaluación completo (EVM) para NXPFamilia de procesadores, quePuede operar en528 MHzYCuenta con la más eficienteNúcleo, que proporciona varias interfaces de memoria y mejora la flexibilidad y la comodidad de la placa para conectar dispositivos periféricos.La placa está lista para funcionarLinuxYAdmite un rango de temperatura de funcionamiento industrial de-40 a + 85 Celsius.
ElPlaca de desarrollo,Emplea elComo la placa controladora System on Module (SoM) rellenando el módulo de CPU en su placa base a través dePaso de 1,0mm Interfaz de orificio de sello de 140 pines... ElEstá montado con una cubierta protectora e integrado con los componentes principales, incluyendoCortex-A7Procesador,256MB DDR3,256MB Nand Flash u opcional 4GB eMMC y Ethernet PHY.La placa baseTiene periféricos ricos extendidos a través de conectores y cabezales comoPuertos serie, USB, Ethernet, CAN, tarjeta Micro SD, módulo WiFi, pantalla LCD/táctil, cámara, audio, así como una interfaz Mini PCIe opcional para módulo 4G LTE basado en USB... Es una plataforma versátil y un diseño de referencia sólido que se entrega con los accesorios de cable necesarios, así como con la documentación detallada, ideal para prototipos y evaluaciones basados en soluciones I. MX 6UL / 6ULL.
Placa de desarrollo,
MYIR ofrece varios modelos deTableros de desarrollo,Con características principalmente diferentes como se muestra en la siguiente tabla. El usuario puede seleccionar el modelo según sus propios requisitos.
MYD-Y6ULX-V2
MYD-Y6ULG2-V2-256N256D-50-I
MYD-Y6ULY2-V2-256N256D-50-C/
MYD-Y6ULY2-V2-256N256D-50-I
MYD-Y6ULY2-V2-4E512D-50-C/
MYD-Y6ULY2-V2-4E512D-50-C
MYC-Y6ULG2-V2-256N256D-50-I
MYC-Y6ULY2-V2-256N256D-50-C/
MYC-Y6ULY2-V2-4E512D-50-C/
Procesador
MCIMX6G2CVM05A
MCIMX6Y2DVM05A/
MCIMX6Y2DVM05A/
RAM
256MB DDR3
256MB DDR3
512MB DDR3
Flash
256MB Nand Flash
256MB Nand Flash
4GB eMMC
Wifi
Soporte
Soporte
No se puede admitir
Reutilizar SDIO con eMMC
Temperatura de trabajo.
-40 a + 85 Celsius
0 A + 70 Celsius/
0 A + 70 Celsius/
El módulo WiFi solo admite-20 a + 65 Celsius.
Características
Parámetros mecánicos
Dimensiones:105mm x 140mm (placa base), 37mm x 39mm (módulo CPU)
Capas PCB:Diseño de 4 capas (placa base), diseño de 10 capas (módulo CPU)
Suministro eléctrico+ 12V/1.5A (placa base), + 3,3 V/0.3A (módulo CPU)
Temperatura de trabajo:0 ~ 70 Celsius (grado comercial) o-40 ~ 85 Celsius (grado industrial)

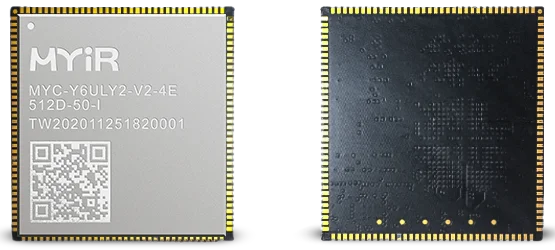

La placa controladora ()
(Se entrega con cubierta protectora)
Procesador
528MHz NXP I. MX 6Procesador UltraLite/I. MX 6ULL ARM, con sistema de 2"
Memoria
256MB DDR3 SDRAM (admite hasta 1GB)
256MBNand Flash (4GB eMMC Flash es opcional)
Periféricos y señales enrutadas a Pines()
Un 10/100M Ethernet PHY
Paso de 1,0mm Interfaz de expansión de orificio de sello de 140 pines
-2x10/100Mbps Ethernet
-8 puertos serie
-4 x I2C
-2 latas
-4 x SPI
-8 x ADC
-8 x PWM
-3 x I2S
-1 x Interfaz de sensor de Cámara paralela
-1 x JTAG
-1 interfaz LCD de 24 bits
-Hasta 97 x GPIO
Nota: Las señales periféricas que se envían a la interfaz de expansión se enumeran en número máximo. Algunas señales se reutilizan. Consulte la hoja de datos del procesador.

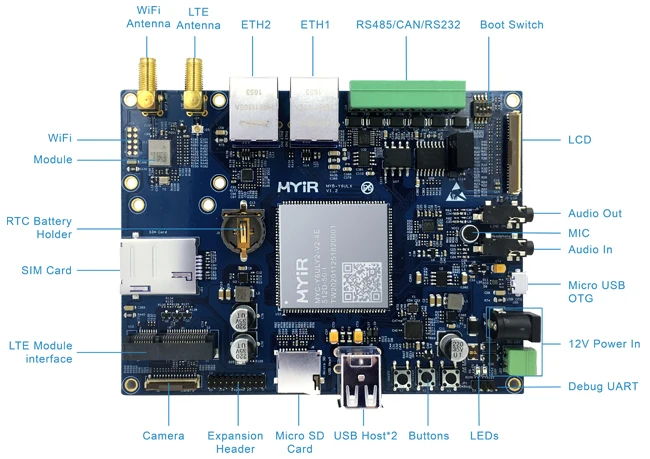

La placa base de la
Placa base de madera,
Puertos serie
-1 puerto serie de depuración (TTL)-1 puerto serie RS485 (con aislamiento)
-1 puerto serie RS232 de 3 cables (con aislamiento)
USB
1 x Interfaz Mini PCIe (para módulo 4G LTE basado en USB opcional)
1 toma de tarjeta SIM
1 módulo WiFi basado en SDIO
2 interfaces de antena externa (una para el módulo WiFi y otra para el módulo 4G LTE).
2 interfaces Ethernet de 10/100 Mbps
1 interfaz de cámara
1 x interfaz CAN (con aislamiento)
1 ranura para tarjeta Micro SD
1 x interfaz LCD (color verdadero de 16 bits, admite TFT LCD opcional de 4,3 pulgadas y 7 pulgadas)
RTC con batería
Puerto de entrada/salida de audio (conector de 3,5mm)
3 botones (1 botón de Reinicio, 1 botón de usuario, 1 botón de encendido/apagado)
2 LED (1 LED indicador de encendido, 1 LED definido por el usuario)
1 Conector de expansión macho de 20 pines de 2,0mm
-1 x SPI
-1 x I2C
-2 x UART
-10 x GPIO
Soporte OS
Linux 5.4.3
