Descripción
Solo medición 37mm por39mm, elMódulo de CPU,Es UnAlto rendimientoMódulo System-on (SoM)Equipado con Renesas de alto rendimiento y rentableProcesador,Núcleo único[email protected]+ 200 A MHz. El procesador cuenta con doble Gigabit Ethernet, doble USB 2,0 y hasta siete UART y admite entrada de cámara y salida de pantalla, lo que hace queEs ideal para aplicaciones como control de puerta de enlace industrial de clase básica y dispositivos integrados conCapacidades GUI simples.Además del RZ/G2UL MPU,El módulo de La MYC-YG2ULTieneIntegradoDDR3L,EMMC, EEPROMYIC de gestión de energía (PMIC)Para proporcionar un sistema mínimo para su próximo diseño integrado a través dePaso de 1,0mm Agujero de 140 pines y expansión LGA de 50 pinesInterfaces.

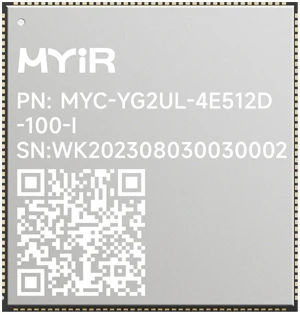

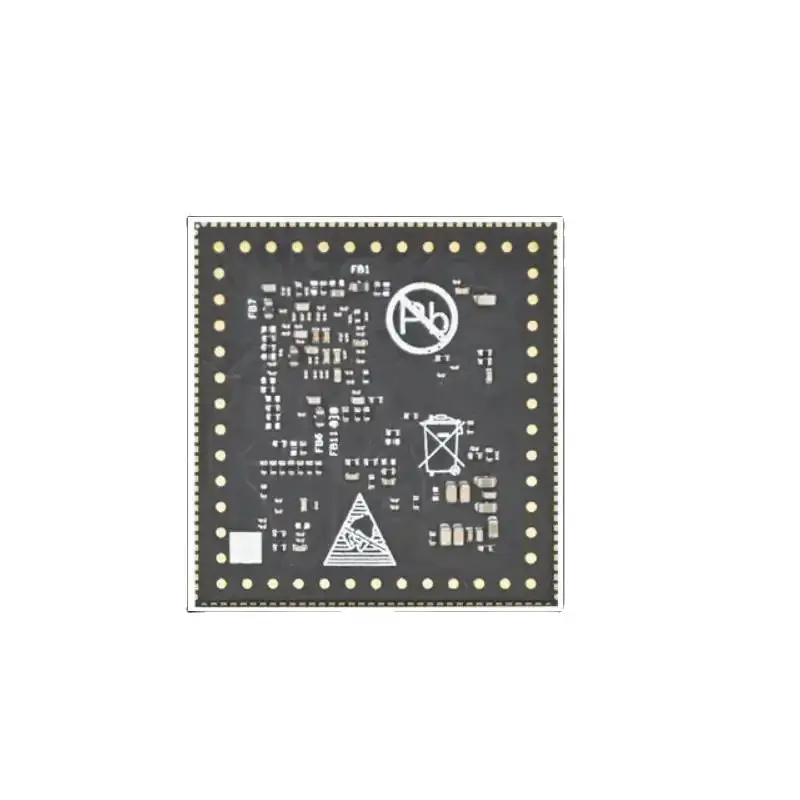

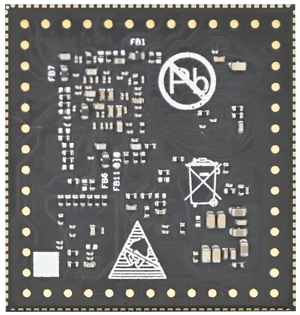

Módulo de CPU, vista superior e inferior, 1 unidad
ElMódulo de CPU,Es capaz de ejecutar Linux 5,10 y viene con una imagen de núcleo optimizada e imagen completa de Yocto, así como una imagen OpenWrt altamente modular y altamente automatizada. MYIR también ofrece el código fuente del núcleo y el controlador, demostración de la puerta de enlace Linux y herramientas de compilación para permitir a los usuarios iniciar su desarrollo de forma rápida y sencilla.
ElEs un diseño de expansión basado enEl módulo de CPU DE LA. EsUtiliza todas las características del procesador RZ/G2UL para llevar a cabo una variedad de interfaces periféricas, incluyendo una RS232, una RS485, dosGigabit Ethernet, dos USB 2,0 HOST,Un USB 2,0 OTG,Una lata,UnoMicro SDTarjetaRanura, un enchufe M.2 para el módulo 4G/5G LTE basado en USB con dos soportes para tarjetas SIM yUn módulo WiFi basado en USB2.0. La placa admite salida de vídeo RGB, entrada de cámara y entrada/salida de Audio, y tieneUn encabezado de extensión GPIO/I2C/UART/SPI/CANQue se puede conectar a MYIRPara ampliar aún más las interfaces RS232, RS485 y CAN adicionales. ElYTambién hay opciones adicionales para la placa para que la MYD-YG2UL sea un buen diseño de referencia y un kit de inicio para usar Renesas.Soluciones RZ/G2UL.

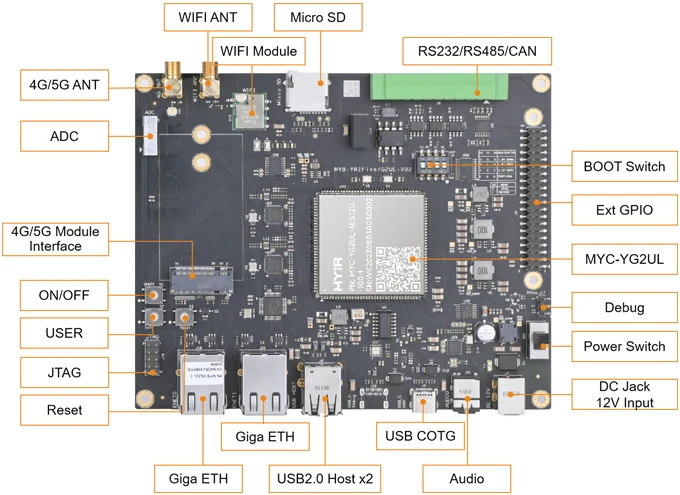

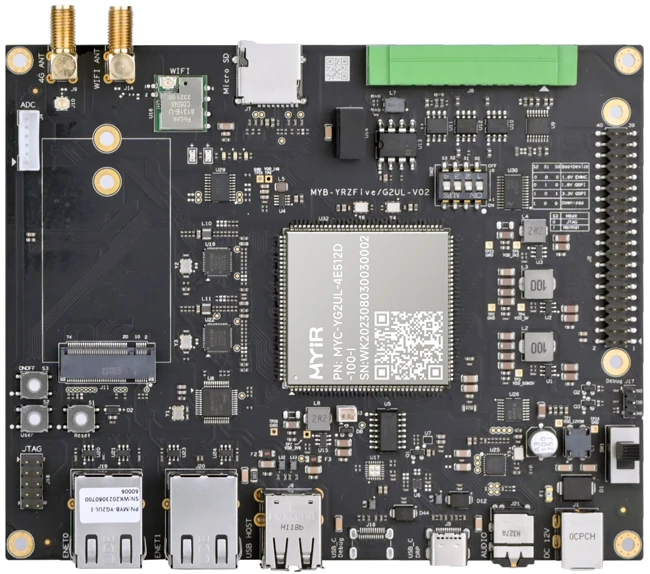

Placa de desarrollo (vista desde arriba).

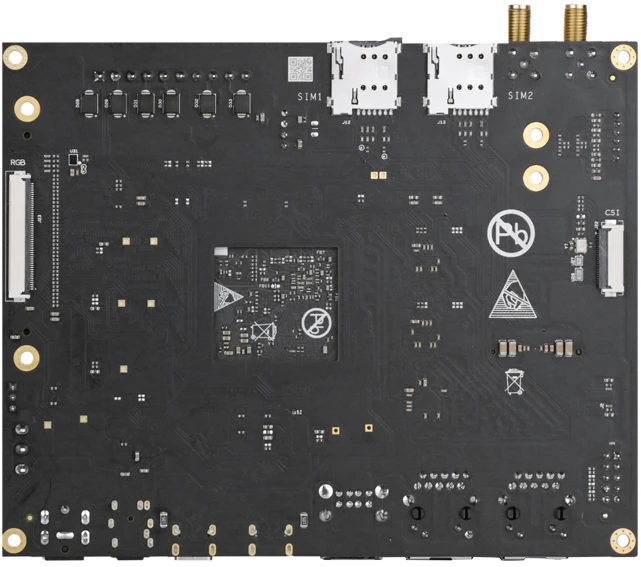

Placa de desarrollo (vista desde abajo).
Características
Parámetros mecánicos
Dimensiones: 39mm x 37mm
Capas PCB:10-Diseño de capa
Fuente de alimentación: 5V/1A
Temperatura de trabajo:-40 ~ 85 Celsius (grado industrial)
Procesador
Procesador RENESAS RZ/G2UL (Tipo-1)
-1,0 GHz de un solo núcleo ARM
-Brazo de 200 MHz (MHz)
-16-bit DDR3L/(ECC en línea)
-Interfaz de cámara MIPI (4 carriles)
-Interfaz de pantalla paralela
-2 x Gigabit Ethernet
Memoria
512MB DDR3L
4GB eMMC
EEPROM 4KB
Periféricos y señales enrutadas a Pines
IC de gestión de energía
1,0mm paso 140-PINAgujero almenado y LGA de 50 pinesInterfaces de expansión
-2 x RGMII
-5 x SCIF
-2 x SCI
-2 x CAN FD
-4 x I2C
-3 x SPI
-2 x ADC
-1 x RGB
ElMYC-YG2ULMódulo CPUEstá usando el 13X 13mm, 0,5MM paso de bola,361pinPaquete BGA,1,0 GHzRZ/G2UL (Tipo-1)MPUCualPertenece alGrupo de productos yCaracterísticasCPU de brazo de un solo núcleo (1,0 GHz) y CPU de brazo de un solo núcleo (200 MHz). El procesador
Además, hay dos tipos de RZ/G2UL:
El Tipo 1 admite todas las funciones y el tipo 2 admite la compatibilidad de pines con RZ/G2LC.
Número de pieza Tipo 1: R9A07G043U11GBG # BC0
Número de pieza Tipo 2:R9A07G043U12GBG # BC0
Para obtener más información sobre RZ/G2L, RZ/G2LC y RZ/G2UL, visite:
RZ/G2L: https://www.renesas.com/rzg2l
RZ/G2LC: https://www.renesas.com/rzg2lc
RZ/G2UL: https://www.renesas.com/rzg2ul

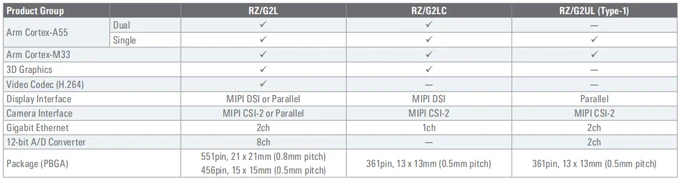

Información de producción paraRZ/G2L, RZ/G2LC y RZ/G2UL

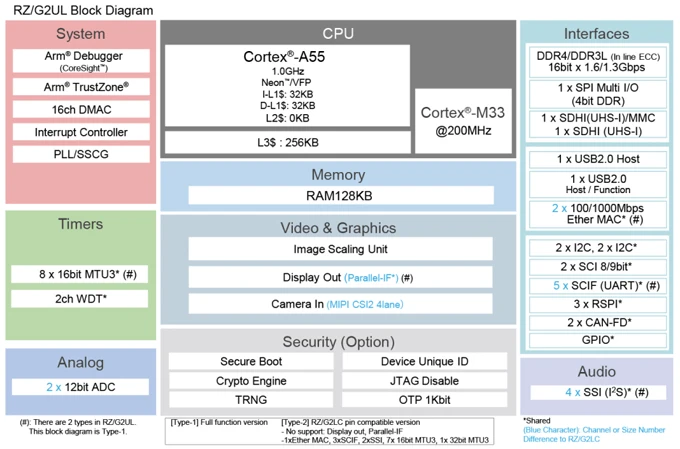

Diagrama de bloques del procesador RZ/G2UL

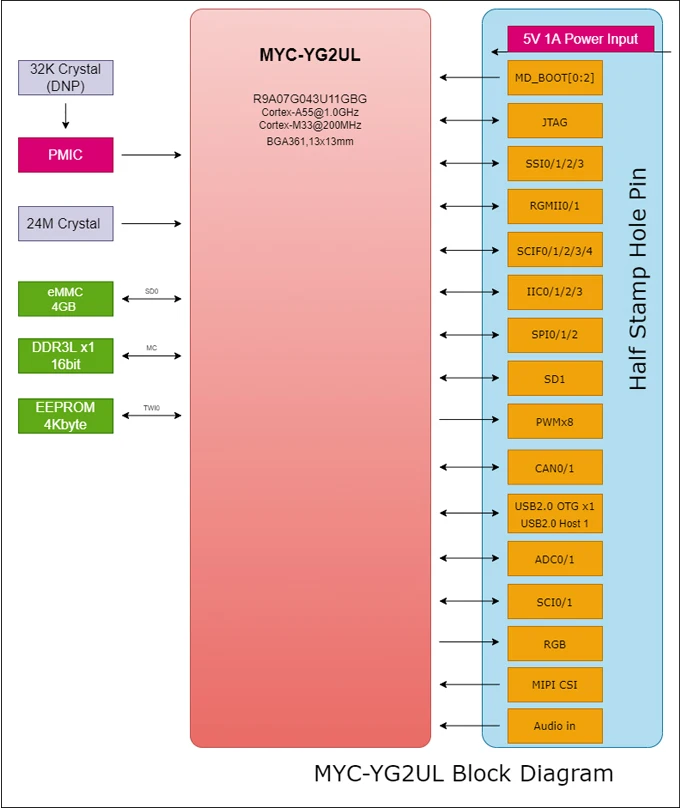

Diagrama de bloques de función del módulo de CPU de

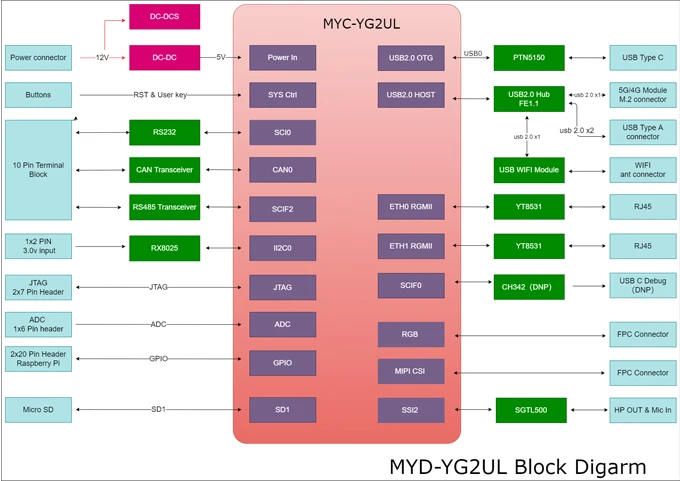

Diagrama de bloques de funciones de la placa de desarrollo de la red

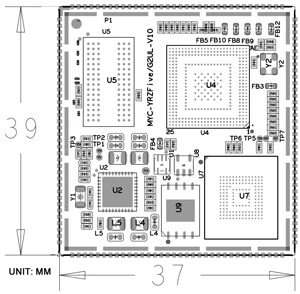

MYC-YG2ULTabla de dimensiones
