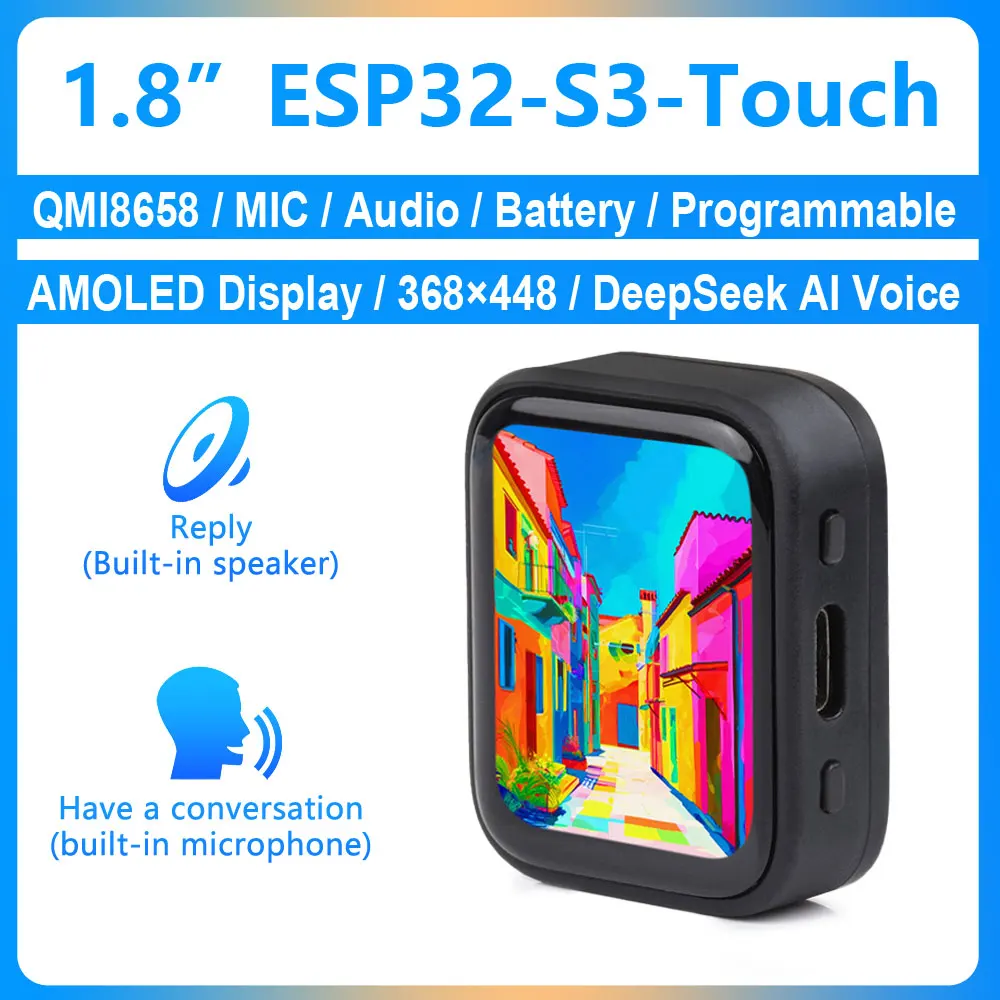

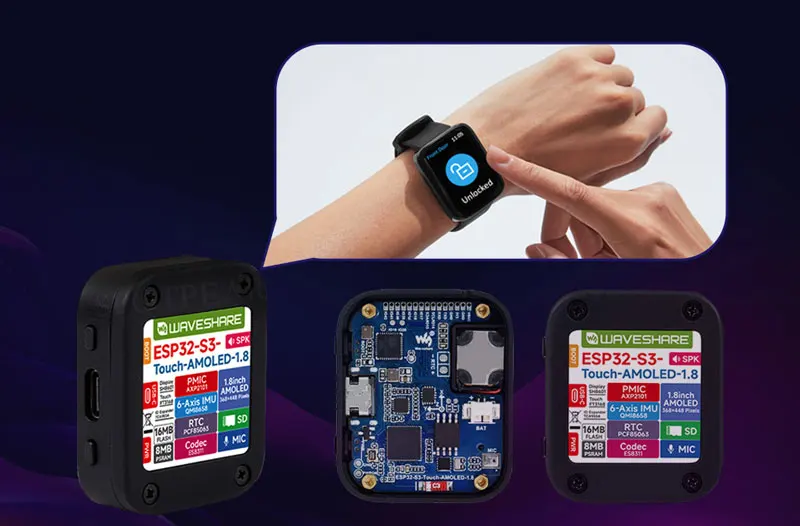

Placa de desarrollo ESP32 S3, pantalla táctil AMOLED de 1,8 pulgadas, reloj programable 368 × 448 QMI8658/MIC/Audio/Bat, Chat de voz AI

【Descripción general】

[] ESP32-S3

[] Placa de desarrollo AMOLED táctil de 1,8 pulgadas

【Características del producto】

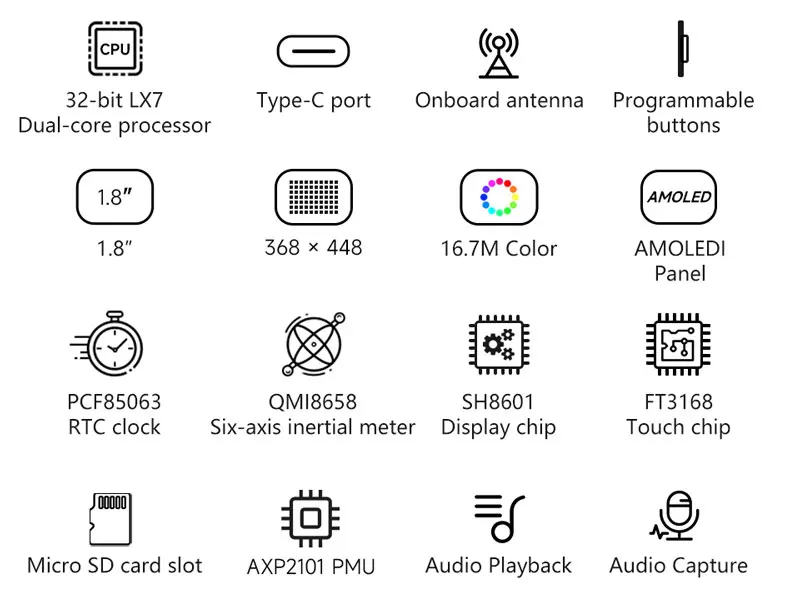

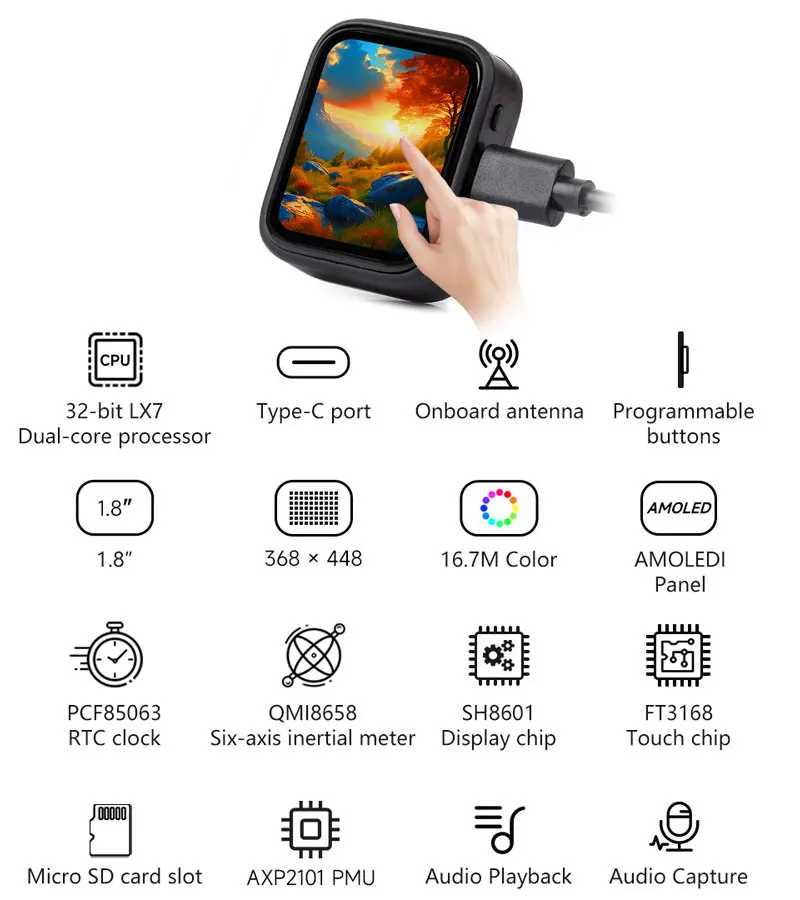

[] Las características principales son:

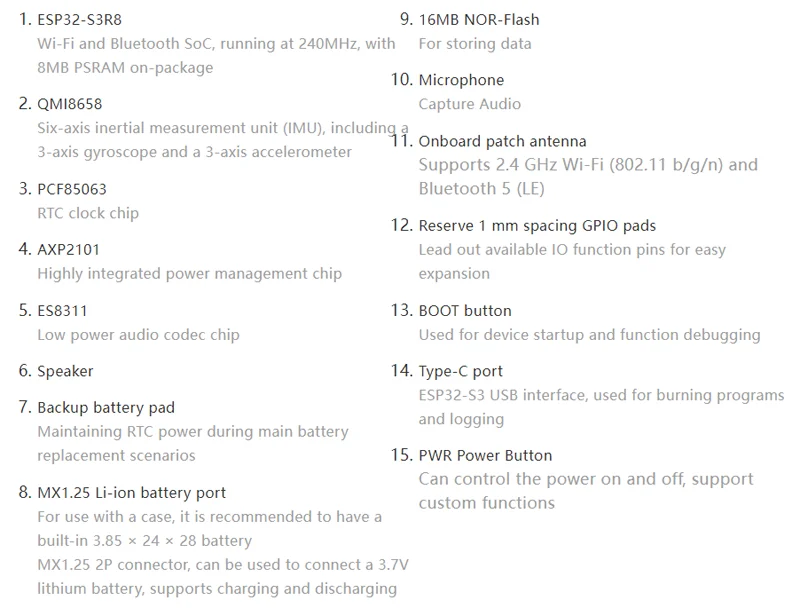

[] Equipado con procesador dual-core Xtensa de 32 bits de alto rendimiento ESP32-S3R8, con una frecuencia principal de hasta 240 MHz

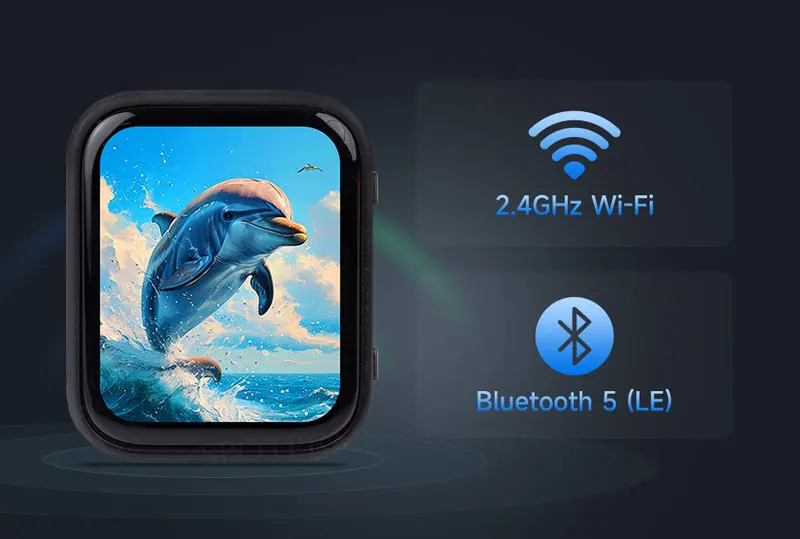

[] Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

[] SRAM incorporada de 512 KB y ROM de 384 KB, apilados de 8 MB de PSRAM y flash externo de 16 MB

[] Utiliza una interfaz tipo C para mejorar la comodidad del usuario y la compatibilidad del dispositivo

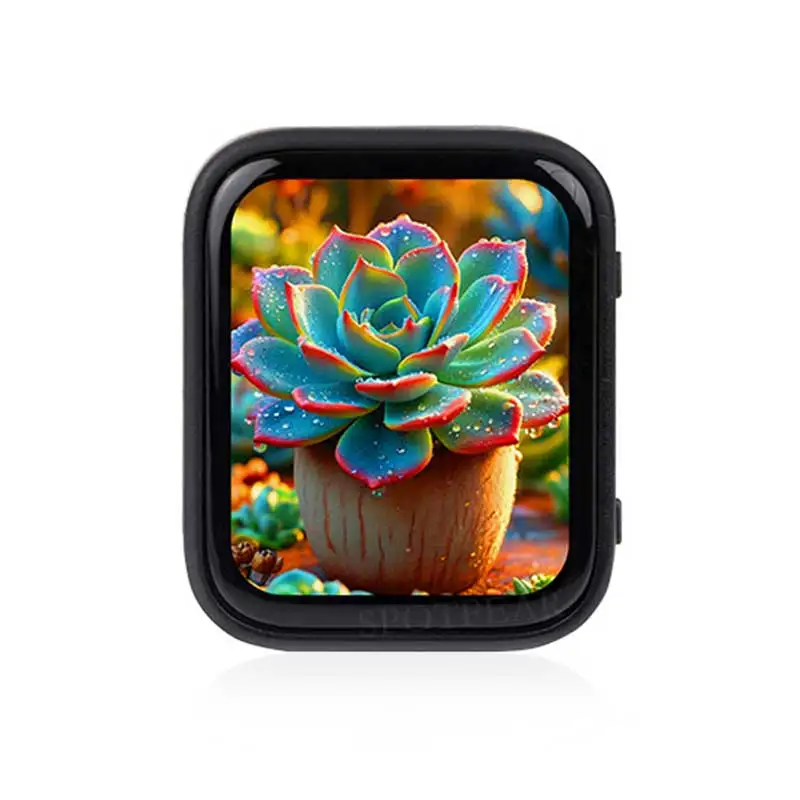

[] Pantalla HD AMOLED táctil capacitiva integrada de 1,8 pulgadas, resolución de 368 × 448, colores de 16,7 M, puede mostrar imágenes en color claramente

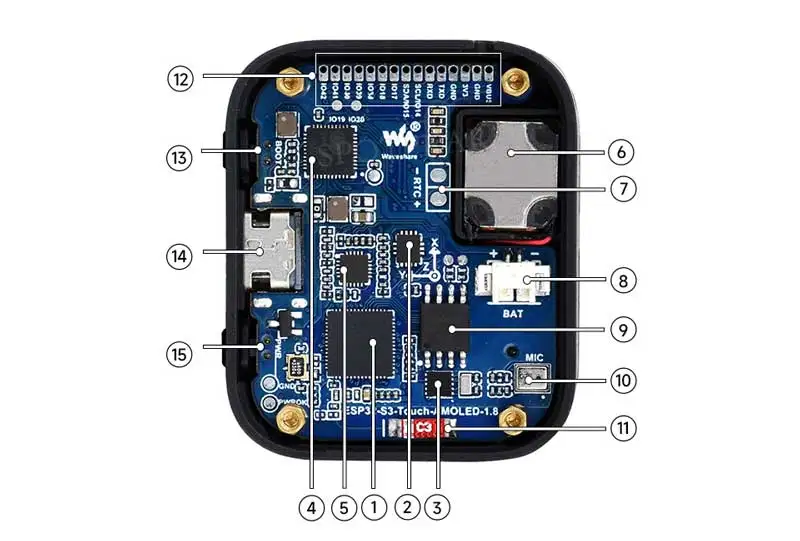

[] Chip controlador SH8601 incorporado y chip táctil capacitivo FT3168, que utiliza la comunicación de interfaz QSPI e I2C respectivamente, sin ocupar demasiados recursos de pines de interfaz

[] Unidad de medición inercial de seis ejes QMI8658 integrada (aceleración de 3 ejes, giroscopio de 3 ejes), que puede detectar postura de movimiento, conteo de pasos y otras funciones.

[] Chip RTC PCF85063 integrado, conectado a la batería a través de AXP2101, para lograr un suministro de energía ininterrumpido y reservar una almohadilla de batería de respaldo para garantizar que la función RTC continúe funcionando cuando se reemplaza la batería principal.

[] PWR y BOOT integrados, dos botones laterales personalizables son convenientes para el desarrollo de funciones personalizadas mediante botones.

[] Interfaz de carga y descarga de batería de litio MX1.25 integrada de 3,7 V.

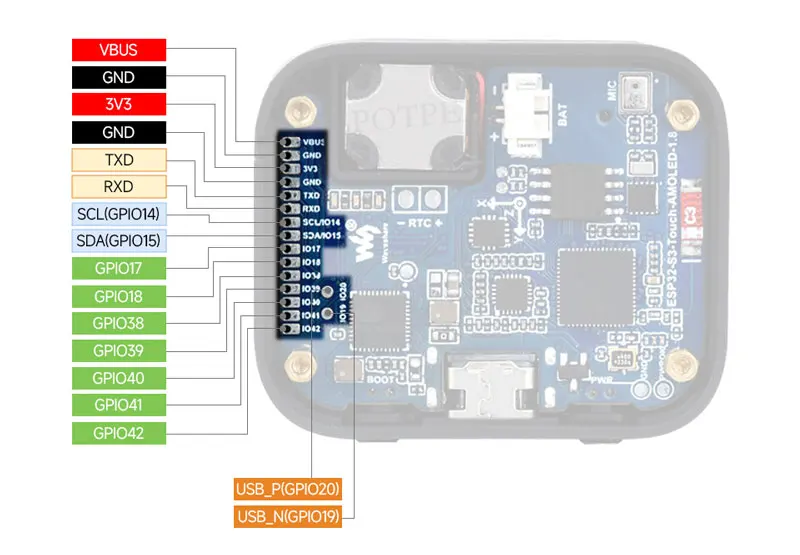

[] Se conectan 7 GPIO, 1 I2C, 1 UART y 1 pad USB para dispositivos externos y depuración, y las funciones periféricas se pueden configurar de manera flexible.
[] La ranura para tarjeta Micro SD integrada proporciona almacenamiento extendido, transmisión rápida de datos y flexibilidad, adecuada para grabación de datos y reproducción de medios, y simplifica el diseño del circuito.
[] Los beneficios del uso de AXP2101 incluyen una administración eficiente de energía, compatibilidad con múltiples voltajes de salida, funciones de carga y gestión de batería y optimización de la duración de la batería.
[] Uso de pantalla AMOLED con mayor contraste, amplio ángulo de visión, colores intensos, tiempo de respuesta rápido, diseño delgado, bajo consumo de energía y flexibilidad

Parámetros de la pantalla AMOLED

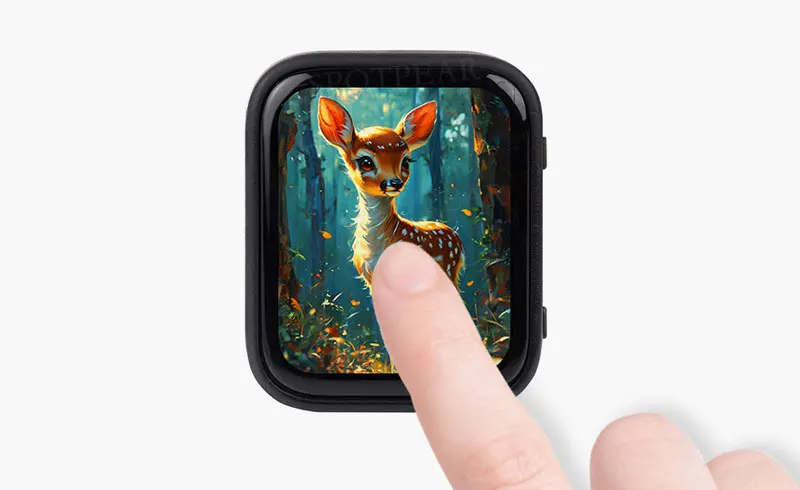

【Pantalla AMOLED】

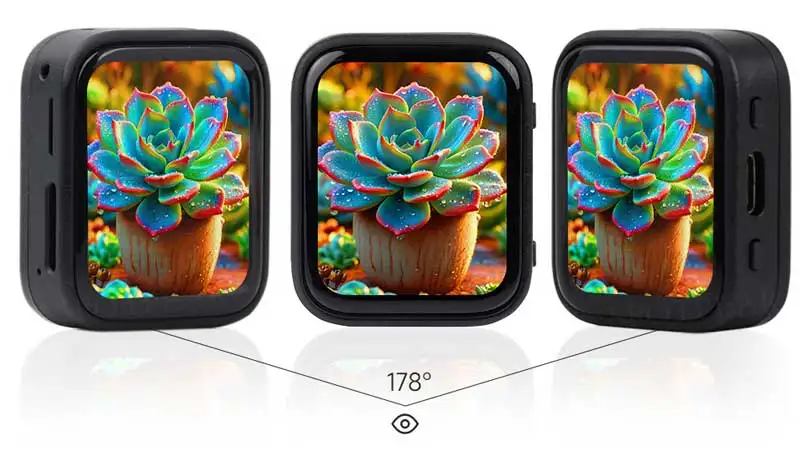

【178° amplio ángulo de visión】

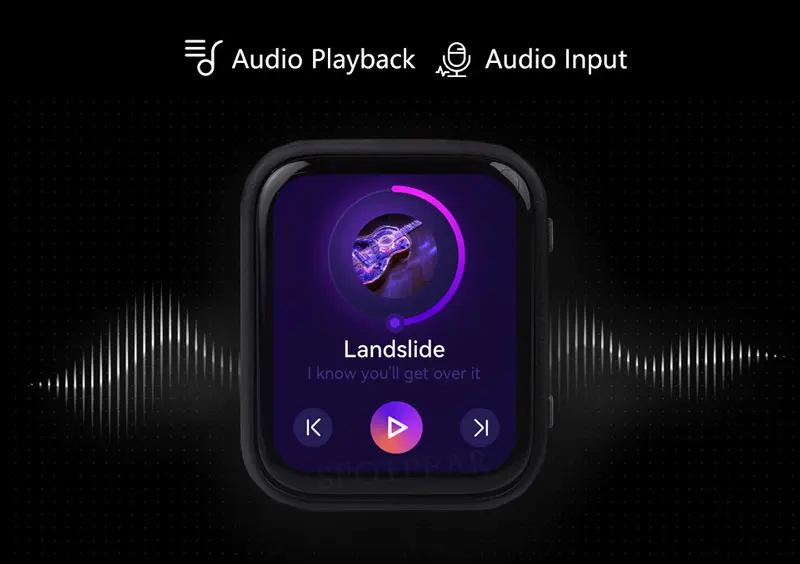

【Chip de códec de audio integrado】

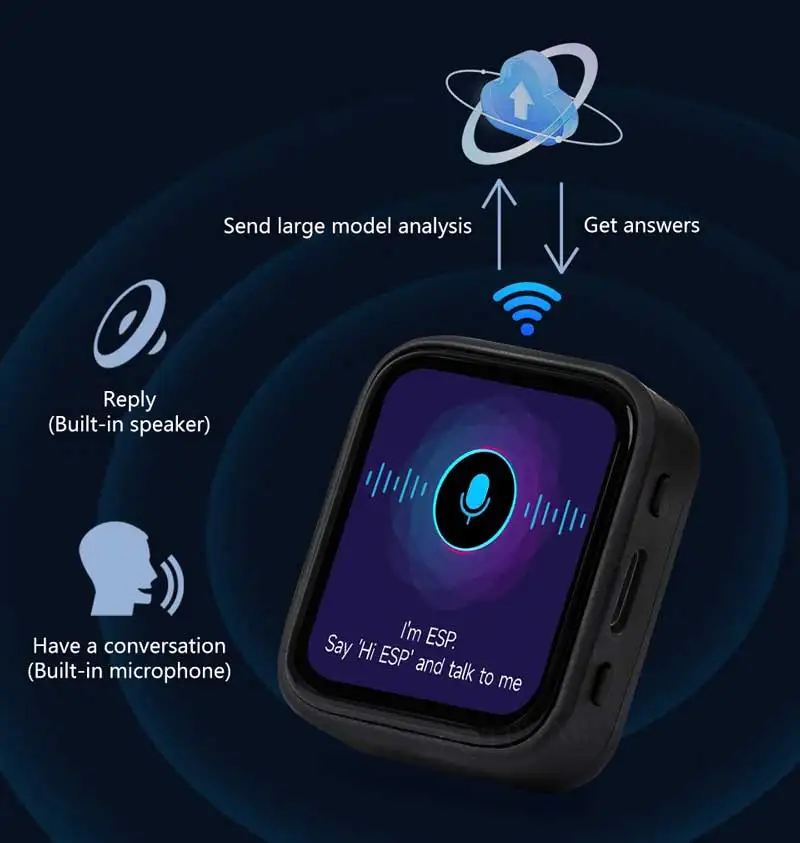

【Admite reconocimiento de voz sin conexión e interacción de voz AI】

【ESP-IDF, Arduino】

【Soporta Wi-Fi y BLE 5】

[]

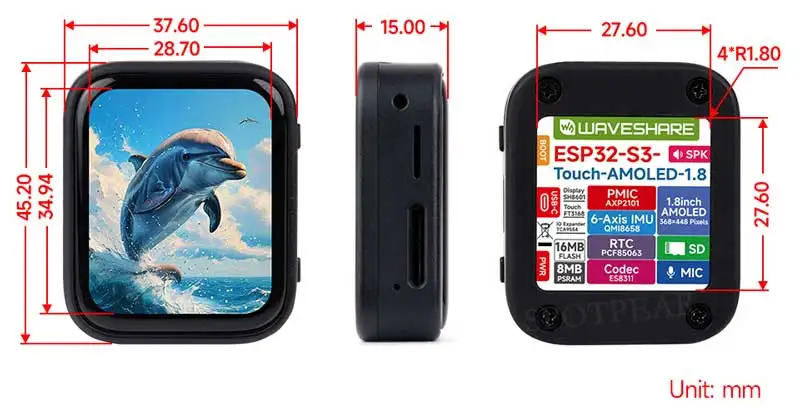

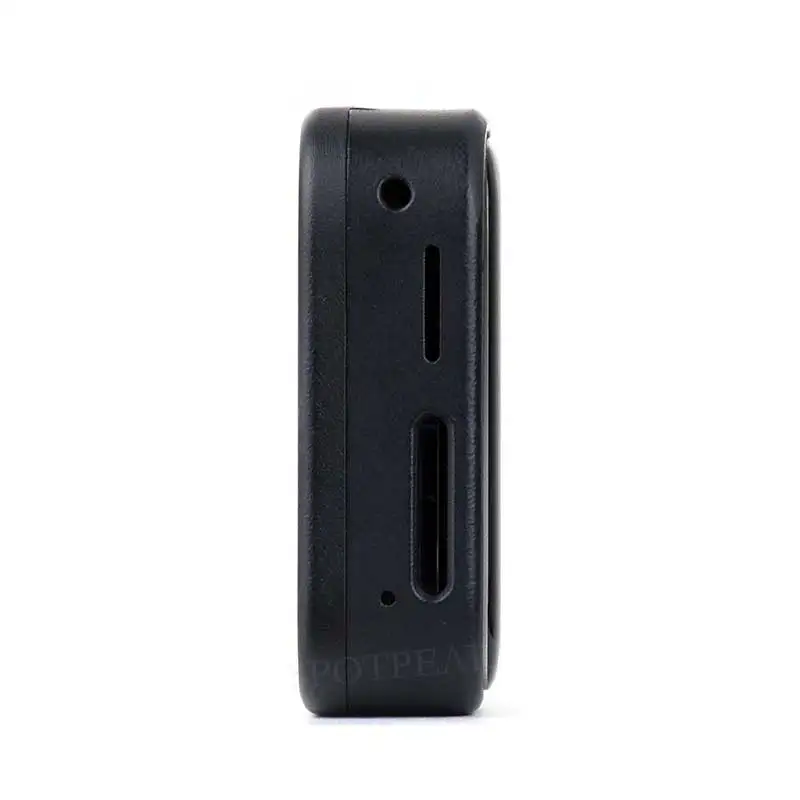

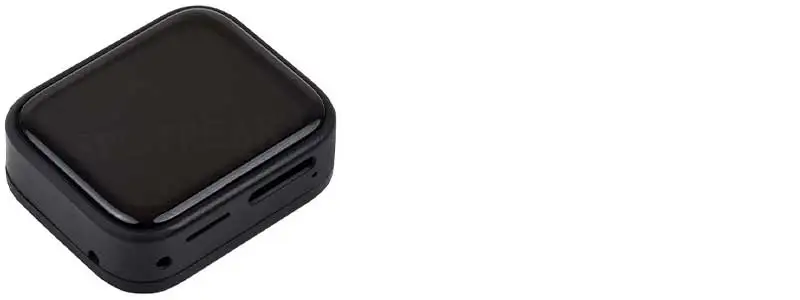

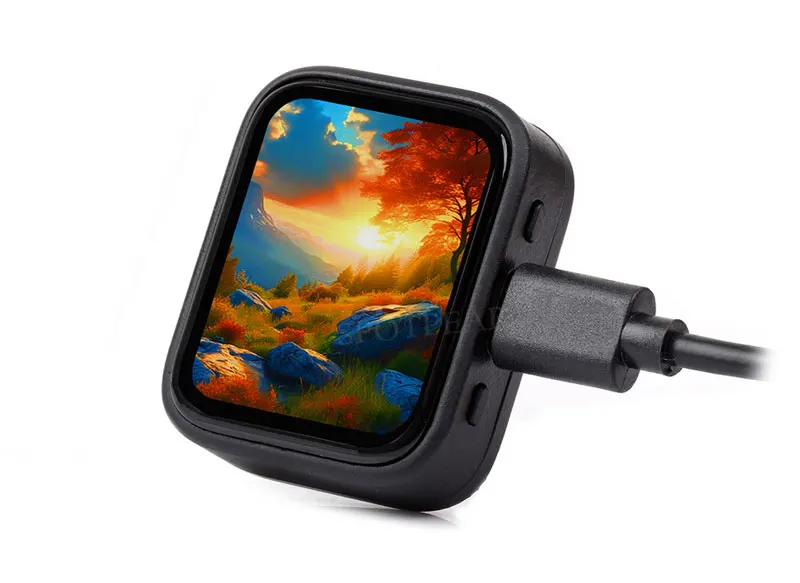

【Cuerpo de concha independiente】

[]

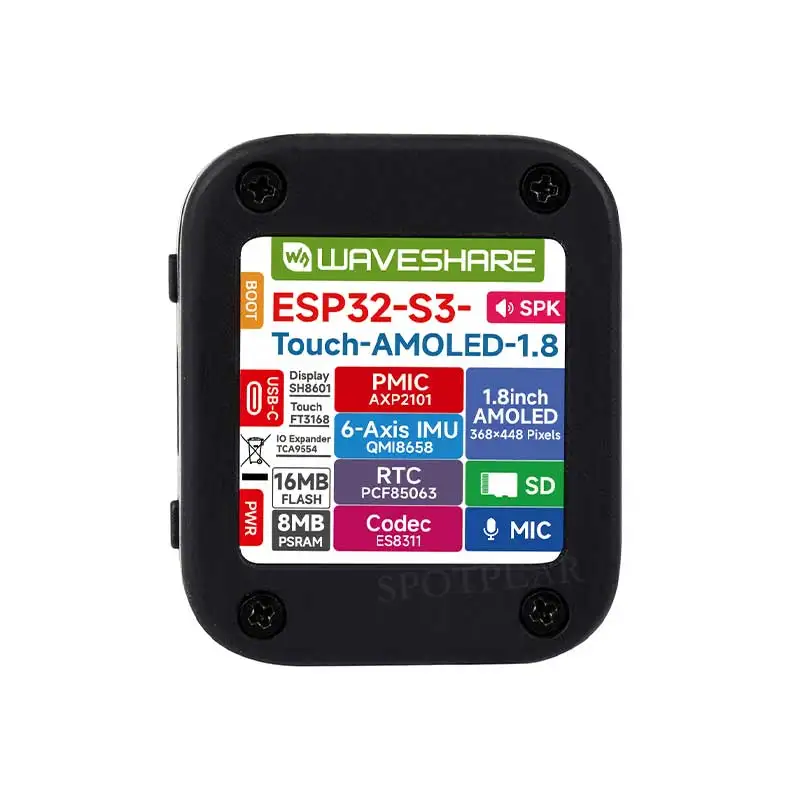

[] ESP32-S3-Touch-AMOLED-1.8 【Sin/Con batería】
