Placa de desarrollo ESP32 S3, pantalla AMOLED de 1,75 pulgadas, pantalla táctil de 466 × 466 píxeles, ranura SD, sensor de 6 ejes para Xiaozhi AI Deepseek

Parámetros de la pantalla AMOLED

Panel de visualización

AMOLED

Tamaño de pantalla

1,75 pulgadas

Resolución de pantalla

466 × 466 píxeles

Color de la pantalla

16,7 millones

Brillo de la pantalla

700 cd/㎡

Contraste

100000:1

Interfaz de comunicación

QSPI

Controlador IC

CO5300

Toque

soporte

Toque IC

CST9217

Características del producto

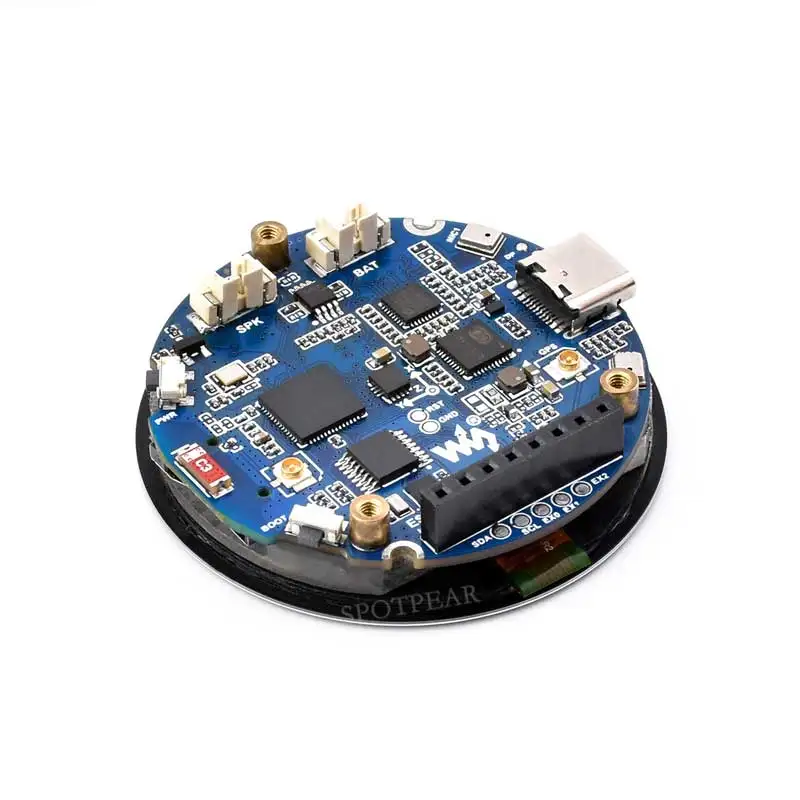

Este producto es una placa de desarrollo de microcontroladores altamente integrada y de alto rendimiento diseñada por Waveshare.En un formato pequeño, está equipado con un 1.Pantalla AMOLED capacitiva de alta definición de 75 pulgadas, un chip de administración de energía altamente integrado, un sensor de seis ejes (acelerómetro de tres ejes y giroscopio de tres ejes), RTC, un chip de códec de audio de baja potencia, un circuito de cancelación de eco y otros. periféricos, facilitando el desarrollo e integración en productos.。

• Equipado con procesador dual-core Xtensa de 32 bits de alto rendimiento ESP32-S3R8, con una frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada

• SRAM integrada de 512 KB y ROM de 384 KB, apilados de 8 MB de PSRAM y flash externo de 16 MB

• La interfaz tipo C mejora la comodidad del usuario y la compatibilidad del dispositivo

• Pantalla HD AMOLED táctil capacitiva integrada de 1,75 pulgadas, resolución de 466 × 466, colores de 16,7 M, puede mostrar imágenes en color claramente

• Chip controlador CO5300 incorporado y chip táctil capacitivo CST9217, que utiliza la comunicación de interfaz QSPI e I2C respectivamente, sin ocupar demasiados recursos de pines de interfaz

• Equipado con un conjunto de micrófonos digitales duales, puede implementar algoritmos de audio como reducción de ruido y cancelación de eco, adecuado para reconocimiento de voz preciso y aplicaciones de activación de voz de campo cercano/campo lejano

• La unidad de medición inercial de seis ejes QMI8658 integrada (aceleración de 3 ejes, giroscopio de 3 ejes) puede detectar postura de movimiento, conteo de pasos y otras funciones.

• Chip RTC PCF85063 integrado, conectado a la batería a través de AXP2101, para lograr un suministro de energía ininterrumpido y reservar una almohadilla de batería de respaldo para garantizar que la función RTC continúe funcionando cuando se reemplaza la batería principal.

• PWR y BOOT integrados dos botones laterales personalizables, convenientes para el desarrollo de funciones personalizadas usando botones

• Interfaz integrada de carga y descarga de batería de litio MX1.25 de 3,7 V

• El encabezado hembra integrado de 8 pines con paso de 2,54 mm, destacando 3 GPIO, 1 UART, I2C reservado y 3 pads IO de expansión, se puede utilizar para dispositivos externos y depuración, configuración flexible de funciones periféricas

• Ranura para tarjeta Micro SD integrada para una expansión de almacenamiento flexible y una rápida transferencia de datos, adecuada para registro de datos y reproducción de medios, simplificando el diseño del circuito.

• AXP2101 se utiliza para gestionar energía de manera eficiente, admitir múltiples salidas de voltaje, integrar funciones de carga y gestión de batería y optimizar la duración de la batería.

• La pantalla AMOLED tiene mayor contraste, ángulo de visión más amplio, colores más ricos y un tiempo de respuesta más rápido, lo que proporciona mejores efectos visuales, diseño delgado, bajo consumo de energía y flexibilidad.

Panel pequeño, más posibilidades táctiles.

Adecuado para el desarrollo de varios dispositivos inteligentes, realizando funciones de interacción persona-computadora y se puede conectar a baterías internas para una operación independiente.

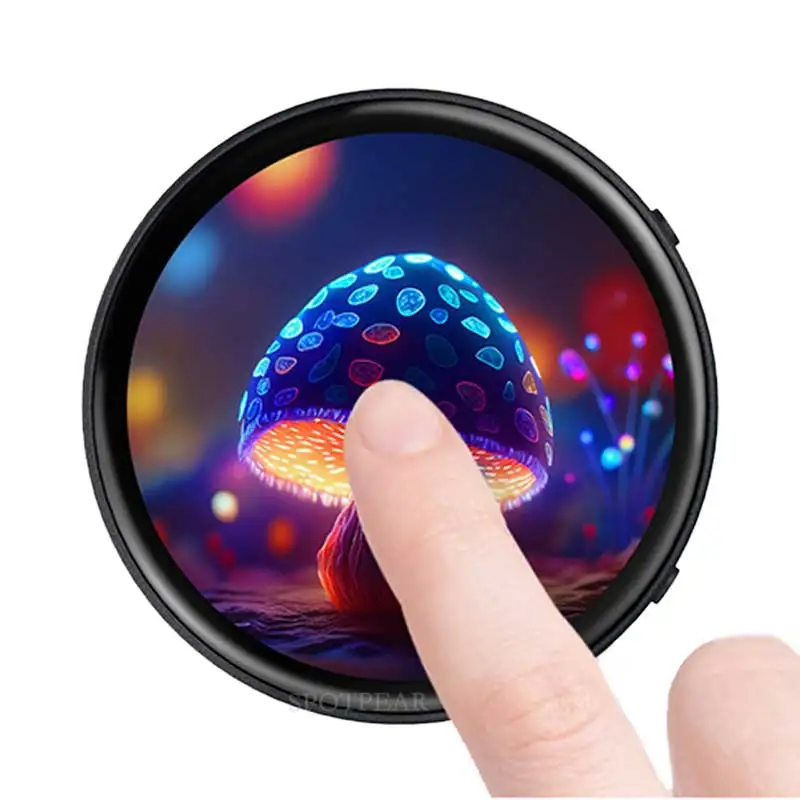

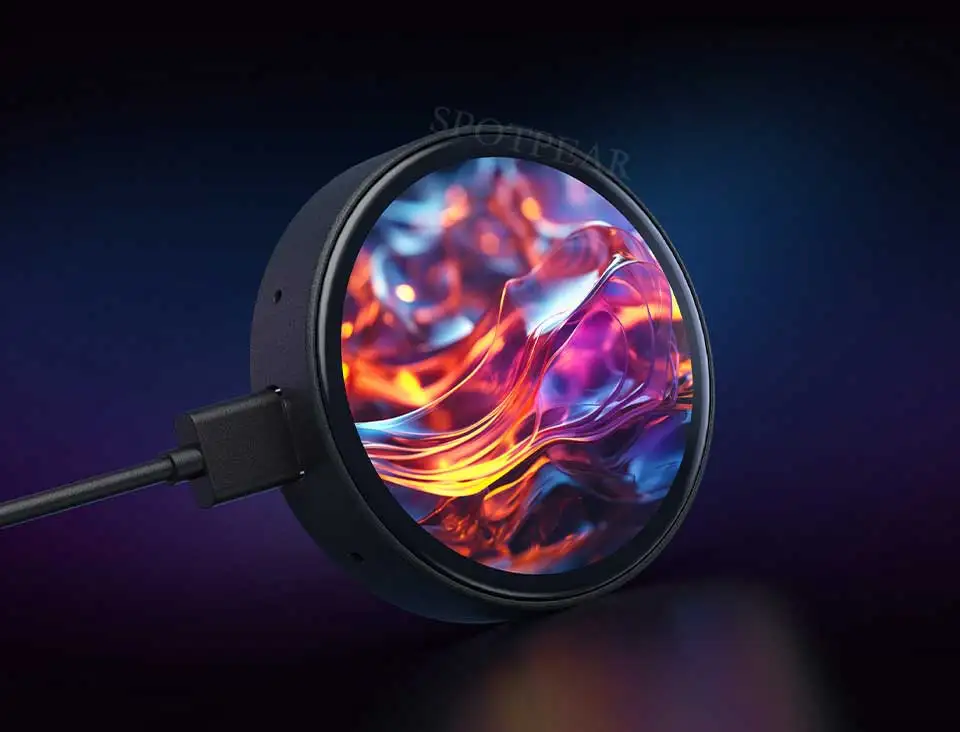

Pantalla AMOLED

AMOLED es conocido como la próxima generación de tecnología de visualización.En comparación con las pantallas LCD tradicionales, tiene capacidades de control de luz más precisas, presenta colores más delicados y más detalles, y las imágenes son más vívidas.

178° amplio ángulo de visión

Excelente rendimiento de pantalla, 16,7 millones de colores, amplio ángulo de visión

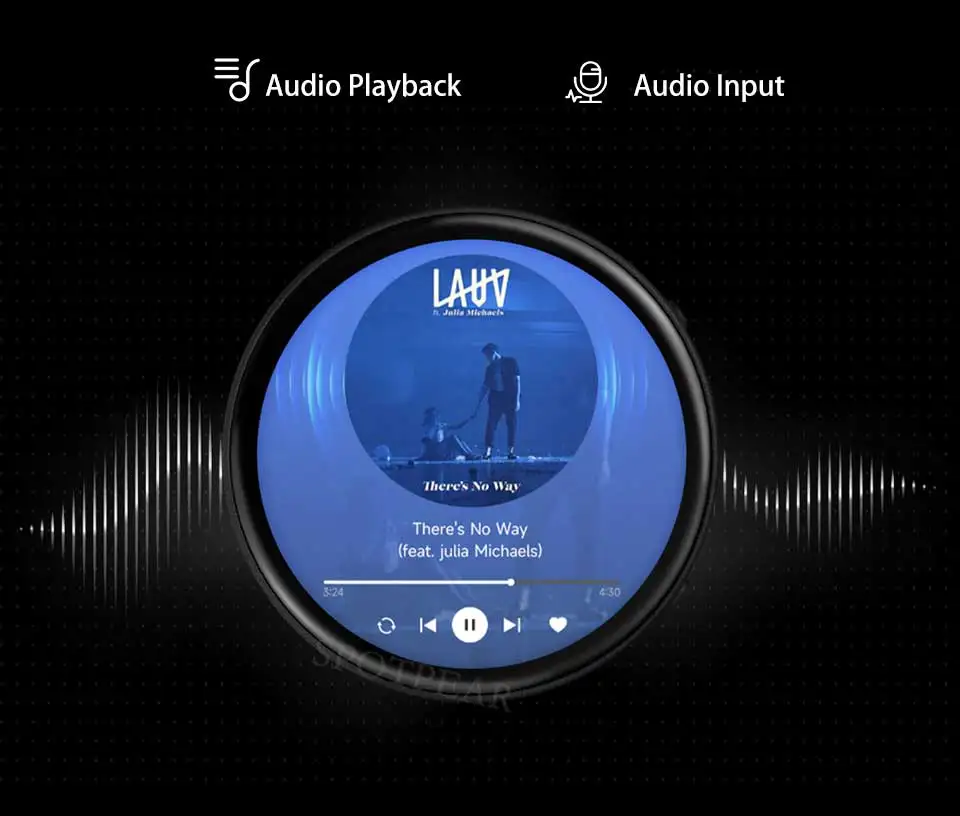

Chip de códec de audio integrado

Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad

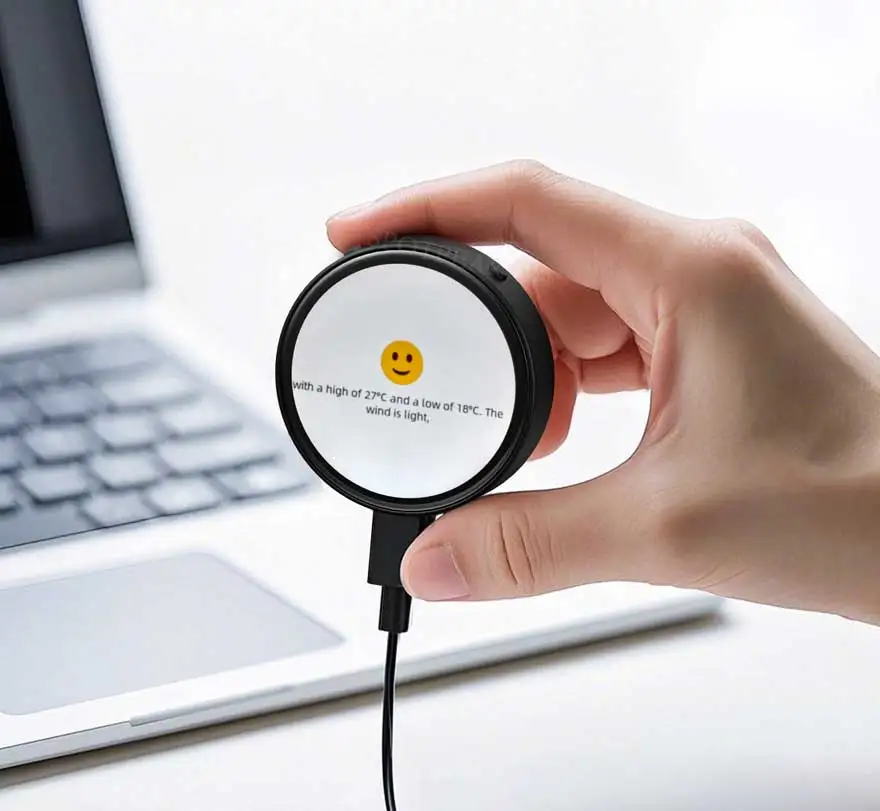

Admite interacción de voz AI

Admite Xiaozhi AI y puede acceder a plataformas de modelos grandes en línea, como Doubao, DeepSeek y otros modelos AI.

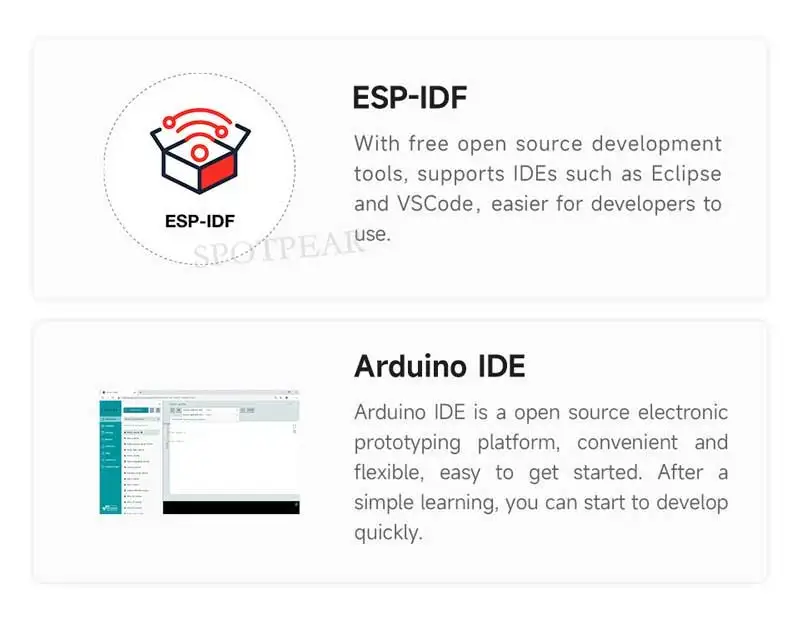

Compatible con ESP-IDF, Arduino

Se proporcionan tutoriales completos de código abierto y SD para facilitar el inicio y poder integrarse rápidamente en las aplicaciones.

Soporta Wi-Fi y BLE 5

ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 b/g/n) con un ancho de banda de 40 MHz, y su subsistema Bluetooth de bajo consumo admite Bluetooth 5 (LE) y Bluetooth Mesh

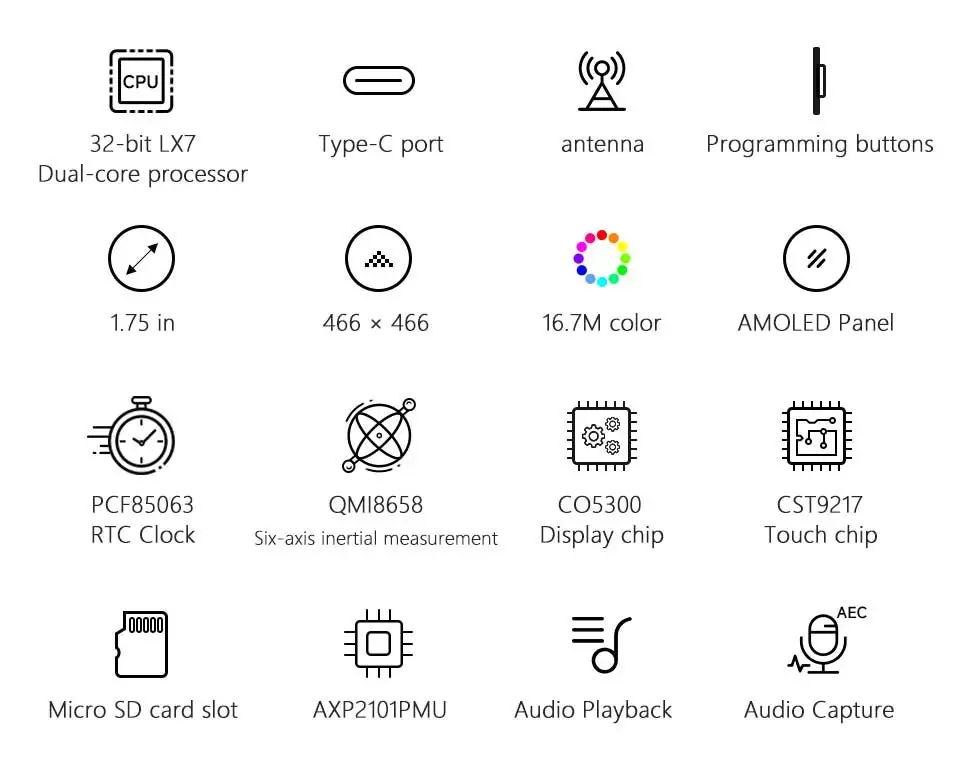

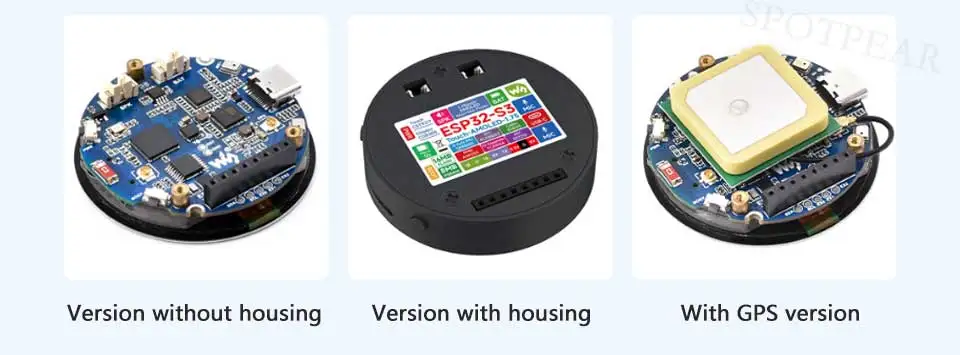

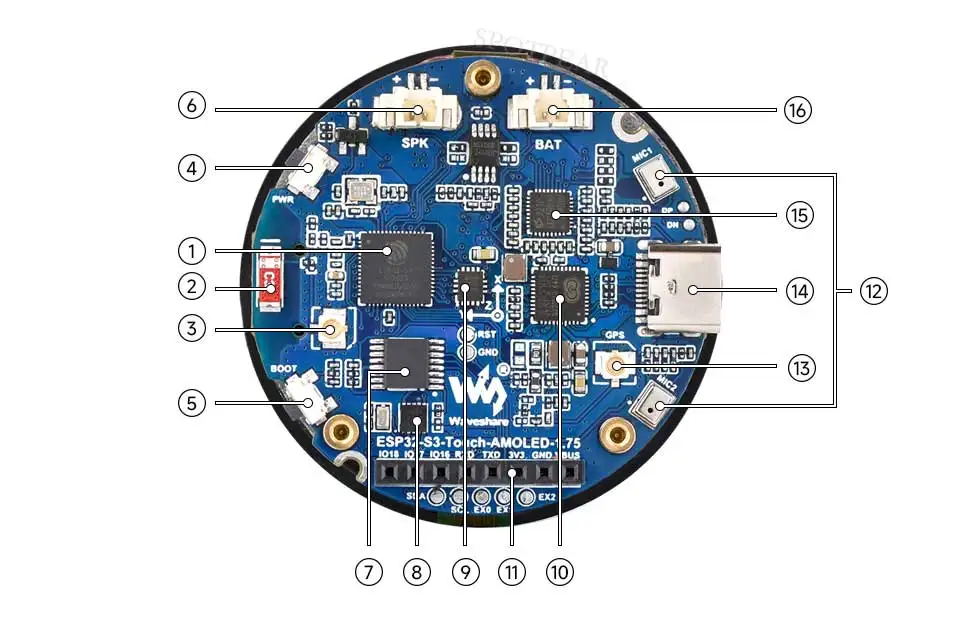

Descripción general de los recursos

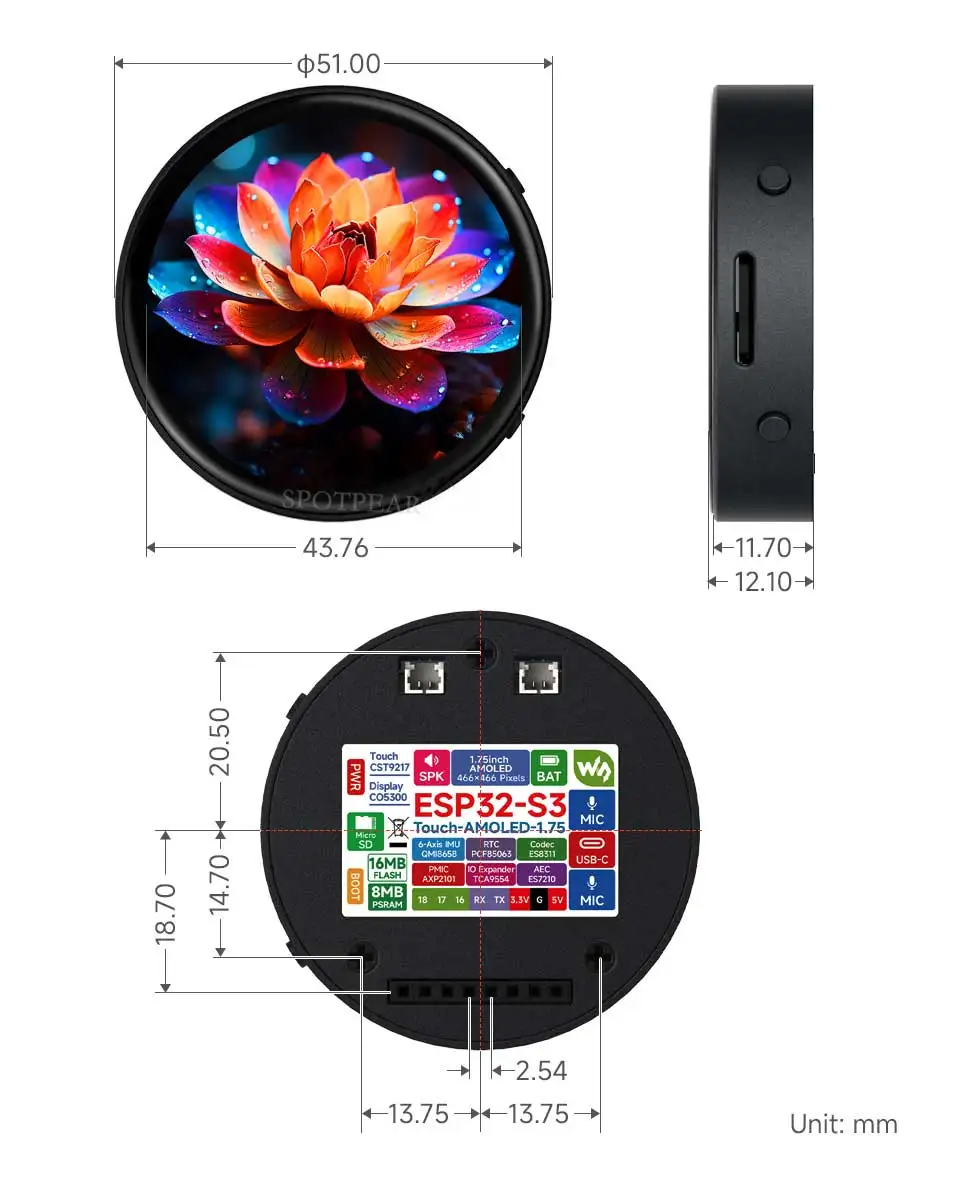

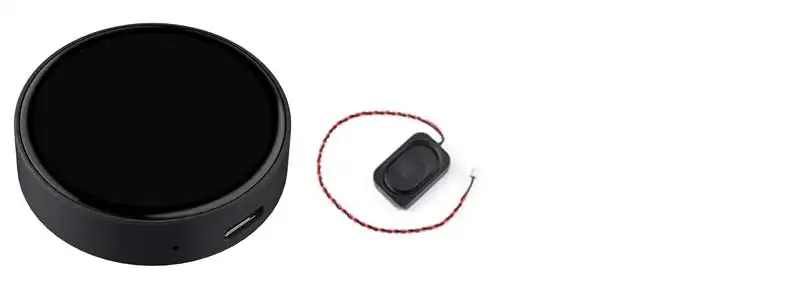

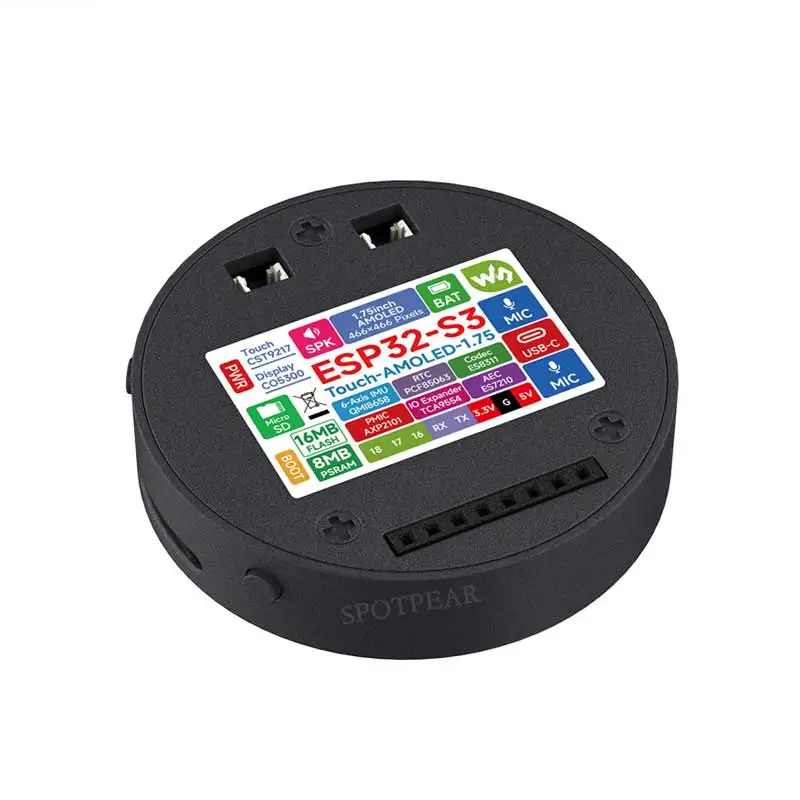

Versión con carcasa
