Descripción

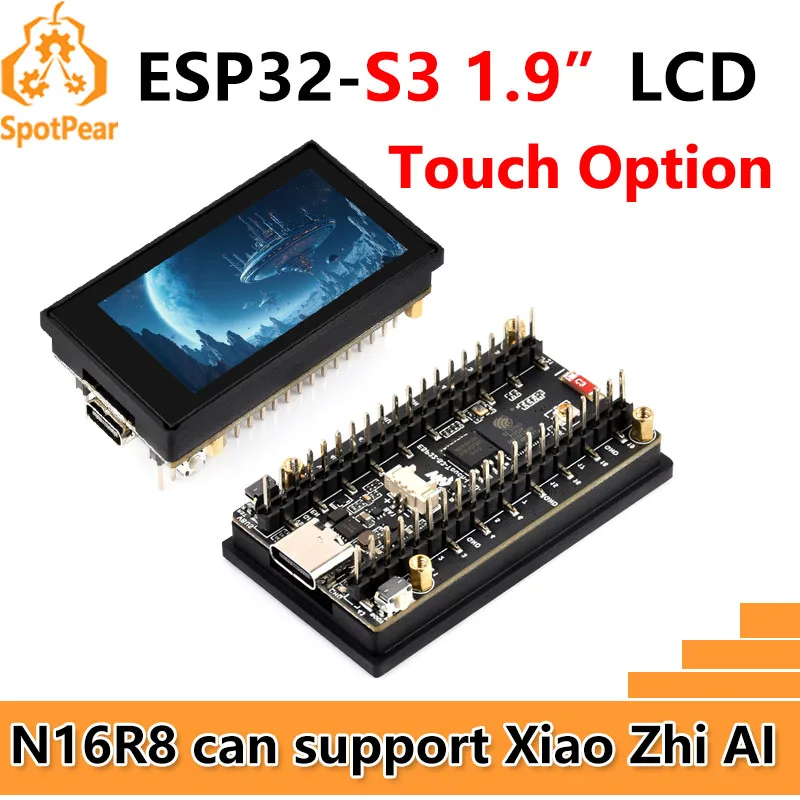

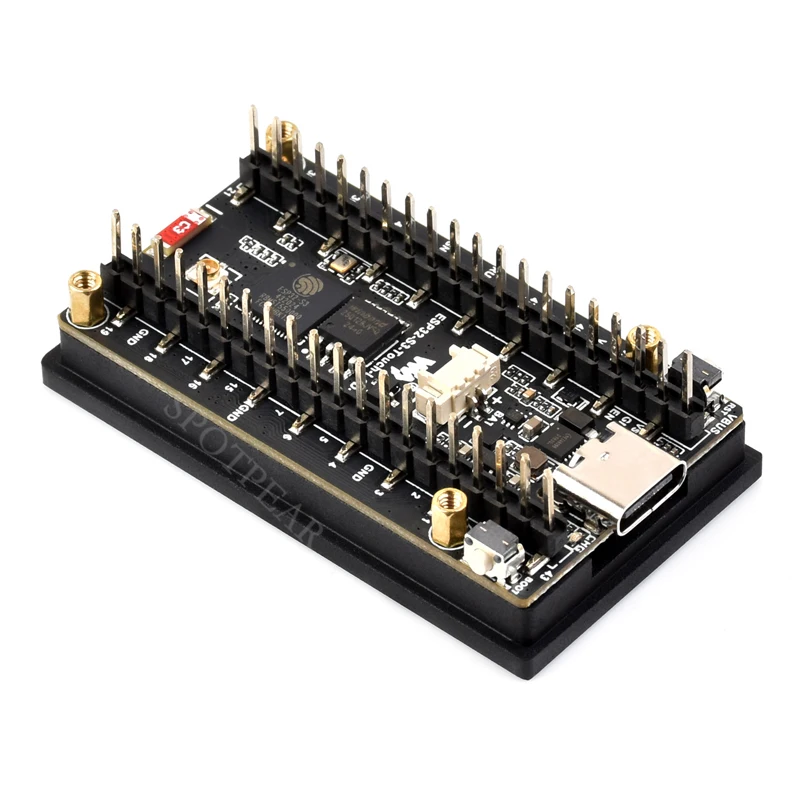

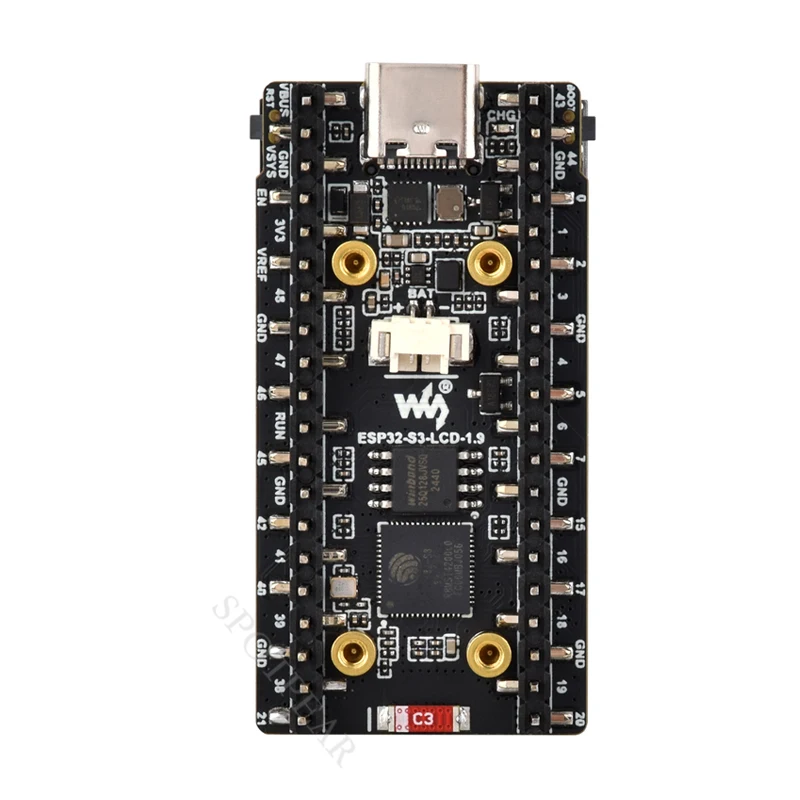

ESP32-S3
Placa de desarrollo de pantalla LCD de 1,9 pulgadas
Resolución de 170 × 320, chip controlador de pantalla ST7789V2 incorporado, compatible con rotación de 90 hardware.
Selección de versión
Características del producto
Este producto adopta el chip ESP32-S3R8, admite funciones Bluetooth Wi-Fi y BLE 5 de 2,4 GHz, integra Flash y PSRAM de gran capacidad y tiene una pantalla LCD de 1,9 pulgadas a bordo, que puede ejecutar sin problemas programas de interfaz GUI como LVGL.Sensor de seis ejes QMI8658 integrado, ranura para tarjeta Micro SD, carga de batería de litio y otros recursos periféricos, y interfaz de pin compatible con Pico reservada, que tiene una gran compatibilidad y expansión, y puede desarrollar rápidamente HMI y otras aplicaciones de ESP32-S3.
Equipado con un procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento ESP32-S3R8, la frecuencia principal es de hasta 240 MHz.
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada.
SRAM integrada de 512 KB y ROM de 384 KB, PSRAM encapsulada de 8 MB y flash de 16 MB conectado externamente.
La pantalla LCD integrada de 1,9 pulgadas con resolución de 170 × 320 y color 262K puede mostrar imágenes en color claramente.
La unidad de medición inercial de seis ejes QMI8658 integrada (aceleración de 3 ejes, giroscopio de 3 ejes) puede detectar la actitud de movimiento y ampliar su aplicación.
La interfaz USB tipo C integrada se puede utilizar para suministro de energía, descarga y depuración, lo cual es conveniente para el desarrollo y el uso.
Interfaz de carga y descarga de la batería de litio MX1.25 integrada de 3,7 V
Ranura para tarjeta Micro SD integrada, que se puede conectar con una tarjeta SD para almacenar imágenes o archivos.
La interfaz compatible con Pico integrada conduce a ricas interfaces periféricas, que tienen una gran compatibilidad y expansión.

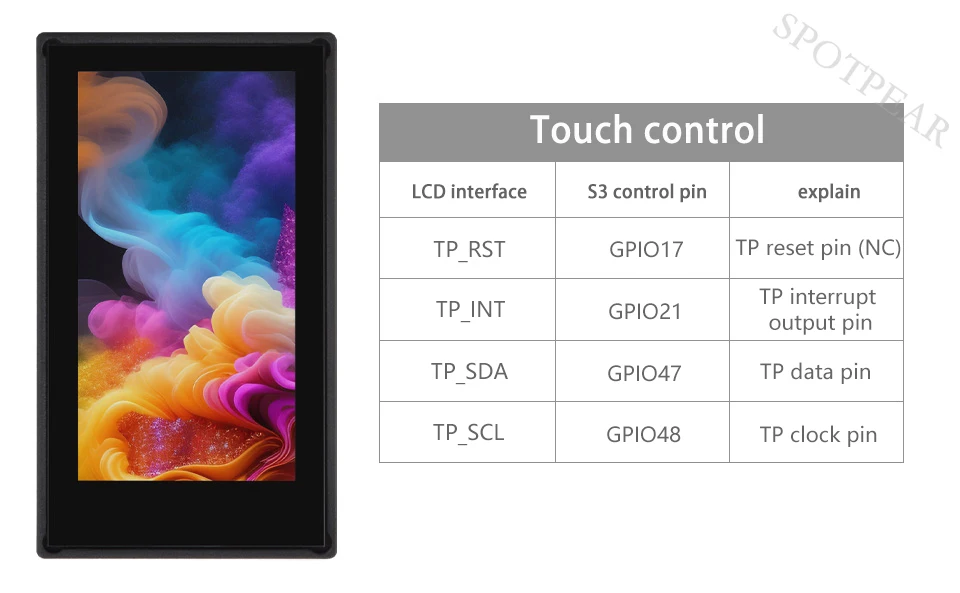

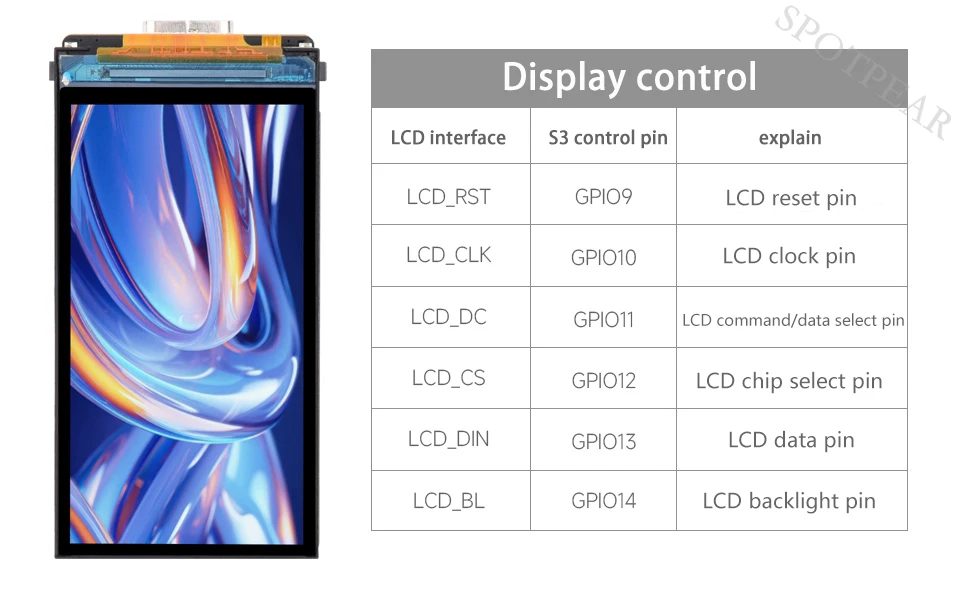

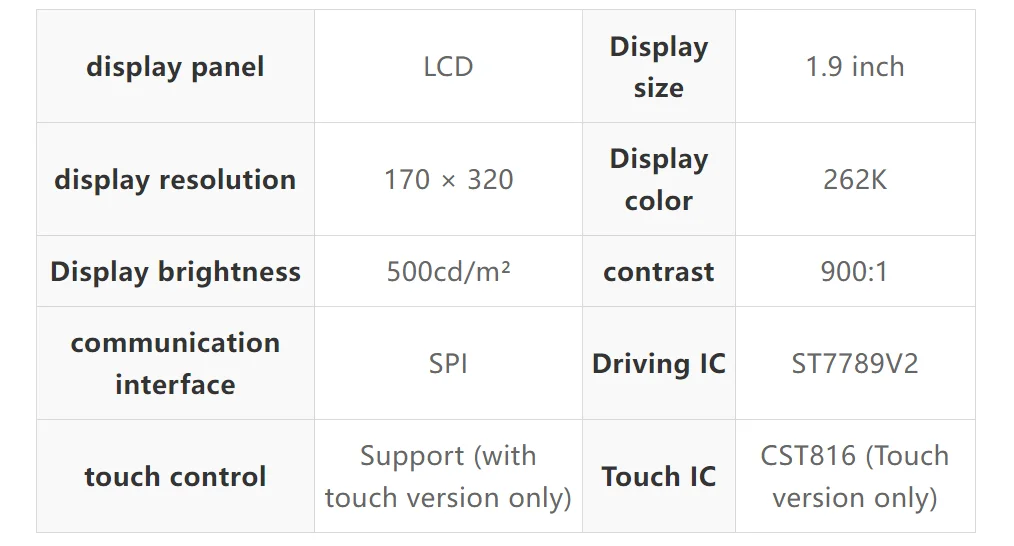

Parámetros de la pantalla LCD
Escenario de aplicación
Compatible con ESP-IDF, Arduino
SDK bien equipado, tutorial de materiales de código abierto, fácil de usar, se puede integrar rápidamente en la aplicación.

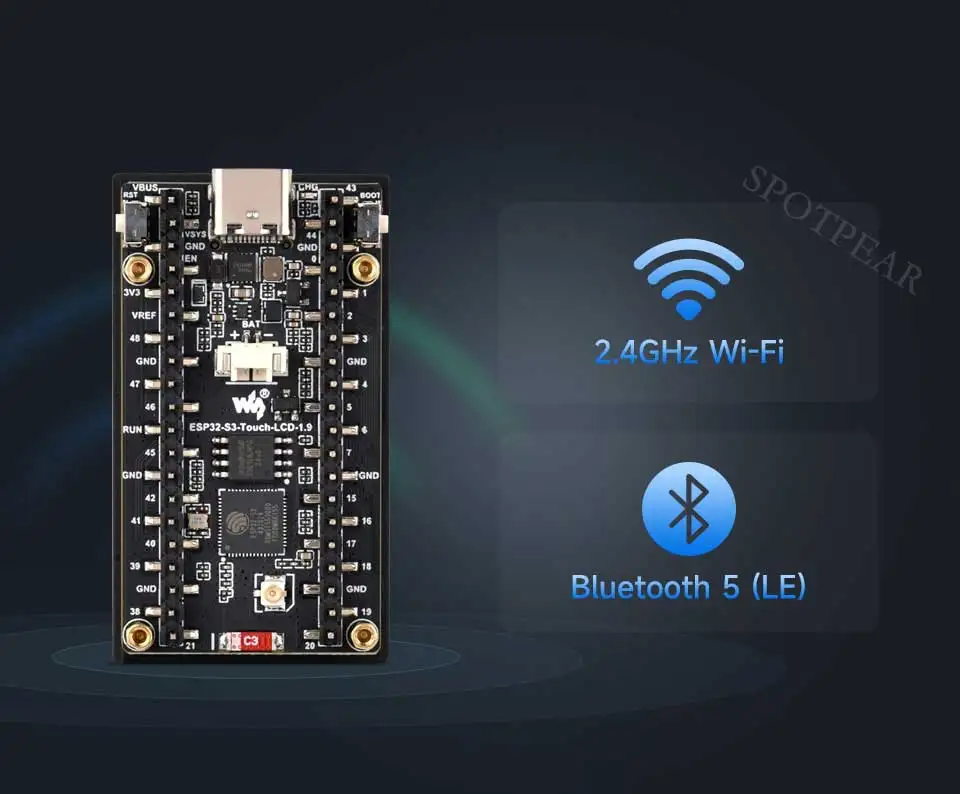

Compatible con Wi-Fi y BLE 5
ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 b/g/n) y puede admitir un ancho de banda de 40 MHz.
Su subsistema Bluetooth de bajo consumo es compatible con Bluetooth 5 (LE) y Bluetooth Mesh.

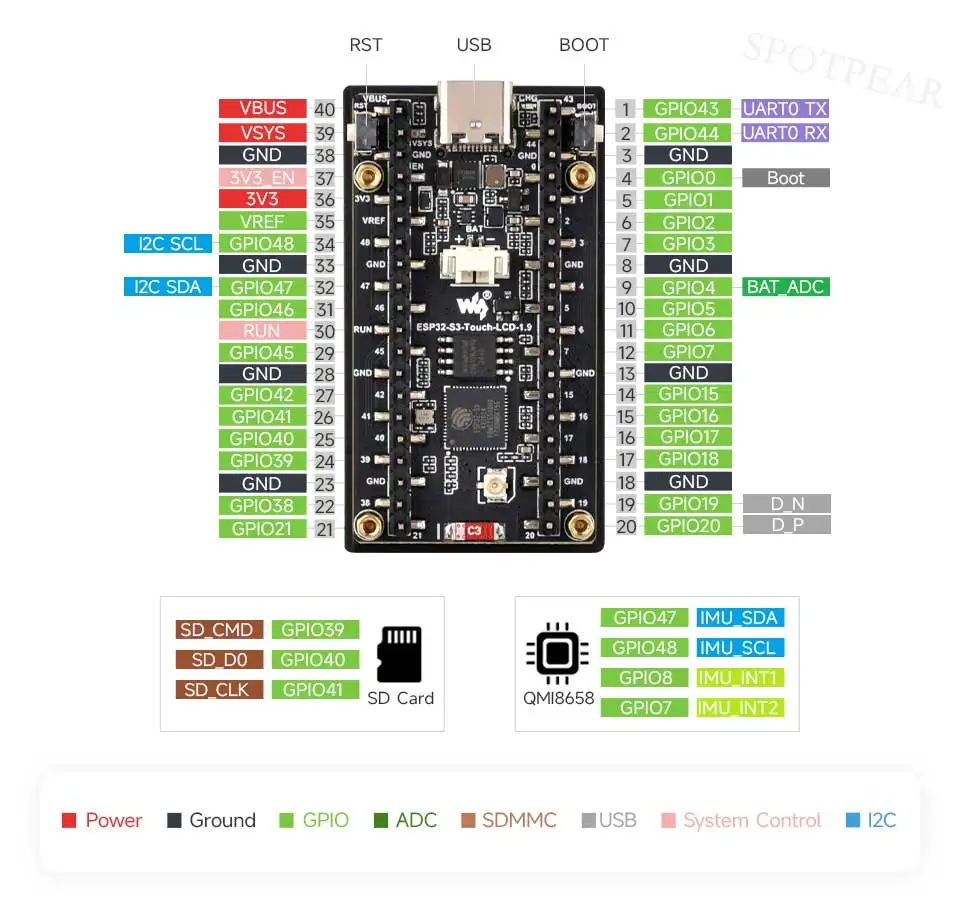

Definición de interfaz
La interfaz compatible con Pico integrada, que puede adaptarse a algunas placas de expansión Raspberry Pie Pico, tiene una gran compatibilidad y expansión.

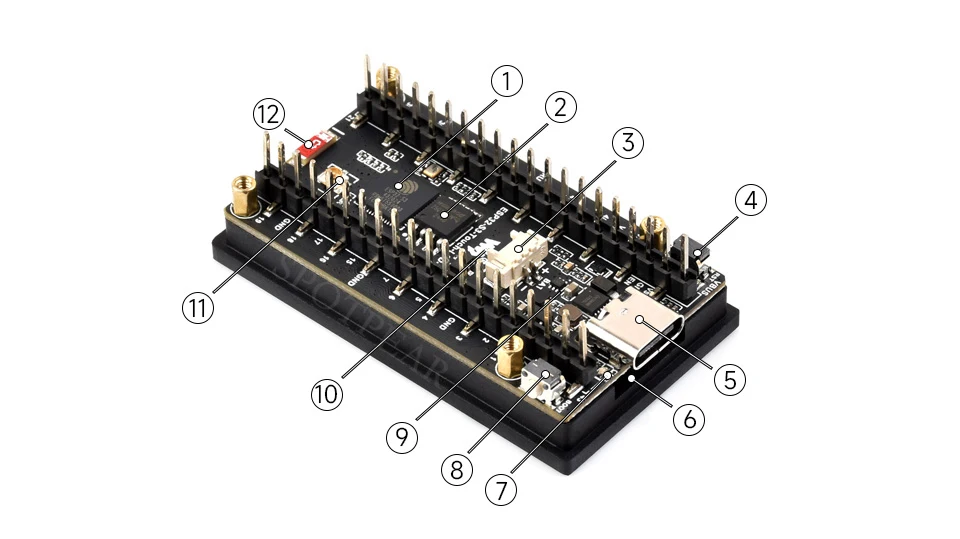

Breve introducción de recursos.

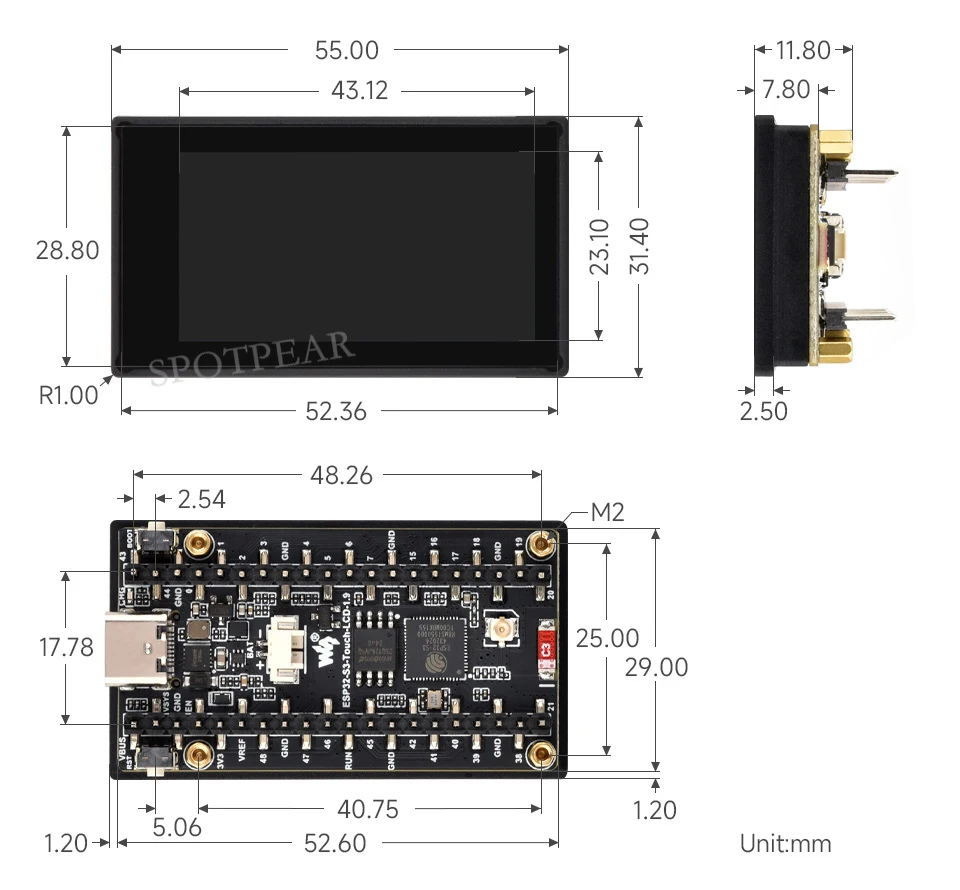

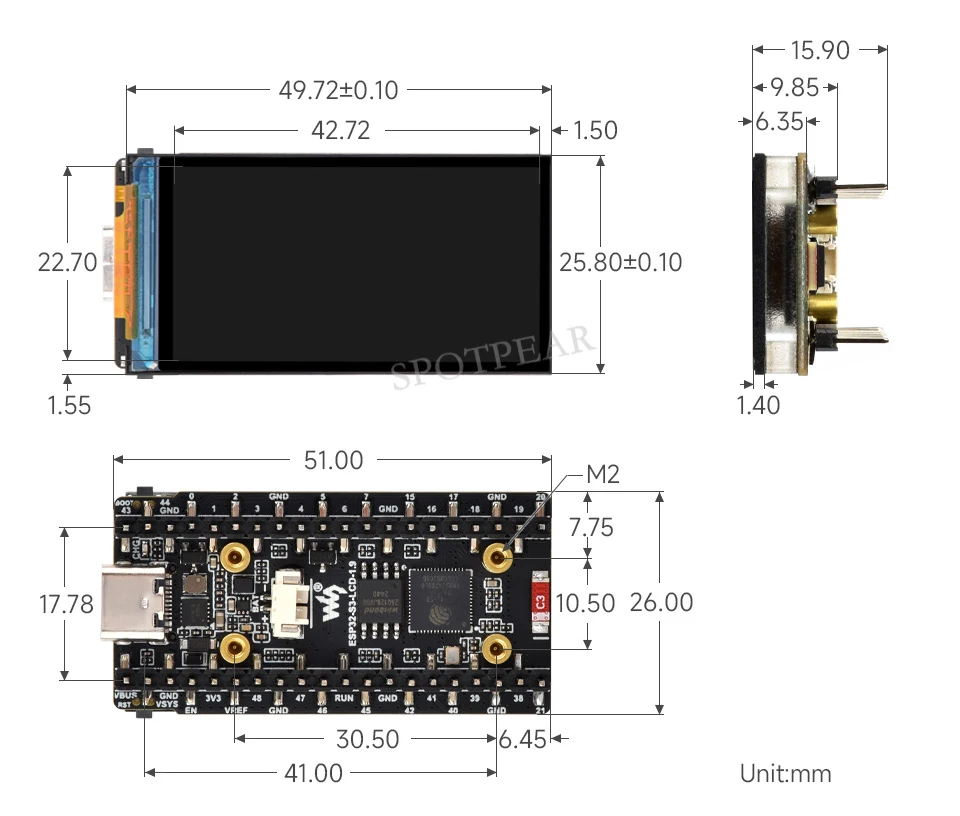

tamaño del producto

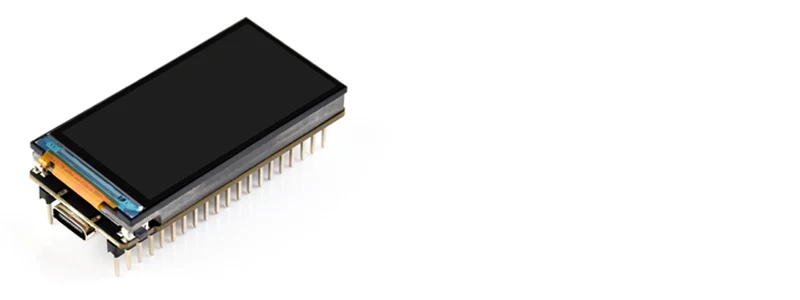

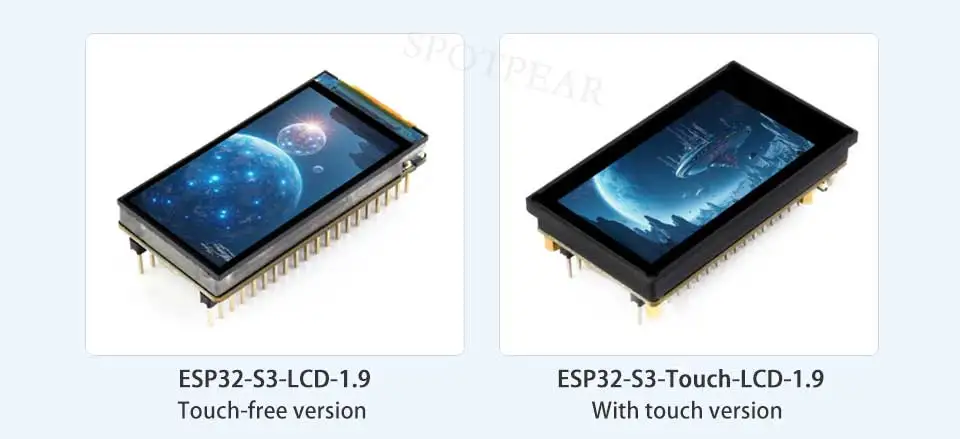

Versión sin contacto

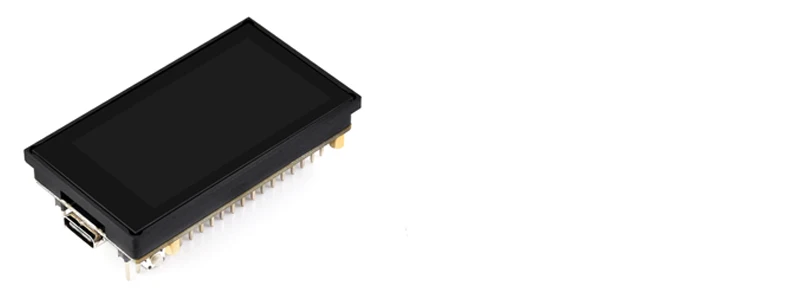

Con versión táctil
[] ESP32-S3-LCD-1.9【Sin contacto】 x1
[] ESP32-S3-Touch-LCD-1.9 【Con tacto】 x1
