Descripción
【Nota】
[] No incluye batería 18650
[] Soporte de múltiples bandas de LTE Cat-1/2G: soporte de múltiples bandas y múltiples regiones, aplicable principalmente en Europa, Sudeste Asiático, Asia Occidental, África, China, Corea del Sur
【Descripción general】

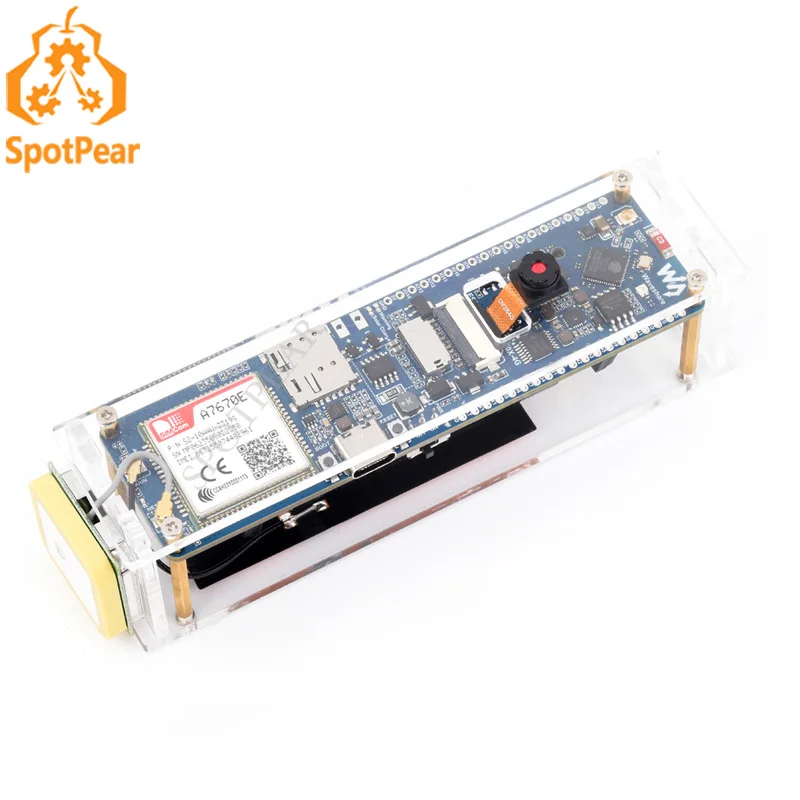

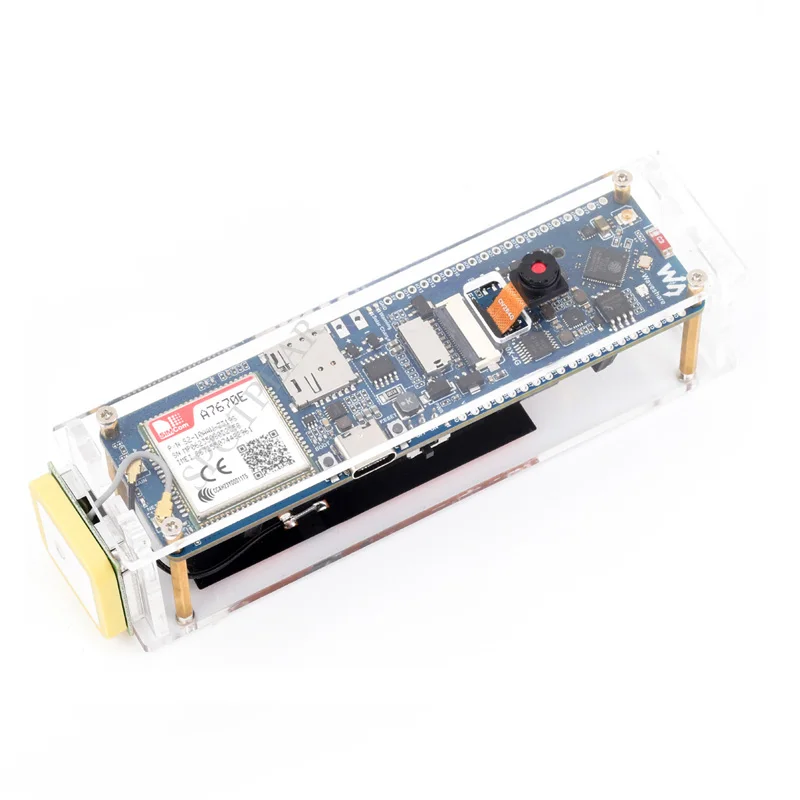

[] Placa de desarrollo ESP32-S3 A7670E 4G: basada en ESP32-S3, integra módulo A7670E 4G, cámara, Micro SD y varios periféricos e interfaces.Adecuado para aplicaciones de IoT como WiFi portátil 4G, mensajería telefónica, posicionamiento GNSS y 4G Cat-1/2G/WiFi.
【Características】

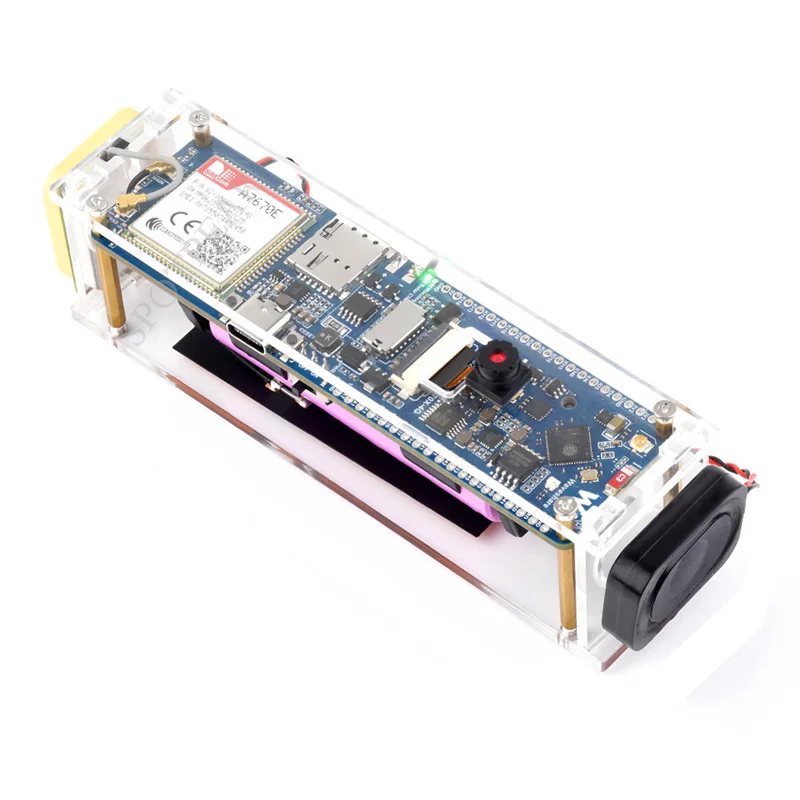

[] Este producto es una placa de desarrollo de microcontrolador versátil y de alto rendimiento diseñada por Waveshare, que incorpora un módulo de comunicación A7670E 4G, interfaz de cámara universal OV, ranura para tarjeta TF, luces de colores RGB, ranura para batería 18650, IC de medición de voltaje de batería, interfaz de carga solar. y otros periféricos.Utiliza el chip ESP32-S3R2, que integra WiFi de bajo consumo y BLE5.0, Flash externo de 16 MB y PSRAM de 2 MB.El chip también cuenta con un acelerador de cifrado de hardware, un generador de números aleatorios, HMAC y un módulo de firma digital, que cumple con los requisitos de seguridad de IoT.Combinado con el módulo de comunicación 4G A7670E Cat-1, permite la conectividad de la red móvil, atendiendo a los requisitos de bajo consumo en IoT, dispositivos móviles, monitoreo exterior, hogares inteligentes y más.
[] Alimentado por ESP32-S3R2 con un Xtensa de alto rendimiento® Procesador dual-core LX7 de 32 bits, que funciona hasta 240 MHz.
[] Integrado con 512 KB de SRAM, 384 KB de ROM, 2 MB de PSRAM y 16 MB de memoria Flash.
[] Wi-Fi integrado de 2,4 GHz y comunicación inalámbrica de modo dual Bluetooth de bajo consumo (Bluetooth LE) con rendimiento de RF superior.
[] Equipado con módulo celular A7670E-FASE, que admite acceso a Internet 4G Cat-1/2G, posicionamiento GNSS, teléfono y funciones de mensajería.
[] IC de conmutación USB integrado y interruptor de configuración, conmutable al puerto USB del A7670E para grabación de Internet o módulo celular de inicio de computadora.
[] Carga de batería de litio integrada, carga solar, administración de energía, medición de voltaje de la batería y circuitos de protección relacionados.Admite carga USB y solar, con medición del nivel de batería en tiempo real.
[] Ranura para batería 18650 integrada, con cabezal de clavija VBAT expuesto para conexión externa de batería de litio de 3,7 V, equipada con protección de conexión inversa.
[] Interfaces periféricas ricas que incluyen interfaz de cámara, interfaz de tarjeta Micro SD, puerto USB, encabezado de 38 pines, lo que facilita la expansión para diversas funciones.
[] Múltiples interruptores DIP integrados para cambiar entre canales de cámara y USB, evitando conflictos de interfaz.También puede configurar el encendido/apagado de ciertos circuitos para reducir el consumo de energía.

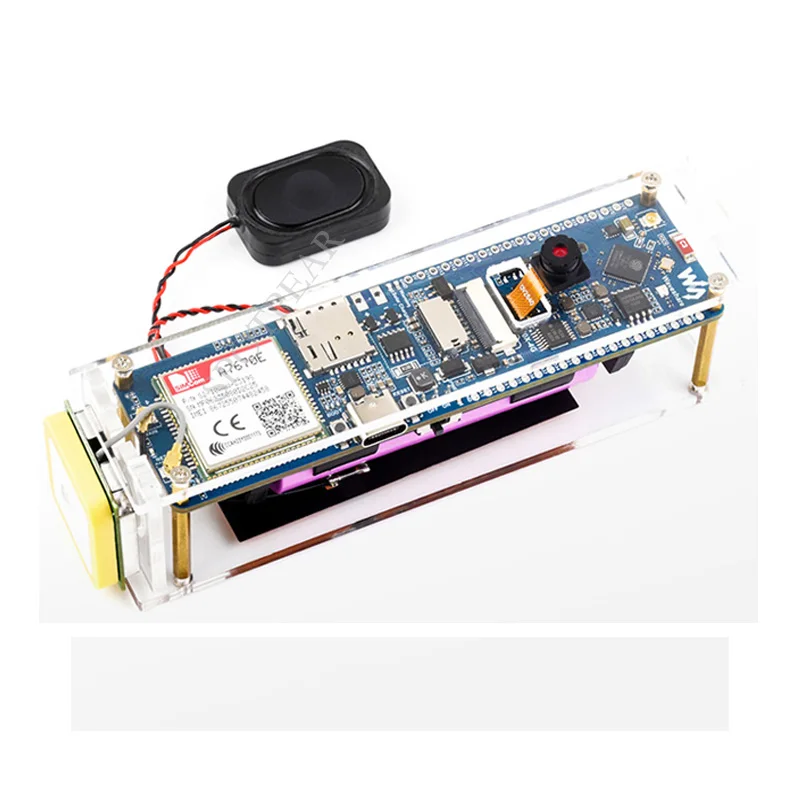

[] Viene con accesorios como antena cerámica GNSS de alta precisión, cámara OV2640, altavoz pequeño y diseñado con una carcasa acrílica para aplicaciones versátiles.
[] Proporciona documentación integral (incluidos tutoriales, WiFi portátil 4G y varios programas de ejemplo de IoT) en inglés.
【Parámetros】
Parámetros de comunicación:
[] Bandas compatibles: LTE-FDD: B1, B3, B5, B7, B8, B20
[] Transmisión de datos:
≤5Mbps (UL)
≤10Mbps (DL)
[] GNSS: GPS, Beidou, GLONASS
Parámetros operativos:
[] Fuente de alimentación: USB, batería de litio de 3,7 V, cabezal de clavija
[] Voltaje de alimentación: 5 V (puerto USB o cabezal de clavija de 5 V), 3,7 ~ 4,2 V (interfaz de batería de litio 18650 o cabezal de clavija VBAT)
[] Nivel lógico: 3,3 V
【Áreas de aplicación】
[] Reconocimiento de imágenes: reconocimiento facial, reconocimiento de objetos
[] WiFi portátil: acceso a Internet mientras viaja
[] Industria inteligente: Almacenamiento/Talleres inteligentes, Operaciones no tripuladas
[] Doble digital: análisis visual de datos
[] Agricultura inteligente: granjas inteligentes, pastos inteligentes
[] Aplicaciones de IoT: Otras aplicaciones de IoT integradas

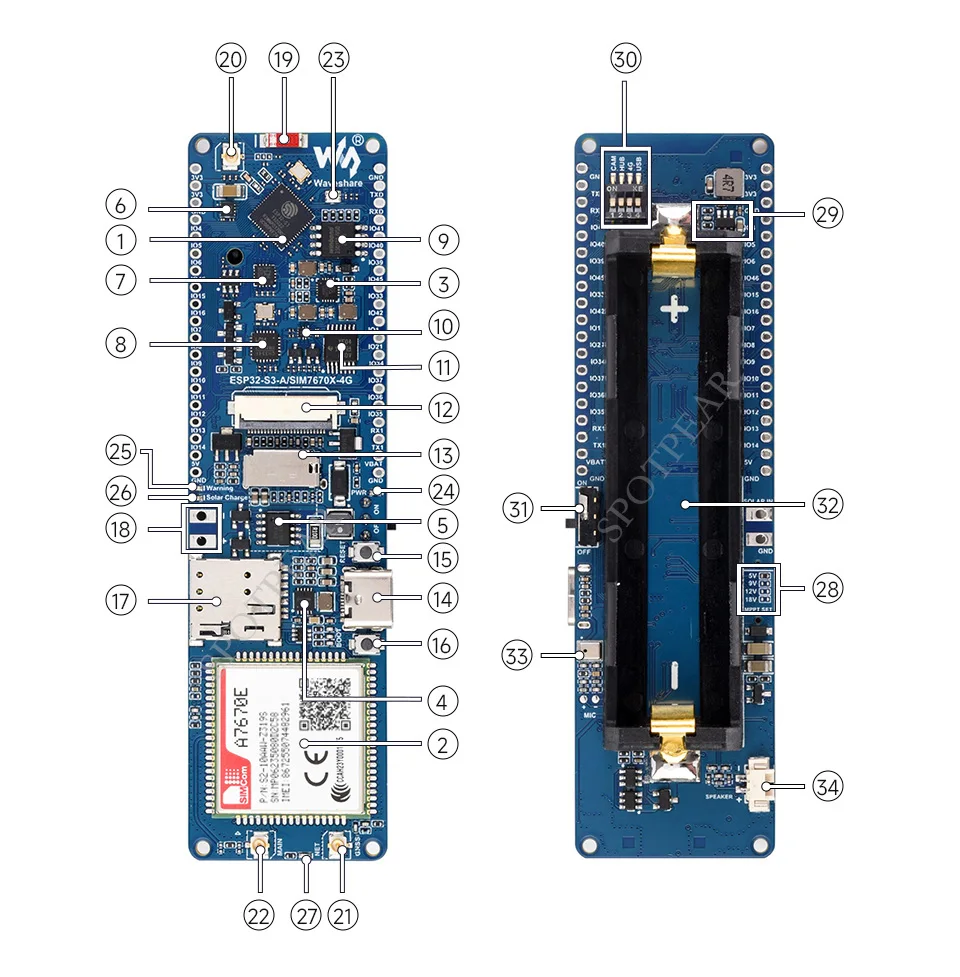

【Descripción general de los recursos】
1.ESP32-S3R2
2.A7670E-FASE
3.EA3036C
Salida de potencia DC-DC de 3 canales
4.ETA6098
IC de carga de batería
5.CN3791
IC de carga solar
6.MAX17048G
IC de medición de voltaje de la batería
7.CH343
UART a USB IC
8.CH334
HUB USB
9.W25Q128JVSIQ
Flash externo de 16 MB
10.FSUSB42UMX
IC de conmutación USB
11.TXB0104PWR
IC de cambio de nivel
12.Interfaz de cámara 24PIN
Compatible con OV2640/OV5640 y otras cámaras
13.Ranura para tarjeta Micro SD
14.Interfaz USB tipo C
CH343 y CH334 integrados, se pueden utilizar como puertos serie y USB para ESP32-S3
IC de conmutación USB integrado y interruptor de configuración, se pueden cambiar al puerto USB del A7670E
15.Botón RESET
16.Botón BOOT
17.Ranura para tarjeta Nano SIM
18.Interfaz de entrada de panel solar
Se puede conectar a paneles solares de 5V/6V/9V/12V/18V
19.Antena SMT
20.Interfaz WiFi ESP32-S3 (IPEX 1a generación)
El uso predeterminado utiliza una antena cerámica integrada, se puede modificar para soldar una antena WiFi externa
21.Interfaz GNSS (IPEX 1a generación)
22.Interfaz LTE (IPEX 1a generación)
23.WS2812B
LED RGB
24.Luz indicadora de encendido
25.Luz de advertencia de conexión inversa de la batería
26.Luz indicadora de entrada solar
27.Luz indicadora de estado de la red
28.Selección de voltaje de entrada solar
Conecte paneles solares de diferentes voltajes, suelde las posiciones correspondientes
5 V: predeterminado de fábrica, puede conectar paneles solares de 5,5 V o 6 V
9V/12V/18V: Puede modificar posiciones predeterminadas para adaptarse a paneles solares de 9V/12V/18V
29.SY8105IADC
Entrada externa DC-DC
30.interruptor DIP
CAM: Control de encendido/apagado de la función de la cámara
HUB: controla la potencia del circuito del controlador del HUB USB
4G: Alimentación de control para el módulo A7670E
USB: controla la selección del canal USB para el módulo A7670E
31.Interruptor de encendido de la batería
32.Soporte de batería 18650
33.Entrada de micrófono
34.Salida de altavoz

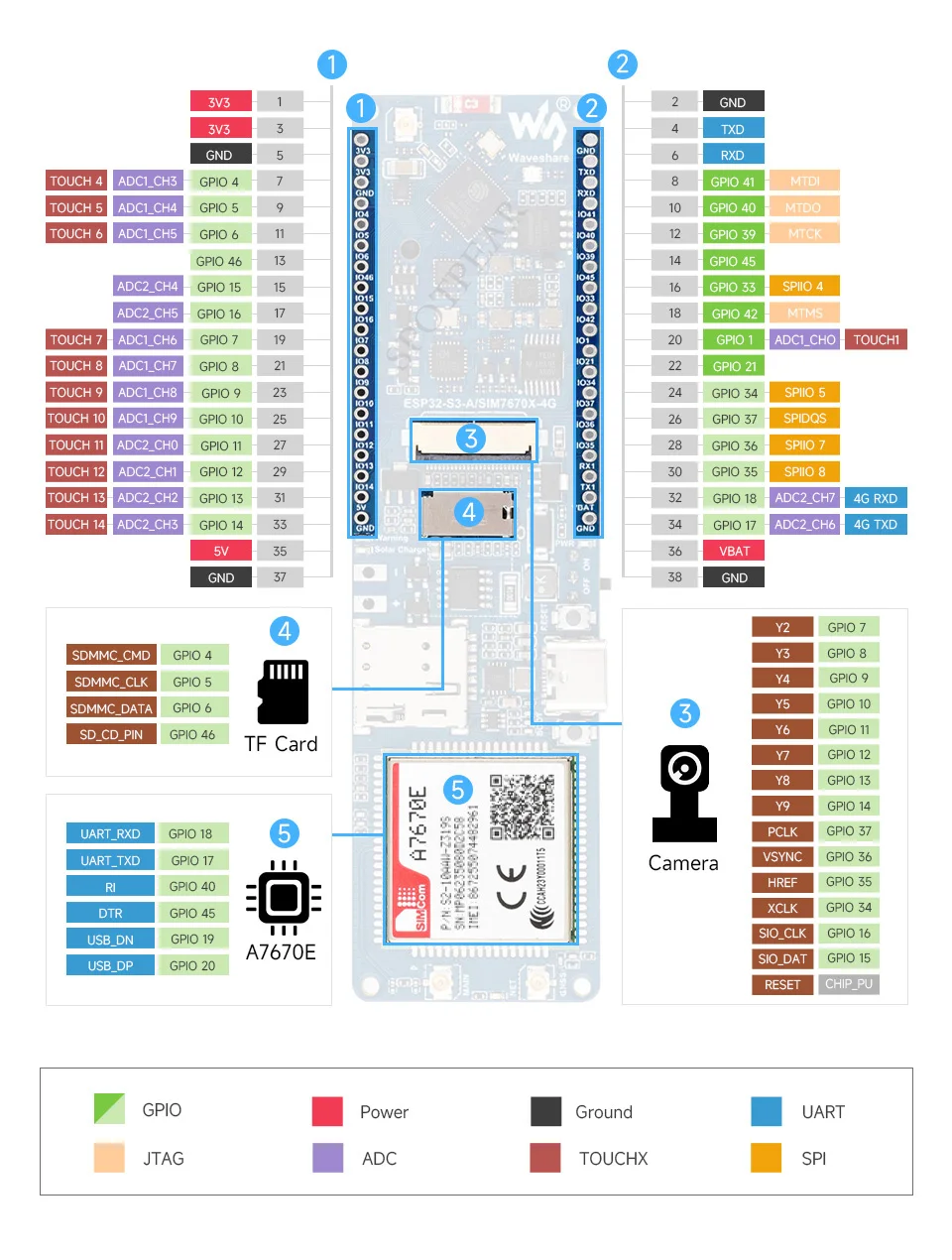

【Definiciones de interfaz】
【Dimensiones】
[] ESP32-S3-A7670E-4G
1.Unidad principal ESP32-S3-A7670E-4G × 1
2.Caja acrílica transparente y kit de tornillos × 1
3.Antena cerámica GNSS × 1
4.Lente OV2640 × 1
5.Altavoz de 8 ohmios y 2 vatios 2030 × 1
6.Pasador recto amarillo 40PIN × 1
7.Cable USB tipo A a tipo C macho, aproximadamente 1 m × 1
8.Antena FPC × 1
9.Destornillador × 1
10.Terminal de cableado 2P × 1
11. Cinta de doble cara (4PCS) × 1
