Color
Descripción
Placa de desarrollo de módulo ESP32-P4
Placa de desarrollo de alto rendimiento basada en ESP32-P4 y ESP32-C6
Rica interfaz de interacción persona-computadora

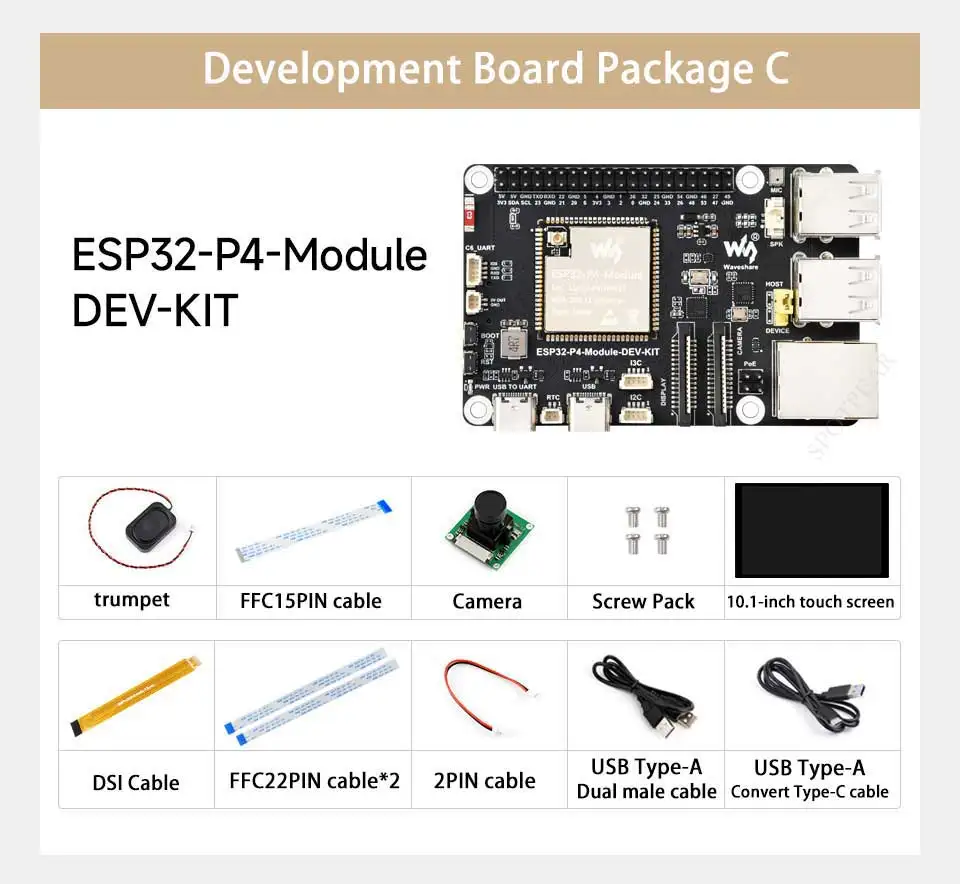

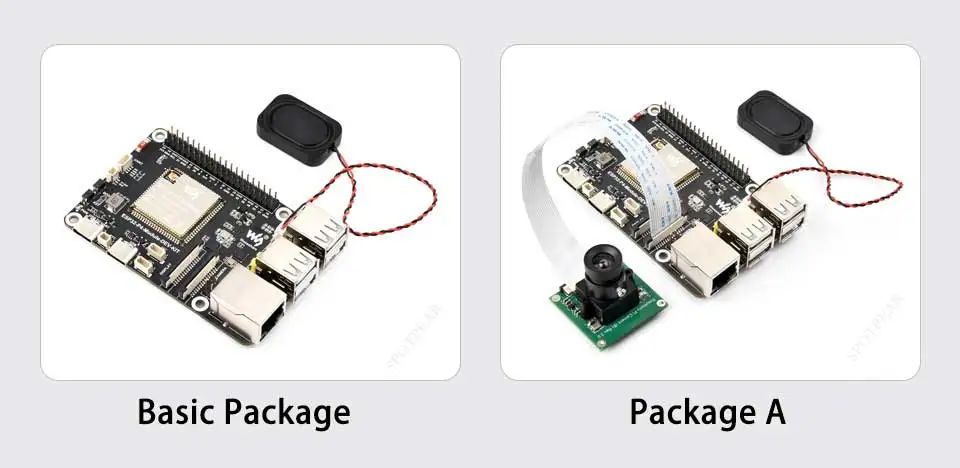

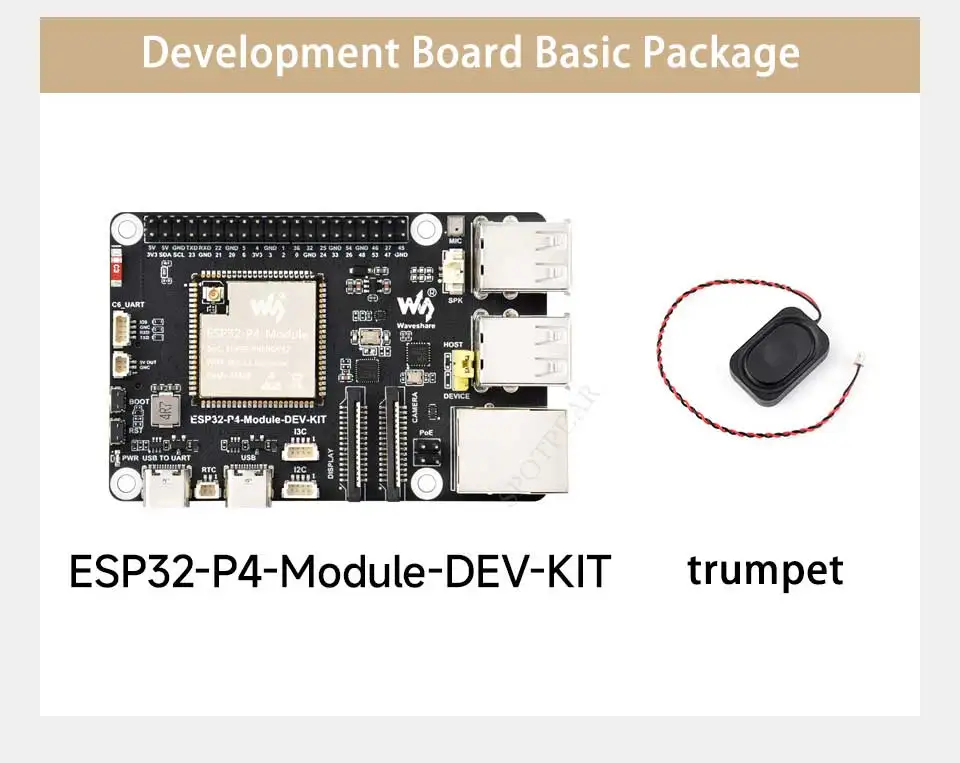

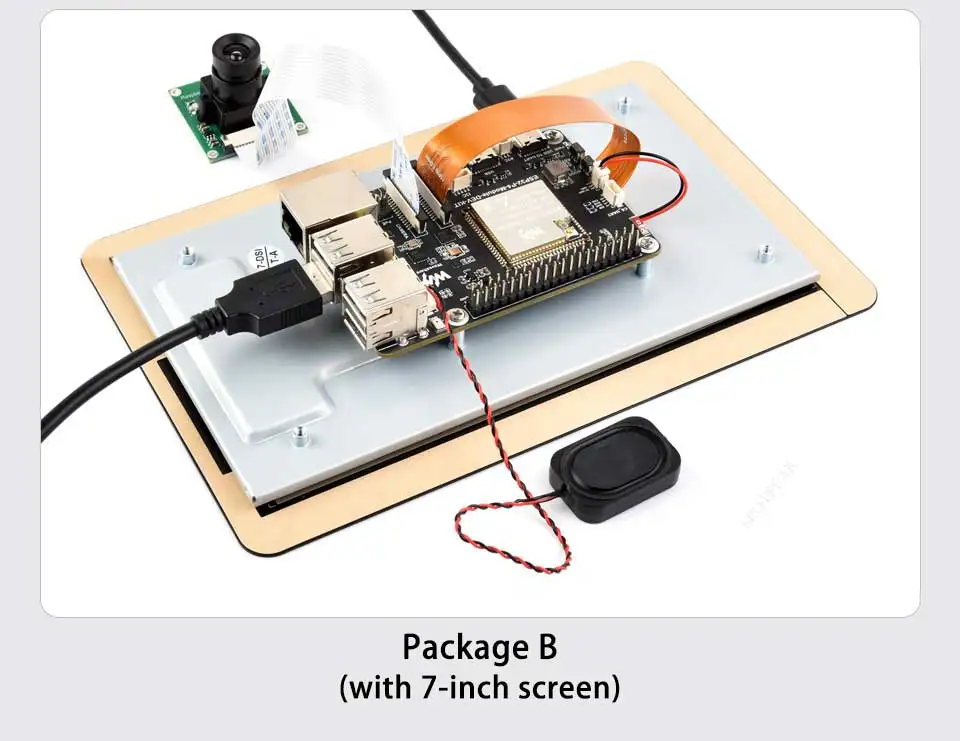

Selección de paquetes
Ejemplos de combinaciones de comidas.
Adopte un panel de vidrio templado IPS totalmente laminado con 178° amplio ángulo de visión
Admite toque de diez puntos, imagen clara, excelente experiencia visual

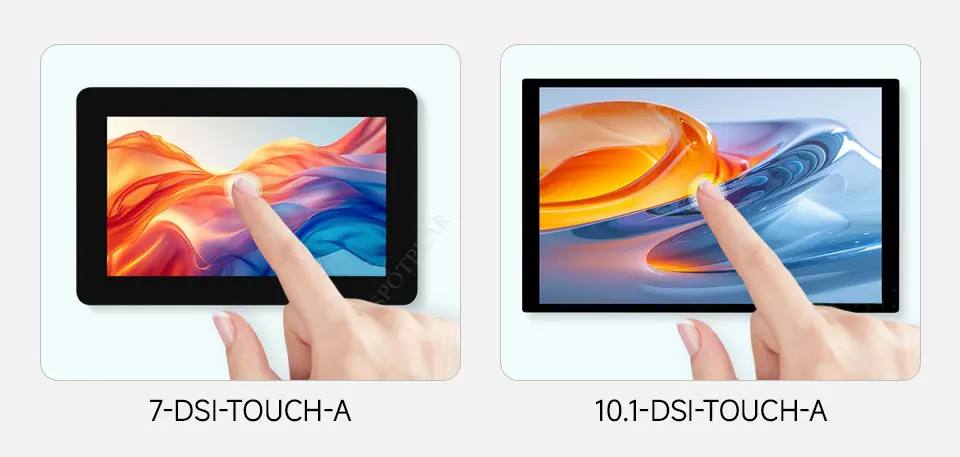

Modelo de pantalla
7-DSI-TOUCH-A
10.1-DSI-TOUCH-A
Resolución
720 × 1280 (alto × alto)
800 × 1280 (alto × alto)
Interfaz de comunicación
MIPI 2 carriles
brillo
450 cd/m2 (admite versión personalizada de alto brillo de 1000 cd/m2)
400cd/m2 (admite versión personalizada de alto brillo de 1000cd/m2)
Chip táctil
GT9271
Dimensiones
120,24 × 189,32 (mm)
147.0 × 239,0 (mm)
Tamaño de pantalla
88,0 × 155.0 (mm)
135,96 × 217,18 (mm)
Paso de puntos
0.12075 × 0,12075 (mm)
0,1175 × 0,1088 (mm)
Contraste
800:1
Temperatura de funcionamiento
0℃~60℃

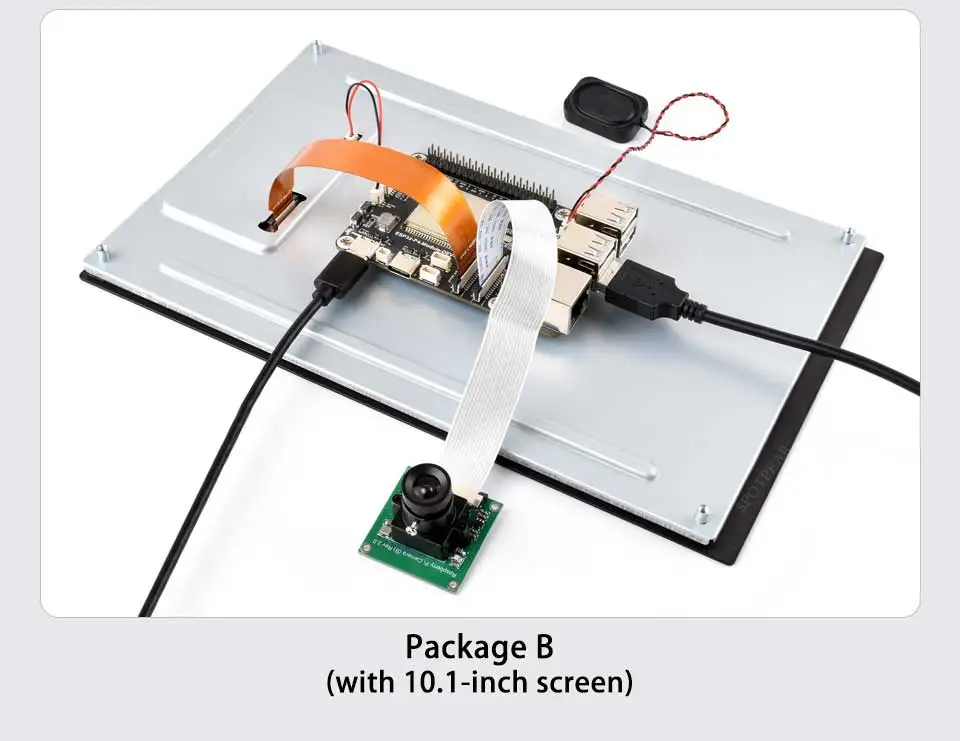

(Solo los paquetes B y C tienen pantalla)

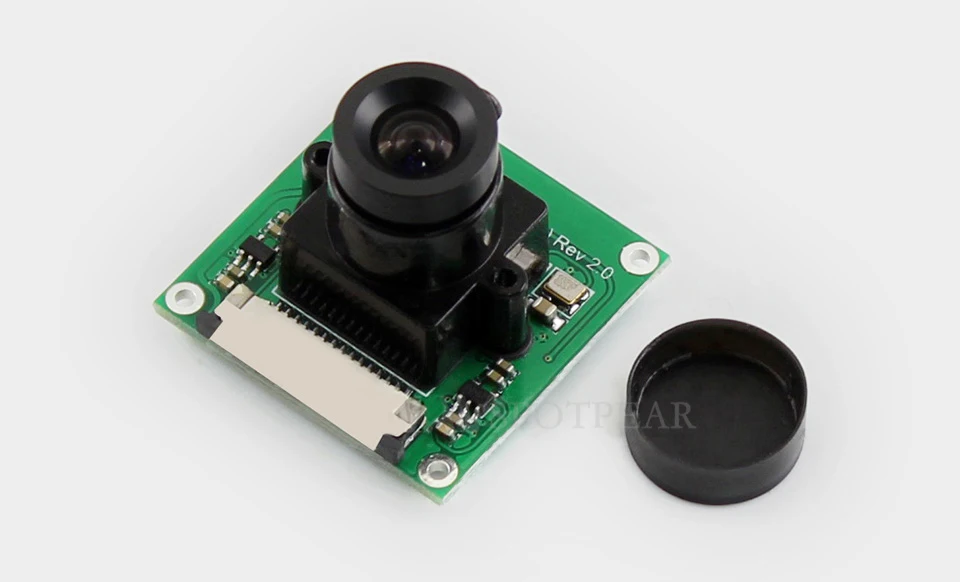

Cámara Raspberry Pi Modelo B
5 megapíxeles| Enfoque manual
Compatible con placas base de la serie Raspberry Pi
Chip fotosensible
OV5647
Tamaño CMOS
1/4 de pulgada
Píxeles
5 millones
apertura
F2.0
distancia focal
6 mm
Campo de visión diagonal
60.6°
Visión nocturna por infrarrojos
No compatible
Método de enfoque
Enfoque manual
Las imágenes son sólo para visualización.Consulte la lista de configuración para una configuración detallada.

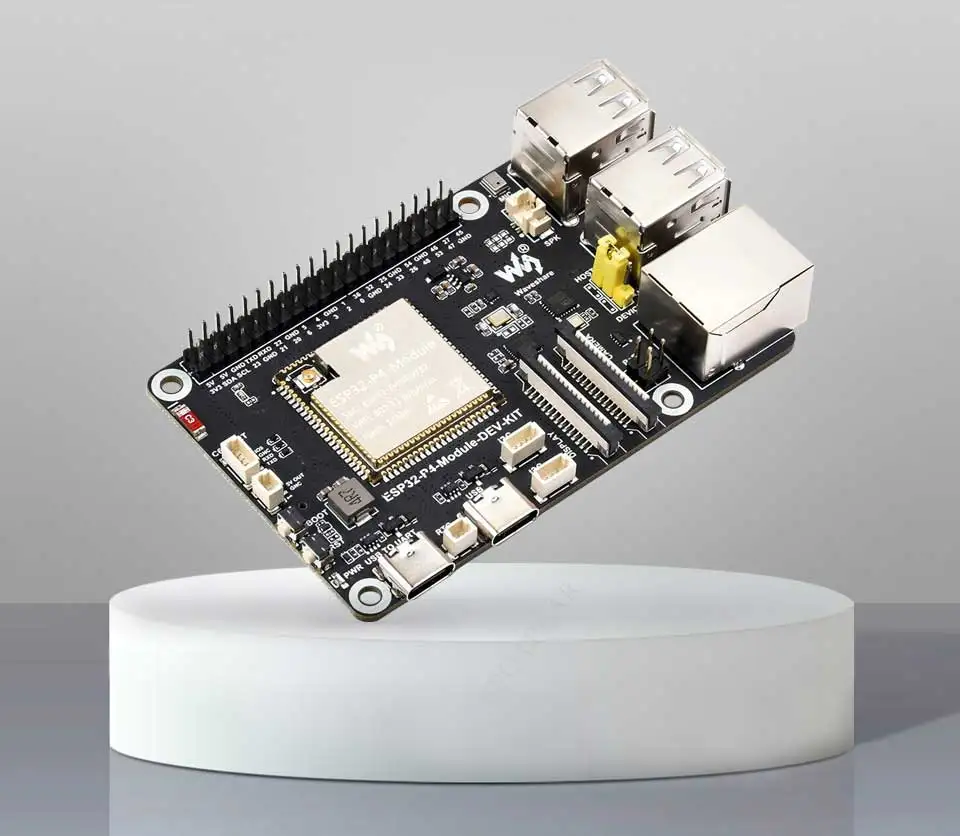

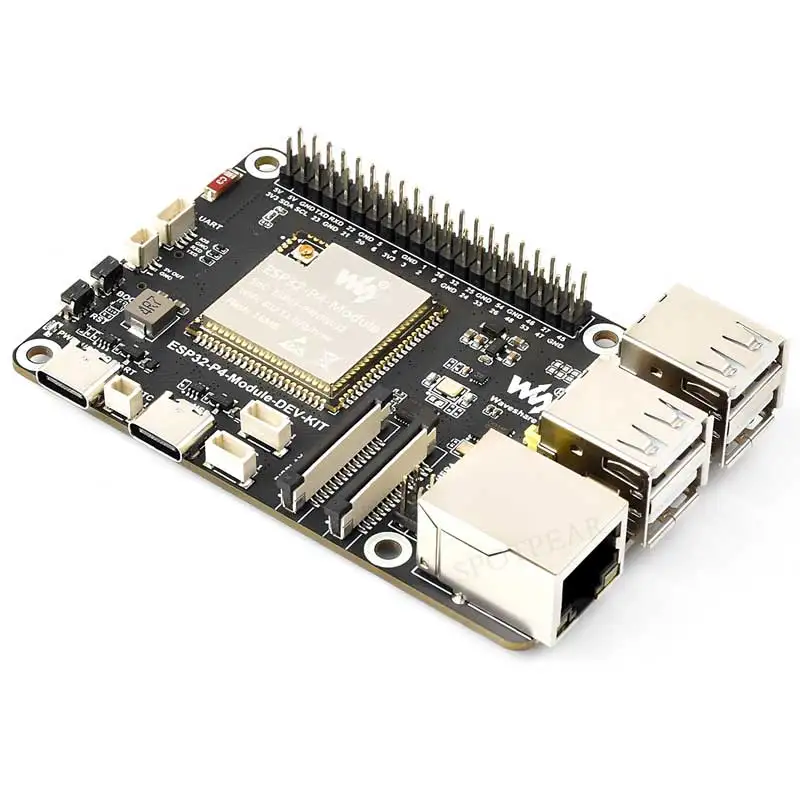

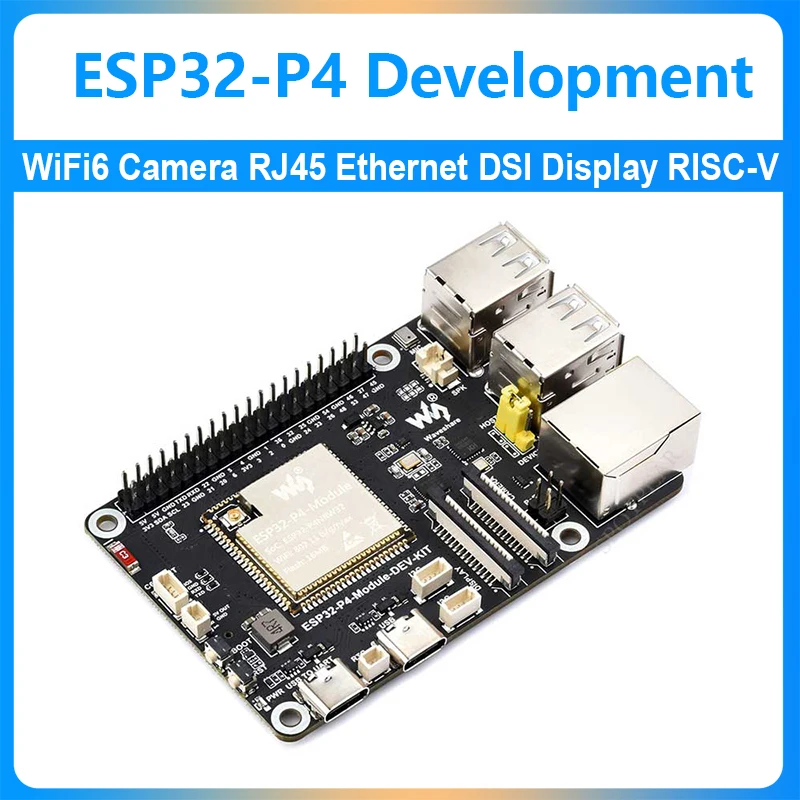

Introducción a la placa de desarrollo
Este producto es una placa de desarrollo multimedia basada en ESP32-P4, integrada con ESP32-C6, compatible con conexiones inalámbricas Wi-Fi 6 y Bluetooth 5.Proporciona un rico conjunto de interfaces de interacción persona-computadora, que incluyen MIPI-CSI (procesador de señal de imagen integrado ISP), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI, etc..Además, es compatible con USB OTG 2.0 HS, reserva una interfaz Ethernet RJ45 para PoE expandible y tiene una interfaz de expansión GPIO de 40 pines integrada, que es compatible con algunas placas de expansión Raspberry Pi HAT para lograr una gama más amplia de adaptación de aplicaciones.ESP32-P4 utiliza un procesador RISC-V de doble núcleo de 400 MHz, admite un máximo de 32 MB de PSRAM y tiene periféricos como codificación USB 2.0, MIPI-CSI/DSI, H.264, etc., para satisfacer las necesidades de bajo desarrollo multimedia de costo, alto rendimiento y bajo consumo.Además, ESP32-P4 integra periféricos de firma digital y unidades de gestión de claves dedicadas para garantizar la seguridad de los datos y el funcionamiento.ESP32-P4-Module-DEV-KIT está diseñado para aplicaciones de alto rendimiento y alta seguridad para satisfacer las necesidades de los sistemas integrados en interacción persona-computadora, computación de bordes, expansión IO, etc.

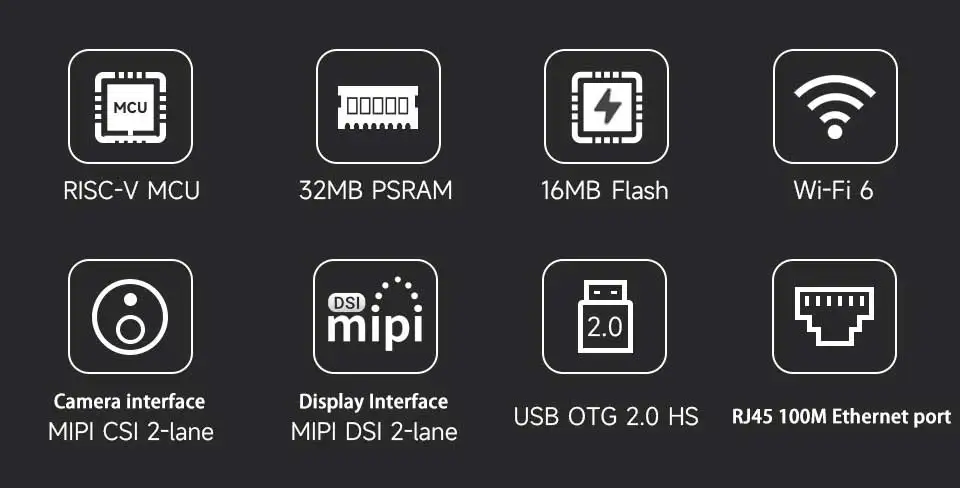

Características principales:
MCU de alto rendimiento con procesadores dual-core y single-core RISC-V de 32 bits
ROM HP de 128 KB, ROM LP de 16 KB, L2MEM HP de 768 KB, SRAM LP de 32 KB, TCM de 8 KB
Las potentes capacidades de procesamiento de imágenes y voz, las interfaces de procesamiento de imágenes y voz incluyen códec JPEG, acelerador de procesamiento de píxeles (PPA), procesador de señales de imágenes (ISP), codificador de vídeo H264.
32 MB de PSRAM en el paquete de chip, 16 MB ni flash en el módulo
En la placa se muestran interfaces periféricas comunes como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, ranura para tarjeta SDIO 3.0 SD, micrófono, terminal de altavoz y terminal de batería RTC.
Se proporcionan encabezados de 2*20 pines en la placa, lo que lleva a 28 GPIO programables restantes
Mecanismos de seguridad: arranque seguro, cifrado flash, acelerador de cifrado de hardware y generador de números aleatorios de hardware.También admite protección de acceso de hardware, que puede realizar la gestión de derechos de acceso (APM) y la separación de privilegios.
Rendimiento potente y altamente integrado

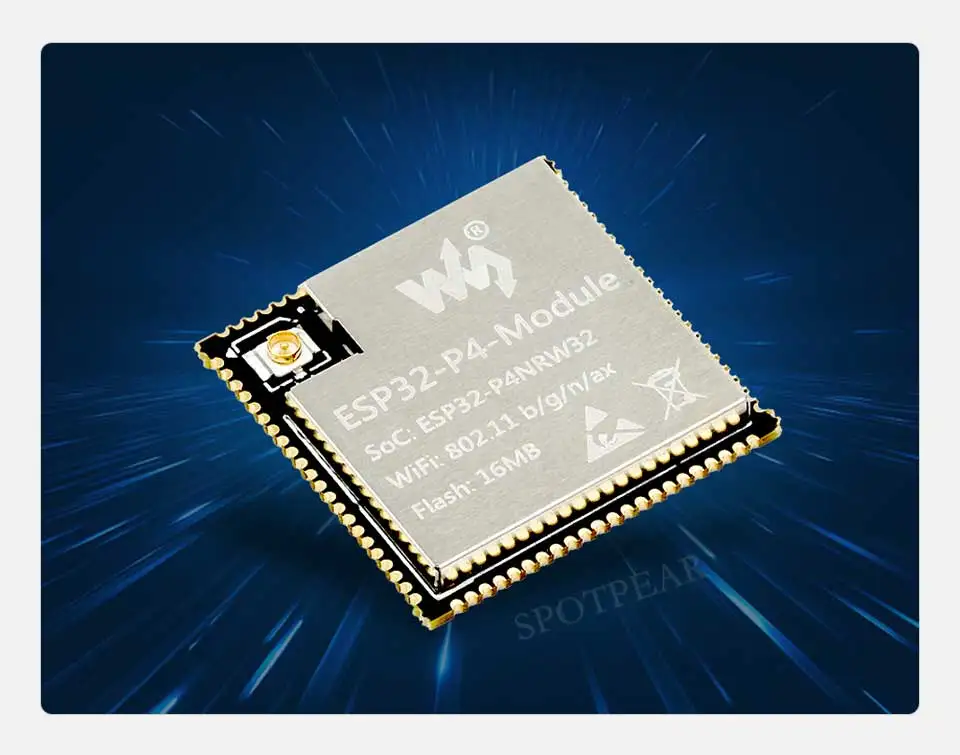

La placa de desarrollo utiliza el módulo ESP32-P4-Módulo, con ESP32-C6 y 16 MB Nor Flash integrados.

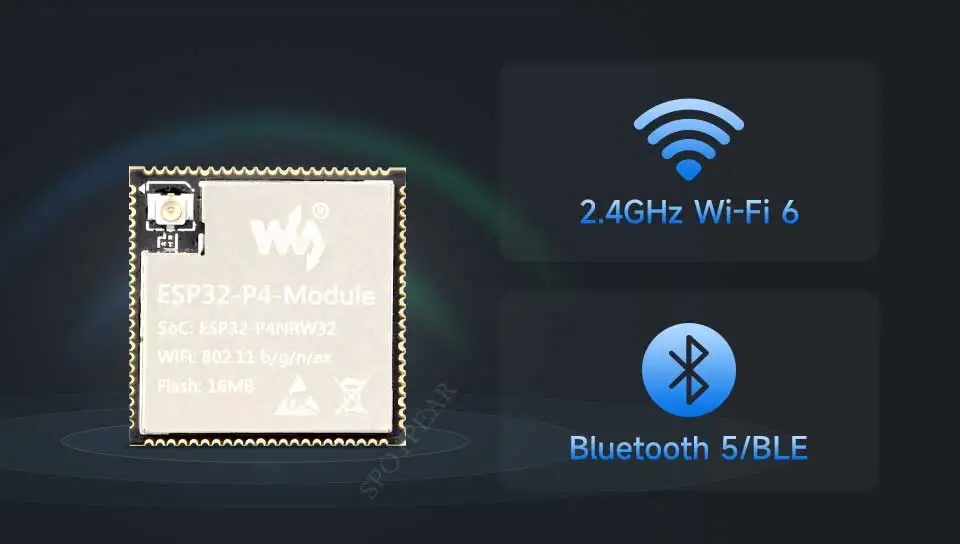

Admite módulos Wi-Fi 6 y Bluetooth
El chip ESP32-C6 integrado amplía Wi-Fi 6 de 2,4 GHz y Bluetooth 5/BLE para ESP32-P4 y utiliza el protocolo de interfaz SDIO para la comunicación, proporcionando una conexión estable y una transmisión eficiente.

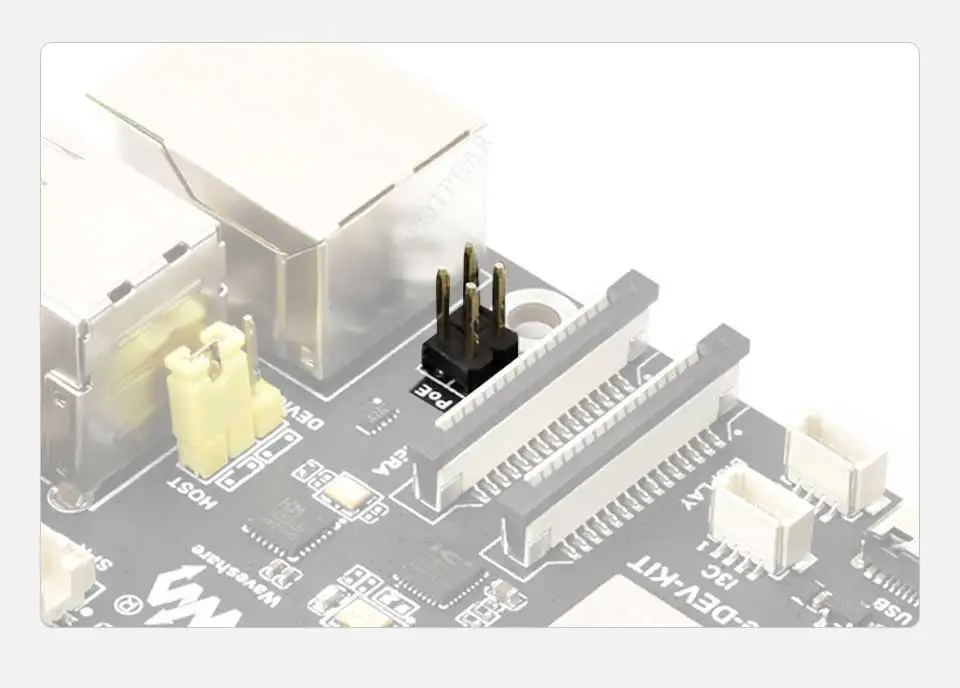

Interfaz de módulo PoE reservada
Haga que el modo de fuente de alimentación de la placa de desarrollo sea más flexible
Usando el módulo PoE
Fuente de alimentación Ethernet PoE
Solo se conecta un cable de red al dispositivo PoE. Esto permitirá que el ESP32-P4-Module-DEV-KIT se conecte a Internet y se alimente.
Este producto no contiene un módulo de expansión PoE, que debe adquirirse por separado; consulte la lista de configuración para una configuración detallada

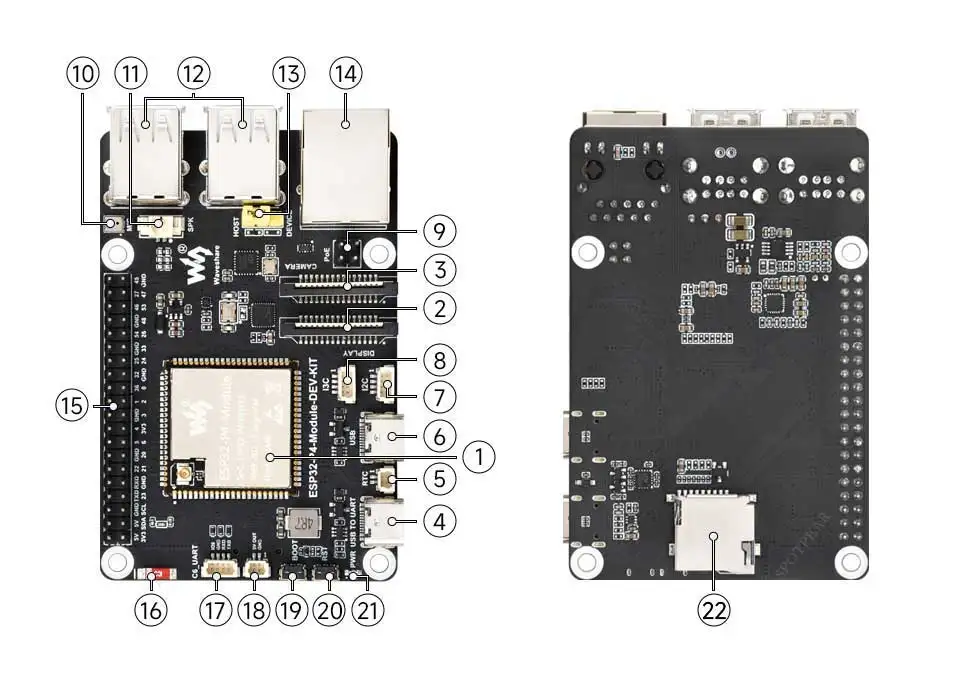

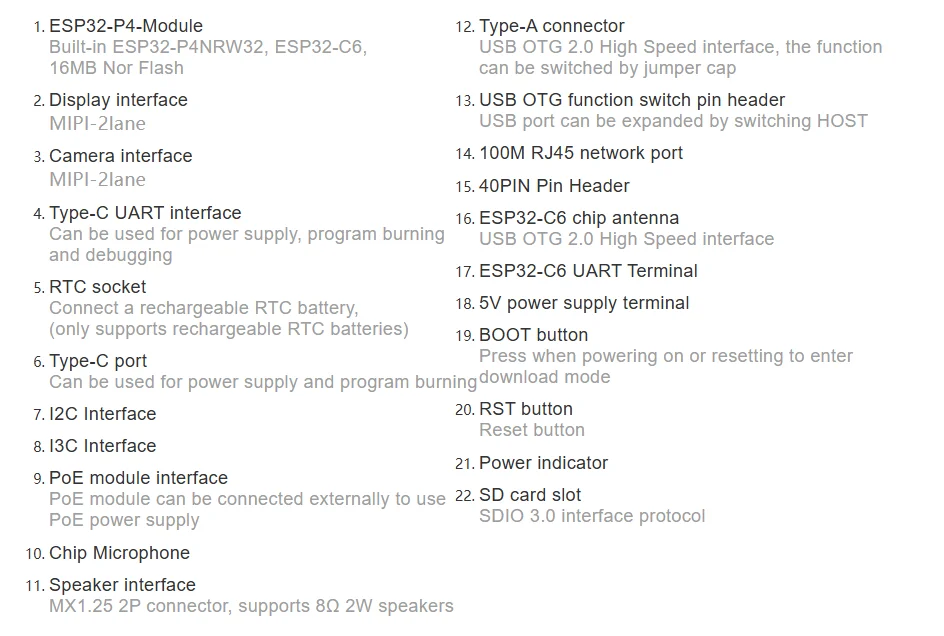

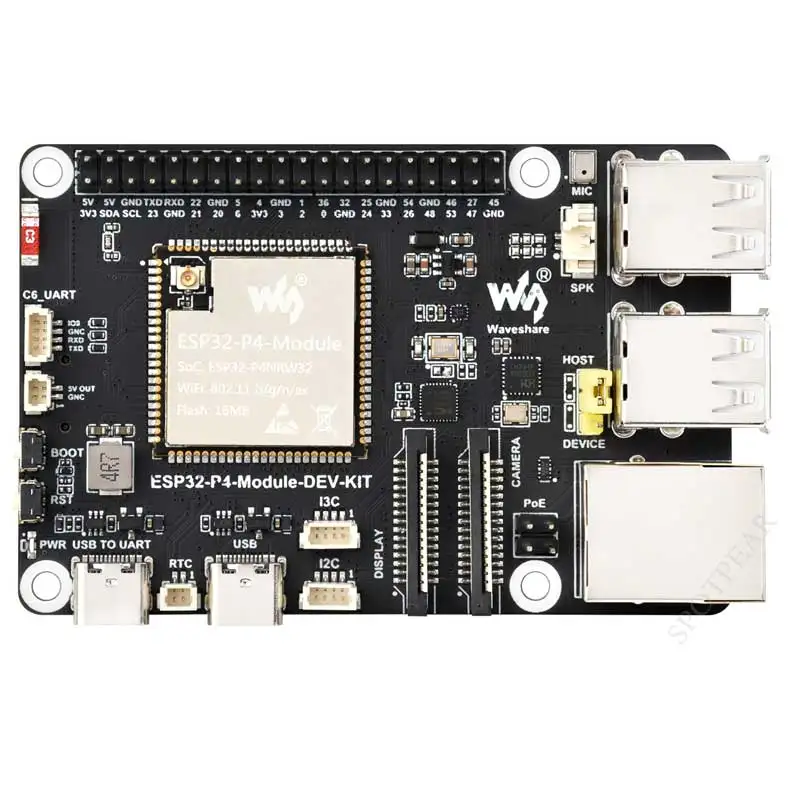

Descripción general de los recursos

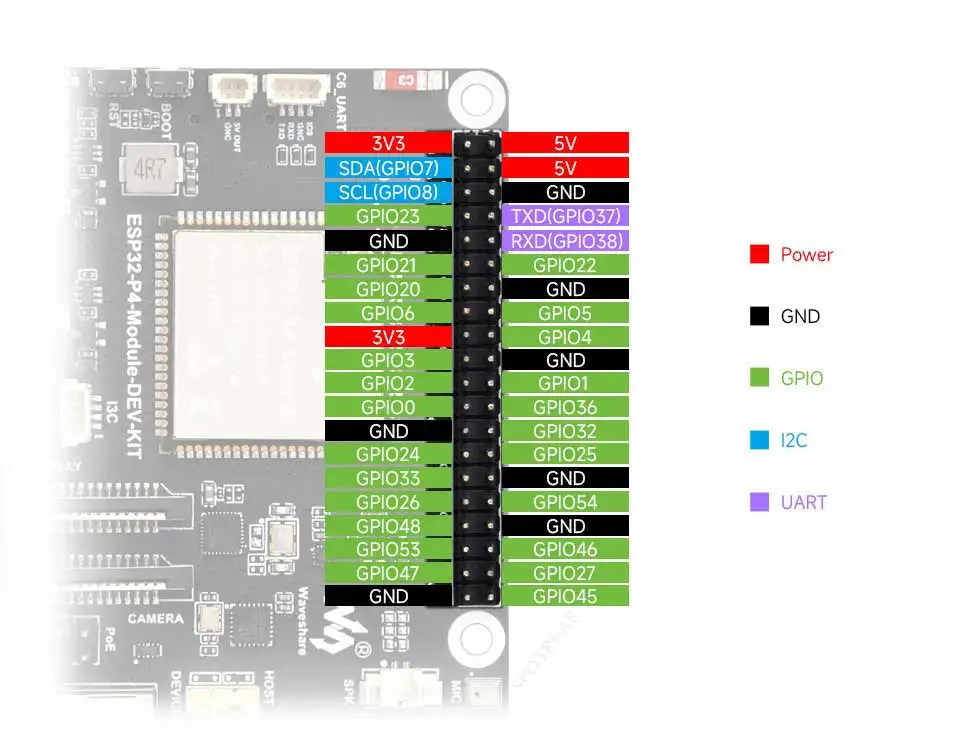

Definición de pines
Tamaño del producto
