Color
Descripción

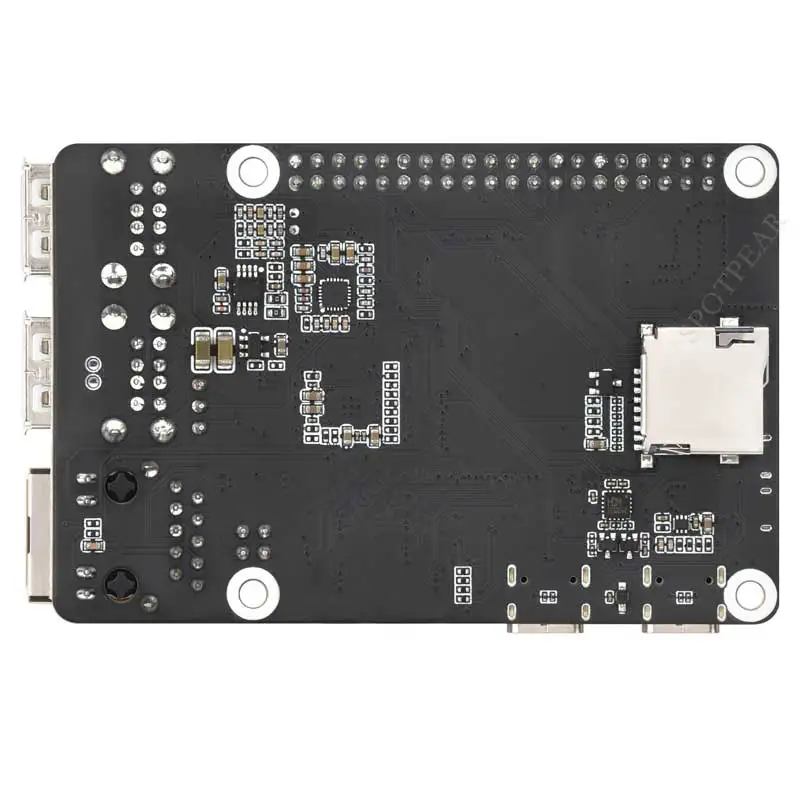

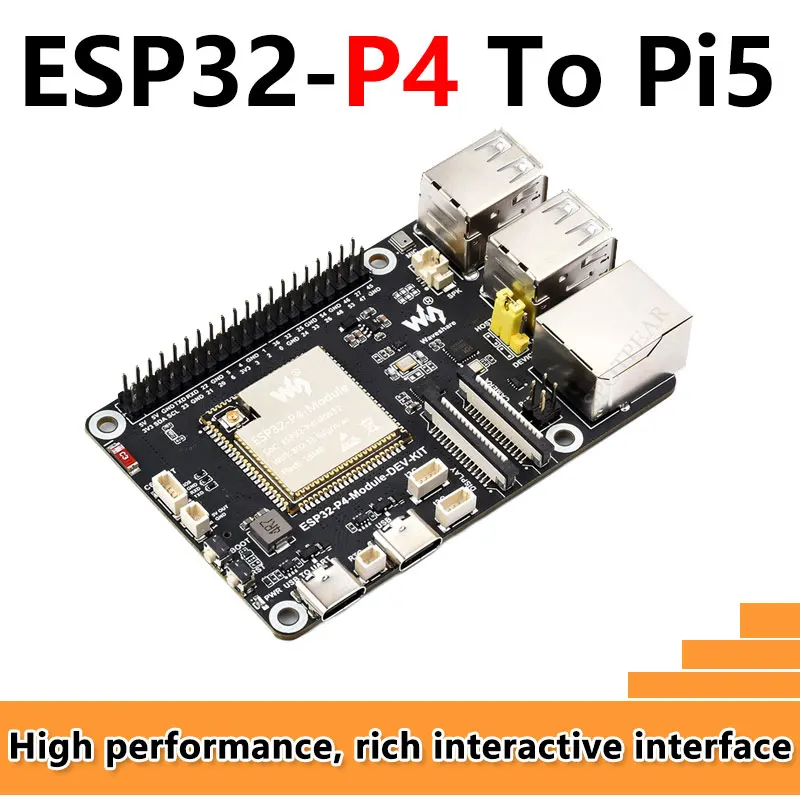

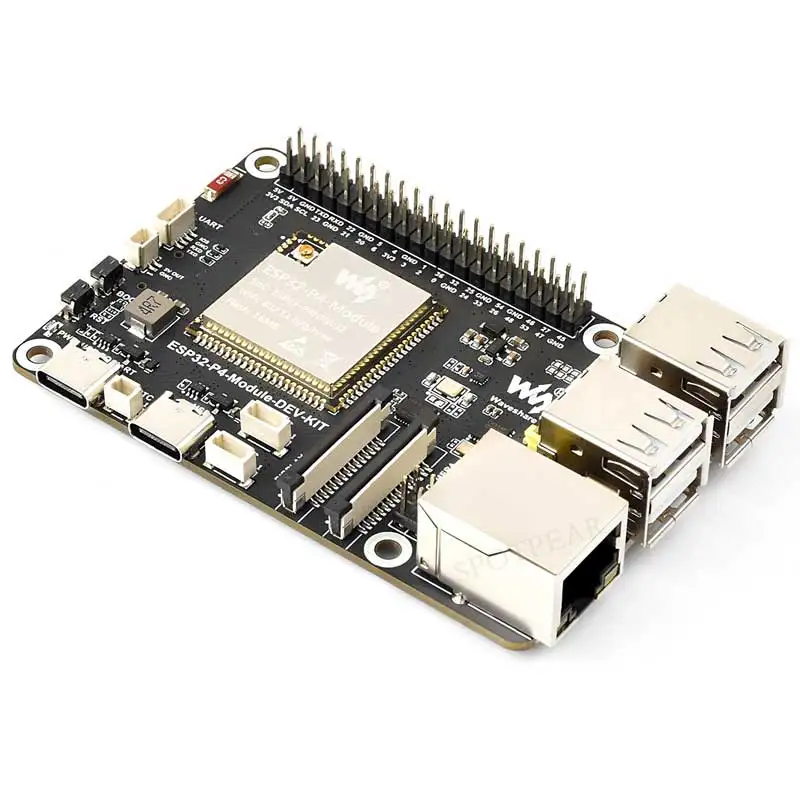

Placa de desarrollo de módulo ESP32-P4
Placa de desarrollo de alto rendimiento basada en ESP32-P4 y ESP32-C6
Rica interfaz de interacción persona-computadora
Selección de paquetes
Ejemplos de combinaciones de comidas.

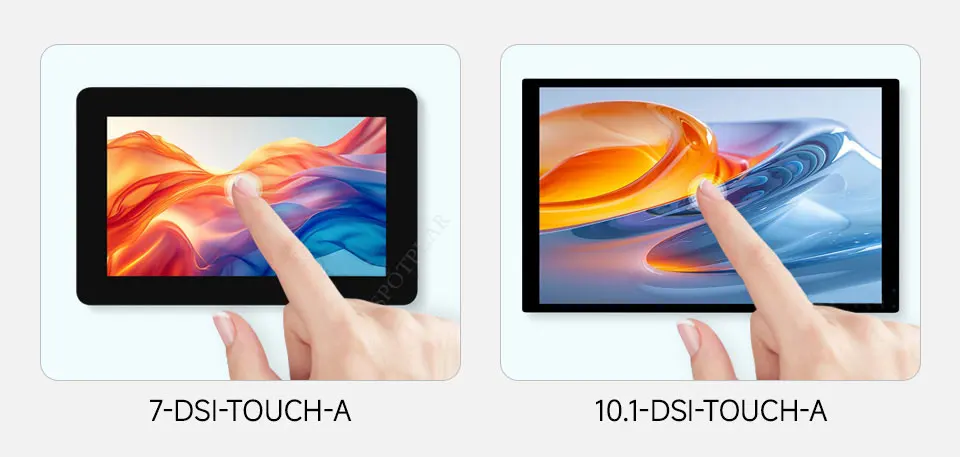

Adopte un panel de vidrio templado IPS totalmente laminado con 178° amplio ángulo de visión
Admite toque de diez puntos, imagen clara, excelente experiencia visual

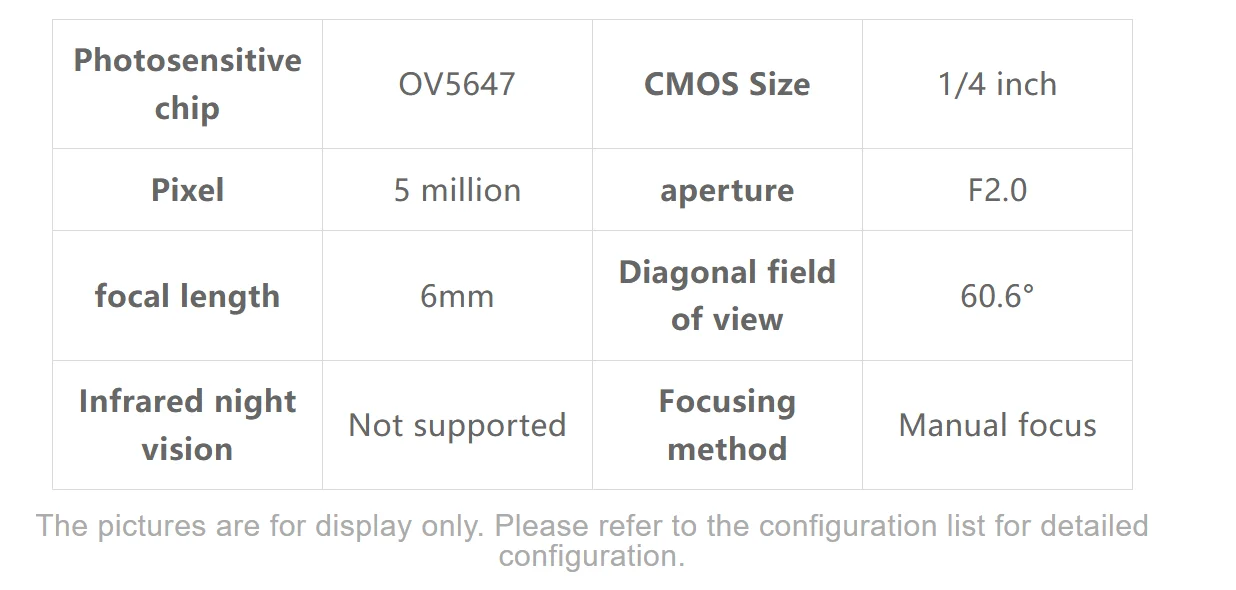

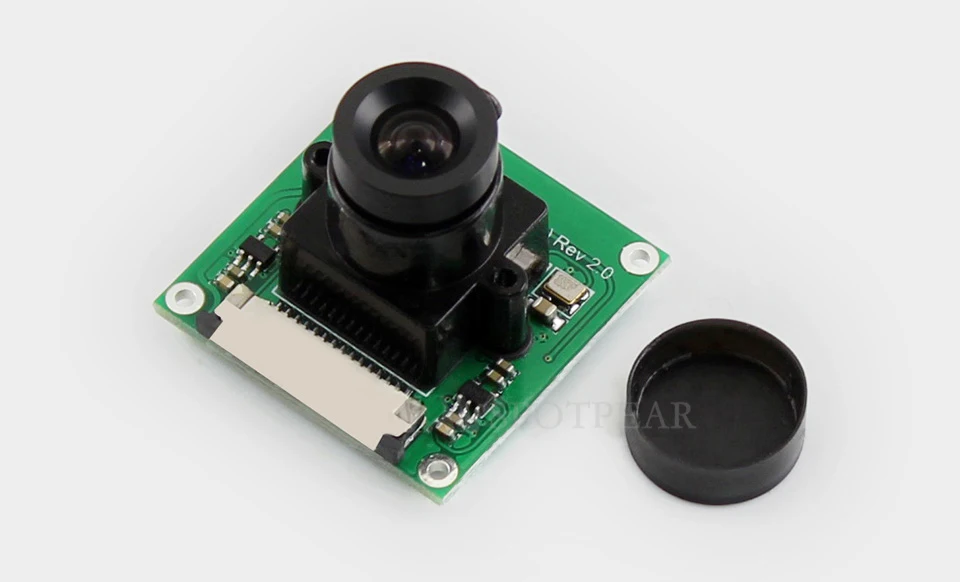

Cámara Raspberry Pi Modelo B
5 megapíxeles| Enfoque manual
Compatible con placas base de la serie Raspberry Pi

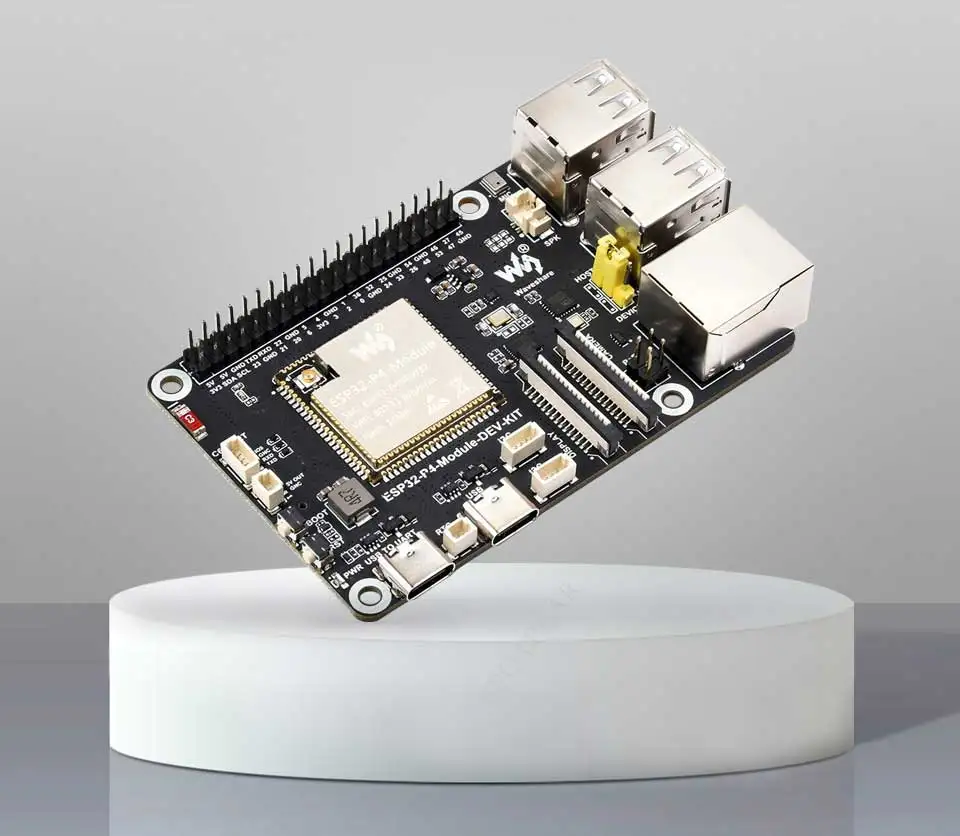

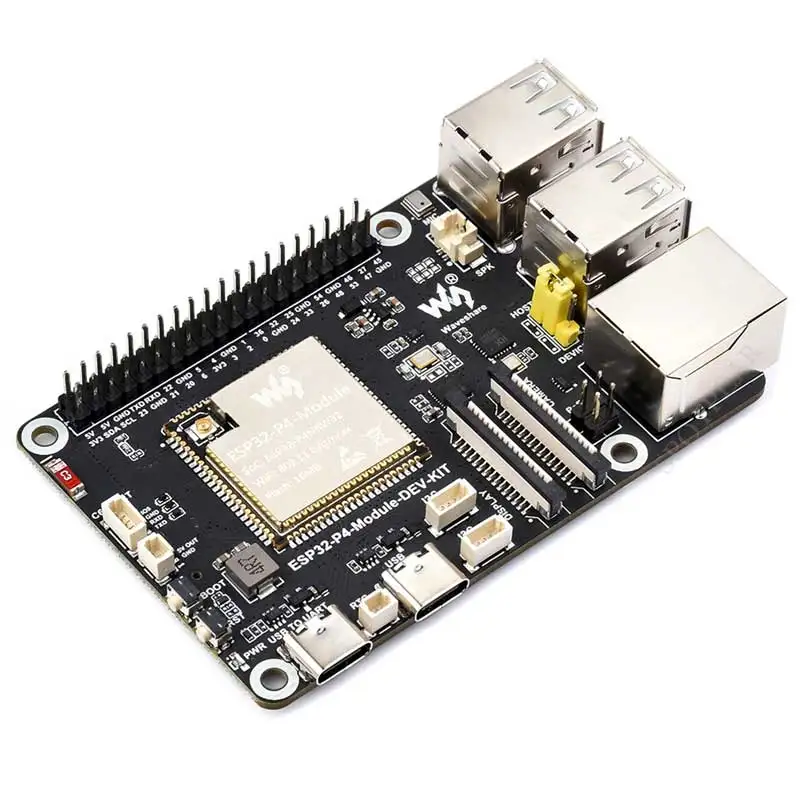

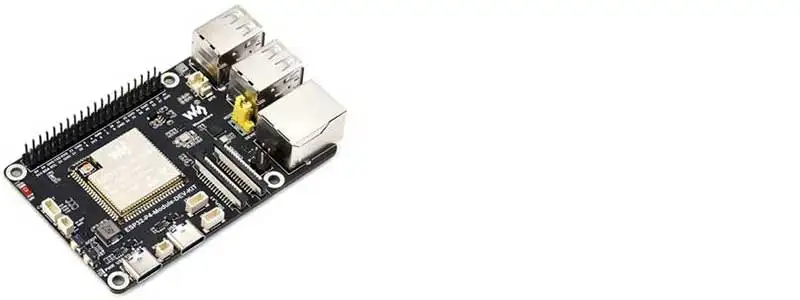

Introducción a la placa de desarrollo
Este producto es una placa de desarrollo multimedia basada en ESP32-P4, integrada con ESP32-C6, compatible con conexiones inalámbricas Wi-Fi 6 y Bluetooth 5.Proporciona un rico conjunto de interfaces de interacción persona-computadora, que incluyen MIPI-CSI (procesador de señal de imagen integrado ISP), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI, etc..Además, es compatible con USB OTG 2.0 HS, reserva una interfaz Ethernet RJ45 para PoE expandible y tiene una interfaz de expansión GPIO de 40 pines integrada, que es compatible con algunas placas de expansión Raspberry Pi HAT para lograr una gama más amplia de adaptación de aplicaciones.ESP32-P4 utiliza un procesador RISC-V de doble núcleo de 400 MHz, admite un máximo de 32 MB de PSRAM y tiene periféricos como codificación USB 2.0, MIPI-CSI/DSI, H.264, etc., para satisfacer las necesidades de bajo desarrollo multimedia de costo, alto rendimiento y bajo consumo.Además, ESP32-P4 integra periféricos de firma digital y unidades de gestión de claves dedicadas para garantizar la seguridad de los datos y el funcionamiento.ESP32-P4-Module-DEV-KIT está diseñado para aplicaciones de alto rendimiento y alta seguridad para satisfacer las necesidades de los sistemas integrados en interacción persona-computadora, computación de bordes, expansión IO, etc.
Características principales:
MCU de alto rendimiento con procesadores dual-core y single-core RISC-V de 32 bits
ROM HP de 128 KB, ROM LP de 16 KB, L2MEM HP de 768 KB, SRAM LP de 32 KB, TCM de 8 KB
Las potentes capacidades de procesamiento de imágenes y voz, las interfaces de procesamiento de imágenes y voces incluyen códec JPEG, acelerador de procesamiento de píxeles (PPA), procesador de señales de imágenes (ISP), codificador de vídeo H264.
32 MB de PSRAM en el paquete de chip, 16 MB ni flash en el módulo
En la placa se muestran interfaces periféricas comunes como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, ranura para tarjeta SDIO 3.0 SD, micrófono, terminal de altavoz y terminal de batería RTC.
Se proporcionan encabezados de 2*20 pines en la placa, lo que lleva a 28 GPIO programables restantes
Mecanismos de seguridad: arranque seguro, cifrado flash, acelerador de cifrado de hardware y generador de números aleatorios de hardware.También admite protección de acceso de hardware, que puede realizar la gestión de derechos de acceso (APM) y la separación de privilegios.
Rendimiento potente y altamente integrado

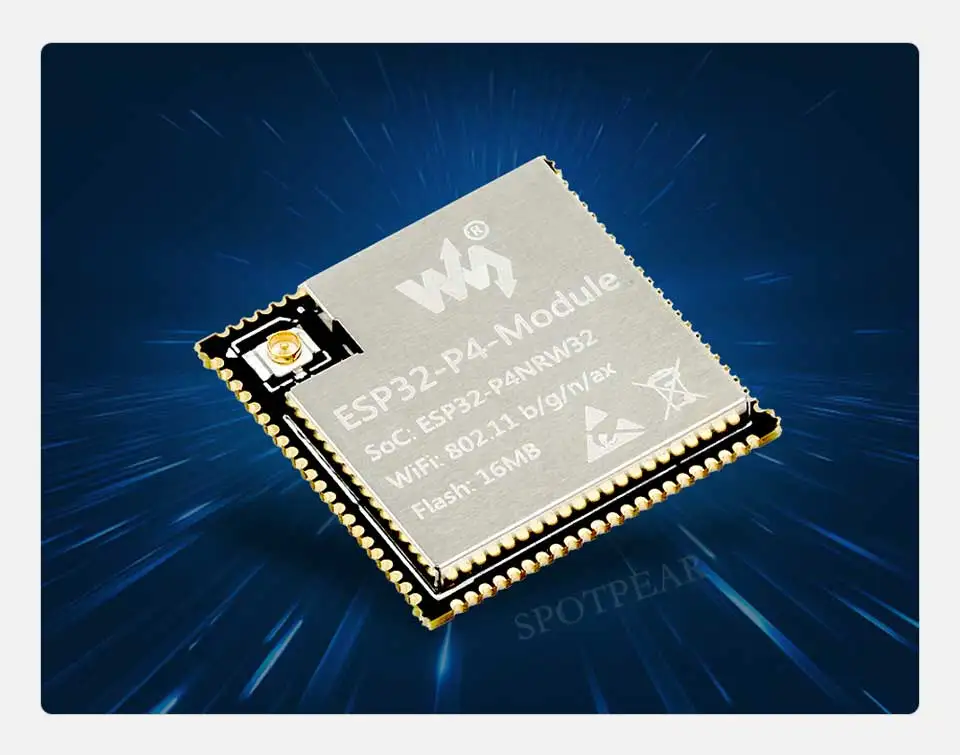

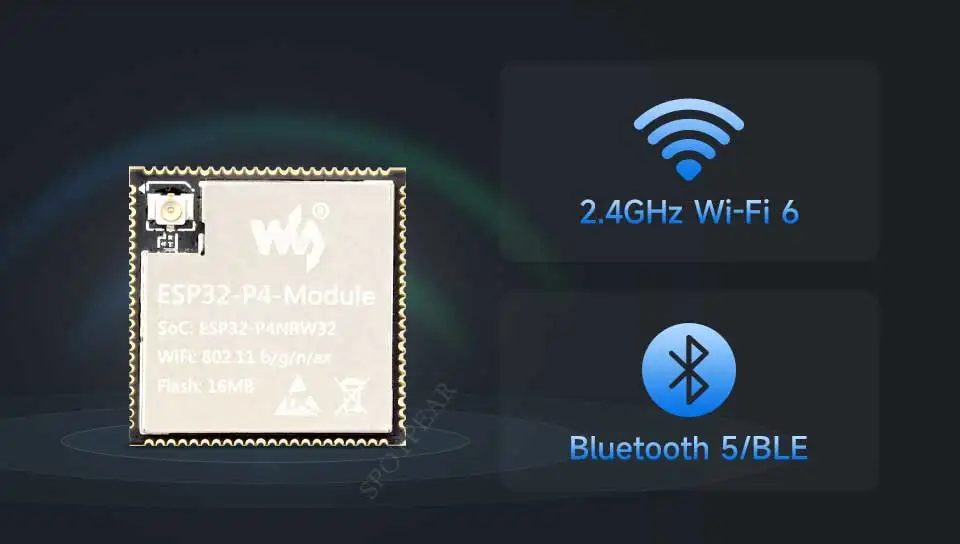

La placa de desarrollo utiliza el módulo ESP32-P4-Módulo, con ESP32-C6 y 16 MB Nor Flash integrados
Admite módulos Wi-Fi 6 y Bluetooth
El chip ESP32-C6 integrado amplía Wi-Fi 6 de 2,4 GHz y Bluetooth 5/BLE para ESP32-P4 y utiliza el protocolo de interfaz SDIO para la comunicación, proporcionando una conexión estable y una transmisión eficiente.

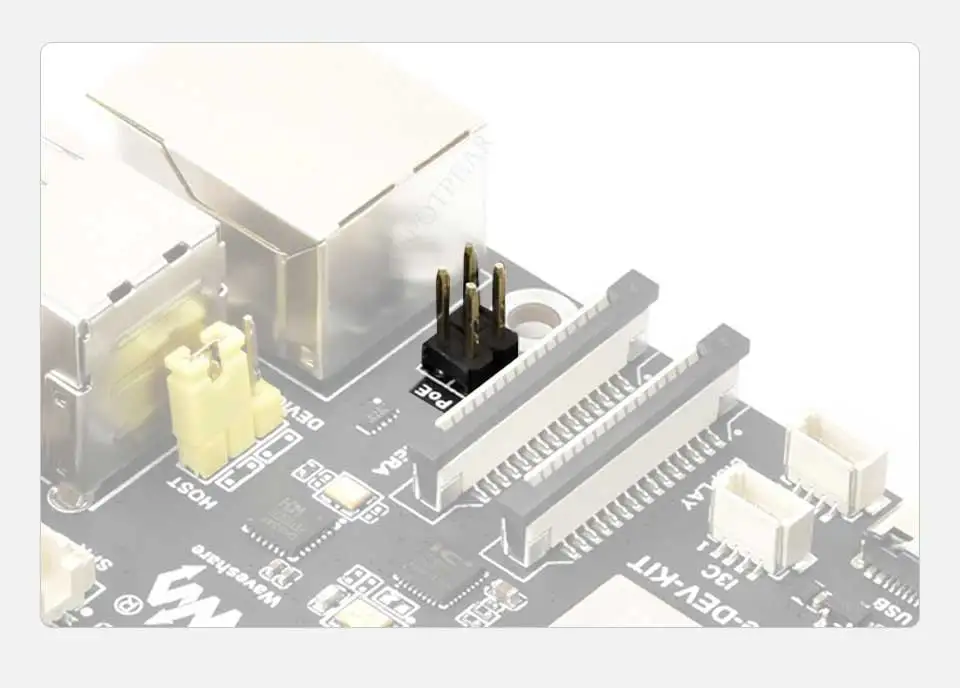

Interfaz de módulo PoE reservada
Haga que el modo de fuente de alimentación de la placa de desarrollo sea más flexible
Usando el módulo PoE

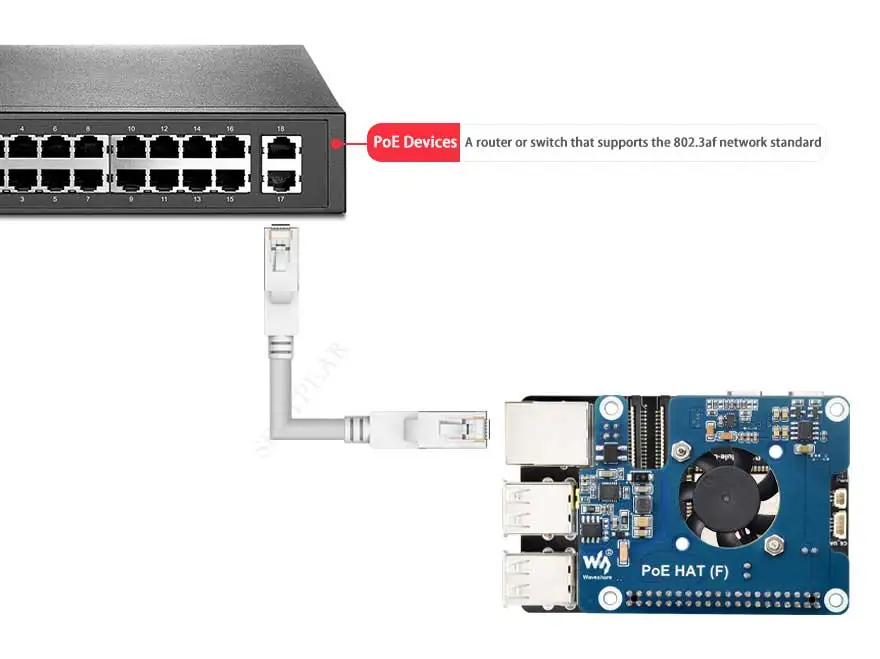

Fuente de alimentación Ethernet PoE
Solo se conecta un cable de red al dispositivo PoE. Esto permitirá que el ESP32-P4-Module-DEV-KIT se conecte a Internet y se alimente.
Este producto no contiene un módulo de expansión PoE, que debe adquirirse por separado; consulte la lista de configuración para una configuración detallada

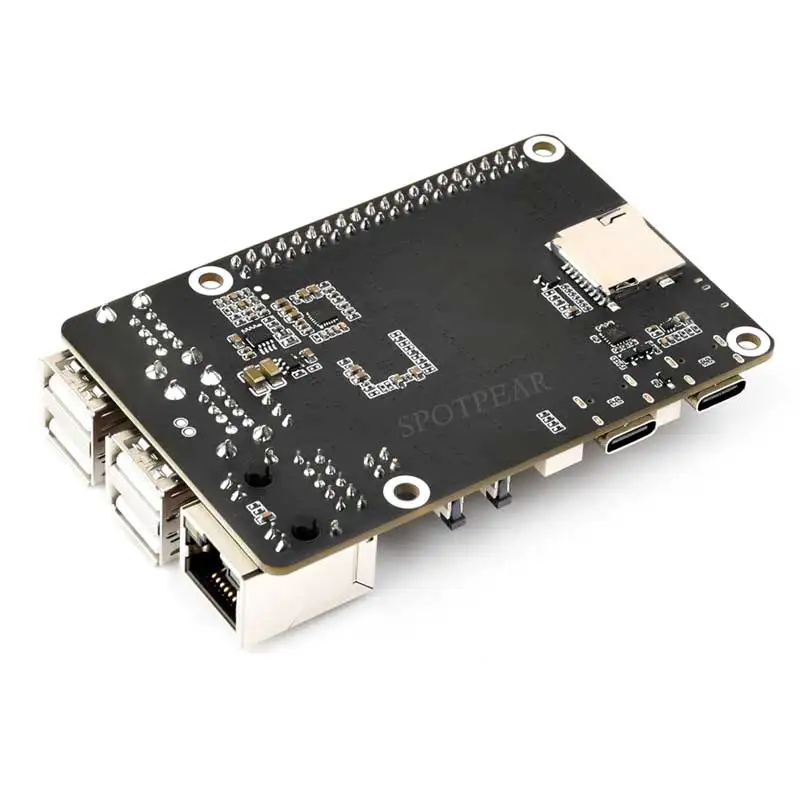

Descripción general de los recursos
- Módulo ESP32-P4-
ESP32-P4NRW32, ESP32-C6 integrado,
16 MB ni flash
- Interfaz de visualización
Avión MIPI-2
- Interfaz de cámara
Avión MIPI-2
- Interfaz UART tipo C
Se puede utilizar para fuente de alimentación, grabación de programas y depuración.
- Zócalo RTC
Conecte una batería RTC recargable,
(solo admite baterías RTC recargables)
- Puerto tipo C
Se puede utilizar para fuente de alimentación y grabación de programas.
Interfaz I2C
Interfaz I3C
- Interfaz del módulo PoE
El módulo PoE se puede conectar externamente para utilizar la fuente de alimentación PoE.
Micrófono con chip
- Interfaz de altavoz
Conector MX1.25 2P, admite altavoces de 8Ω 2W
- Conector tipo A
Interfaz USB OTG 2.0 de alta velocidad, la función se puede cambiar mediante la tapa del puente
- Conector de clavija de interruptor de función USB OTG
El puerto USB se puede ampliar cambiando HOST
Puerto de red RJ45 de 100M
Cabecera de clavija de 40 pines
- Antena con chip ESP32-C6
Interfaz USB OTG 2.0 de alta velocidad
Terminal UART ESP32-C6
Terminal de fuente de alimentación de 5V
- Botón BOOT
Presione al encender o restablecer para ingresar al modo de descarga
- Botón RST
Botón de reinicio
Indicador de encendido
- Ranura para tarjeta SD
Protocolo de interfaz SDIO 3.0

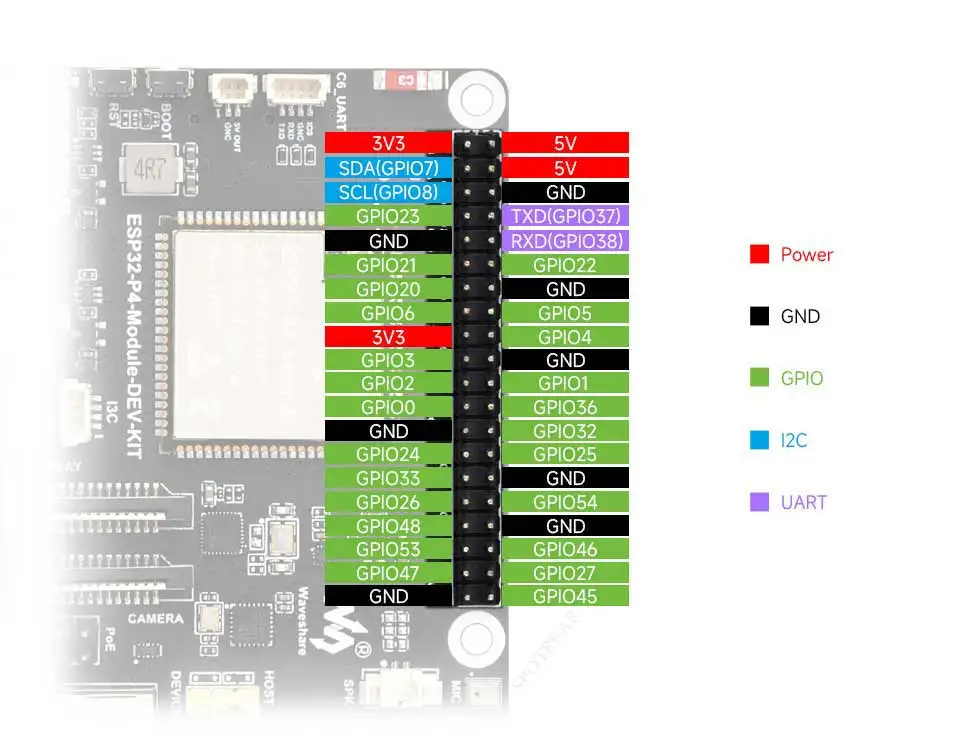

Definición de pines

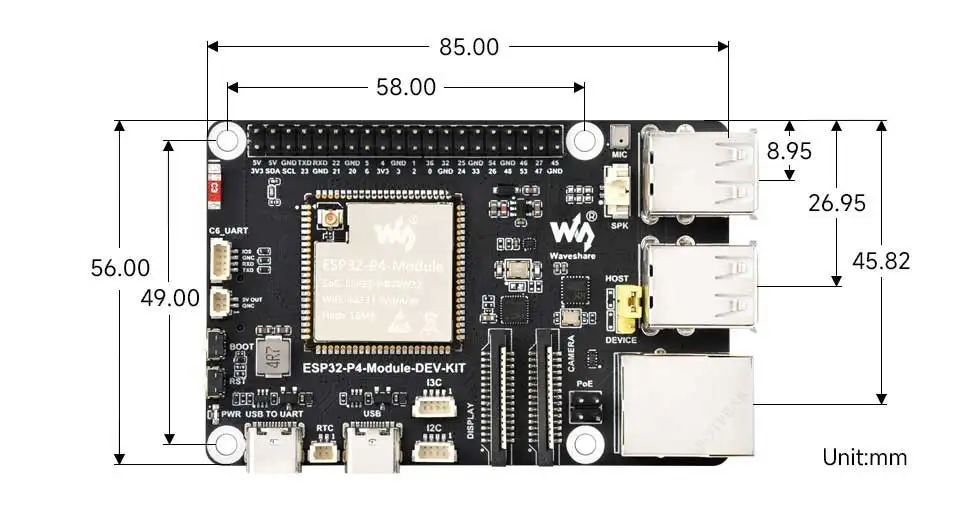

Tamaño del producto

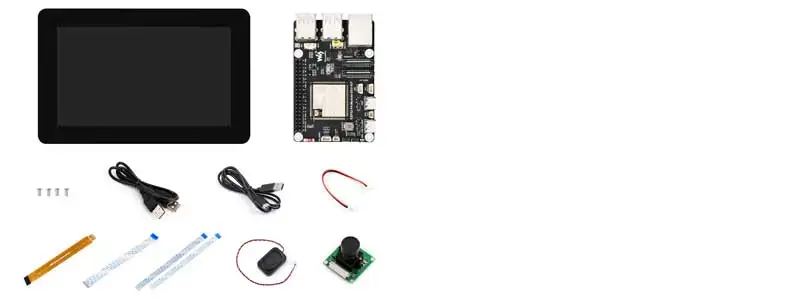

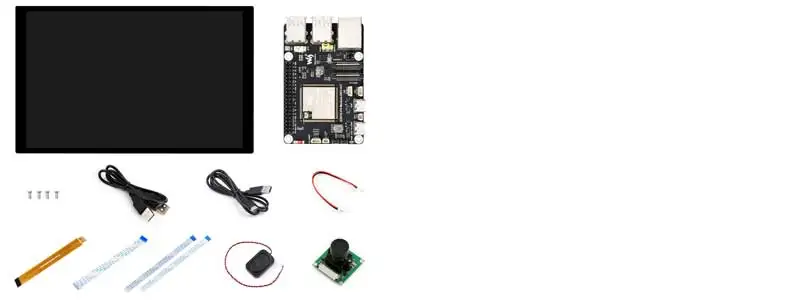

CONTENIDO DEL PAQUETE

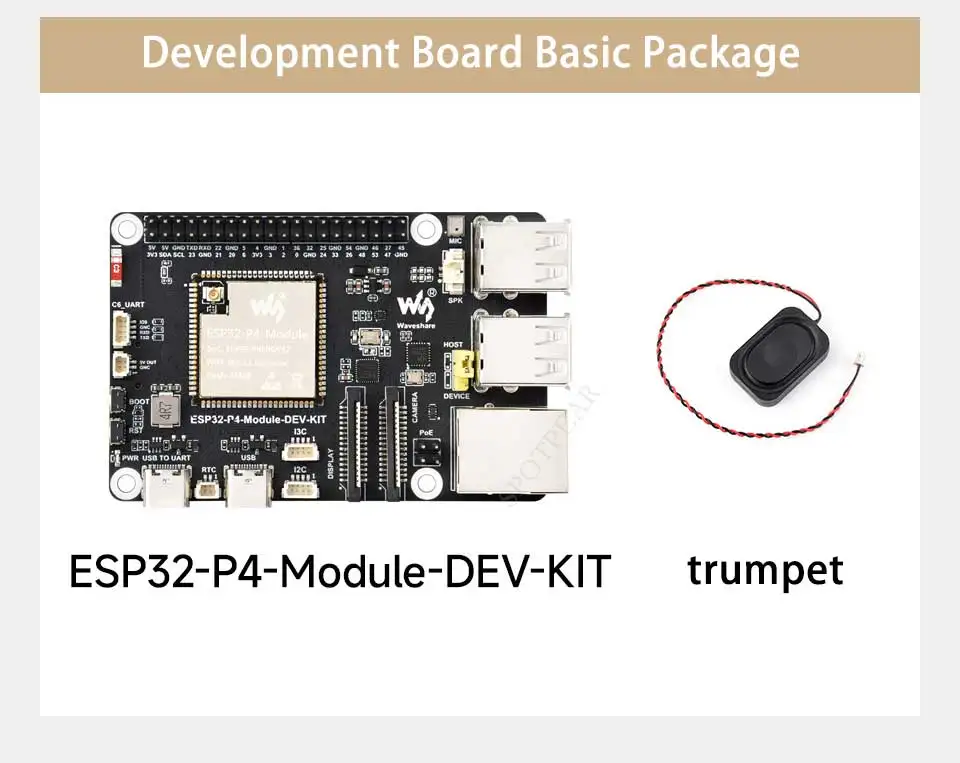

[] ESP32-P4-KIT Módulo-DEV

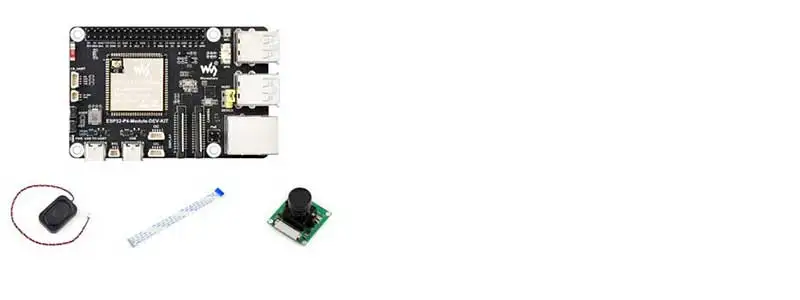

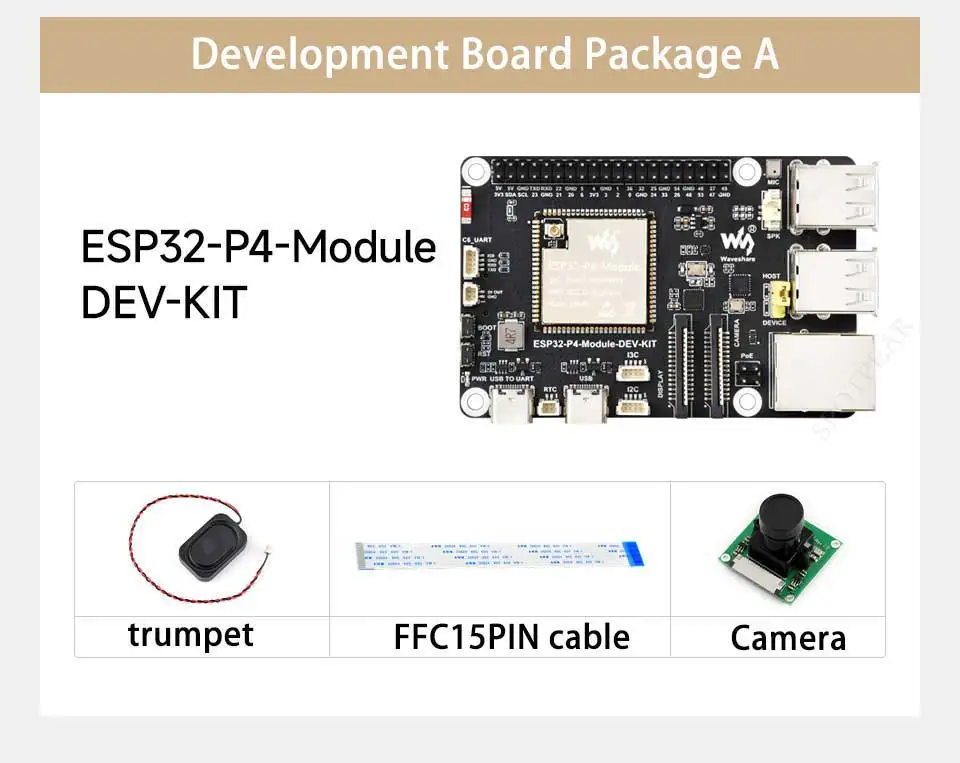

[] ESP32-P4-Módulo-DEV-KIT-A

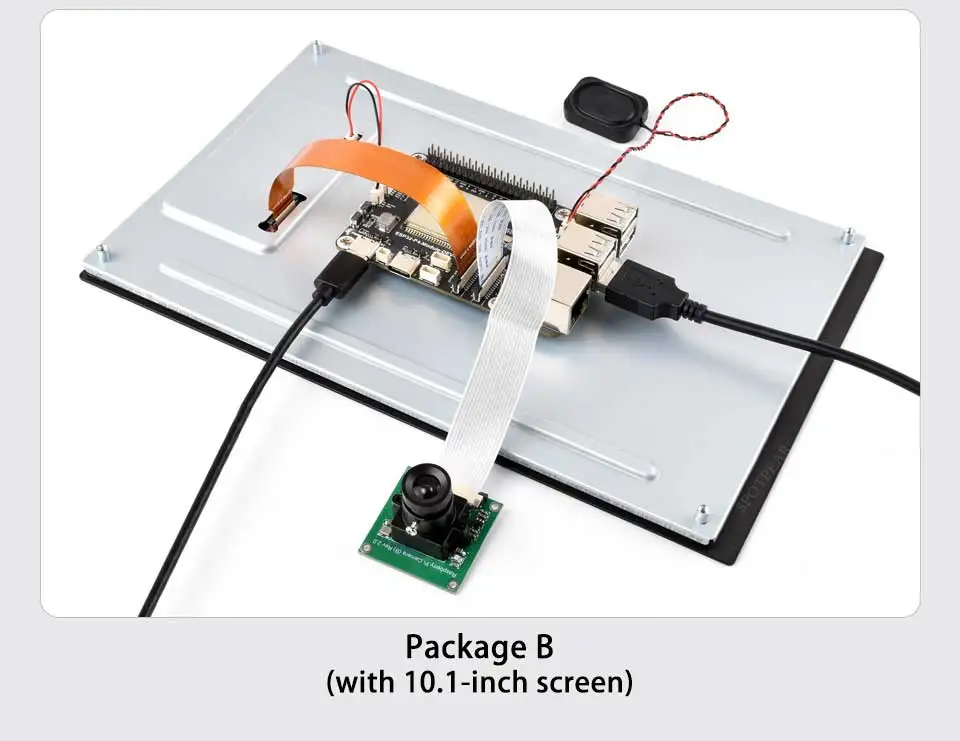

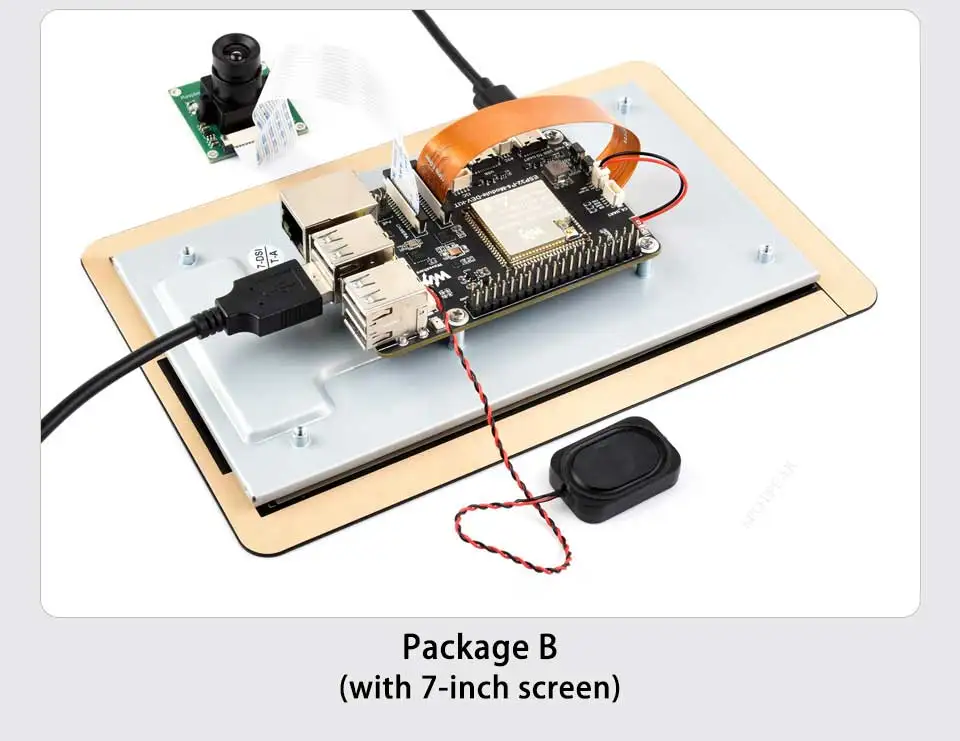

[] ESP32-P4-Módulo-DEV-KIT-B
ESP32-P4-Módulo-DEV-KIT-C
