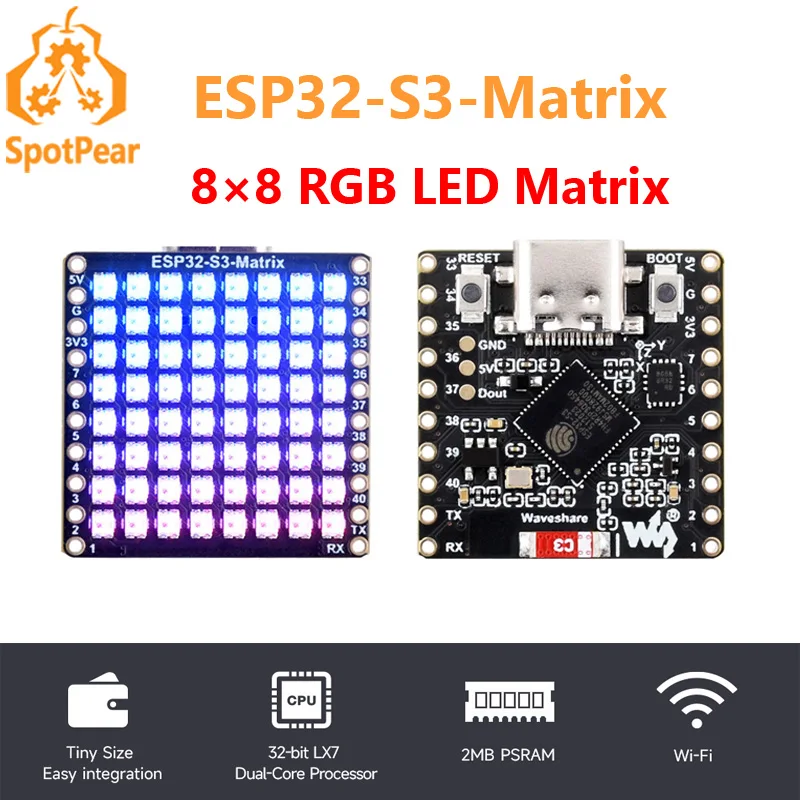

Placa de desarrollo ESP32 ESP32-S3 Matrix 8x8 RGB-LED-WiFi Bluetooth con Sensor giroscópico de actitud QST QMI8658C

】Descripción del producto

[] Placa de matriz LED RGB ESP32-S3

[] Basado en ESP32-S3, 17 × pines GPIO multifunción

[] Procesador Xtensa de doble núcleo de 32 bits Xtensa de 240 MHz

】Especificaciones del tablero

[] Adopta el chip ESP32-S3FH4R2 con procesador dual-core Xtensa LX7 de 32 bits, capaz de funcionar a 240 MHz

[] SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 2 MB, memoria Flash de 4 MB

[] Comunicación inalámbrica de modo dual Wi-Fi integrada de 2,4 GHz y Bluetooth LE, con un rendimiento de RF superior.

[] Conector tipo C, más fácil de usar

[] Sensor de actitud QMI8658C integrado

[] Matriz LED RGB integrada de 8 × 8 para una visualización de iluminación colorida

[] Adaptación del pin Dout para extender la matriz RGB

[] 17 × pines GPIO multifunción

[] Interfaces periféricas ricas para lograr diversas funciones de manera flexible

[] Admite múltiples estados operativos de bajo consumo, equilibrio ajustable entre distancia de comunicación, velocidad de datos y consumo de energía para cumplir con los requisitos de energía de diversos escenarios de aplicación

Sensor giroscópico QMI8658C

Sensor de actitud QST integrado para realizar un seguimiento preciso de la actitud y un control de movimiento

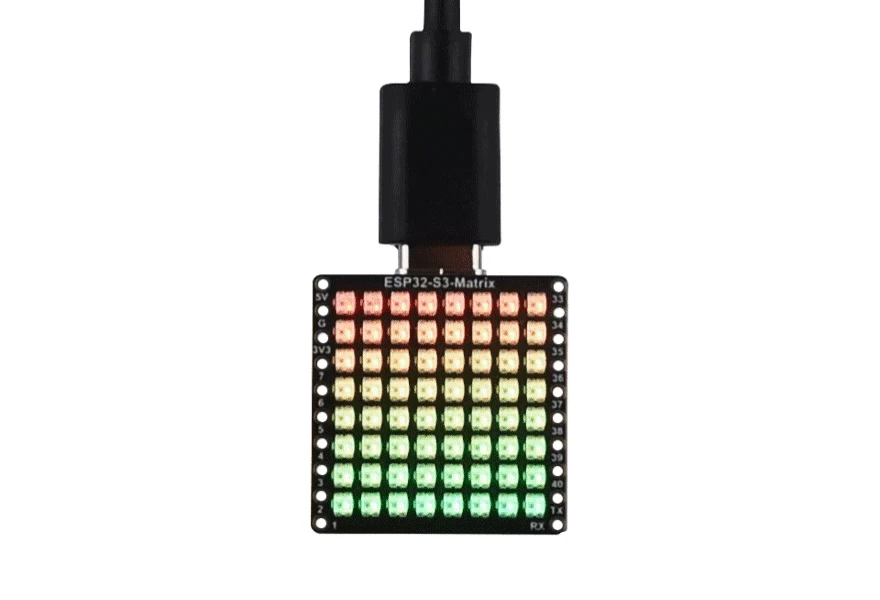

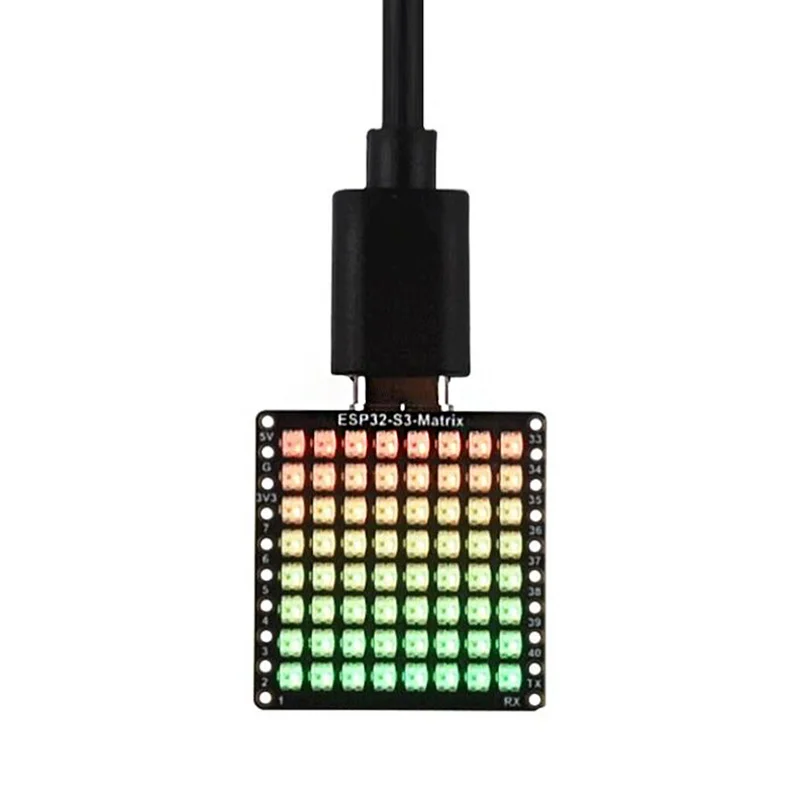

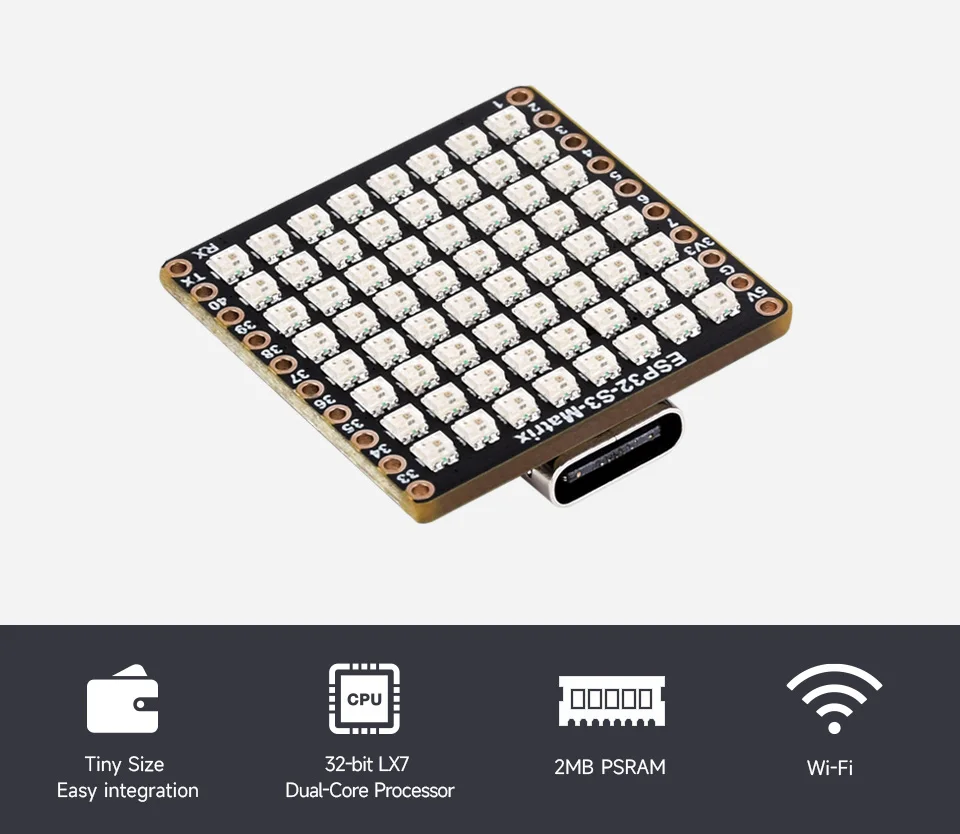

Matriz LED RGB 8×8 integrada

Para exhibición de iluminación colorida

Diseñado para aplicaciones AIoT

Alimentado por un procesador de doble núcleo Xtensa LX7 de 32 bits con frecuencia de hasta 240 MHz

Potente capacidad de computación AI y funciones de seguridad confiables

Soporte WIFI y BLE 5

ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 B/G/N) con 40 MHz de compatibilidad con ancho de banda

Su subsistema Bluetooth de bajo consumo admite Bluetooth 5 (LE) y malla Bluetooth

Soporta ESP-IDF, Arduino, MicroPython

SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente

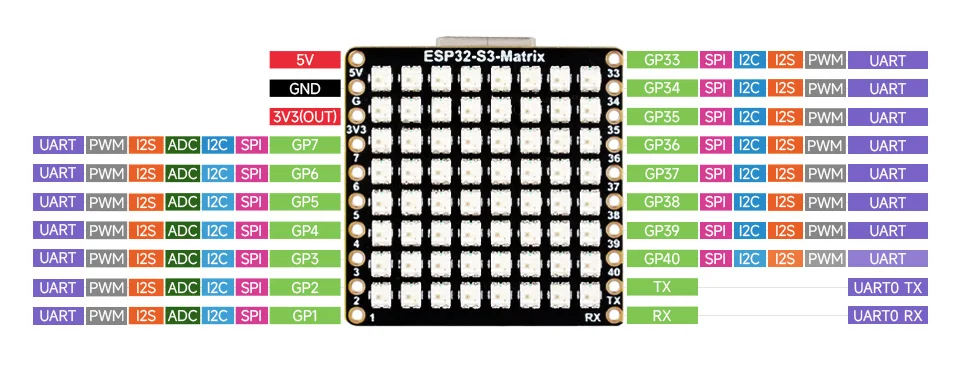

17 × pines GPIO multifunción

Función de pin configurable, permite un desarrollo e integración flexibles

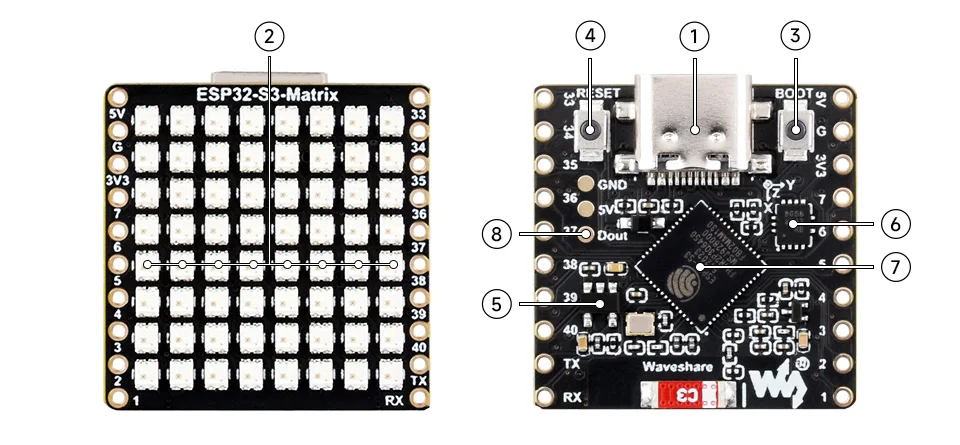

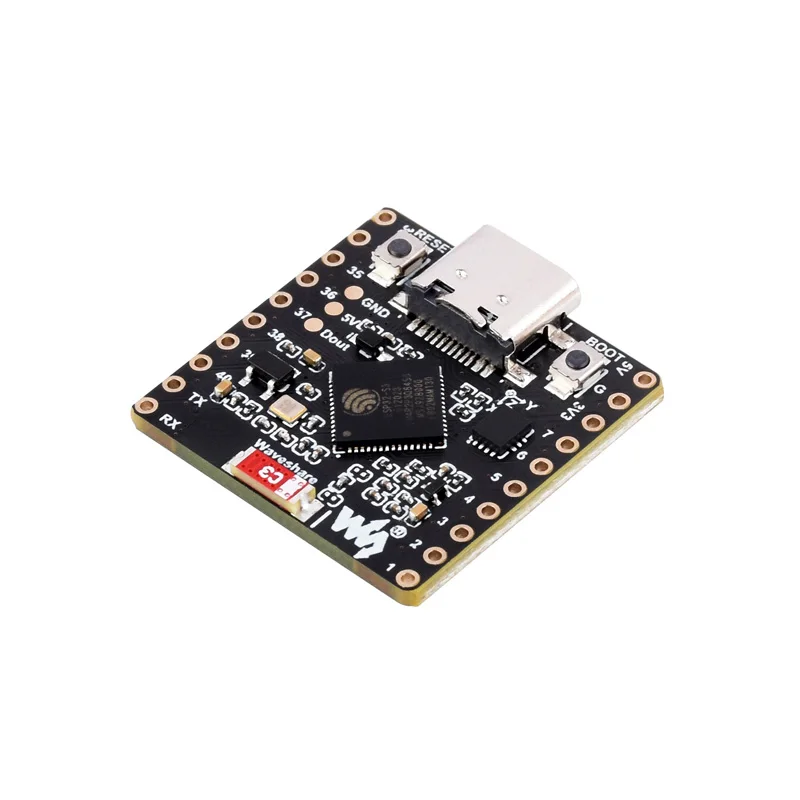

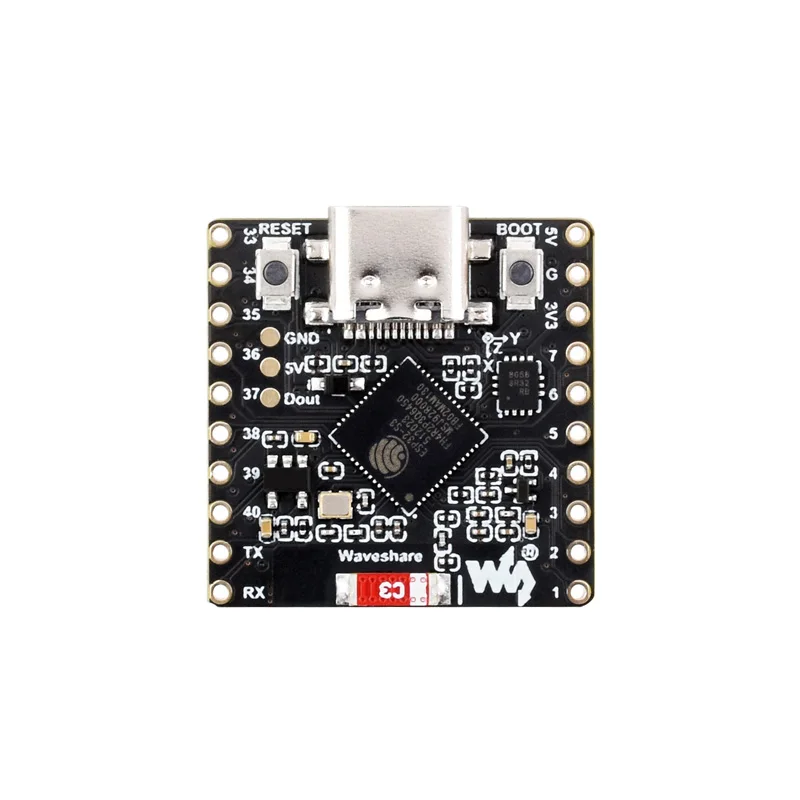

】Qué hay a bordo

1.Conector USB tipo C

Matriz LED RGB 2,8×8

3.Botón BOOT

presiónelo cuando se reinicie para ingresar al modo de descarga

4.Botón RESET

5.ME6217C33M5G

LDO de baja caída, 800 mA (máx.)

6.QMI8658C

Sensor de actitud QST (acelerómetro de 3 ejes, giroscopio de 3 ejes)

7.ESP32-S3

Procesador de doble núcleo, frecuencia operativa de hasta 240 MHz

8.Pin de salida

para ampliar la matriz RGB

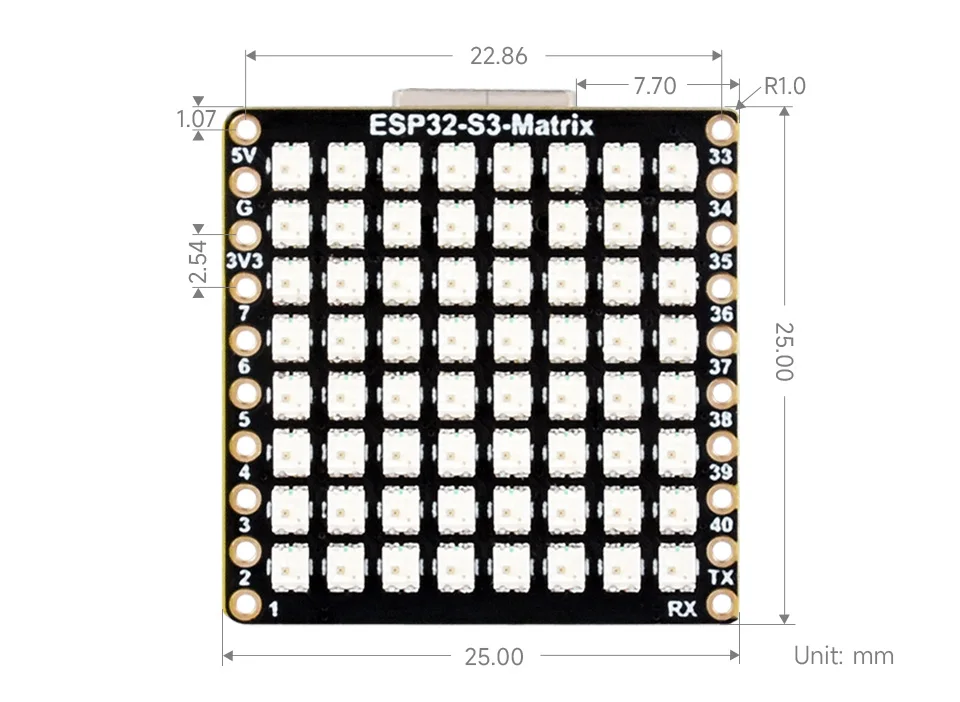

】Dimensiones del contorno

[] ESP32-S3-Matriz x1
