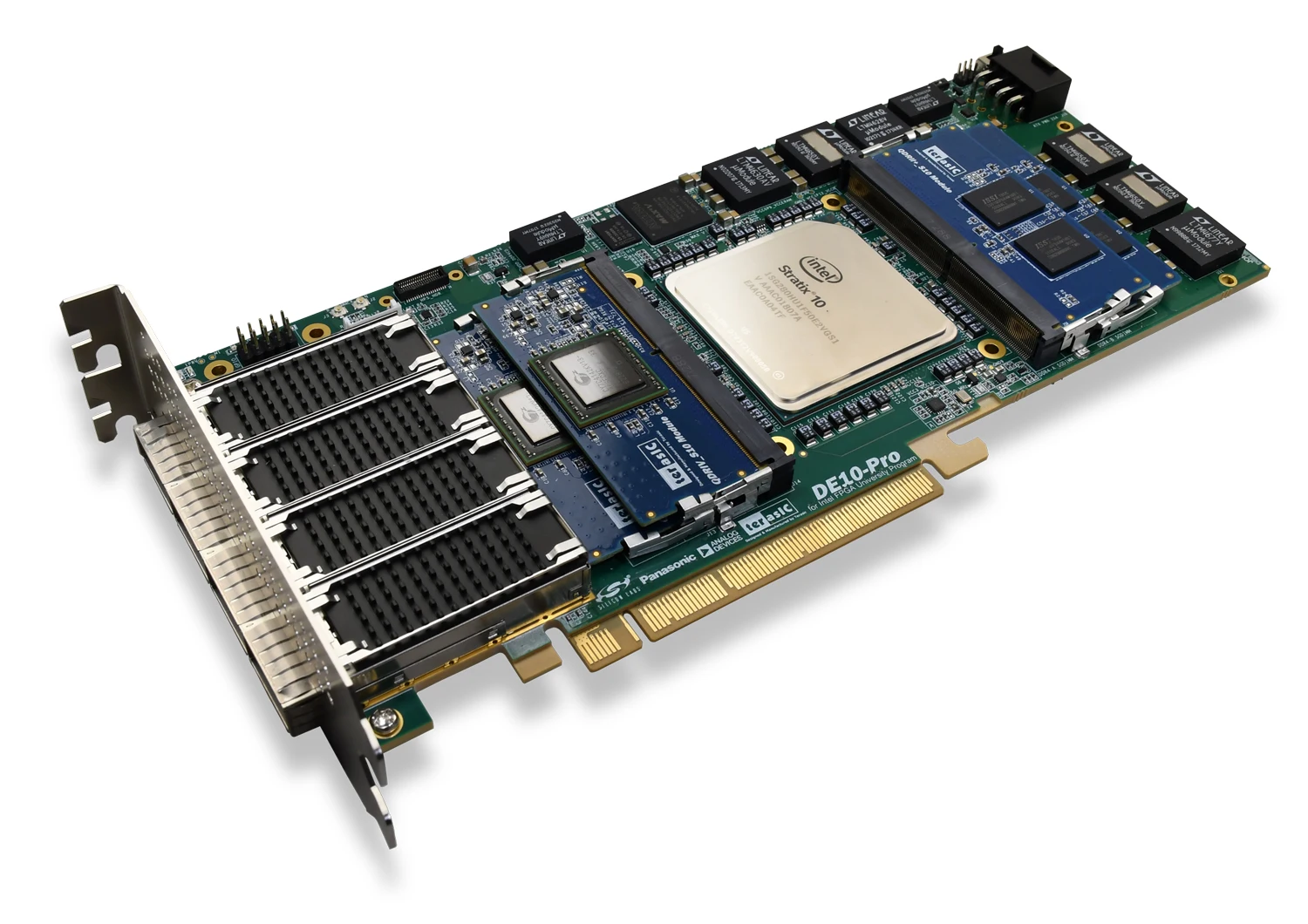

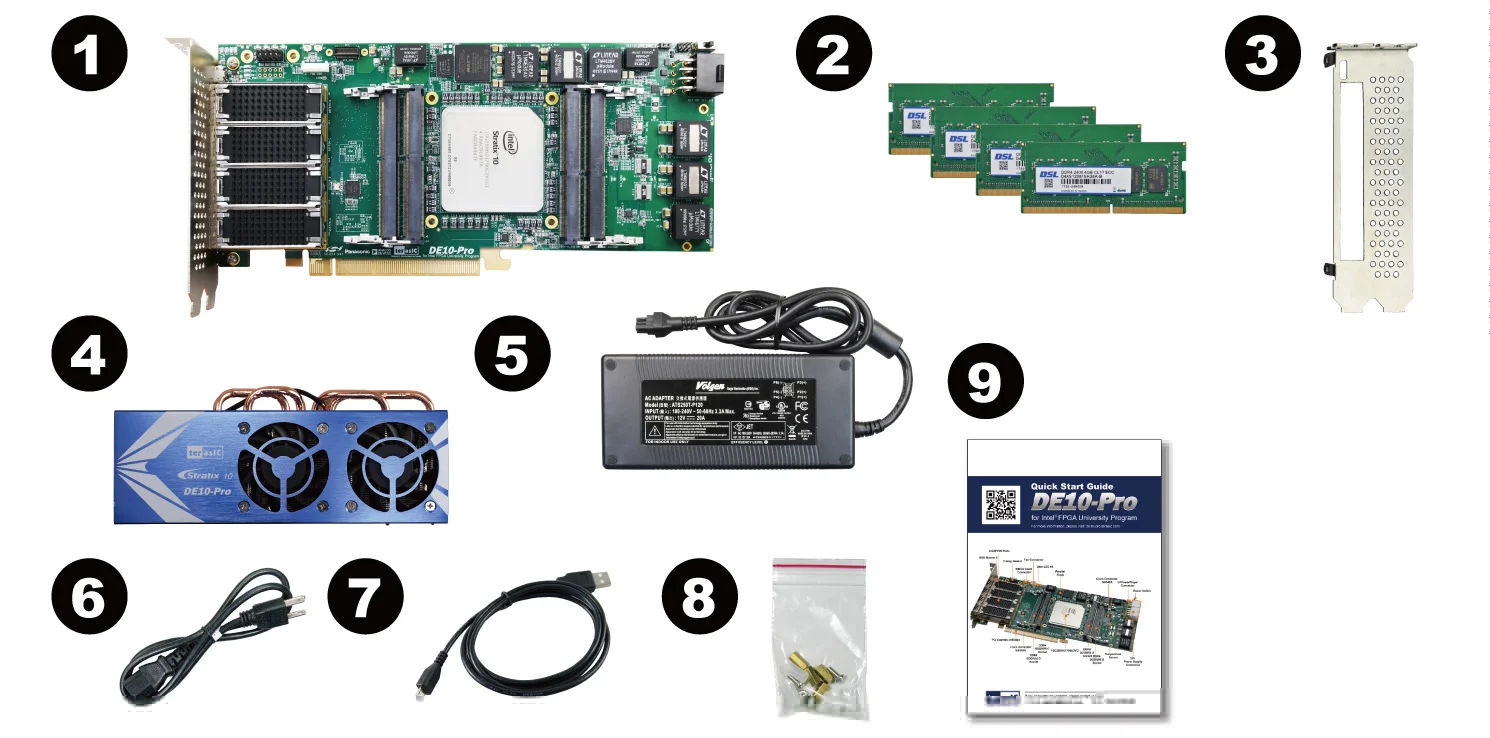

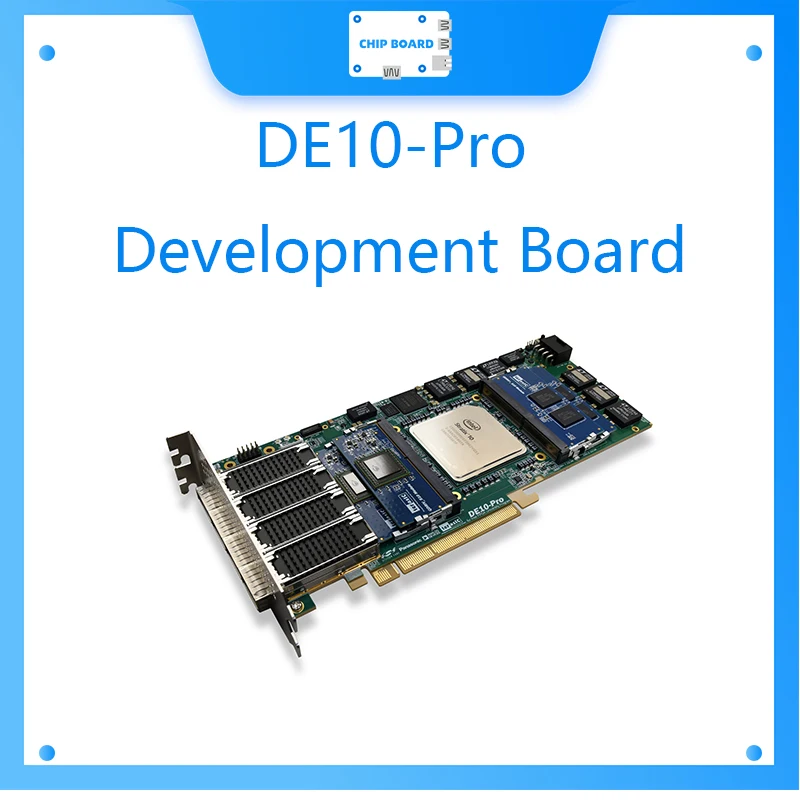

Placa de desarrollo DE10-Pro

FPGA

• Intel Stratix 10 GX/SX FPGA

Configuración FPGA

• Conector USB Blaster II o JTAG integrado para programación FPGA

• Configuración Avalon-ST (AVST x8) mediante memoria flash MAX V CPLD y CFI

• Configuración ASx4

Memoria

• FLASH DE 128 MB

• Hasta 8 GB DDR4 2666/2400 (velocidad central FPGA 1/2 FPGA) para cada toma

Comunicación y expansión

• Cuatro conectores QSFP28 para interfaz de red 100/40/25/10 GbE

• Conector de borde PCI Express Gen3 x16 (incluye controladores PCIe)

• Encabezado de expansión de sincronización 2x5

Otros

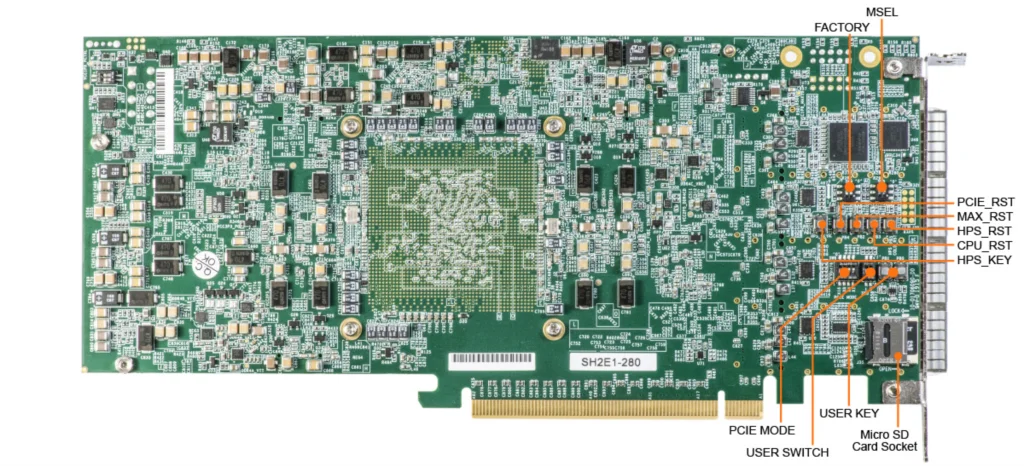

• Entrada/salida de usuario general:

  • 4 LED

  • 2 botones

  • 2 interruptores deslizantes

  • Entrada/salida de reloj U.FL

• Reloj a bordo

  • Oscilador de 50MHz

  • Generador de reloj programable

• Monitor y control del sistema

  • Sensor de temperatura

  • Monitor de energía

  • Control del ventilador

• Potencia

  • Conector de alimentación PCI Express 2x4 para entrada de 12 V CC

  • Alimentación del conector de borde PCI Express

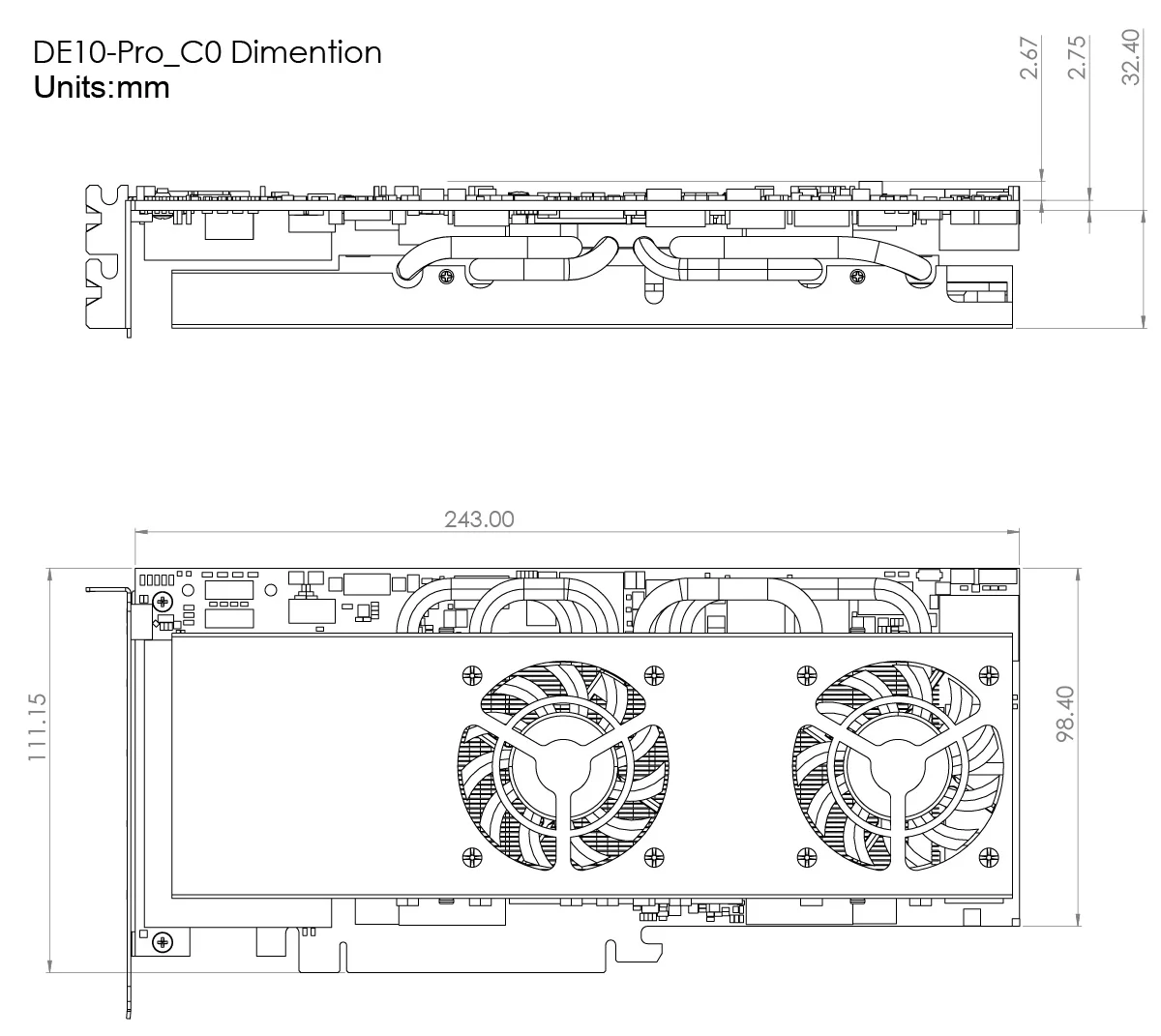

• Especificación mecánica

  • Altura estándar PCI Express y longitud 3/4

Módulos de memoria compatibles para enchufes

• DDR4-2666/2400 para velocidad central FPGA 1/2 FPGA

• QDRII+ 550MHz 144MBits

• QDRIV 1066MHz 144MBits

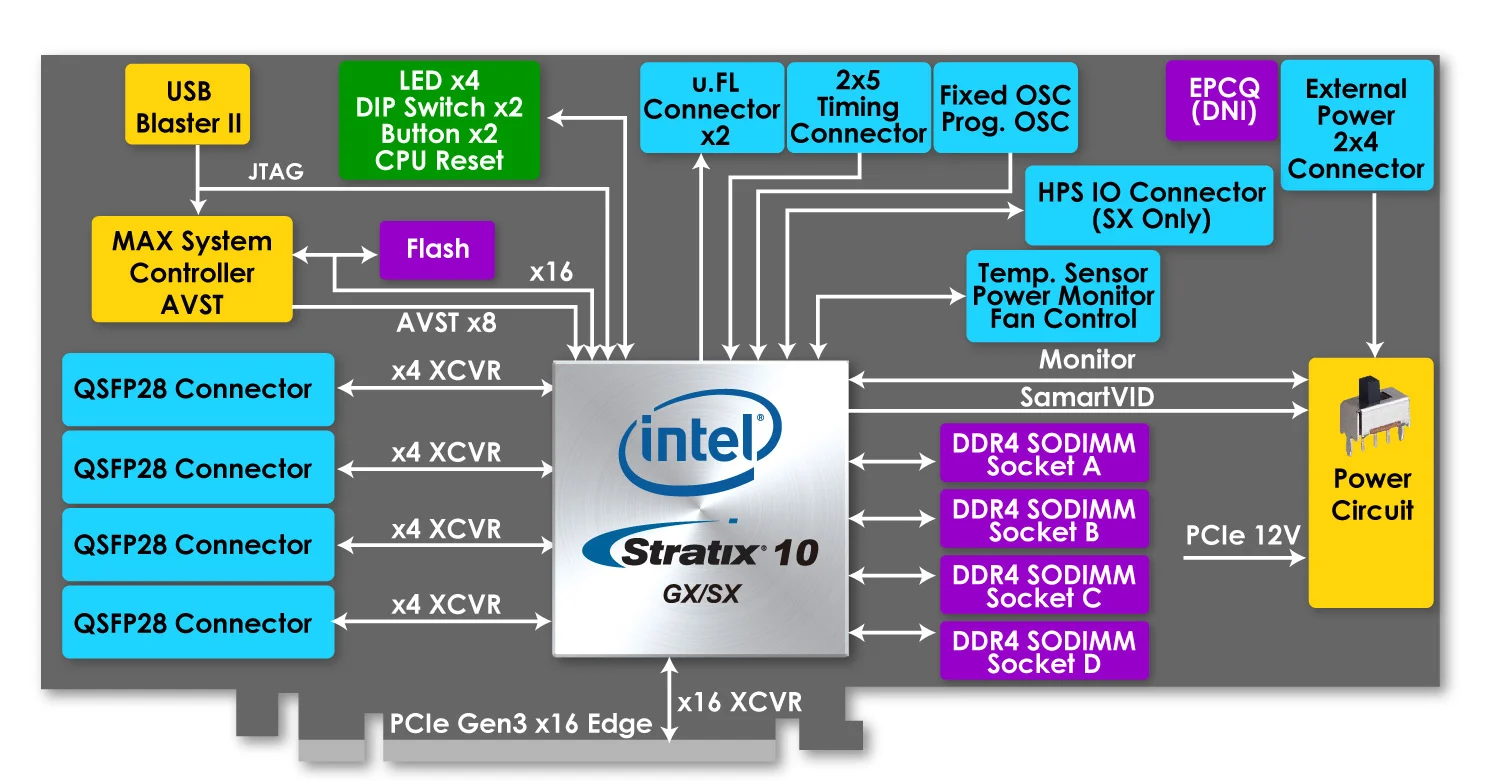

Diágrafo de bloque

Tenga en cuenta que DDR4A se comparte con FPGA y HPS.

Enchufes de memoria

Los cuatro sockets DDR4 SODIMM se dividen en dos grupos.

Para una mayor flexibilidad del usuario, se pueden insertar dos módulos de memoria diferentes por separado en grupos derecho e izquierdo.Por ejemplo, los usuarios pueden insertar dos módulos DDR4 en el lado derecho y dos módulos QDRII+ SRAM en el lado izquierdo.

Limitación: Los dos enchufes SODIMM deben insertarse con la misma memoria para evitar la disfunción del módulo de memoria que requiere mayor voltaje.

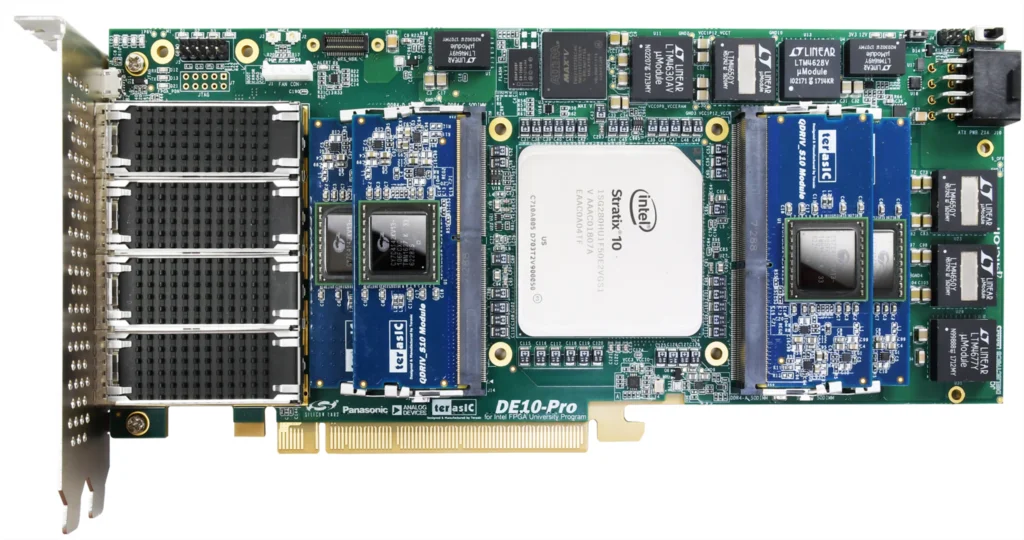

• Cuatro módulos QDR-IV



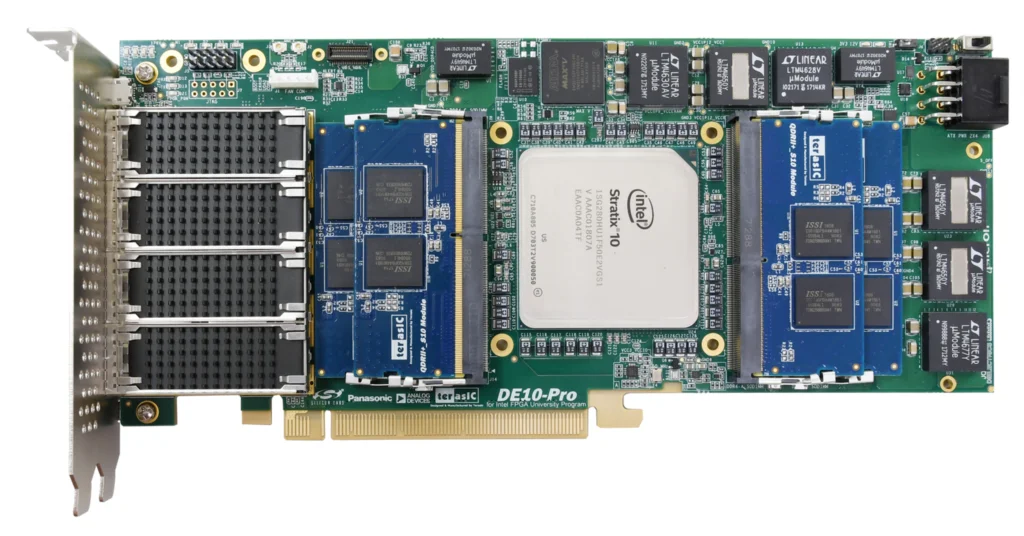

• Cuatro módulos QDR-II+



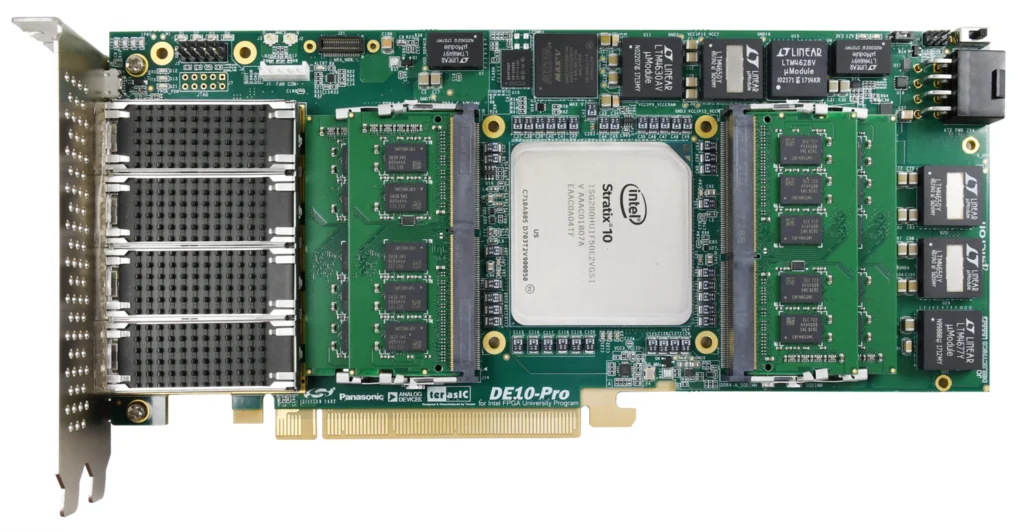

• Cuatro módulos SODIMM DDR4

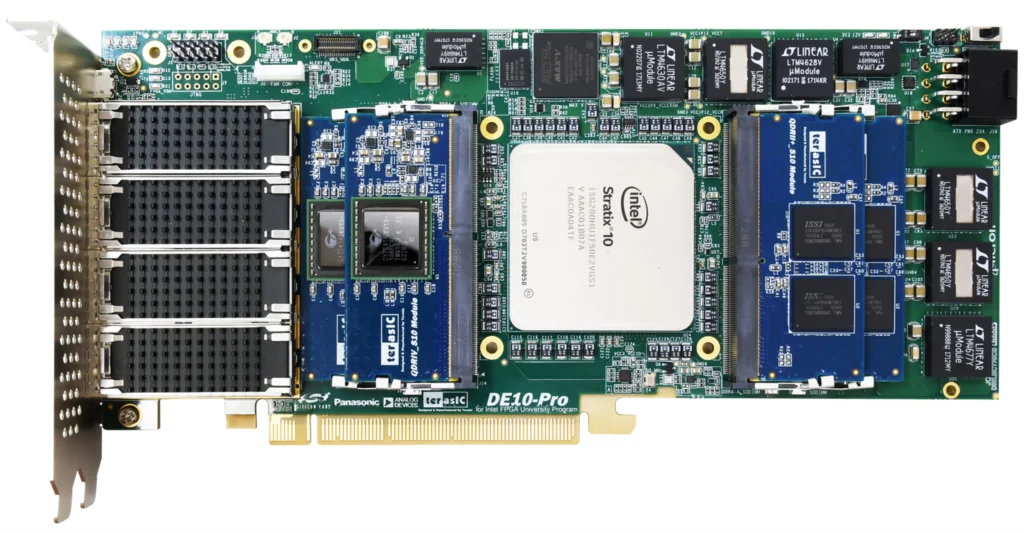

• Dos módulos QDR-IV, dos módulos QDR-II+



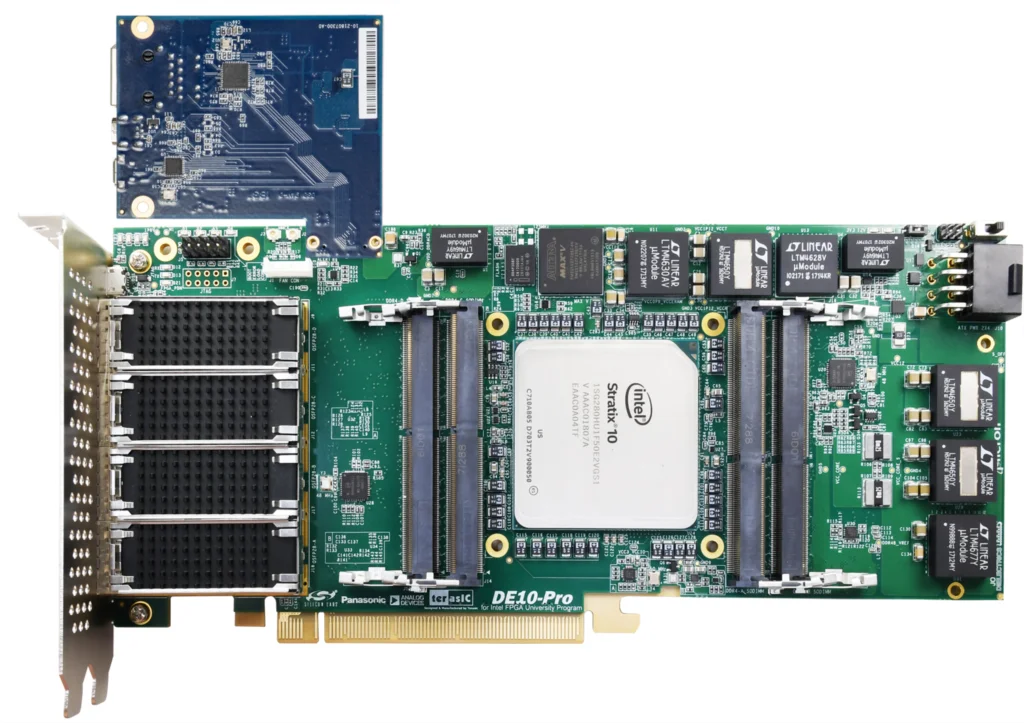

Coche HPS Daughter
