Descripción
Mediendo sólo 43 mm por 45 mm, elMódulo de CPU MYC-YT507Hes un módulo System-on (SoM) compacto basado enAllwinner T507-Hprocesador industrial que entreserie con unCPU Cortex-A53 de cuatro núcleos de 1,5 GHzy unGPU MP2 Mali-G31.El procesador tiene certificación AEC-Q100 y está dirigido a la nueva generación de mercados automotrices.Además, tiene a bordo1GB/2GB LPDDR4, 8GB eMMC, EEPROM de 32Kbit y IC de administración de energía (PMIC).Se adopta el embalaje SMD para ahorrar costos del conector.Se puede acceder a una variedad de señales periféricas e IO a través delInterfaz de expansión (Castelled-Hole) de 222 pines con paso de 1,0 mm.Con un gran rendimiento, amplios recursos periféricos y bajo costo, el MYC-YT507H se puede utilizar en una amplia gama de aplicaciones como IOT de energía, electrónica automotriz, pantallas comerciales, control industrial, dispositivos médicos, terminales inteligentes y más.
El MYC-YT507H está funcionandoLinux 4.9con puertoUbuntu 18.04.5ySistema MYIR MEasy HMI V2.0 con QT5.12.5, sistemas de soporte con función gráfica XFCE.MYIR ha proporcionado recursos de desarrollo de software kernel y controladores todos en código fuente.
Módulo de CPU MYC-YT507H (se entrega con cubierta protectora de forma predeterminada)
MYIR proporcionapara evaluar el módulo de CPU MYC-YT507H.Se necesitan todas las ventajas de la MPU Allwinner T5 para explorar un rico conjunto de periféricos e interfaces en la placa base, incluidaPuertos serie, un Gigabit Ethernet y un 10/100 M bps Ethernet, dos USB 2.0 HOST y un USB 2.0 OTG, una ranura para tarjeta TF y una interfaz Mini PCIE 4G basada en USB.Tiene una interfaz de cámara DVP y una interfaz MIPI-CSIpara permitir la conexión con módulos de cámara.También admite interfaces de salida de vídeo múltiples, comoSALIDA dual LVDS, HDMI y CVBS, para lograr una visualización diferente en pantallas duales.

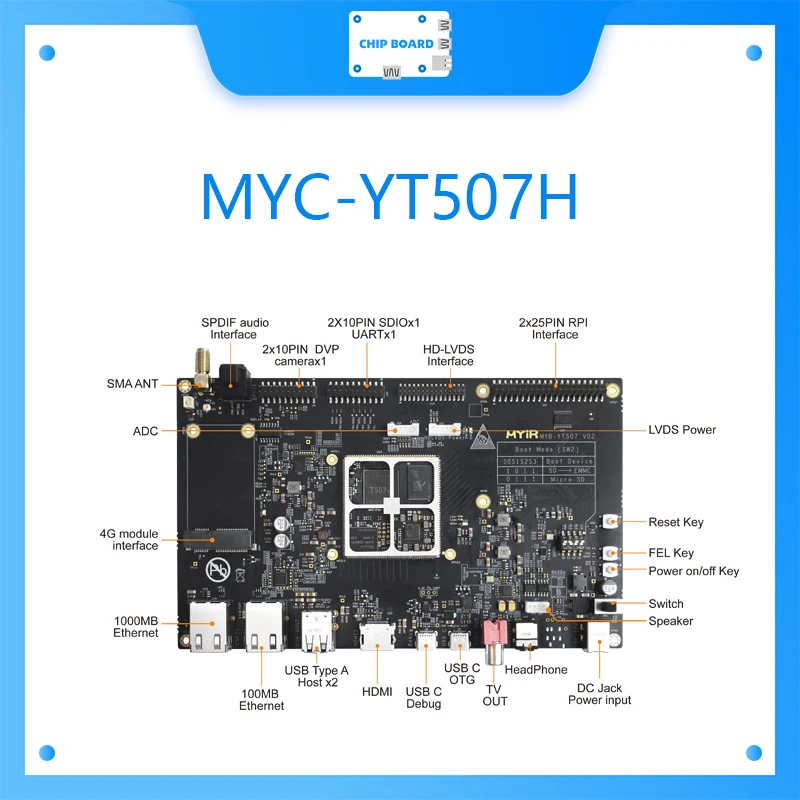

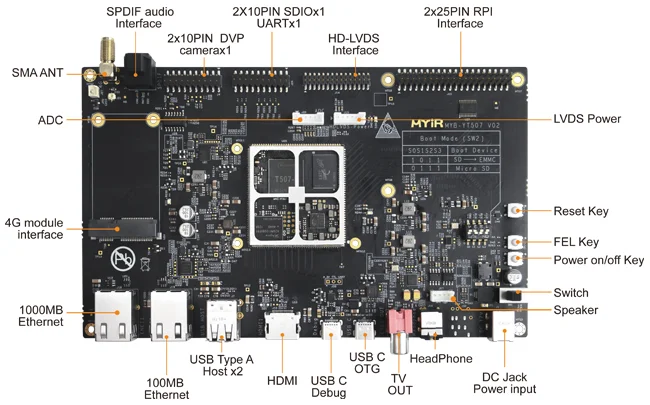

Placa de desarrollo MYD-YT507H Top-view (se entrega con cubierta protectora de forma predeterminada)

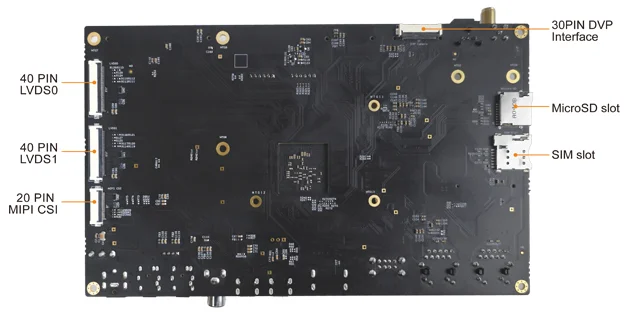

Vista inferior de la placa de desarrollo MYD-YT507H (se entrega con cubierta protectora de forma predeterminada)
MYIR también ofrece,,,(RS232/RS485),ycomo opciones para la placa que han mejorado enormemente la funcionalidad de la placa.
Características
Parámetros mecánicos
Dimensiones: 45 mm x 43 mm
Capas de PCB:10-diseño de capa
Fuente de alimentación: 5V/2A
Temperatura de trabajo:-40~85 Celsius (grado industrial)
Procesador
Allwinner T507-Hprocesador
- ARM Cortex-A53 de cuatro núcleos de hasta 1,5 GHz
- GPU ARM Mali-G31 MP2 con soporte para OpenGL ES 3.2/2.0/1.0, Vebil 1.1, OpenCL 2.0
Memoria
1G/2G LPDDR4(soportesLPDDR4 opcional de 3GB/4GB4)
eMMC de 8 GB (soportesopcional 4GB, 16GB/eMMC de 64 GB)
EEPROM de 32 Kbit
Periféricos y señales enrutados a pines
IC de administración de energía(Allwinner AXP853T)
x
- 1 x RGMII
- 1 x RMII
- 4 x I2C
- 2 focos
- 3 host USB 2.0.
- 1 USB 2.0 OTG
- 1 cámara digital DVP
- 1 cámara MIPI CSI
- 2 SDIO
- 6 UART
- 4 GPADC
- 1x LRADC
- 1 x HDMI 2.0a (compatible con 4K@60fps)
- 2 x LVDS de un solo canal o 1 x LVDS de doble canal o RGB de 24 bits (admite hasta 1080p@60 fps)
- 1x salida TV CVBS (compatible con PAL/NTSC)
- 1 JTAG
-
