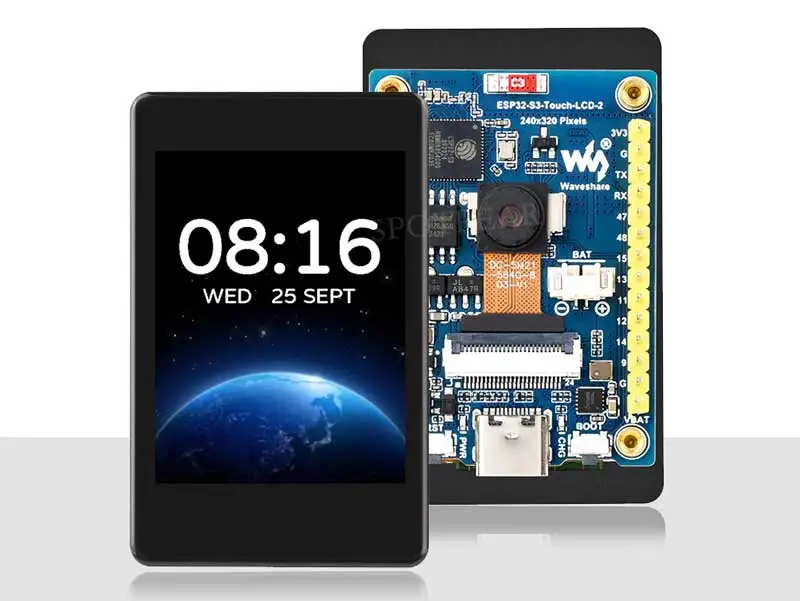

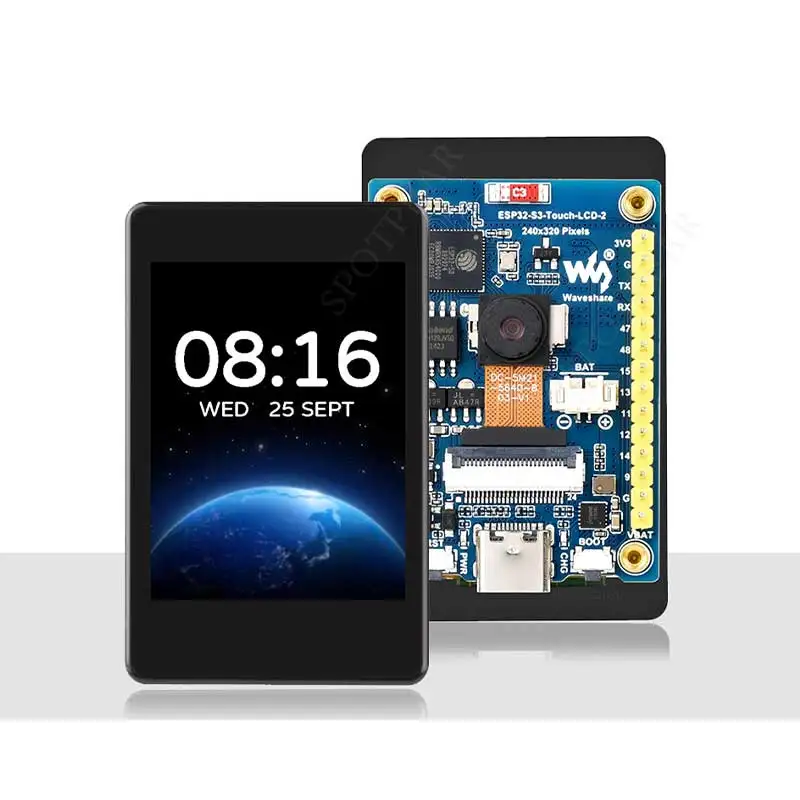

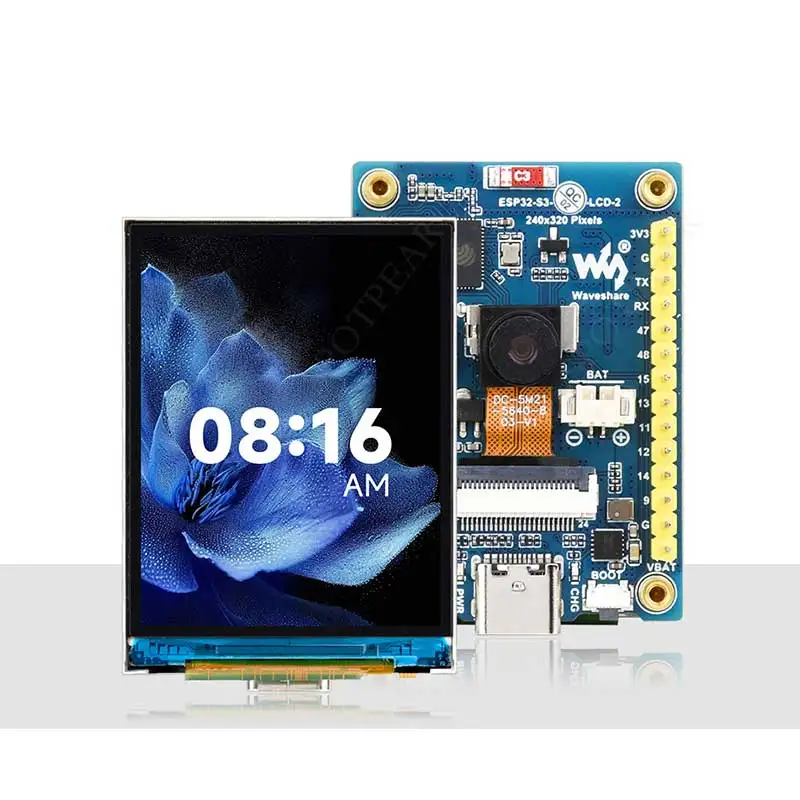

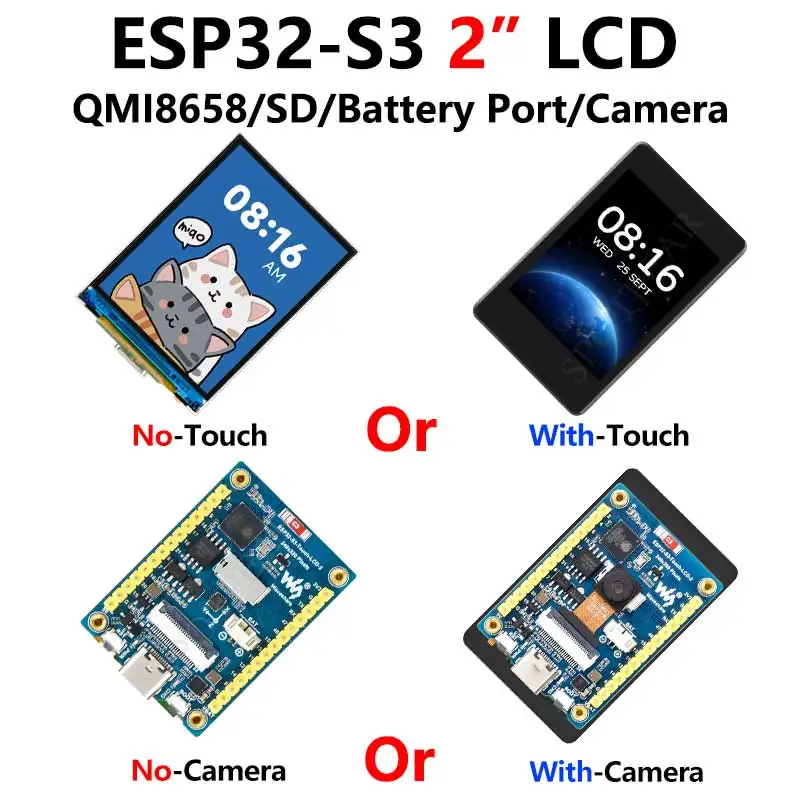

Placa de desarrollo de cámara LCD ESP32 S3, pantalla de 2 pulgadas 240x320, Sensor QMI8658/puerto de batería LVGL/HMI para Arduino

ESP32-S3-Touch-LCD-2es una placa MCU de bajo costo y alto rendimiento diseñada por Spotpear, tamaño pequeño, con LCD táctil capacitivo integrado de 2 pulgadas, administrador de recarga de batería de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), etc., lo que le facilita desarrollarlo e integrarlo en los productos rápidamente.

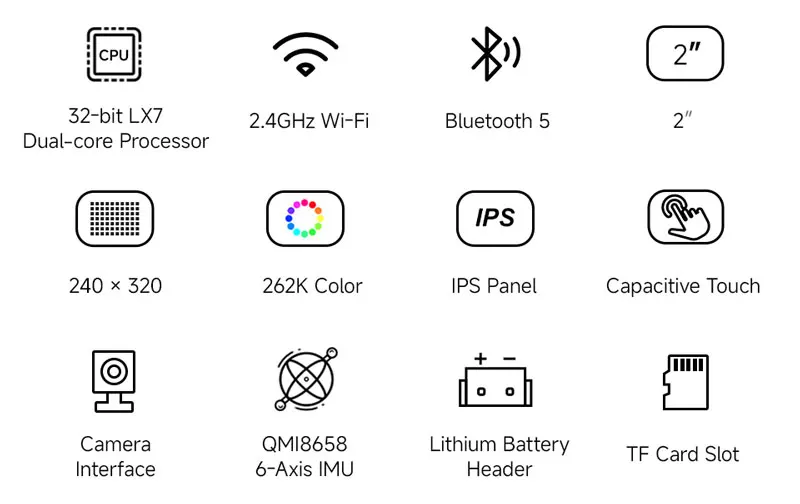

Las características clave incluyen:

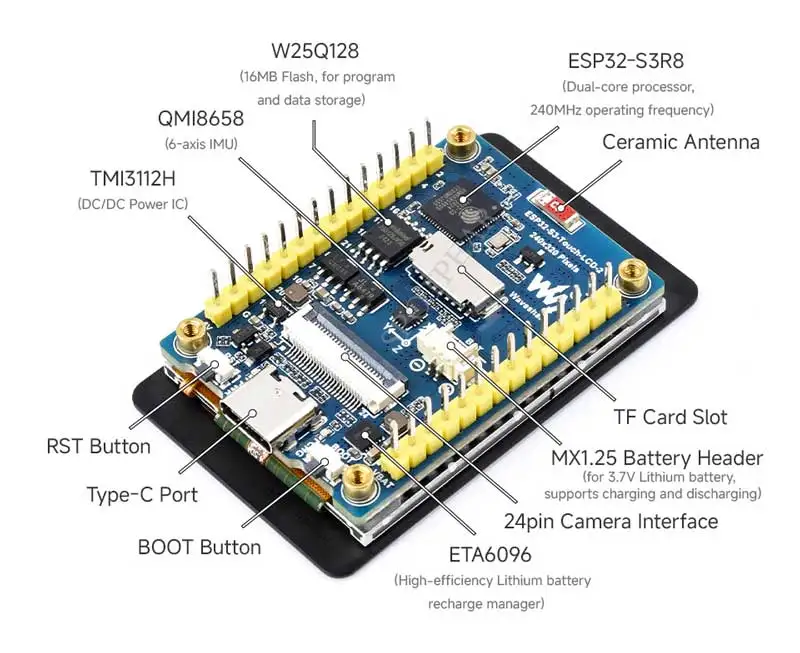

• Equipado con procesador dual-core ESP32-S3R8 Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

• 512 KB de SRAM integrado y 384 KB de ROM, con PSRAM integrada de 8 MB y una memoria Flash externa de 16 MB

• Conector tipo C, que mejora la compatibilidad del dispositivo, más fácil de usar

• Pantalla táctil capacitiva integrada de 2 pulgadas para una visualización de imágenes en color claro, resolución de 240 × 320, color 262K

• Controlador de pantalla ST7789T3 incorporado y chip táctil capacitivo CST816D, que utiliza comunicación SPI e I2C respectivamente, ahorrando efectivamente los recursos IO

• IMU integrada QMI8658 de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes)

• Conector integrado de recarga/descarga de batería de litio MX1.25 de 3,7 V

• Puerto USB tipo C integrado para fuente de alimentación, descarga de programas y depuración, más conveniente para uso en desarrollo

• Ranura para tarjeta TF integrada para almacenamiento externo en tarjeta TF de imágenes o archivos

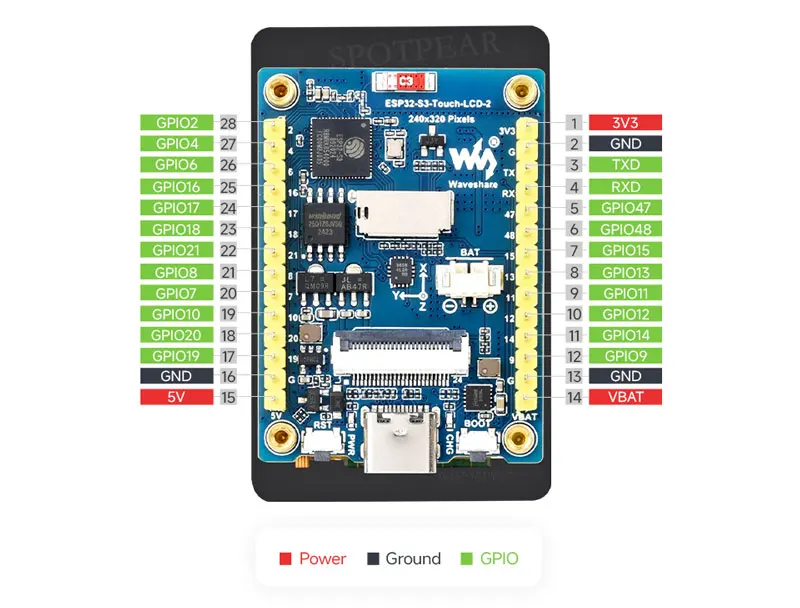

• Adaptación de 22 × pines GPIO para una configuración flexible de la función de pin

• Interfaz de cámara integrada, compatible con cámaras convencionales como OV2640 y OV5640 para adquisición de imágenes y videos.

PANEL DE EXIBICIÓN

LCD IPS

TAMAÑO DE LA PANTALLA

2 pulgadas

RESOLUCIÓN

240 × 320 píxeles

DISPLAY COLORES

262K

INTERFAZ DE DISPALIA

SPI de 4 hilos

DRIVER IC

ST7789T3

INTERFAZ TÁCTIL

I2C

IC táctil

CST816D

TIPO TÁCTIL

Toque capacitivo

PUNTO TÁCTIL

Toque de un solo punto

SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente

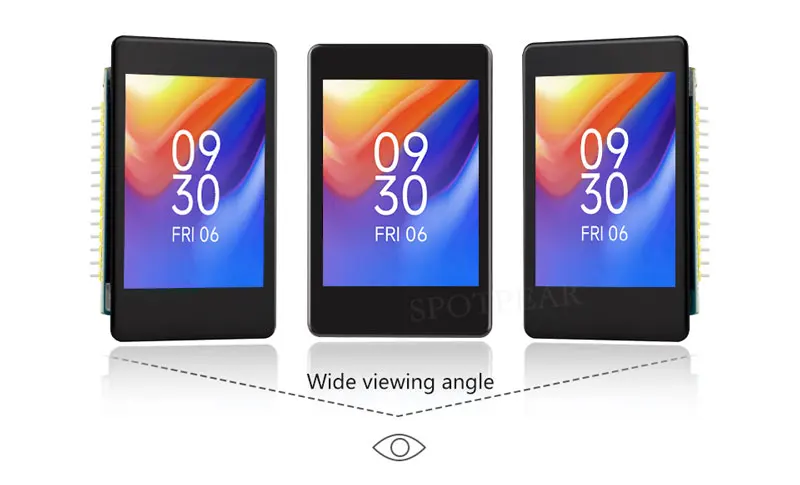

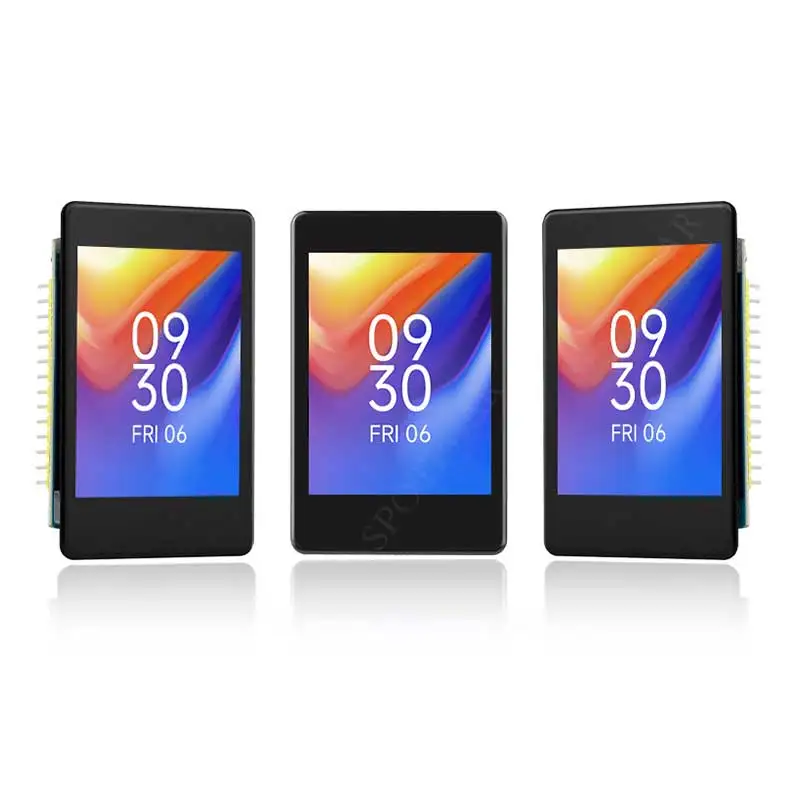

Excelente rendimiento de pantalla, color 262K, amplio ángulo de visión

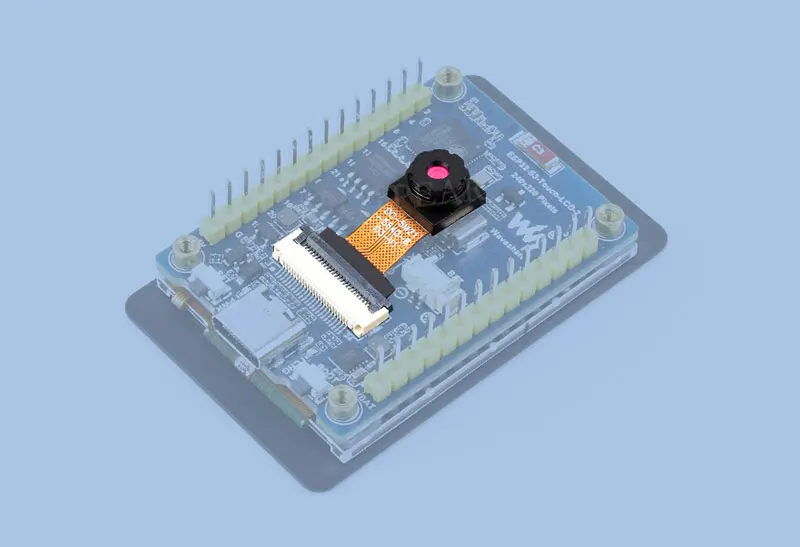

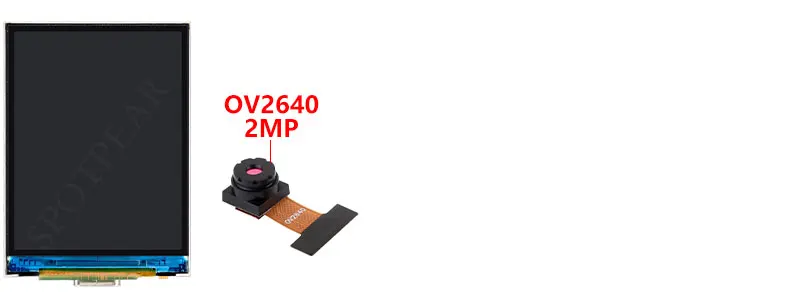

Admite OV2640 / 0V5640 y otras cámaras convencionales

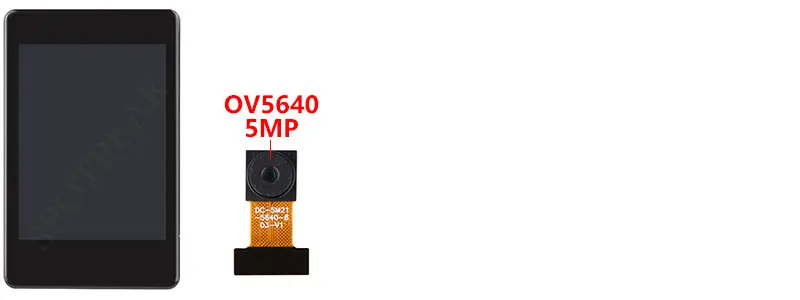

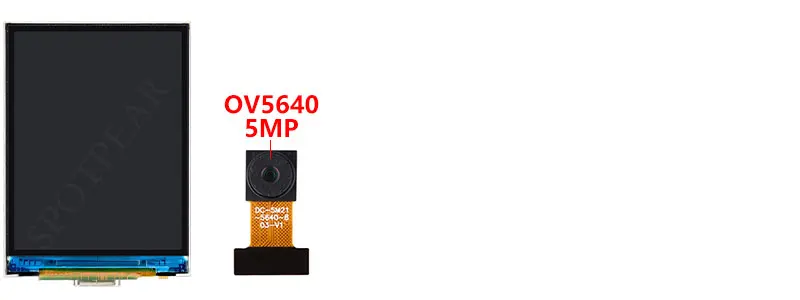

Opcional para módulo de cámara OV5640 de 5MP, adecuado para captura de imágenes, monitoreo de vídeo y otras aplicaciones para satisfacer diferentes necesidades



* Nota: la cámara es opcional.

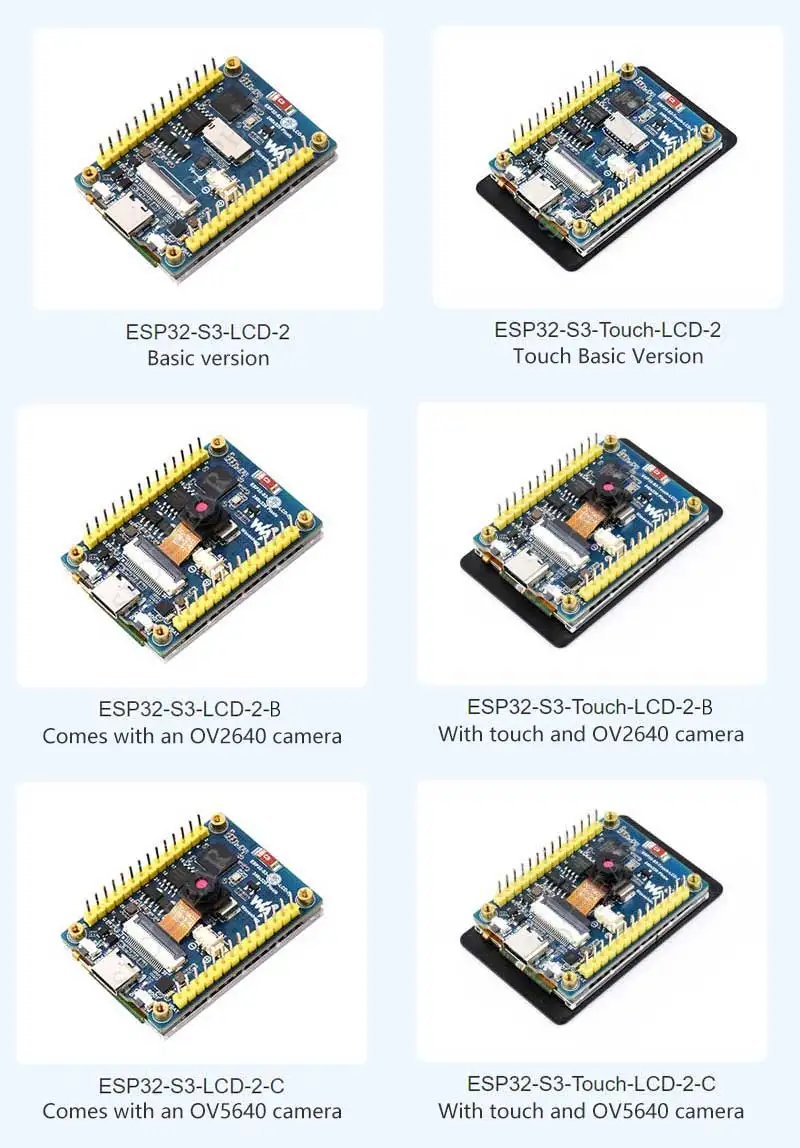

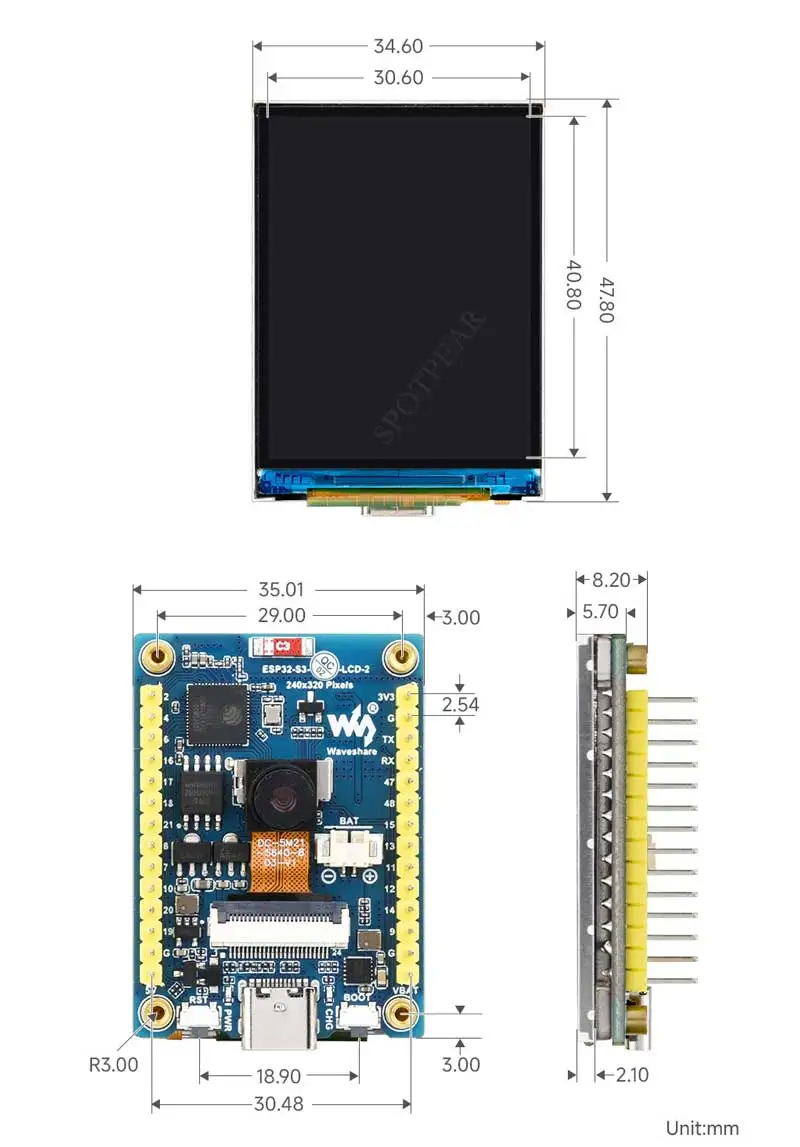

ESP32-S3-LCD-2

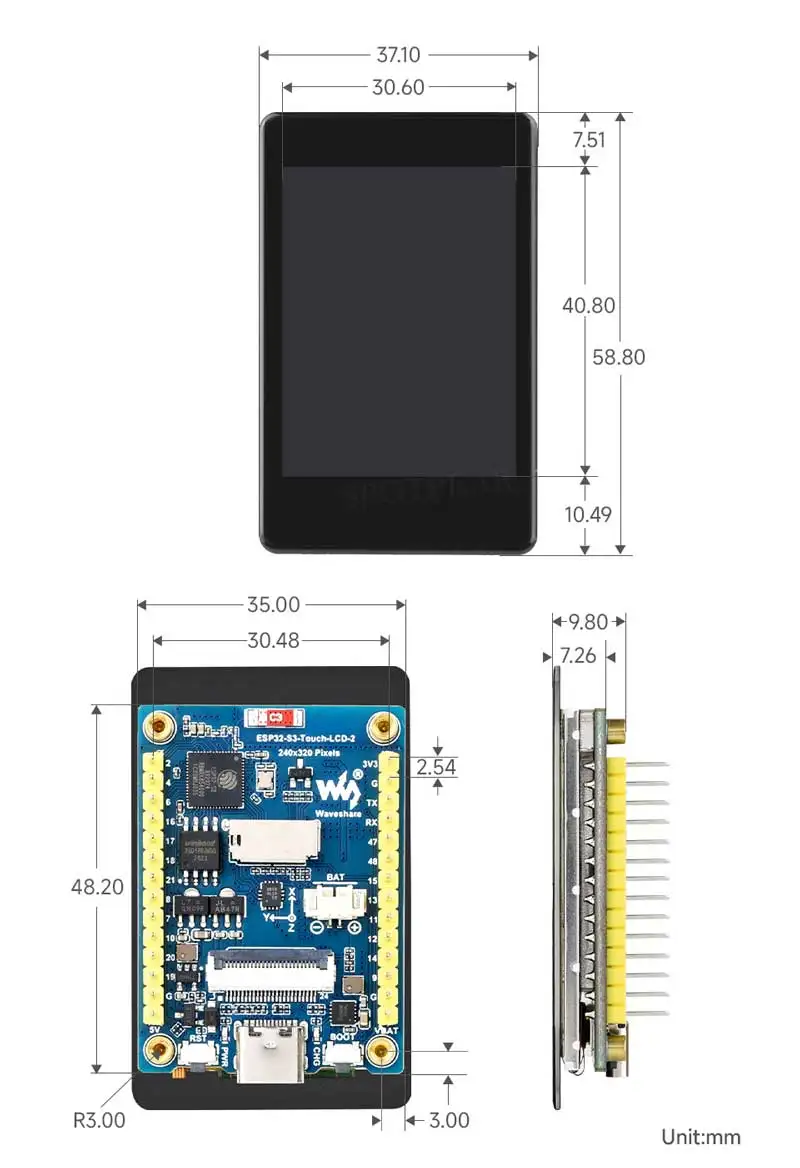

ESP32-S3-Touch-LCD-2
