Descripción

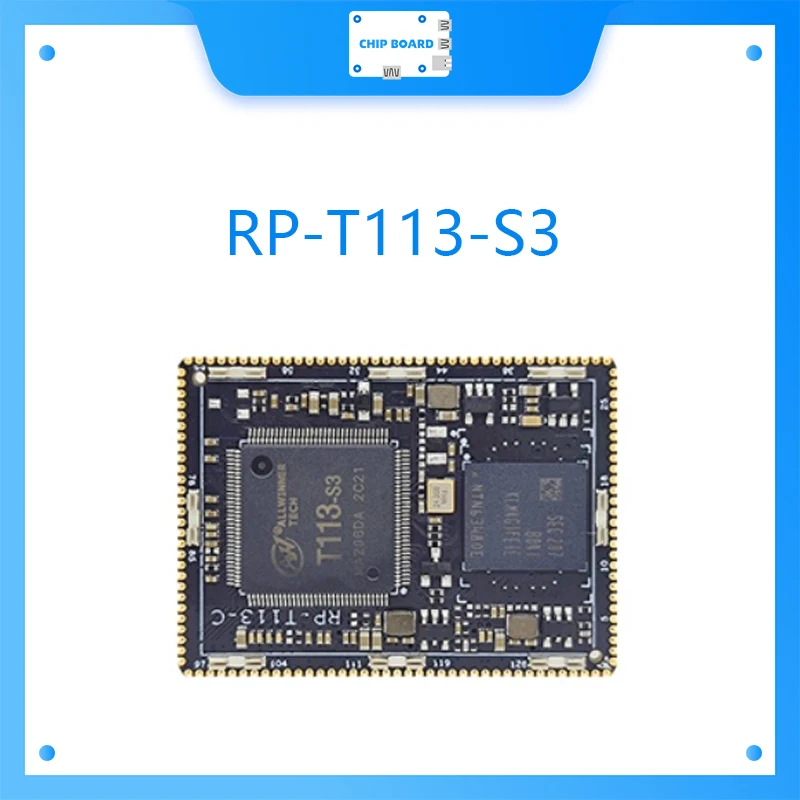

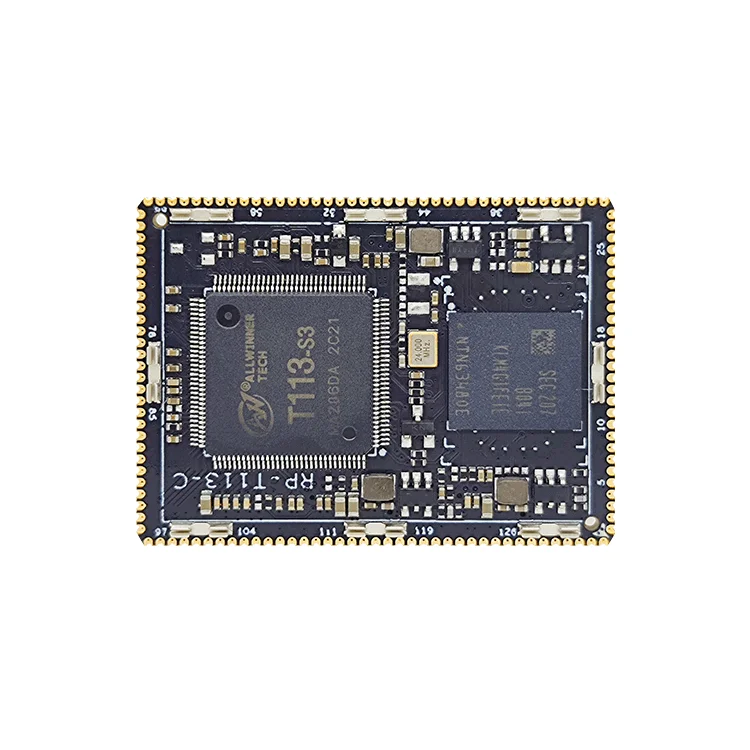

Indicadores de hardware principales

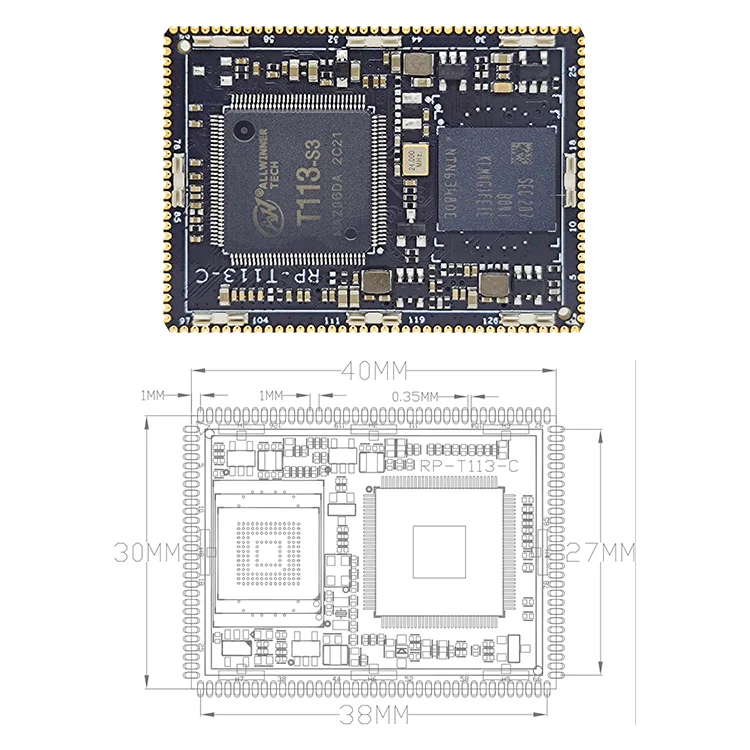

Tamaño
40mm de largo * 30mm de ancho * 3mm de alto
Modo conexión
Agujero de sello
CPU

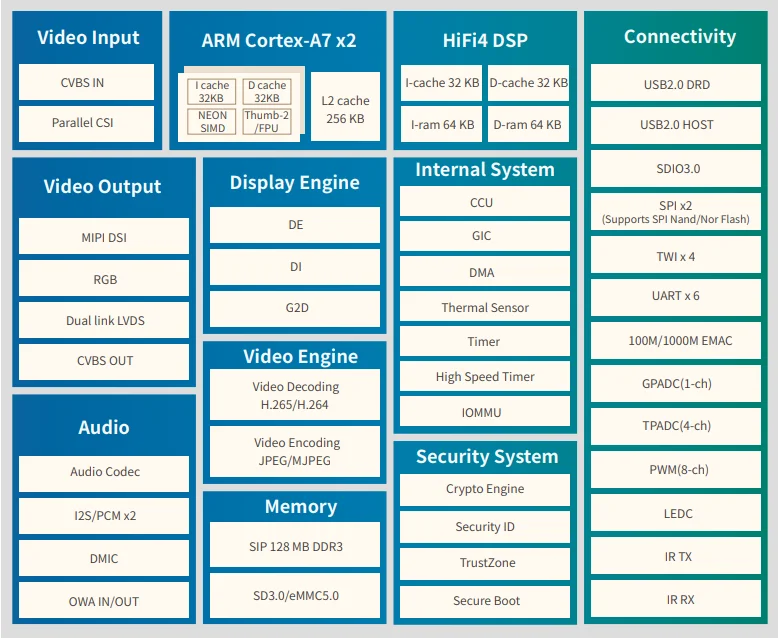

Allwinner rpt113 brazo de doble núcleo de la CPU DE LA cortex-a7
Memoria
Construido en 128MB DDR3
Almacenamiento
EMMC 5,1 estándar 4GB opcional 8g/16g/32G
Gestión de energía
Diseño dividido
Voltaje de trabajo
3,4-5,5 V
Sistema de apoyo
Linux5.4 QT5.12.5
Temperatura de trabajo
-25 a + 85 grados
Vida
La vida útil continua es de más de 5 años

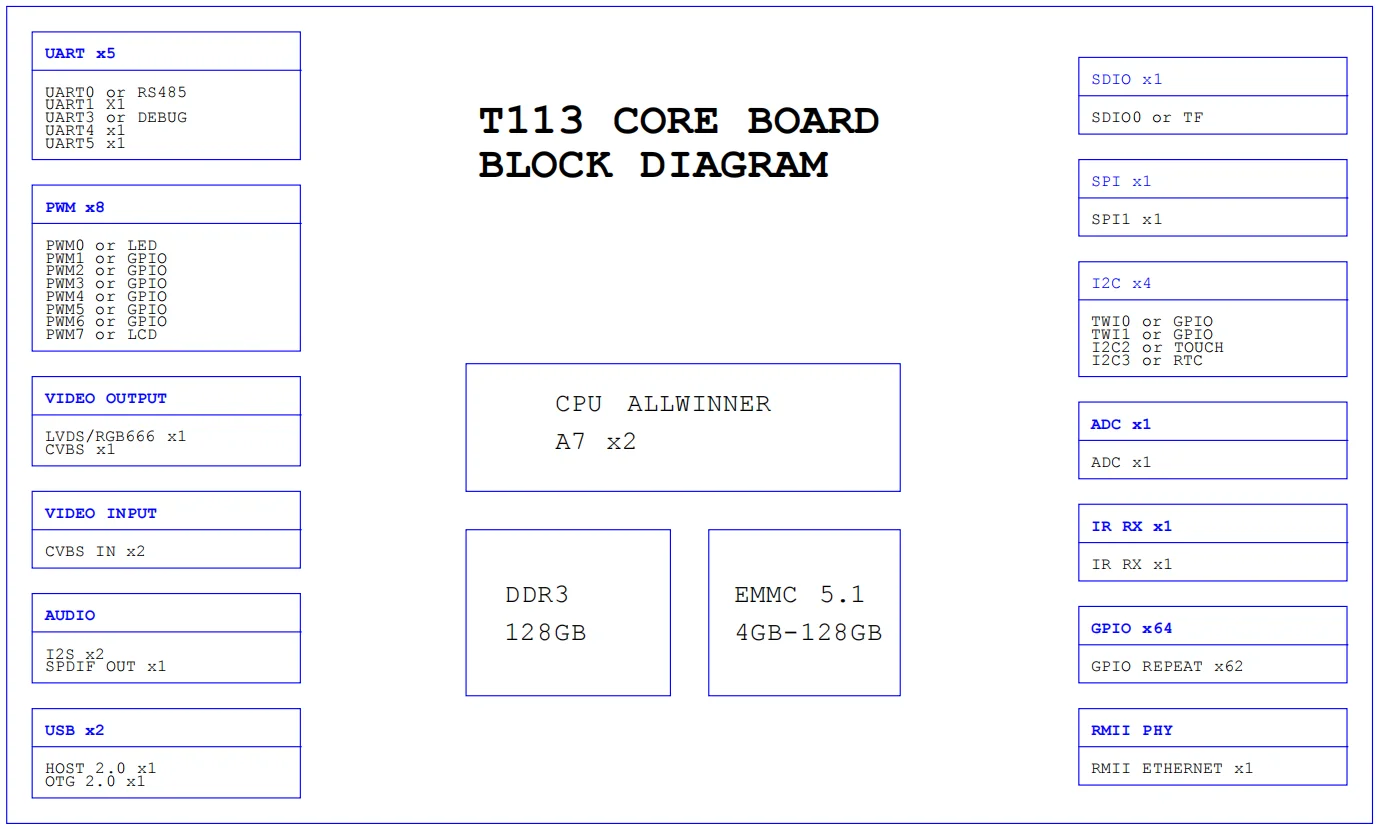

Interfaces comunes de la placa base
RGB
Salida Rgb666 Max 720P
LVDS
Admite una sola salida 6/8 LVDS de hasta 1280x800
Ethernet
Admite interfaz Ethernet 100M RMII
Entrada CVBS
Admite Entrada de cámara analógica CVBS bidireccional
Salida CVBS
Admite una salida CVBS
I2S
I2S bidireccional, unidireccional de 8 canales/unidireccional de 2 canales
Voz
Admite salida de canal izquierdo y derecho de 1 canal
SDIO
Admite una interfaz SDIO 3,0
USB 2,0
USB 2,0 independiente de 1 vía
UART
Puerto SERIE DE 5 vías
SPI
SPI de 1 vía
I2C
4 vías I2C
PWM
8 vías PWM
ADC
Interfaz de entrada ADC analógica de 1 canal
GPIO
GPIO reutilizable hasta 62
Actualización
Admite actualización local de tarjeta USB/TF

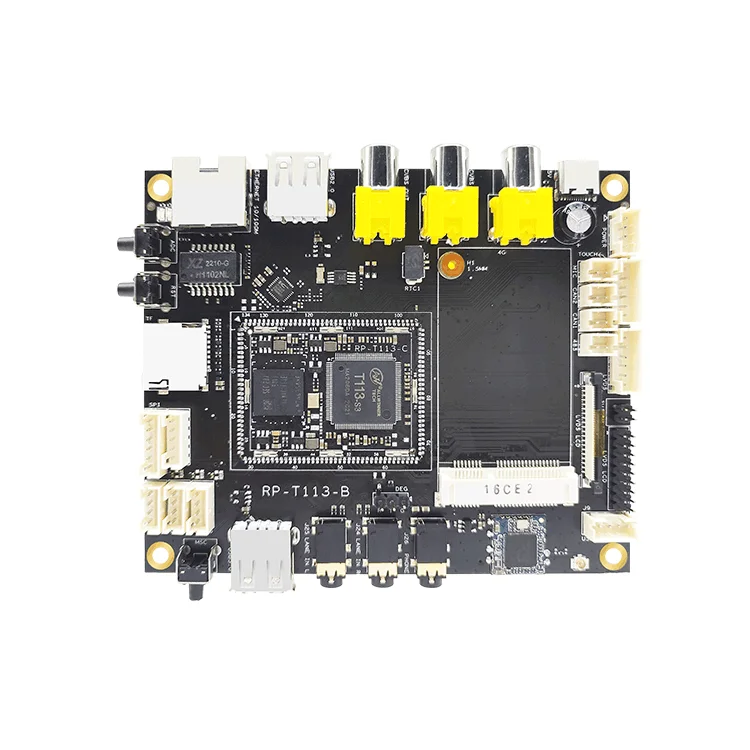

Parámetros principales de hardware
Tamaño de placa base
110mm de largo * 90mm de ancho * 12mm de alto
CPU
Allwinner rpt113 brazo de doble núcleo de la CPU DE LA cortex-a7
Memoria
Construido en 128MB DDR3
Almacenamiento
EMMC 5,1 estándar 4GB opcional 8g/16g/32G
Gestión de energía
Diseño dividido
Voltaje de trabajo
5V 500mA
Sistema de apoyo
Linux5.4 QT5.12.5
Temperatura de funcionamiento
-25 a + 85 grados
Vida
La vida útil continua es de más de 5 años

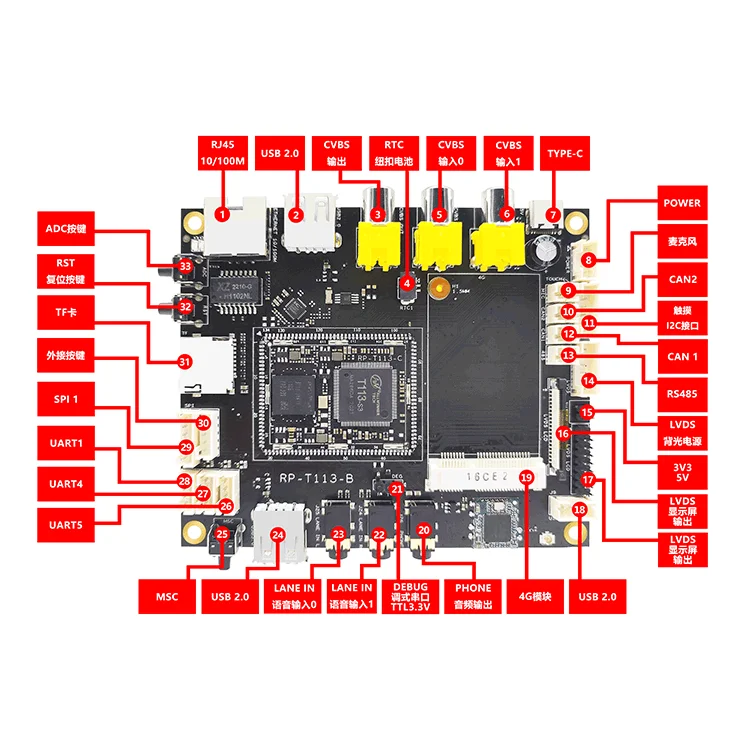

Interfaz común de la placa base
USB
Puerto USB de 4 vías, otg2.0 de 1 vía, USB2.0 de 3 vías
Salida de voz
1 canal de salida de auriculares de canal izquierdo y derecho, 1 canal de salida
Entrada de voz analógica
Entrada de voz analógica de 3 vías
Salida de voz analógica
Salida de canal izquierdo y derecho para auriculares de 1 canal
CVBS
Dos entradas CVBS y una salida CVBS
WIFI
Soporte WiFi (rtl8723)
Bluetooth
1 vía 4,2G Bluetooth + ble (rtl8723)
Ethernet
Admite Ethernet unidireccional de 100M (RMII ip101gr)
LVDS
Salida unidireccional de 6/8 LVDS, hasta 1280x800
Pantalla táctil
Compatible con pantalla táctil I2C
PUEDE
1 canal de salida nativa puede
RS485
RS485 unidireccional
RTC
Chip de reloj Hym8563 RTC, consumo de energía inferior a 1uA
UART
Puerto serie TTL de 4 vías, uart1, UART2 puede configurar RS232
ADC
Entrada analógica ADC de 4 canales
GPIO
GPIO de 8 vías
I2C
1 vía I2C
SPI
Una interfaz SPI
Actualización del sistema
Admite actualización USB local
Proyecto
El más pequeño
Típico
Máximo
Parámetros de potencia
Voltaje
3,4 V
5V
5,5 V
Ondulación
--
50mV
RTC (HYM8563)
0,3uA
0.9uA
1.2uA
Incluye prueba de corriente de placa base
Corriente de arranque
14mA
55mA
76mA
Corriente quiescente de escritorio
38mA
Ambiente
Humedad relativa
--
65%
75%
Temperatura de trabajo
-25℃
--
85℃
Temperatura de almacenamiento
-40℃
-0℃
100℃
