Descripción

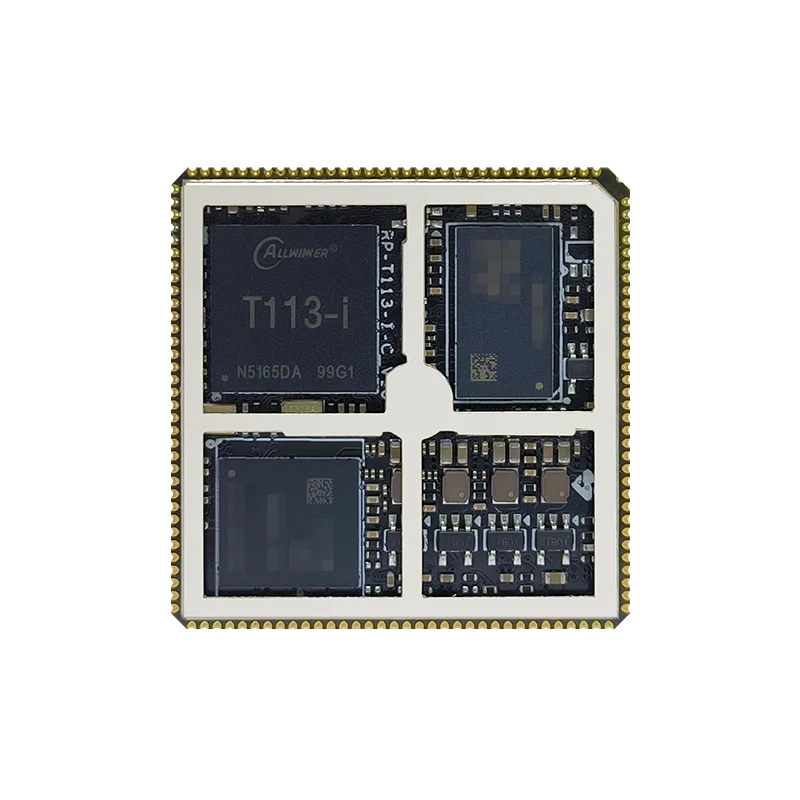

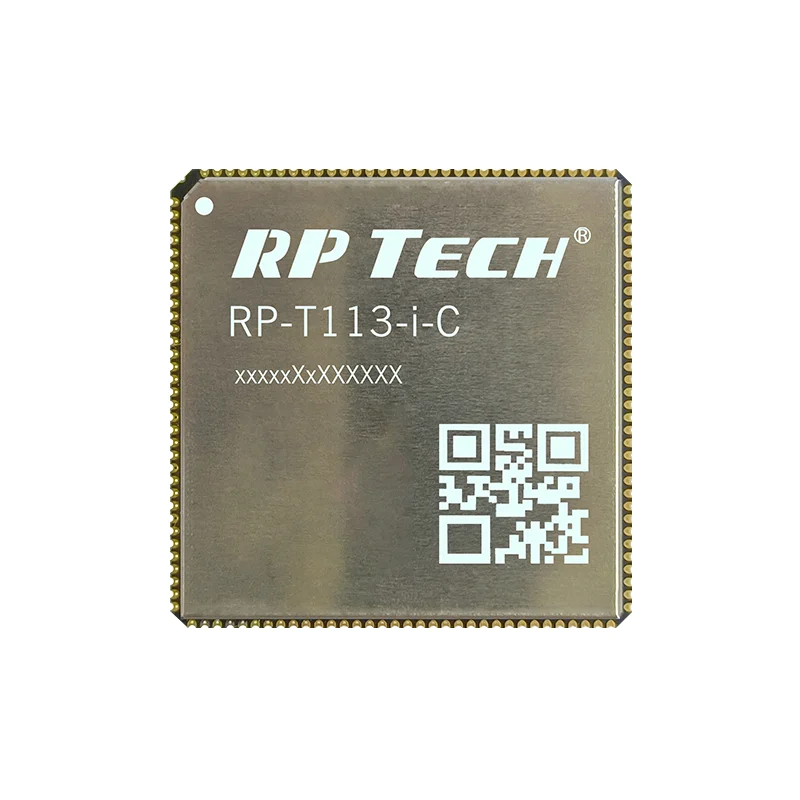

Principales indicadores de hardware

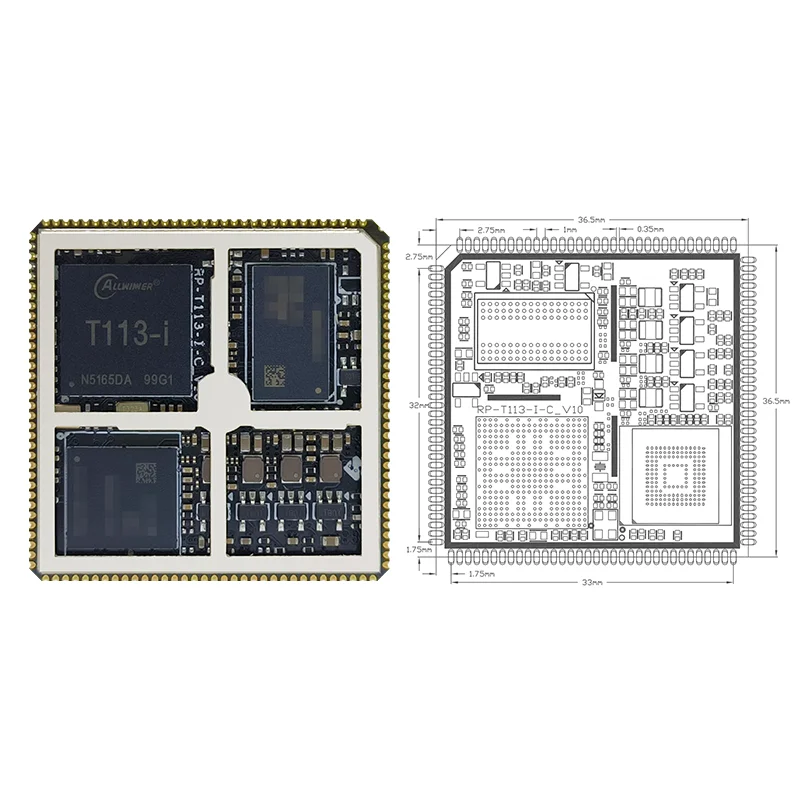

tamaño
36,5 mm de largo * 36,5 mm de ancho * 3 mm de alto
Método de conexión
agujero para sello
CPU
CPU ARM CortexTM-A7 de doble núcleo AllWINNER RPT113-i
Memoria
256 MB/512 MB DDR3
memoria
EMMC 5.1 viene de serie con 4GB/8G
Gestión de energía
Diseño discreto
Voltaje de funcionamiento
3,54,5 V
sistema de soporte
Linux5.4 QT5.12.5
Temperatura de funcionamiento
Amplio rango de temperatura -25 a +85 grados
Grado industrial -40 a +85 grados
Interfaces comunes para placas centrales
RGB
Salida RGB666 máxima 720P
LVDS
Admite salida única 6/8 LVDS de hasta 1280x800
Ethernet
Admite interfaz Ethernet 100M RMII
Entrada CVBS
Admite dos entradas de cámara analógica CVBS
Salida CVBS
Admite una salida CVBS
I2S
Dos canales I2S, un canal 8 canales/un canal 2 canales
voz
Admite 1 salida de canal izquierdo y derecho
SDIO
Admite una interfaz SDIO 3.0
USB 2.0
1 USB 2.0 independiente
UART
Puerto serie de 5 vías
SPI
SPI de 1 vía
I2C
I2C de 4 vías
PWM
PWM de 8 vías
ALCANCE
1 interfaz de entrada analógica ADC
GPIO
GPIO reutilizable hasta 62
actualización
Admite actualización local de tarjeta USB/TF

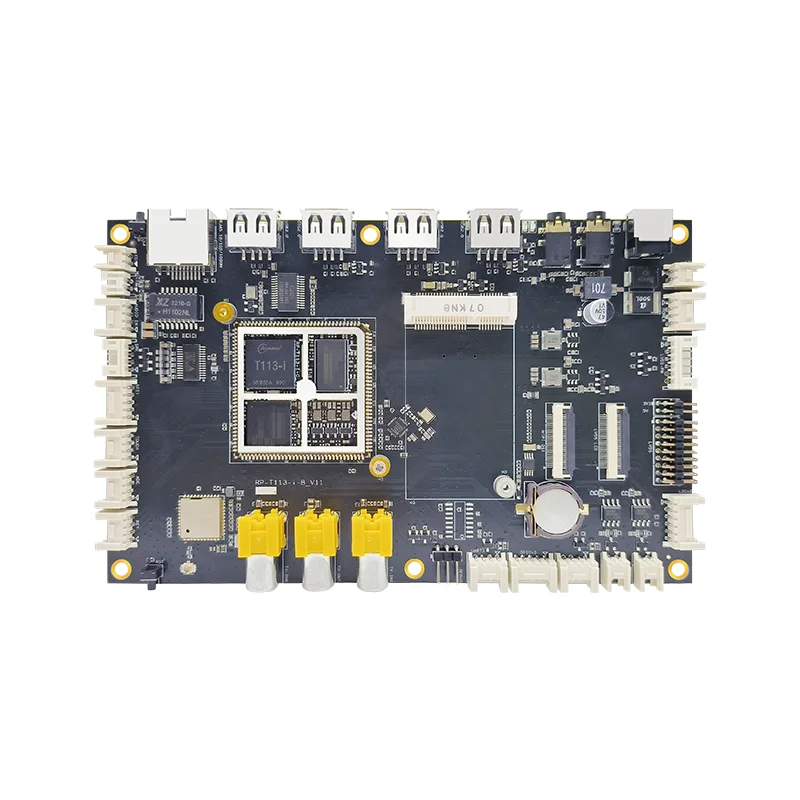

Principales parámetros de hardware

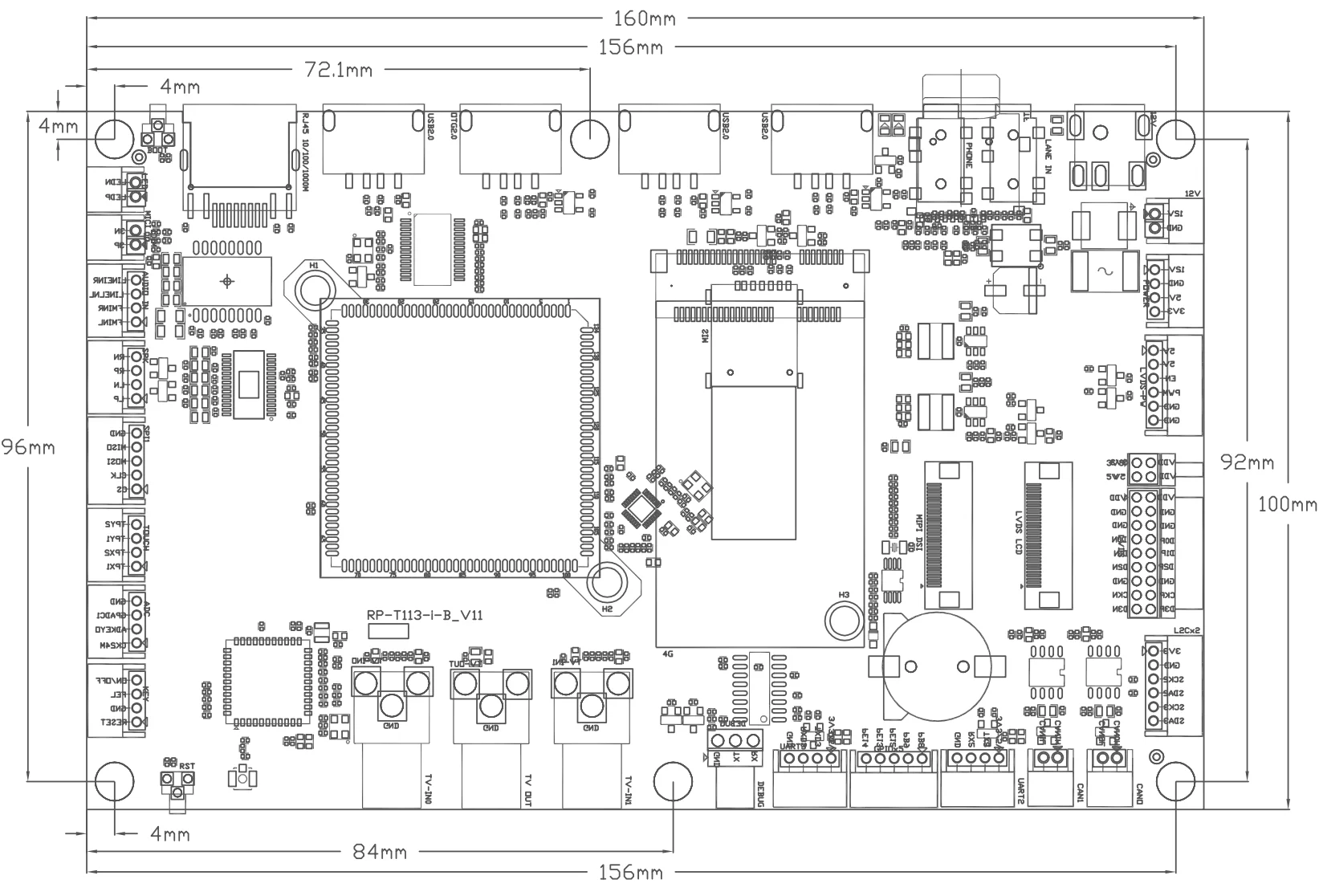

Tamaño de la placa base
160 mm de largo * 100 mm de ancho * 12 mm de alto
CPU
CPU ARM CortexTM-A7 de doble núcleo AllWINNER RPT113-i
Memoria
Estándar 256 MB/512 MB DDR3
memoria
EMMC 5.1 viene de serie con 4 GB y, opcionalmente, tiene 8G
Gestión de energía
Diseño discreto
Voltaje de funcionamiento
5V 500mA
sistema de soporte
Linux5.4 QT5.12.5
temperatura de trabajo
-10 a +75 grados

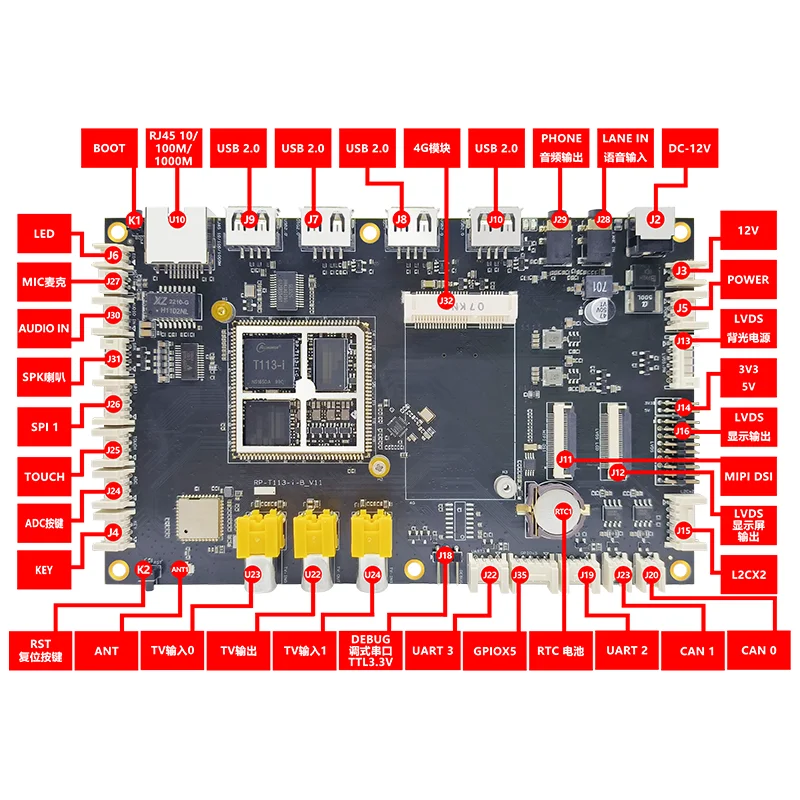

Interfaces de uso común en placas base
USB
4 puertos USB, 1 OTG2.0, 3 USB2.0
Salida de voz
1 salida de canal izquierdo y derecho de auriculares, 1 salida de LANE
Simular entrada de voz
Entrada de voz analógica de 3 vías
Módulo 4G
Admite red completa 4G EC20 CAT1
CVBS
2 entradas CVBS, 1 salida CVBS
CAN
Autobús CAN de 2 vías

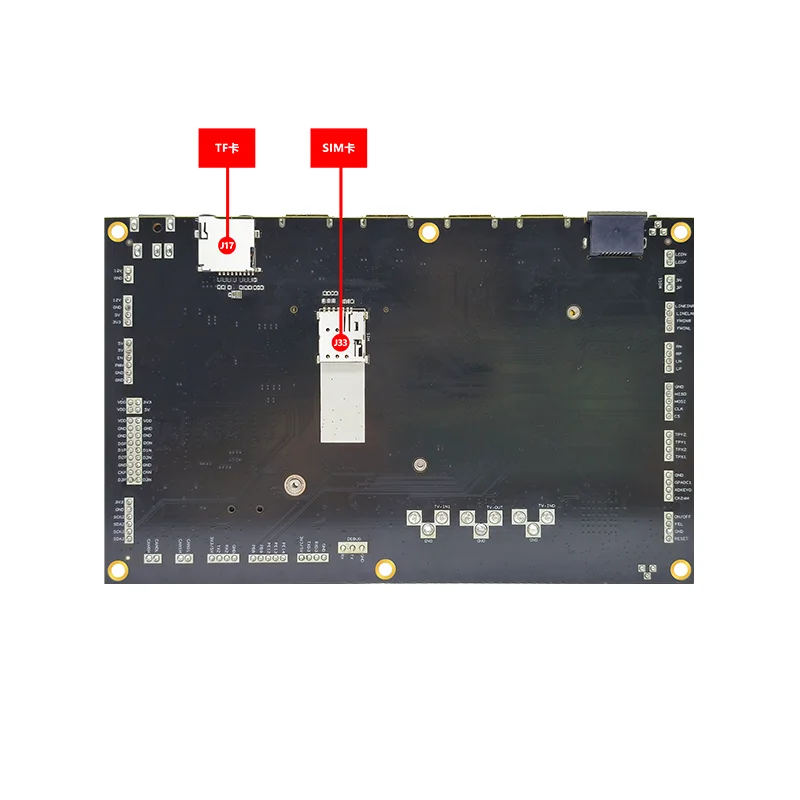

Tarjeta TF
Portatarjetas TF unidireccional
pantalla táctil
Pantalla táctil resistiva de 4 hilos
UART
Puerto serie de 3 vías, UART0 es el puerto serie de depuración
UART2 se puede configurar en RS232, UART3 es TTL
GPIO
GPIO de 5 vías
I2C
I2C de 2 vías
ALCANCE
2 entradas analógicas ADC
SPI
Interfaz SPI de 1 vía
WIFI
Compatible con WIFI (AP6212)
Bluetooth
1 canal 4,2G Bluetooth+BLE (AP6212)
Ethernet
Ethernet unidireccional de 100 M (RMII IP101GR)
LVDS
Una única salida 6/8 LVDS, hasta 1280x800
MIPI
Una salida MIPI DSI, hasta 1280x800
pantalla táctil
Admite pantalla táctil I2C
Luz LED
Luces LED GPIO controlables
RTC
Chip de reloj HYM8563 RTC, el consumo de energía es inferior a 1uA
Actualización del sistema
Admite actualización USB local
proyecto
más pequeño
típico
máximo
Parámetros de potencia
Voltaje
9V
12V
15V
ondulación
--
50 mV
RTC (HYM8563)
0,3uA
0,9uA
1,2uA
Incluye prueba de corriente de backplane
Corriente de arranque
12 mA
35 mA
62 mA
Corriente de reposo del escritorio
28 mA
medio ambiente
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-10℃
--
75℃
temperatura de almacenamiento
-40℃
-0℃
100℃
