Paquete
Descripción
Nombre de la lista de accesorios de la placa central PRO-T507
Número de pieza
configurar
Detalles
Precio de venta
impuesto incluido

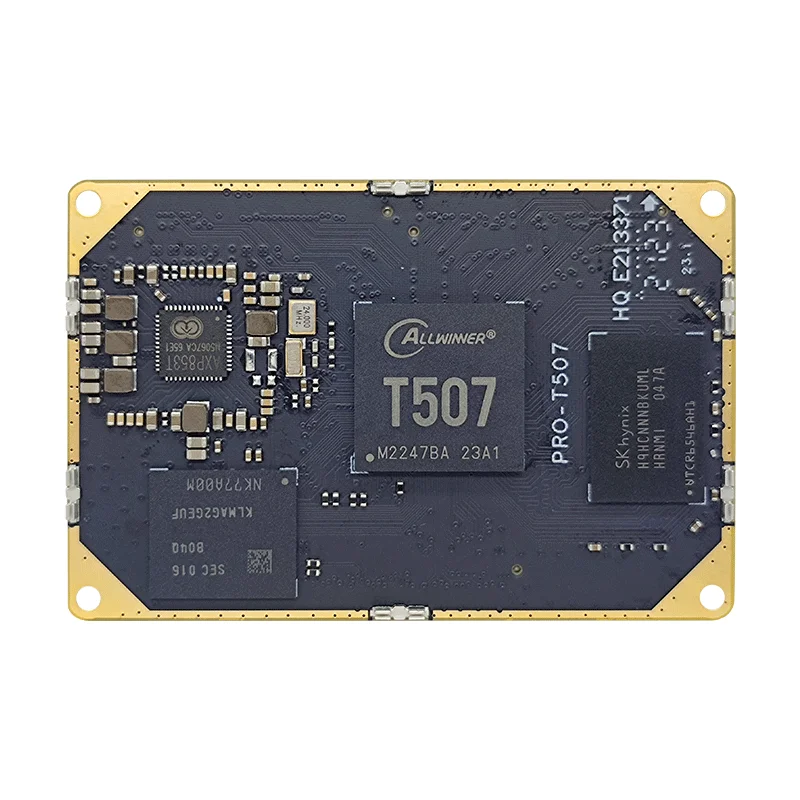

Placa central PRO-T507 2+16 de grado industrial
C144

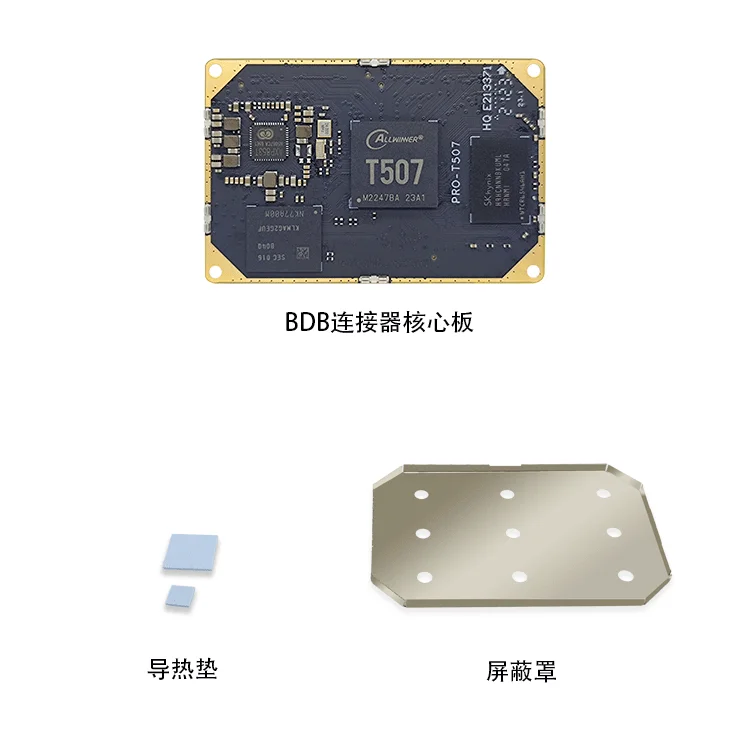

Método de conector BDB/con cubierta protectora + almohadilla térmica
Estándar
$75
Placa posterior PRO-BOX-T507 2+16
BC151
Configuración estándar: disipador de calor + antena WIFI + fuente de alimentación de 12 V + batería RTC + cable USB + puerto serie de depuración
Estándar
$114
USDK001
Correspondiente al paquete comprimido SDK del disco de red
Opcional
$33
Principales indicadores de hardware

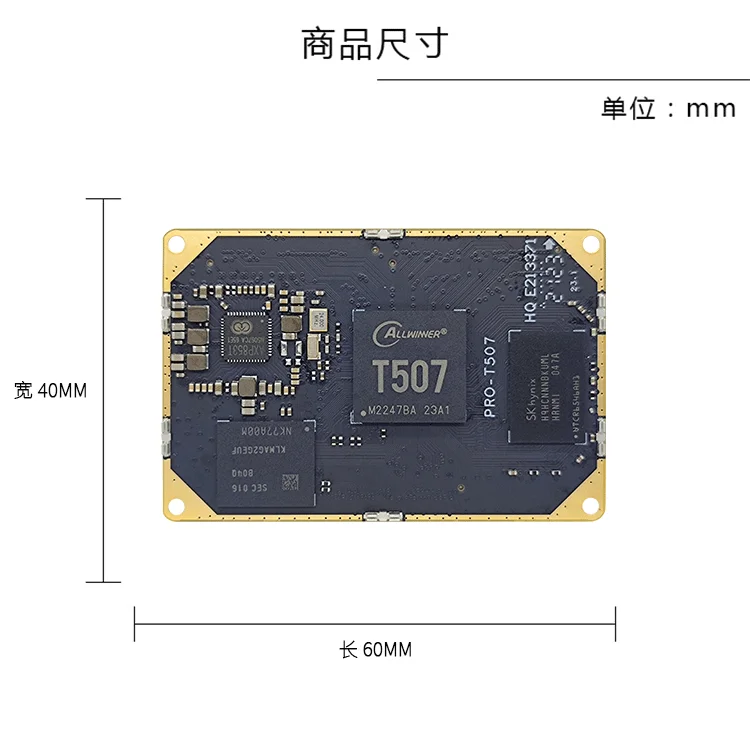

tamaño
L60 mm x ancho 40 mm x alto 4,7 mm
CPU
Allwinner T507 de cuatro núcleos con reloj a 1,5 GHz
GPU
GPU Mali-400 G31
RAM
Estándar LPDDR4 2G (lote 1G/4G opcional)
memoria
Estándar eMMC 8G (lote 4G/16G/32G/64G opcional)
gestión de energía
AXP853T admite interruptor de llave en espera
Voltaje de funcionamiento
El voltaje de entrada es de 5 V y la potencia máxima es inferior a 2 W (sin ningún periférico)
sistema de soporte
Android/Linux+QT
temperatura de trabajo
-40 a +85 grados Grado industrial
vida
La vida útil continua es de más de 5 años.
Interfaz común de la placa central
Interfaz USB
4 canales independientes, uno de los cuales es OTG
Puerto serie UART
6 canales de nivel TTL de 3,3 V, uno de los cuales es Debug
Interfaz GPIO
98 GPIO (Nota: con función de multiplexación)
Interfaz PWM
Nivel PWM de 3,3 V de 6 canales (Nota: con función de multiplexación)
Pantalla LVDS
Soporte máximo LVDS de 1 canal 1920x1080 1080P 60fps
Pantalla RGB
Salida RGB 888 de 1 canal, soporte máximo 1920x1080 1080P 60fps
Pantalla HDMI
1 salida HDMI admite salida 4K 60fps
Salida CVBS
1 salida CVBS
salida de voz
Salida de canal izquierdo y derecho de 1 canal, amplificador de potencia de 5W conectado a la placa inferior
Autobús CAN
1 bus CAN BUS 2.0
Interfaz SDIO
2 interfaces SDIO, una tarjeta TF y la otra conectada a WIFI
Interfaz ADC
Interfaz ADC de 2 canales
Interfaz I2C
Interfaz I2C de 5 vías
Interfaz SPI
Interfaz SPI de 1 vía
Ethernet
Interfaces duales Ethernet, GMAC y EMAC PHY
potencia de salida
Salida de potencia multicanal 1,8 V 3,3 V
Actualización del sistema
Admite actualización USB local
Lista de soporte de funciones PRO-T507 y controladores
lista de funciones
Android 10.0
Núcleo de Linux 4.9
QT5.12,5
Núcleo de Linux 4.9
función de hardware
Pantalla LVDS de 10,1 pulgadas + toque I2C (1204x600)
√
√
Pantallas duales 8 LVDS 1920x1080
√
√
Pantalla RGB de 7 pulgadas 1024*600
√
√
Interfaz HDMI
√
Interfaz LVDS
√
√
salida de TV
Interfaz de pantalla capacitiva
√
√
Cámara USB
√
Interfaz USB HOST
√
√
Interfaz USB OTG HOST
√
√
Interfaz de dispositivo USB OTG
√
√
Interfaz de cámara MIPI
Se pueden ingresar o generar 4 canales GPIO
√
√
Botón ADC0
√
√
SDIO AP6236 WIFI 150Mbps
√
√
SDIO AP6236BT 4.2
√
Ethernet RTL8211F 10M/100M/1000M
√
√
Ethernet IP101GR 10M/100M
√
√
Recepción infrarroja
trompeta
√
√
micrófono
√
puerto serie
√
√
Tarjeta TF
√
√
Ahorro de tiempo RTCHYM8563
√
√
Comunicación 4G EC20
√
√
perro guardián
√
√
ALCANCE
Lista de conductores
Controlador PMIC AXP858
√
√
Controlador Ethernet RTL8201CP
√
√
Controlador SDIO WIFI+BT AP6236
√
√
Controlador serie UART
√
√
Controlador de pantalla LVDS
√
√
Controlador de pantalla táctil I2C
√
√
Controlador de ahorro de tiempo RTC
√
√
Controlador de salida CVBS
Controlador EC20
√
√
Controlador SPI
√
√
Controlador ADC
√
√
Controlador I2C
√
√
Unidad PWM
√
√
Controlador SDIO
√
√
Controlador GPIO
√
√
Controlador USB
√
√
Función de software
Visualización simultánea en pantalla dual
√
Visualización de pantalla dual (LVDS_HDMI)
√
Visualización de pantalla dual (RGB_HDMI)
√
Vista previa de cámara dual USB al mismo tiempo
√
Punto de acceso WIFI
√
USB a serie
√
√
USB a puerto de red
√
√
Receptor milagroso WIFI
√
restablecer
√
despertarse del sueño
√
proyecto
mínimo
típico
máximo
Parámetros de potencia
Voltaje
4,5 V
5V
5,5 V
ondulación
--
50 mV
120mV
actual
235 mA
--
--
corriente de suministro
(No se conectan otros periféricos)
Corriente de encendido
247 mA
369 mA
720 mA
Reproducir sonido
265 mA
345 mA
565 mA
corriente de suministro
(conectado a la pantalla)
medio ambiente
Humedad relativa
--
65%
75%
Temperatura de funcionamiento
-40℃
--
85℃
temperatura de almacenamiento
-50℃
0℃
100℃
