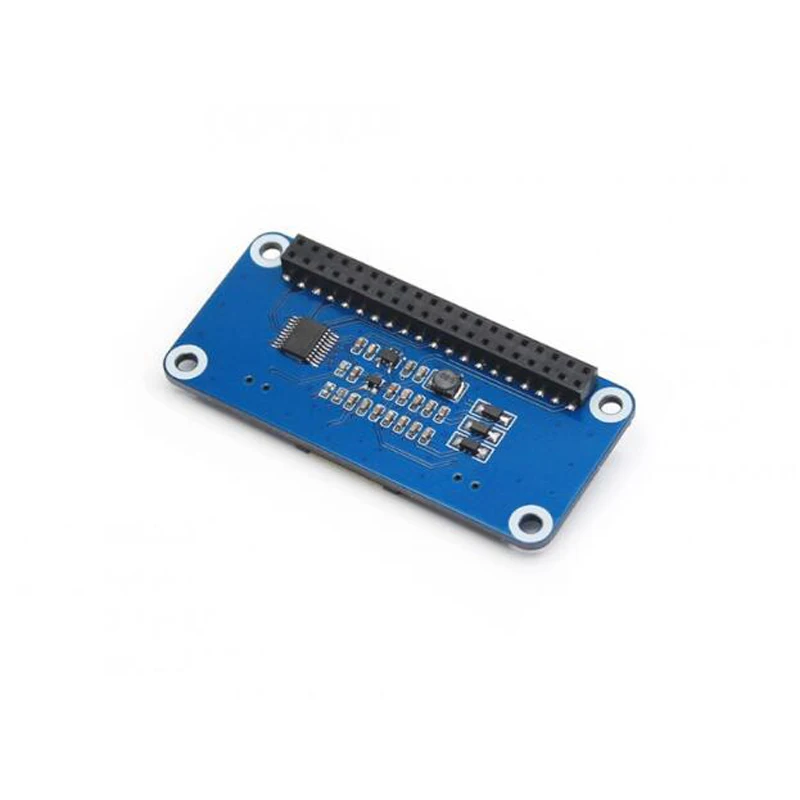

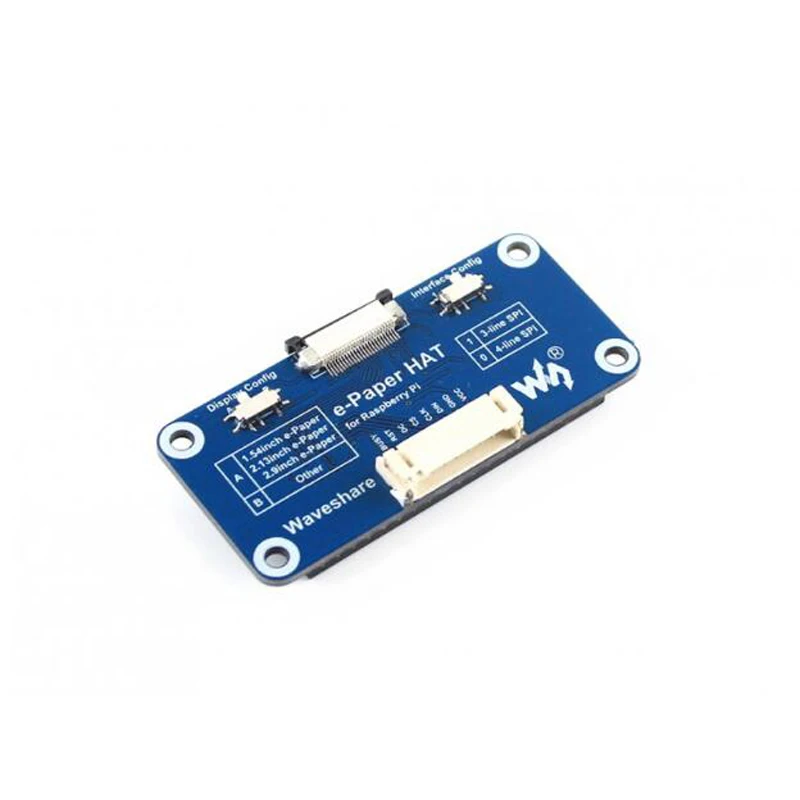

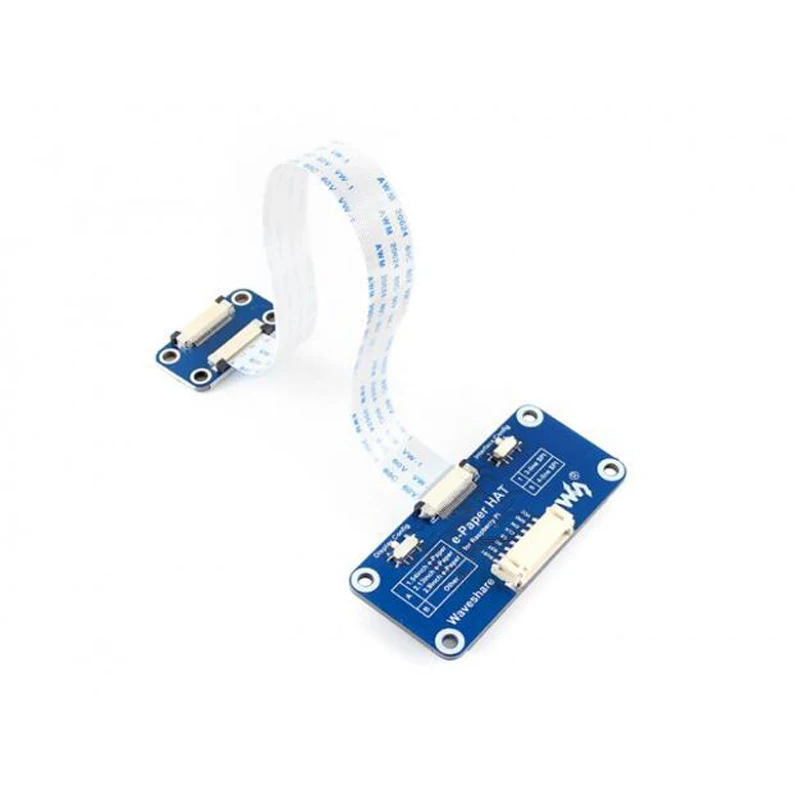

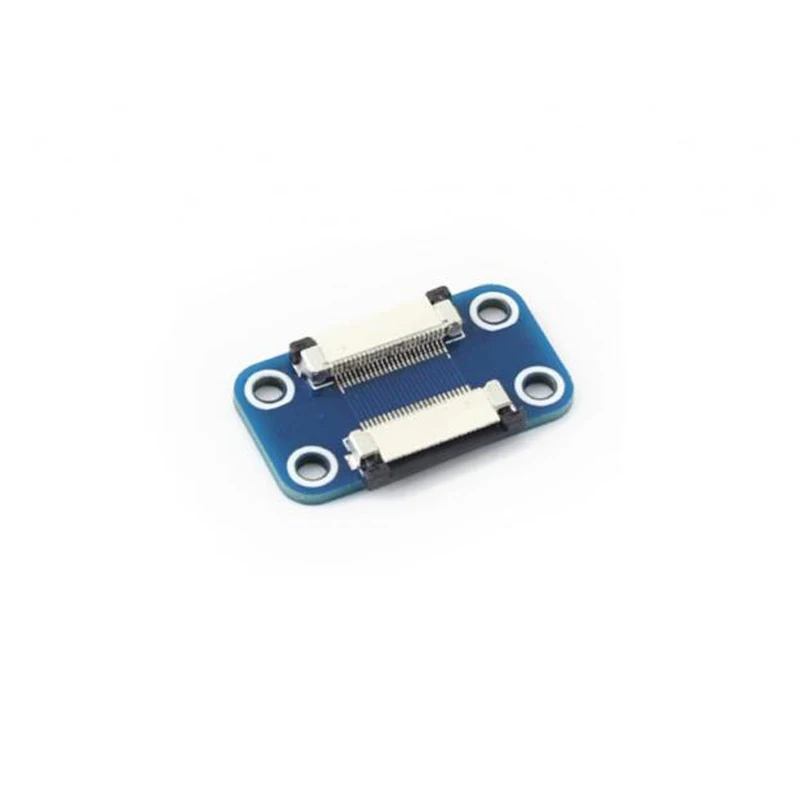

Placa controladora de pantalla de tinta de papel electrónico, sombrero Raspberry Pi, puerto GPIO de 40 pines, SPI de 3 cables/4 cables SPI para Raspberry Pi series/Jetson Nano

Descripción general

Esta es una placa controladora universal para paneles sin procesar e-Paper, que se puede utilizar para controlar varias interfaces SPI e-Paper de Waveshare.

Características

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

• Interfaz SPI, para conectarse con otras placas controladoras como Raspberry/Arduino/Nucleo, etc.

• Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32)

Especificaciones

• Voltaje de funcionamiento: 3,3 V ~ 5 V

• Interfaz: SPI de 3 hilos, SPI de 4 hilos

• Dimensión del contorno: 65 mm × 30,2 mm

• Tamaño del orificio de montaje: 3,0 mm

Interfaz

SYMBOL

DESCRIPCIÓN

VCC

3,3 V ~ 5 V

TIÑO

Tierra

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupada

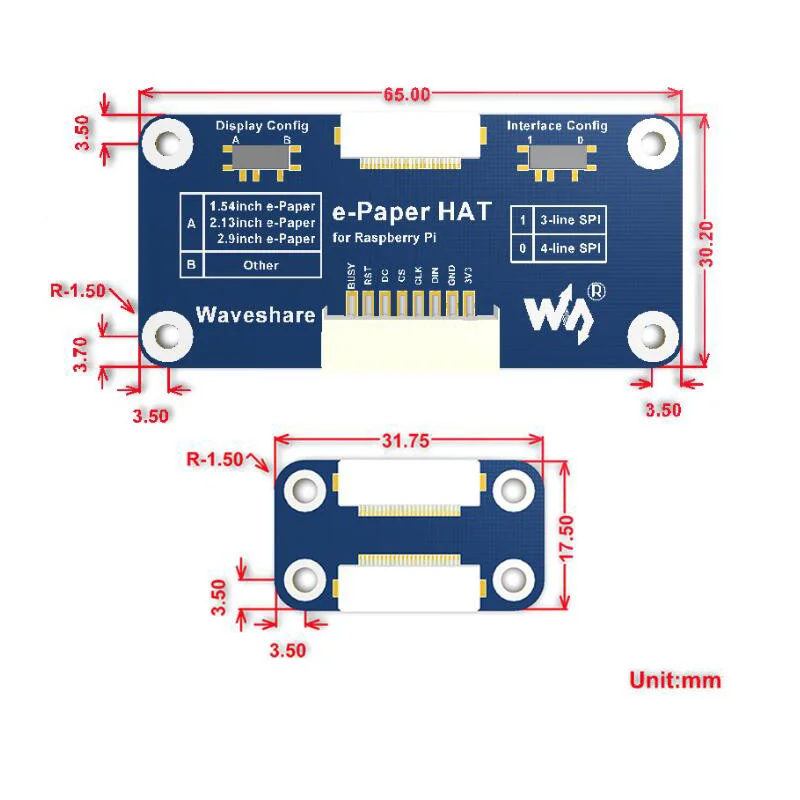

Dimensiones

Nota: el papel electrónico y el Raspberry Pi NO están incluidos.

1. Sombrero de controlador de papel electrónico x1

2. Paquete de tornillos RPi (2 piezas) x1

3. PH2.0 20 cm 8 pines x1
