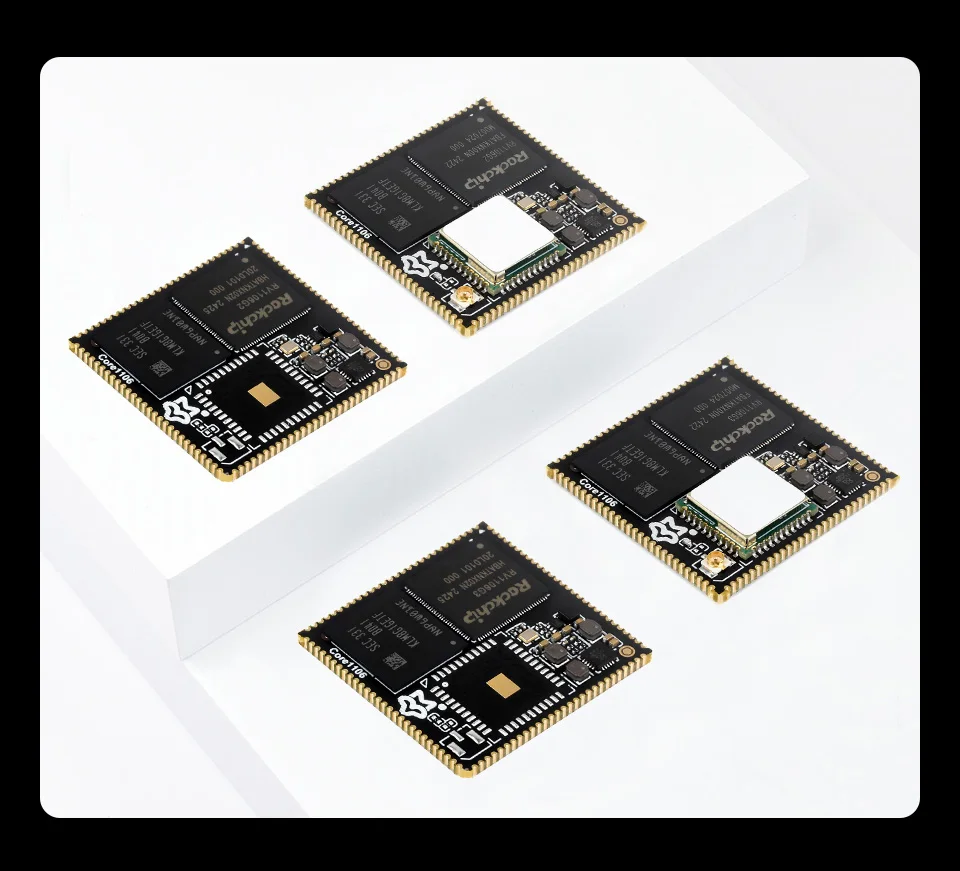

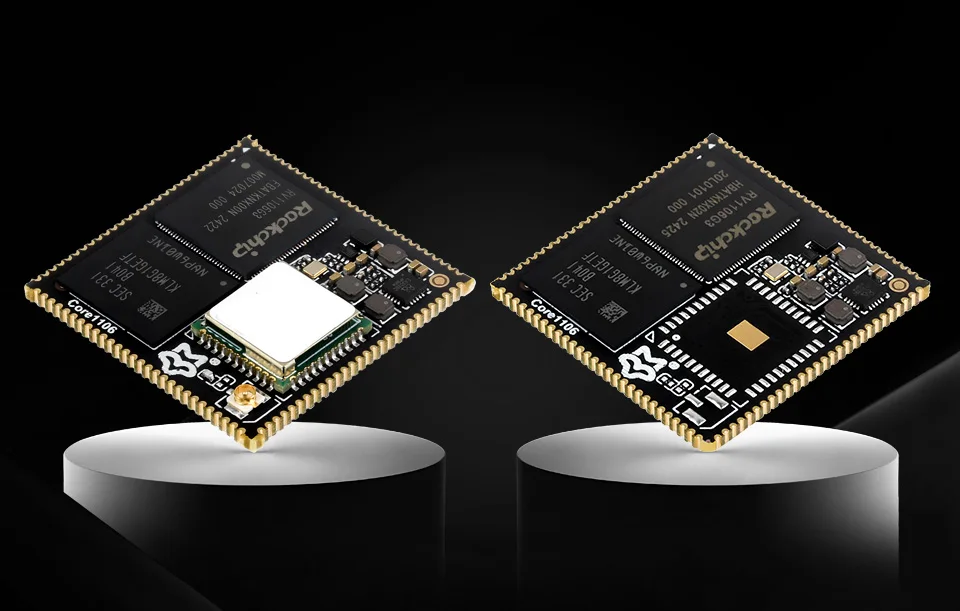

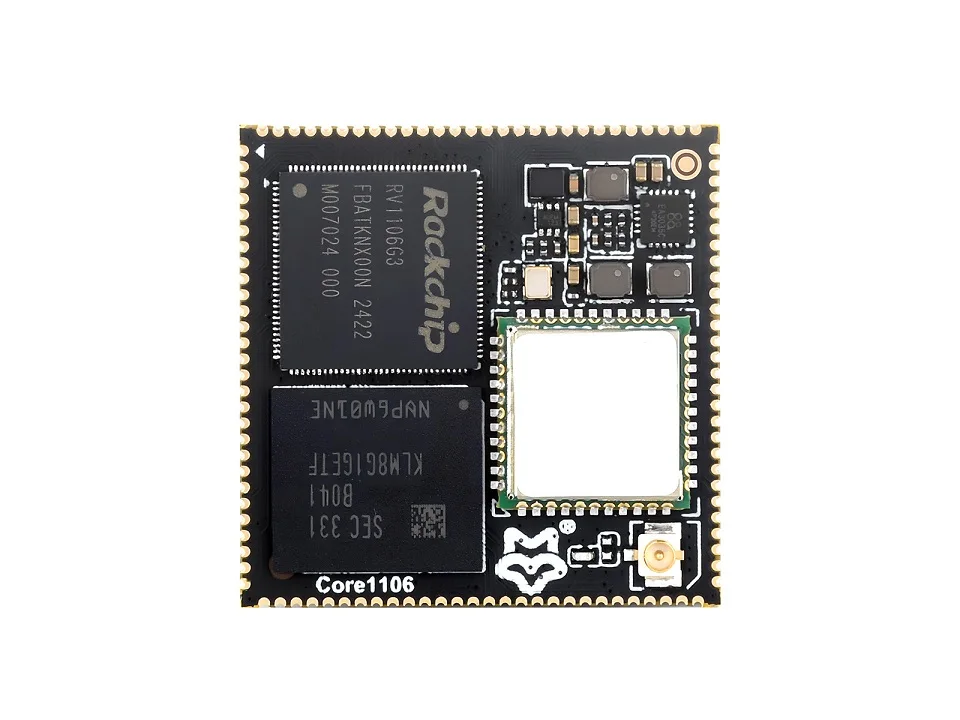

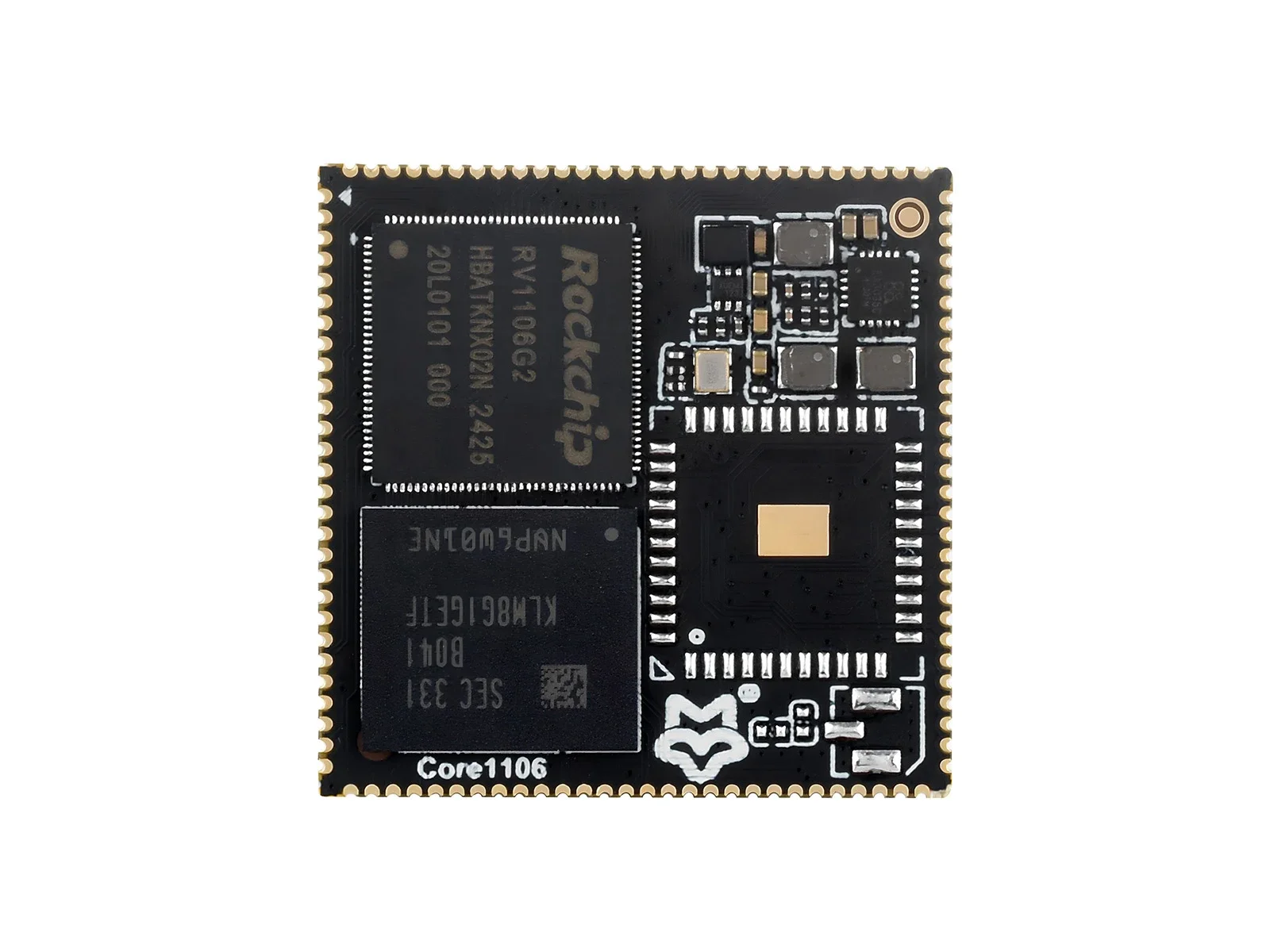

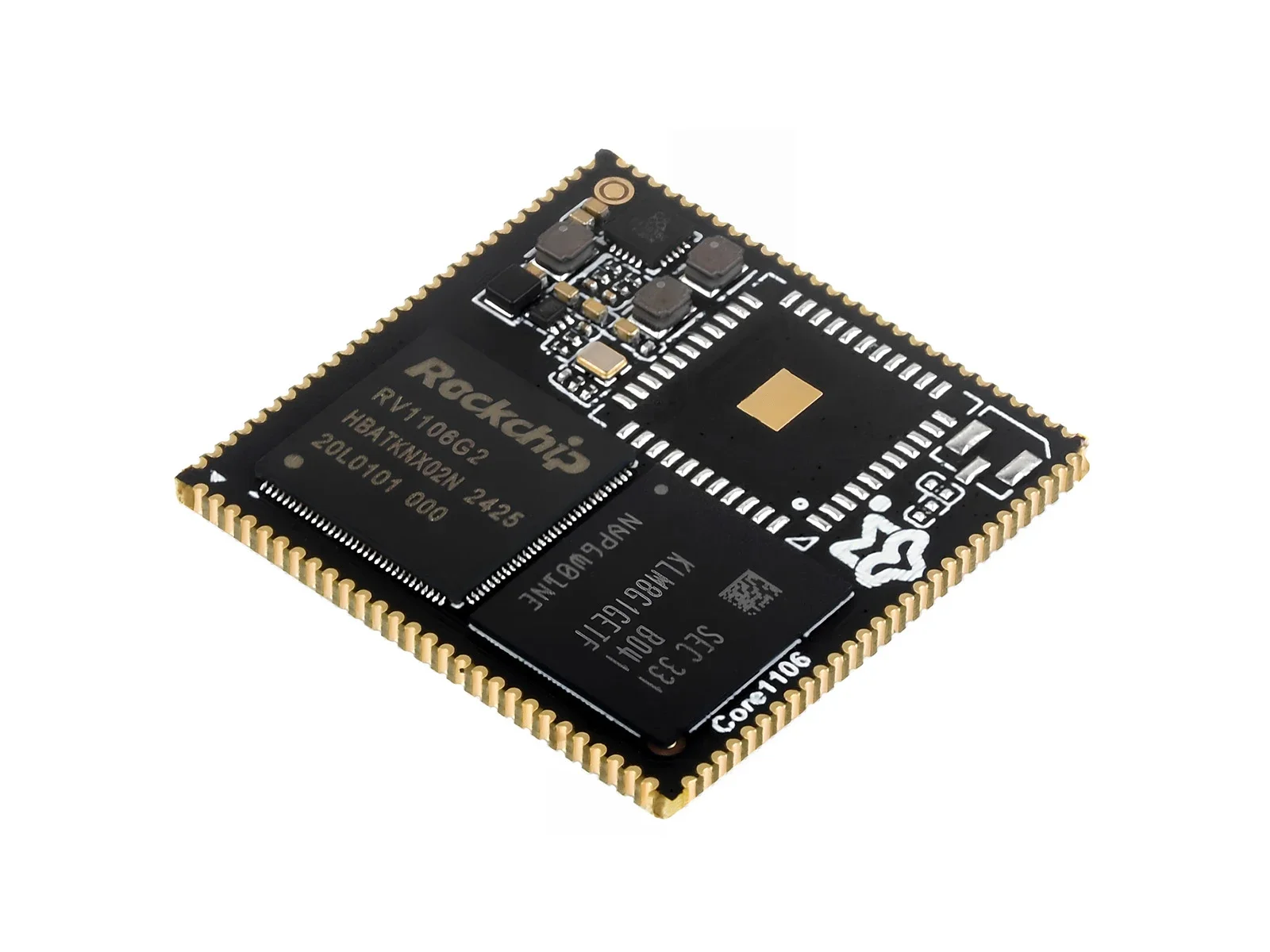

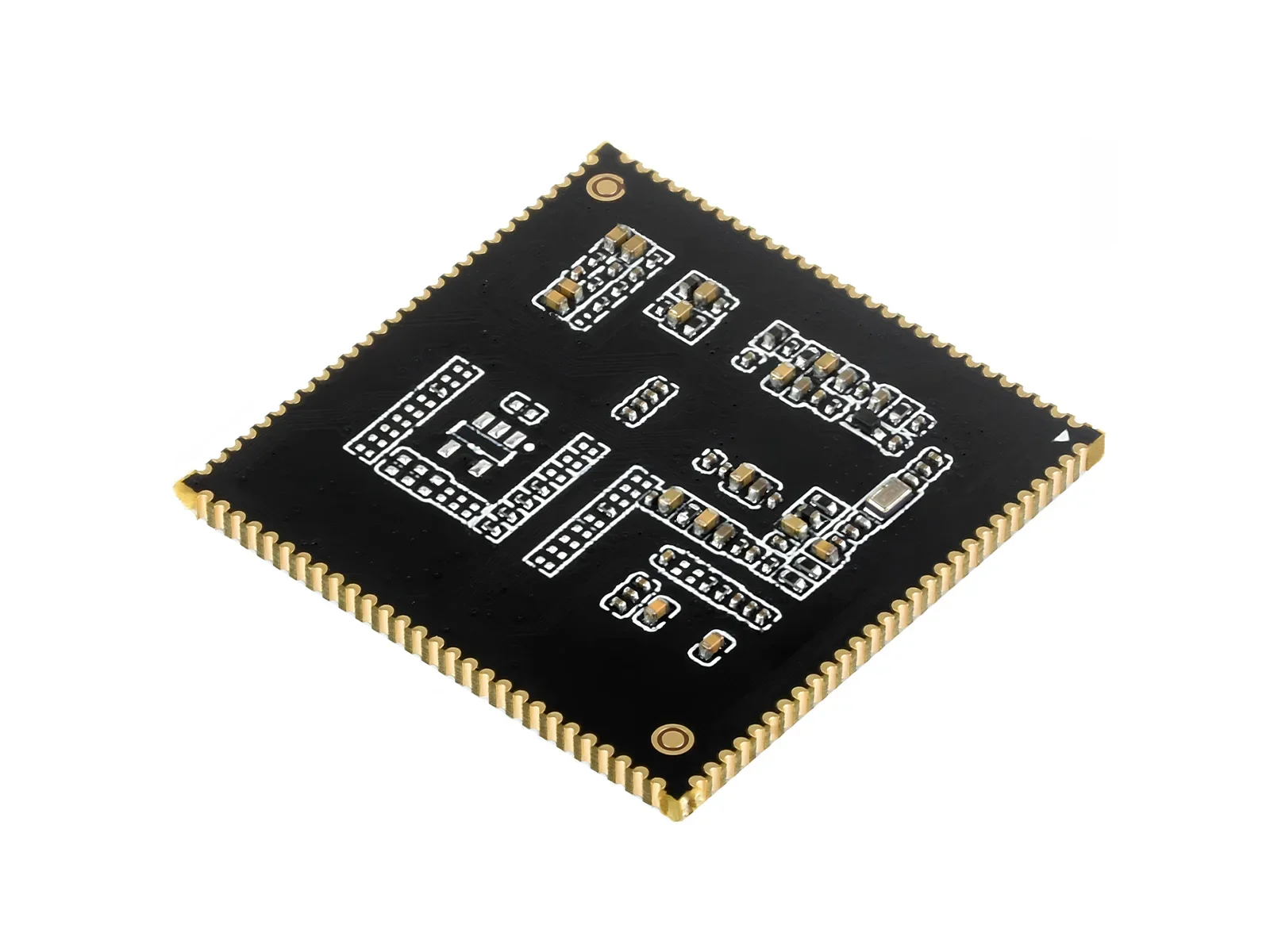

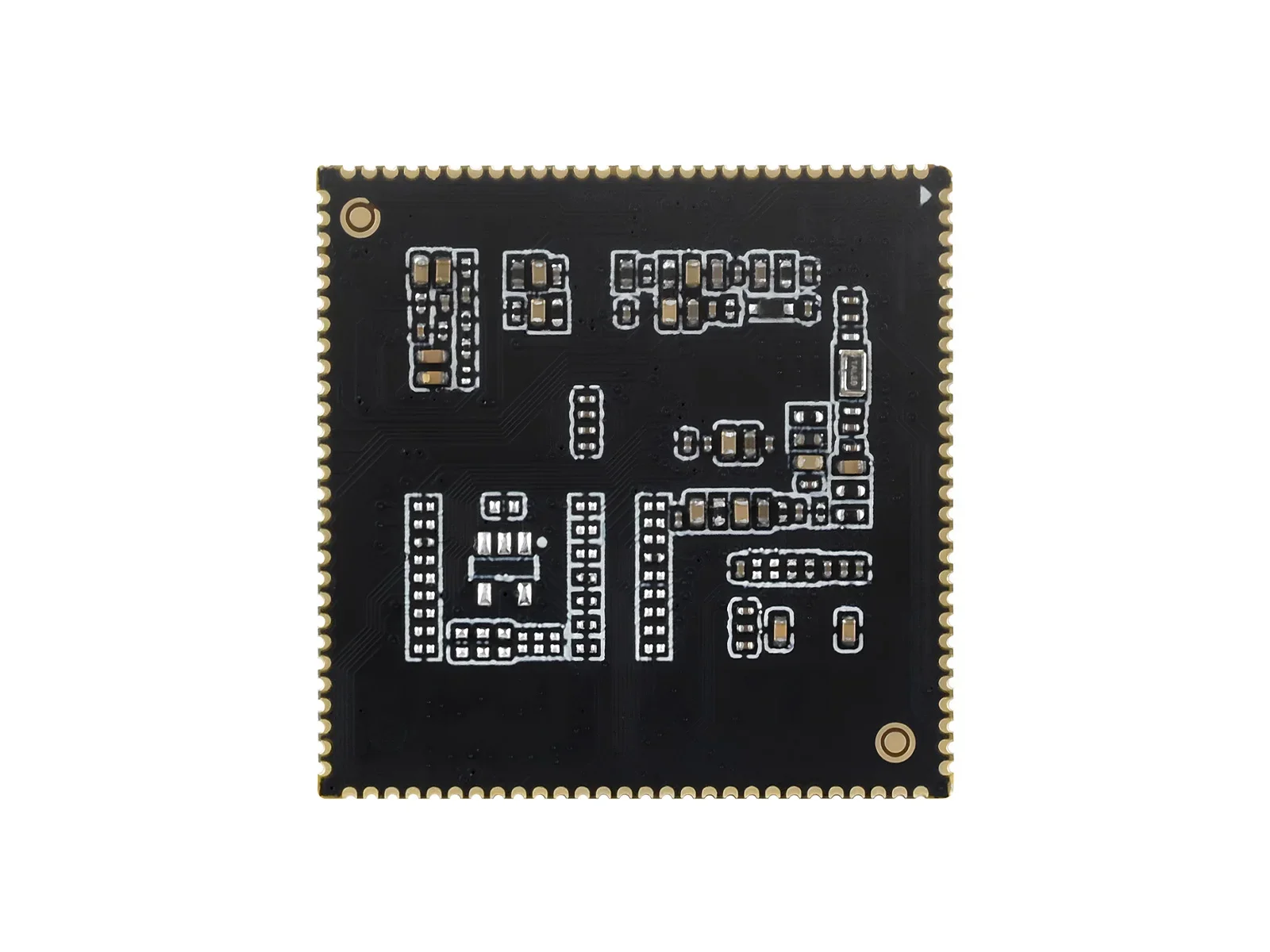

Placa central Waveshare Luckfox Core1106 8GB eMMC, basada en el chip Rockchip RV1106, integra A-RM Cortex-A7/RISC-V MCU/NPU/ISP

Basado en el chip Rockchip RV1106

ElNúcleo1106

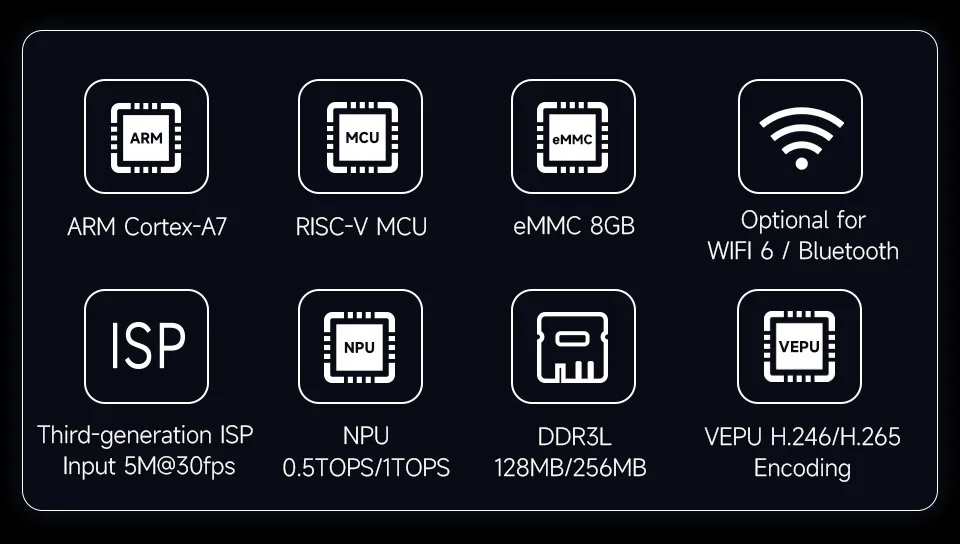

Integra CPU, NPU, ISP y otros procesadores

• Núcleo ARM Cortex-A7 de 32 bits de un solo núcleo con NEON y FPU integrados

• NPU de cuarta generación de desarrollo propio de Rockchip integrado, presenta una alta precisión informática y admite la cuantificación híbrida int4, int8 e int16.La potencia informática int8 de RV1106G3 es 1TOPS y RV1106G2 es 0,5TOPS

• ISP3.2 integrado de tercera generación de desarrollo propio, admite 5 megapíxeles, con múltiples algoritmos de mejora y corrección de imágenes como HDR, WDR, reducción de ruido multinivel, etc.

• Presenta un potente rendimiento de codificación, admite el modo de codificación inteligente y el ahorro de flujo adaptativo según la escena, lo que puede ahorrar más del 50% de la velocidad de bits del modo CBR convencional, lo que permite una calidad de vídeo de alta definición y utiliza eficientemente el espacio de almacenamiento.

• DRAM DDR3L de 16 bits incorporado, que es capaz de soportar amplitudes de banda de memoria exigentes

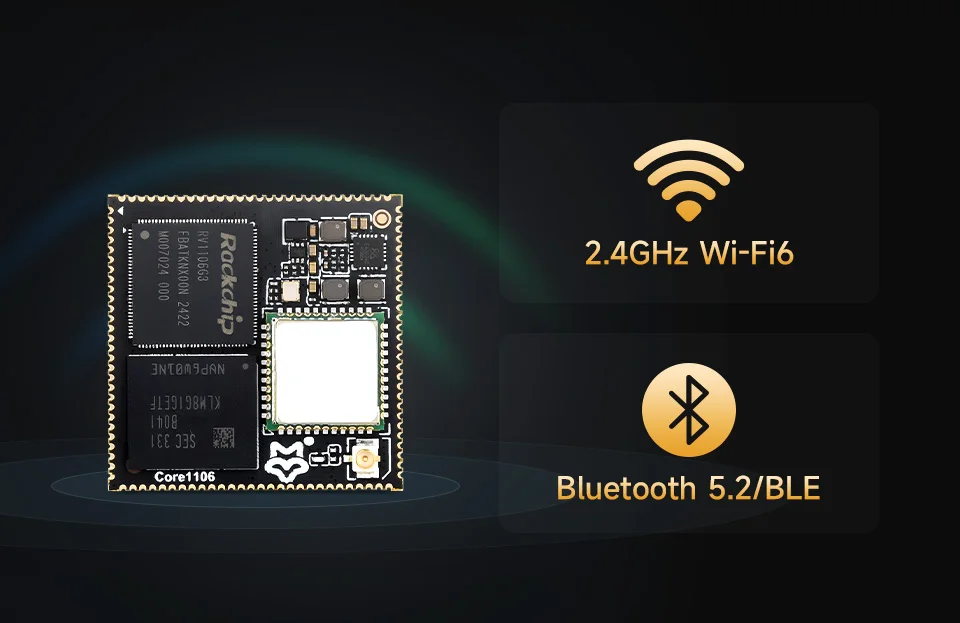

Módulo integrado WiFi 6 de 2,4 GHz y Bluetooth 5.2/BLE, que proporciona una conexión estable y una transmisión eficiente

Los recursos completos de software y hardware y una comunidad activa ayudan al desarrollo secundario

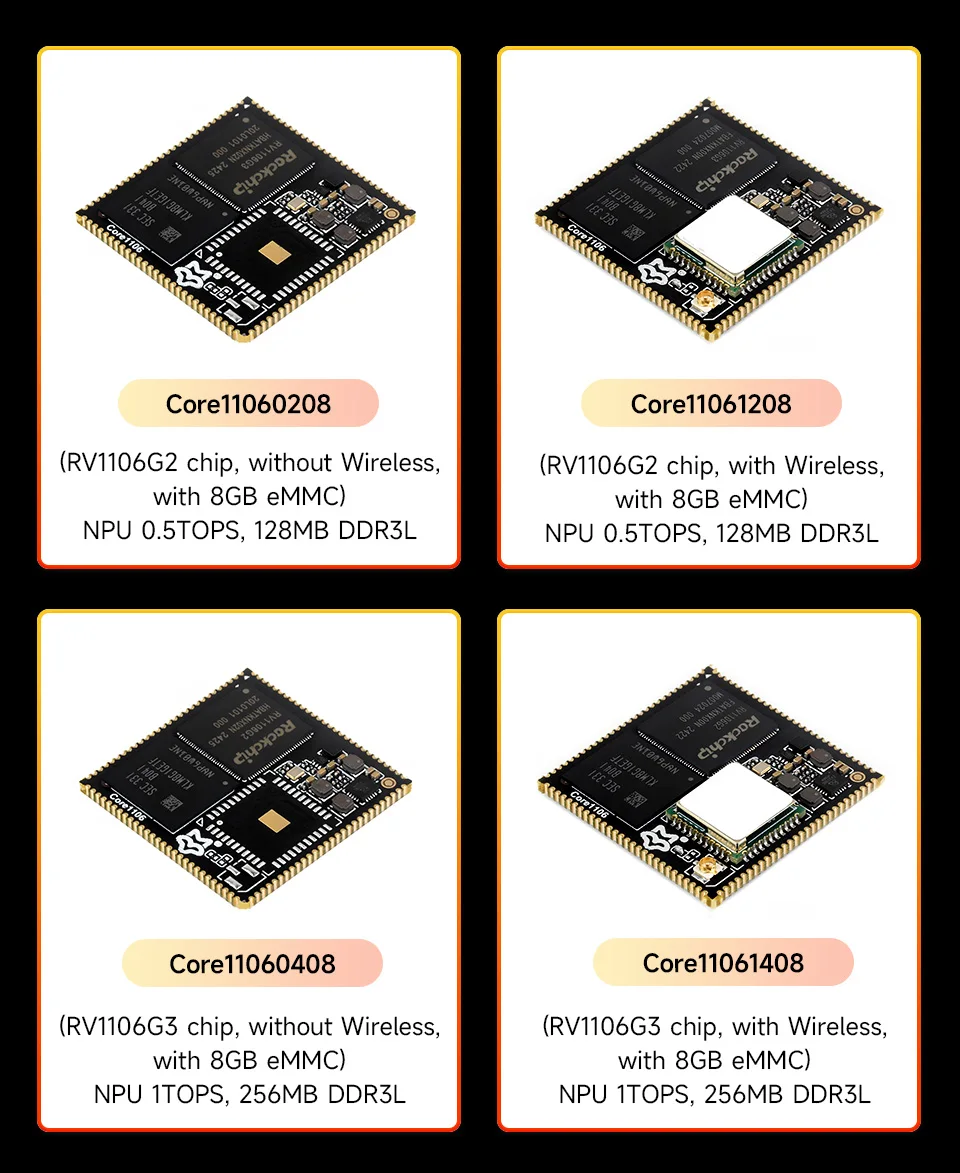

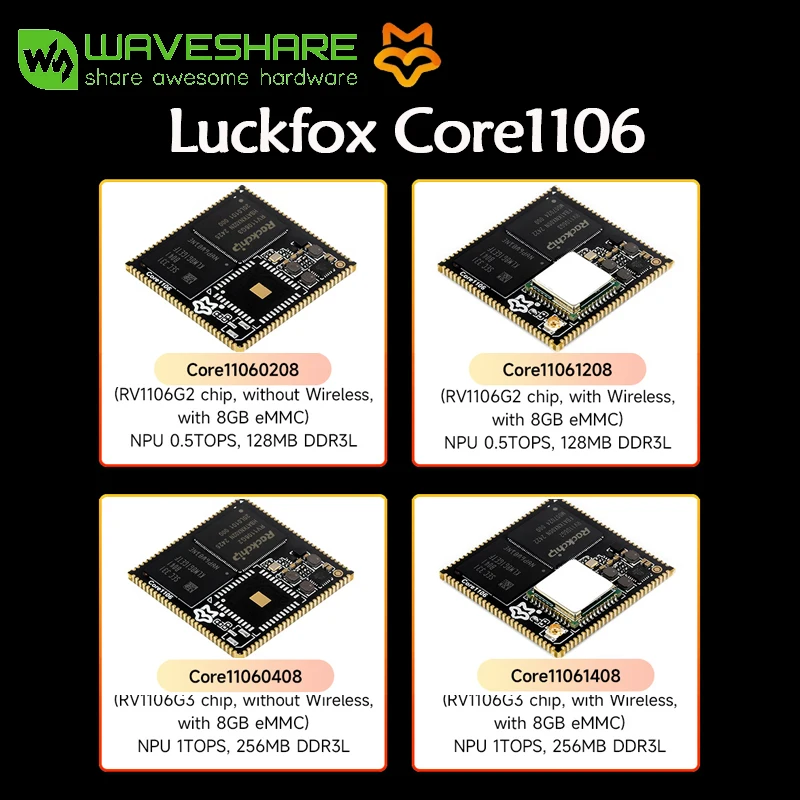

Modelo

Núcleo11060208

Núcleo11061208

Núcleo11060408

Núcleo11061408

CPU

RV1106G2

RV1106G3

Procesador

Cortex A7 a 1,2 GHz

NPU

0.5TOPS, soporta int4, int8, int16

1TOPS, soporta int4, int8, int16

ISP

Admite entrada 5M@30fps

Codificación de vídeo

Codificación de hardware, compatible con MJPEG, H264, H265

Memoria

128 MB DDR3L

256 MB DDR3L

Interfaz de visualización

RGB paralelo de 18 bits × 1

Interfaz de cámara

MIPI CSI 2 carril × 2 o MIPI CSI 4 carril × 1

Micrófono

Interfaz de micrófono diferencial analógico × 2

Salida de audio

FUERA × 1

USB

Host/dispositivo USB 2.0

WIFI/Bluetooth

/

2,4 GHz WIFI 6 y Bluetooth 5.2/BLE

/

2,4 GHz WIFI 6 y Bluetooth 5.2/BLE

Puerto Ethernet

Controlador Ethernet 10/100M y PHY integrado

Almacenamiento predeterminado

eMMC5.1 (8GB)

Otros recursos

I2S × 3, I2C × 5, SPI × 2, SDIO × 2, ADC × 2, UART × 6, PWM × 12

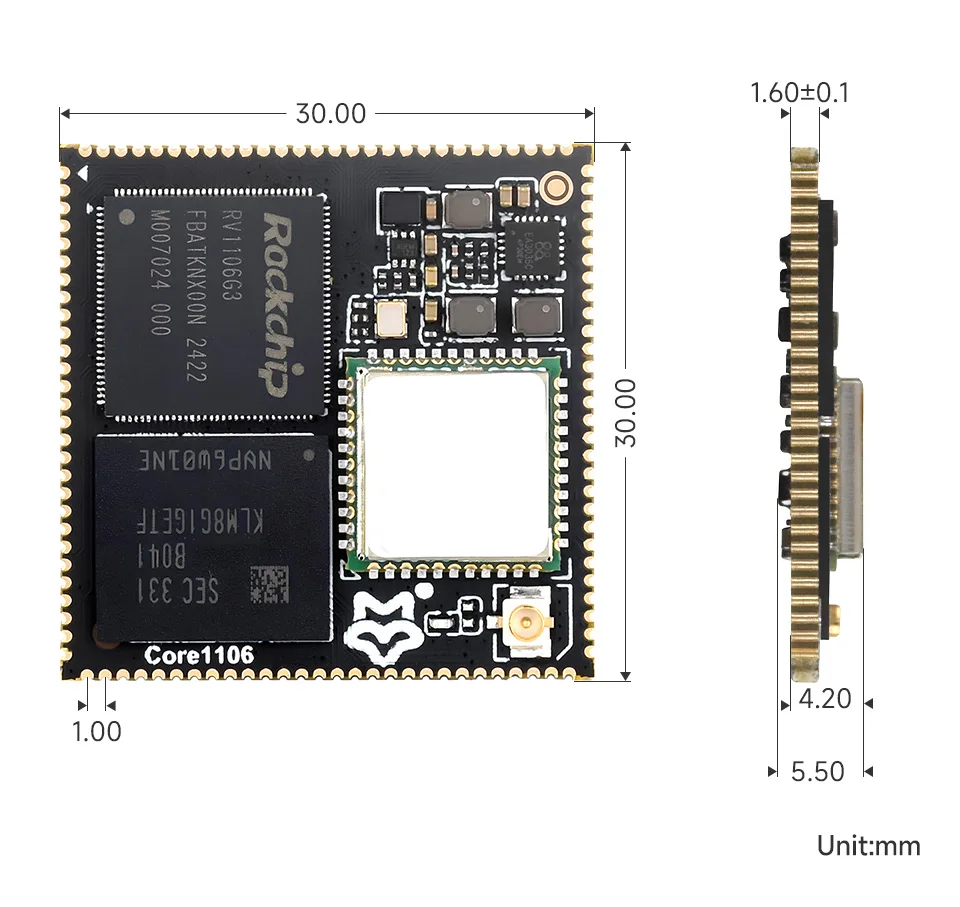

Dimensiones

30 × 30 (mm)

Agujeros almenados

112 pines

* Algunos recursos de pines están multiplexados; consulte wiki para obtener definiciones detalladas de pines.
