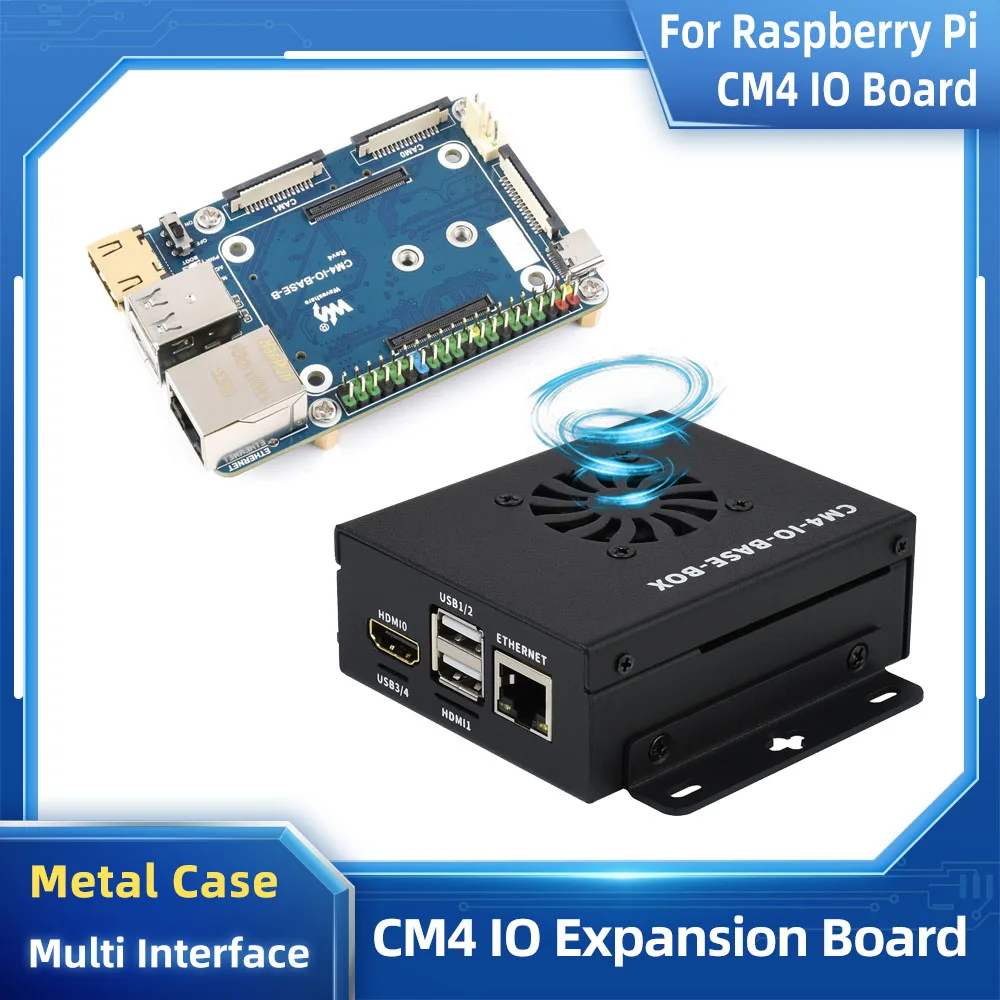

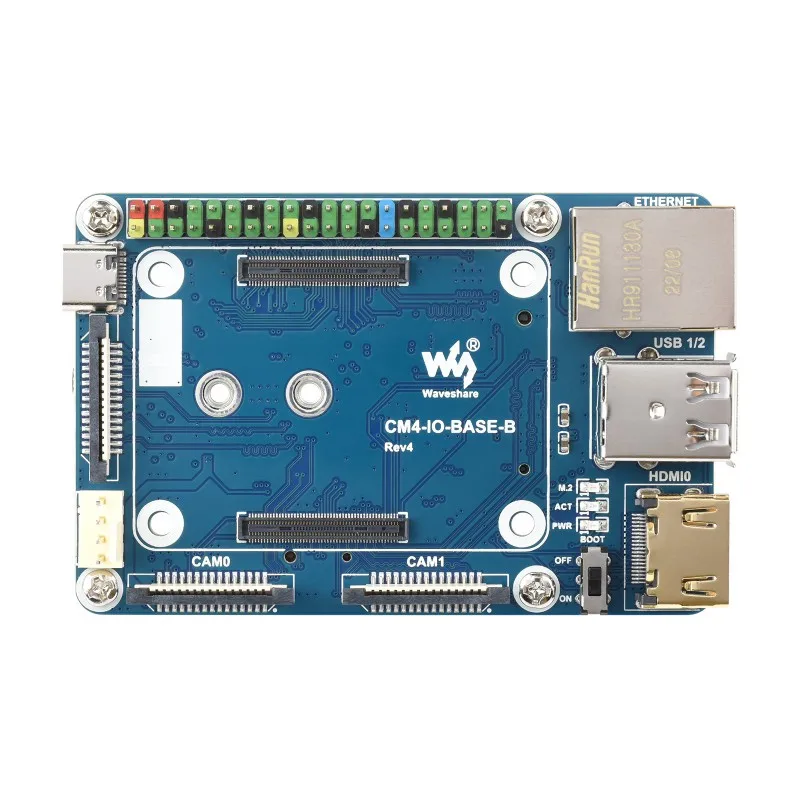

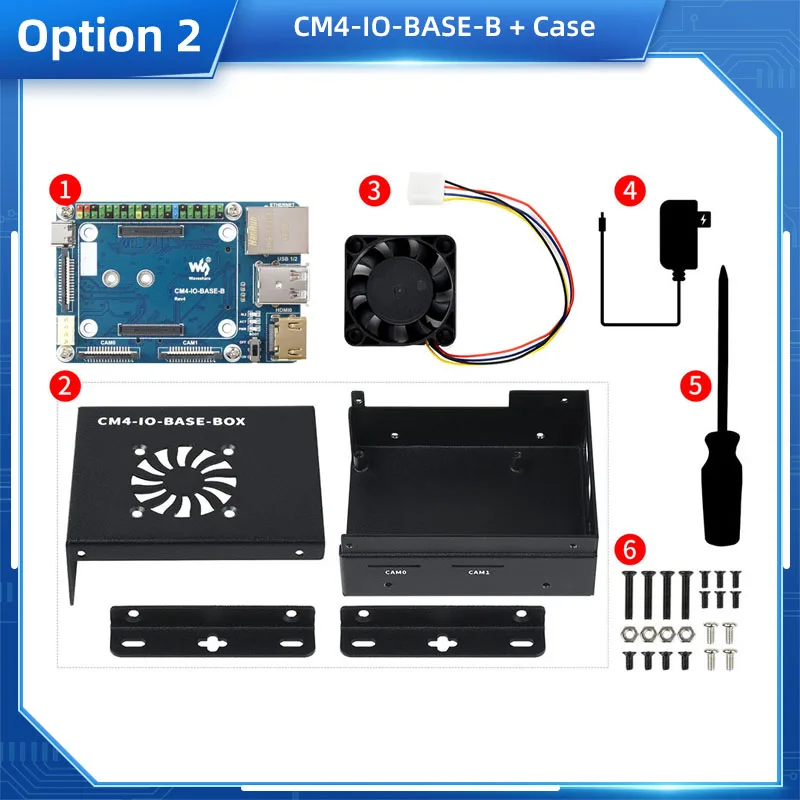

Placa Base Raspberry Pi CM4 IO con ventilador CSI DSI RTC, compatible con HDMI, USB RJ45, tarjeta SD Gigabit, puerto de ranura M.2, caja de Metal para CM4

Waveshare (Ver completa) Por dentro, rápido y fácil de construir un miniordenador

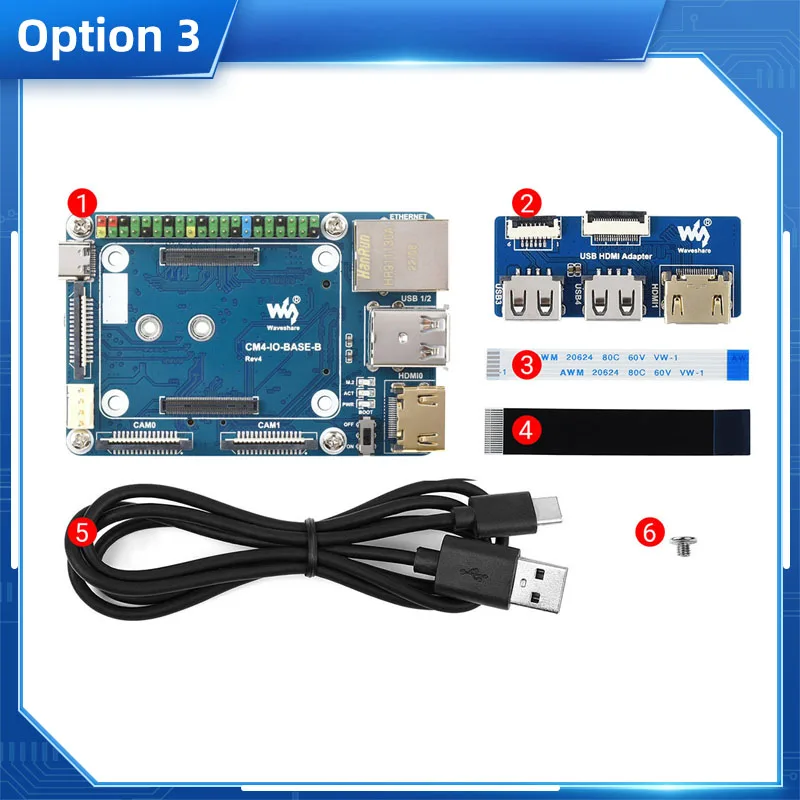

Adaptador USB HDMI + USB, 2 uds.
Expandiendo 2x conectores USB y 1x HDMI adicionales a través de FFC, además de la placa base de la CM4-IO-BASE-B, está equipado con un adaptador USB HDMI, cable FFC y cable USB, etc.

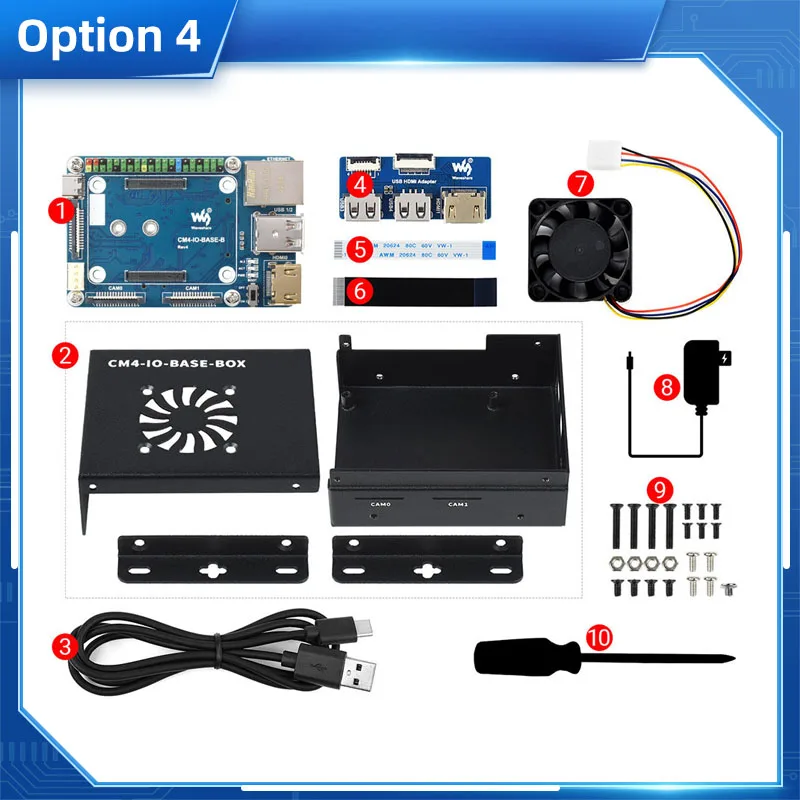

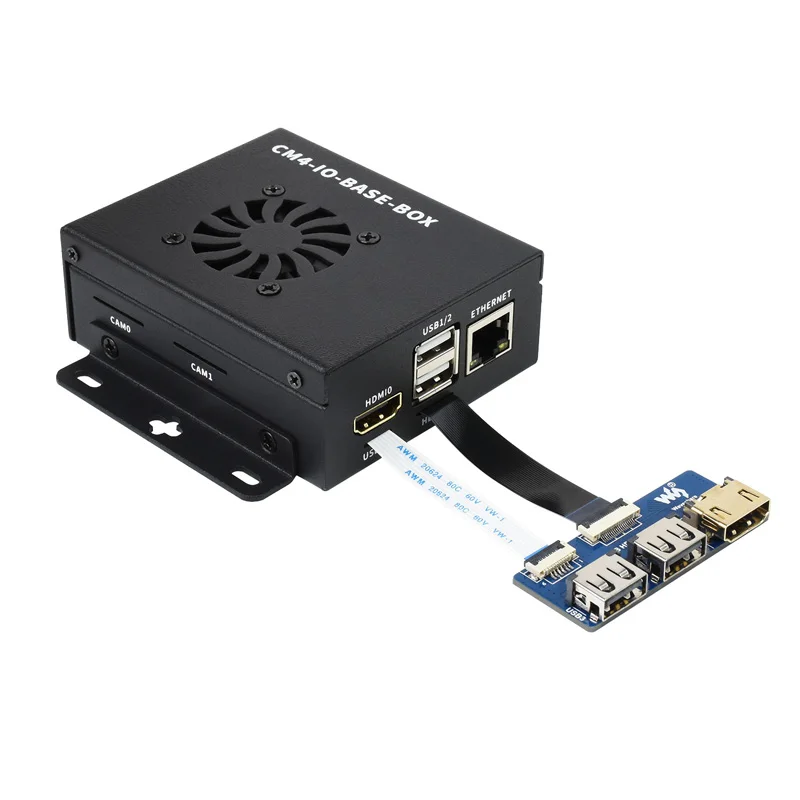

Kit Mini Ordenador + Adaptador USB HDMI
Expandiendo 2x conectores USB y 1x HDMI adicionales a través de FFC, además de la placa base de la CM4-IO-BASE-B, está equipado con una carcasa de aleación de aluminio, adaptador USB HDMI, fuente de Alimentación de 5V 3A, cable FFC y cable USB, etc.

Haz que sea fácil construir tu propia mini PC Raspberry Pi CM4

TOMA CM4

Adecuado para todas las variantes de Compute Module 4

REDES

Conector Gigabit Ethernet RJ45

M.2 M KEY, admite módulos de comunicación o unidades de estado sólido NVME

CONECTOR

Cabezal GPIO Raspberry Pi 40PIN

USB

USB 2,0 Tipo A × 2, USB 2,0 a través de conector FFC × 2

PANTALLA

Puerto de visualización MIPI DSI (conector FPC de 15 pines y 1,0mm)

CÁMARA

Puerto de cámara MIPI de 2x2 (conector FPC de 15 pines y 1,0mm).

VÍDEO

Puerto HDMI × 2 (incluye un puerto a través del conector FFC), admite salida 4K 30fps.

RTC

Reloj en tiempo real con toma de batería y capacidad para activar el módulo de cómputo 4

ALMACENAMIENTO

Enchufe de tarjeta TF para variantes Compute Module 4 Lite (sin eMMC)

VENTILADOR CABEZAL

Permite ajuste de velocidad y medición, 5V

ENTRADA ALIMENTACIÓN

5V

DIMENSIONES

85 × 56mm

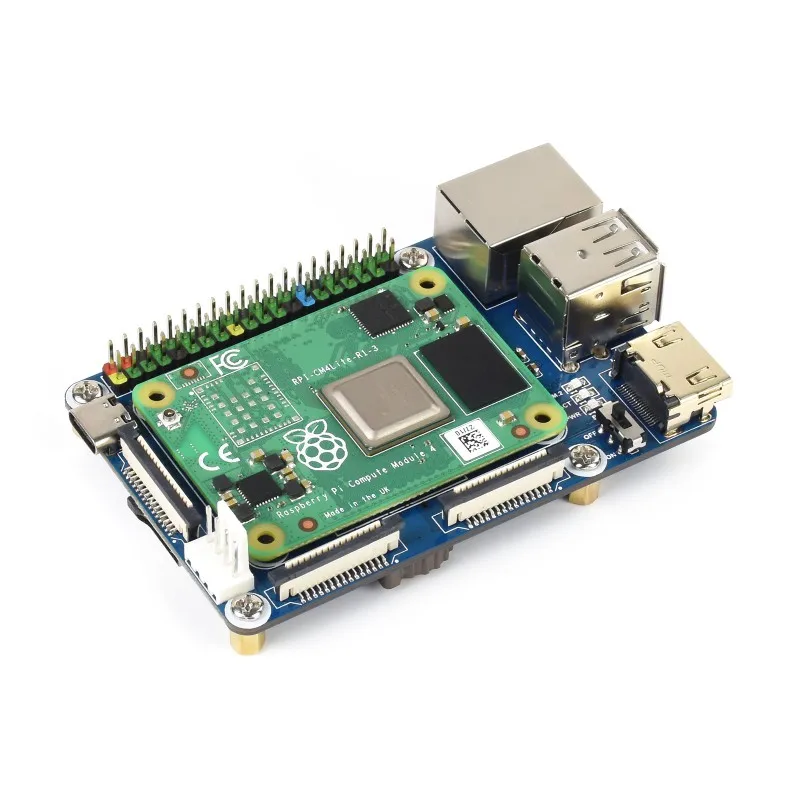

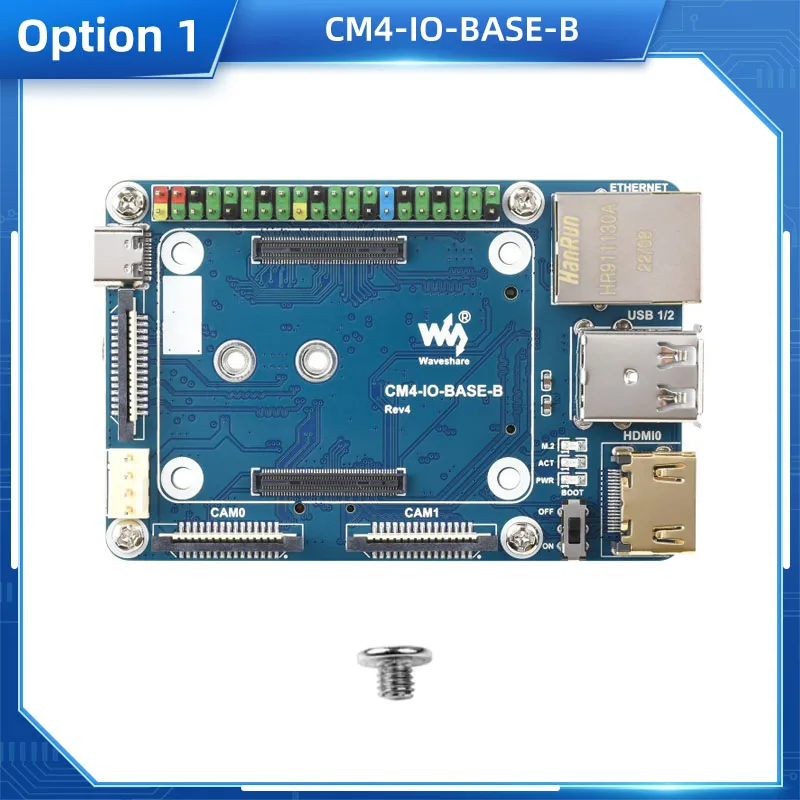

1. Enchufe CM4
   Adecuado para todas las variantes de Compute Module 4

2. Entrada de energía/programación
   Fuente de alimentación de 5V/2.5A, o utilizada para quemar eMMC

3. DISP
   Puerto de visualización MIPI DSI

4. VENTILADOR
   Para conectar el ventilador de refrigeración, permite ajustar la velocidad y medir

5. Cámara
   2x puertos de cámara MIPI CSI

6. Conector HDMI0
   Puerto HDMI0, compatible con salida 4K 30fps

7. Puertos USB 2,0
   2 puertos USB 2,0, para conectar tipos de dispositivos USB

8. Conector Gigabit Ethernet
   Conector Gigabit Ethernet RJ45, con soporte de red 10 / 100 / 1000M

9. Indicador M.2
   Indicando el estado operativo de la interfaz M.2

10. Indicador ACT
    Indicando el estado de funcionamiento de Raspberry Pi

11. Indicador PWR
    Que indica el estado de la fuente de alimentación Raspberry Pi

12. Selección BOOT
    ENCENDIDO: CM4 se iniciaría desde la interfaz de
    OFF: CM4 se iniciaría desde eMMC o tarjeta TF

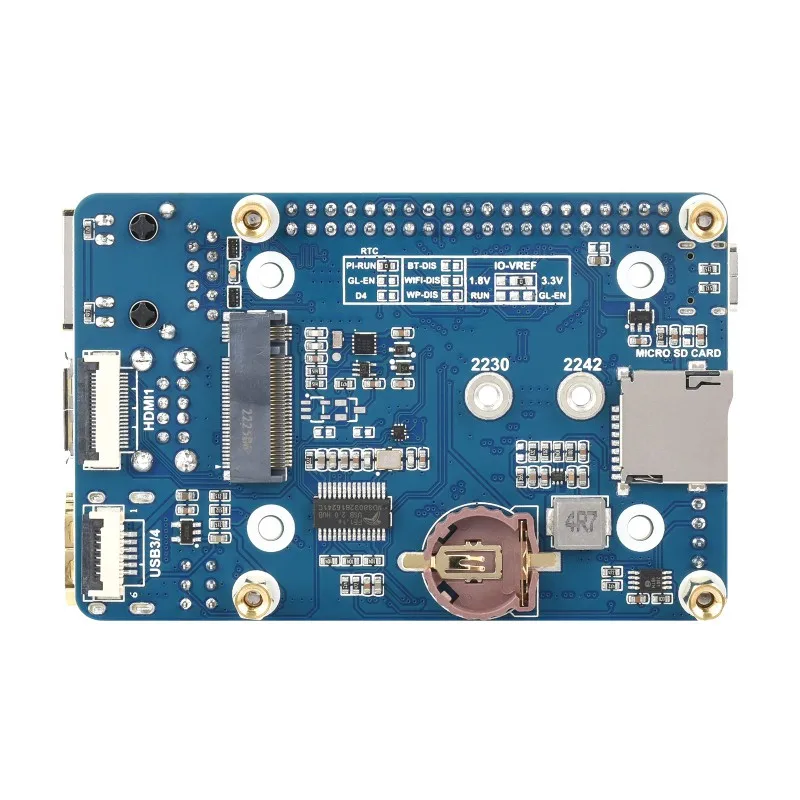

1. Cabezal GPIO de 40 pines

2. Ranura para tarjeta TF
   Para conectar una tarjeta TF con imagen pregrabada (solo la variante Lite)

3. Conector HDMI1 FFC
   Puerto HDMI1, soporta salida 4K 30fps

4. Conector USB 2,0 FFC
   Se puede conectar a través de un adaptador

5. FE1.1S
   Chip USB HUB, expandiendo un puerto USB a 4x puertos

6. Ranura M.2
   Soporta tipos de unidades de estado sólido NVME o módulos de comunicación con interfaz PCIE M.2 a la hora de la KEY-M.

7. Chip RTC
   Permite funciones relacionadas con RTC como activación, apagado, reinicio y más

8. Selección de interrupción RTC
   PI-RUN: reinicio CM4 en la interrupción RTC
   GN-EN: CM4 apagado por interrupción RTC
   D4: El pin D4 se activa en la interrupción RTC

9. EMC2301
   Controlador de ventilador, para ajuste/medición de velocidad

10. Soporte de batería RTC
    Soporta pila de botón CR1220
