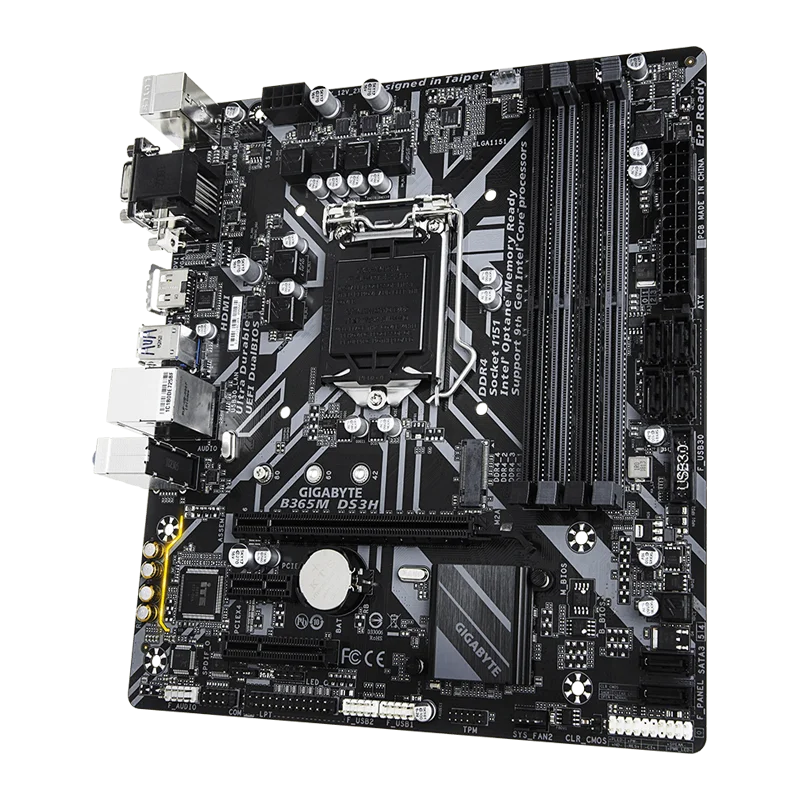

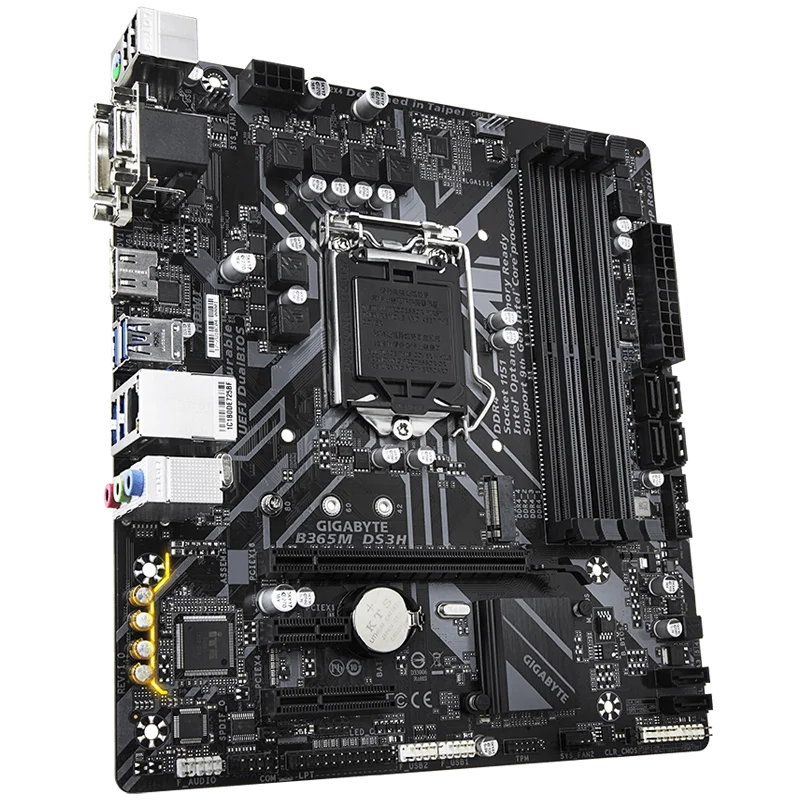

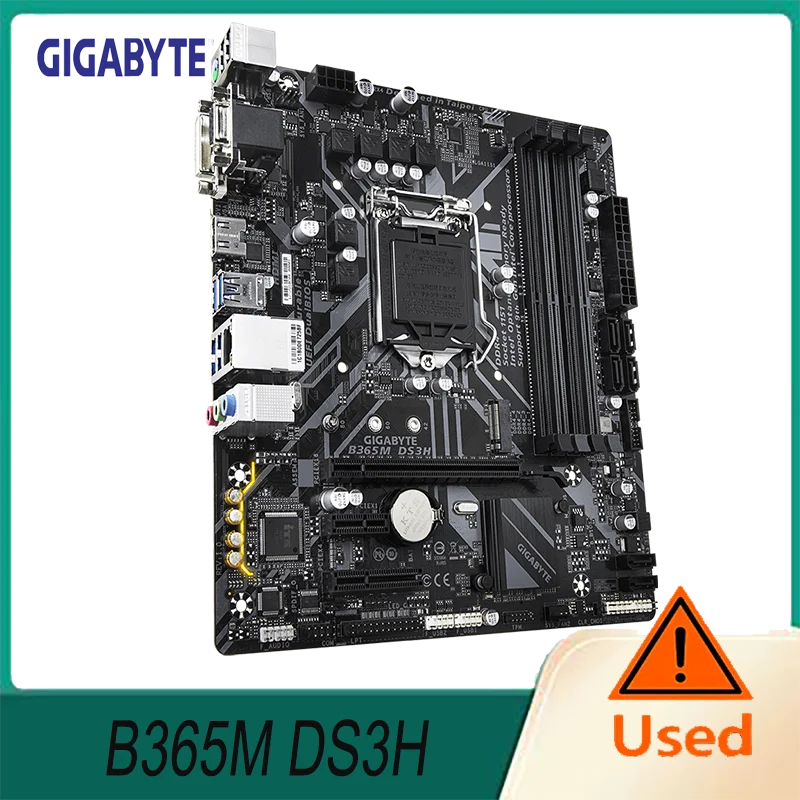

Descripción
Unidad Central de Procesamiento (CPU)
Admite ranura LGA1151 - Procesadores de 9.a y 8.a generación:
Intel® Núcleo™ procesador i9 /Intel® Núcleo™ procesador i7 / Intel® Núcleo™ procesador i5 /
Intel® Núcleo™ procesador i3 /Intel® Pentio® procesador /Intel® Celerón® procesador
El caché L3 depende de la CPU
Visite el sitio web de Gigabyte para consultar la lista de procesadores compatibles.
Conjunto de chips
Intel® Conjunto de chips de alta velocidad B365
Memoria
4 ranuras DIMM DDR4, * compatible con hasta 64 GB
Admite tecnología de memoria de doble canal
Soporta DDR4 2666/2400/2133 MHz
Admite memoria ECC DIMM sin búfer 1Rx8/2Rx8 (funcionando en modo sin ECC)
Admite memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer ECC
Admite memoria Extreme Memory Profile (XMP)
Para admitir memoria de 2666 MHz o XMP P, Intel de 9a y 8.a generación® Núcleo™ Se requieren procesadores i9/i7/i5.
(Verifique el sitio web de Gigabyte para conocer las velocidades y la lista de la memoria admitidas).
Función de visualización
Basado en un procesador con función de visualización: compatible con Intel® Gráficos HD:
1 interfaz VGA, admite resoluciones de hasta 1920x1200@60 Hz
1 interfaz DVI-D, compatible con resoluciones de hasta 1920x1200@60 Hz
Esta interfaz DVI-D no admite la función de conversión a VGA.
1 puerto HDMI, compatible con resoluciones de hasta 4096x2160@30 Hz
Admite la versión HDMI 1.4 y HDCP 2.2.
Puede admitir salida simultánea en hasta tres pantallas.
Soporte * Memoria de visualización compartida * 1 GB
Efecto de sonido
Integrado con Realtek® Chip ALC887
Admite audio de alta definición
Admite canales 2/4/5.1/7.1
Para activar la salida de audio de 7.1 canales, es necesario conectar el puerto de salida de audio en el panel frontal del módulo de audio HD (alta definición, alta fidelidad) y seleccionar la función de audio multicanal a través del software de audio.
Admite salida S/PDIF
Red
Realtek integrado® Chip de red GbE (10/100/1000 Mbit)
Ranura de expansión
Una ranura PCI-E x16, compatible con la especificación operativa x16
Para utilizar plenamente el rendimiento de la tarjeta gráfica, es fundamental instalar la ranura PCIEX16 al instalar una tarjeta gráfica.
Una ranura PCI-E x4
Una ranura PCI-E x1
(* Todas las ranuras PCI-E admiten PCI-E 3.0)
Interfaz de dispositivo de almacenamiento
Basado en chipset:
Una ranura M.2 (compatible con enchufe 3, llave M, tipo 2242/2260/2280 SATA y PCIe x4/x2)
Seis interfaces SATA 3.0
Admite funciones RAID 0, RAID 1, RAID 5 y RAID 10
Para conocer las precauciones de instalación de los enchufes M.2/SATA, consulte las instrucciones en la sección "Introducción a la interfaz 1-7 y al cable de conexión".
Intel® Óptano™ Listo para memoria
USB
Basado en chipset:
6 puertos de conexión USB 3.1 Gen 1 (4 están en IO en la ventana trasera y 2 deben conectarse desde la interfaz USB dentro de la placa base mediante un cable plano)
6 interfaces USB 2.0 (2 están en IO en la ventana trasera y 4 deben conectarse desde las interfaces USB dentro de la placa base mediante cables de cinta)
Enchufe interno
Una interfaz de fuente de alimentación de placa base de 24 pines
Una interfaz de fuente de alimentación de CPU de 8 pines
Una interfaz de ventilador de CPU
Dos interfaces de ventilador del sistema
Una interfaz de fuente de alimentación de tira de luz LED RGB
Una interfaz SSD M.2
Seis interfaces SATA 3.0
Una interfaz de panel de control frontal
Una toma de audio frontal
Una interfaz de salida S/PDIF
Una interfaz USB 3.1 Gen 1
Dos interfaces USB 2.0
Una interfaz de módulo de cifrado de seguridad (TPM) (12 pines, para uso únicamente con GC-TPM2.0_S)
Un enchufe COM integrado
Una interfaz LPT integrada
1 pin de datos CMOS claro

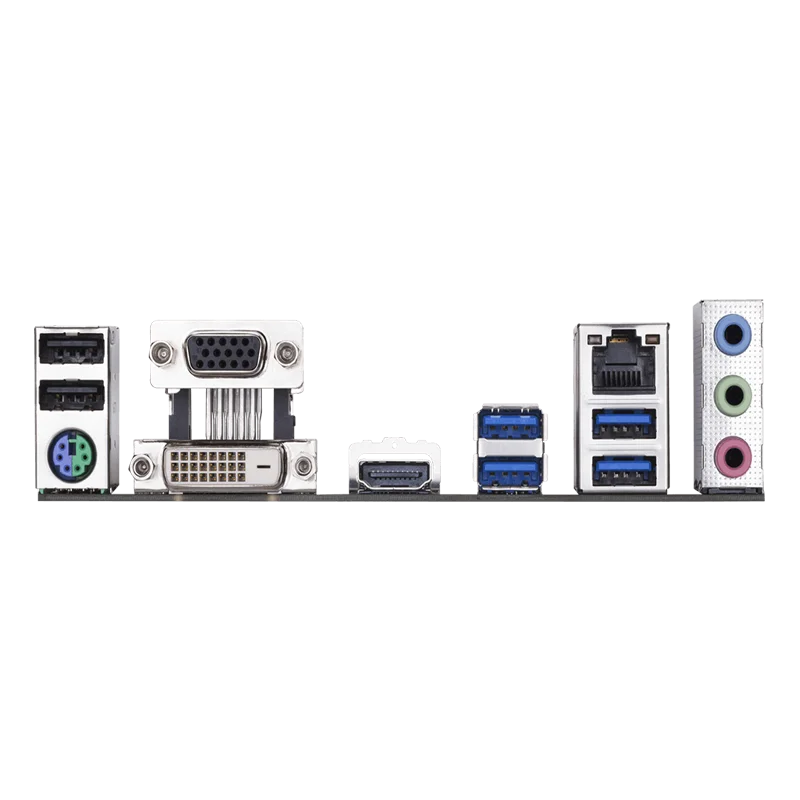

El dispositivo del panel trasero está conectado al enchufe.
Una interfaz de teclado/ratón PS/2
Una interfaz VGA
Una interfaz DVI-D
Una interfaz HDMI
Cuatro puertos de conexión USB 3.1 Gen 1
Dos interfaces USB 2.0
Una interfaz de cable de red RJ-45
Tres interfaces de audio
Controlador de E/S
Integrar el iTE® Chip de control de E/S
Monitoreo de hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobretemperatura
Advertencia de fallo del ventilador
Control inteligente del ventilador
La compatibilidad con la función de control inteligente del ventilador depende de los diferentes ventiladores de refrigeración.
BIOS
Dos flashes de 128 Mbit
Utilice el BIOS AMI UEFI autorizado
Compatible con DualBIOS™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Programa de herramientas adicional
Centro de aplicaciones de soporte
Los programas admitidos por APP Center pueden variar según las diferentes placas base.Las funciones admitidas por cada programa también variarán según las especificaciones de la placa base.
OSD 3D
@BIOS
Verde automático
Estación de la nube
EasyTune
RUID fácil
Inicio rápido
Impulso del juego
Carga ON/OFF
Gestión de energía de la plataforma
Fusión RGB
Respaldo inteligente
Teclado inteligente
Bloqueo de tiempo inteligente
HUD inteligente
Insumen inteligente
Visor de información del sistema
Bloqueador USB
Soporte Q-Flash
Admite instalación Xpress
Software adicional
Norton® Seguridad de Internet (versión OEM)
Sistema operativo
Compatible con Windows 10 de 64 bits
Especificación de PCB
Especificación Micro ATX 22,6 cm x 20,5 cm
