Placa base Industrial de 3,5 pulgadas EPIC Mini Pc placa base Intel 12th I5 1235U 2 HD LVDS RJ45 LAN 6 RS232 COM Linux Win10 11

Modelo de producto

EPIC-EH120_I526L VER:1.0(1235U)

Procesador

Intel integrada® Procesador Alder Lake 12th Core I5-1235U de 10 núcleos y 12 hilos con TDP de 15W

Compatible con Intel® Procesadores Alder Lake-U/Raptor Lake-U 12o/13o Celeron/I3/I5/I7

Conjunto de chips

SOC

Memoria

1 * ranura de memoria DDR4 SODIMM, admite memoria de 3200 MHz de hasta 64 GB

Pantalla

Intel integrada® Iris® Tarjeta gráfica con núcleo Xe Graphics, compatible con DirectX12.1, OpenGL4.6, compatible con pantalla 4K

Red

2 * tarjeta LAN Gigabit I210AT, compatible con la función Wake-on-LAN y PXE.

Almacenamiento

Interfaz de disco duro SATA3.0 de 1*7 pines, velocidad de transferencia de hasta 6 Gbps

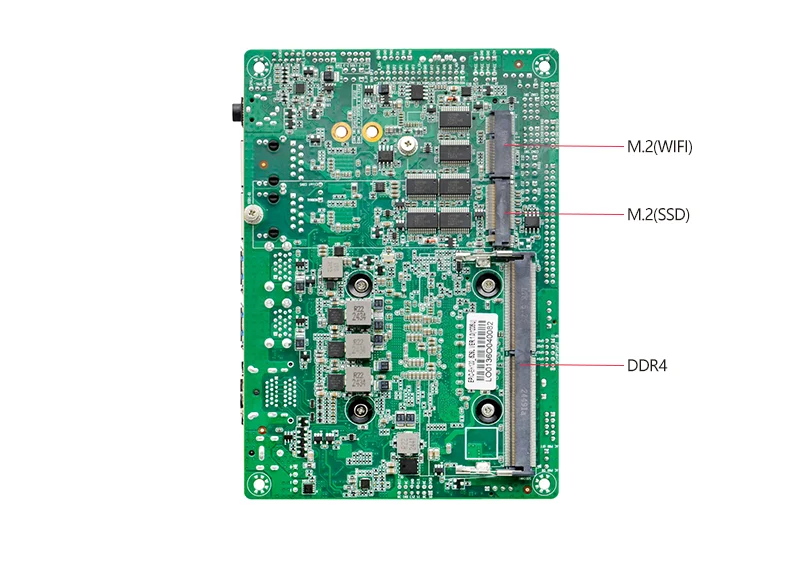

1 * ranura M.2, compatible con SSD M.2 2280 NVME PCIE X4

Audio

Controlador de audio hi-fi ALC897 integrado de 7,1 + 2 canales, compatible con micrófono/salida de línea.amplificador

Se recomienda utilizar altavoces de 4Ω y 3W.

Ranuras de expansión

1 * ranura M.2, compatible con módulo WIFI/Bluetooth M.2 Key E 2230

1 * ranura M.2, compatible con M.2 Key B 3042/3052 4G/5G

Puertos de E/S de backplane

2 * interfaz de pantalla HDMI1.4

4 * interfaz USB3.0

2 * interfaz de red RJ45 Gigabit

Interfaz de audio 1*2 y 1, compatible con Line-out, MICK

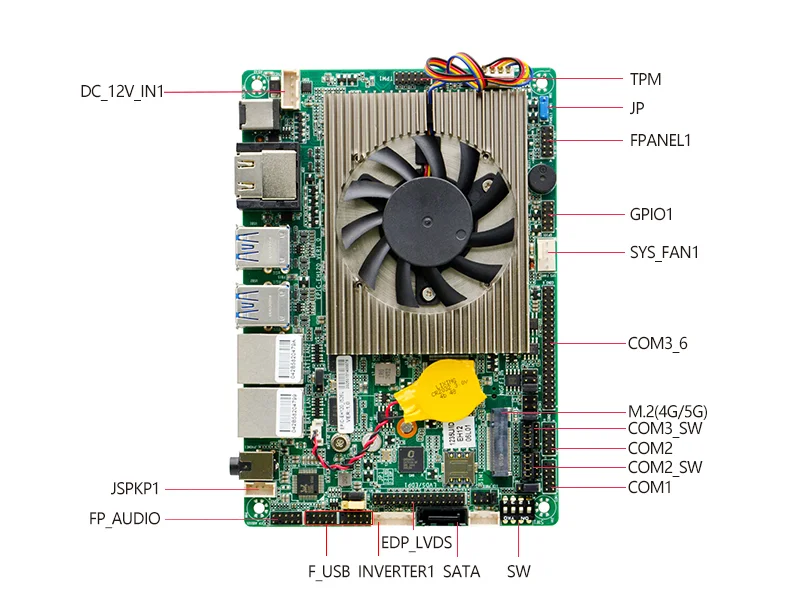

Puertos de E/S integrados

1 * interfaz de fuente de alimentación CC, 1 * 4 pines admite entrada y salida de alimentación de 12 V

1 * interfaz LVDS, 2 * 15 pines, admite 24BIT de doble canal y EDP para la fila común de pines, a través de la selección de riesgo de salto

1 * interfaz de fuente de alimentación de retroiluminación de pantalla 1 * 6 pines

4 * interfaz USB2.0, 2*5 pines

6 * interfaz serie RS232, COM2/COM3 compatible con la función RS485/422

1 * interfaz de fuente de alimentación HDD 1*4pin

1 * interfaz de audio frontal 2*5 pines

1 * interfaz de amplificador de potencia 1*4 pines

1 * botón de función del panel frontal e interfaz indicadora 2 * 5 pines

1 * Pin TPM 2 * 6 pines

Interfaz del ventilador

Interfaz de ventilador inteligente de CPU de 1*4 pines, interfaz de ventilador de sistema de 1*4 pines

GPIO

Admite 4 GPIO de entrada/salida

BIOS

ROM flash de 256Mb

Vigilancia

Admite la función de reinicio de hardware (256 niveles, 0 ~ 255 segundos)

Sistema operativo

Windows 10/Windows 11/Linux

Tipo de fuente de alimentación

Fuente de alimentación CC de 12 V

Temperatura de funcionamiento

-20℃～60℃

Temperatura de almacenamiento

-20℃～70℃

Humedad de trabajo

5%-95% de humedad relativa, sin condensación

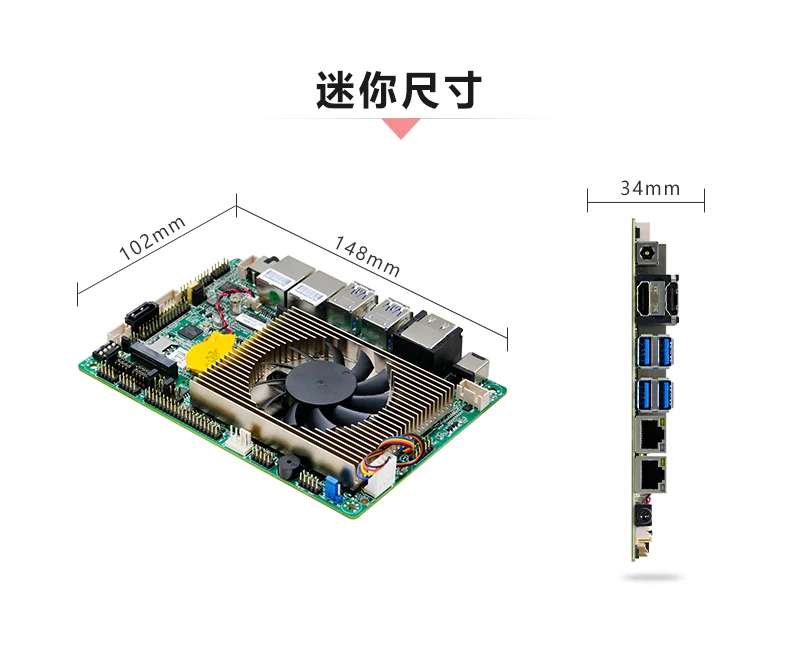

Dimensión

148 mm x 102 mm
