Introducción:

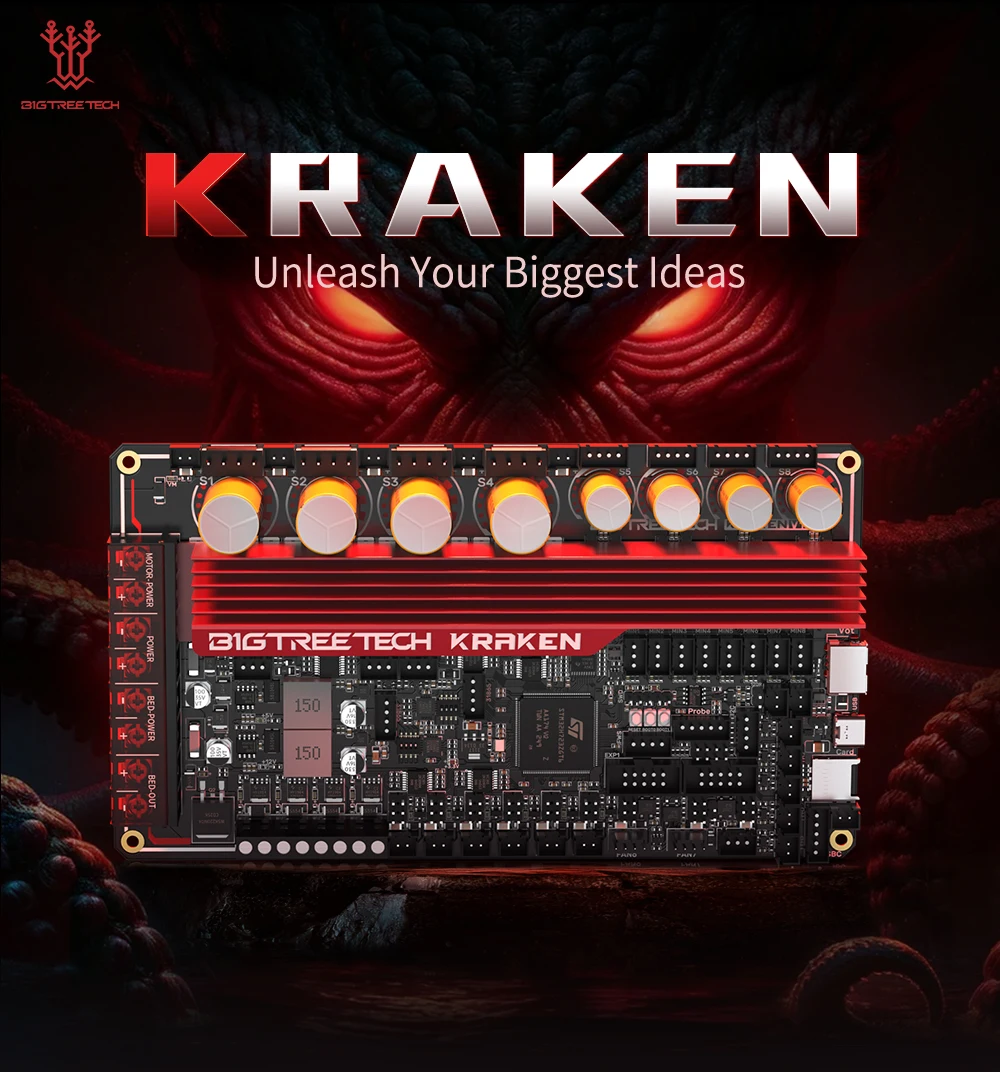

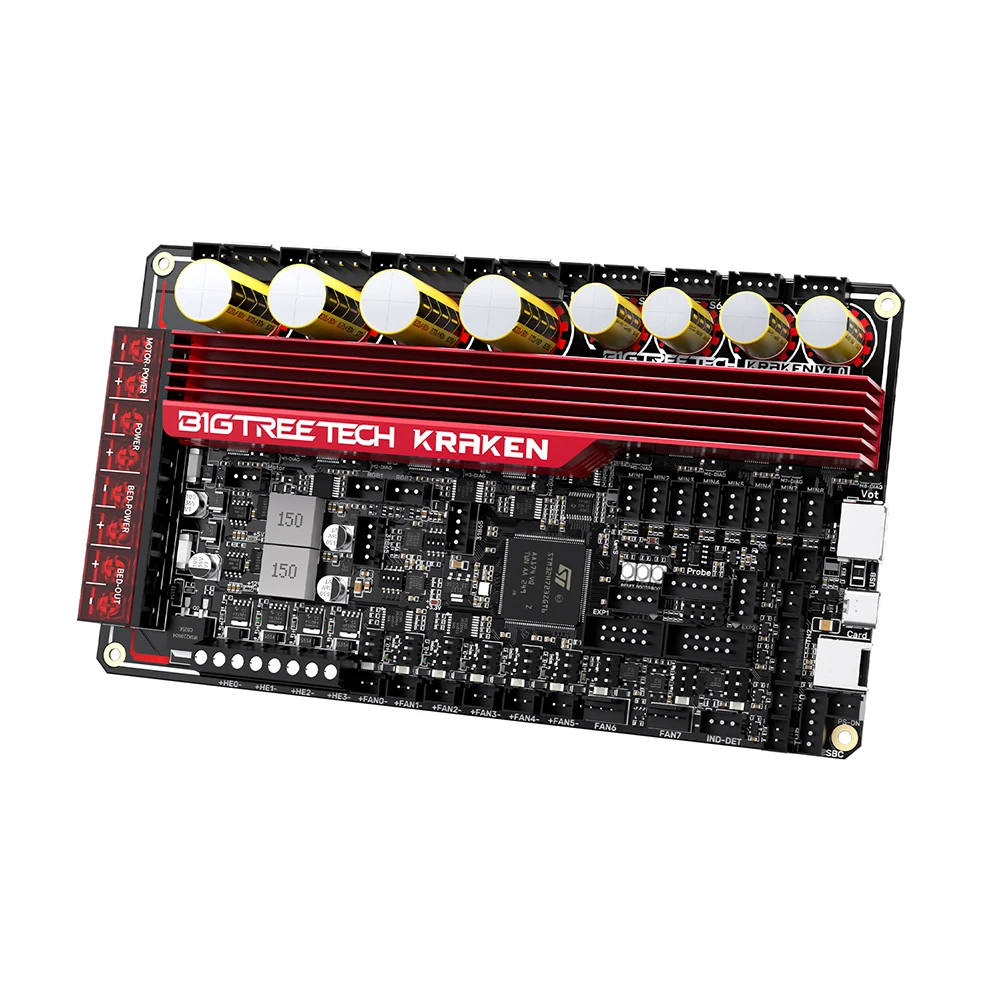

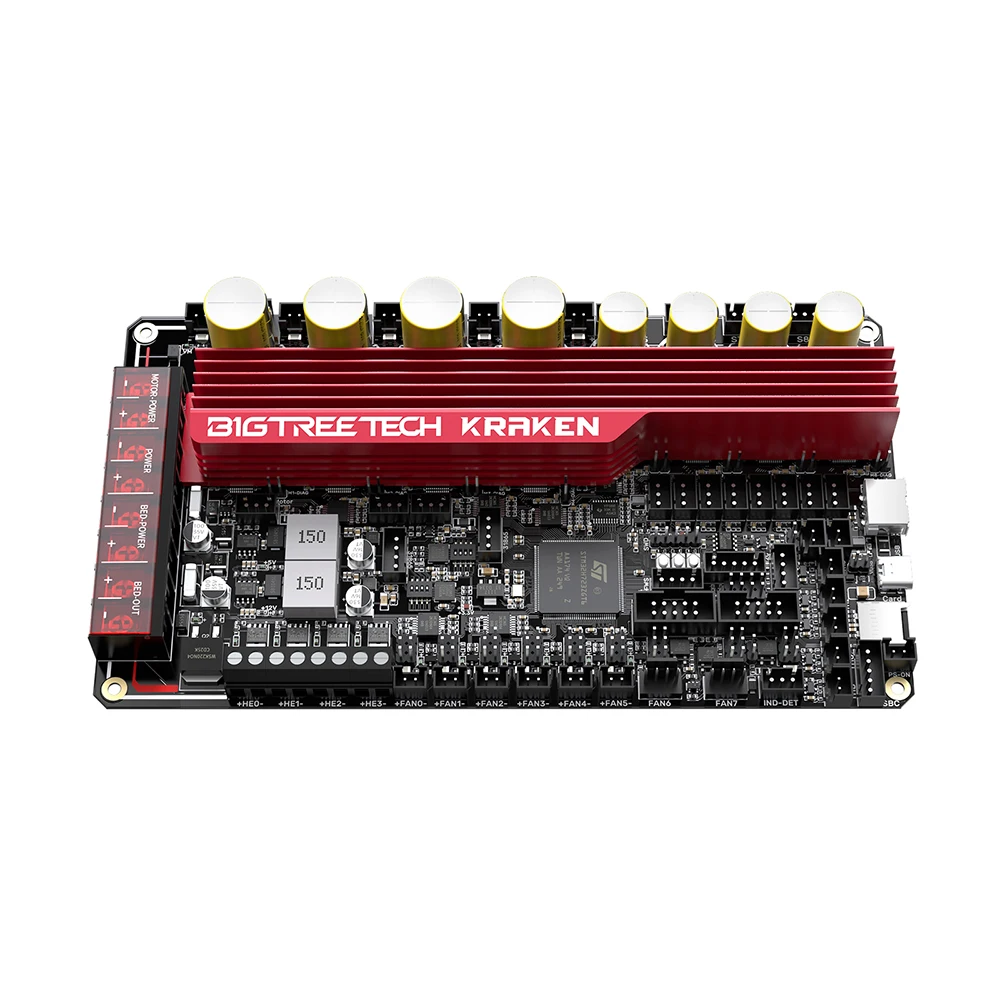

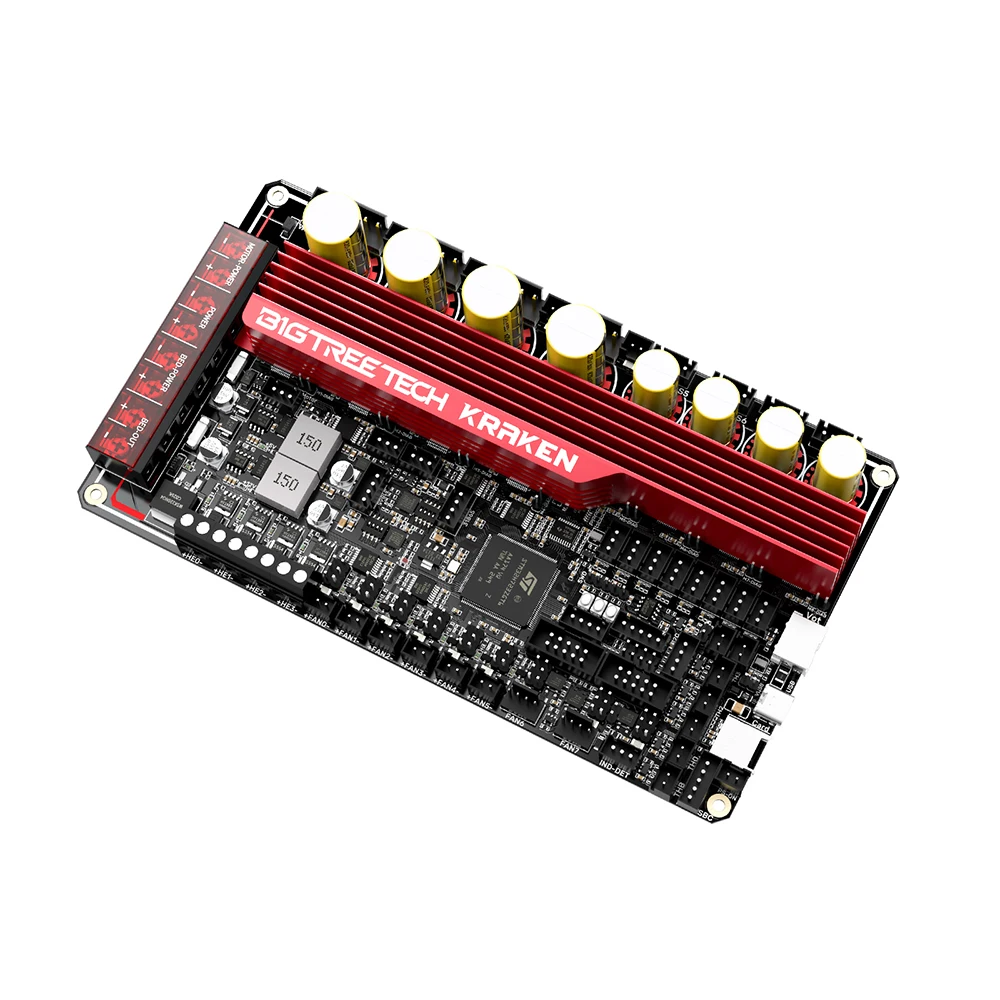

BIGTREETECH Kraken nueva placa base de impresora 3D 60V soporte de 8 ejes TMC2160 para placa de Control 3D de alto rendimiento VORON 2.4

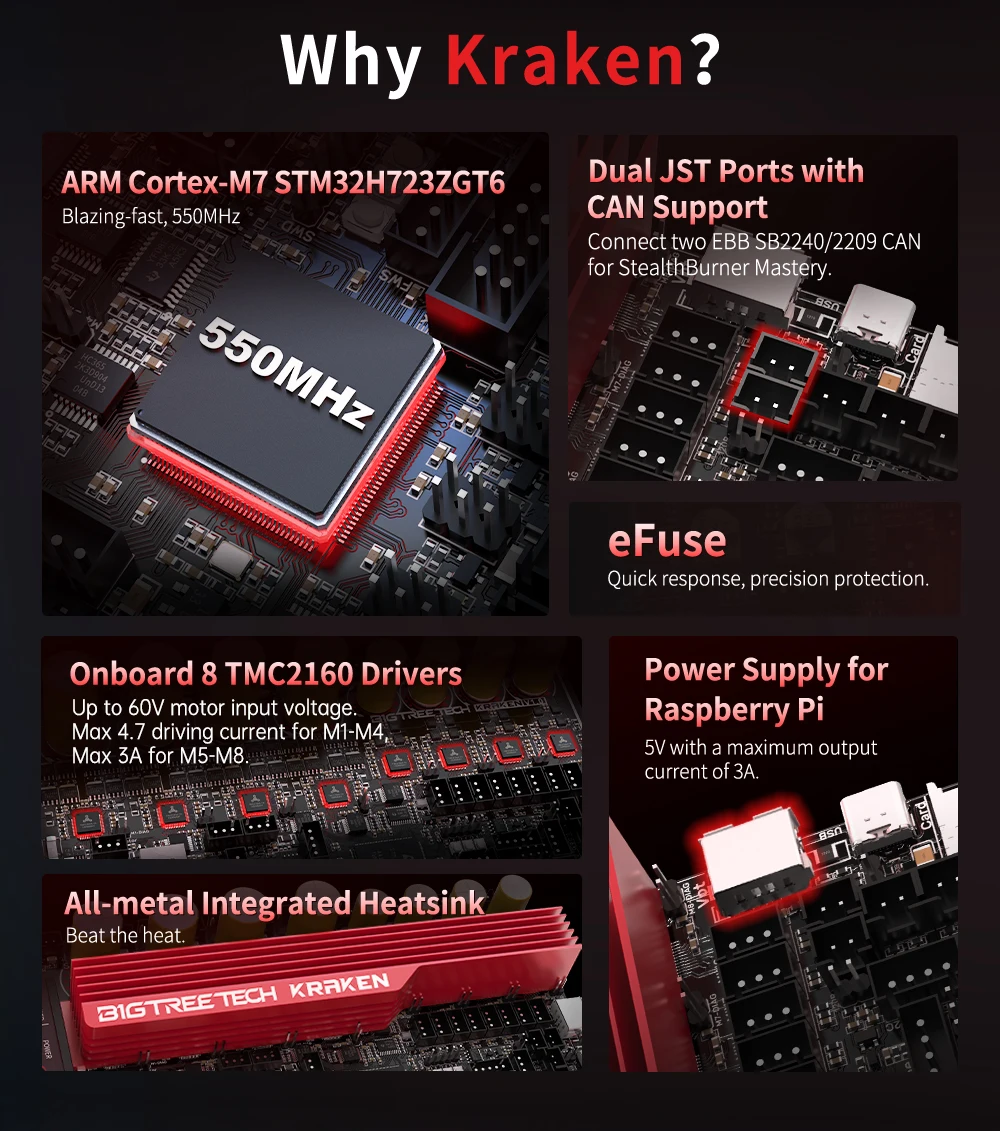

¿Por qué Kraken?
ARM Cortex-M7 STM32H723ZGT6:Abrillantado, 550MHz
8 controladores TMC2160 integrados: voltaje de entrada del motor de hasta 60 V.Corriente de conducción máxima 4,7 para M1-M4, máx. 3A para M5-M8.
Disipador de calor integrado totalmente metálico: Golpee el calor.
Puertos JST duales con soporte CAN: conecte dos EBB SB2240/2209 CAN para el dominio de StealthBurner.
eFuse: Respuesta rápida, protección de precisión.
Fuente de alimentación para Raspberry Pi: 5V con una corriente de salida máxima de 3A.
STM32H723ZGT6 Potencia masiva, impresiones masivas
Aproveche el poder del STM32H723ZGT6 ultrarrápido, lo que desbloquea aumentos de rendimiento significativos para su impresión 3D a gran escala.
ARM Cortex-M7: núcleo de alto rendimiento
550MHz 32 bits: frecuencia principal
Marlin,Klipper,RRF:Compatibilidad

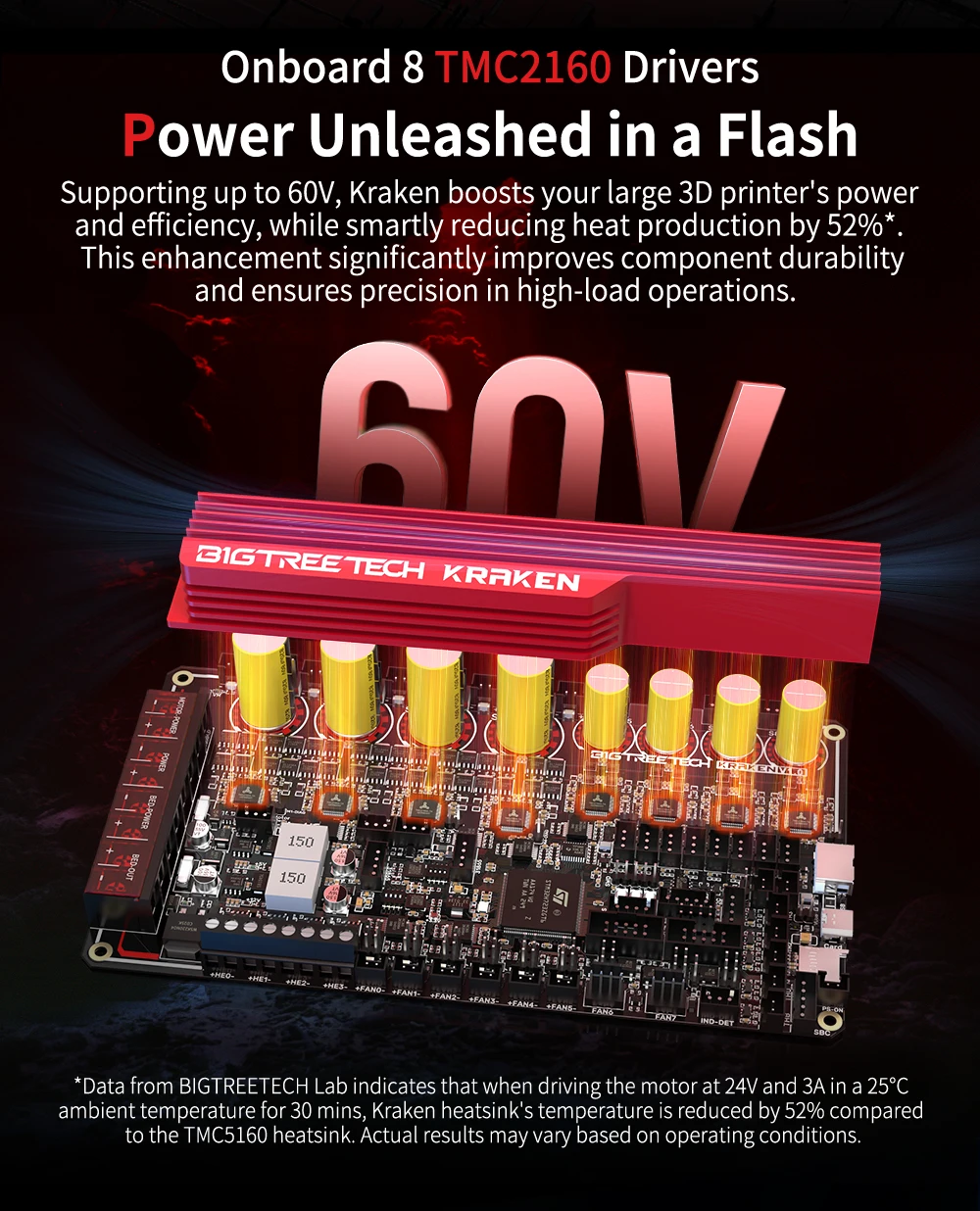

8 controladores TMC2160 integrados Power sin rienda suelta en un flash
Al admitir hasta 60 V, Kraken aumenta la potencia y eficiencia de su gran impresora 3D, al tiempo que reduce de manera inteligente la producción de calor en un 52 %*. Esta mejora significativamente la durabilidad de los componentes y garantiza la precisión en operaciones de alta carga.

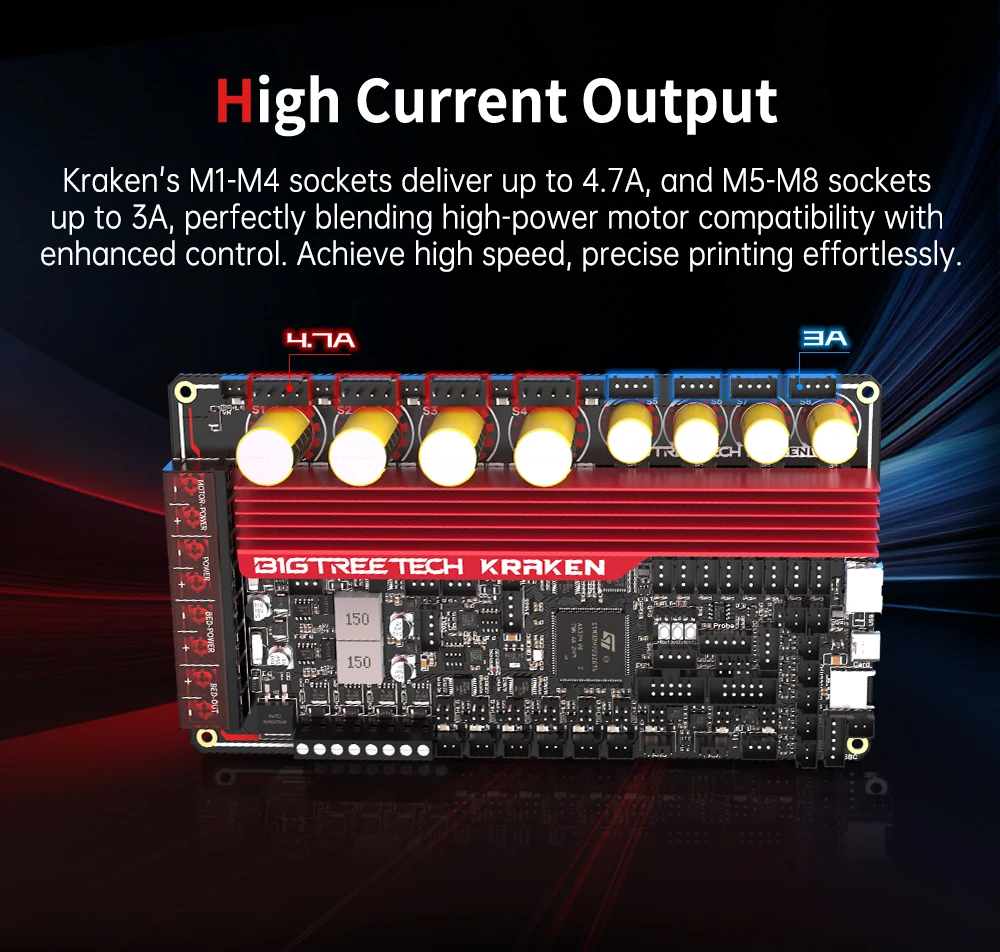

Salida de alta corriente
Los enchufes M1-M4 de Kraken ofrecen hasta 4,7 A y los enchufes M5-M8 de hasta 3 A, combinando perfectamente la compatibilidad del motor de alta potencia con un control mejorado.Logre una impresión precisa y de alta velocidad sin esfuerzo.
Zufes JST duales con soporte CAN
Benefíciese del robusto protocolo CAN, que garantiza una transmisión de datos estable y confiable y permite la conexión de dos placas CAN EBB SB2240/2209 para aumentar su StealthBurner u otros dispositivos CAN para diversas funcionalidades.

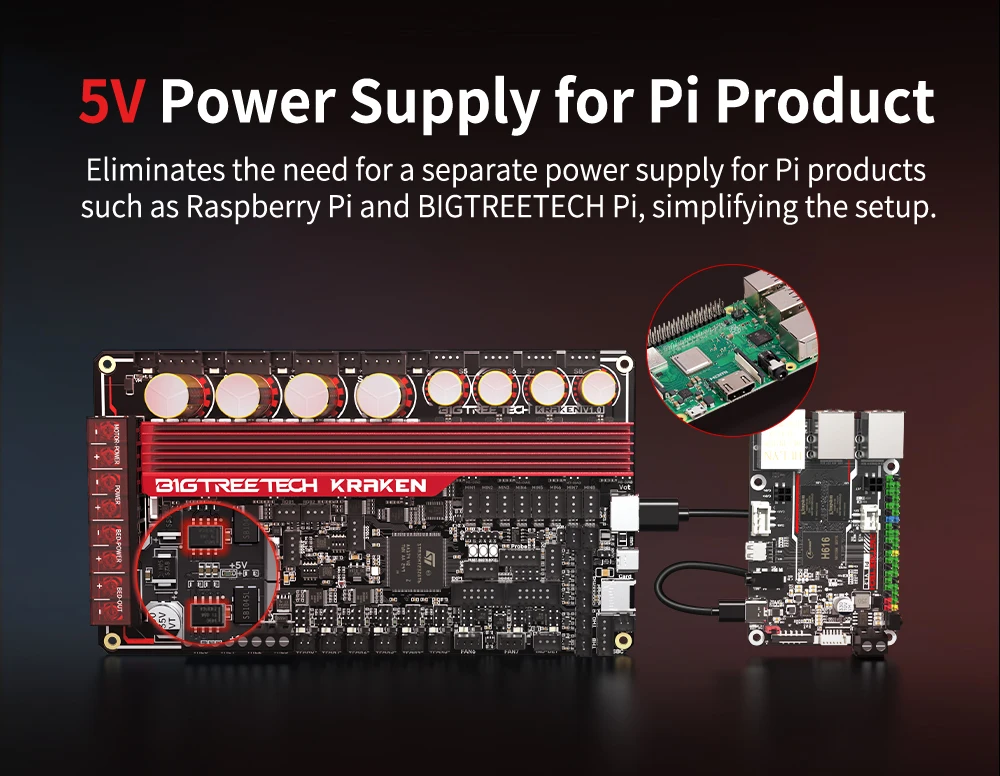

Fuente de alimentación de 5 V para producto Pi
Elimina la necesidad de una fuente de alimentación separada para productos Pi como Raspberry Pi y BIGTREETECH Pi, simplificando la configuración.

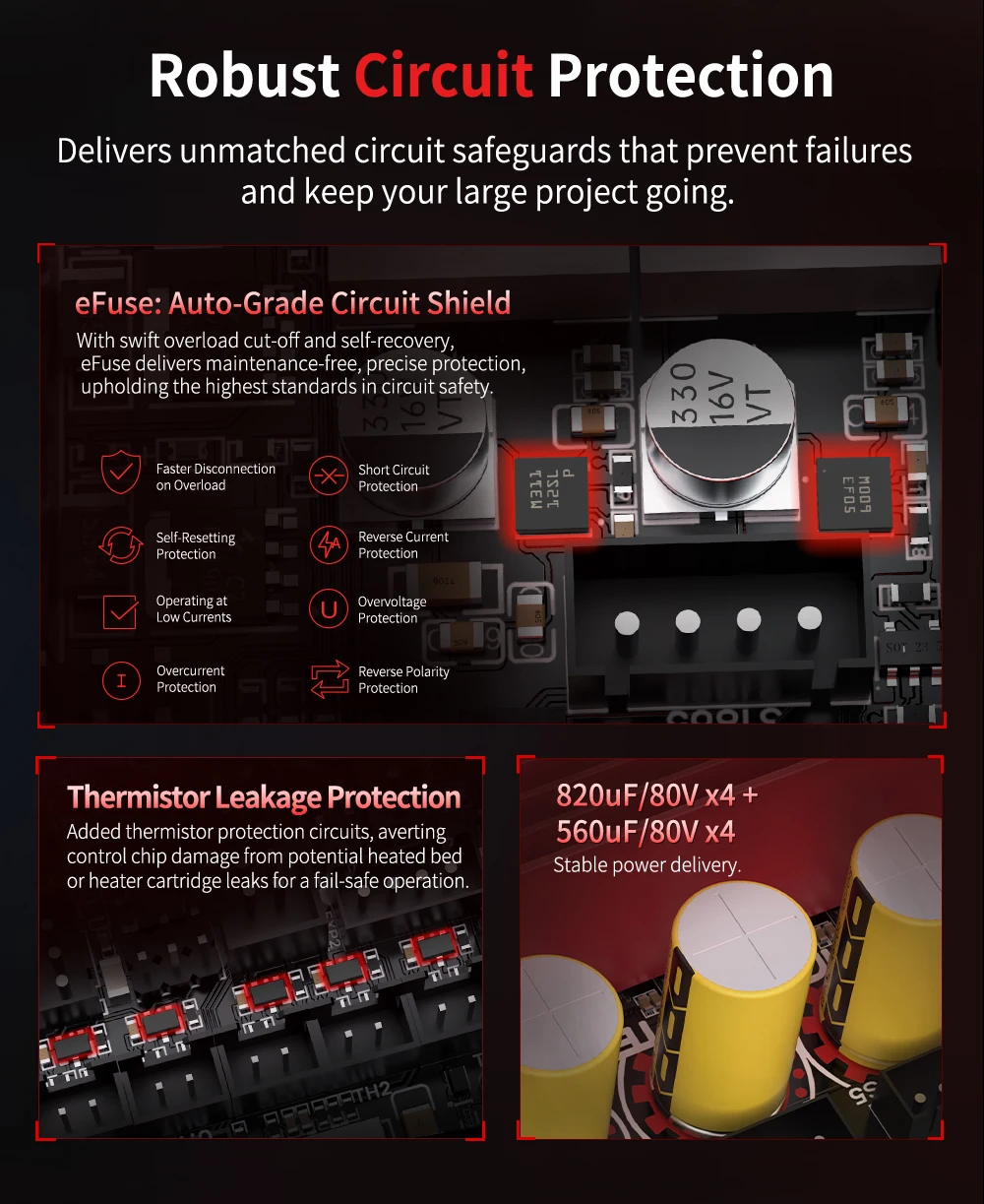

Protección robusta del circuito
Ofrece protecciones de circuito inigualables que evitan fallas y mantienen su gran proyecto en funcionamiento.

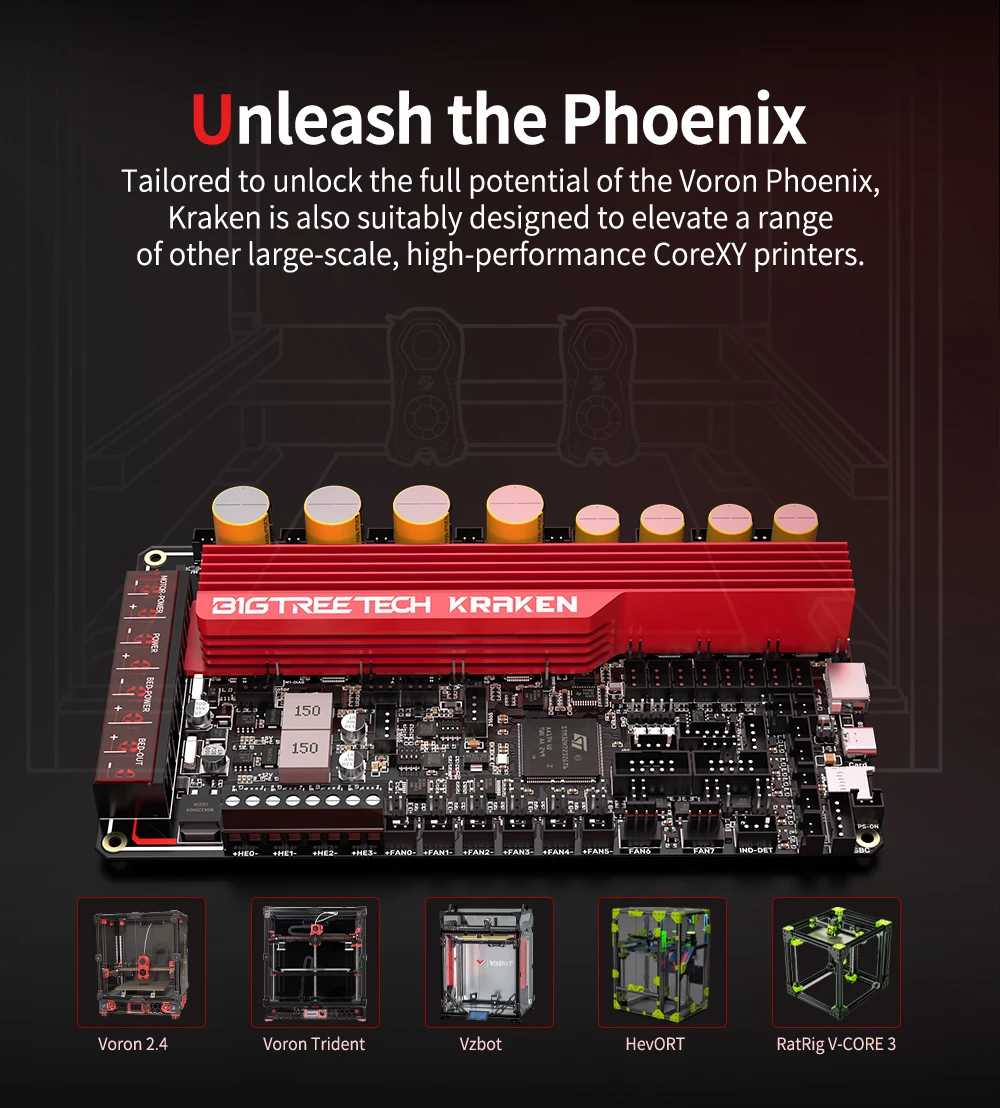

Libera el Fénix
Diseñado para desbloquear todo el potencial de Voron Phoenix, Kraken también está diseñado adecuadamente para elevar una gama de otras impresoras CoreXY de gran escala y alto rendimiento.

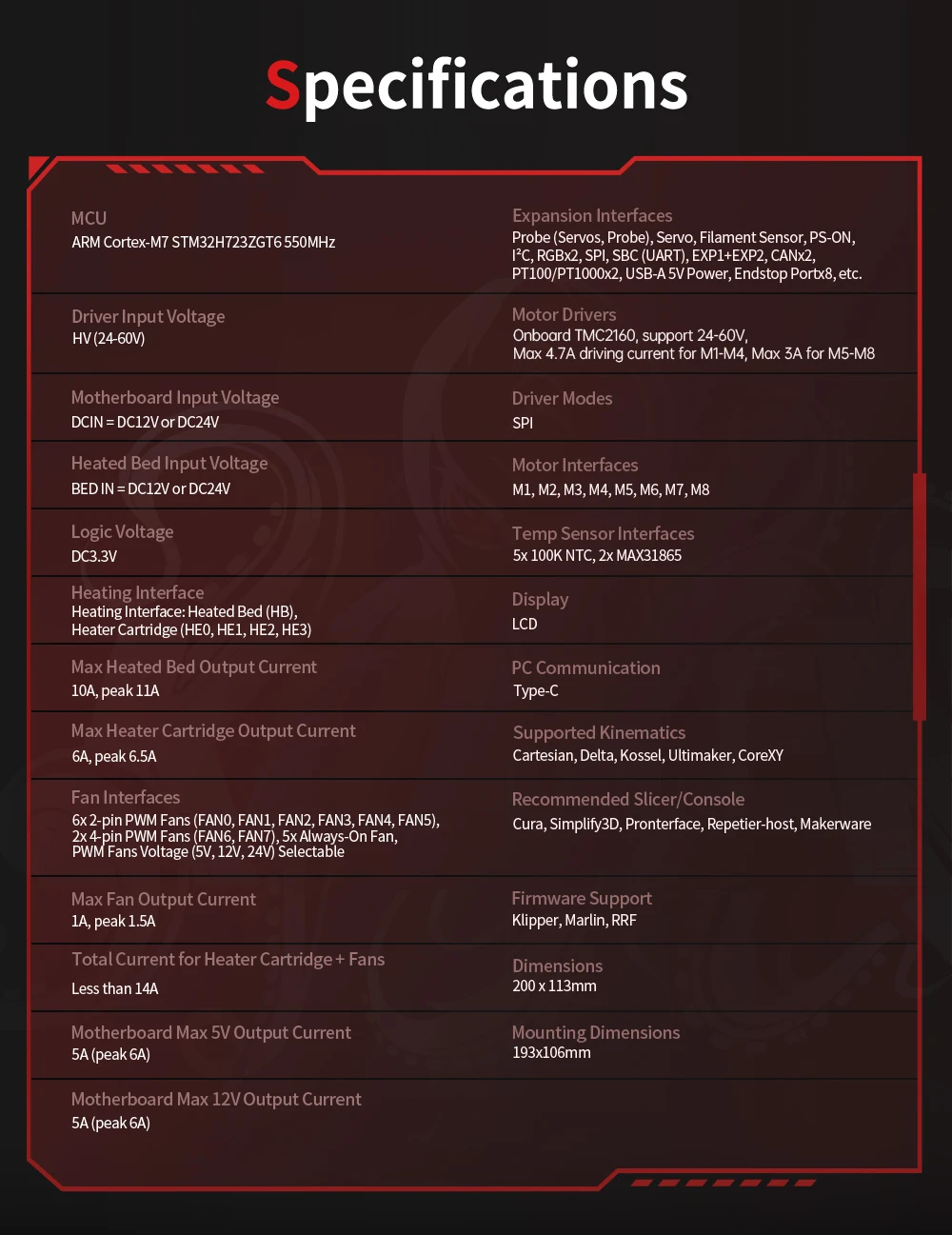

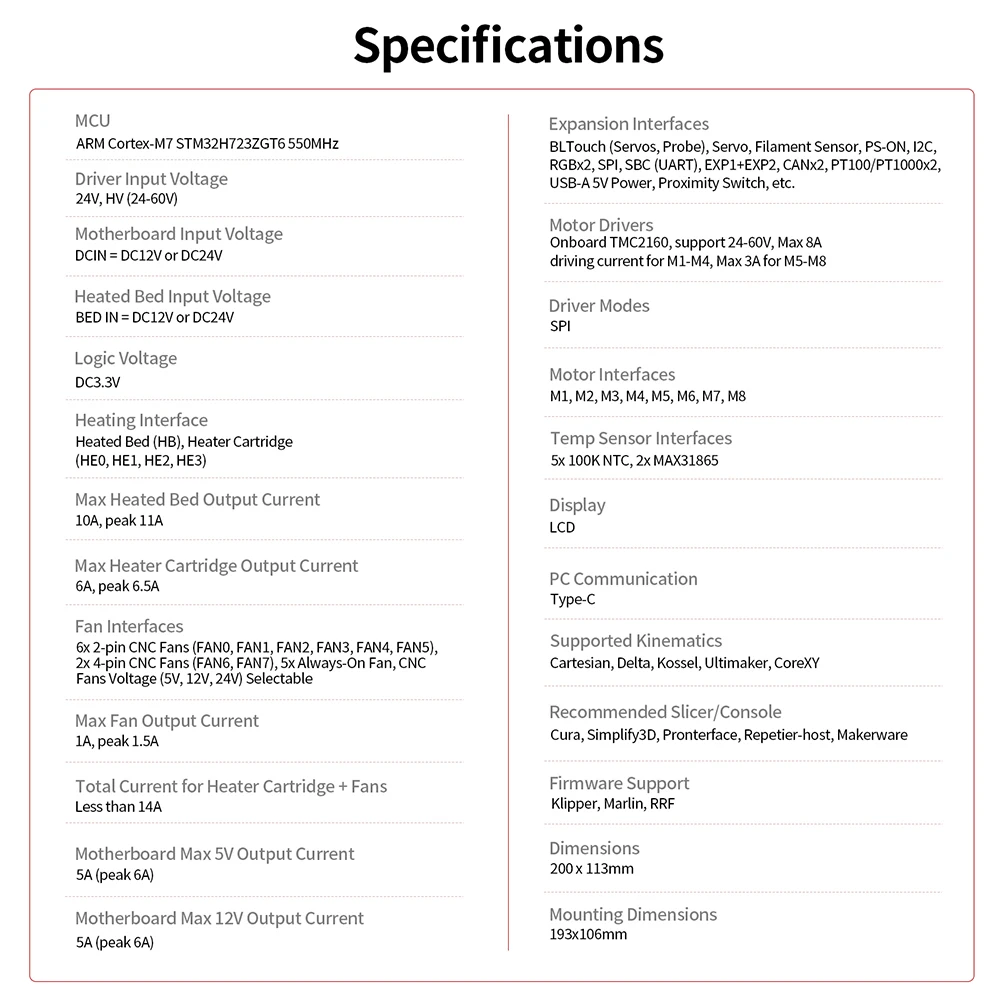

Especificaciones
MCU: ARM Cortex-M7 STM32H723ZGT6 550MHz
Voltaje de entrada del controlador: HV (24-60 V)
Voltaje de entrada de la placa base: DCIN=DC12V o DC24V
Voltaje de entrada de la cama con calefacción: ENTRADA DE CAMA=DC12V o DC24V
Voltaje lógico: DC3.3V
Interfaz de calefacción: Interfaz de calefacción: Cama calefactable (HB), Cartucho calefactor (HE0,HE1,HE2,HE3)
Corriente máxima de salida de cama con calefacción: 10 A, cráceo 11 A.
Corriente máxima de salida del cartucho calefactor: 6A, pico 6,5A
Corriente total para cartuchos calefactores + ventiladores: Menos de 14A
Corriente de salida máxima de 5 V de la placa base: 5 A (pico 6 A)
Corriente de salida máxima de 12 V de la placa base: 5 A (pico 6 A)

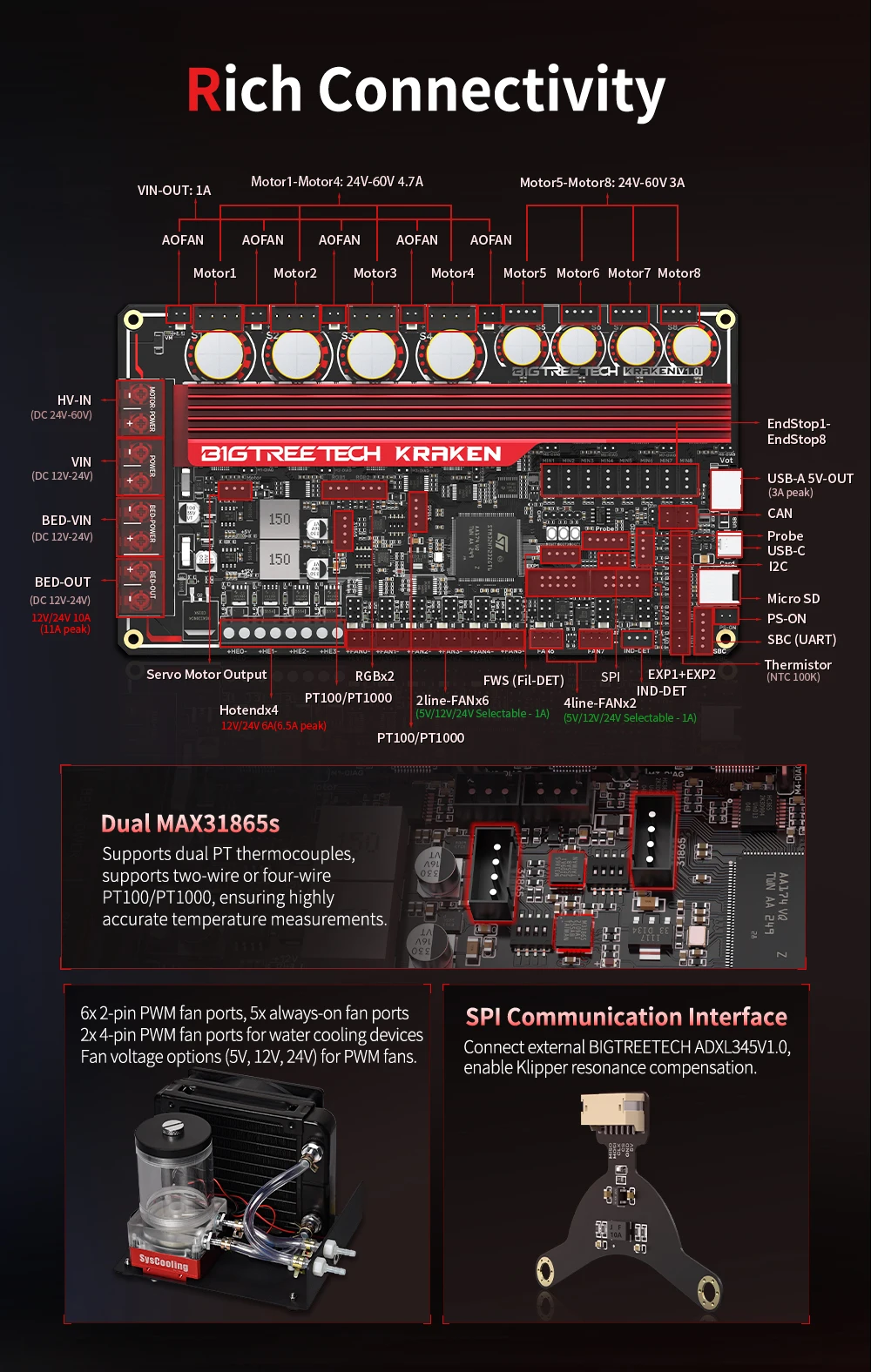

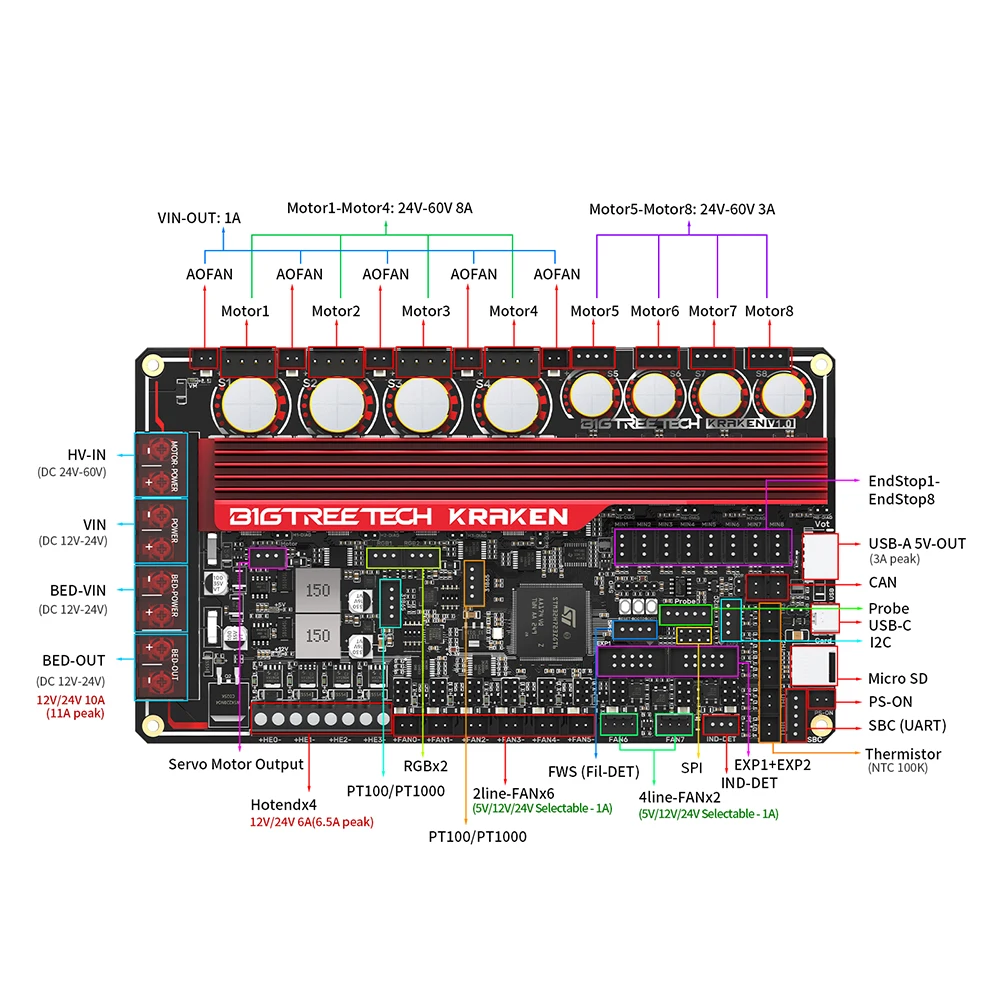

Interfaces de expansión: Sonda (Servos, Sonda), Servo, Sensor de filamento, PS-ON, I2C,RGBx2,SPI, SBC (UART), EXP1+EXP2,CANx2,PT100/PT1000x2, alimentación USB-A de 5 V, Endstop Portx8,etc.

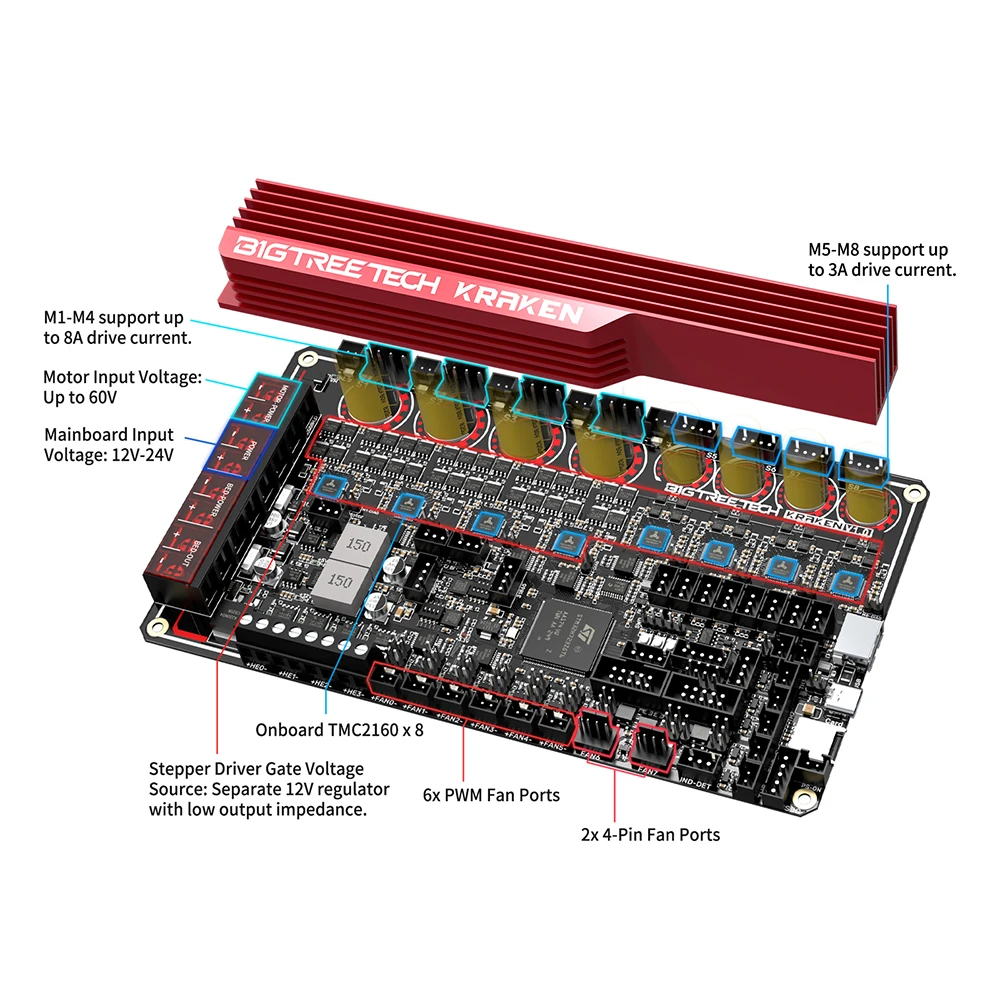

Controladores de motor: TMC2160 integrado, compatible con 24-60 V, corriente de conducción máxima de 4,7 A para M1-M4, máx. 3 A para M5-M8
Modos de controlador: SPI
Interfaces de motor: MI, M2, M3, M4, M5, M6, M7, M8
Interfaces del sensor de temperatura: 5x 100K NTC, 2x MAX31865
Pantalla: LCD
Comunicación por PC: tipo C
Kinemática admitida: Carteras, Delta, Cossel, Ultimaker, CoreXY
Recomendado Cortadora/consola: Cura, Simplify3D,Pronterface,Repetidor-host,Makerware
Soporte Flrmware:Klipper, Marlin,RRF

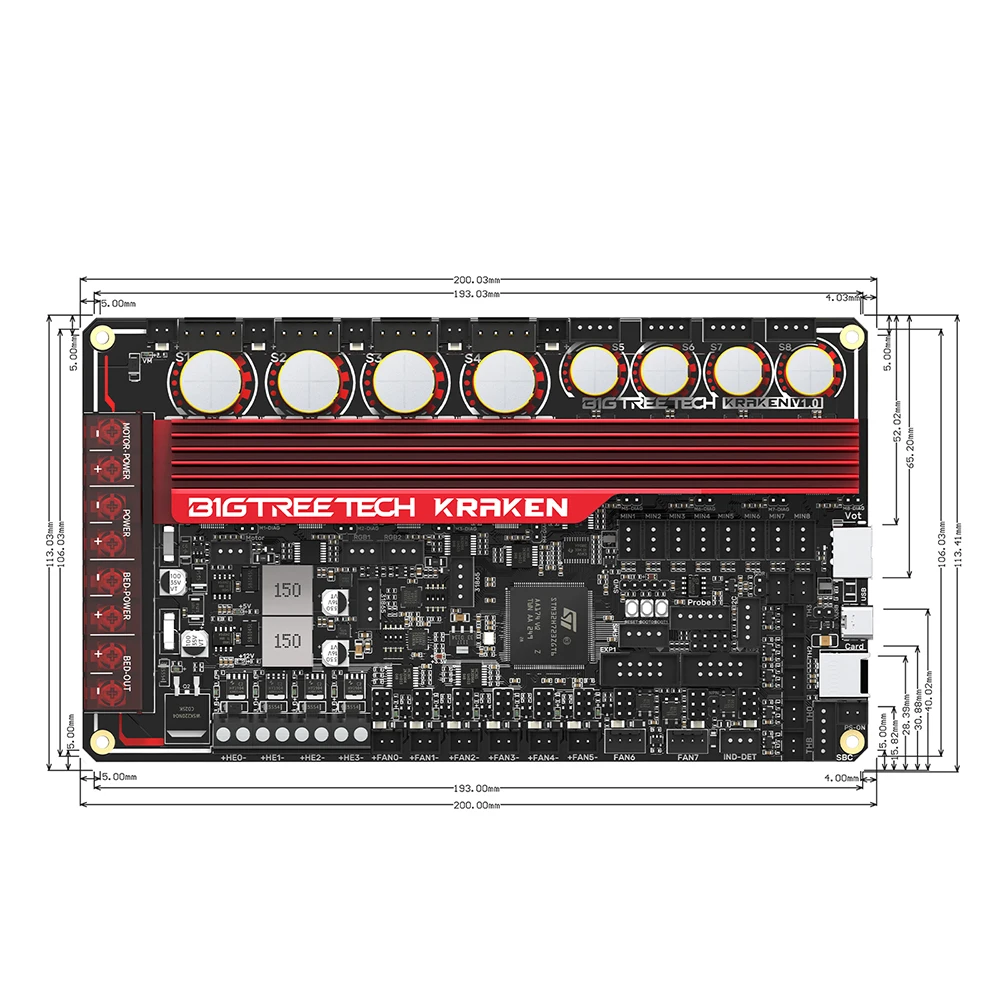

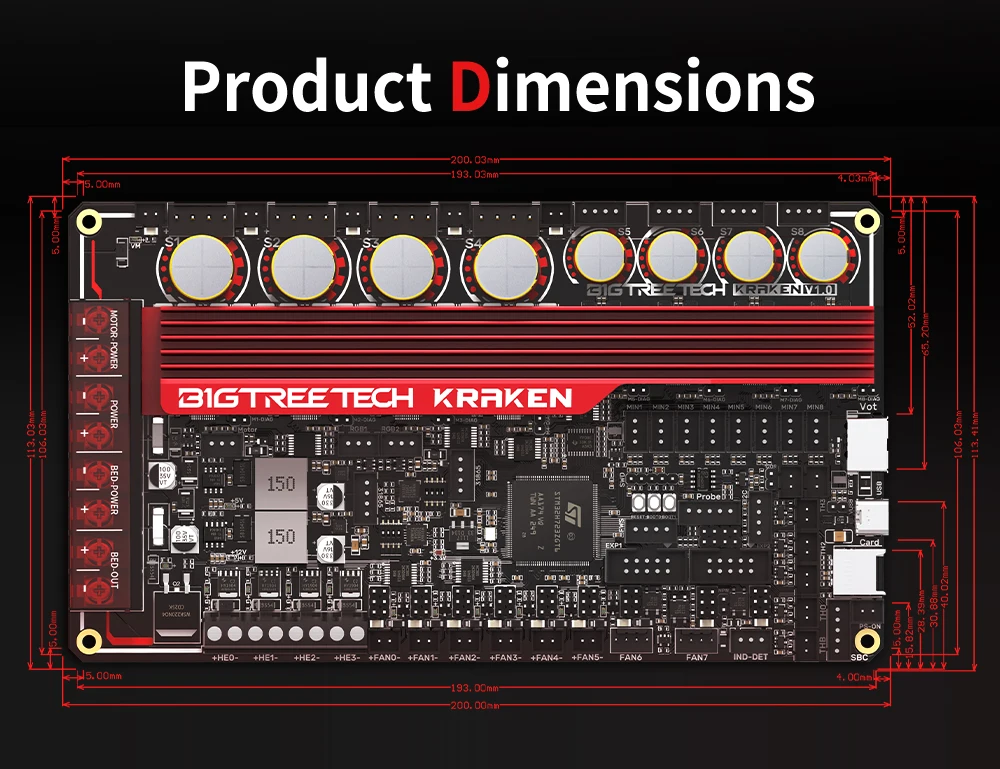

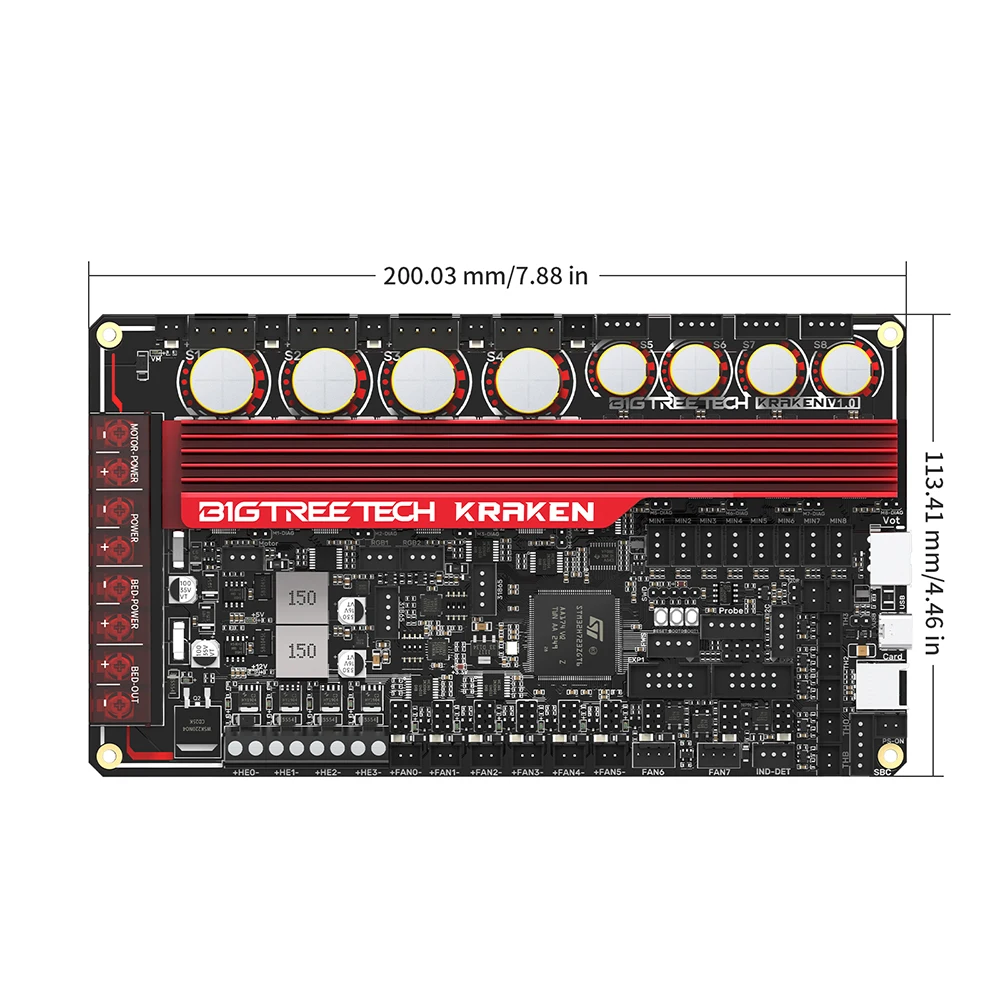

Dimensiones: 200x113mm
Diamantes de montaje: 33x106mm
