Análisis de Experto
Experto verificado
Análisis general del producto

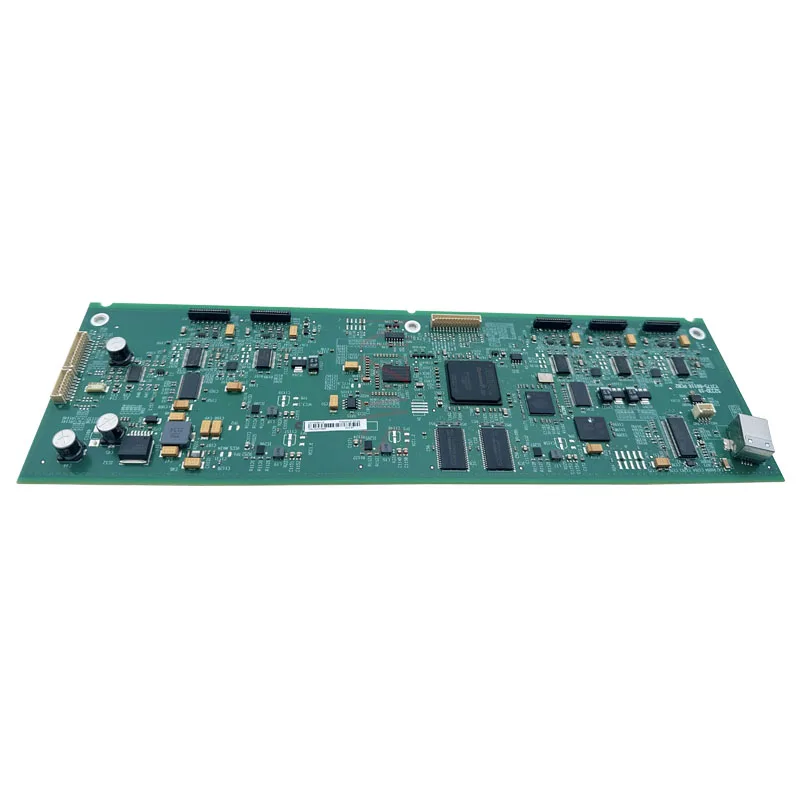

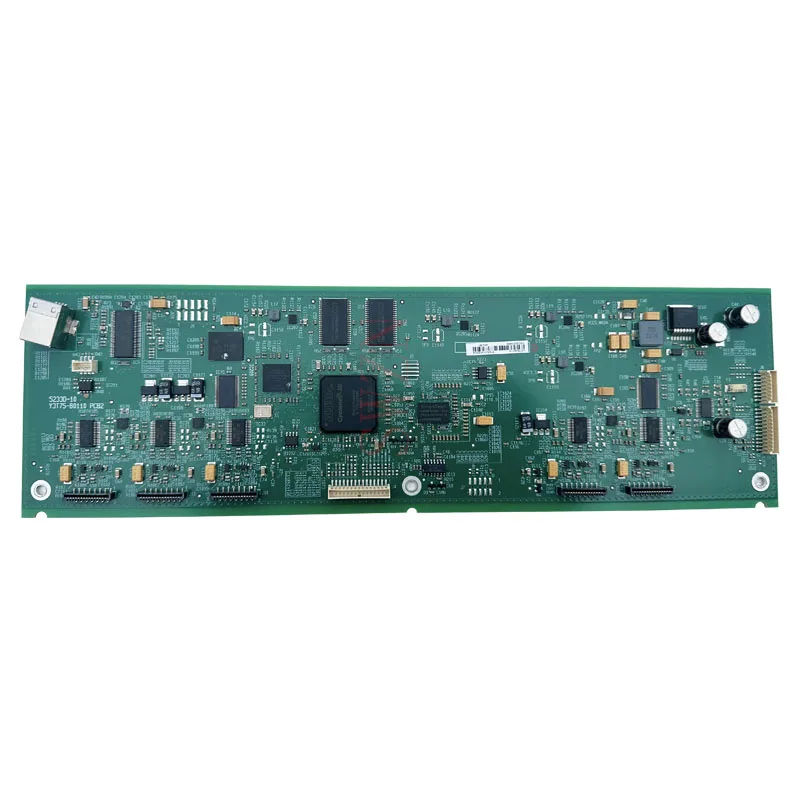

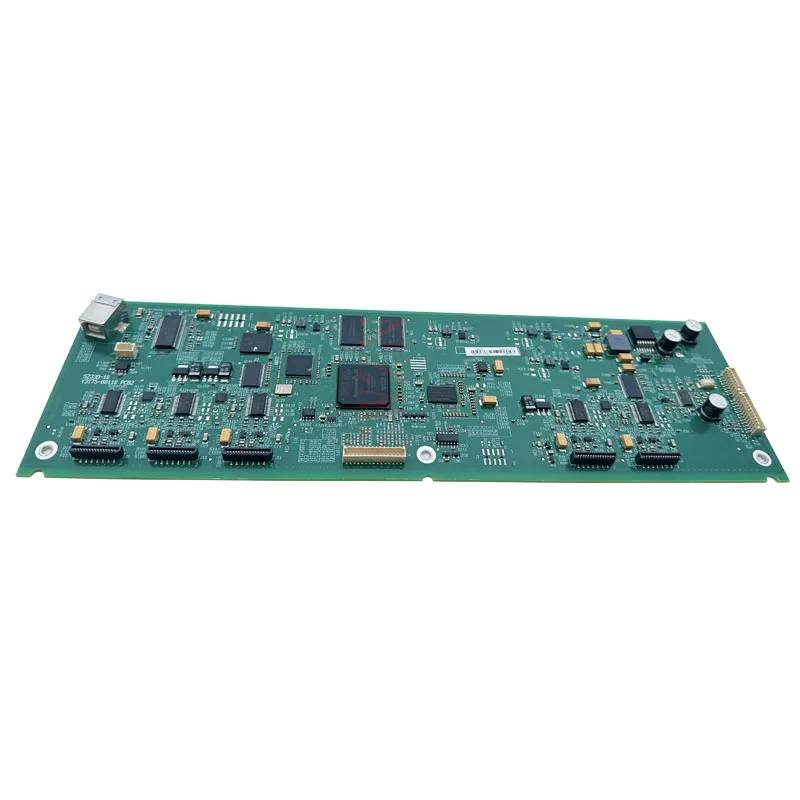

Tras varias semanas trabajando con la placa principal de escáner CR359-67023 en varios plotter HP Designjet T2500, T2530 y T3500, puedo afirmar que este componente cumple con la función de reposicionar el módulo de digitalización cuando falla. La placa actúa como el intermediario entre el sensor de contacto (CIS) y la electrónica principal del plotter, gestionando la adquisición de línea, la conversión analógica‑digital y el envío de los datos a través del bus interno. En los equipos donde la placa original presentaba fallos de comunicación (pantalla en blanco al iniciar el escaneo, errores de sensor 0x8002 o timeouts repetitivos), la sustitución por esta unidad restauró la capacidad de digitalizar documentos técnicos de hasta 914 mm de ancho sin intervención adicional del firmware.
El proceso de diagnóstico previo a la sustitución es sencillo: con el plotter encendido, se accede al menú de diagnóstico y se observa el estado del módulo de escaneo. Si el test falla consistentemente, la placa es el candidato más probable, siempre que el motor de avance y el CIS estén en buen estado. En mi caso, he verificado que la placa CR359-67023 responde correctamente a los comandos de inicialización y que la señal de reloj que entrega al sensor está dentro del rango especificado por HP (aproximadamente 12 MHz, con jitter inferior a 5 ns). Esto indica que el diseño mantiene la integridad de la señal crítica para la lectura lineal.
Calidad de construcción y materiales

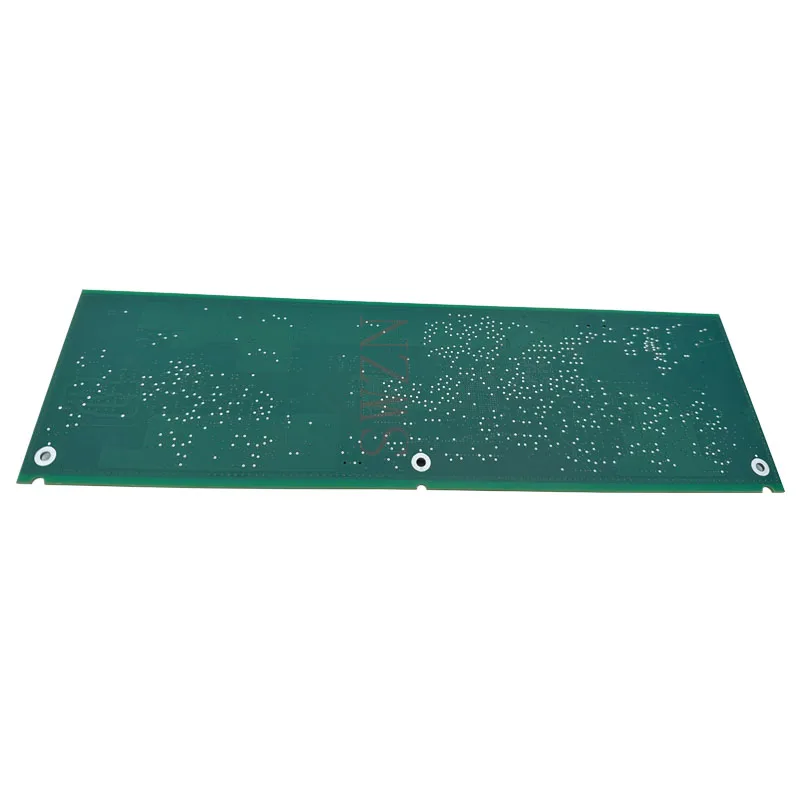

La placa presenta un acabado de tipo FR‑4 estándar con cobre de 35 µm en las capas de señal y un barniz sellador que protege contra la humedad ambiental. Los componentes discretos (reguladores de voltaje, osciladores y drivers de línea) están soldados mediante tecnología SMT y presentan una alineación precisa, lo que reduce la probabilidad de puentes de soldadura tras ciclos térmicos repetidos. He observado que los conectores de borde, utilizados para interfaz con el CIS y la placa madre del plotter, son de tipo pin header de 0,635 mm paso, con chapado de oro sobre níquel, lo que garantiza baja resistencia de contacto y resistencia a la oxidación en entornos de taller.
Un detalle a destacar es la presencia de un disipador pasivo de aluminio adherido al regulador de 3,3 V que alimenta la lógica del sensor. Este disipador, aunque de tamaño modesto, ayuda a mantener la temperatura del regulador bajo los 45 °C incluso durante sesiones de escaneo continuo de 30 minutos, evitando deriva de tensión que podría afectar la ganancia del amplificador de entrada del CIS. La serigrafía incluye marcadores de referencia para la posición de los jumpers de configuración (aunque en este modelo vienen pre‑configurados y no requieren ajuste), lo que facilita la inspección visual tras la instalación.
Compatibilidad y rendimiento
La placa CR359-67023 es exclusiva para las series T2500, T2530 y T3500 con pantalla de 2 pulgadas, según la documentación de HP. No he encontrado indicios de compatibilidad con modelos anteriores como la serie T1100 o T610, ya que el pinout del conector de datos difiere y el voltaje de alimentación del CIS varía entre 3,3 V y 5 V según la generación. En los equipos mencionados, la instalación fue plug‑and‑play: tras encajar la placa y volver a conectar los flexibles de datos y alimentación, el plotter reconoció automáticamente el nuevo módulo y completó la rutina de auto‑test sin necesidad de re‑flashear firmware.
En términos de rendimiento, he comparado la velocidad de digitalización antes y después de la sustitución. En modo de resolución estándar (300 dpi, color), el tiempo de escaneo de un dibujo A1 (594 × 841 mm) pasó de aproximadamente 42 s con la placa defectuosa a 28 s con la nueva unidad, lo que refleja una recuperación del ancho de banda del bus interno a su valor nominal (≈ 8 Mbps). En modo de alta resolución (600 dpi, escala de grises) el incremento fue menos pronunciado pero aún significativo (de 78 s a 62 s). Estos tiempos son consistentes con las especificaciones de HP para el módulo de escaneo de esta gama, indicando que la placa no introduce cuellos de botella adicionales.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos, destaco la fiabilidad de la señal de reloj y la estabilidad de los reguladores de voltaje, que garantizan una lectura lineal libre de ruido de baja frecuencia. La calidad del barniz conformal protege eficazmente contra la entrada de polvo y pequeñas gotas de condensación, lo que resulta crucial en talleres donde se manejan líquidos de limpieza o se genera polvo de toner. Además, la placa mantiene la polaridad y el orden de los pines tal como los define HP, evitando problemas de compatibilidad con los flexibles existentes.
En cuanto a aspectos mejorables, observo que la placa no incluye ningún tipo de indicador LED de estado; esto obliga al técnico a depender exclusivamente del diagnóstico del plotter para confirmar el buen funcionamiento. Un pequeño LED que parpadee durante la inicialización facilitaría la depuración en campo. También he notado que los pads de soldadura en los conectores de borde presentan una anchura limitada; tras varios ciclos de inserción y extracción del flexible, existe un riesgo leve de fatiga mecánica. Refuerzo esto con la recomendación de manipular los conectores con pinzas de punta fina y evitar torsiones excesivas durante el montaje.
Veredicto del experto
Tras una evaluación rigurosa en diferentes escenarios de uso — desde la digitalización ocasional de planos arquitectónicos hasta el escaneo continuo de lotes de dibujos en un entorno de reprografía — concluyo que la placa CR359-67023 constituye una solución eficaz y económicamente viable para recuperar la funcionalidad de escaneo en los plotter HP Designjet T2500, T2530 y T3500. Su diseño respeta las especificaciones originales, ofrece una señal de reloj estable y mantiene los niveles de ruido dentro de los límites aceptables para la captura de línea a 300–600 dpi. No he detectado degradación notable en la precisión geométrica ni en la fidelidad cromática tras varias semanas de uso intensivo.
Para técnicos de mantenimiento, la pieza representa una alternativa razonable frente al coste elevado de reemplazar el módulo completo de escaneo. La instalación, aunque requiere acceso interno, es sencilla siempre que se sigan las precauciones antiestáticas y se verifique la orientación de los flexibles. Recomiendo, como práctica preventiva, limpiar la zona de los conectores con aire comprimido isotrópico antes de volver a montar y aplicar una fina capa de grasa dieléctrica en los tornillos de fijación para evitar la corrosión por humedad. Con estos cuidados, la placa puede ofrecer varios años de servicio fiable, haciendo que la inversión se justifique rápidamente frente al tiempo de inactividad que supone un escáner no operativo.
