Descripción
Paquete LGA1200:
Intel de 11.a generación® Núcleo™ Procesadores i9 / Intel® Núcleo™ Procesadores i7 / Intel® Núcleo™ procesadores i5
Intel de décima generación® Núcleo™ Procesadores i9 / Intel® Núcleo™ Procesadores i7 / Intel® Núcleo™ Procesadores i5 / Intel® Núcleo™ Procesadores i3/ Intel® Pentio® procesadores / Intel® Celerón® procesadores*
* Limitado a procesadores con Intel de 4 MB® Cache inteligente, Intel® Celerón® Familia G5xx5.
El caché L3 varía con la CPU
(Consulte "Lista de soporte de CPU" para obtener más información).
Conjunto de chips
Intel® Conjunto de chips expreso B560
Memoria
Intel de 11.a generación® Núcleo™ Procesadores i9/i7/i5:
Soporte para DDR4 4800 (O.C.)/ 4700(O.C.)/ 4600 (O.C.)/ 4500 (O.C.)/ 4400 (O.C.)/ 4300(O.C.)/4266(O.C.)/ 4133 (O.C.)/ 4000 (CU.)/ 3866 (CU.)/ 3800 (CU.)/ 3733 (CU.)/ 3666 (CU.)/ 3600 (CU.)/ 3466 (CU.)/ 3400 (CU.)/ 3333 (O.C.)/ 3300 (CU.)/ Modules de memoria 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
Intel de décima generación® Núcleo™ Procesadores i9/i7:
Soporte para módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel de décima generación® Núcleo™ i5/i3 /Pentium®/Celerón® procesadores:
Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
4 x tomas DIMM DDR4 que admiten hasta 128 GB (capacidad DIMM única de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria ECC DIMM sin búfer 1Rx8/2Rx8 (funciona en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte "Lista de soporte de memoria" para obtener más información).
Gráficos integrados
Procesador Gráfico Integrado-Intel® Soporte de gráficos HD:
1 x puerto HDMI, compatible con una resolución máxima de 4096x2160@30 Hz
* Soporte para versión HDMI 1.4 y HDCP 2.3.
1 x DisplayPort, compatible con una resolución máxima de 4096x2304@60 Hz
* Soporte para la versión DisplayPort 1.2, HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
Realtek® Códec de audio
Audio de alta definición
2/4/5,1/7,1 canales
LAN
Intel®Chip LAN de 2,5 GbE (2,5 Gbit/1 Gbit/100 Mbit)
Módulo de comunicación inalámbrica
Intel® Wi-Fi 6 AX200
WIFI a, b, g, n, ac, ax, compatible con doble banda de 2,4/5 GHz
BLUETOOTH 5.1
Soporte para estándar inalámbrico 11ax 160MHz y velocidad de datos de hasta 2,4 Gbps
* La velocidad de datos real puede variar según el entorno y el equipo.
Ranuras de expansión
1 ranura PCI Express x16, que funciona a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0.)*
*Compatible únicamente con procesadores de 11.a generación.
1 ranura PCI Express x16, que funciona a x4 (PCIEX4)
1 ranura PCI Express x1
(Las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
Tecnología multigráfica
Soporte para AMD Quad-GPU CrossFire™ y AMD CrossFire bidireccional™ tecnologías
Interfaz de almacenamiento
CPU:
1 conector M.2 (Enchufe 3, llave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2P_CPU)*
* Compatible únicamente con procesadores de 11.a generación.
Conjunto de chips:
1 conector M.2 en la parte posterior de la placa base (Socket 3, tecla M, tipo 2260/2280/22110 SATA y PCIe 3.0 compatible con SSD x4/x2) (M2A_SB)
6 conectores SATA de 6 Gb/s
* Consulte "1-7 Conectores Internos", para ver los avisos de instalación de los conectores M.2 y SATA.
Intel® Óptano™ Listo para memoria
USB
Conjunto de chips:
1 USB tipo C® Puerto en el panel posterior, con soporte USB 3.2 Gen2x2
1 x puertos USB 3.2 Gen2 Type-A (rojas) en el panel posterior
2 puertos USB 3.2 Gen1 en el panel posterior
2 puertos USB 2.0/1.1 en el panel posterior
Conjunto de chips + concentrador USB 3.2 Gen 1:
1 USB tipo C® Puerto con soporte USB 3.2 Gen1, disponible a través del conector USB interno
2 puertos USB 3.2 Gen1 disponibles a través del conector USB interno
Conjunto de chips + 2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines.
1 conector de alimentación ATX de 12 V de 8 pines.
1 x encabezado del ventilador de CPU
1 x cabezal del ventilador de la CPU de refrigeración por agua
3 x cabezales de ventilador del sistema
2 x cabezales de tira LED direccionables
2 x cabezales de tira LED RGB
6 conectores SATA de 6 Gb/s
2 conectores M.2 Socket 3
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 USB tipo C® encabezado, con soporte USB 3.2 Gen 1
1 x conector USB 3.2 Gen 1
2 x cabezales USB 2.0/1.1
2 x cerrojo™ conectores de tarjeta complementarios
1 x encabezado de módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x encabezado de puerto serie
1 x puente CMOS transparente
1 botón Q-Flash Plus
*Todos los cabezales de ventilador están sujetos a admitir AIO_Pump, bomba y ventilador de alto rendimiento con la capacidad de suministrar hasta 2A/12V a 24W.

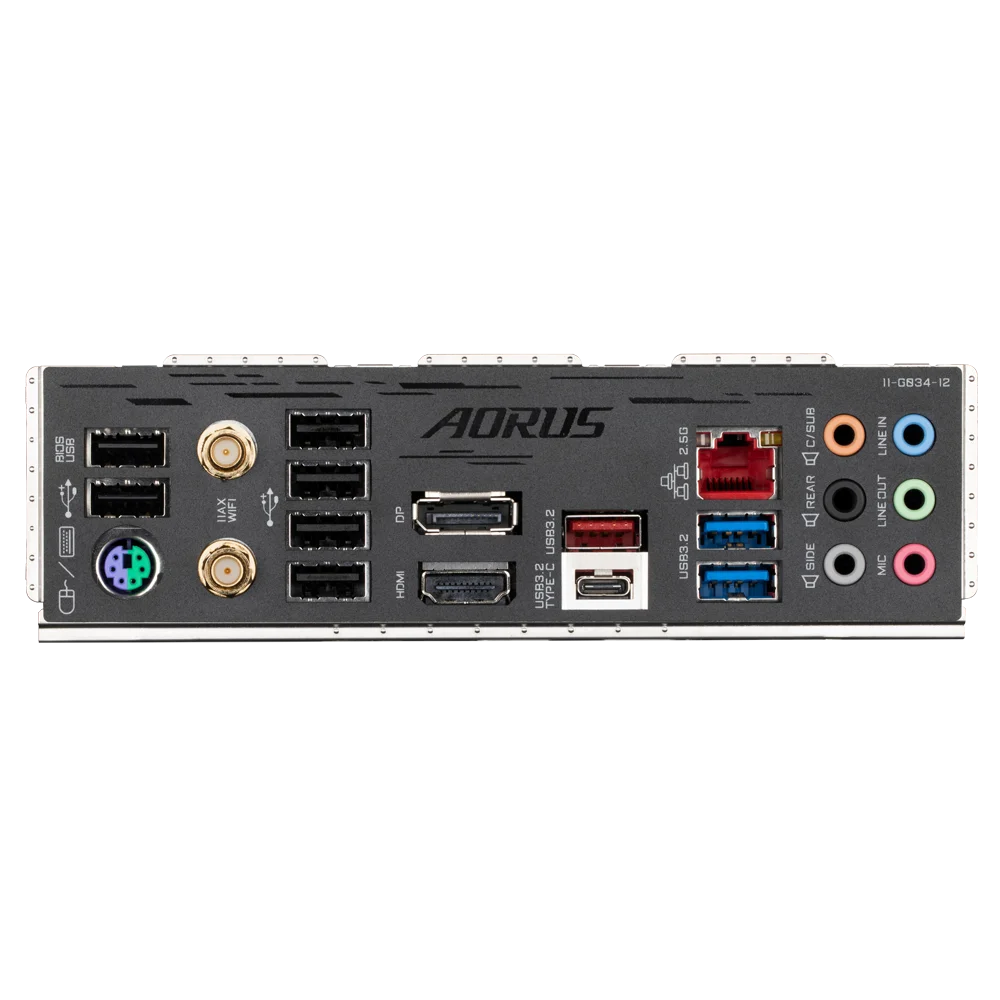

Conectores del panel trasero
1 x puerto de teclado/ratón PS/2
1 USB tipo C® Puerto, con soporte USB 3.2 Gen2x2
1 x puerto USB 3.2 Gen2 tipo A (rojo)
2 puertos USB 3.2 Gen1
6 puertos USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 puerto de visualización
1 puerto HDMI
1 puerto RJ-45
6 x conectores de audio
Controlador de E/S
iTE® Chip controlador de E/S
Monitoreo H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de fallo del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
1 flash de 256 Mbit
Uso del BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para centro de aplicaciones
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base.Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Inicio rápido
Impulso del juego
Carga ON/OFF
Fusión RGB
Respaldo inteligente
Visor de información del sistema
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress
Software empacotrado
Norton® Seguridad de Internet (versión OEM)
cFosSpeed
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma microATX; 24,4 cm x 24,4 cm
