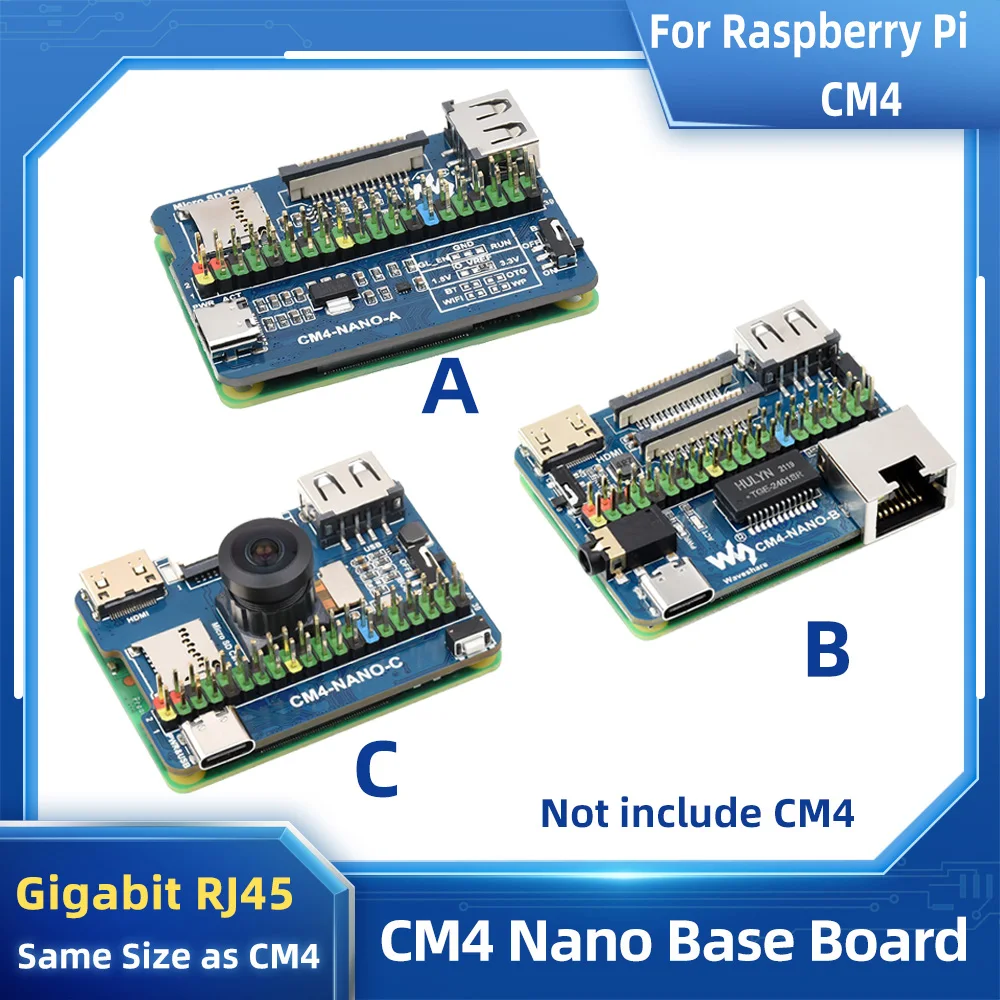

Placa Base CM4 USB CSI DSI Mini compatible con HDMI opcional Gigabit Ethernet RJ45 para Raspberry Pi Compute Module 4 del mismo tamaño CM4

Adecuado para evaluar Raspberry Pi CM4 o integrarse en los productos finales

Placa Base para Módulo de Computación 4 Lite/eMMC

TOMA CM4

adecuado para todas las variantes de Compute Module 4

RED DE TRABAJO

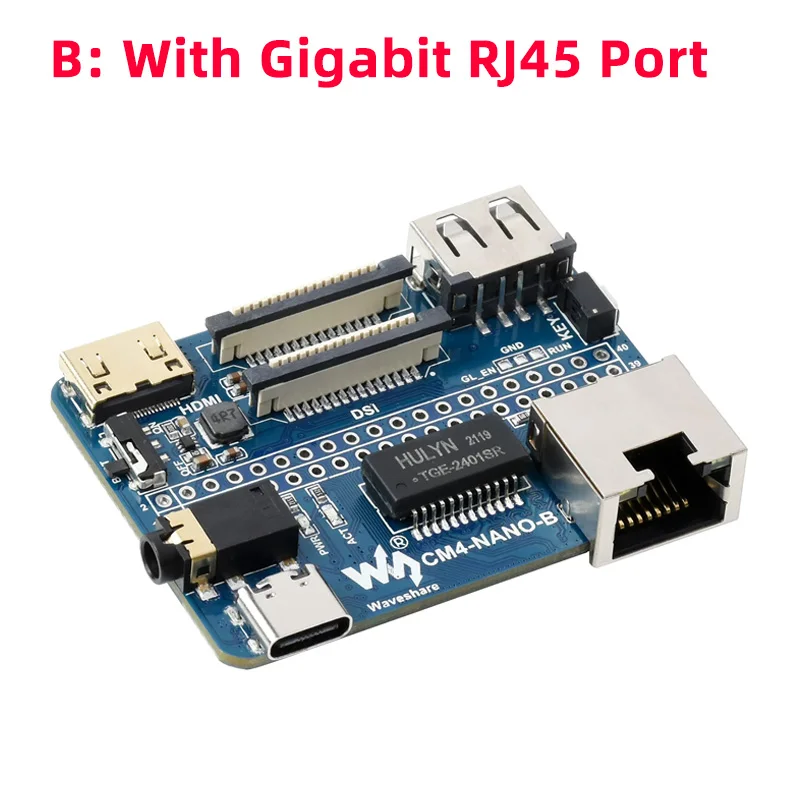

Conector Gigabit Ethernet RJ45

CONECTOR

Conector GPIO Raspberry Pi 40PIN × 1

USB

Conector USB 2.0 tipo A × 1

PANTALLA

Puerto MIPI DSI × 1 (conector FPC de 15 pines y 1,0 mm)

CÁMARA

Puerto MIPI CSI-2 × 1 (conector FPC de 15 pines y 1,0 mm)

VIDEO

Puerto Mini HDMI × 1, admite salida 4K 30 fps

ÁUDIO

Conector de 3,5 mm

ALMACENAMIENTO

Toma de tarjeta Micro SD para variantes Compute Module 4 Lite (sin eMMC)

ENTRADA DE ENERGÍA

5V

DIMENSIONES

56 × 41 mm

---

WIKI:

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

R:

Placa base Nano (A) para CM4

Adecuado para evaluar Raspberry Pi CM4 o integrarse en los productos finales

Placa Base para Módulo de Computación 4 Lite/eMMC

Mismo tamaño que el CM4

Zócalo CM4 estándar, con múltiples interfaces periféricas, adecuado para entornos de aplicaciones estrechas

Nota: el CM4 NO está incluido.Cómprelo por separado si es necesario.

Especificaciones

TOMA CM4

adecuado para todas las variantes de Compute Module 4

CONECTOR

Interfaz GPIO Raspberry Pi de 40 pines × 1

USB

Interfaz USB 2.0 tipo A × 1

CÁMARA

Puerto MIPI CSI-2 × 1 (conector FPC de 15 pines y 1,0 mm)

ALMACENAMIENTO

Toma de tarjeta Micro SD para variantes Compute Module 4 Lite (sin eMMC)

ENTRADA DE ENERGÍA

5V

DIMENSIONES

55 × 40 mm

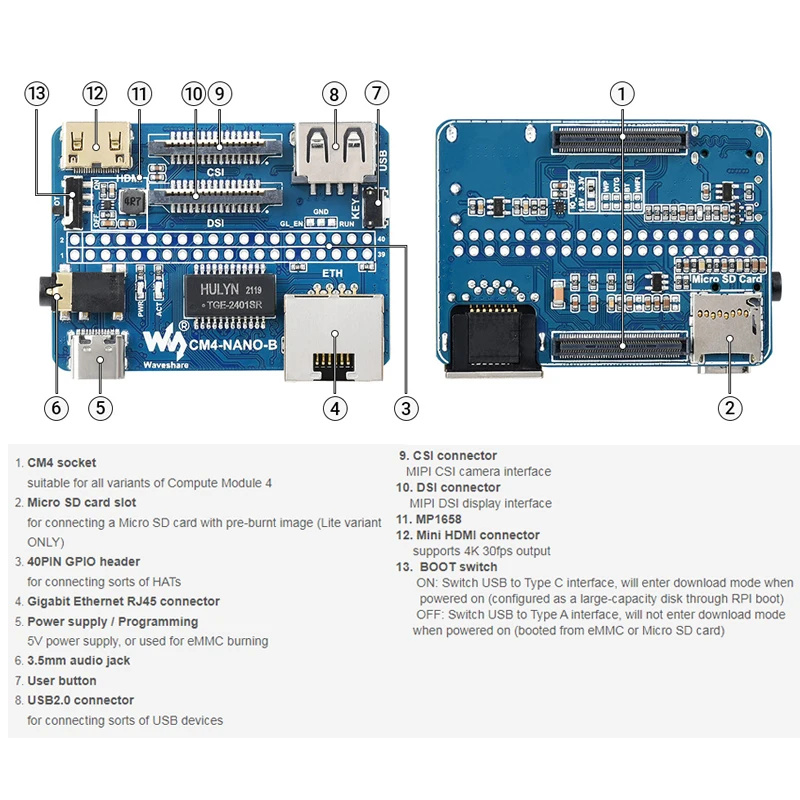

Qué hay a bordo

1. Casquillo CM4
   adecuado para todas las variantes de Compute Module 4

2. Fuente de alimentación / Programación
   Fuente de alimentación de 5 V, o utilizada para grabación de eMMC

3. Ranura para tarjeta Micro SD
   para conectar una tarjeta Micro SD con imagen previamente quemada (SOLO variante Lite)

4. Interfaz CSI
   1 × interfaz de cámara MIPI CSI

5. Interfaz USB2.0
   para conectar tipos de dispositivos USB

6.Interfaz GPIO de 40 pines
adecuado para conectar a varios módulos HAT

7.Indicador PWR
Estado de energía CM4

8.Indicador ACT
Estado de trabajo CM4

9.AMS1117-3.3
10.Interruptor BOOT
ENCENDIDO: cambie la interfaz USB a tipo C, entrará en modo de descarga cuando esté encendido (configurado como un disco de gran capacidad a través del arranque RPI)
APAGADO: cambie la interfaz USB a tipo A, no ingresará al modo de descarga cuando esté encendido (arrancado desde eMMC o tarjeta Micro SD)

Recursos y servicios

---

WIKI:

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

1. Casquillo CM4
   adecuado para todas las variantes de Compute Module 4

2. Puerto mini HDMI
   admite salida 4K 30fps

3. Puerto DSI
   Interfaz de pantalla MIPI DSI

4. Puerto USB2.0
   para conectar tipos de dispositivos USB

5. Ranura para tarjeta TF
   para conectar una tarjeta TF con imagen previamente quemada (SOLO variante Lite)

6. Fuente de alimentación / Programación
   Fuente de alimentación de 5 V, o utilizada para grabación de eMMC

7. encabezado GPIO de 40 pines
   para conectar tipos de HATs

1. Cámara IMX219-D160
   8MP, 160° FOV

2. Botón de usuario
   Conéctese a GPIO21

3. Interruptor BOOT
   ENCENDIDO: cambie la interfaz USB a tipo C, entrará en modo de descarga cuando esté encendido (configurado como un disco de gran capacidad a través del arranque RPI)
   APAGADO: cambie la interfaz USB a tipo A, no ingresará al modo de descarga cuando esté encendido (arrancado desde eMMC o tarjeta TF)

4. Indicador ACK
   Estado de trabajo CM4

5. Indicador PWR
   Estado de energía CM4
