Descripción
VER: 1,3 (4278U), de la versión de la caja.
Procesador
Intel® Haswell _ U/I5 4278U 2,6 GHZ procesador de cuatro hilos de doble núcleo, TDP 15W
Compatible Intel Celeoron,Pentium, Core® I3/I5/I7 Haswell/Broadwell-U Procesador
Conjunto de chips
Basado en la plataforma SOC Intel®Haswell-U/Broadwell-U
Memoria
Admite 1 ranura SO DDRIII, admite memoria 1600/1333MHz DDR3L/V 1,35, hasta 8GB
Pantalla
Gráficos integrados Intel®HD 4400
Proporciona 1 * VGA,1 * SALIDA HD, 1 * LVDS (soporte de doble canal 24BIT) o 1 * Salida de pantalla EDP.
Soporte para pantalla única, modo de pantalla doble, modo extendido
Red
Integrado 1 * o 1 * RTL 8111H Gigabit Ethernet, compatible con la función Wake On LAN/PXE
Almacenamiento
Proporciona 2 * interfaz SATA de 7 pines HDD (La CPU 4025U no admite esta interfaz 2 * SATA).
1 * SATA3.0 2,5 pulgadas portátil HDD lugar
Audio
Controlador de audio de alta fidelidad de 6 canales ALC662 integrado, compatible con micrófono/salida de línea, amplificador
Amplificador propuesto con altavoces 2Ω5W
Ranuras de expansión
1 * Mini-ranura PCIE, compatible con módulo WIFI/3G
1 * Ranura MSATA compatible con SSD, velocidad de transferencia de hasta 6Gbps

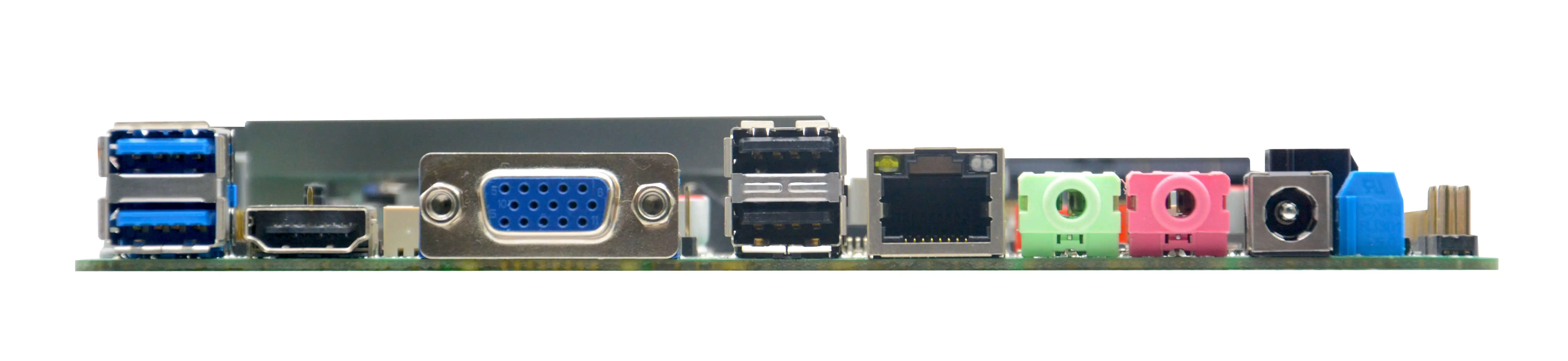

I/O trasera
1*12V DC JACK entrada
1 * conector de entrada de alimentación de 12V CC de 2 pines (puede hacer conector de entrada/salida de alimentación de 12V)
1 puerto de salida HD
1 puerto VGA (puerto serie DB9 opcional)
2 puertos USB 3,0; 2 puertos USB 2,0
1 * puertos Gigabit Ethernet
1 * Línea de salida (verde)
1 * MIC (rojo)
E/S interna
1 * Conector de alimentación ATX de 4 pines (puede hacer conector de entrada/salida de alimentación de 12V)
1 * Puerto PS/2 KB/.MS 1*6 pines
1 * JVGA1 1*12 Pines, la misma señal con DB15
1 * SALIDA J_HD 2*8 pines, la misma señal con SALIDA HD
2 puertos serie RS232
1 * LVDS 2*15 Pines, soporte 24 bits (doble 8),(opcional, con EDP opcional)
1 * JEDP 2*15 Pines, (opcional, con LVDS opcional)
1 * conector de fuente de alimentación con retroiluminación LVDS 1*6 pines
1 puerto de audio del panel frontal 2*5 pines
1 * Puerto amplificador del panel frontal 1*4 pines
6 * puertos USB 2,0 2*5 pines (F _ USB3 y USB1 opcionales),F _ USB2 soporte predeterminado 1 * USB2.0
1 * botones de función del panel frontal y Puerto Indicador 2*5 pines
1 puerto de impresión LPT 2*13 pines
1 * conector de fuente de alimentación HDD 1*4 pines
1 * enchufe de tarjeta SIM
1 * GPIO
Interfaz FAN
1 * Conector DE VENTILADOR DE CPU de 4 pines, 1 * Conector DE VENTILADOR DE SISTEMA DE 3 pines
GPIO
Admite entrada/salida GPIO de 4 vías
BIOS
AMI 64Mb Flash ROM
Perro guardián
Función de reinicio de hardware (L256,0 ~ 255 segundos)
Entrada de energía
Entrada de energía DC _ 12V
Temperatura de funcionamiento.
-10℃~60℃
Almacenamiento Temp.
-20℃~70℃
Humedad de funcionamiento
5%-95% (humedad relativa; sin condensación)
Dimensión
170mm x 170mm
