Descripción

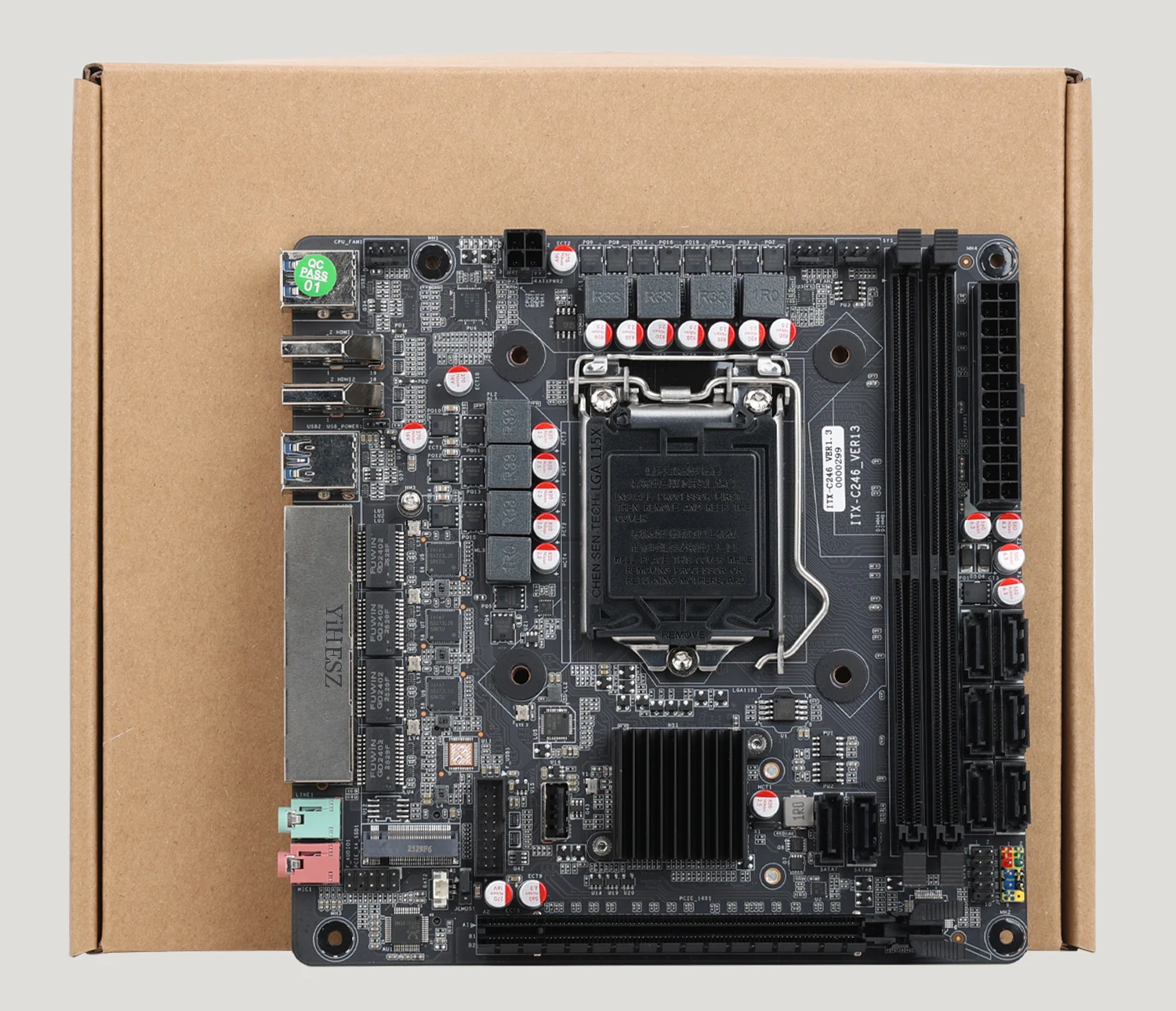

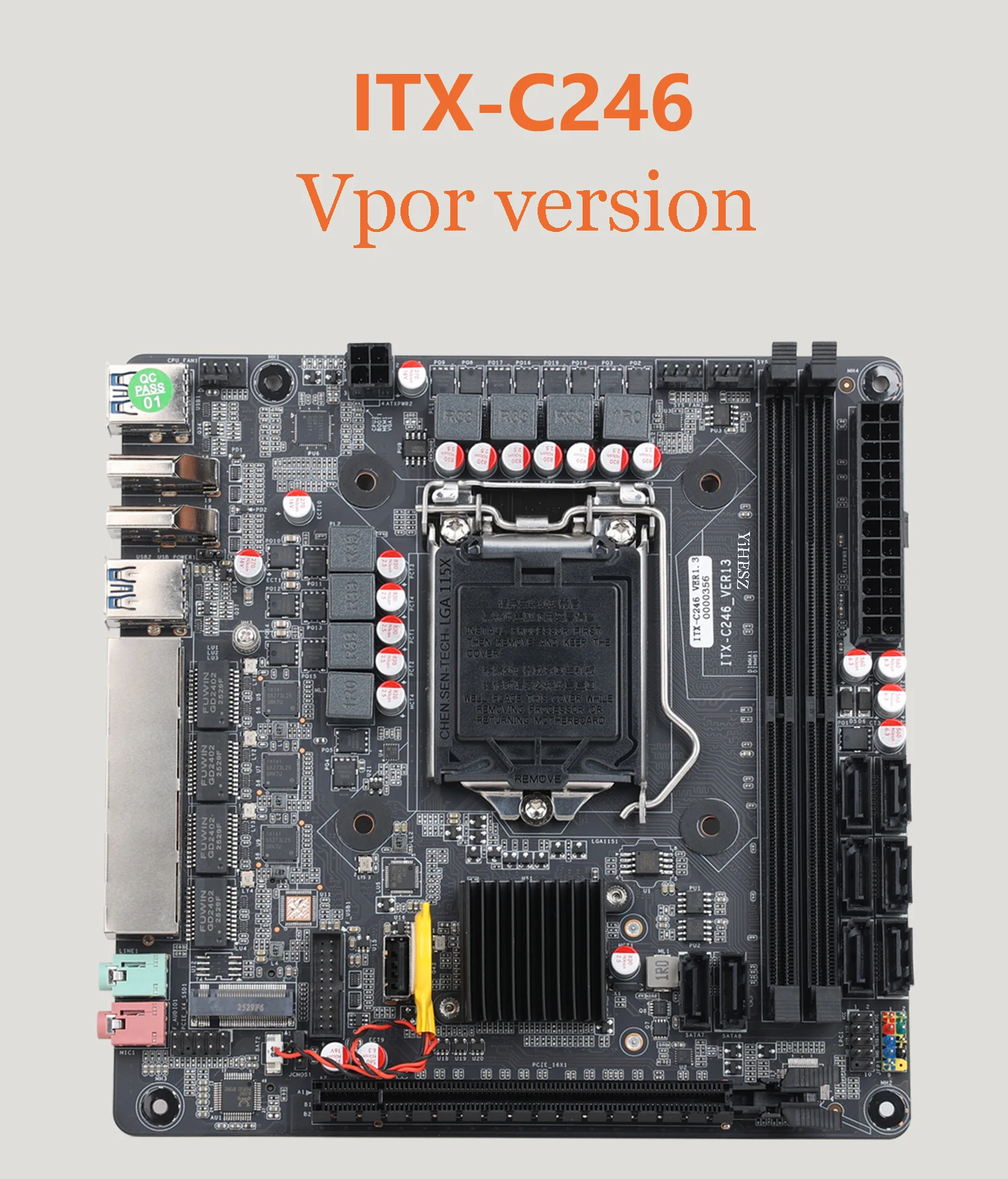

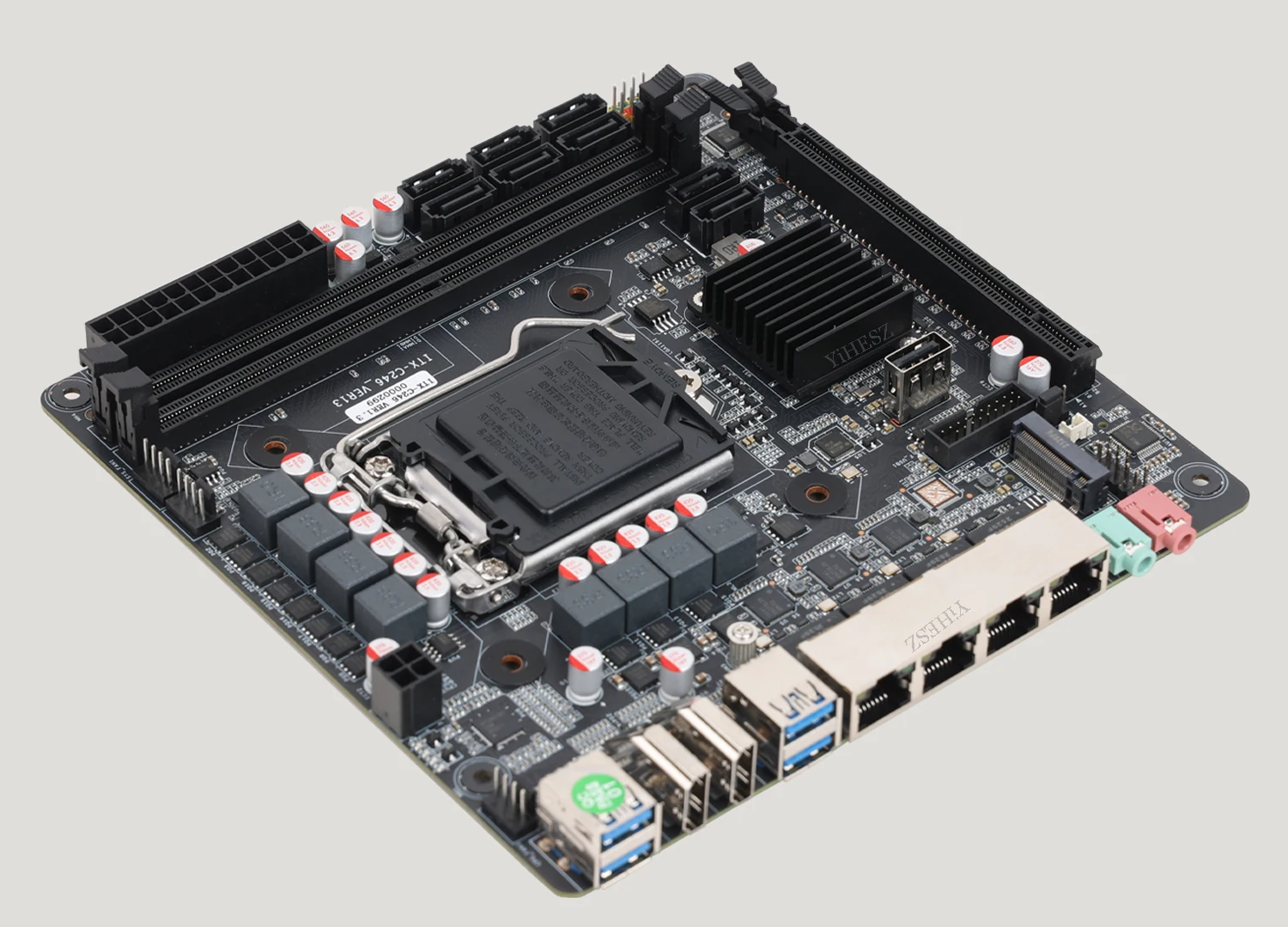

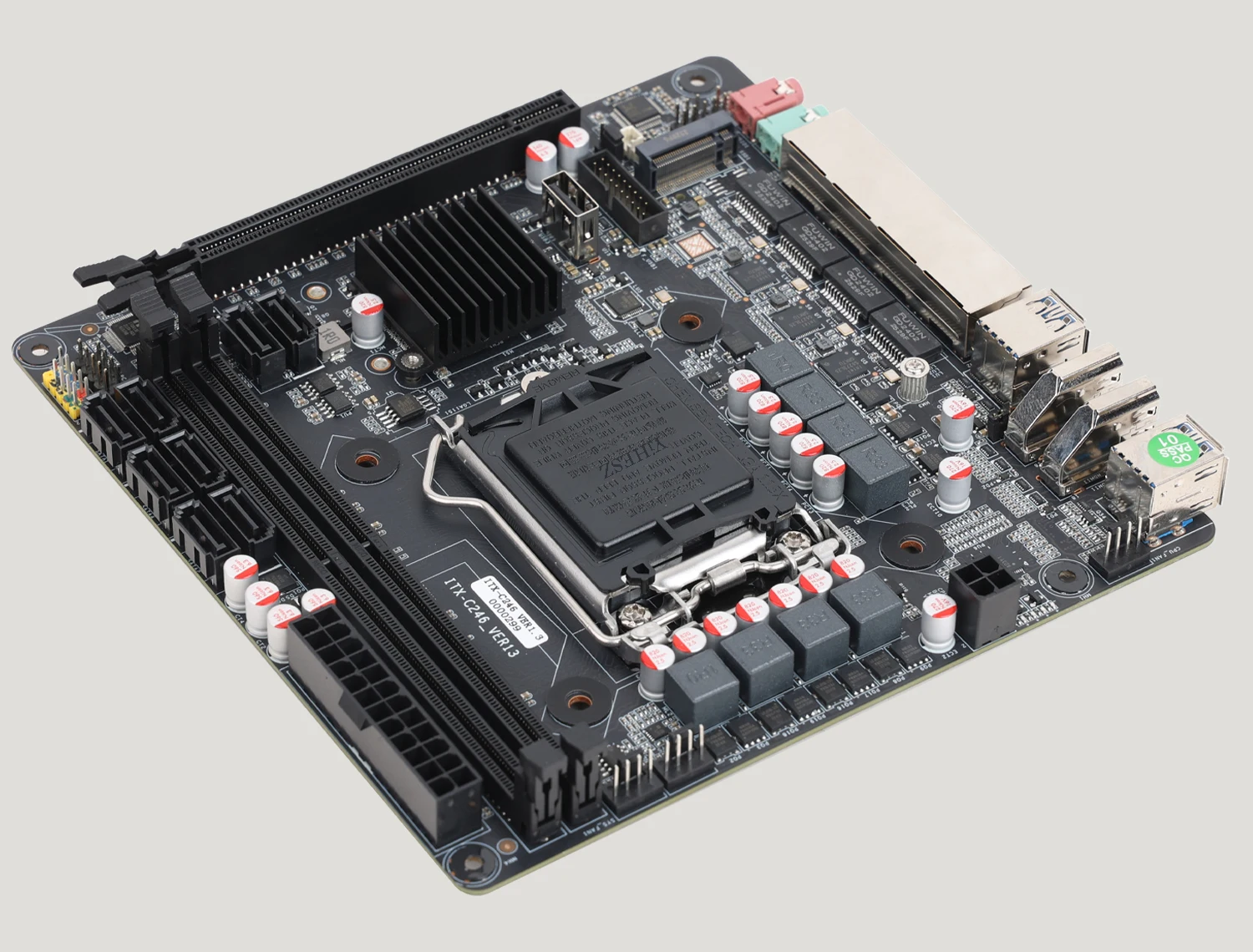

Placa base Vpro 8 SATA C246 NAS i219 Vpor Gigabit LAN con 3*i226 2,5G LAN 2*Slot DDR4 3*M.2 PCIE X16 compatible con ranura E-2100/2200

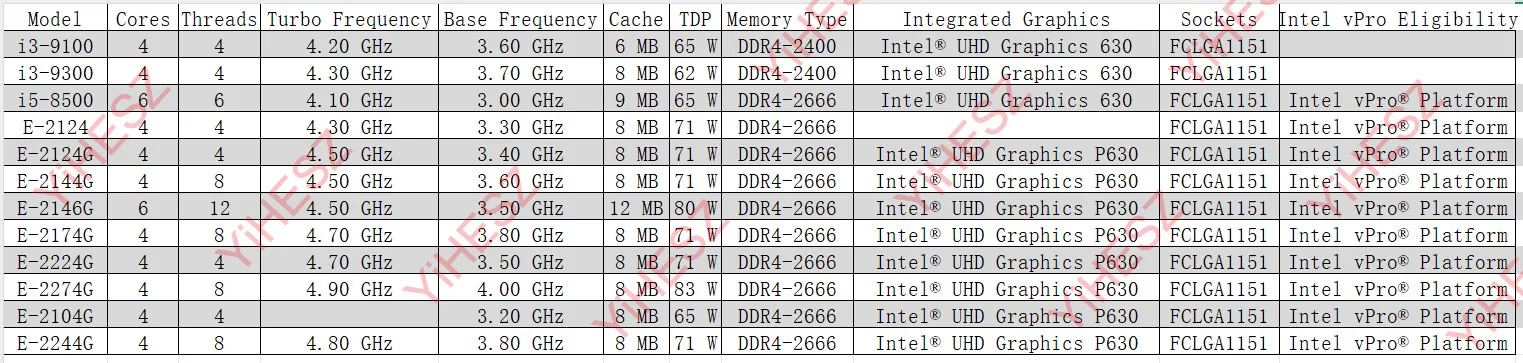

Slocket LGA1151: admite CPU Core 8/9 y serie E-2100/E2200.Si desea utilizar la función Vpro, verifique o no el soporte de su CPU Vpor.

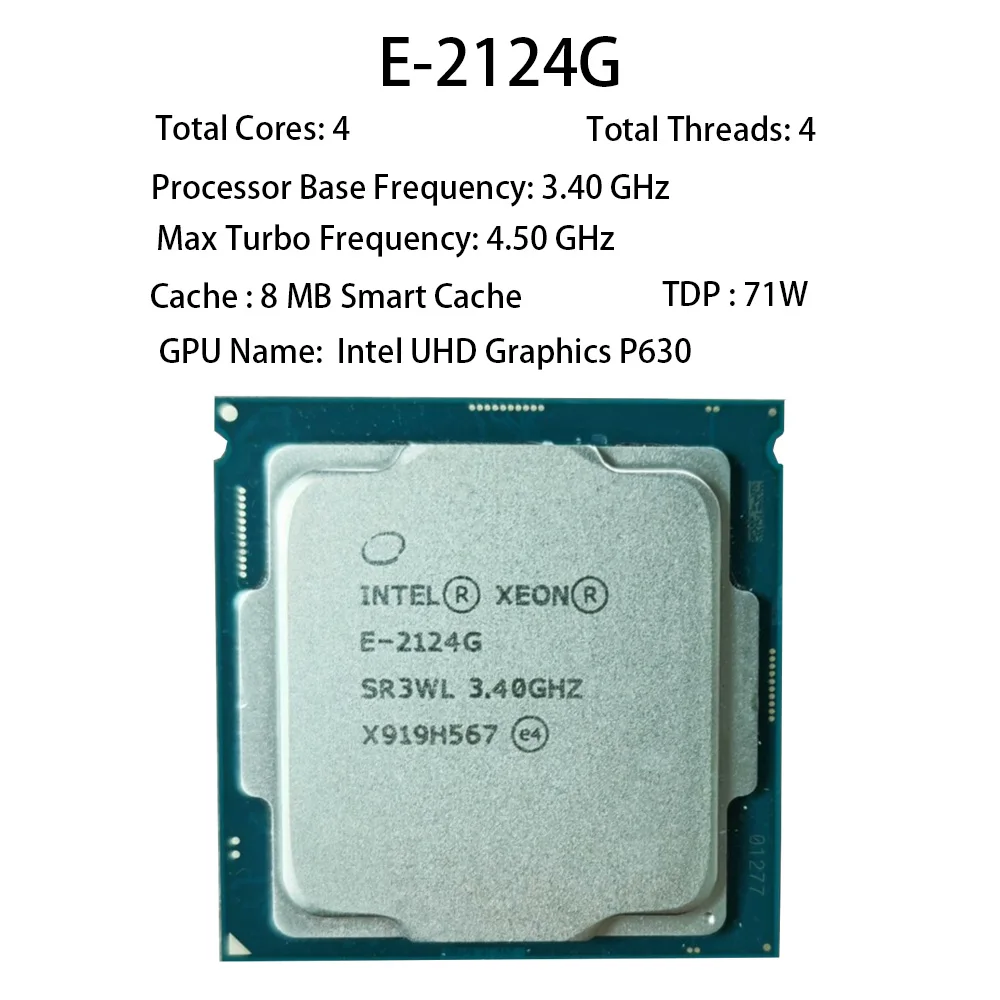

E-2124 sin función gráfica.Si necesita gráficos, seleccione CPU E-2124G.
El enfriador de cobre es un radiador de 1 heatpipes, pero el enfriador negro es un radiador de 4 heatpipes.
Si selecciona la opción que incluye RAM o CPU, se utiliza la CPU y la RAM, pero la calidad está en buenas condiciones.

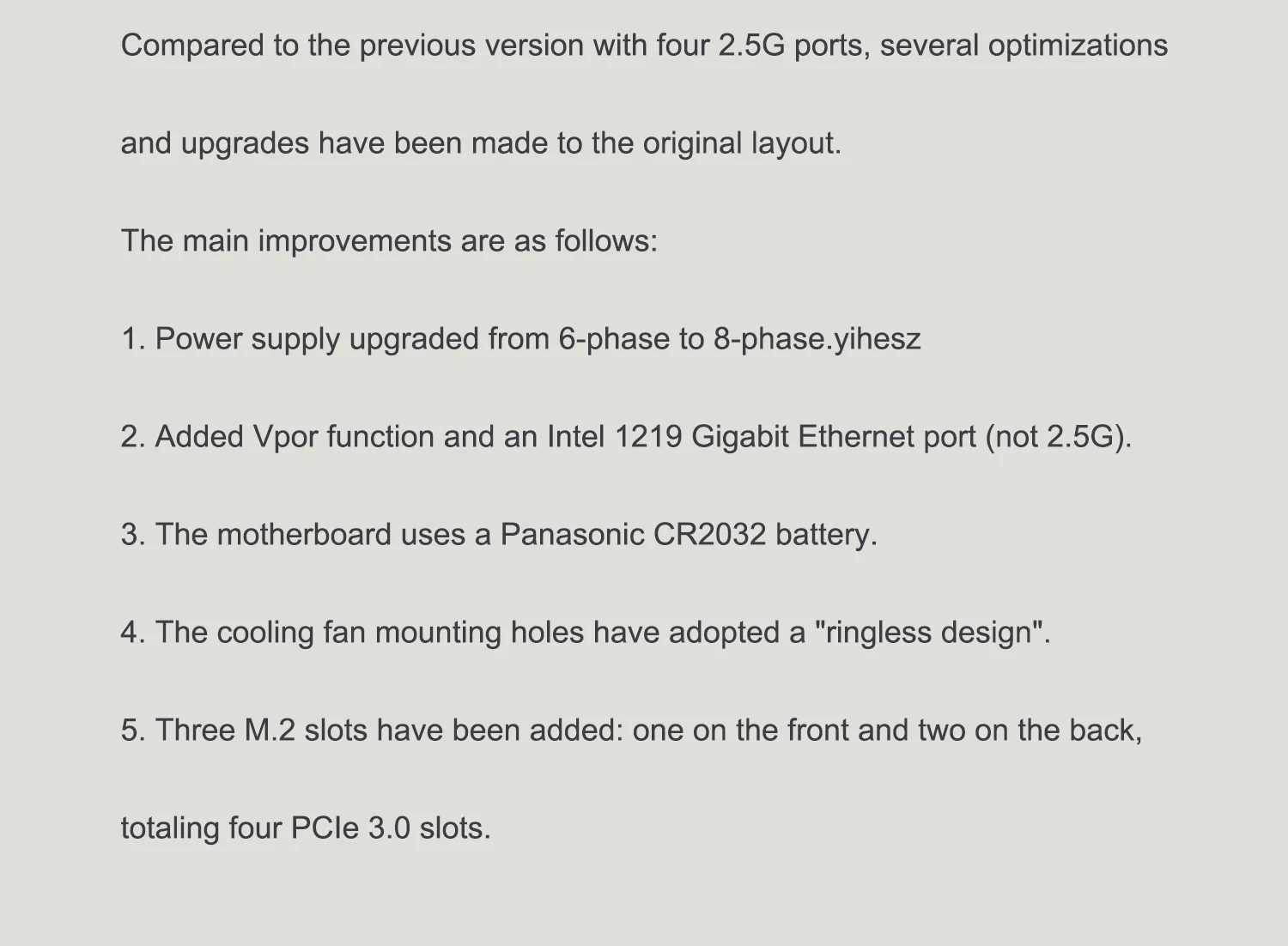

En comparación con la versión anterior con cuatro puertos 2.5G, se han realizado varias optimizaciones y actualizaciones en el diseño original.
Las principales mejoras son las siguientes:
1.Fuente de alimentación mejorada de 6 fases a 8 fases.
2.Se agregó la función Vpro y YiHESZ un puerto Gigabit Ethernet Intel i219 (no 2,5G).
3.La placa base utiliza una batería Panasonic CR2032.
4.Los orificios de montaje del ventilador de refrigeración han adoptado un "diseño sin anillos".

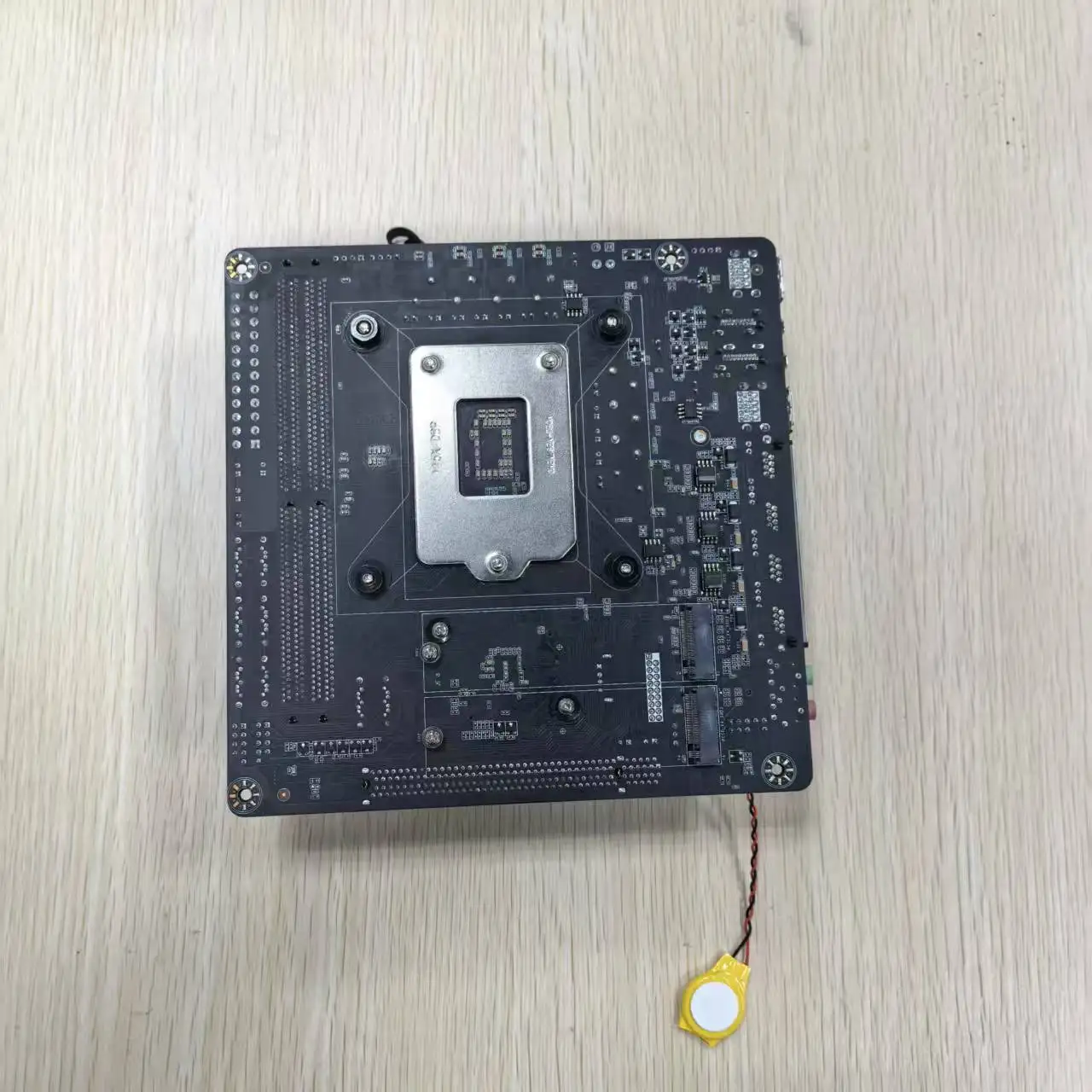

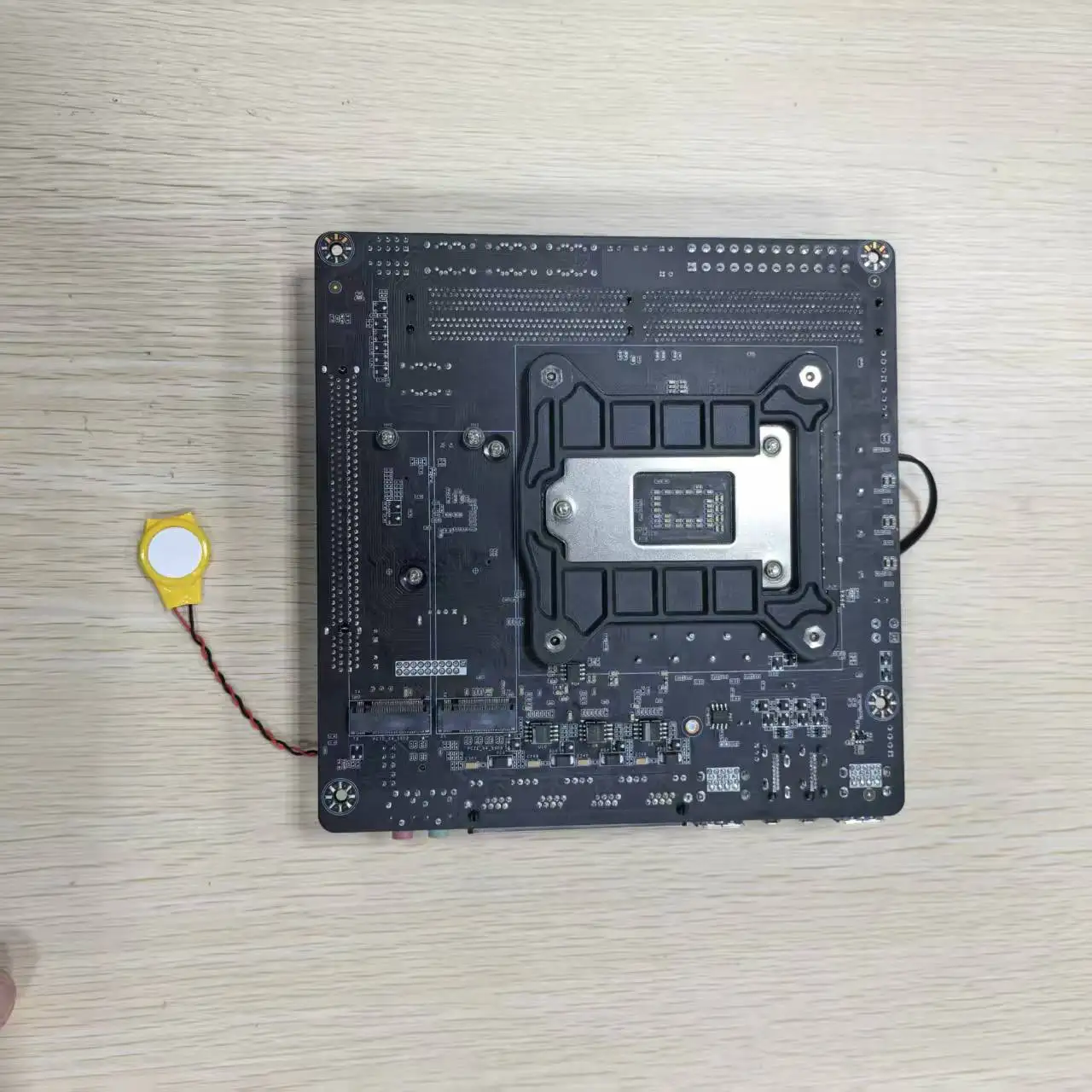

5.Se han agregado tres ranuras M.2: una en la parte delantera y dos en la parte posterior, totalizando cuatro ranuras PCIe 3.0.

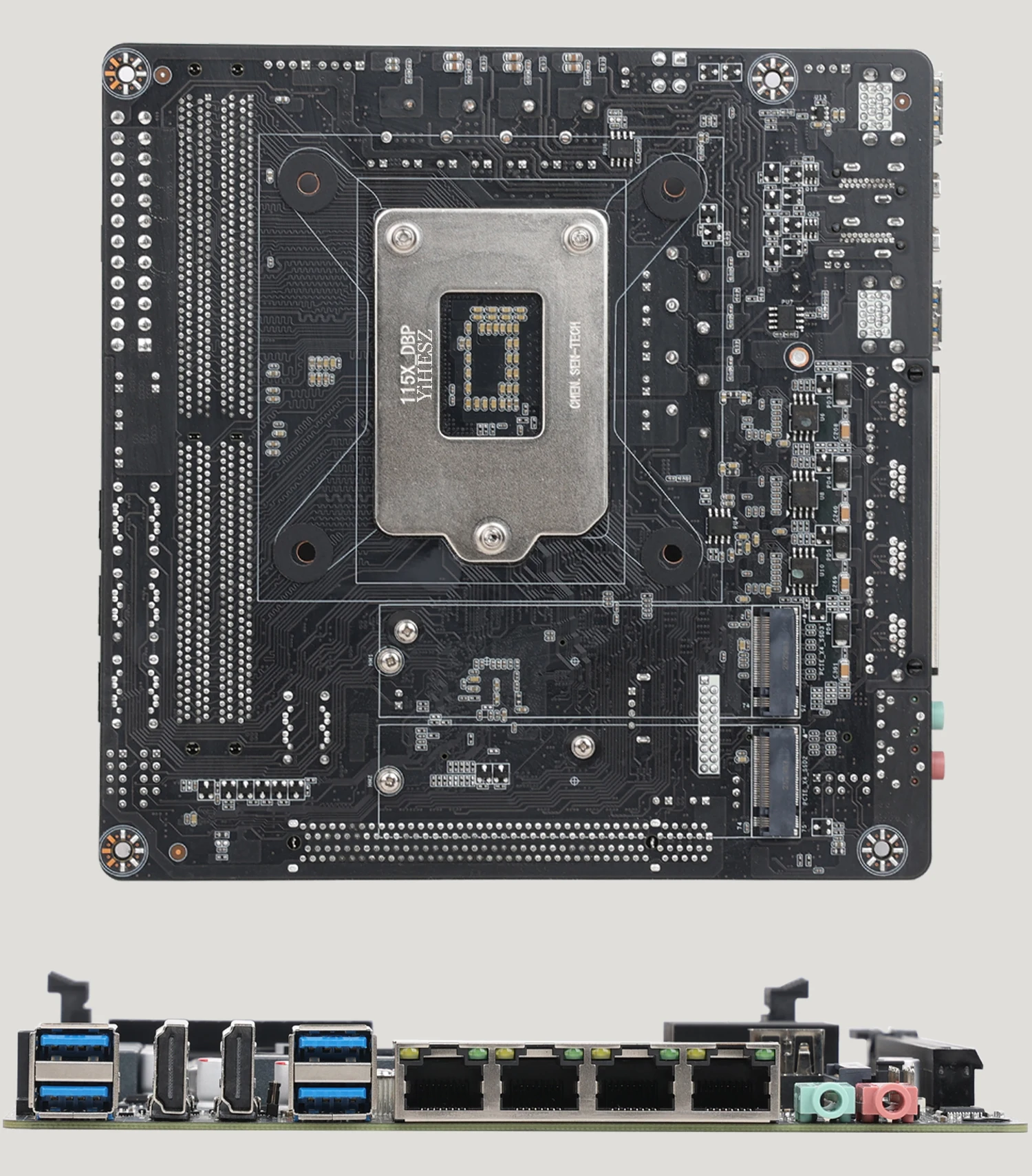

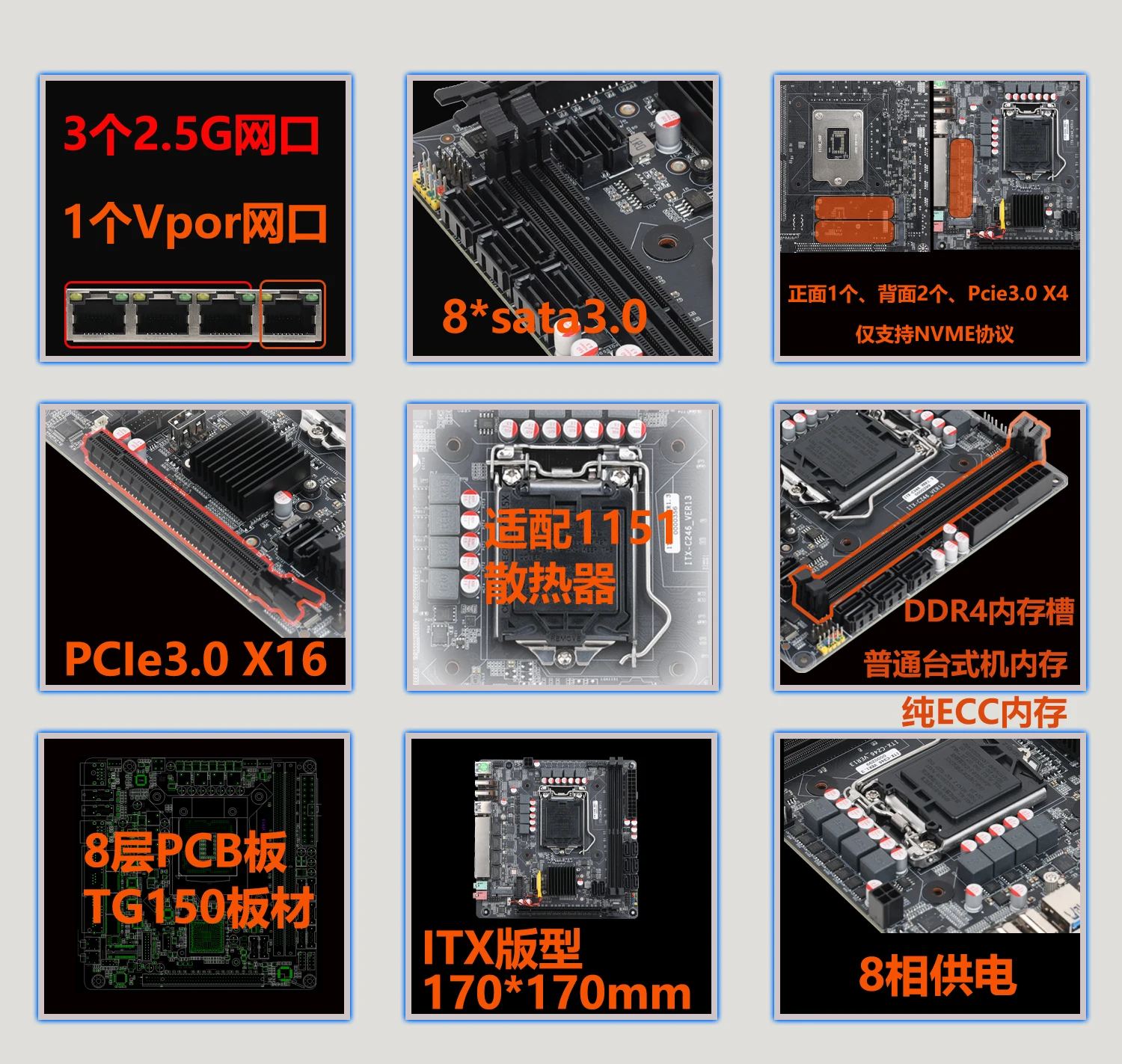

Funciones básicas:
- Conjunto de chips Intel C246;
- 1 ranura PCIe 3.0 16X;
- 2 ranuras de memoria de escritorio DDR4, YHiESZ que admiten memoria de escritorio y memoria ECC pura;
- 3 ranuras M.2 (PCIe 3.0 x4);
- 3 controladores Intel Ethernet i226-V, 1 puerto Ethernet Intel i219 (compatible con la función Vpro);
- 8 puertos SATA 3.0;
- Alimentación de placa base ATX de 24 pines + alimentación de CPU de 4 pines;
- Factor de forma ITX de 170*170, PCB TG150 de 8 capas;

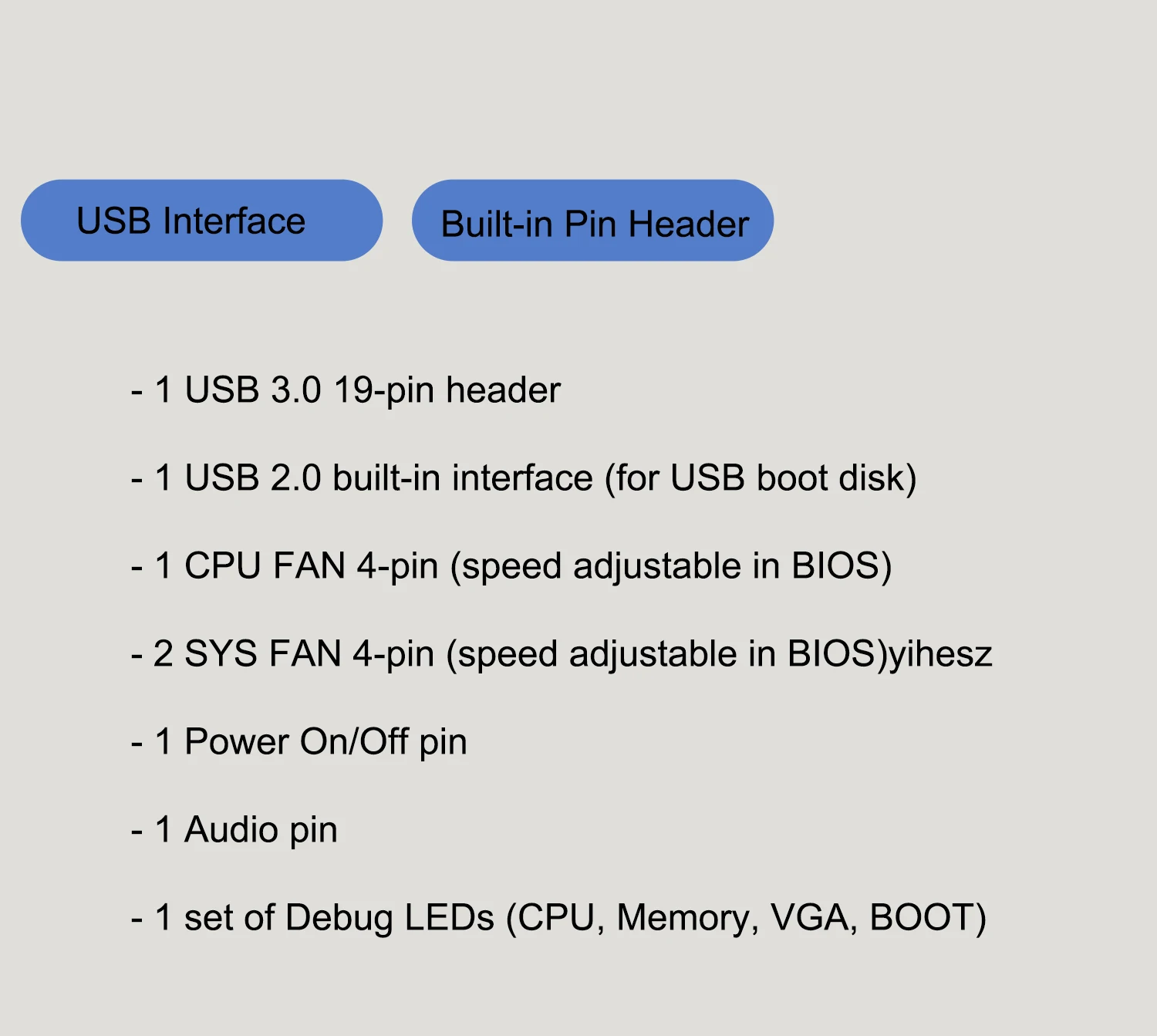

Interfaz USB/Encabezado de pin incorporado
- 1 encabezado USB 3.0 de 19 pines
- 1 interfaz USB 2.0 incorporada (para disco de arranque USB)
- 1 VENTILADOR de CPU de 4 pines (velocidad ajustable en BIOS)
- 2 SYS VENTILADOR de 4 pines (velocidad ajustable en BIOS)
- 1 pin de encendido/apagado
- 1 pin de audio
- 1 juego de LED de depuración (CPU, memoria, VGA, BOOT) yihesz

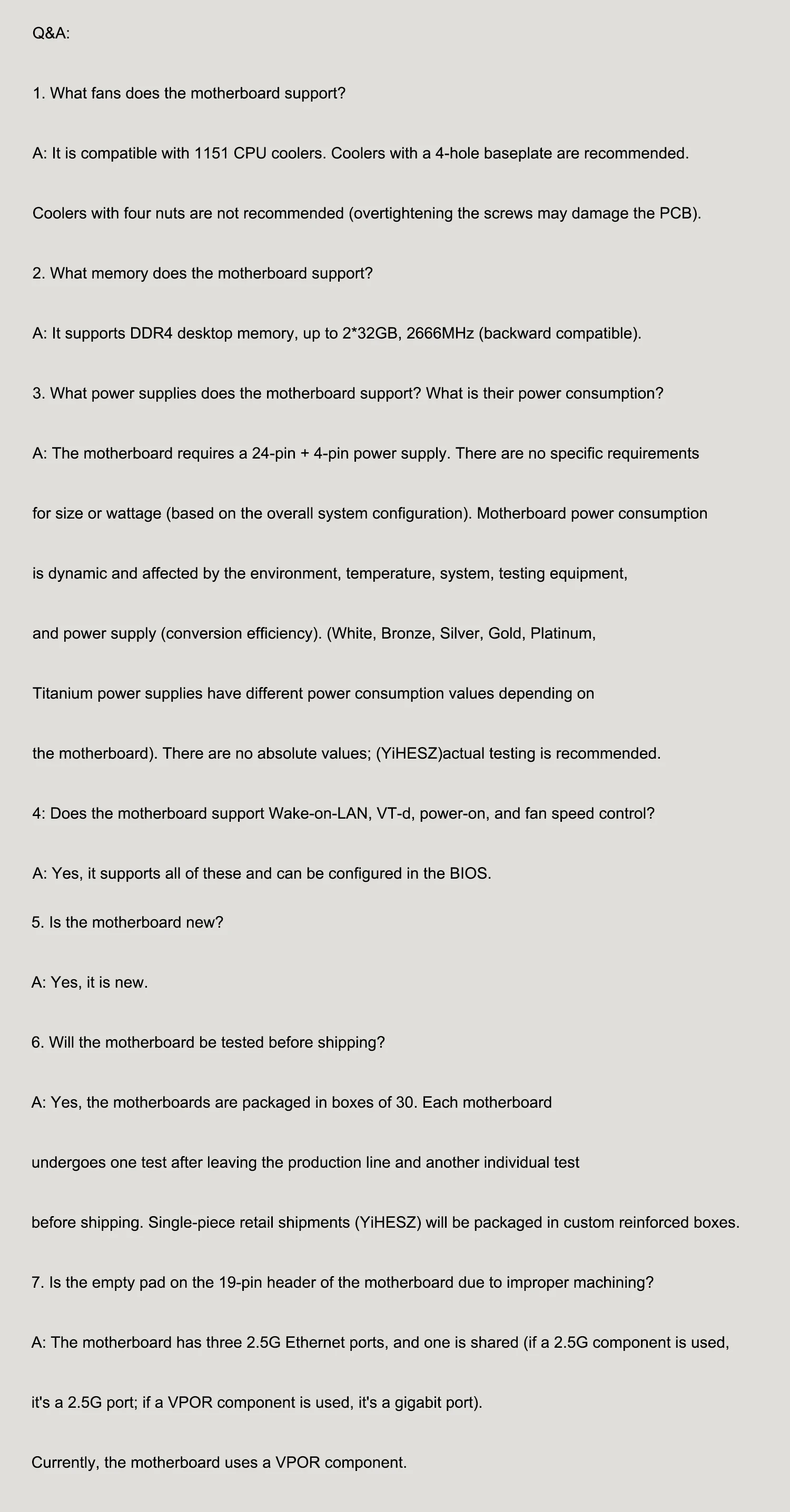

Preguntas y respuestas:
1.¿Qué ventiladores admite la placa base?
R: Es compatible con refrigeradores de CPU 1151.Se recomiendan refrigeradores con placa base de 4 orificios.No se recomiendan refrigeradores con cuatro tuercas (lo sobreapretar los tornillos puede dañar la PCB).
2.¿Qué memoria admite la placa base?
R: Admite memoria de escritorio DDR4, hasta 2*32 GB, 2666 MHz (compatible con versiones anteriores).
3.¿Qué fuentes de alimentación admite la placa base?¿Cuál es su consumo de energía?
R: La placa base requiere una fuente de alimentación de 24 pines + 4 pines.No existen requisitos específicos de tamaño o potencia (según la configuración general del sistema).El consumo de energía de la placa base es dinámico y se ve afectado por el entorno, la temperatura yihesz, el sistema, el equipo de prueba y la fuente de alimentación (eficiencia de conversión).(Las fuentes de alimentación blancas, bronce, plata, oro, platino y titanio tienen diferentes valores de consumo de energía según la placa base).No existen valores absolutos; Se recomienda realizar pruebas reales.
4: ¿La placa base admite Wake-on-LAN, VT-d, encendido y control de velocidad del ventilador?
R: Sí, es compatible con todos estos y se puede configurar en el BIOS.
5.¿La placa base es nueva?
R: Sí, es nuevo.
6.¿Se probará la placa base antes del envío?

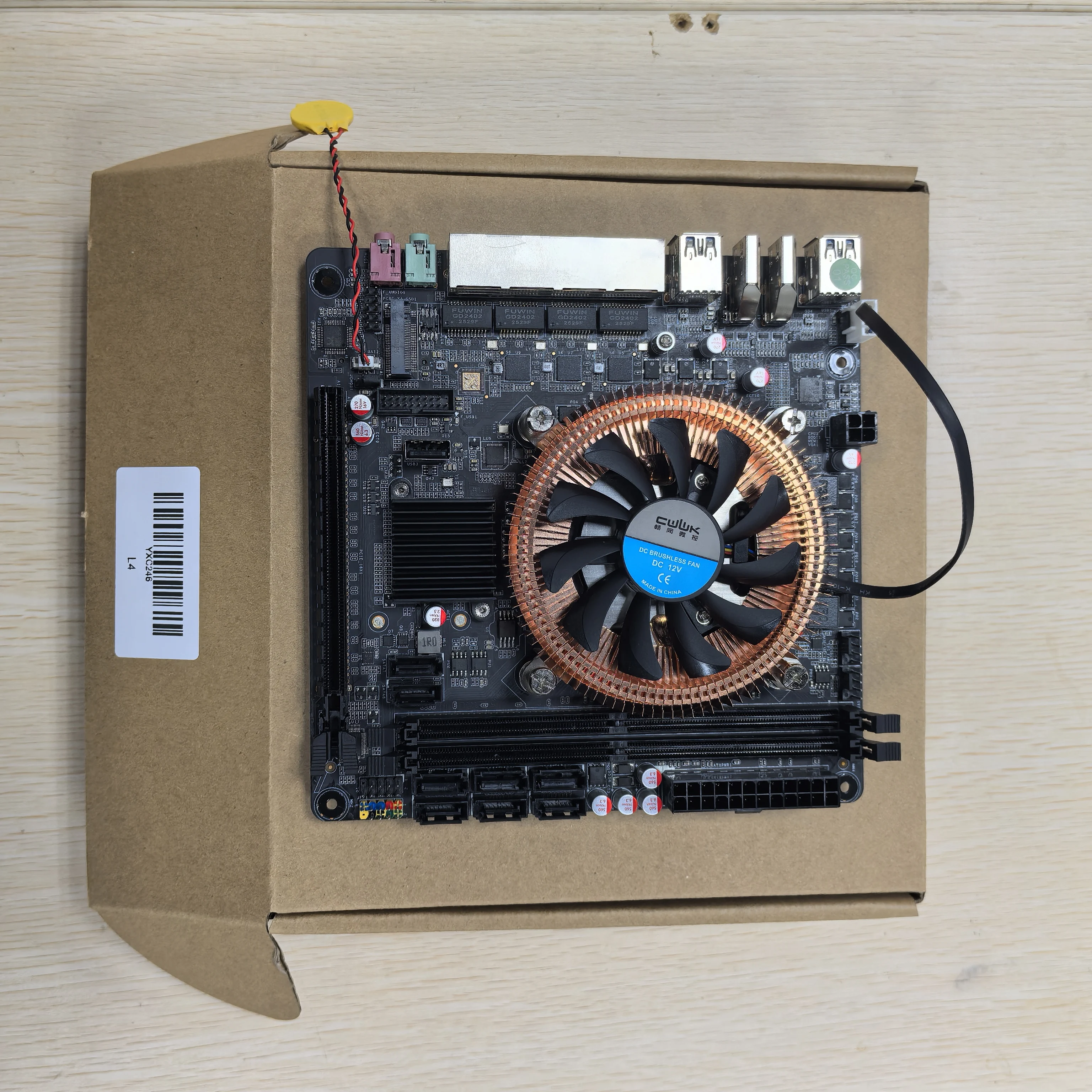

R: Sí, las placas base se empaquetan en cajas de 30.Cada placa base se somete a una prueba después de salir de la línea de producción y otra prueba individual antes del envío.Los envíos minoristas de una sola pieza se empaquetarán en cajas reforzadas personalizadas.
7.¿La almohadilla vacía está en el cabezal de 19 pines de la placa base debido a un mecanizado inadecuado?yihesz
R: La placa base tiene tres puertos Ethernet de 2,5G y uno se comparte (si se usa un componente de 2,5G, es un puerto de 2,5G; si se usa un componente Vpro, es un puerto gigabit).Actualmente, la placa base utiliza un componente Vpro.

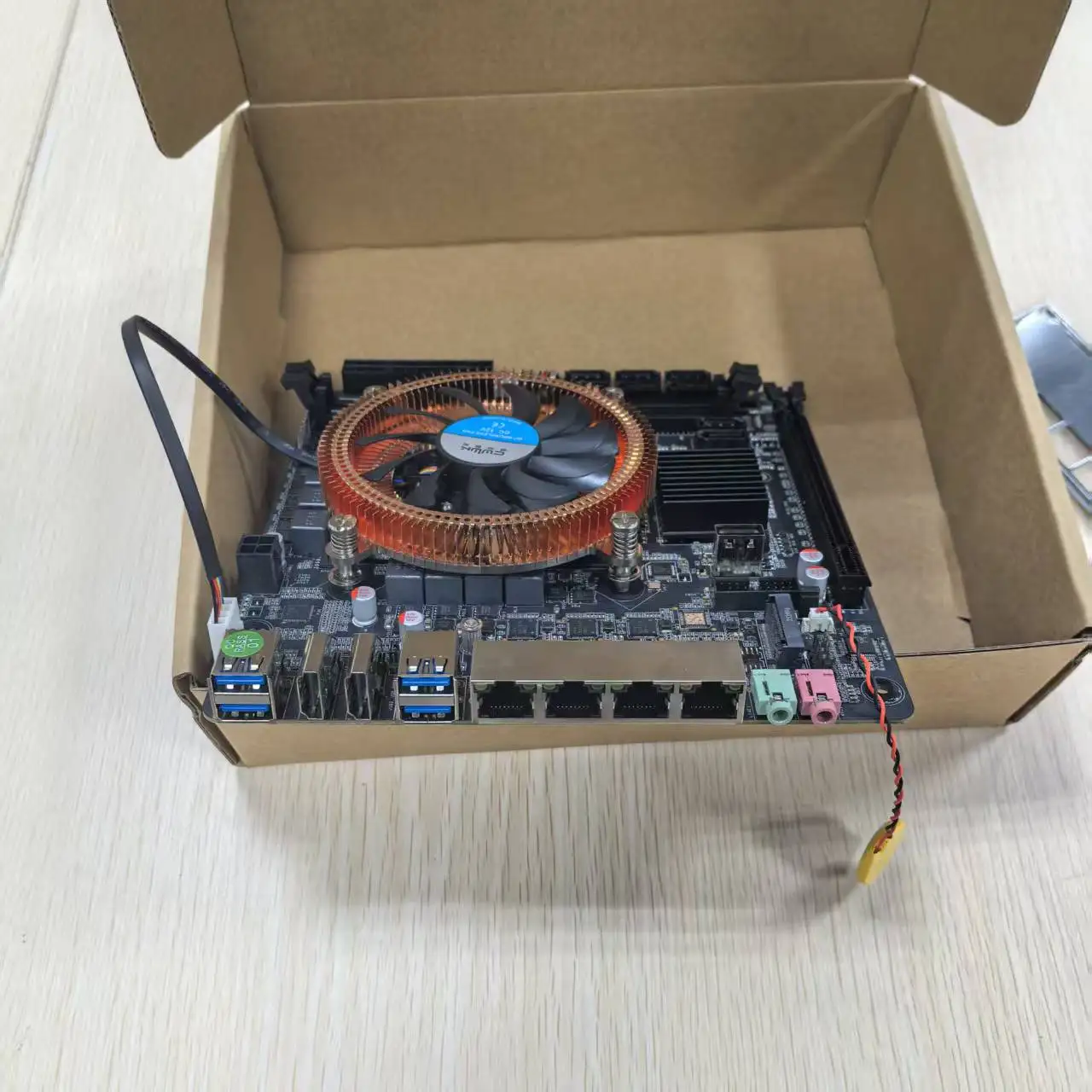

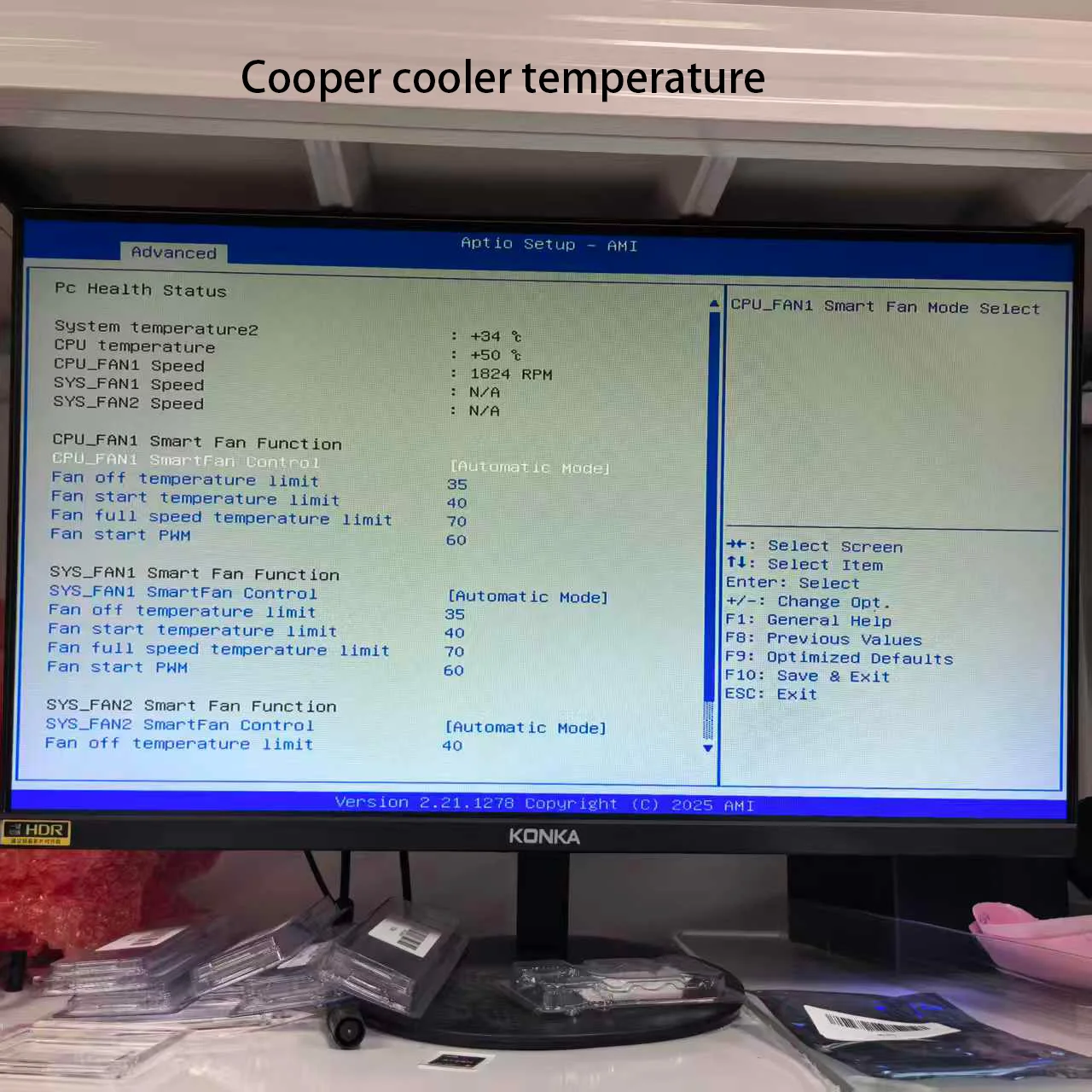

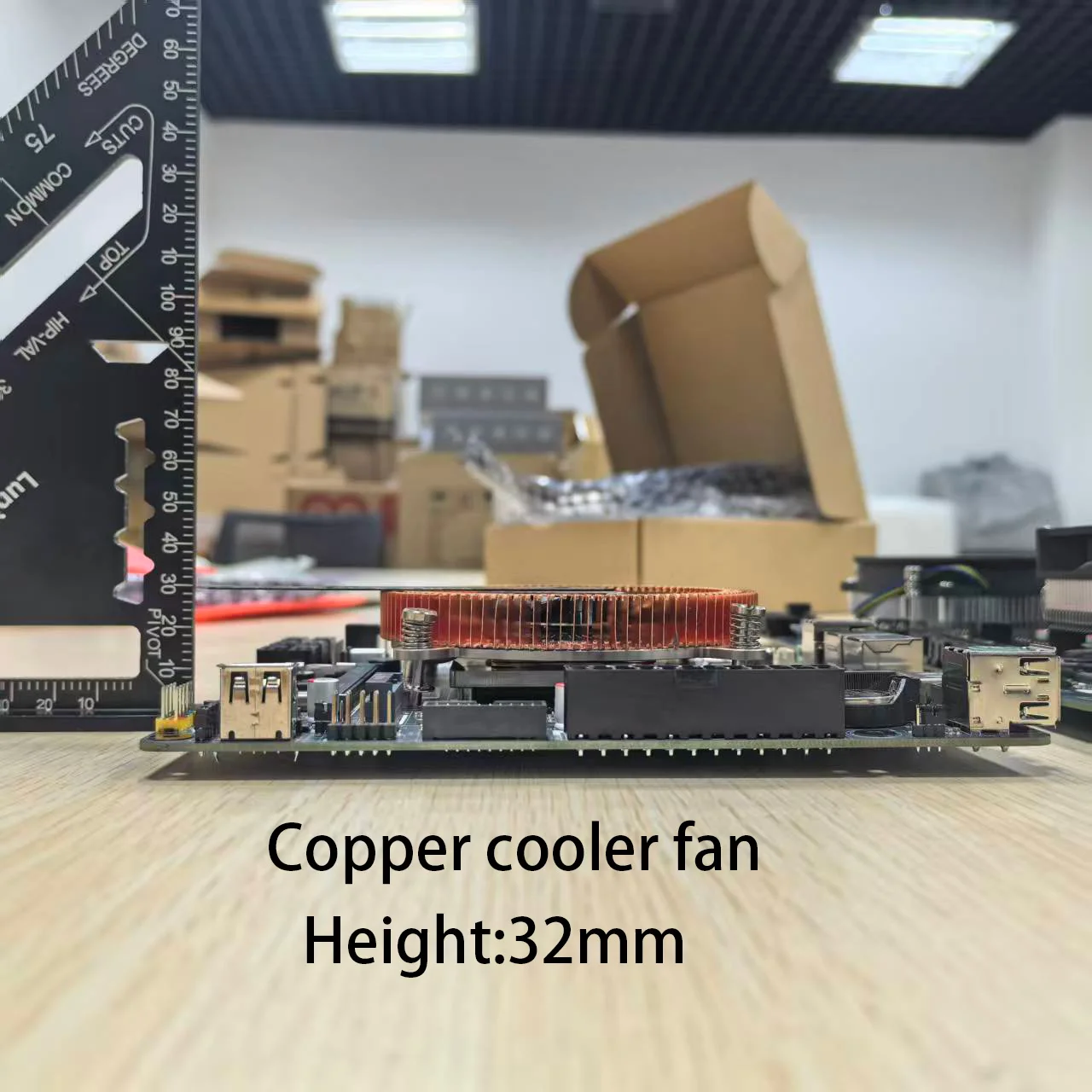

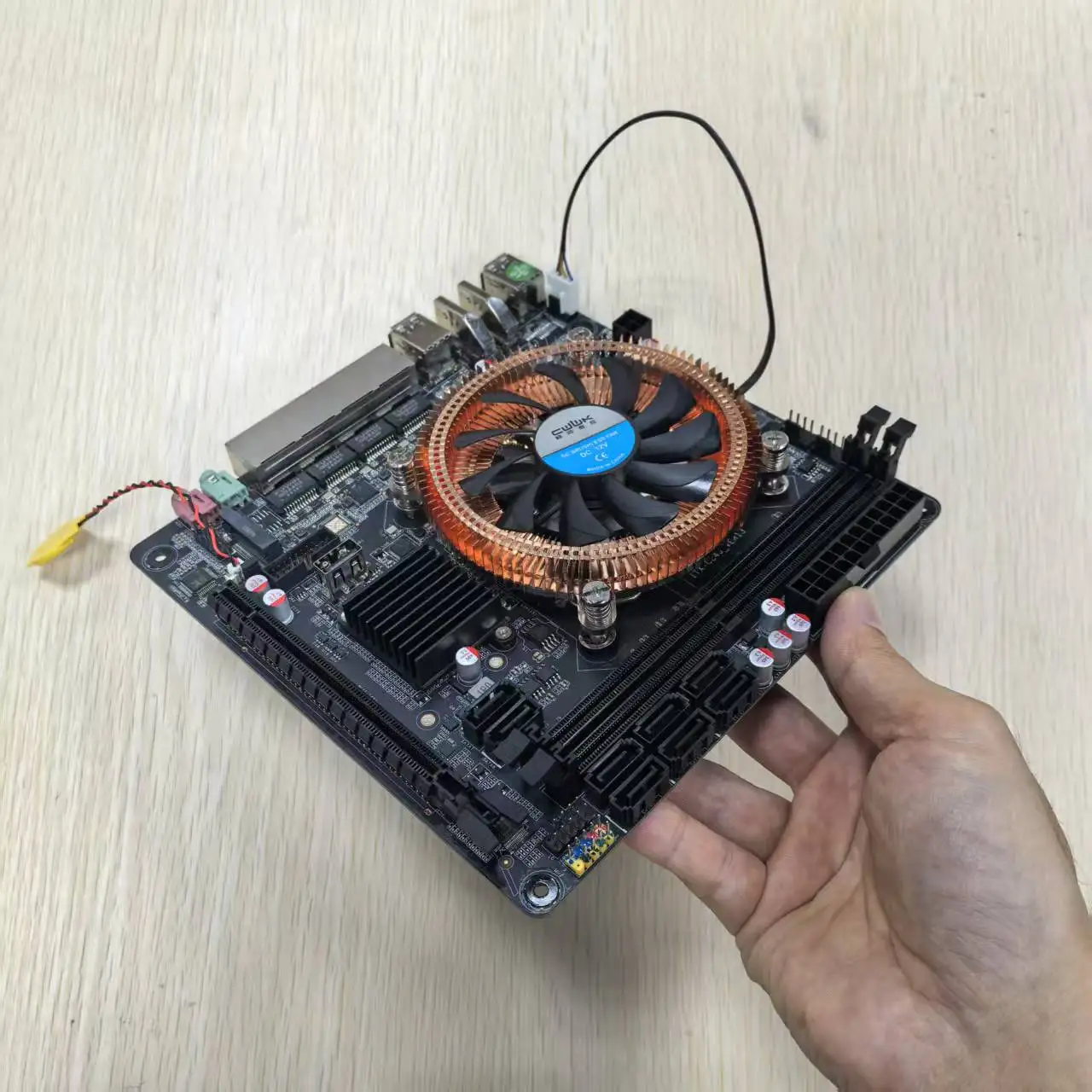

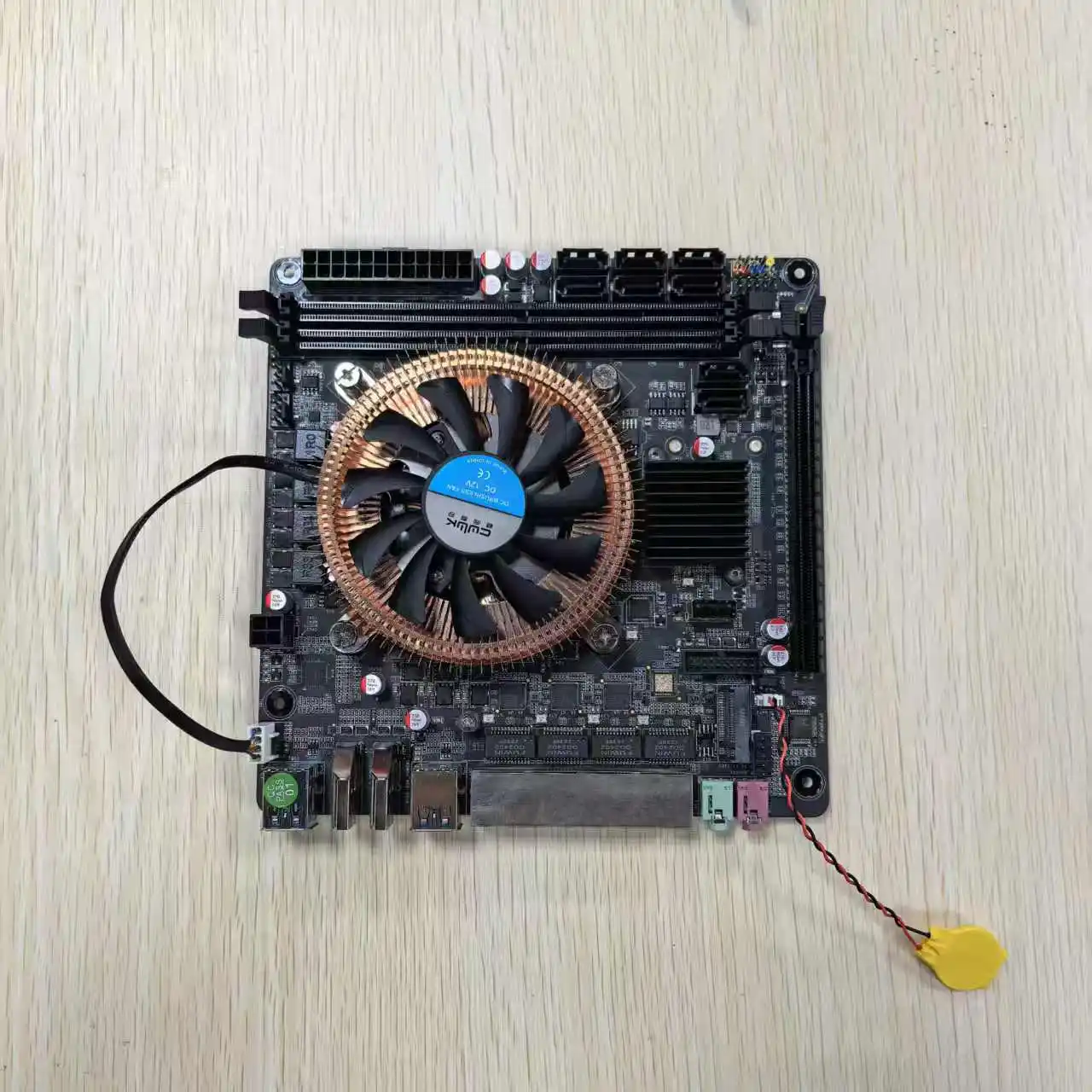

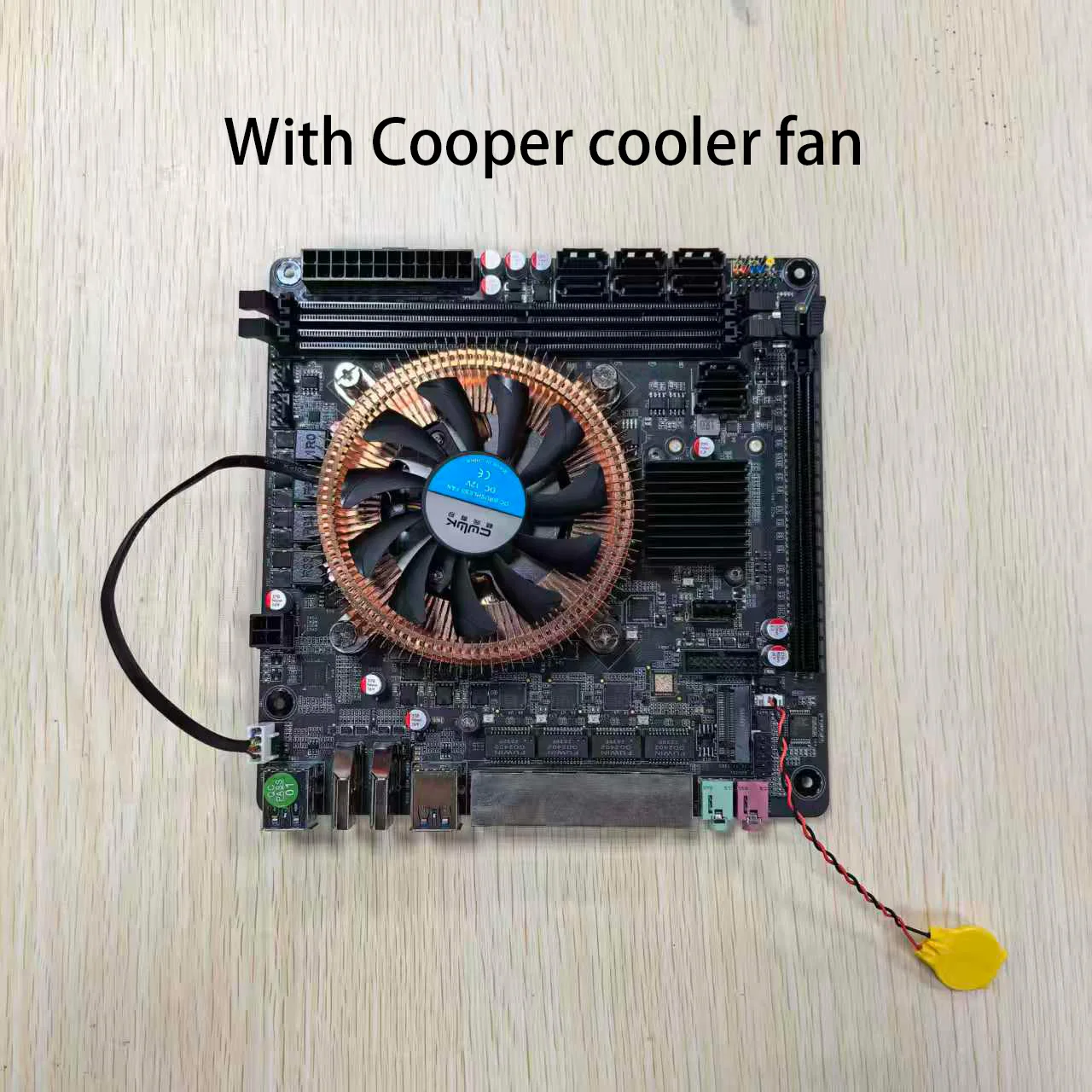

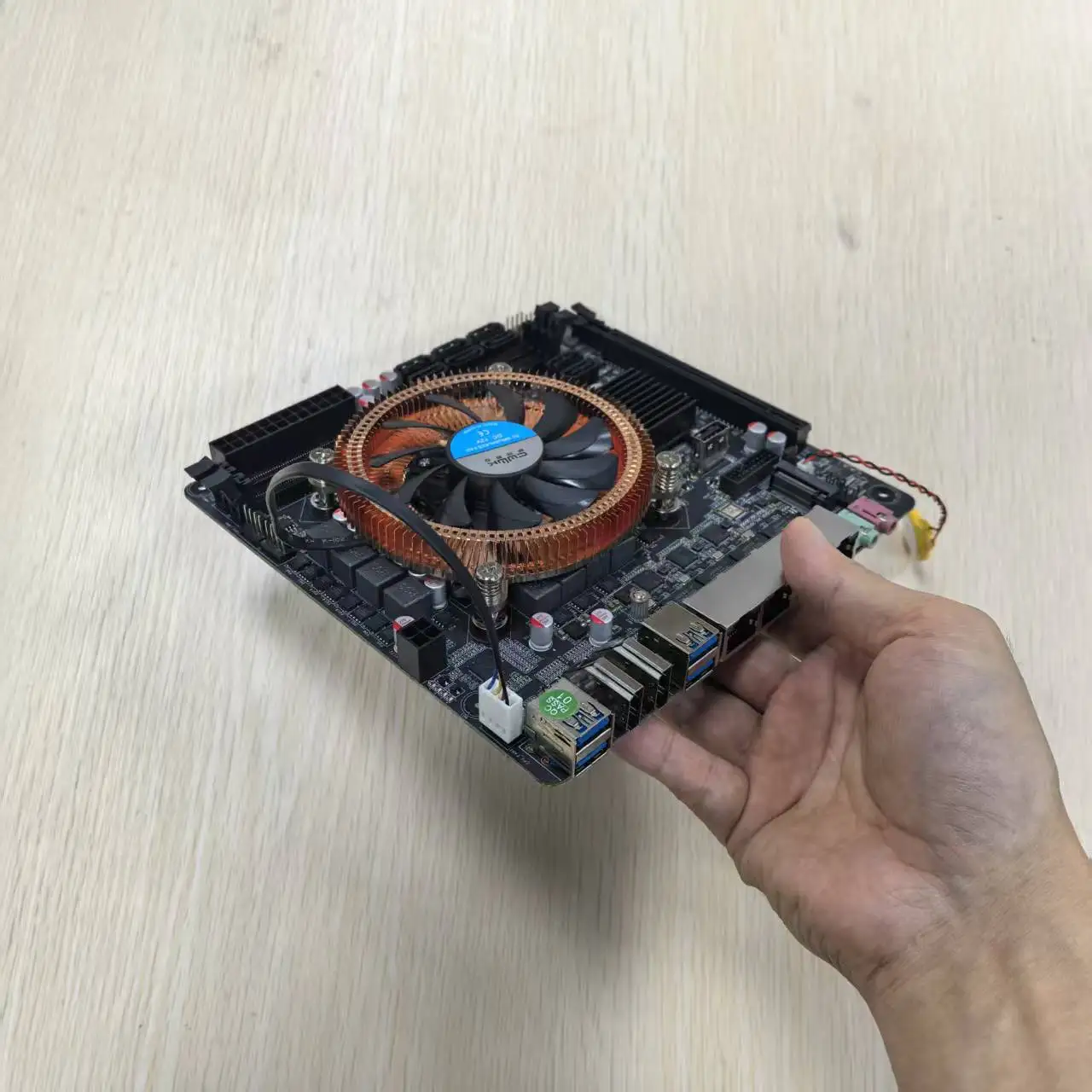

Ventilador enfriador de cobre:

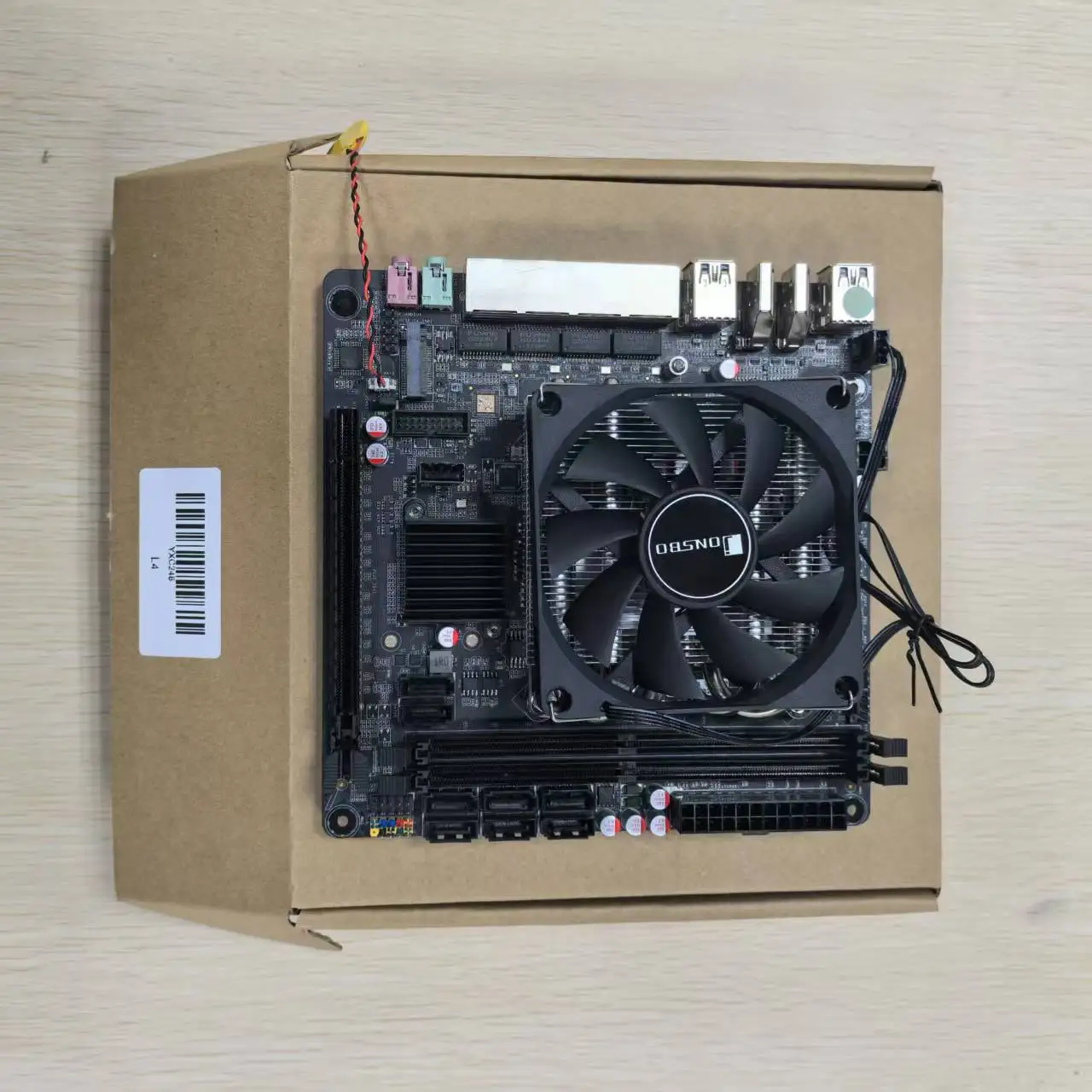

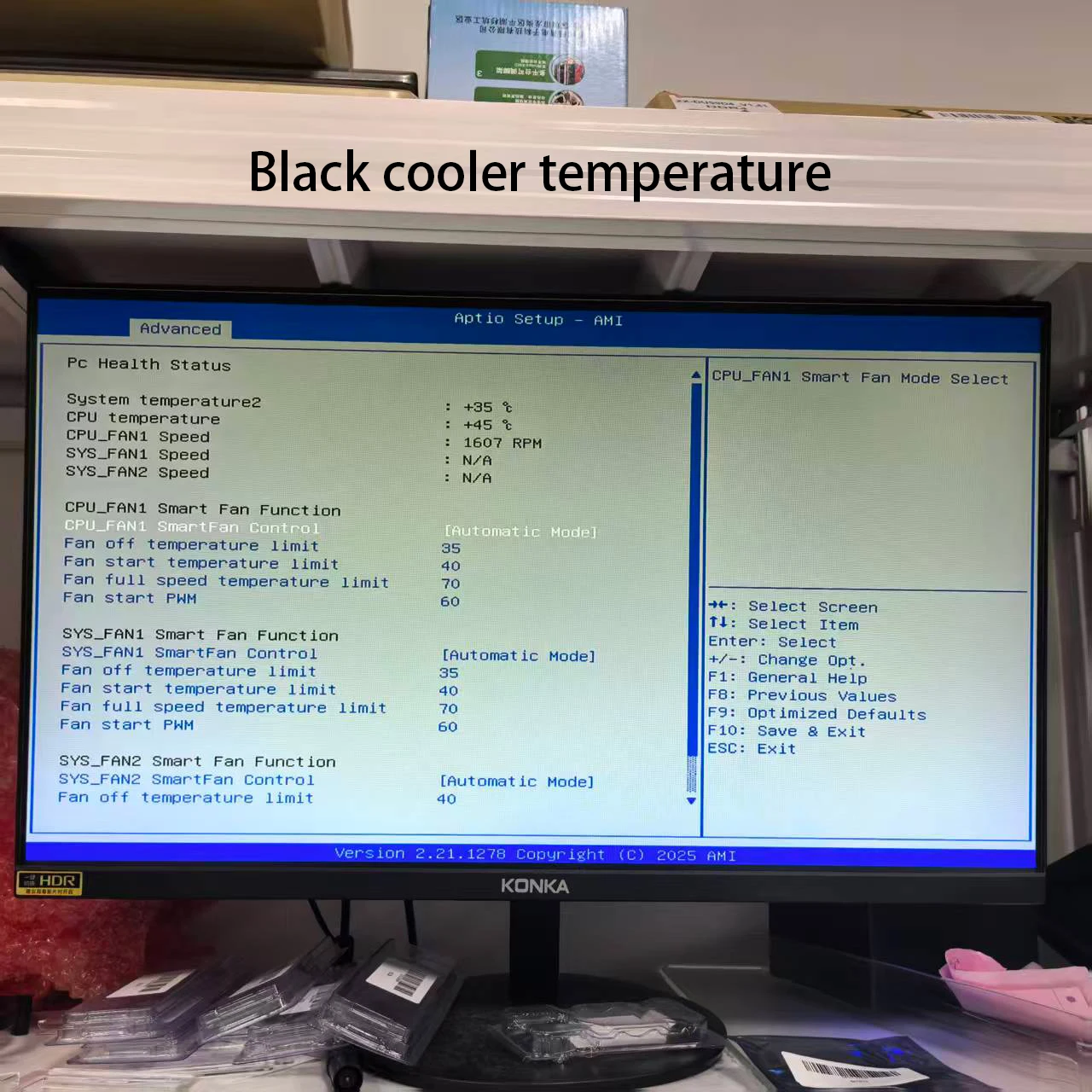

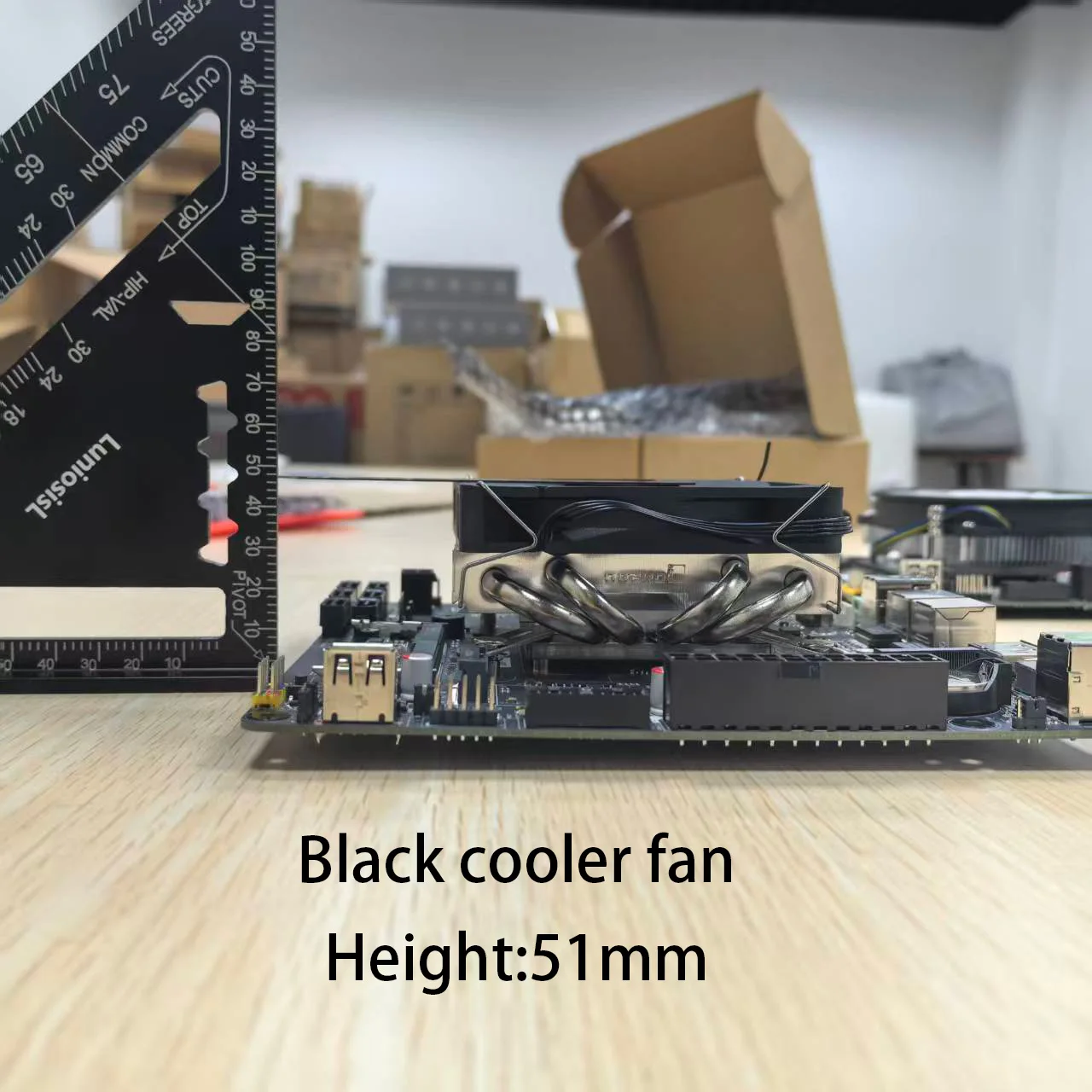

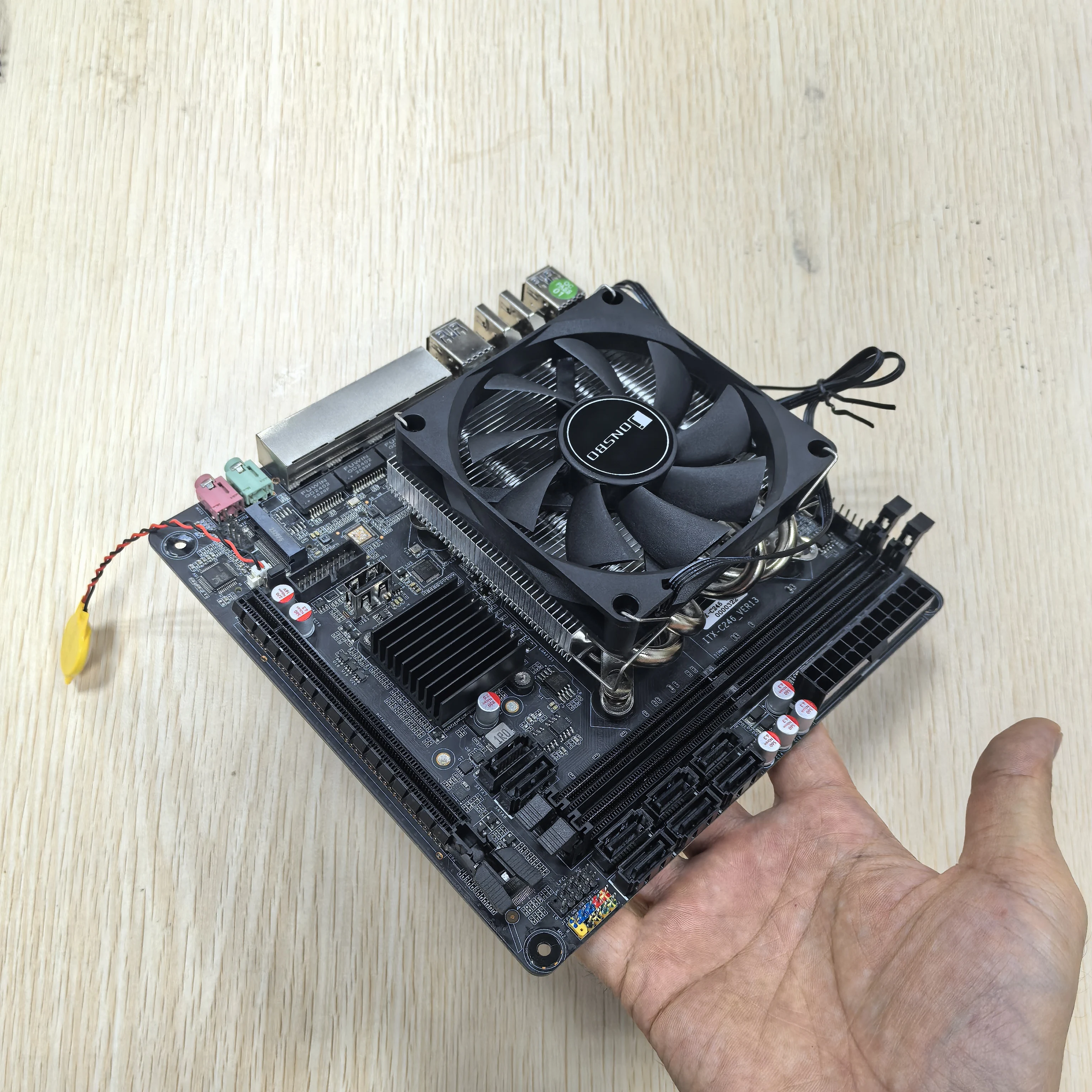

Ventilador enfriador negro:
