Descripción

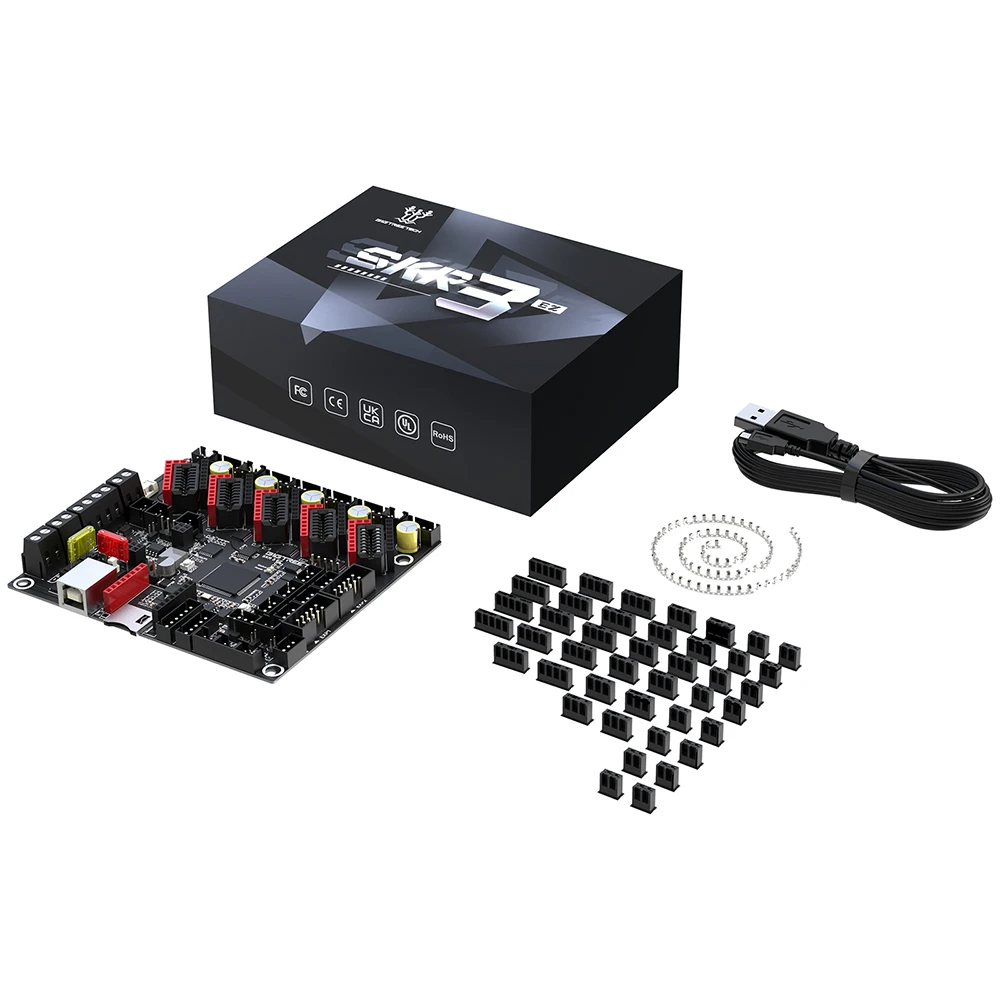

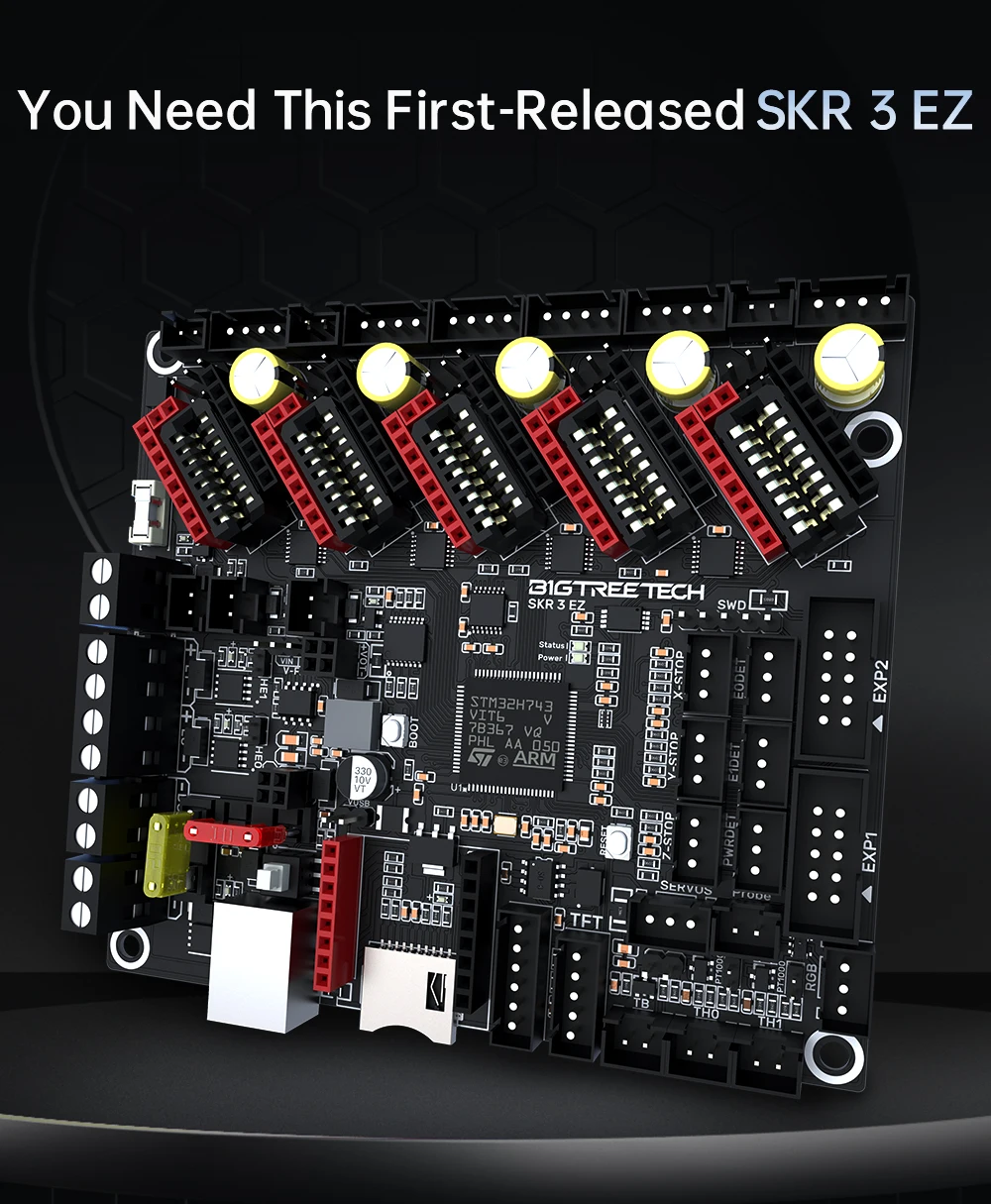

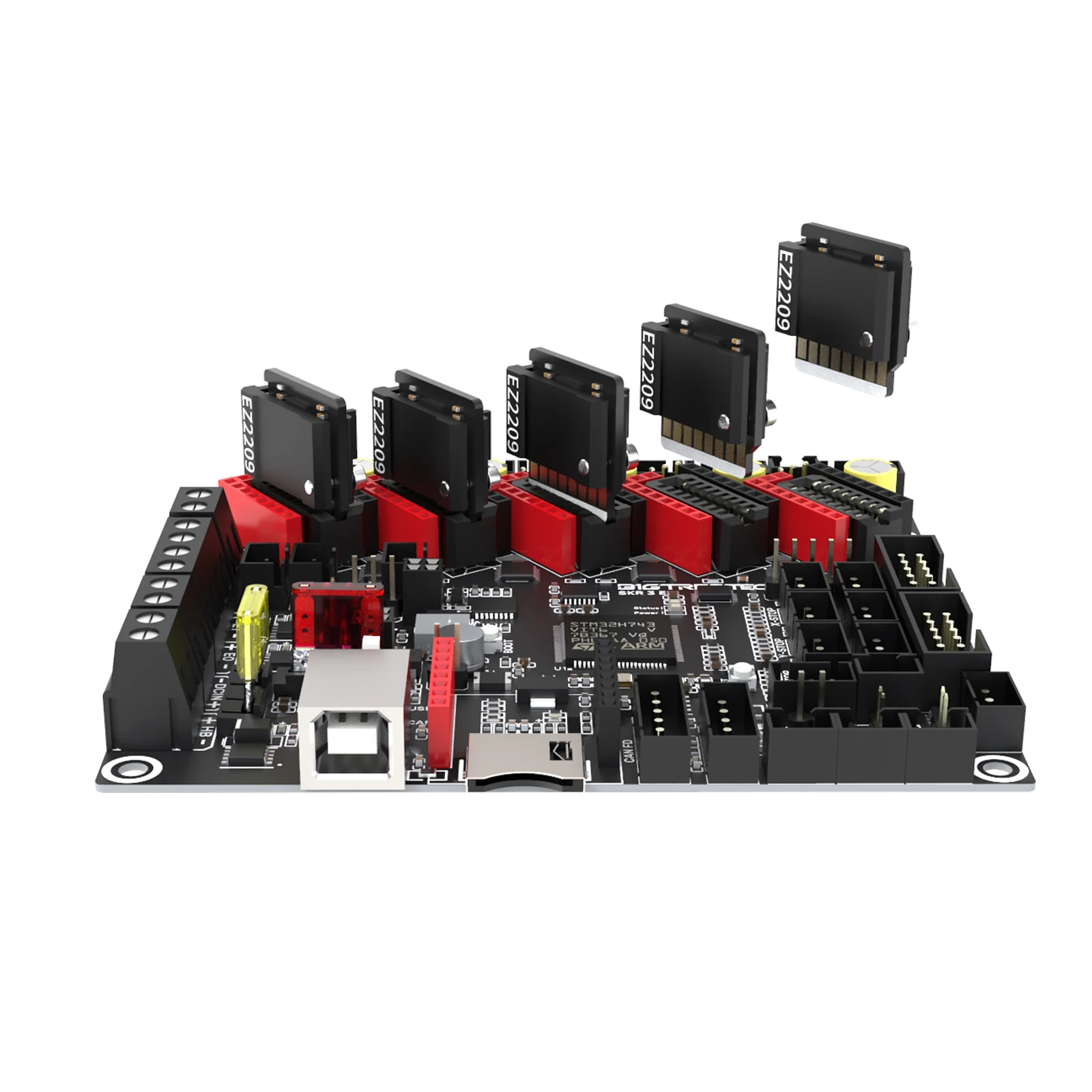

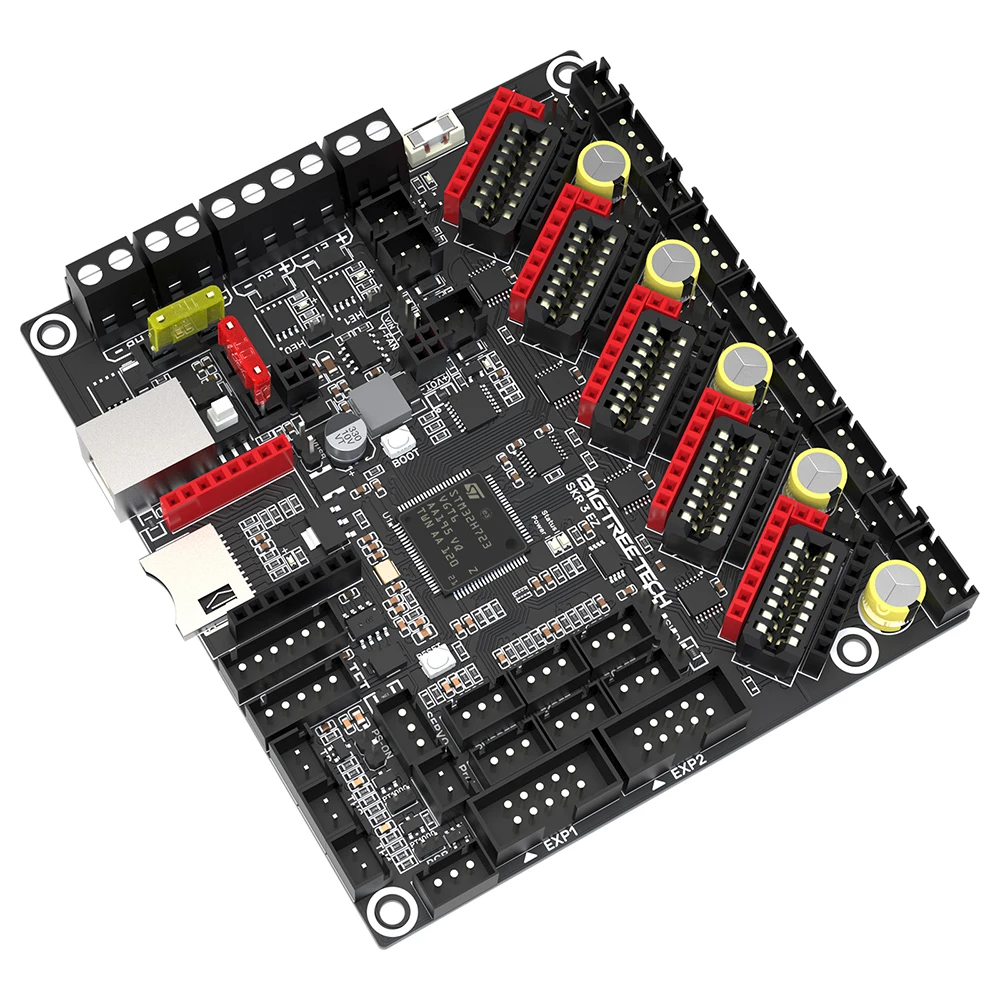

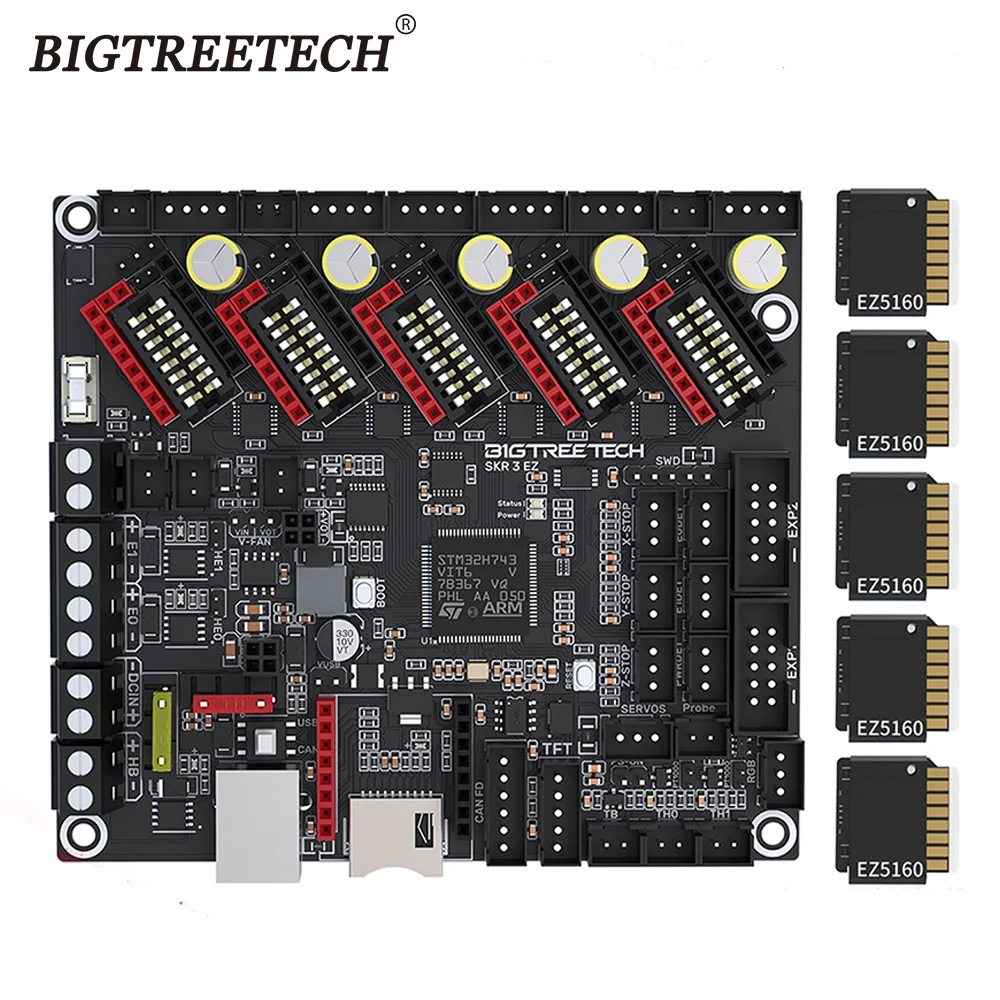

La placa base BIGTREETECH SKR 3 EZ V1.0 es una placa base para impresora 3D de 32 bits actualizada por el equipo de Shenzhen Biqu Technology Co., Ltd. para nuestros controladores de la serie EZ basados en SKR 3.Es compatible tanto con el controlador de la serie EZ como con la serie de controladores TMC.
Descargar URL del firmware:https://biqu3d.com/pages/download
Características

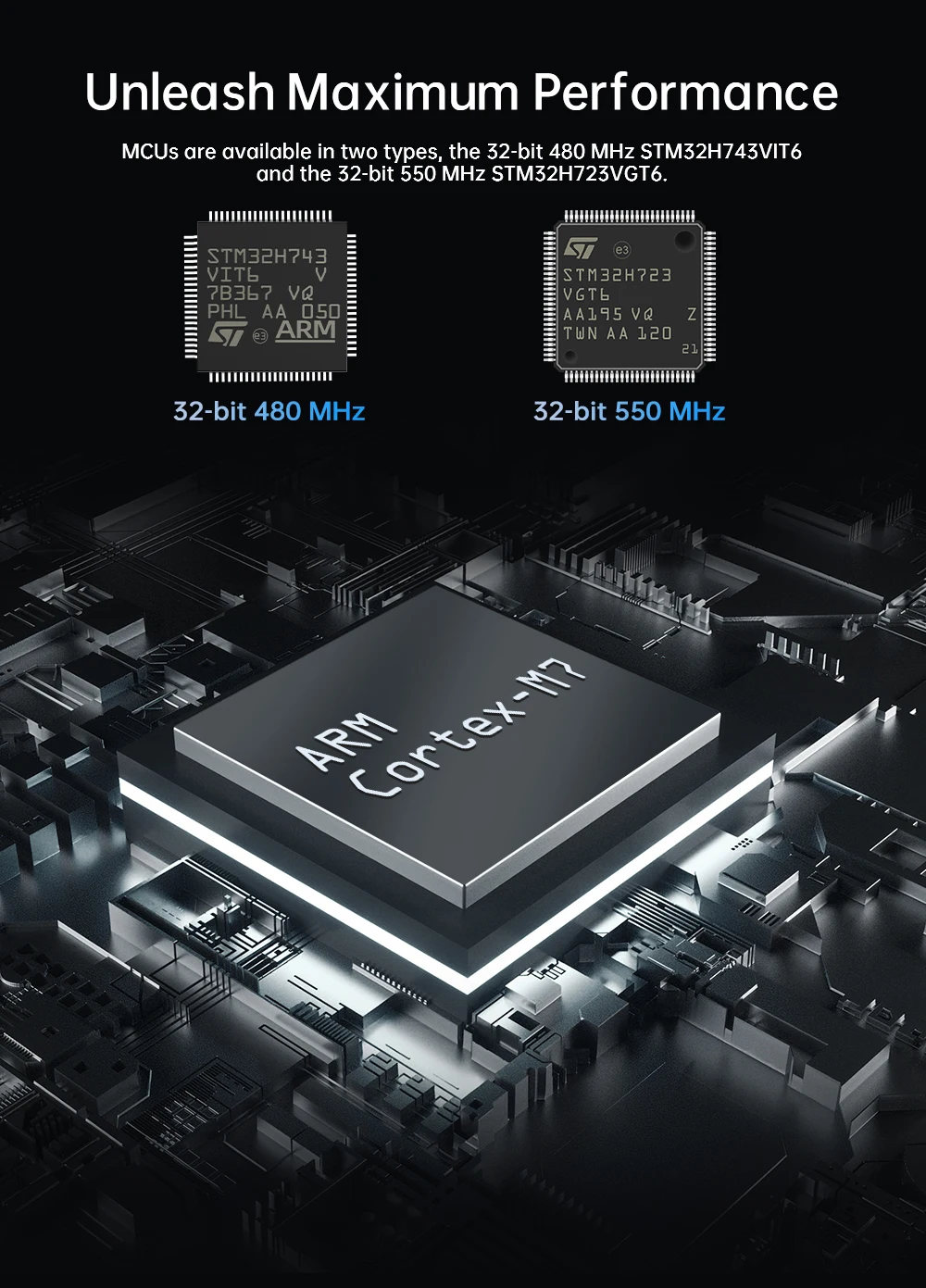

1.Utilizando el chip de control principal STM32H743VIT6/STM32H723VGT6 de la serie ARM Cortex-M7 de 32 bits, el rendimiento ha mejorado enormemente.
2.El chip de alimentación adopta TPS5450-5A, que admite entrada de alimentación DC12/24V.La corriente de salida del chip es de hasta 5 A y el valor máximo puede alcanzar 6 A, lo que admite perfectamente la fuente de alimentación de Raspberry Pi.
3.La placa base reserva el botón BOOT, los usuarios pueden actualizar el programa de inicio de la placa base a través de DFU.
4.Aumente el circuito de protección de la parte termistor para evitar que el chip de control principal se queme debido a fugas en la base calefactora o varilla calefactora.

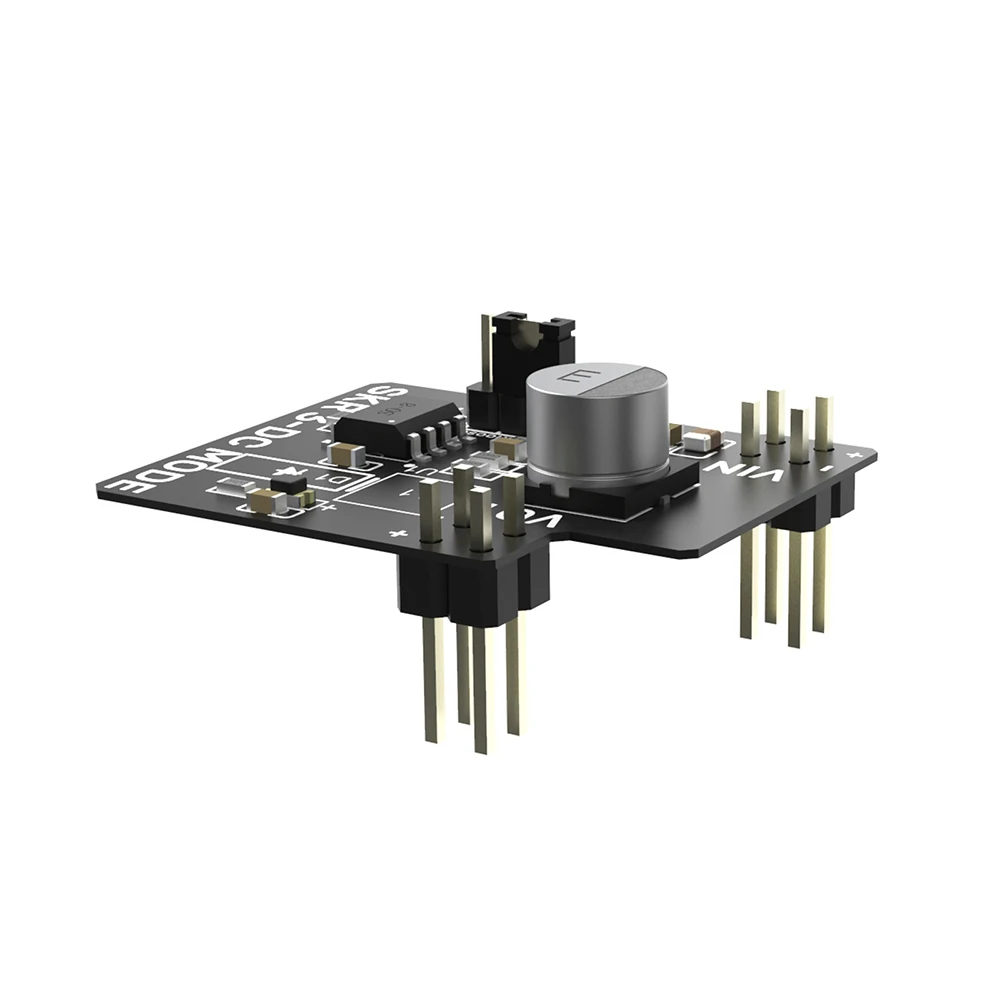

5.El ventilador de control numérico realiza una selección de voltaje de 24 V, 12 V y 5 V a través del módulo de fuente de alimentación externa, eliminando la necesidad de operar el módulo transformador externo del cliente, reduciendo así la probabilidad de daños a la placa base.
6.El termistor puede seleccionar el valor de resistencia pull-up a través del puente y admitir PT1000 de esta manera sin necesidad de módulos externos, lo cual es conveniente para que los clientes utilicen bricolaje.
7.Admite todas las versiones de la pantalla serial, la pantalla SPI y la pantalla LCD de nuestra empresa.
8.Actualice el firmware de configuración a través de una tarjeta SD, la operación es simple, conveniente y eficiente.
9.Los pines de función DIAG integrados se pueden utilizar simplemente conectando y desconectando la tapa del puente.
10.Admite funciones como reanudar la impresión, detección de agotamiento de filamentos, apagado completo, BLTouch, luces RGB, etc.
11.Los MOSFET de alto rendimiento se utilizan para reducir la generación de calor.
12.Adopte un fusible reemplazable para un fácil reemplazo.
13.Interfaz general del módulo WIFI (ESP-12S, ESP-07, ESP32).
14.La ranura para tarjeta MicroSD no autoelástica integrada y tiene modo de trabajo SDIO, que acelera enormemente la velocidad de transferencia.
15.EEPROM integrada, que es conveniente para que los usuarios guarden la información de los parámetros.
16.Se reservan dos tipos de interfaces CAN, puerto USB e interfaz de terminal XH2.5 de 6 pines.El puerto USB se utiliza para seleccionar CAN y USB a través del interruptor bipolar de doble tiro, lo que resulta conveniente para que los clientes utilicen otros accesorios de la interfaz CAN.
17.La interfaz del sensor de temperatura adopta una resistencia pull-up de alta precisión.

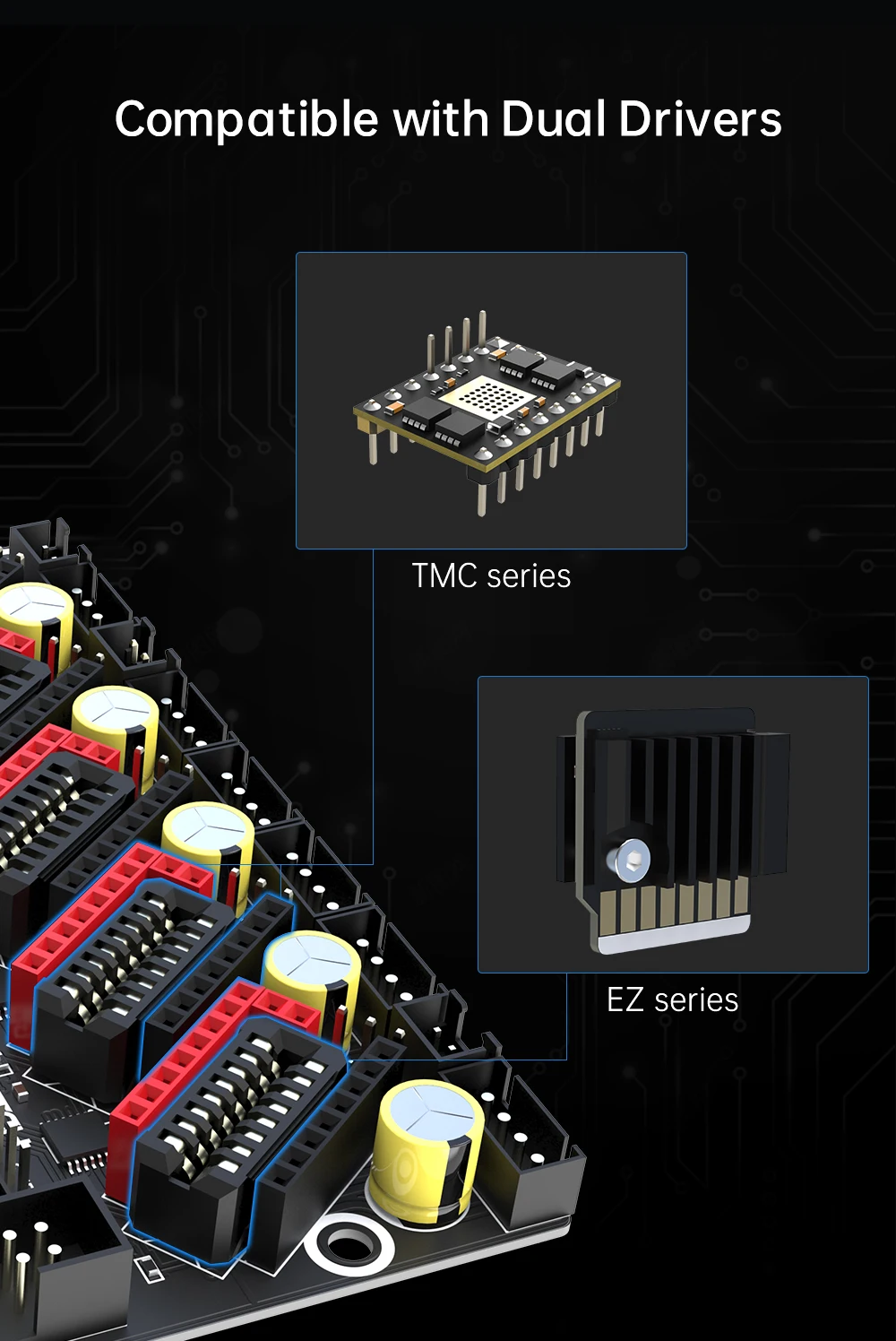

18.Se utilizan dos tipos de tomas de accionamiento, que son compatibles con nuestros módulos de accionamiento de la serie EZ y los módulos de accionamiento de la serie TMC.

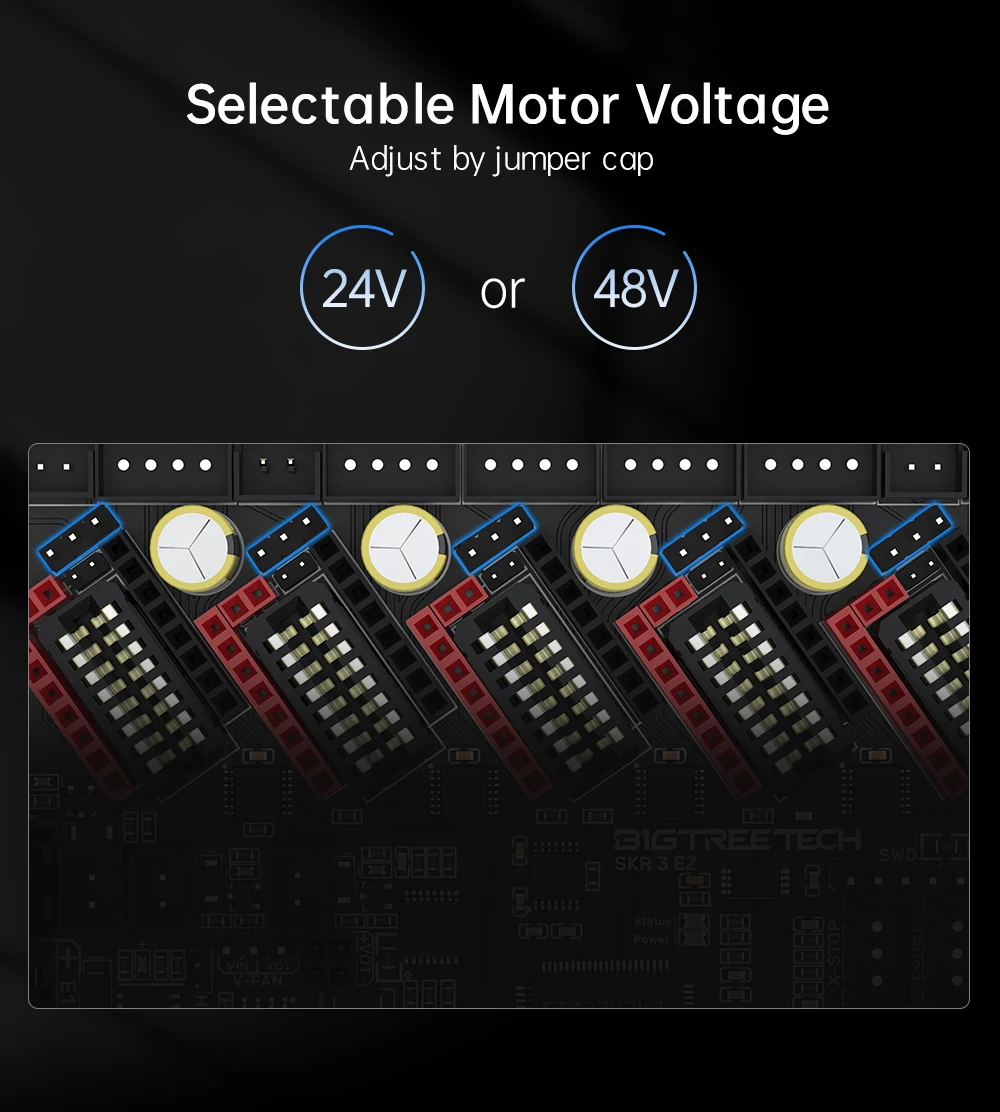

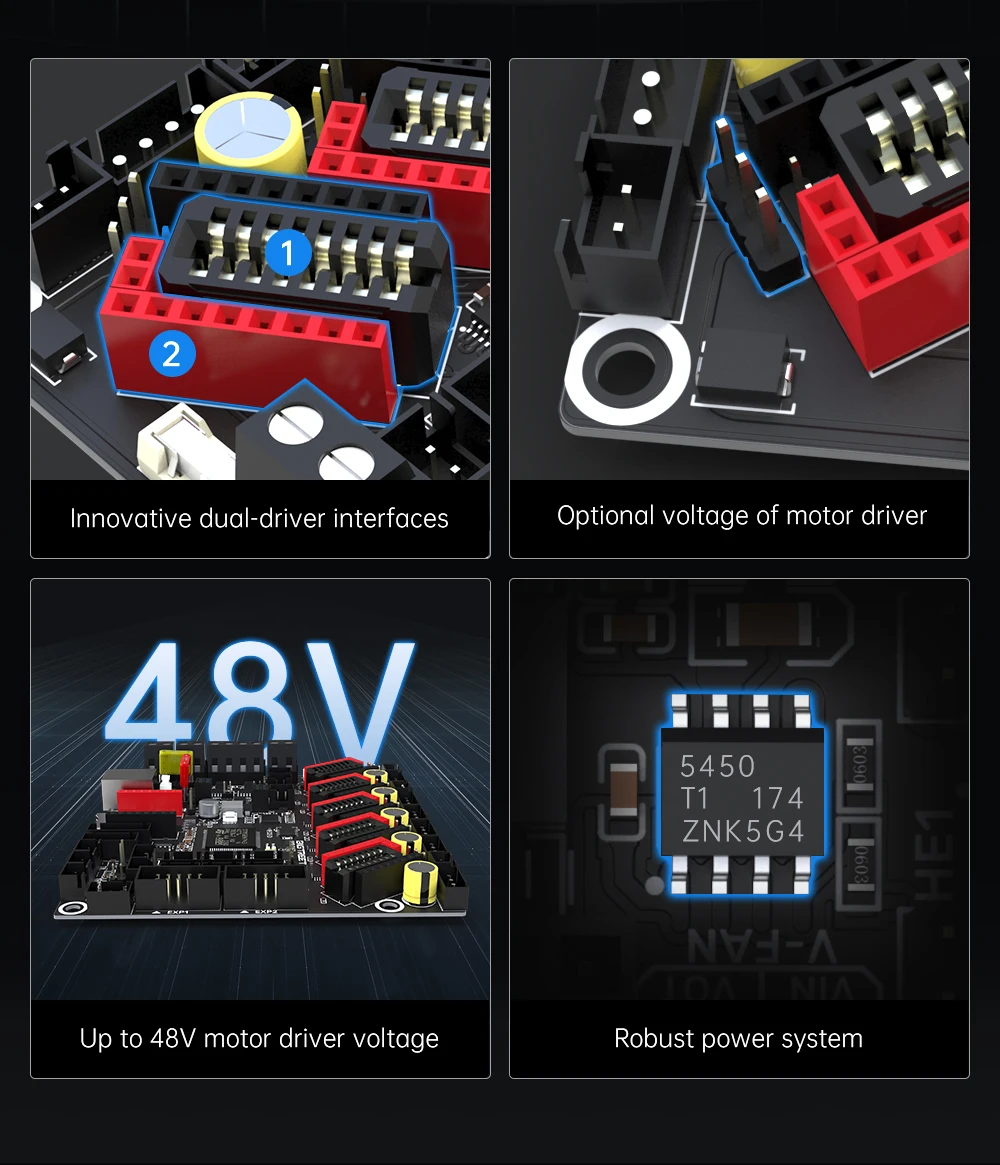

19.Cada módulo de accionamiento del motor puede seleccionar el voltaje del motor correspondiente a través de la tapa del puente.

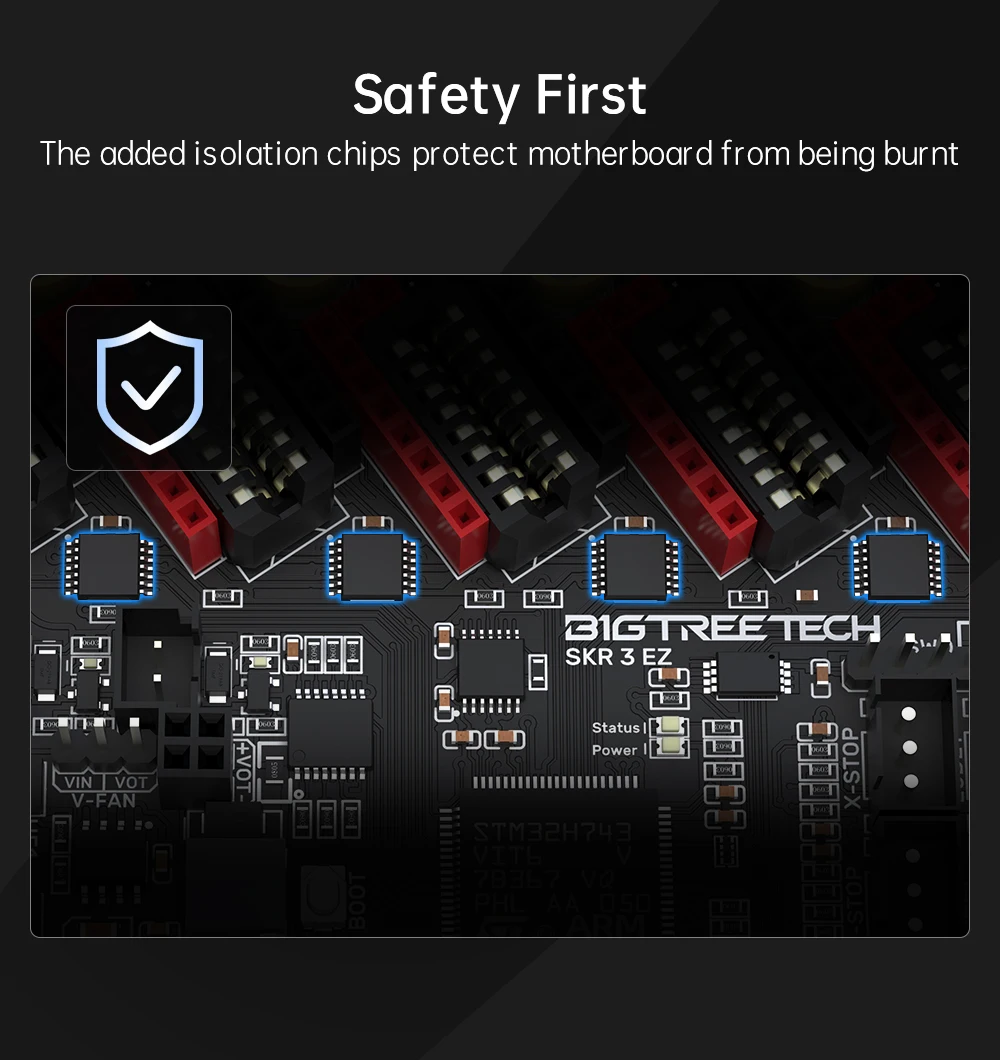

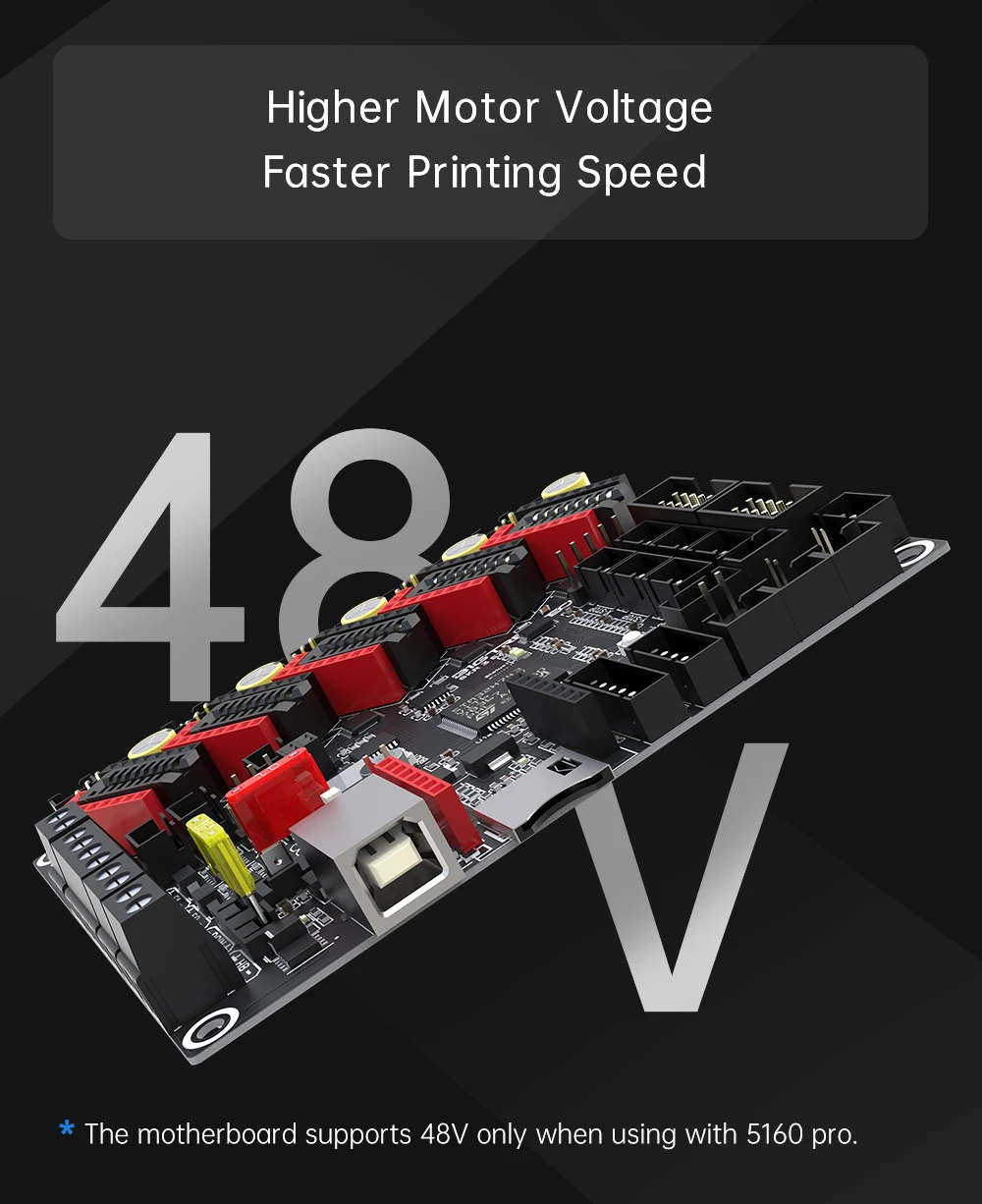

20.La fuente de alimentación del motor admite hasta 48 V y para un voltaje más grande cuando se utiliza TMC5160 y EZ5160, se utiliza un chip de aislamiento para proteger la placa base contra quemaduras de IO.
Las características comunes de la placa base SKR 3 y la placa base SKR 3 EZ
Múltiples ventiladores de refrigeración.Tres ventiladores CNC podrían garantizar el funcionamiento normal de su impresora y mejorar la calidad de impresión.Expulsan aire caliente, empujan aire frío hacia el espacio cerrado y generalmente se utilizan en 3 partes, es decir, enfriamiento del modelo (enfriamiento parcial), disipación de calor de tuberías y enfriamiento del chasis (incluida la placa base y el controlador, etc.).
Las interfaces de controlador de motor de cinco vías, respectivamente, son X, Y Z (doble), E0 y E1, lo que hace que el funcionamiento sea más estable.El movimiento lateral de la impresora 3D generalmente se asigna al eje X y Y, mientras que el eje Z corresponde al movimiento vertical.Las extrusoras dobles podrían permitirle imprimir dos objetos al mismo tiempo, mejorando la eficiencia de su trabajo.
Diseñado con conectividad flexible, lo que significa que puede cambiar USB y CAN libremente para conectar más dispositivos.Además, la placa base SKR 3 y SKR 3 EZ agregaron un circuito de protección para los termistores para mejorar su seguridad operativa.
Apto para bricolaje.Nos reservamos el botón BOOT0 para considerar ingresar fácilmente al modo DFU para actualizar el firmware.Además, el termistor mejorado admite PT1000, sin necesidad de un módulo externo.El puerto modular universal WIFI (ESP12S, ESP-07, ESP32) permite utilizar el firmware RRF cuando realiza impresiones de bricolaje.
Mismos microprocesadores y firmware, tanto el microprocesador SKR 3 como SKR 3 EZ es la CPU ARM Cortex-M7 STM32H743VIT6.Y son compatibles con tres firmware, Marlin, Klipper y RepRap, que se utilizan ampliamente en el mundo de la impresión 3D.
Marlin, que posee más de 150 comandos con código G completo, admite la instalación de 1 lecho térmico y 5 extrusoras.Además, se podrían traducir 30 idiomas.Marlin Firmware se ejecuta en la placa base de la impresora 3D, controlando todas las actividades en tiempo real de la máquina.Gestiona los steppers, calentadores, pantallas LCD, luces, sensores, botones y otras piezas involucradas en el proceso de impresión 3D.
Klipper tiene varias funciones atractivas.Primero, puede alcanzar más de 175K o incluso varios millones de velocidades de pasos por segundo.Y es compatible con múltiples impresoras microcontroladores.Puede configurar directamente su archivo, sin necesidad de actualizar el microcontrolador para cambiar una configuración.Además, admite nivelación automática de lechos y sensores de temperatura comunes.
RepRap es un firmware integral de control de movimiento que controla no solo las impresoras 3D sino que también se aplica en grabado láser o corte por láser y CNC.Admite extrusoras de mezcla y controladores paso a paso controlados por SPI.Y tiene un modo de simulación, que puede predecir los tiempos de impresión precisos.

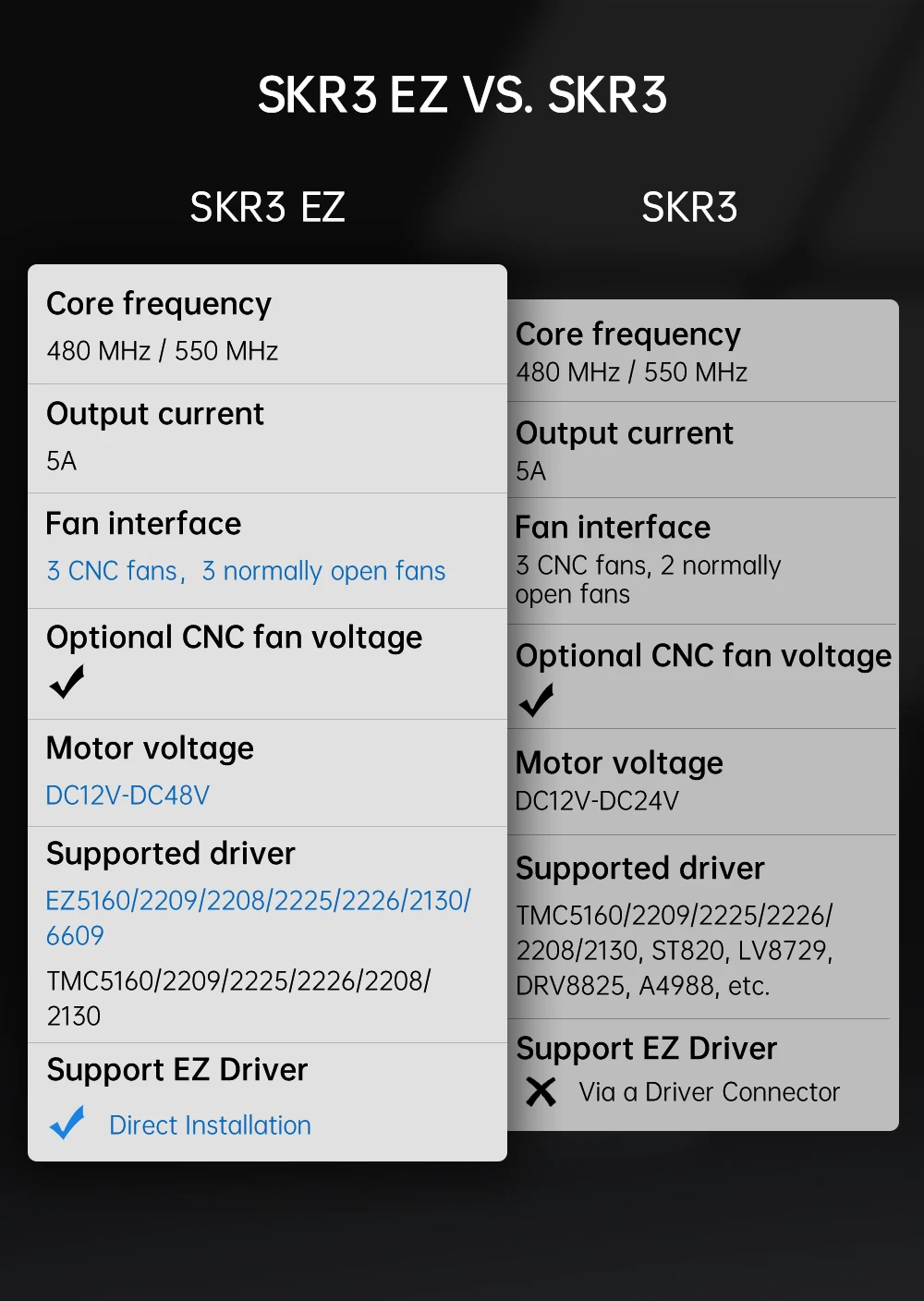

Las diferencias entre la placa base SKR 3 y la placa base SKR 3 EZ

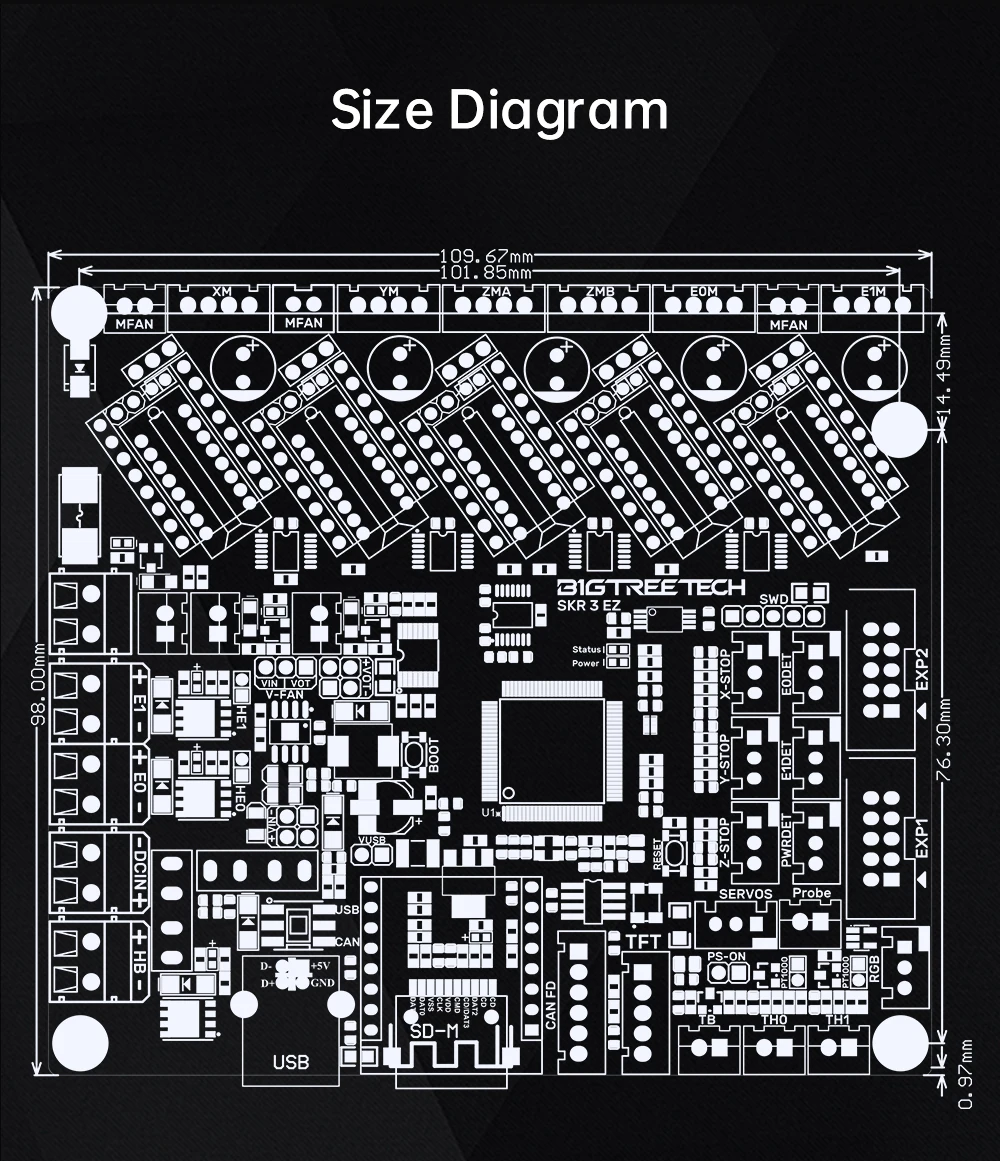

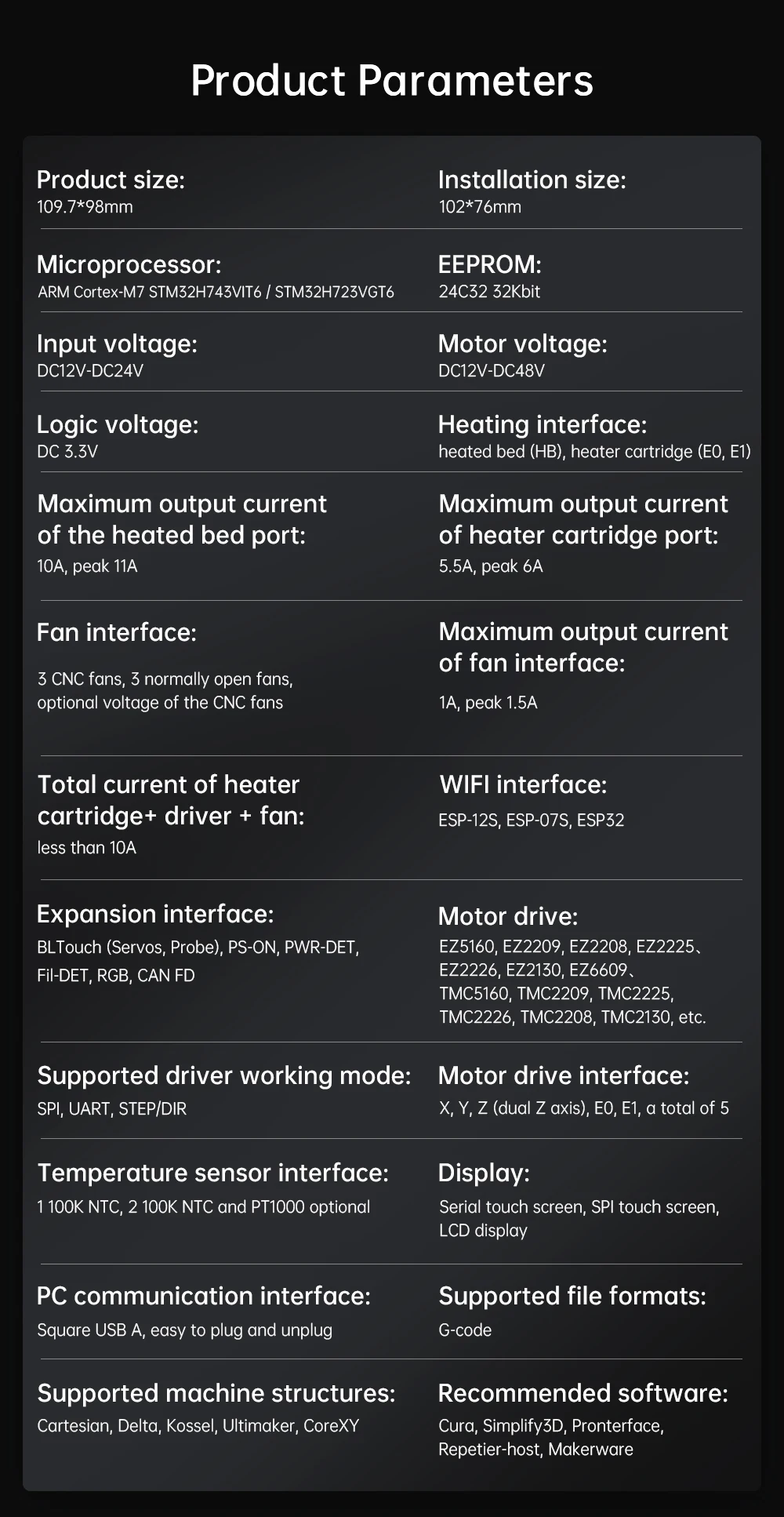

Diferentes tamaños de producto.El tamaño del producto del SKR 3 es 110*85 mm y su tamaño de instalación es 102*76 mm.Y el tamaño del producto del SKR 3 EZ es 109,7*98 mm, el tamaño de instalación es 102*76 mm.
Alto voltaje del motor distinto.El voltaje del motor SKR 3 es de 12 V CC a 24 V, mientras que el voltaje del motor SKR 3 EZ es de 12 V a 48 V.Puedes ajustarlo con una tapa de puente.El alto voltaje puede mejorar enormemente su velocidad de impresión.Además, SKR 3 posee 2 ventiladores normales y la versión EZ posee 3 ventiladores normales, que pueden garantizar el buen funcionamiento de su impresora y mejorar la calidad de su impresión.

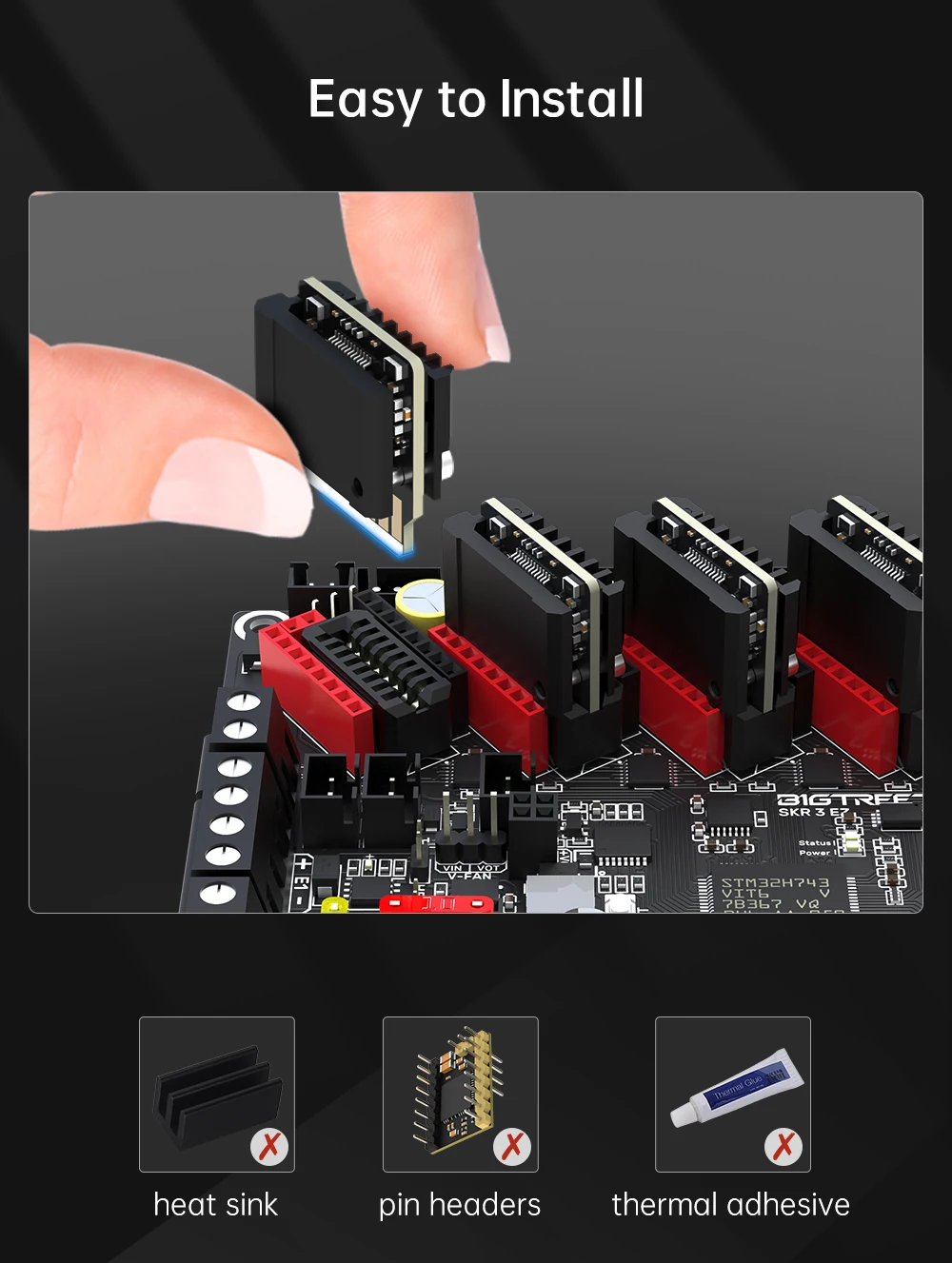

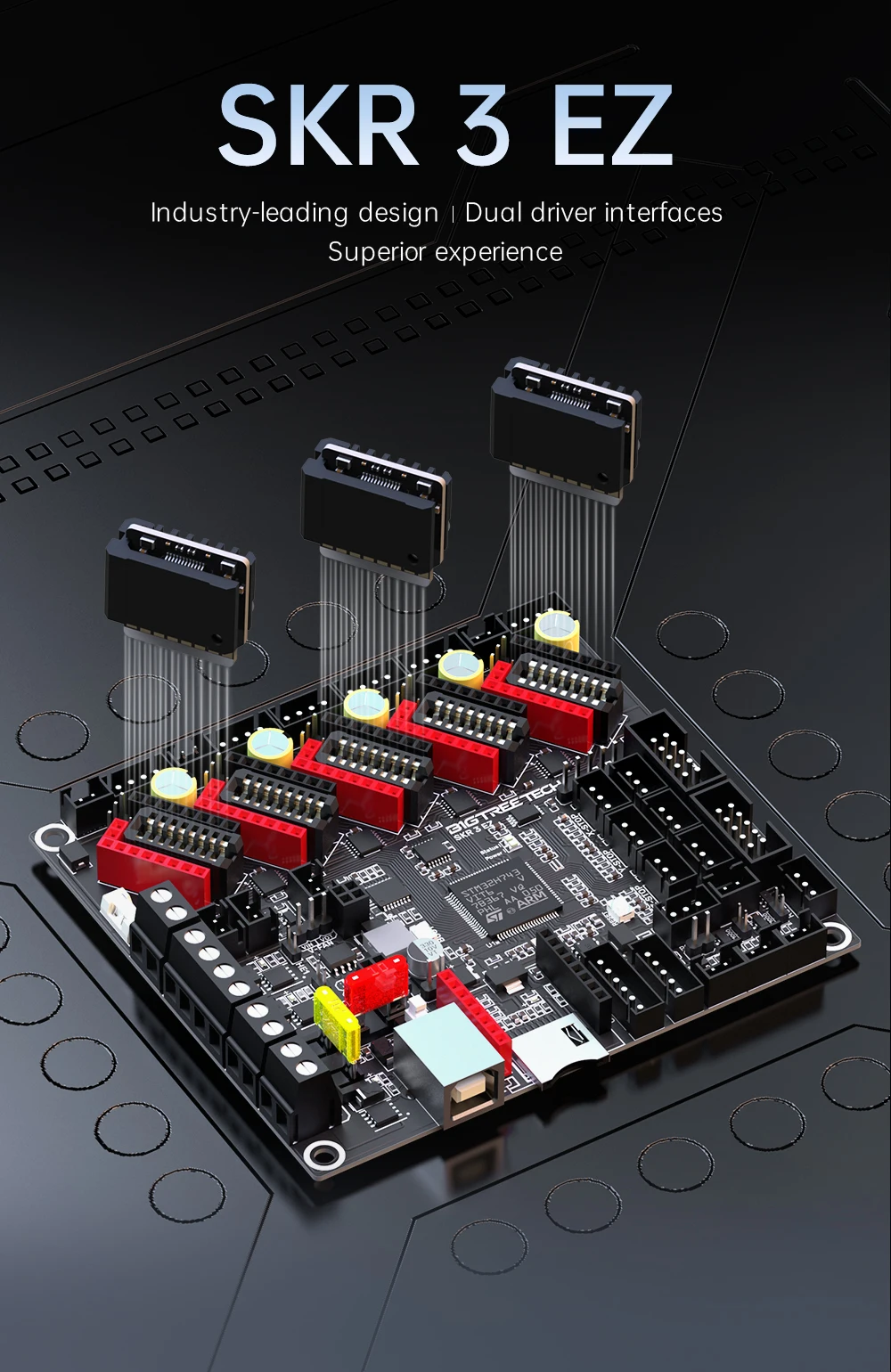

Diferentes medios de conexión.En SKR 3, puede utilizar el conector del controlador para utilizar nuestro controlador EZ de nuevo diseño.Sin embargo, SKR 3 EZ se puede insertar directamente con el controlador EZ, sin necesidad de convertidor.El diseño del controlador EZ podría proteger muy bien sus dedos de los cabezales de clavijas afilados.Además, este fantástico diseño de enlace protector anti-enchufe podría ayudarle a proteger su placa base.Porque hemos recibido los comentarios de que algunos clientes quemaron el controlador, la placa base e incluso incendieron en algunas condiciones graves debido a una inserción incorrecta.Por eso creamos esta tecnología de controlador mejorada, brindándole una experiencia de usuario segura y placentera.

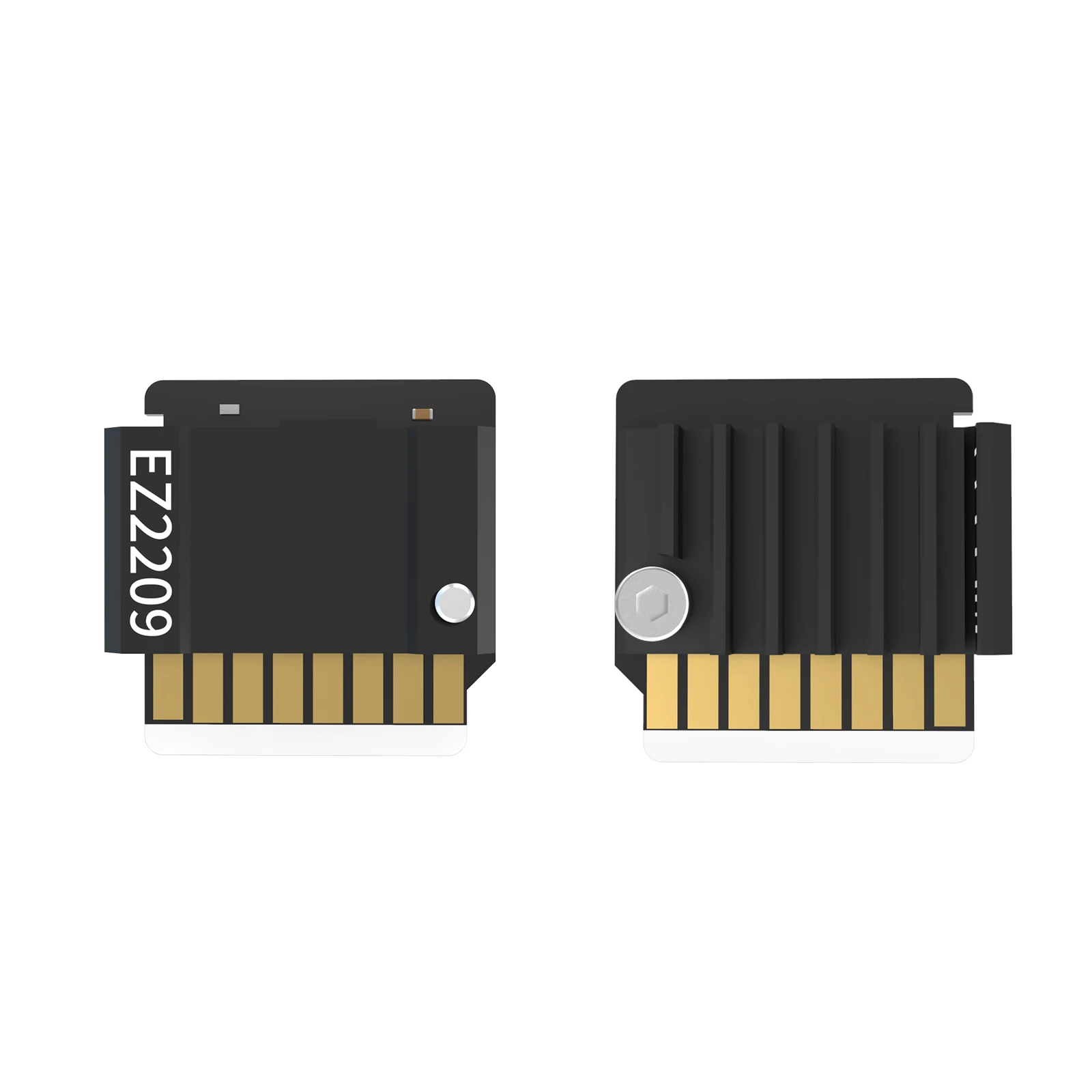

EZ2209 V1.0 y EZ2209 V1.1 se enviarán al azar, sin diferencia funcional. Si desea especificar la versión, por favor contáctenos
