Descripción
Modelo

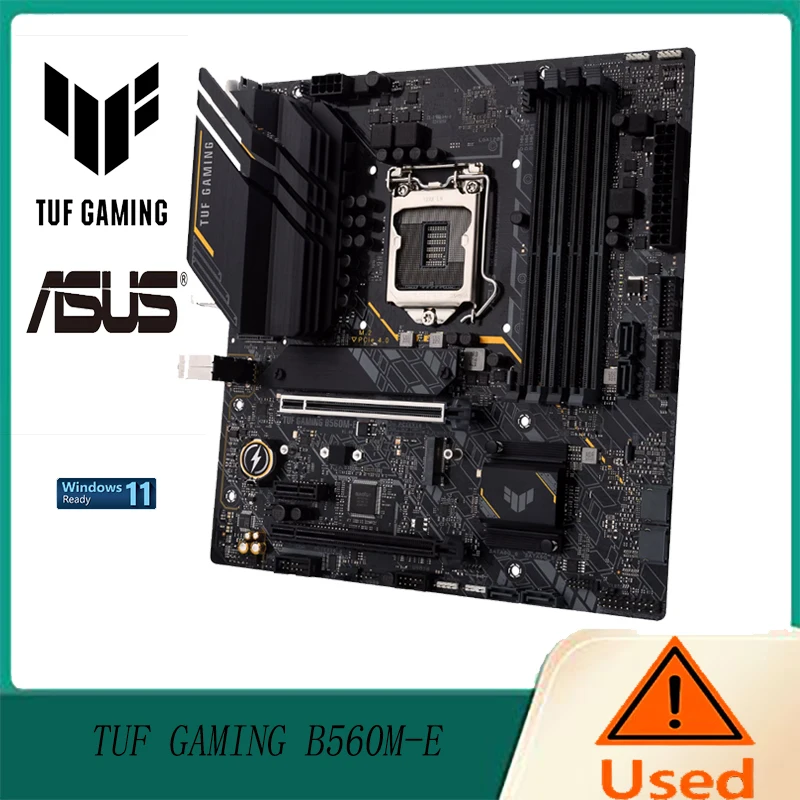

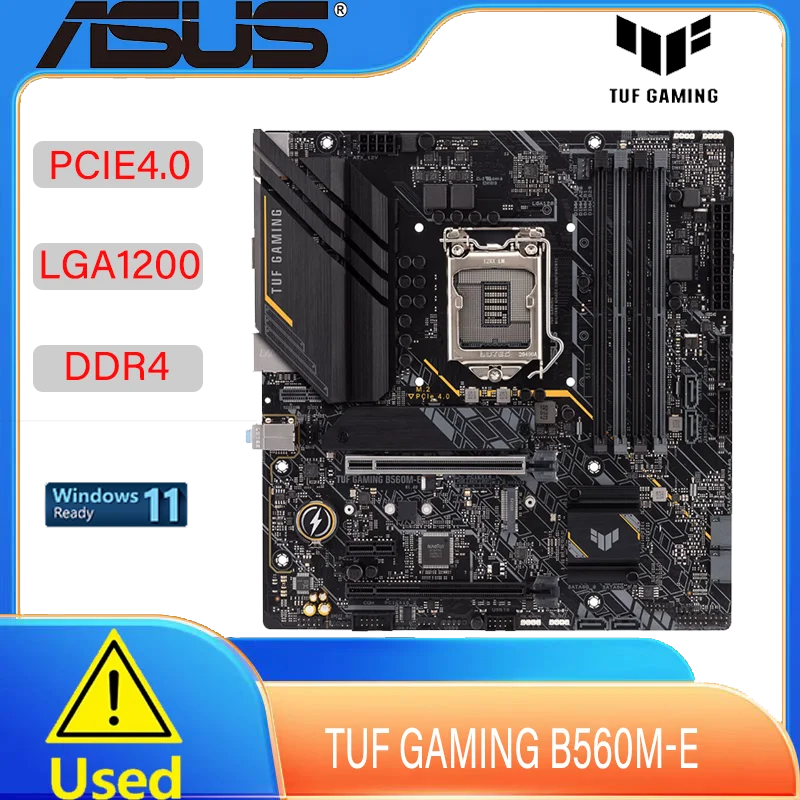

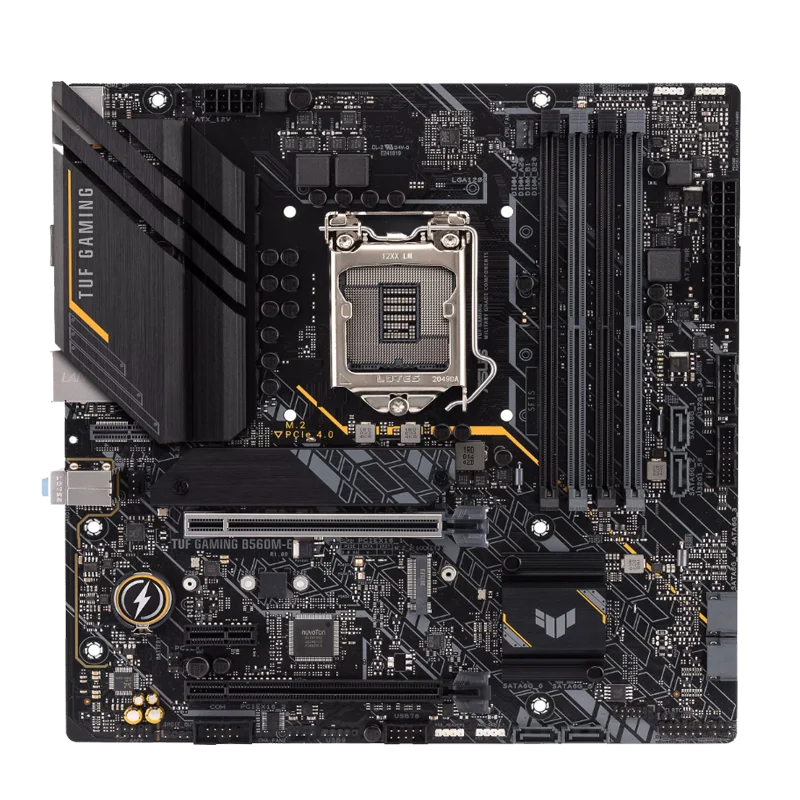

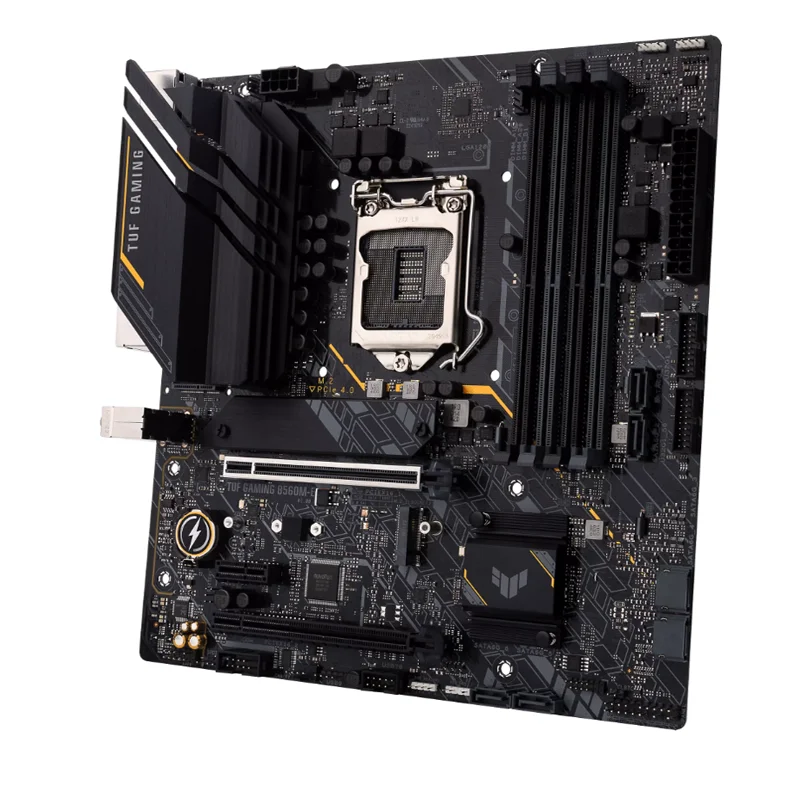

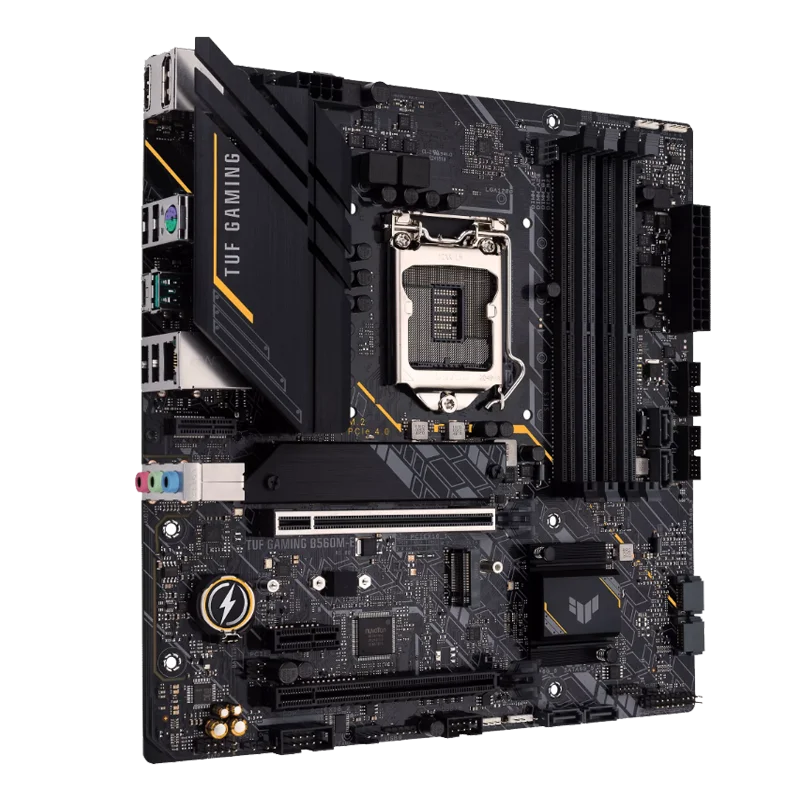

JUEGOS DE TUF B560M-E
Unidad central de procesamiento
Soporta Intel de 11.a generación® Núcleo™/ Intel de décima generación® Núcleo™, Pentio® y Celerón® procesadores con Intel® Ranuras de especificación LGA1200
Soporta Intel® Procesadores de 14 nm
Soporta Intel® Tecnología Turbo Boost 2.0 e Intel® Tecnología Turbo Boost Max 3.0
Visite el sitio web oficial de ASUS w3.asus.com.cn para obtener la lista de soporte del procesador Intel.
Soporte para Intel® La tecnología Turbo Boost Max 3.0 varía según el tipo de procesador.
Conjunto de chips
Intel® Conjunto de chips de alta velocidad B560
Memoria
4 domingos, máx.128 GB, DDR4 5000 (overclocking) / 4800 (overlocking) / 4600 (overlocking) / 4400 (overlocking) / 4266 (overlocking) / 4000 (overlocking) / 3733 (overlocking) / 3600 (overlocking) / 3466 (overlocking) / 3333 (overlocking) / 3200/2933/2800/2666/2400/2133 MHz No-ECC, memoria sin búfer *
Admite arquitectura de memoria de doble canal
Compatible con Intel® Perfil de memoria extrema (XMP)
Tecnología de optimización de memoria OptiMem II
* la ascenso generación de Intel® Compatibilidad nativa del procesador para 3200/2933/2800/2666/2400/2133
Intel de décima generación® Núcleo™ Los procesadores i7/i9 son nativamente compatibles con 2933/2800/2666/2400/2133, y los demás funcionarán con la velocidad de transferencia máxima de DDR4 2666MHz.
* Verhttps://w3.asus.com.cn para memoria QVL (lista de soporte de proveedores calificados), soporte de frecuencia de memoria según el tipo de CPU.
Tarjeta gráfica
Las especificaciones de las tarjetas gráficas varían según el tipo de procesador.
Intel de 11.a generación / 10.a generación® Procesadores, compatible con DisplayPort 1.4, con una resolución máxima de hasta 4096 x [email protected] favor visitewww.intel.com para actualizaciones.
*** Sólo Intel de 11.a generación® Núcleo™ Los procesadores admiten HDMI™ 2.0 con una resolución máxima de 4K@60Hz, mientras que los demás solo admiten HDMI™ 1.4 con una resolución máxima de [email protected] favor visitewww.intel.com para actualizaciones.
Ranura de expansión
Intel de 11.a y décima generación.® procesadores
1 ranura PCIe 4.0/3.0 x16
Intel de 11.a generación® Los procesadores admiten PCIe 4.0 x16
Intel de décima generación® Los procesadores admiten PCIe 3.0 x16
Intel® Chip B560
1 x ranura PCIe 3.0 x16 (compatible con el modo x4)*
1 ranura PCIe 3.0 x1
Habilite el reasignación del almacenamiento RST PCle de ranuras PCle conectadas a PCH para habilitar Intel® Memoria de optano
Interfaz de dispositivo de almacenamiento
Admite 2 ranuras M.2 y 6 interfaces SATA de 6 Gb/s
Intel de 11.a generación® procesadores
Ranura M.2_1 (Clave M), dispositivos de almacenamiento tipo 2242/2260/2280
Sólo Intel de 11.a generación® Núcleo™ Los procesadores admiten el modo PCle 4.0 x4.Si se utilizan otros procesadores, esta ranura se cerrará.
Intel® Chip B560
Ranura M.2_2 (Clave M), dispositivos de almacenamiento de tipo 2242/2260/2280 (compatible con modo PCIe 3.0 x4 y SATA)*
6 x interfaz SATA 6Gb/s
Para habilitar Intel® Óptano™ memoria (dispositivo de almacenamiento híbrido), debe instalarse en la ranura conectada a PCH junto con Intel® Tecnología de almacenamiento rápido.
La ranura M.2_2 comparte el ancho de banda con SATA_2.Cuando la ranura M.2_2 funcione en modo SATA, SATA_2 se apagará.
Interfaz USB
2 x interfaz USB 3.2 Gen 2 (1 x tipo A + 1 x USB tipo C®)
4 x interfaz USB 2.0 (4 x tipo A)
2 puertos USB 3.2 Gen 1 se pueden ampliar con 4 interfaces USB 3.2 Gen 1
1 x puerto USB 2.0 se puede ampliar con 2 interfaces USB 2.0
1 x puerto USB 2.0 se puede ampliar con 1 interfaz USB 2.0
Efecto de sonido
Realtek ALC897 7.1 Chip de audio de alta fidelidad con sonido envolvente *
-Soportes: Detección de interfaz de audio (detección JACK), Multi-Streaming, función de conmutación de conector de audio del panel frontal (retorno JACK)
Admite reproducción de hasta 24 bits/192 kHz
Función de audio
- Divisor de audio
Condensadores de audio japoneses de alta calidad.
Los canales izquierdo y derecho están diseñados en capas.
Debe usarse junto con el módulo de audio HD en el panel frontal del chasis para admitir la salida de frecuencia de sonido envolvente de 7.1 canales.

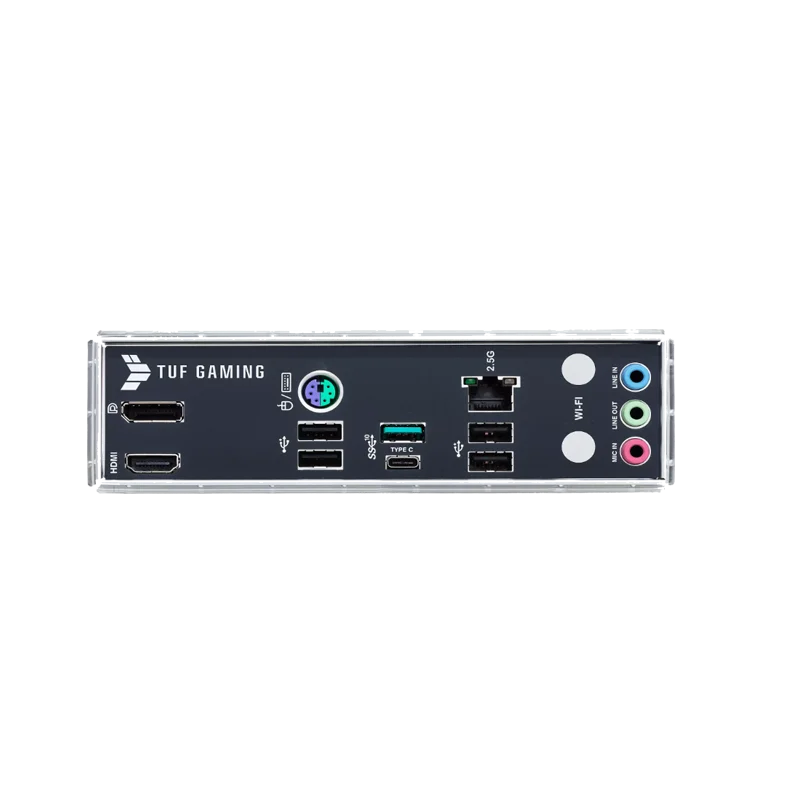

Interfaz del dispositivo de E/S del panel lateral trasero
2 x interfaz USB 3.2 Gen 2 (1 x tipo A, 1 x USB tipo C®)
4 x interfaz USB 2.0 (4 x tipo A)
1 puerto de visualización
1 HDMI™ interfaz
1 x interfaz de red Realtek de 2,5 Gb
1 ranura V-M.2 (tecla E)
3 x interfaz de audio
1 x interfaz de doble propósito para teclado/ratón PS/2
Interfaz de dispositivo de E/S incorporada
Ventiladores y disipación de calor relacionados
1 conexión de pin del ventilador de CPU de 4 pines
1 conexión de pin de ventilador OPT de CPU de 4 pines
Conexión de clavija del ventilador del chasis de 2 x 4 pines
Relacionado con el almacenamiento
1 toma de corriente principal de 24 pines.
1 toma de corriente de 8 pines + 12 V.
Relacionado con el almacenamiento
2 x ranura M.2 (tecla M)
6 x interfaz SATA 6Gb/s
USB
Los 2 puertos USB 3.2 Gen1 se pueden ampliar con 4 interfaces USB 3.2 Gen1
1 x puerto USB 2.0 se puede ampliar con 2 interfaces USB 2.0
1 x puerto USB 2.0 se puede ampliar con 1 interfaz USB 2.0
Otras clases
2 x pines programables de segunda generación AURA
2 pines AURA RGB
1 x borre los pines CMOS
1 x conexión de pin de puerto COM
1 x conector de clavija de audio del panel frontal (AAFP)
1 x conexión de pin de salida S/PDIF
La conexión de clavija del panel del sistema de 1 x 20-3 pines admite la función de advertencia de apertura de la caja
Función especial
Protección Asus TUF
- DIGI+ VRM
Protección mejorada contra sobrecorriente DRAM
Protección ESD
- TUF LANGuard
Protección contra sobretensión
- Núcleo SafeSlot+
Interfaz de E/S de acero inoxidable a prueba de humedad
Asus Q-Diseño
- M.2 Q-Latch
- Q-DIMM
-Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo-verde])
- Q-Slot
Soluciones de refrigeración de Asus
Disipador de calor humanizado M.2
- Diseño de disipador de calor VRM
Sincronización AURA
- Conector AURA RGB
- Pines ARGB programables de segunda generación
Función de software
Software exclusivo de Asus
Caja de la armadura
- Creador AURA
- Sincronización AURA
Reducción de ruido de IA bidireccional
Suite de IA 3
Software de aplicación de rendimiento y ahorro de energía.
TurboV EVO
EPU
Digi+ VRM
Fan Xpert 2+
- Actualización EZ
Información del sistema
CPU de JUEGO TUF-Z
Cargador AI
LAN ASUS Turbo
Efectos de sonido personalizados para juegos DTS
Herramientas DAEMON
Software Norton Antivirus (versión de prueba)
WinRAR
BIOS UEFI
Bricolaje ASUS EZ
- BIOS ASUS CrashFree 3
- Flash ASUS EZ 3
Modo EZ del BIOS ASUS UEFI
Función de BIOS
ROM Flash de 128 Mb, BIOS UEFI AMI
