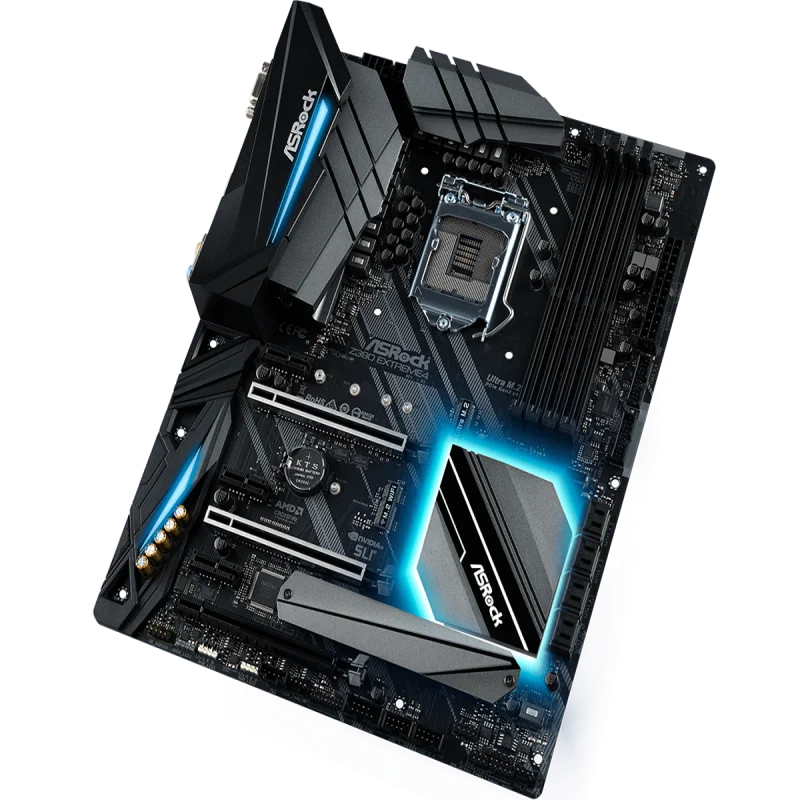

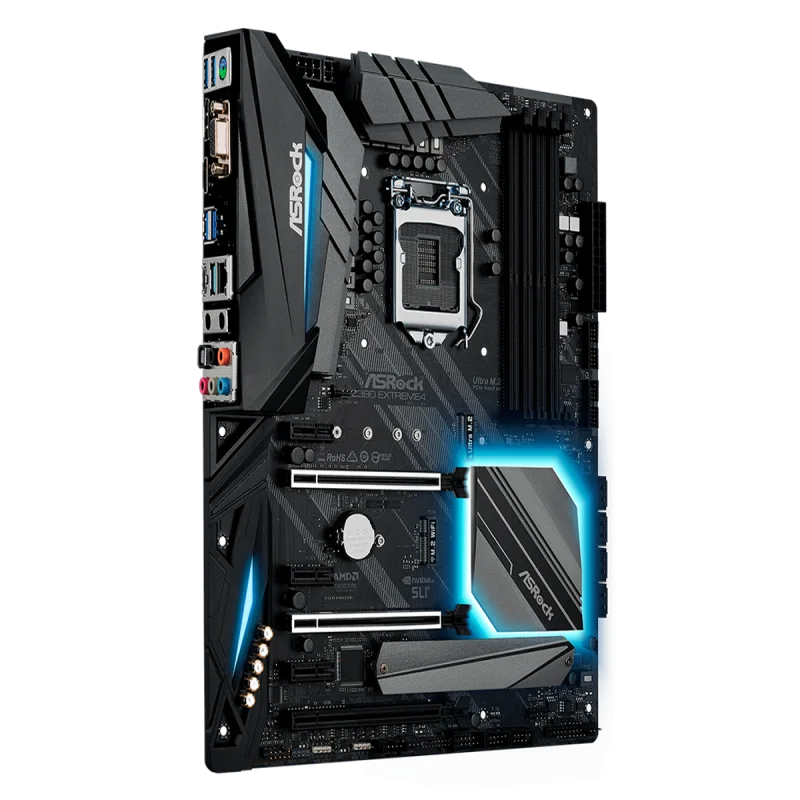

Placa base Asrock Z390 extreme4 Socket LGA 1151 DDR4 SATA3

Soporta Intel de 9.a y 8.a generación® Núcleo™ procesadores (1151 ranuras)

Fuente de alimentación digital

Compatible con Intel® Tecnología Turbo Boost 2.0

- Soporta Intel® Procesadores multiplicadores desbloqueados de la serie K

Admite overclocking de rango completo de AsRock BCLK

Chip

- Intel® Z390

Memoria

Tecnología de memoria DDR4 de doble canal

4 x ranuras de memoria DDR4

Admite DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC ) / 2800(OC) / 2666/2400/2133 (sin ECC), memoria sin búfer

Admite módulos de memoria ECC UDIMM (que funcionan en modo sin ECC)

- Capacidad máxima de memoria del sistema: 128 GB*

- Soporta Intel® Tecnología de configuración de memoria extrema (XMP) 2.0

Las ranuras DIMM adoptan pines chapados en oro de 15 μ.

Debido a las limitaciones del sistema operativo, la memoria utilizable real en Windows® El sistema operativo de 32 bits será inferior a 4 GB.No existe tales restricciones al utilizar una CPU de 64 bits en Windows.® Sistema operativo de 64 bits.

BIOS

-2x BIOS legales AMI UEFI multilingüe de 128 Mb que admiten interfaz gráfica (1x BIOS primario y 1x BIOS de respaldo)

- Admite tecnología UEFI de respaldo seguro

- Compatible con eventos de despertador ACPI 6.0

Compatible con SMBIOS 2.7

- Núcleo/cache de CPU, GT, memoria, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, PLL interno de CPU, GT PLL, Ring PLL, PLL proxy del sistema, PLL controlador de memoria, regulador multifuncional de voltaje

Tarjeta gráfica integrada

- Soporta Intel® Tecnología de visión incorporada del chip de pantalla UHD: Intel® Tecnología de sincronización de vídeo de alta velocidad (AVC, MVC (S3D) y MPEG-2 Full HW Encode1), Intel® InTru™ 3D, Intel® Tecnología de vídeo clara, Intel® En el interior™ Intel® Chip de visualización UHD

- DirectoX 12

-Codificación/decodificación HWA: AVC/H.264, HEVC/H.265 de 8 bits, HEVC/H.265 de 10 bits, VP8, VP9 de 8 bits, VP9 de 10 bits (solo decodificación), MPEG2, MJPEG, VC-1

- Tres opciones de salida de pantalla: D-Sub, HDMI y DisplayPort 1.2

Admite salida simultánea en tres pantallas

Admite tecnología HDMI 1.4, con una resolución máxima de 4K x 2K (4096x2160) @30Hz

Admite DisplayPort 1.2, con una resolución máxima de 4K x 2K (4096x2304) @60Hz

Admite D-Sub, con una resolución máxima de 1920x1200@60Hz

- Admite sincronización automática de audio y vídeo en el puerto HDMI 1.4, color oscuro (12bpc), xvYCC y HBR (audio de alta velocidad) (se requiere pantalla compatible con HDMI)

HDCP 2.2 es compatible a través de puertos HDMI 1.4 y DisplayPort 1.2

Admite reproducción ultra clara 4K Ultra HD (UHD) a través de puertos HDMI 1.4 y DisplayPort 1.2

Procesadores que solo con Gpus integrado admiten Intel® Chip de pantalla UHD con tecnología de visión integrada y salida de pantalla.

Efecto de sonido

- Audio de alta fidelidad de 7.1 canales, compatible con la función de protección de contenido (codec de audio Realtek ALC1220)

- Admite efectos de audio Blu-ray de alta calidad

- Soporta contra sobretensiones

Soporta alta fidelidad de cuarta generación

- Condensador de efectos de audio profesional Nichicon Fine Gold

Un convertidor digital a analógico con relación señal-ruido de 120 dB con un amplificador diferencial

El amplificador de auriculares premium NE5532 está ubicado en la interfaz de audio del panel frontal (admite auriculares de hasta 600 ohmios)

Fuente de alimentación pura

Tecnología de conducción directa

- Blindaje de aislamiento de PCB

Detección automática de impedancia para efectos de audio traseros

- Cableado en capas para los canales izquierdo y derecho

- LED RGB

-Interfaz de audio chapada en oro de 15 μ

- Soporta conexión DTS

Red de área local

Tarjeta de red Gigabit 10/100/1000 Mb/s

- Giga PHY Intel® I219V

Admite la función de activación de red (activación On-LAN)

- Admite protección contra rayos/protección contra electricidad estática ESD

Compatible con Ethernet 802.3az de bajo consumo

- Soporte PXE

Ranura de expansión

-3 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6: Ranura única x16 (PCIE2); Doble ranura x8 (PCIE2)/x8 (PCIE4) Tres ranuras x8 (PCIE2)/x8 (PCIE4)/x4 (PCIE6) *

-3 x ranura PCI Express 3.0 x1 (ranura PCIe flexible)

Compatible con AMD Quad CrossFireX™, 3 vías CrossFireX™ y CrossFireX™

- Soporta NVIDIA® Quad SLI™ y SLI™

NVIDIA® NVLink™ compatible con NVIDIA dual® Tarjetas gráficas de la serie GeForce RTX

-1 x interfaz M.2 (Key E), compatible con módulo WiFi/BT PCIe tipo 2230 y Intel® CNVi (WiFi/BT integrado)***

La ranura VGA PCIe adopta pines chapados en oro de 15 μ (PCIE2).

Admite arranque desde NVMe SSD

La NVIDIA® NVLink™ El puente no está incluido en el paquete.Si es necesario, compre en NVIDIA.

*** Solo es compatible con el módulo inalámbrico WiFi CNVio1 (Intel® Inalámbrico-AC 9560/9462/9461).

Almacenamiento

-Interfaz SATA3 6.0 Gb/s, compatible con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Tecnología de almacenamiento rápido 16), NCQ, AHCI y conexión en caliente *

-Interfaz SATA3 6.0Gb/s compatible con ASMedia ASM1061 compatible con NCQ, AHCI y conexión en caliente

- 1 x interfaz Super M.2 (M2_1), compatible con M Key 2230/2242/2260/2280 tipo M.2 SATA3 6.0 Gb/s y módulo M.2 PCIe a Gen3 x4 (32 Gb/s)**

El m.- 1 x 2 interfaces (M2_2), compatible con el tipo M Key 2230/2242/2260/2280/22110 m. 2 SATA3 6.0 Gb/s y m. 2 módulos PCIe a Gen3 x4 (32 Gb/s) * *

M2_1, SATA3_0 y SATA3_1 comparten el canal.Si se utiliza uno de ellos, los demás se desactivarán.

M2_2, SATA3_4 y SATA3_5 comparten canales.Si se utiliza uno de ellos, los demás se desactivarán.

Compatible con Intel® Óptano™ tecnología

Admite arranque de SSD NVMe

Admite la suite AsRock U.2

Interfaz a bordo

Pin 1 x puerto COM

-1 x inserción de aguja TPM

Conecte el -1 x LED de alimentación al altavoz

-2 x pines LED RGB *

1 x conector de clavija LED programable

-1 x interfaz de ventilador de CPU (4 pines)***

-1x interfaz CPU/PUMP-Ventilador (4 pines) (control de velocidad del ventilador inteligente)****

-3x interfaz del ventilador del chasis/bomba (4 pines) (control inteligente de la velocidad del ventilador)*****

-1 interfaz de alimentación ATX de 24 pines (interfaz de alimentación de alta densidad)

-1 interfaz de alimentación de 12 V de 8 pines (interfaz de alimentación de alta densidad)

-1 interfaz de alimentación de 12 V de 4 pines (interfaz de alimentación de alta densidad)

-1 x interfaz de audio del panel frontal (interfaz de audio chapada en oro de 15μ)

-1 x cerrojo™ Interfaz AIC (5 pines)

-2 x pines USB 2.0 (compatible con 4 interfaces USB 2.0) (Intel® Z390) (compatible con protección electrostática ESD)

-2 pines USB 3.2 Gen1 (compatible con 4 interfaces USB 3.2 Gen1) (hub ASMedia ASM1074) (compatible con protección electrostática ESD)

- 1 x interfaz frontal tipo C USB 3.2 Pin Gen1 (Intel® Z390) (admite protección estática ESD)

-1 x Modo de rendimiento/conexión de pin EZ OC

Admite tiras de luz LED de hasta 12V/3A, 36W

Admite tiras de luz LED de hasta 5V/3A, 15W

La interfaz del ventilador de la CPU admite una fuente de alimentación máxima de 1A (12W).

****El ventilador de CPU/bomba admite hasta 2 A (24 W) de ventilador refrigerado por agua.

***** El ventilador del chasis/bomba admite hasta 2 A (24 W) de ventilador refrigerado por agua.

CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP pueden detectar automáticamente ventiladores de 3 o 4 pines.

Interfaz de entrada/salida del panel trasero

-1 x puerto de antena

-1 x interfaz de teclado/ratón PS/2

-1 interfaz D-Sub

1 interfaz HDMI

1 DisplayPort 1.2

-1x puerto de salida de audio digital SPDIF de fibra óptica

-1 x interfaz USB 3.2 Gen2 Type-A (10 Gb/s) (ReDriver) (Admite protección electrostática ESD)

-1 x interfaz USB 3.2 Gen2 Type-C (10 Gb/s) (ReDriver) (Admite protección electrostática ESD)

-4 x interfaz USB 3.2 Gen1 (Intel® Z390) (compatible con protección electrostática ESD)*

-1 x interfaz de red RJ-45, con luces indicadoras (luz indicadora de acción/conexión y luz indicadora de velocidad)

-Jaquetas de audio HD: trasera/centro/bajo/entrada lineal/delantera/micrófono

Tenga en cuenta que USB3_34 no admite activar teclados y ratones USB desde el estado S3/S4/S5.

Software y UEFI

Software

- Asrock A-Tuning

- Sincronización policromática AsRock

UEFI

- Modo AsRock EZ

- UEFI AsRock Full HD

- Asrock UEFI personalizado

- Flash instantáneo AsRock (herramienta de actualización instantánea)

- Actualización de la nube AsRock

- Matriz simple Asrock

Estas aplicaciones se pueden descargar desde la AsRock AppGallery.

CD aleatorio

- Controladores, software de aplicación, software antivirus (versión de prueba), Chrome, Google Chrome y barras de herramientas

Adjunto

- Deflector de E/S

-4 cables de datos SATA

1 tarjeta AsRock SLI_HB_Bridge_2S

-3 tornillos de ranura M.2

Monitor de hardware

- Detección de temperatura: CPU, CPU/bomba de agua, ventilador de caja/bomba de agua

Tacómetro del ventilador: CPU, CPU/bomba de agua, ventilador de caja/bomba de agua

- Ventilador silencioso (puede ajustar automáticamente la velocidad del ventilador de la carcasa según la temperatura del procesador): CPU, CPU/bomba de agua, ventilador de la carcasa/bomba de agua

Control de múltiples velocidades del ventilador: CPU, CPU/bomba de agua, ventilador de caja/bomba de agua

- Monitoreo de voltaje en tiempo real: +12V, +5V, +3,3V, núcleo de CPU, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO

Estructura

-Especificación ATX: 12,0 pulgadas x 9,6 pulgadas, 30,5 cm x 24,4 cm

Sistema operativo

- Compatible con Microsoft® Windows 10 64 bits/11 64 bits

Certificación

- FCC, CE

- Admite ErP/EuP (requiere una fuente de alimentación que admita ErP/EuP.
