Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado esta placa en varios montajes compactos de teclado mecanico de 60 y 64 teclas, combinandola con PCB compatibles con DZ60, GH60, XD64, Bface y YD64MQ. Su principal atractivo es la flexibilidad de configuracion: no obliga a utilizar una unica distribucion, sino que permite trabajar con diferentes posiciones de la barra espaciadora, teclas modificadoras y filas inferiores.
No es una pieza pensada para quien busca montar un teclado completo sin complicaciones. Se trata de un componente para proyectos personalizados, por lo que es imprescindible disponer de una PCB compatible y comprobar previamente los puntos de montaje, los recortes y la distribucion exacta de teclas. La placa no incluye interruptores, estabilizadores, teclas, carcasa ni tornilleria.
La posibilidad de elegir entre acero y laton aporta dos experiencias distintas. El laton ofrece mayor masa y una respuesta mas contundente, mientras que el aluminio resulta mas apropiado si se quiere un teclado facil de transportar o si la carcasa ya aporta suficiente peso.
Calidad de construccion y materiales
El mecanizado CNC se aprecia especialmente en los bordes, los orificios y las zonas destinadas a alojar los interruptores. El acabado cepillado mantiene una estetica tecnica y disimula razonablemente bien las pequenas marcas producidas durante el montaje. En la version de aluminio, el anodizado aporta una superficie uniforme y ayuda a proteger el material frente a roces leves.
La variante de laton, con acabado PVD, tiene una presencia mas robusta. Al manipularla se nota el incremento de peso y la mayor inercia de la pieza. Esto puede favorecer una sensacion mas estable sobre el escritorio, aunque tambien hace que el conjunto final sea menos comodo para llevar en una mochila. En un teclado de oficina que permanece siempre en el mismo puesto, prefiero el laton; para un equipo de trabajo movil, el aluminio me parece mas equilibrado.
Los numerosos recortes pueden resultar extranos al principio, sobre todo si se esta acostumbrado a placas mas sencillas. No los considero un problema: son necesarios para admitir distintas distribuciones y posiciones de montaje. Eso si, reducen la superficie continua de la placa y hacen recomendable trabajar con cuidado durante la instalacion. Si la pieza llega ligeramente curvada, se puede corregir aplicando presion progresiva con las manos, sin forzarla ni utilizar herramientas que puedan marcar el acabado.
Compatibilidad y rendimiento
La compatibilidad depende mucho mas de la distribucion de la PCB que del tamano nominal de 60 %. No basta con que una placa electronica se anuncie como compatible con un teclado compacto: hay que verificar la posicion de los tornillos, los recortes de la fila inferior, la longitud de la barra espaciadora y el formato de la tecla de mayusculas izquierda.

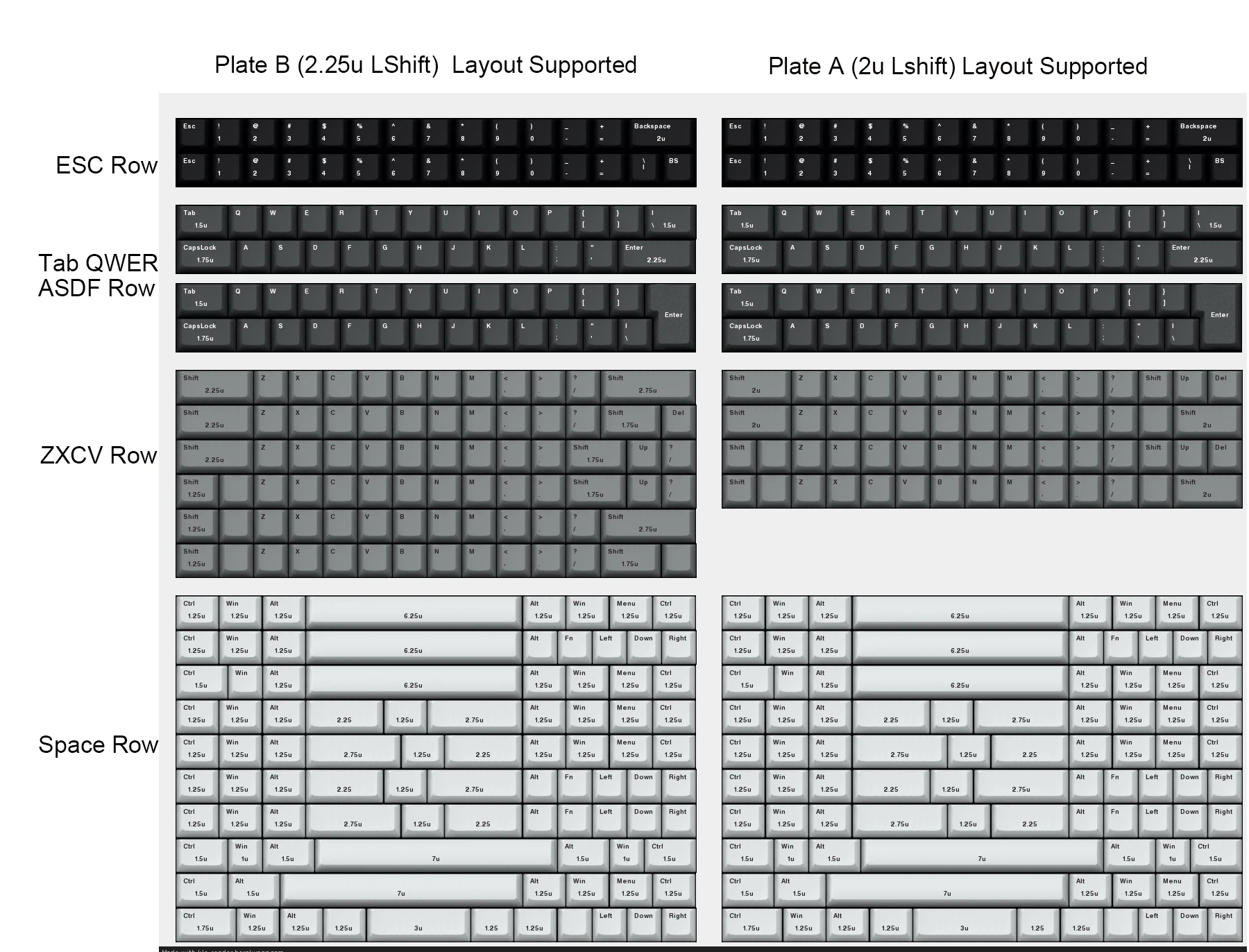

La placa A esta orientada a configuraciones con una tecla de mayusculas izquierda de 2 u, mientras que la placa B admite la variante de 2,25 u. Esta diferencia parece pequena, pero impide montar correctamente determinados juegos de teclas si se elige la version equivocada. Tambien hay que prestar atencion a la disposicion Minila con barra espaciadora dividida, ya que requiere una PCB y un juego de teclas preparados para esa configuracion.
En mis montajes con distribuciones compactas, la principal ventaja ha sido poder adaptar el teclado a preferencias concretas: conservar las teclas de flecha en una configuracion de 64 teclas, utilizar una barra espaciadora dividida o mantener una fila inferior menos convencional. En cambio, una placa universal de 60 % mas sencilla puede ser una compra mas segura si solo se busca una distribucion estandar y no se necesitan tantas alternativas.
La respuesta mecanica final no depende unicamente de la placa. Tambien influyen la rigidez de la carcasa, la PCB, el tipo de montaje, los estabilizadores y los interruptores. El laton tiende a transmitir una sensacion mas solida y seca, mientras que el aluminio suele ofrecer una respuesta algo mas ligera. No atribuiria a la placa por si sola cambios radicales en el sonido, porque el resto de componentes tiene un peso decisivo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Admite varias distribuciones de 60 y 64 teclas.
- Permite proyectos Minila y configuraciones con barra espaciadora dividida.
- Disponible en laton o aluminio, con sensaciones y pesos diferentes.
- Compatible con varias familias de PCB habituales en proyectos DIY.
- El mecanizado CNC ofrece una base precisa para montajes personalizados.
- La cantidad de recortes facilita adaptar una misma placa a distintos formatos.
Aspectos mejorables:
- No es una solucion universal para cualquier PCB de 60 %.
- La eleccion entre placa A y B exige revisar la anchura de la tecla de mayusculas.
- Se vende sin componentes adicionales, por lo que el coste total del proyecto aumenta.
- Las muchas aberturas pueden complicar la identificacion visual de cada posicion durante el montaje.
- Seria conveniente disponer de una ficha tecnica con medidas completas, grosor, puntos de montaje y una plantilla de compatibilidad mas detallada.
Antes de pedirla, recomiendo comparar el esquema de la PCB con una imagen a escala de la placa y confirmar la distribucion del juego de teclas. Durante el montaje conviene presentar primero PCB, placa, estabilizadores e interruptores sin apretar tornillos. Asi se detectan rapidamente posibles interferencias y se evita aplicar tension innecesaria.
Veredicto del experto
Considero que esta placa YMDK es una buena base para quien disfruta construyendo teclados mecanicos compactos y necesita libertad de configuracion. Sus virtudes estan en la versatilidad, el mecanizado y la posibilidad de escoger entre una respuesta ligera de aluminio o una sensacion mas densa con laton.
No la recomendaria como primera compra a quien aun no domina las compatibilidades entre PCB, placa y teclas. Para ese perfil, una solucion especifica para una unica distribucion resulta menos arriesgada. En cambio, para un montaje personalizado con DZ60, GH60, XD64, Bface o YD64MQ, ofrece suficientes opciones para experimentar sin tener que cambiar de placa ante cada variante de diseño. El resultado depende de una planificacion cuidadosa, pero, con la PCB adecuada, es un componente solido y practico para un teclado compacto hecho a medida.
